Изготовление самодельных подъемно поворотных ворот

Основные преимущества

Подъемно-поворотные ворота

Для таких ворот используется прочное цельное полотно, являющееся дополнительной защитой от взлома и несанкционированного проникновения. Механизм можно устанавливать на двойные и одинарные ворота. Если соблюдены все требования к изготовлению и установке, то ворота будут неподвержены коррозии и агрессивному воздействию окружающей среды. Откат можно проводить вручную или установить автоматическую систему. В отличие от других конструкций гаражных ворот, щитовые не требуют дополнительного места для открывания. Для утепления ворот можно использовать обычный пенопласт. Облицовку можно проводить любым доступным материалом, допускаются даже панели и декоративные вставки.

Основные виды подъёмных ворот

Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.

Достоинства:

  • нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
  • система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
  • чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
  • систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
  • можно оснастить систему оборудованием для автоматического управления;
  • разрешено применять гаражах для одной или нескольких машин.
  • возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
  • поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
  • нахождение створки в открытом виде, снижает уровень высоты проема;
  • механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
  • монтаж не отличается особенной простотой.

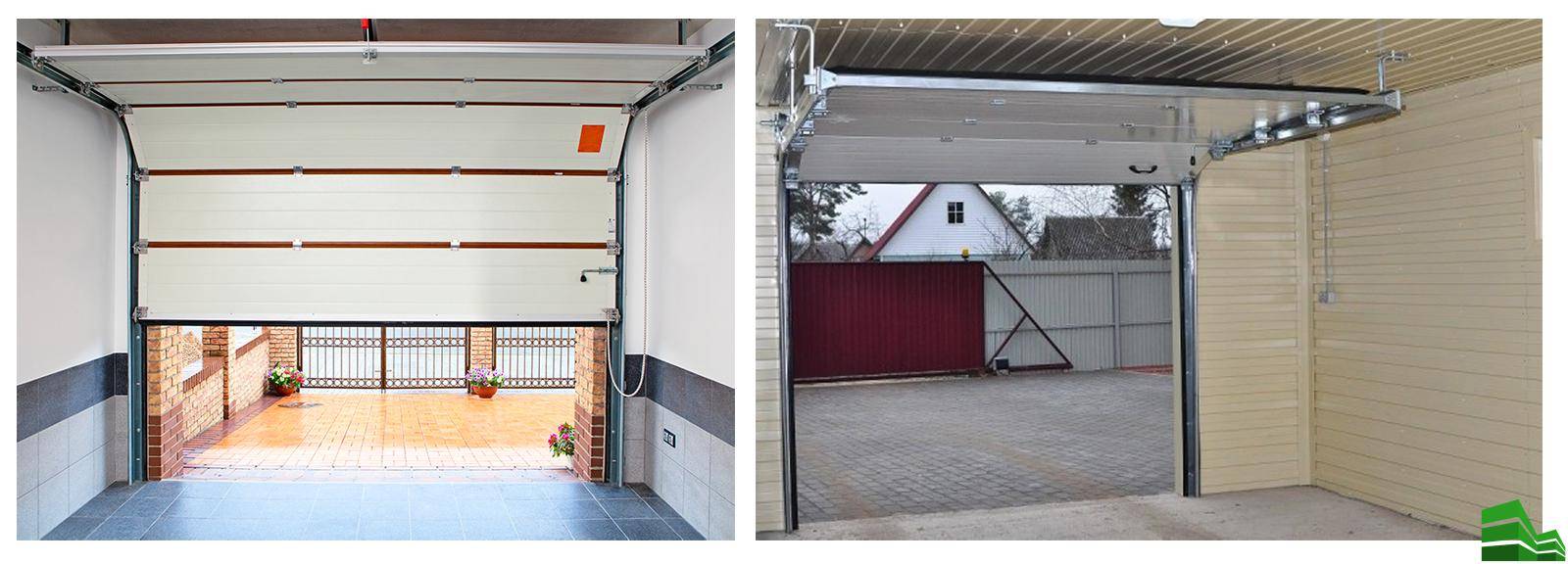

Подъёмно-секционные

Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.

Секционные ворота не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.

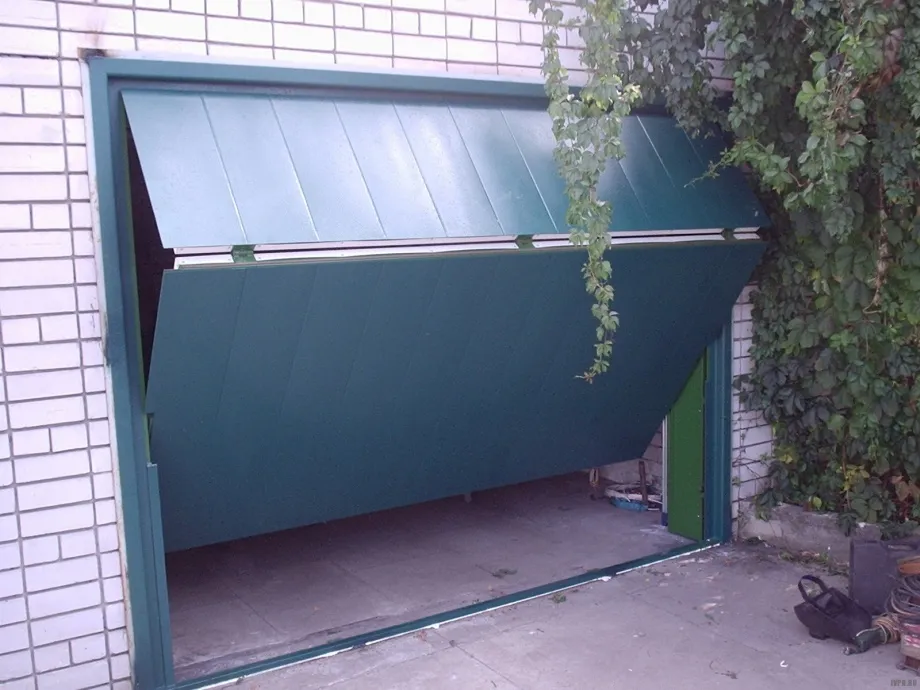

Подъёмно-поворотные

Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.

Такие ворота обладают важными достоинствами:

  • высокая прочность;
  • простота;
  • стойкость к взлому.

Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

Складные ворота своими руками

Самодельные подъемно складные ворота для гаража, сделанные своими руками. Представляем вашему вниманию самодельные складные ворота с подъёмным механизмом, для гаража. Конструкция ворот показана на этих фото:

Каркас ворот сварен из профильных труб, углы усилены.

Ролики 2 шт от ГРМ автомобиля.

Каркас ворот обшит профнастилом.

Установлен привод с тельфера. В верхнем положении движение ограничено концевиком с тельфера.

Для безопасности планируется стойка на петлях у направляющей и замки электрические. Высота при открытии 3 метра — мне достаточно. Ролики прижимаются весом ворот — никакой ветер не поднимет.

Виды

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

  • секционные;
  • рулонные (роллетные);
  • подъемно-поворотные;
  • механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна

Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Подготовка к монтажу

Важно понимать, что монтаж подъемно-складных ворот своими руками можно начинать после завершения любых отделочных работ внутри помещения. Порядок определяется особенностями устройства роликов и направляющих; если на них попадет строительная пыль, это приведет к сбоям в работе.. Что же касается пола, то его, наоборот, заканчивают после установки рамы, поскольку она монтируется так, чтобы уйти в пол хотя бы на 2 см

Чтобы вы могли легко установить направляющие, надо позаботиться о самом проеме: его края должны быть идеально ровными и вертикальными. Когда все эти условия будут выполнены, можно приступать к замерам проема. На их основании вы определите высоту направляющих и размер полотна

Что же касается пола, то его, наоборот, заканчивают после установки рамы, поскольку она монтируется так, чтобы уйти в пол хотя бы на 2 см. Чтобы вы могли легко установить направляющие, надо позаботиться о самом проеме: его края должны быть идеально ровными и вертикальными. Когда все эти условия будут выполнены, можно приступать к замерам проема. На их основании вы определите высоту направляющих и размер полотна.

Компактный вариант подъемной системы

Материалы для изготовления конструкции

Сэндвич панели хорошо удерживают тепло в помещении

Материалы выбирают в соответствии с механизмом открывания и типом ворот. Если дверь складывается из сэндвич-панелей, их стыкуют так, чтобы не завальцовывать одну с другой для исключения промерзания на соединениях. Сэндвич-панель — это соединенные стальные листы, между которыми укреплен теплоизолятор в виде вспененного пенополиуретана.

Толщина элементов колеблется от 9 до 45 мм. Выпускают одинарные плиты без утепляющей прокладки, но они не пользуются популярностью. Сэндвич-панели изготавливают с рисунком, имитирующим гофру, филенку, микроволну; с текстурой, напоминающей древесину вишни, дуба, березы, мрамор, апельсиновую корку.

Для панорамных полотен используют алюминиевые профили со вставками из сплошного поликарбоната с повышенными противоударными характеристиками. В подъемных секционных воротах в гараж панорамные плиты сочетают с установкой сэндвич-плит. Алюминиевый прокат и заполнение можно покрасить в разные цвета в соответствии с каталогом RAL.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

  • Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
  • Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
  • Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
  • Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Изготовление гаражных ворот

Когда материалы продуманы, расчеты выверены и инструменты подобраны, начинается процесс изготовления частей конструкции. Для этого потребуется:

  • собрать раму из деревянных брусков, скрепленных уголками, соответственно ширине и высоте въезда в гараж;
  • установить готовую раму в проем и закрепить штырями, при этом нижняя часть должна уходить в пол на пару сантиметров;
  • сделать сами ворота, обшив полотно из дерева оцинкованным железом;
  • установить утеплитель и облицевать ворота пластиком или деревянными панелями;
  • из металлических уголков изготавливаются рельсы, по которым будет двигаться щит;
  • из уголка сделать опорный механизм, для этого нужно просверлить два отверстия для крепления к продольной стойке с одной стороны и с другой — три отверстия для установки пружинного кронштейна;
  • из уголка с отверстием 0.85 см изготовить шарнирный узел и приварить внизу рамы между ее нижней стороной ребра и середины отверстия для рычага подъемного механизма;
  • к торцу рычага приварить пластину с подготовленным отверстием для регулировки натяжения;
  • соединить регулировочной пластиной кронштейн с пружиной, крайние спирали которой используются для зацепов;
  • к нижней части пружины присоединить прут, который будет выполнять функции регулятора натяжения.

Монтаж конструкции требует обязательного использования сварки для большей надежности всего устройства.

Подъемные ворота: какими бывают и чем отличаются

Все поворотные конструкции используют один и тот же принцип, когда воротное полотно смещается его подъемом; но реализуется этот принцип по-разному. Распространение получили две разновидности: модели подъемно-секционного и подъемно-поворотного вида.

Подъемно-секционные

Полотно состоит из секций (панелей), соединенных между собой с некоторой степенью свободы при помощи петлей шарнирного типа. Движение полотна при открывании происходит сначала вверх, а затем внутрь гаража, вдоль потолка. Конструкция обладает следующими особенностями:

  • Ширина панелей в среднем 50 см. Для их изготовления используют сталь, пластик, иногда древесину.
  • Оптимальный вариант для теплоизоляции гаражного помещения – пенополиуретан.
  • Для направляющих используют нержавеющую сталь. Подвижные элементы, ролики, муфты сделаны из стали или поливинилхлорида.

Подъемно-секционное полотно с двумя панелями

Плюсы конструкции очевидны: она удобная, безопасная и простая в эксплуатации, обладает высокой прочностью и рассчитана на долгий срок службы. Серьезным недостатком и препятствием для установки является отсутствие механизмов защиты от взлома. Собрать их своими руками сложно, и единственным вариантом остается монтаж готовой воротной системы заводского изготовления.

Подъемно-поворотные

Полотно ворот подъемно-поворотного типа – цельная конструкция, которая при подъеме целиком смещается внутрь гаража к потолку. У конструкции выделяют следующие особенности:

  • Движение возможно благодаря шарнирно-рычажному механизму.
  • Воротная система отличается прочностью, хорошо защищена от взлома.
  • Модель подходит для самостоятельной сборки: процесс состоит из простых монтажных работ, не требующих особых умений.

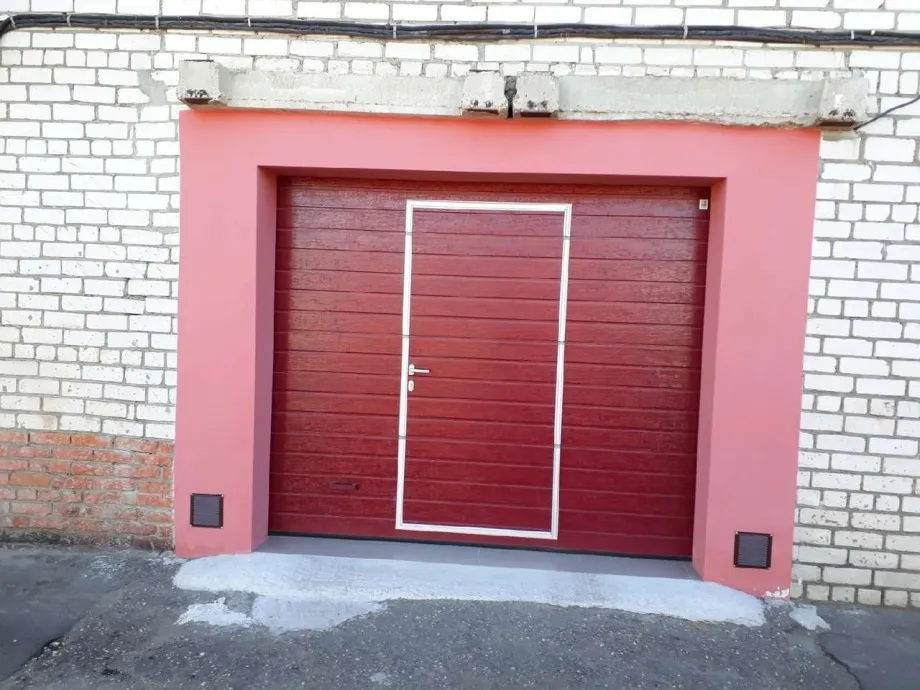

Полотно подъемно-поворотного типа с дверью

В самодельных подъемных воротах для гаража с поворотным механизмом используют два вида систем открывания:

  • С противовесами. Подходит для тяжелых воротных систем. Подъемный механизм включает систему противовесов, которые крепятся к раме с помощью троса. Движение тяжелых ворот управляется лебедкой.
  • Шарнирно-рычажное. Популярный способ приведения механизма в движение, простой и надежный, практически исключающий блокировку.

Принципиальные положения конструкции

Подъемные ворота – это механизм, служащий для закрытия гаражного помещения и работающий за счет использующихся направляющих деталей. Главной особенностью ограды подъемного типа является то, что она открывается вверх, а не в сторону, как в классических вариантах. Благодаря такой системе работы, ворота могут использоваться даже в небольших помещениях, т. к. не требуют большого пространства для открытия.

Фото — гаражные ворота

Существует несколько видов подъемных ворот:

  1. Подъемно-поворотные;
  2. Подъемно-секционные.

Подъемно поворотные гаражные ворота представляют собой систему, которая поднимает и как бы поворачивает дверное полотно непосредственно под потолком гаража. Благодаря такому принципу работы, нет необходимости расширять пространства гаражного помещения.

Фото — подъемные ворота

Подъемно-секционные ворота – это тип ограды, который также при работе поднимается под потолок, но он состоит из нескольких секций. При подъеме, система складывается в небольшой короб, расположенный под потолком гаража. Такой вариант считается более удобным, но его сложнее сделать в домашних условиях, чем цельные ворота.

Фото — секционные ворота

Для материала гаражных дверей можно использовать профнастил, пластиковые панели, деревянные доски и прочие строительные материалы, позволяющие обеспечить прочность покрытия. При этом профнастил известен долговечностью и прочность, а пластик – легкостью монтажа. Из деревянных досок получаются очень красивые секционные ворота, но у них относительно высокая себестоимость.

Видео: самодельные подъемные ворота

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

  • Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
  • Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см. Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.


В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Что нужно для самостоятельного изготовления?


Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

  • Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
  • Дрель.
  • Гаечные ключи.
  • Рулетка.
  • Отвертки.
  • Уровень.
  • Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
  • Возвратные пружины.
  • Уголки.
  • Кронштейны.
  • Противовесы.
  • Направляющие полозья.
  • Трос.
  • Выбранные элементы для создания створки.
  • Сталь для отделки.
  • Профильная труба.


Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Проектирование секционных ворот


Примерный чертеж подъемно-складных ворот

Ошибки компоновки проема приводят к тому, что установить секционные ворота в оформленный пролет практически невозможно. Боковые четверти рядом с проемом не должны быть меньше 130 – 150 мм. Если левая или правая стенки меньше или отсутствуют, установка направляющих происходит за счет въездного проема. Ситуация дает уменьшение просвета на 10 – 20 см по сторонам.

Притолоку нужно оставлять размером от 300 до 500 мм в зависимости от производителя конструкции. Увеличение высоты гаража и притолоки приведет к повышению цены на ворота и стоимости установки. Глубину гаража рассчитывают так, чтобы по длине могло поместиться воротное полотно и привод. Для рядом стоящих подъемных ворот для гаража требуется проектирование средней стенки.

В зоне передвижения на потолке нельзя проектировать светильники, другие нависающие элементы, также в рабочей области не планируют открывающиеся внутрь двери и окна, трубы коммуникаций. Чаще используют сварку, чтобы стыковать металлические детали. Более простые способы есть, но придется выполнять множество отверстий, что ослабит фиксацию.

Чертеж подъемных гаражных ворот


На эскизе указывают расположение стен с нанесенными линиями монтажа направляющих профилей. Все рисунки сопровождают размерными линиями, которые увязаны в соответствии с ситуацией.

Дополнительные советы при выборе конструкции и расположения ворот и механизмов:

  • Высоту проема предусматривают не меньше чем 2,2 м, иначе его эксплуатация будет неудобной.
  • В нижнем профиле створки при сварке оставляют паз, чтобы прикрепить туда уплотнитель.
  • Проектируют полотно такой конструкции и материалов, чтобы его масса не превышала 100 кг.
  • Самостоятельно привод для подъемного полотна делают из самоблокирующейся лебедки с механизмом реверса.
  • С дистанционным управлением справится автомобильное приспособление для сигнализации, если его немного переделать.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.


Вариант сложен, но они герметичные и лучше защищают помещение

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

  • Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
  • Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
  • Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
  • Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
  • По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Механизм состоит из:

  • пружин;
  • роликов;
  • рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих. Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком

При открытии используют трос, который размещается на профиле под потолком

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Рекомендуемое расстояние от потолка до дверного проема ‒ от 30 см.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
