Автоматические подъемные ворота: делаем своими руками быстро и качественно!

Достоинства и недостатки подъёмных гаражных ворот

Преимущества таких механизмов очевидны:

• такие системы отличаются безопасностью, обеспечивают дополнительную защиту вашего автомобиля;
• такие системы экономят пространство и работают максимально бесшумно;
• есть возможность провести облицовку жёсткими панелями и вставками под дизайн дома;
• можно обшить утеплителем, в частности пенополистирольными панелями;
• существуют варианты как автоматического, так и ручного управления.

Подъёмные ворота могут быть установлены как на одну, так и на несколько секций

К минусом таких систем можно отнести:

• необходимость монтажа исключительно в прямоугольные либо квадратные проёмы;
• «запас» высоты должен составлять минимум 20 см от рабочего, это необходимо чтобы «уложить» или свернуть дверь во время открывания.
• сложность замены полотна при его деформировании. Придётся демонтировать всю  конструкцию.

Характеристики автоматических ворот

К достоинствам автоматических ворот относится:

1. Простота управления, осуществляемая пультом дистанционного управления (ДУ) не покидая салона автомобиля.
2. Экономия времени.
3. Возможность использования дополнительных функций, примеру установка определенного временного промежутка, через который ворота должны закрыться.

Стоимость автоматических ворот с ДУ зависит от их:

• типа;
• размера;
• комплектации;
• производителя.

Управлять воротами с ДУ можно не выходя из автомобиля

Разнообразие современных типов автоматических ворот представлено следующими типами:

1. Распашные ворота.
2. Откатные ворота.
3. Подъемные ворота.

Каждый их данных типов ворот имеет свои особенности и назначение, преимущества и недостатки. Выбирая автоматические ворота, следует учитывать характеристику их конструкции и условия использования.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

https://youtube.com/watch?v=R321zCkL478

Особенности установки своими руками: видео-инструкция по монтажу

Установку секционных ворот не сложно провести самостоятельно. Такой подход поможет сэкономить на оплате монтажных работ. Подробная инструкция в видеоролике поможет наглядно ознакомиться с каждым этапом.

Основные требования к установке секционных изделий: видео руководство

Подробное видео инструкция поможет ознакомиться с основными требованиями строительных стандартов, которые должны применяться при монтаже конструкции.

Подготовка проема для секционных конструкций своими руками: чертежи и схемы устройства конструкции

При сооружении ворот важно правильно подготовить проем для установки секций конструкции. Разобраться во всех нюансах помогут подробные чертежи, представленные на странице

Материалы изготовления подъёмных ворот для гаража

Материалы, используемые в таких конструкциях, должны обладать повышенной прочностью, но вместе с тем достаточной лёгкостью. Лучше всего с этими задачами справляются следующие материалы:

профнастил. Достаточно прочный, хорошо переносящий влагу и температурные перепады материал, которые обеспечит вашим воротам долгий срок службы;

Листы профнастила специально обрабатывают антикоррозийными составами

• алюминиевые и стальные панели. Лёгкий и прочный вариант, но вместе с тем один из самых дорогостоящих;
• сэндвич-панели. Наиболее часто встречающийся вариант. Отлично сохраняют тепло, прочные, легко монтируются.

Сэндвич-панели имеют высокие тепло- и звукоизоляционные характеристики

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

• В основе рабочего механизма лежит зубчатое колесо;
• В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Дистанционное управление воротами распашного типа

Если распашные ворота состоят из двух створок, то для управления механизмом открывания используются два привода. Они приводятся в действие с помощью блока управления, подающего команду на движение. Сигнальная лампа, которая ставится рядом с воротами, как правило, выше, обеспечивает безопасность их эксплуатации, сигнализируя о том, что ворота начинают движение. Фотоэлементы ставятся около створок для того, чтобы защитить имущество и здоровье людей. Если при закрывании или открывании ворот на пути их движения обнаружится посторонний предмет, ворота остановятся.Блоки управления устанавливаются либо в отдельных шкафах, либо непосредственно в самом приводе.

Схема конструкции и принцип действия автоматических распашных ворот

Для того чтобы можно было обеспечить работу ворот в случаях, когда по каким-то причинам отсутствует электропитание, на приводах имеется специальный замок, при разблокировке которого можно произвести открывание и закрывание механически. Что касается дистанционного управления, то оно осуществляется с брелока, который имеет маленькие размеры и легко помещается в кармане.

Нередко дистанционное открывание ворот организуется следующим образом. Ставится стационарный пульт управления в зоне видимости ворот, и оператор, нажимая на пульт, открывает и закрывает их при необходимости.

Названия элементов конструкции распашных ворот

Как правило, такие системы применяются на проходных, где постоянно находится дежурный персонал. Такая система гораздо надежней, нежели пульт управления, работающий по радиоканалу.

При монтаже распашных ворот очень важно обеспечить правильную ориентацию столбов и каркаса. Если установленные столбы, а соответственно и ворота будут завалены, привод будет работать некорректно, его будет закусывать, и он рано или поздно придет в негодность

Для правильного расположения ворот необходимо обязательно использовать строительный уровень. Если ворота уже стоят, и было решено поставить на них привод, изначально необходимо удостовериться в их прямом положении.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

• аппарата для сварки;
• болгарки;
• шуруповерта;
• молотка;
• уровня;
• рулетки;
• карандаша;
• дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
3. Обработать подготовленный материал болгаркой.
4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
5. Приварить на торцы верхних углов ролики с кронштейнами.
6. Прикрутить профильный лист к раме при помощи саморезов.
7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
9. Прикрепить пружины и урегулировать их функциональность.
10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
11. Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

• Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
• Металлические штыри для закрепления.
• Уголки для рамы и рельс, 35х35х4 и 40х40х4.
• Швеллерный кронштейн 80х45.
• Пружина, с диаметром внутри 30 миллиметров.
• Металлический прут диаметром 8 миллиметров.
• Собственно, само полотно.
• Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Установка автоматики на распашные ворота гаража своими руками

Самостоятельно установить электроприводы на створки ворот можно в их верхней или нижней части, а для защиты от воздействия внешней среды, монтаж лучше проводить с внутренней стороны помещения.

1. Прежде чем установить выбранный привод следует убедиться в том, что гаражные створки легко открываются, а также хватает места для их открытия под требуемым углом.

2. Ознакомиться со схемой установки, представленной в комплекте с приводным устройством.

3. С помощью рулетки и строительного уровня произвести точную разметку крепления приводов на стенах и створках ворот гаража.

4. На стены гаража, в места, размеченные под монтаж приводов, приварить или установить с помощью дюбелей металлические пластины, которые позволят надежно закрепить устройства.

Выбирать автоматику для ворот следует с учетом температурного режима, в котором они будет эксплуатироваться

5. Приварить кронштейны к гаражным створкам.

6. Болтами прикрепить приводы на кронштейнах к вмонтированным на стенах пластинам. С помощью специального ключа произвести разблокировку приводного устройства, переведя его в ручной режим и установить механизм.

7. Если автоматика не обеспечена концевым выключателем, то необходимо будет установить дополнительные упоры.

8. Установить блок управления и проводку, тщательно закрепив их на плоскости стен и скрыв под защитным кожухом.

9. Проверить работоспособность устройства, подключив его к электропитанию. В соответствии со схемой устройства запрограммировать брелоки.

При правильной установке, ворота гаража будут открываться плавно и без задержки. Проведение профилактических мер позволит предотвратить возможные поломки.

Автоматизация ворот делает пользование гаражом более комфортным, благодаря пульту ДУ створки ворот можно открывать и закрывать, не покидая автомобиль, тем самым экономя время.

Монтаж гаражных автоматических ворот — видео

Виды гаражных ворот

Прежде, чем рассматривать типы, ознакомимся с преимуществами распашных ворот.

Пять плюсов:

• Цена за конструкцию значительно ниже, если сравнивать ее с другими типами;
• Есть возможность утепления распашных створок;
• Получится вмонтировать их даже в помещении с небольшой площадью;
• Могут открывать внутрь или наружу – как удобно владельцу;
• Можно оснастить конструкцию электроприводом.

Единственный минус носит сезонный характер. Дело в том, что зимой придется очищать территорию от снега. Иначе двери наружу просто не откроются.

Теперь может переходить к изучению других разновидностей.

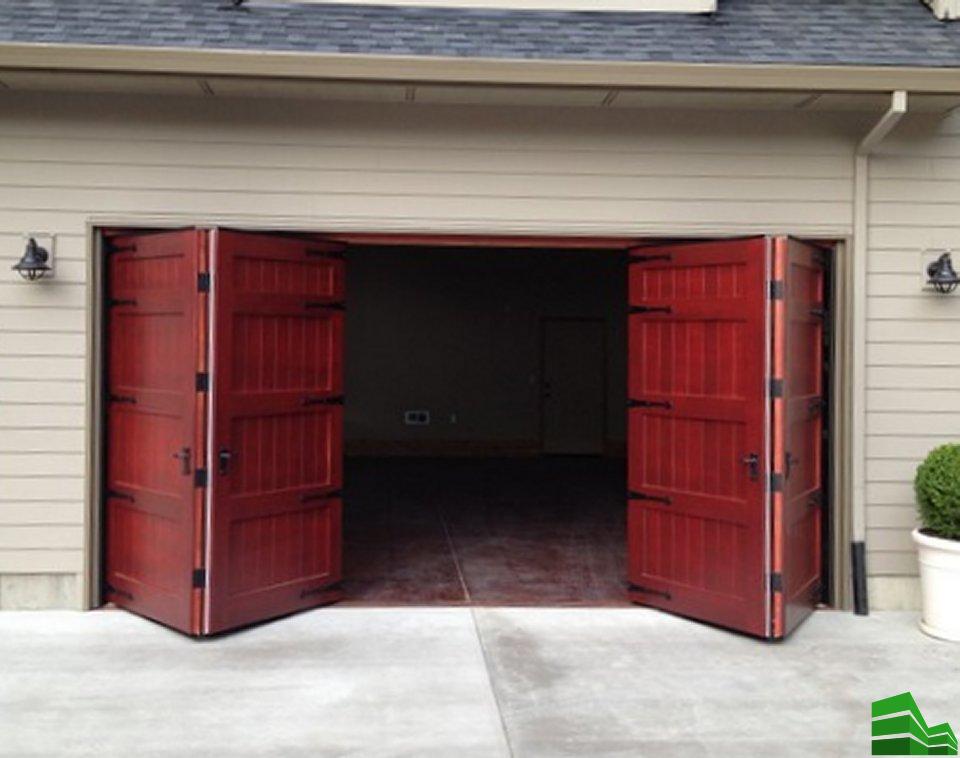

Складные

Относятся к секционному типу. Конструкция состоит из сегментов, которые можно крепить вертикально и горизонтально. Они соединяются между собой шарнирами. Боковые фрагменты фиксируются к коробу с помощью петель. Монтажники рекомендуют дополнительно скреплять нижнюю и верхнюю части по направляющей.

Сооружения чаще всего создают из древесины или алюминия.

Достоинства:

• Уникальная внешность;
• Удобно открывать и закрывать;
• Экономят свободное пространство даже при открытом состоянии;
• Можно ремонтировать или заменять фрагменты по отдельности;
• Дешевизна.

Недостатки:

• Быстро приходят в непригодность;
• Слабая надежность.

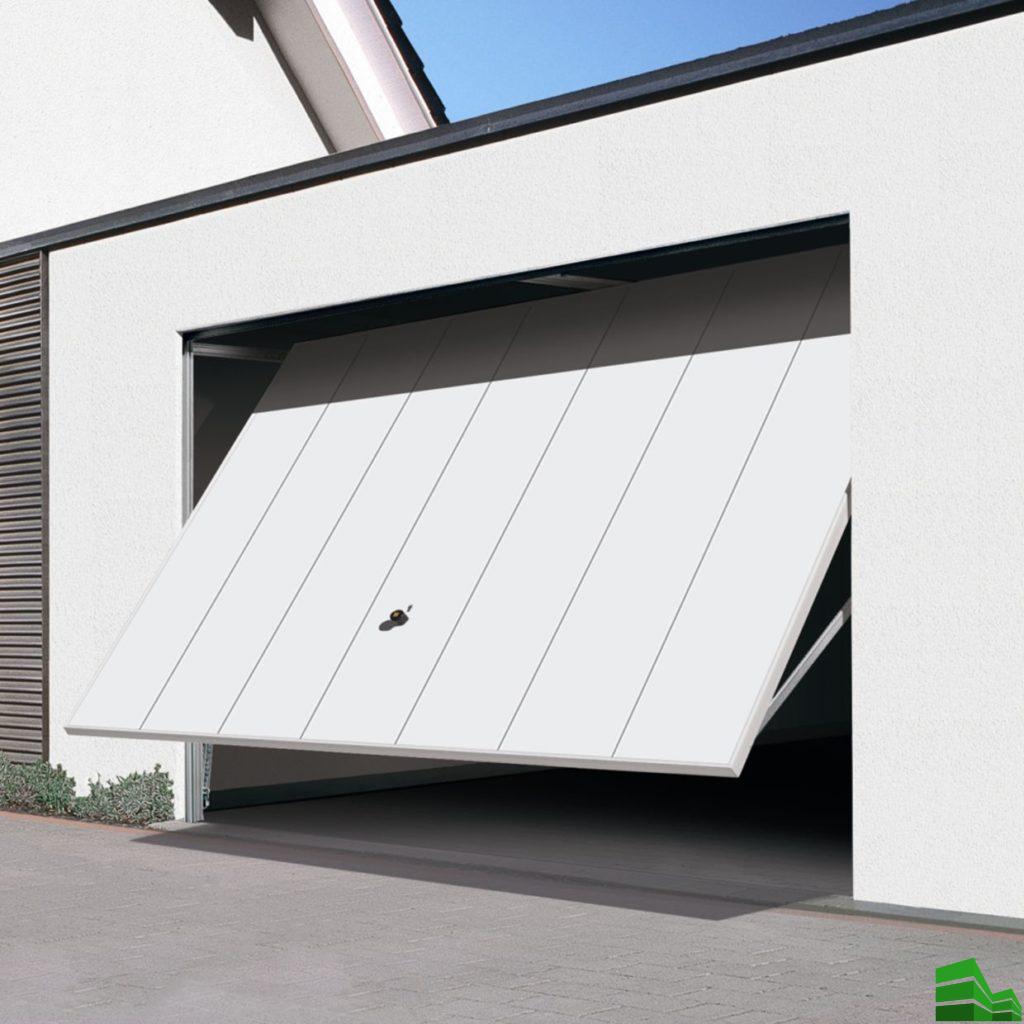

Подъемно-поворотные

Они представляют собой целостный щит. Это полотно закрывает полностью входное пространство. При открывании оно приподнимается и проворачивается на 90°. В итоге, оно оказывается в горизонтальном состоянии в верхней части.

Система отпирания состоит из рычажных элементов, редуктора и электрического двигателя.

Преимущества:

• Безопасность, надежность;
• Экономят свободное пространство даже при открытом состоянии;
• Можно утеплять их;
• Можно установить электропривод.

Недостатки:

• Потребуется максимально точный монтаж;
• Открытые ворота укорачивают высоту проема на 20-30 см;
• Не следует часто использовать ворота.

Подъемно-секционные

Несколько сегментов составляют это сооружение. Они расположены на одном горизонтальном уровне. Части скреплены петельным методом. Наверху монтажники устанавливают поднимающий механизм. Он-то и поднимает двери. Они остаются открытыми в горизонтальном расположении вдоль потолочной поверхности.

Отдельные фрагменты – это обычно сэндвич-панели.

Преимущества:

• Можно подобрать под любой размер проема;
• Экономят свободное пространство при открытом состоянии;
• Устойчивы к воздействию внешних факторов;
• Не подвергаются деформации;
• Привлекательная внешность;
• Хорошо сохраняют тепло внутри;
• Изолируют посторонние шумы;
• Продолжительный срок эксплуатации.

Недостатки:

• Дорогие;
• Регулярный уход: смазывание петельных крепежей и направляющих;
• Контроль электрики и автоматического привода;
• Слабые защитные функции.

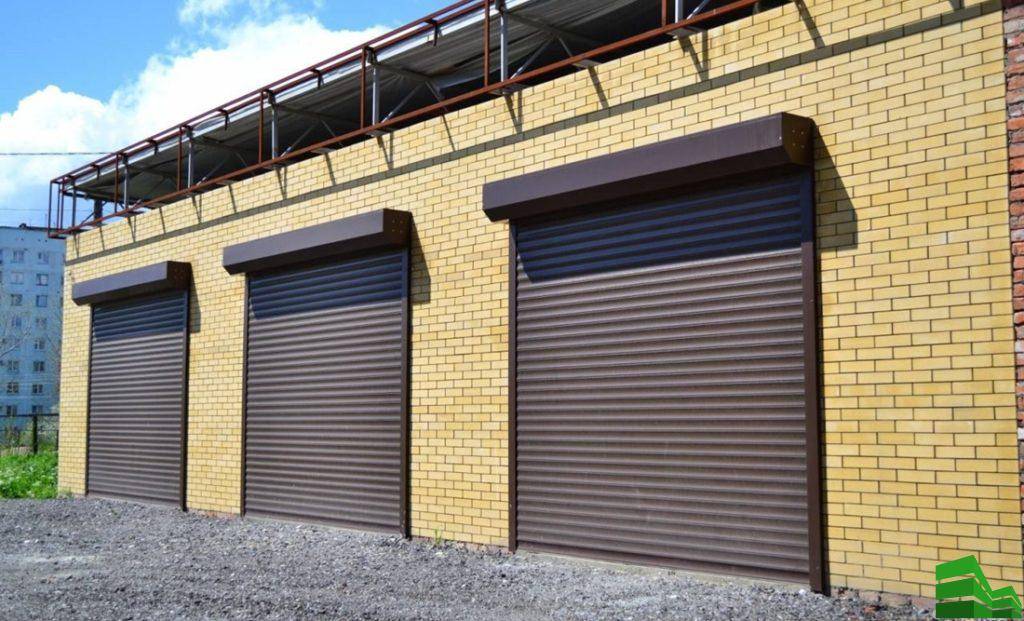

Рулонные

Рулонными они называются из-за способа открывания. Они представляют собой полотно, созданное из нескольких ламелей. При открывании полотно собирается в рулон. Помимо листа сооружение состоит из двух направляющих, которые удерживают ее в проеме. Еще здесь есть вал, на который наматываются полосы и электрический привод для открывания.

Преимущества:

• Экономят свободное пространство;
• Доступная цена;
• Простая схема установки;
• Продолжительный срок использования;
• Привлекательная внешность;
• Возможность установки электрического привода.

Недостатки:

• Ненадежные;
• Нельзя утеплять, потому что между полосами всегда образуются щели;
• Плохо функционируют при сильном морозе.

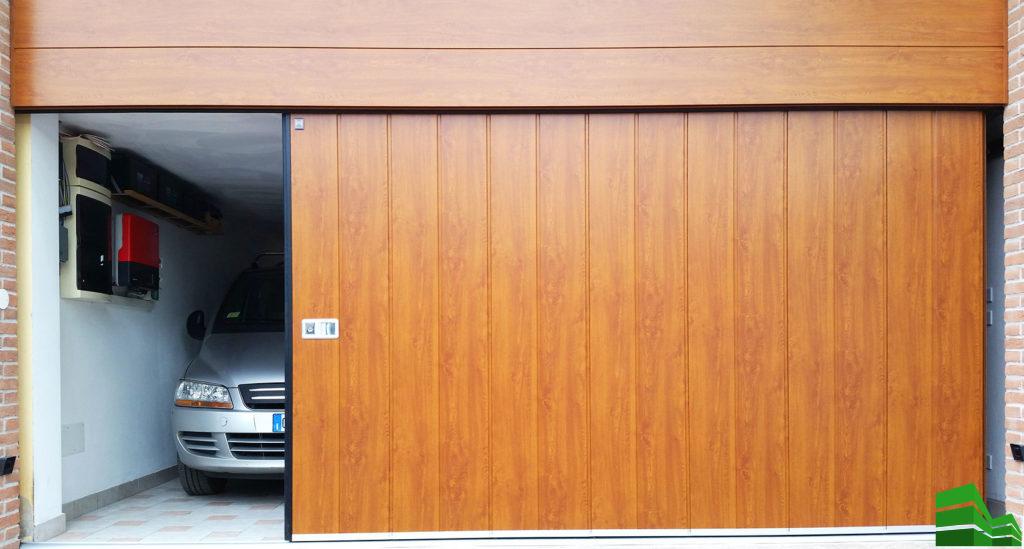

Откатные

Сооружение оснащено створкой. Она крепится на верхней направляющей. Открывание происходит путем отката конструкции в сторону.

Преимущества:

• Экономят свободное пространство;
• Можно установить электропривод;
• Не требуется очищать сугробы зимой, чтобы открыть ворота;
• Надежность.

Недостатки:

Быстро изнашиваются ролики.

Что собой представляют подъемные ворота

Автолюбители, выбравшие для себя вариант подъемных ворот для гаража, отмечают следующие их достоинства:

• простота открывания одним движением, не требующим больших усилий;
• возможность установки в гараже любого типа и конструкции;
• полная безопасность при резких порывах ветра;
• сохранение полезной площади как внутри гаража, так и перед ним;
• сложность несанкционированного проникновения.

Перед выбором подъемных гаражных ворот следует учесть их особенности:

• конструкция ворот плохо удерживает тепло;
• существует большая вероятность перегрузить механизм, открывающий ворота;
• изготовление потребует мастерства, точности и наличия специального инструмента.

В сильные морозы придется прилагать большие усилия для открытия створок.

Для того, чтобы успешно установить своими руками подъемные гаражные ворота, нужно иметь сварочный аппарат, обладать навыками работы с ним и уметь читать чертежи, так как придется тщательно сверять по ним все размеры.

Автоматика для секционных ворот

Сейчас автоматика для секционных ворот является достаточно популярной. Набор таких устройств лучше всего устанавливать в небольшие помещения.

Это очень удобно, когда на улице выпало много снега — не придется расчищать его, как если бы у него были установлены распашные ворота рычажного типа. Кроме того, ворота такого типа сведут к минимуму вероятность повреждения транспортного средства (если вы, управляя ими, будете придерживаться инструкции), что часто случается с конструкциями распашного типа. Также следует отметить, что комплект секционных ворот станет отличной защитой от взломщиков.

Автоматика для гаражных секционных ворот

Виды

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Выбор и расчёт двигателей

Чтобы двери распахивались, рационально использовать моторы-редукторы разнообразных видов. Если дело касается ворот небольшого размера, то неплохим вариантом будут движки шуруповертов, которые работают на аккумуляторе, а также подойдут двигатели омывателей или стеклоподъемников. Вопрос в другом – как сделать тогда муфту сцепления для вала подобного двигателя.

Проще всего обратиться в специализированный магазин, который занимается реализацией мотор-редукторов. Консультанты помогут подобрать аппарат из богатого ассортимента. Таким образом, можно отыскать механизм с подходящим крутящим моментом.

Представим следующее: мы измерили силу закрытия дверей и оно равно 13,5 кг по уровню ручного кантера. 1 кг = 9,8 Н. Получается, что тяговая сила равна 132,3 Н.

Если мы имеем дело с реечной или зубчатой передачей, то эту цифру следует разделить на диаметр колеса – так можно узнать крутящий момент мотора.

Перед нами сооружение «гайка-винт». Внутри нее происходит редукция. Здесь понадобится дополнительный перерасчет. Предположим, что имеется шпилька М18 с резьбой 2,5 мм. За однократный оборот гайка проделывает поступательные движения 2,5 мм.

Передаточное соотношение тогда будет равняться 7,2:1. При таких характеристиках крутящий момент мотора будет равен 1,69 кг/см.

Эта расчетная схема не учитывает силу трения, но она помогает определить разрешенную мощность двигателя. Чтобы компенсировать в будущем энергетические потери лучше обеспечить мощностный запас примерно на 100-250%.

Еще рекомендуется высчитать скорость вращающегося вала. Это делают так: разделяют параметр рабочего хода на величину резьбы и получают число оборотов. То, количество оборотов, которые понадобятся для полнейшего открывания воротной конструкции.

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъёмных секционных ворот в гараж во многом зависят от производителя. Лучше всего довериться проверенным производителям. Среди них можно выделить:

• «Херман». Немецкий производитель предоставляет десятилетнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных систем, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемая в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемая в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российскими производителями.

Продукция вышеназванных производителей обладает всем набором необходимых характеристик

Приводы для автоматизации

Механизм для автоматического открывания ворот — это самый главный их узел.

Для того чтобы обеспечить открывание ворот, необходимо передать на них движение мотора. Для этого потребуется установка специального крепления. Данные устройства бывают следующих типов:

• рейки;
• винтовые передачи;
• устройства с применением зубчатого колеса;
• кривошипно-шатунные механизмы;
• червячные механизмы;
• цепные передачи.

Для того чтобы сделать откатные или распашные ворота своими руками, применяются перечисленные крепления. Рассмотрим подробнее приводы для автоматизации каждого типа ворот.

Для распахивающихся створок

Для самостоятельного открывания распашных ворот потребуется установка рычажного или линейного привода. Линейный привод походит на автомобильный амортизатор, принцип действия которого заключается в удлинении штока привода. Его рекомендуется использовать при необходимости открывания дверей в разные стороны. Часто устройство изготавливают собственноручно из деталей спутниковых антенн.

Рычажный привод походит на движение руки. Размер устройства в процессе работы не изменяется, крепление производится с использованием подвижного шарнира. Рекомендуется использовать при навешивании створок на столбики из кирпича, поскольку привод не требователен к размещению точки опоры. Для самостоятельного изготовления применяются приводы от стеклоочистителей или стеклоподъемников.

Автоматика для сдвижного полотна

Для того чтобы обеспечить автоматическое открывание или закрывание откатных ворот, используется автоматика заводского производства, в комплект которой входят:

1. привод;
2. блок управления датчиками;
3. зубчатая рейка.

Подобное устройство можно сделать самостоятельно, используя электромотор с редуктором, длинную цепь от автомобильной техники и 2 звездочки.

Монтаж своими руками

Монтаж желательно проводить одновременно с двух сторон, чтобы избежать перекоса конструкции

Готовую раму покрывают щитом и отделочным материалом. Основу делают из уголка, при этом в одной полке профиля сверлят 2 отверстия для крепления к стойкам.

Дальнейшие действия:

• В нижней полке формируют три отверстия для фиксации пружины и еще три — для крепления швеллерного кронштейна.
• Пружину и кронштейн соединяют регулировочной металлической полосой. К низу пружины фиксируют координатор натяжения, выполненный из стального стержня.

Одна сторона выполнена в виде кольца, на второй нарезают резьбу, шарнирный узел формируют с помощью уголка с отверстием. Устройство приваривают в середине рамы между нижним краем и подъемным рычагом. Пластину с отверстием под координатор приваривают к концу рычага. Рельсы делают из двух уголков так, чтобы расстояние между противоположными вертикальными полками составляло 5 см.
