Как сделать пресс для гаража из домкрата

Гидравлический пресс своими руками для гаража: чертежи

Для того чтобы как следует нажать, придавить или загнуть что-то, несложно собрать гидравлический пресс своими руками. У добросовестного хозяина, следящего за домом самостоятельно, потребность в применении силы возникает нередко, а уж если вы являетесь автовладельцем и собственноручно занимаетесь ремонтом машины, сделать такой пресс для гаража просто необходимо.

Самодельный гидропресс может стать помощником в заработке и организации своего дела. Пресс гидравлический способен штамповать, выдавливать и делать плотные пакеты из материалов и веществ, при помощи которых вы решили устроить поточное производство у себя дома.

Принцип действия

Он предназначается для сдавливания какого-либо предмета, детали или вещества с большой силой для придания необходимой формы, плотности или вставки детали в механизм.

Основано это на канонах физики, а именно на законе Паскаля. Жидкость под давлением перетекает из одного (малого) цилиндра в другой (большой), двигая поршень, находящийся в нем, который и оказывает давление на предмет. В качестве жидкостей используют различные масляные смеси, предназначенные именно для таких устройств. К поршню крепится стержень, оснащенный сверху металлической площадкой для передачи образующегося усилия непосредственно детали или материалу, которому оно предназначается.

Устройство агрегата

Основным рабочим элементом данного механизма является обычный гидравлический домкрат или насос, которые работают при помощи приложения простой физической силы. Схемы конструкций с использованием гидронасоса более сложны в сборке и используются, если организовывается производство.

Мощность создаваемого давления выбирается в зависимости от задач, которые будут решаться. В зависимости от получения необходимого усилия выбирается марка и модель домкрата. Составляются схемы и чертежи устройства пресса.

Вторым немаловажным элементом является станина, к которой прикрепляется рабочий агрегат. Она сваривается из металлических швеллеров требуемой высоты для выполнения предполагаемых задач. Станина должна прочно стоять на земле или другой поверхности.

Если решено сделать пресс для гаража, то он может быть совсем небольших размеров и располагаться на верстаке или рабочем столе, правда, и выдаваемое им давление не будет сильно большим, но в любом случае усилия в 5-10 т вполне хватит для решения домашних проблем.

Основа пресса имеет 2 рабочих плоскости:

1. Первая, на которой располагаются детали или материалы. Данная поверхность может регулироваться по высоте в зависимости от необходимости.
2. Вторая крепится к штоку домкрата и передает создаваемое им усилие на предмет. На этой поверхности обычно устанавливаются разнообразные формы, приспособления, пластины для улучшения передачи воздействия.

Направление давления

Усилие в таком станке передается строго по вертикали, поэтому домкрат может быть расположен сверху или снизу. Крепление его внизу является оптимальным вариантом, так как в этом случае имеется надежная опора для его работы.

Домкрат прочно и стационарно прикрепляется к станине болтами или сваркой. Основа и пластина, передающая усилие, соединяются тугими пружинами. Они возвращают в исходное состояние поршень после завершения работы.

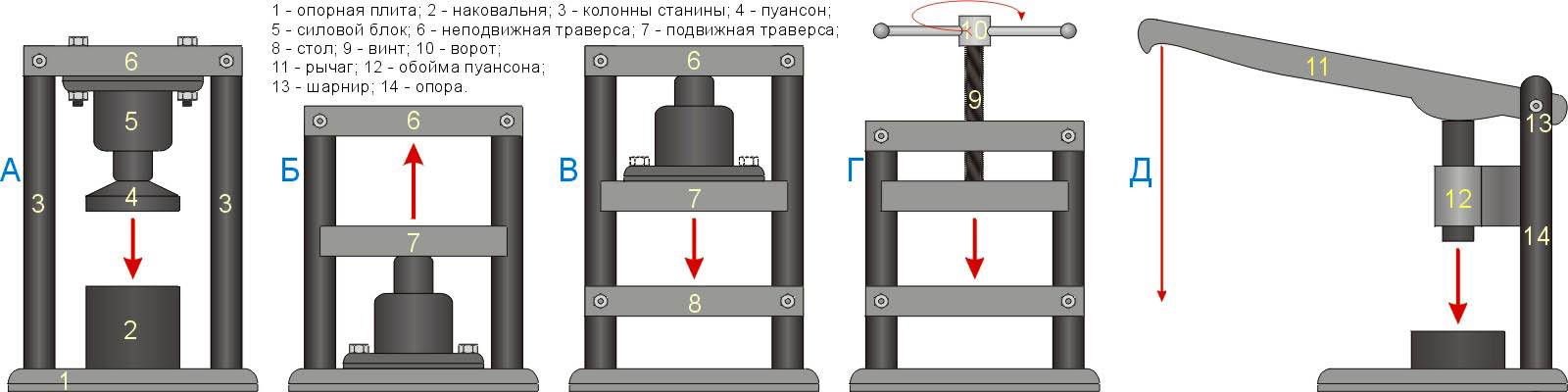

Схема самодельного пресса

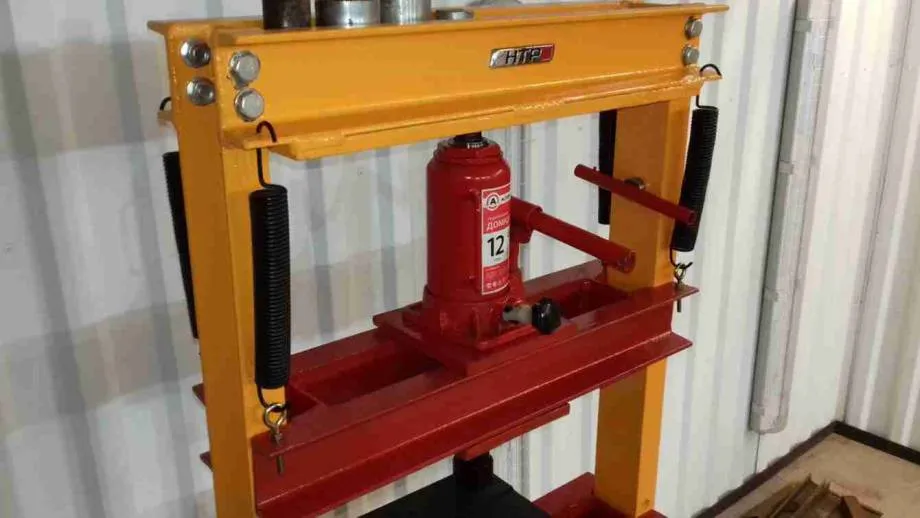

Универсальный пресс

Когда принято решение сделать пресс для гаража, необязательно создавать стационарную конструкцию, которая будет постоянно находиться на одном месте. Достаточно ограничиться разработкой схемы, сделать чертежи и сварить по ним такую П-образную станину, на которую при необходимости может устанавливаться гидравлический домкрат.

В этом случае металлическое основание для самодельного пресса можно убрать так, чтобы оно не мешало. Домкрат выполняет свои обычные функции по поднятию тяжестей. В случае необходимости он крепится на горизонтальную площадку станины заранее приспособленными для этого пружинами и начинает выполнять функцию привода пресса.

Для создания такого гидропресса фиксирующие пружины могут быть одним концом приварены к основанию станины, а другим закреплены на железном ободе, который при установке домкрата надевается на него и прочно фиксирует.

На сегодняшний день существует масса способов, как сделать гидравлический пресс.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

• размеры;
• масса оборудования;
• ход поршня;
• наличие в конструкции пресса манометра;
• характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками

Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс

Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

• Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.

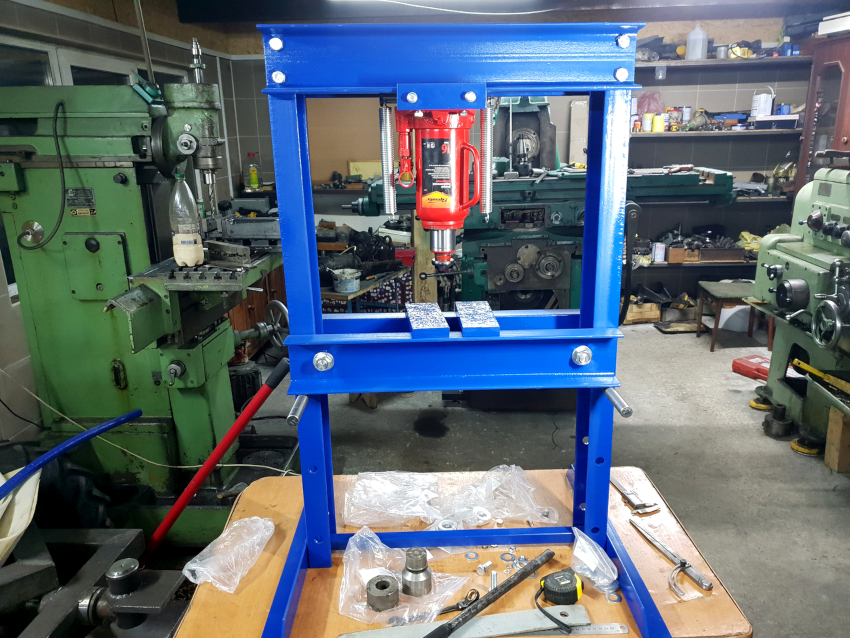

• Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

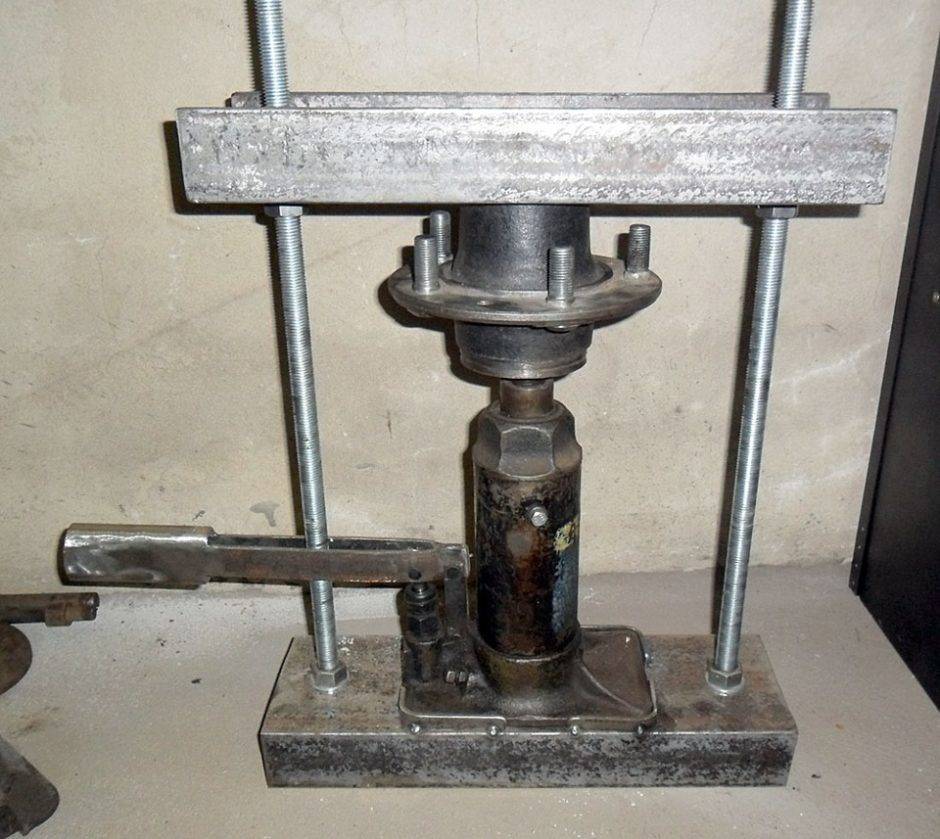

Вариант пресса с нижним расположением домкрата

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

1. Аппарат для сварки и электроды.
2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
3. Электродрель.
4. Шуруповерт.
5. Уровень.
6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

1. Швеллер. Покупайте изделие не ниже №8.
2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.
3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

• штамповка и выгибание разного рода предметов;
• ковка деталей из металла;
• выдавливание стальных профилей;
• пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

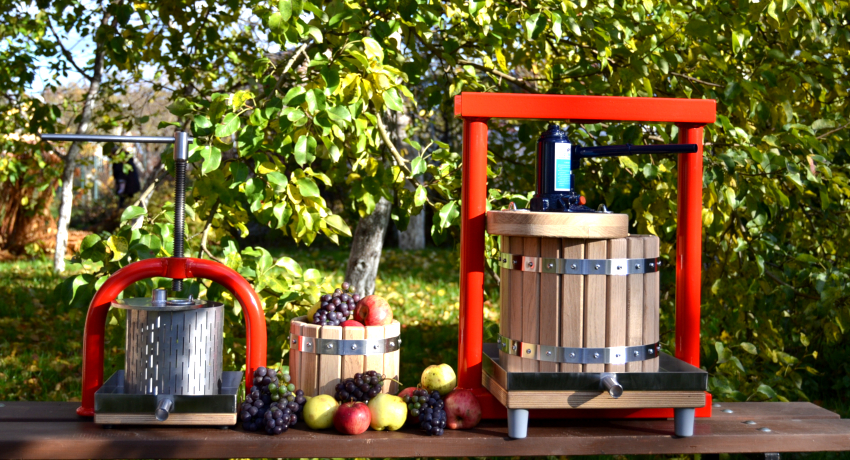

Гидравлический пресс также применяется для выдавливания сока из фруктов

Устройство

Конструкция состоит из следующих элементов:

• замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
• подвижной поперечины, на которой закреплен корпус домкрата;
• пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

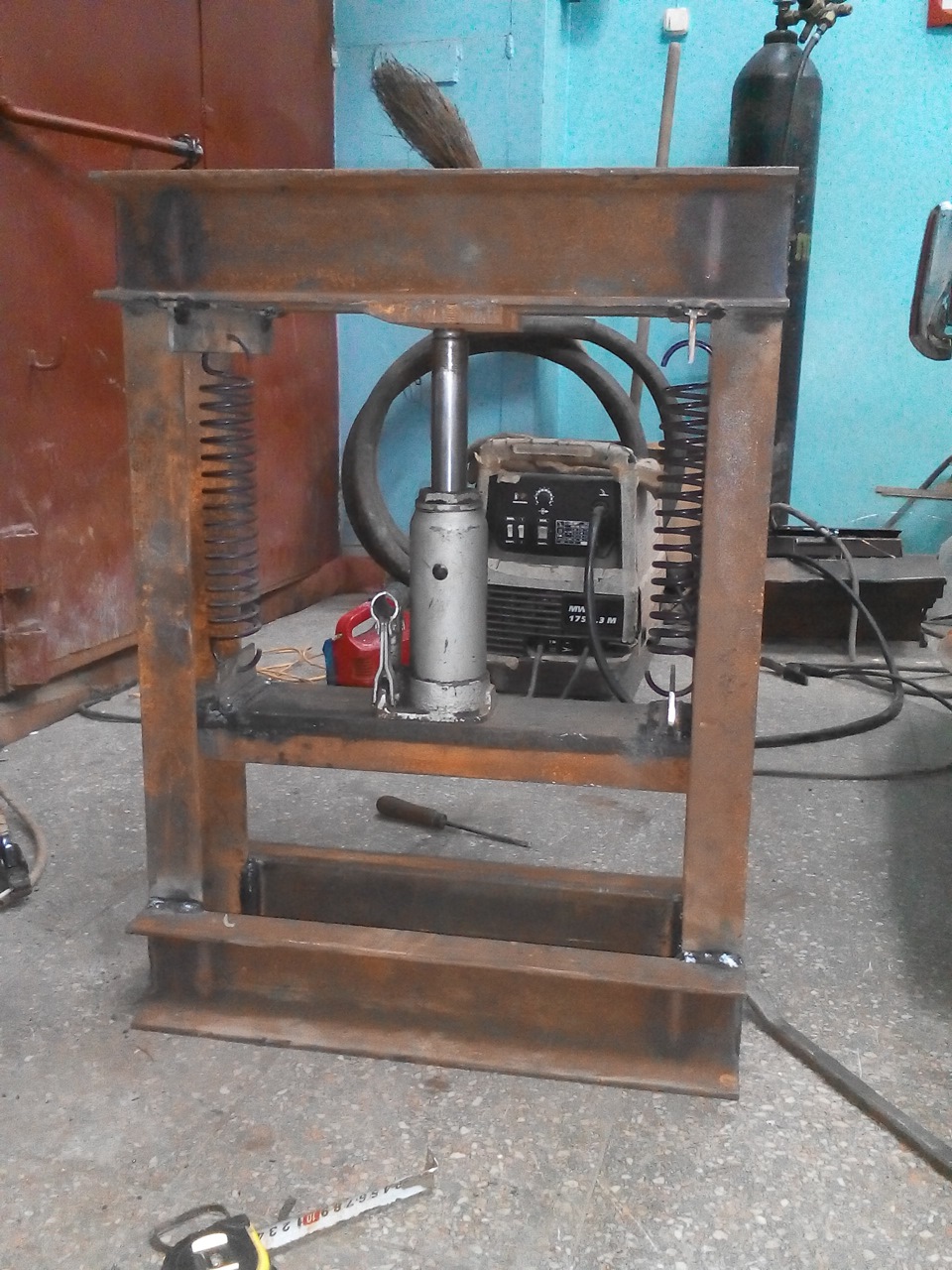

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Особенности конструкции

Главным элементом конструкции самодельного пресса может быть обычный гидравлический домкрат. Однако можно самостоятельно сделать и встроенный насос с гидравлическими цилиндрами, назовем их также камерами. Принцип их действия в передаче давления масла из меньшей камеры по камеру большего размера.

Цилиндры соединяются между собой специальными каналами, по ним проходит специально предназначенное для гидравлики масло, которое давит на поршень. Усилие передается на исполнительный инструмент и, в свою очередь, на обрабатываемый предмет.

Рабочий цилиндр устанавливают вертикально. Так делается в большинстве приспособлений; для узконаправленных целей иногда установку выполняют горизонтально.

Давление в большом цилиндре создается с помощью встроенного насоса. Наиболее простой вариант конструкции, где базовым элементом будет домкрат бутылочного типа. Нужно подумать заранее, для каких работ будет использоваться будущий пресс, и определить необходимое давление. Только после этого можно приступать к подбору и покупке комплектующих деталей для самодельного пресса.

На основе собранных материалов делается проект конструкции механизма гидравлического пресса. Можно также использовать и готовые чертежи, на их основе можно придумать и собственный проект механизма.

Варианты сборки:

1. домкрат устанавливается на станину вертикально внизу станины и давит на верхнюю подвижную балку
2. домкрат (или несколько) фиксируют на верхней неподвижной балке, а давление осуществляется вниз.

Второй вариант сборки является узкоспециализированным и применяется, главным образом в слесарных мастерских для какой-нибудь определенной работы. Все универсальные конструкции собирают методом установки домкрата внизу на платформе станины.

Прежде, чем приступать к сборке самодельного пресса по готовому чертежу производителя, нужно обратить внимание на правильное положение домкрата: если было изначально рассчитано, что его шток будет выдвигаться вверх, то это так и должно быть — переворачивать домкрат нельзя. Необходимо использовать только тот домкрат, на который рассчитана конструкция пресса. Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью

Все размеры, указанные в схеме рассчитаны в соответствии с его мощностью.

Основные характеристики и назначение самодельного пресса

Пресс для гаража нужен при выполнении многих операций, необходимость в которых возникает при ремонте автомобиля. Без него никак не обойтись в ходе запрессовки или выпрессовки коленчатого вала и различных втулок. Для подшипников, установка и выемка которых вызывает проблемы, его тоже можно использовать. А можно выгнуть арматурный прут или металлический лист. Для выпрессовки сайленблока он просто незаменим. Самое большое давление из доступных устройств может создать гидравлический домкрат, который и становится основной составляющей самодельного пресса. Механический пресс, в частности рычажный, кривошипный или винтовой, намного уступит ему в мощности.

Основным достоинством портативного домкрата является высокий КПД, позволяющий самодельному прессу, в который он будет вмонтирован, производить сжатие с большой силой. При этом подниматься и опускаться он будет достаточно плавно. Из недостатков же наиболее существенным можно считать невозможность точной регулировки при опускании опорного штока. Поэтому после давления на деталь давление в домкрате придется стравить полностью, а затем снова поднять шток, пока он не упрется в нее снова.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

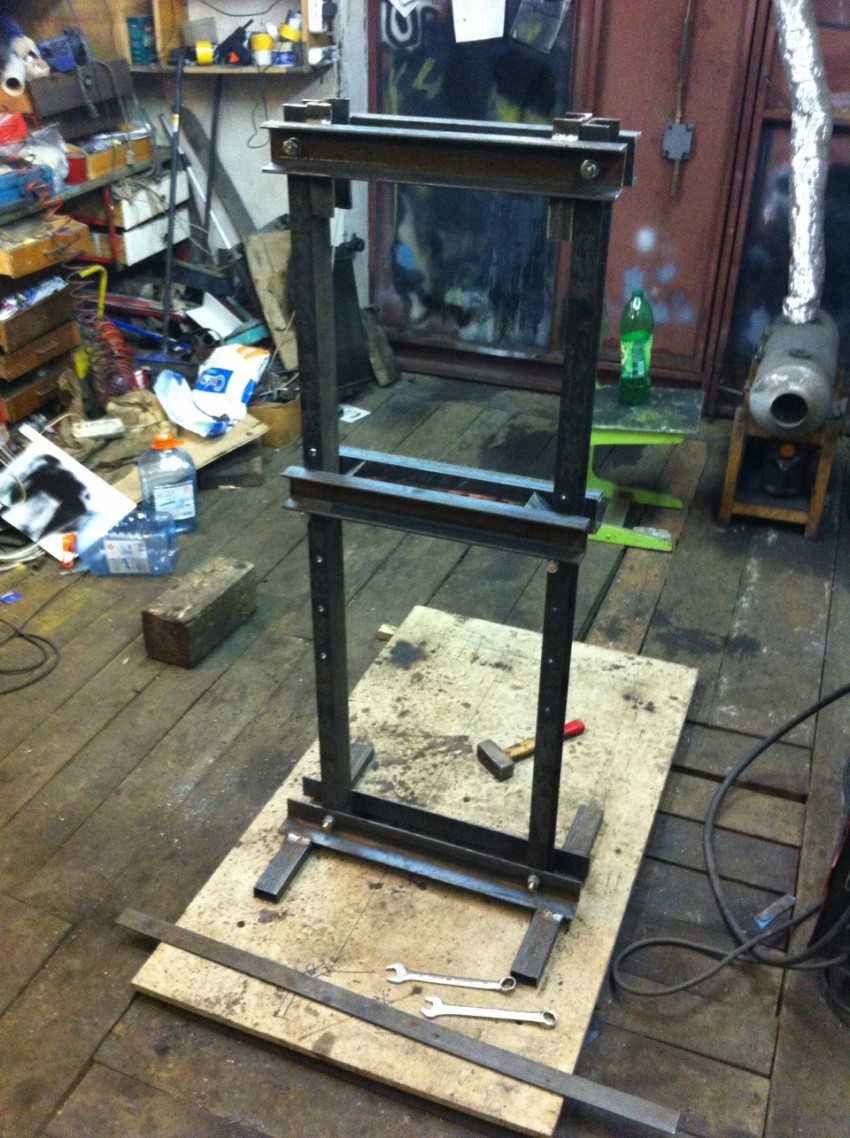

1. В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.
4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Виды гидравлических прессов

Гидравлические модели по типу конструкции разделяются на: вертикальные и горизонтальные.

К вертикальным относится:

Вертикальные модели можно встретить в строительстве и машиностроении. Они состоят из насоса высокого давления, который применяется при трудоемком прессовании. Для работы по направляющим станины используют насос низкого давления.

Области применения гидравлического пресса

Популярность гидравлики растет с каждым годом в разных областях. Такие незаменимые оборудования, промышленные прессы, экскаваторы и мощные краны эффективно работают, благодаря неприхотливому механизму. Рассмотрим прессы, которые работают на базе гидравлики и используются, как в быту, так и в промышленности.

Устройство для сайлентблоков

Прессы для сайлентблоков применяются для запрессовки и выпрессовки автомобильных подшипников. Оборудование выполняет широкий спектр работ по обслуживанию, ремонту и профилактике авто.

Запрессовка сайлентблока

При разработке агрегата, нужно учесть следующие параметры:

1. Размеры.
2. Массу.
3. Установку манометра.
4. Рассчитать параметры станины.
5. Показатели поршня.

Для разработки данного пресса есть множество параметров. У одних в гаражеможет стоять легковая машина 1 тонны, у других многотонный грузовик. Простой пресс с минимальными параметрами не подойдет для грузовой машины.

Простая модель своими руками

Описание модели для макулатуры

Пресс для макулатуры просто необходим для дома и мастерской. За годы во многих домах скапливается количество ненужных бумаг, которые необходимо утилизировать. Устройство производится средней мощности. И работает от электросети, но не поглощает много электричества.

Как использовать оборудование

Компактное модель в состоянии утилизировать множество ненужной макулатуры. Оборудование используется, как и пресс для картона, устраняет банки из жести и пластиковые бутылки.

При самостоятельной сборке учитываются следующие параметры:

1. Вес.
2. Параметры поршня.
3. Параметры станины.
4. Размеры оборудования.

Механическая модель пресса для пластиковых бутылок и разной ветоши

Для давления применяется гидравлический насос (ручной или готовый). Для самой простой модели используется обычный гидравлический домкрат.

Брикеты для опилок

Брикеты распространены для отопления частных домов, это самый простой и эффективный способ топлива. Вот для этих целей и изготовляется пресс для опилок.

Гидравлика для переработки опилок

Пресс для топливных брикетов представляет собой механический прибор, который состоит из следующих элементов:

1. Основание.
2. Стол.
3. Силовой каркас.
4. Привод (механический или ручной).

Чертеж простого пресса для топливных брикетов

Для ручного привода часто в качестве дополнения используется домкрат, а для механического электромотор. Также к семейству брикет прессов можно отнести и валковый пресс.

Оборудование для переработки сена

Устройство выглядит, как древесный короб, который посажен на раму из надежного бруса. В качестве рамы можно использовать и металлические профили.

Прессованное оборудование для сена

Сам короб делается без крыши, но с калиткой. Чтобы сделать самодельный пресс подборщика для сена, понадобятся кое-какие материалы:

• Предварительно обработанные доски.
• Уголки .
• Рейки из металла для прочности.

Простая схема пресса для сена своими руками: чертеж и размеры

Вначале обработанные доски соединяются металлическими уголками, при помощи крепежных болтов. Затем, для прочности оббиваем короб металлическими рейками. Переходим к дверце или калитки, которая устанавливается на петли, как стандартное дверное полотно.

Для сборки подборочного аппарата для сена понадобится:

• Основа для установки всех узлов.
• Основная часть крепления к лобовине.
• Для пресс короба ходовой элемент.
• Транспортный подборщик.
• Камера, цилиндрической формы, с прессом и коробкой передач.

Как сделать прибор для гаража самостоятельно

Если вы хотите сделать своими руками в гараже пресс, то лучше всего использовать ручной привод (гидравлический насос). Модель состоит из камер с 2-мя поршнями, которые соединяются между собой маслопроводом. Гидравлический пресс действует по закону Паскаля.

Самая популярная модель на основе гидравлики

Для гаража создаются модели, основанные на пневматическом поршне, пневмогидравлические конструкции.

Малогабаритный пневматический пресс своими руками для гаража

Как пользоваться гидравлическим домкратом: особенности конструкции

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа.

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата

По завершении процесса осуществляется прокачка домкрата.

Выбор конструкции

Автомобильный гидравлический домкрат стаканного типа способен создать очень значительное давление. И по большому счету для бытовых целей мне такая мощность не нужна. Но раз я уже решился сделать гидравлический пресс, то нужно выполнить работу на совесть. Вдруг пригодится для более серьезных дел, кроме выдавливания сока.

При помощи самодельного пресса можно заниматься:

• штамповкой и ковкой;
• контролированным изгибом металлических деталей;
• выравниванием материалов;
• выжимом запрессованных подшипников;
• пакетированием и прессовкой различных предметов.

Кроме этого с помощью пресса можно получать масло из различного сырья, которое найдет применение в кулинарии и медицине. А если нужно что-то склеить между собой, то долговременное сжатие обеспечит железобетонную прочность соединения. При желании прессу можно найти в быту широкое применение.

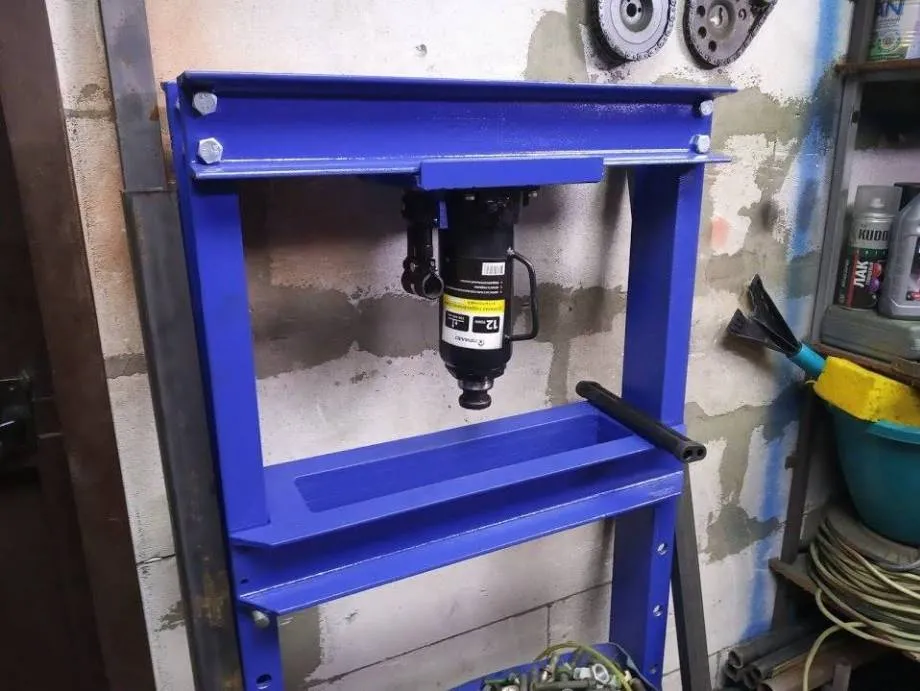

Перед началом работы мне оставалось решить два вопроса. Каким способом собирать станину для пресса из гидравлического домкрата. И как расположить в ней сам механизм. Выбор положения повлияет на весь процесс создания пресса. Потому что лучшее давление и больше возможностей получается, когда домкрат будет перевернут и его шток будет двигаться вниз.

Но дело в том, что «вниз головой» механизм перестает работать. Масло, нужное для работы стекает «к голове» и не будет поступать куда следует. Конечно же, проблема решается доработкой устройства. Причем тремя способами.

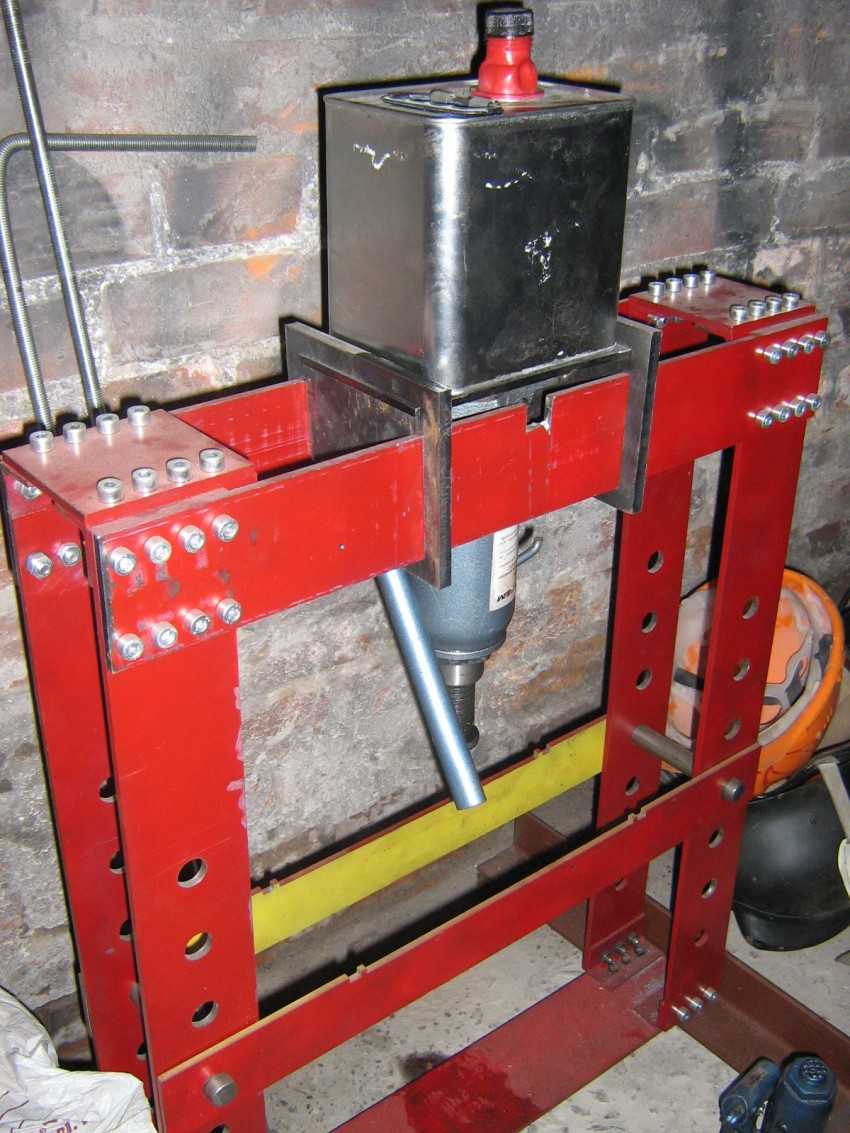

И самый простой из них – закрепить сверху станины расширительный бачок для масла и патрубком соединить его с заливной горловиной домкрата. Другие способы более сложные и требуют либо разборки механизма и его усовершенствования, либо доработки станины третьей балкой.

Я решил, что лишние сложности мне не нужны. Поэтому я выбрал способ установки домкрата в его обычном положении. А что касается самой станины, то я наоборот выбрал немного более сложный путь. Решил собирать ее на болтах.

По сравнению со сваркой, времени это займет больше. Придется повозиться с точной разметкой для каждого крепления. Но я знаю одну истину. Давление и возможный перекос несовместимы со сварочными швами. Как ни старайся при сварке, а всегда существует риск, что деталь уведет в бок

А для надежной станины очень важно выдержать правильные углы. Да и возможность снять домкрат с рамы для неожиданных других целей тоже не лишняя

Пресс для отжима своими руками: 10 моделей. Наша подборка

Пресс своими руками — {инструкция} по созданию самых действенных устройств и обзор наилучших конструкций (105 фото)

Прессовочные установки могут быть нужны в самых различных ситуациях, в том числе бытовых. К примеру, те автолюбители, которые способны сами произвести ремонт машинки, часто прибегают к сборке прессовочного оборудования у себя в гараже.

На те же меры могут пойти и начинающие предприниматели, открывающие свою автомастерскую. Преимуществом в этом случае будет то, что обладатель имеет возможность настроить характеристики и габариты прессовочной системы специально для себя.

Стоимость новейшего пресса довольно велика, конкретно потому почти все решаются сконструировать таковой механизм без помощи других.

Конструкция и построение вакуумного пресса

В конструкции вакуумного пресса имеются определенные особенности, с которыми лучше заранее ознакомиться. Это поможет детальнее разобраться с построением этого изделия.

Прессовочное оборудование вакуумного типа состоит из трех основных элементов, к которым относятся:

• Рама. Основной несущий элемент, к которому крепятся другие компоненты пресса. Его изготавливают из профилированных трубок или рельс.
• Рабочий стол. Именно на его поверхности располагают деталь, которая подвергается прессованию. Также на рабочем столе установлена прижимная рама для закрепления обрабатываемых изделий. Делают из ровных металлических пластин.
• Пневматическая система. Отвечает за проведение основного технологического процесса. Чтобы изготовить такую систему, используют водяной насос.

Среди основных особенностей вакуумной модели пресса выделяют следующее:

• работа оборудования проводится под полным ручным контролем;
• для изготовления вакуумной системы используют общедоступные материалы;
• эффективность изготовленного оборудования не уступает заводским моделям.
