Деревянный пресс для отжима винограда своими руками: 9 ФОТО
Из чего собирать пресс?
Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.
Инструменты для сборки самодельного пресса
- Аппарат для сварки и электроды.
- Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
- Электродрель.
- Шуруповерт.
- Уровень.
- Измерительная рулетка.
Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.
Домкрат гидравлический
Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.
Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.
Металлопрокат для сборки самодельного пресса
Швеллер. Покупайте изделие не ниже №8.
Швеллер
Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.
Труба
- Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
- Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
- Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
- Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.
Как создать пресс из домкрата своими руками?
Прежде чем приступить к созданию пресса из домкрата, вам понадобятся следующие материалы и инструменты:
- Домкрат (лучше выбрать надежный и прочный)
- Металлические профили или трубы для рамы пресса
- Металлические пластины для усиления конструкции
- Болты, гайки и шайбы для крепления деталей
- Сварочный аппарат или навыки сварки (если вы планируете сварить раму пресса)
- Инструменты для металлообработки (например, болгарка, сверло)
- Инструменты для деревообработки (если вы планируете обрабатывать дерево)
- Инструменты для работы с пластиком (если вы планируете обрабатывать пластик)
- Защитное снаряжение (очки, перчатки, маска)
Теперь, когда у вас есть все необходимые материалы и инструменты, вы можете приступить к созданию своего пресса. Вот пошаговая инструкция:
- Шаг 1: Запланируйте и нарисуйте чертежи своего пресса. Определите размеры и форму, которые соответствуют вашим потребностям. Вы можете использовать наши фотографии вдохновения и примеры, чтобы создать уникальный дизайн своего пресса.
- Шаг 2: Подготовьте все необходимые материалы и инструменты. Убедитесь, что у вас есть все, что нужно, чтобы начать работу.
- Шаг 3: Если вы планируете сварить раму пресса, приступите к сварке. Будьте осторожны и используйте защитное снаряжение.
- Шаг 4: Соберите раму пресса, используя болты, гайки и шайбы для крепления деталей. Убедитесь, что рама прочно закреплена и не имеет люфтов.
- Шаг 5: Установите домкрат внутри рамы пресса. Подгоните его так, чтобы он был удобно доступен для использования и мог обеспечить необходимую силу сжатия.
- Шаг 6: Проверьте работу пресса. Убедитесь, что все детали правильно работают и что пресс готов к использованию.
Вот и все! Теперь у вас есть свой собственный пресс из домкрата. Вы можете использовать его для различных целей: сжатия металла, дерева, пластика и многого другого. Не забывайте быть осторожными и использовать защитное снаряжение при работе с прессом.
Мы надеемся, что наши подробные чертежи и пошаговые инструкции помогут вам создать свой собственный пресс из домкрата. Не бойтесь экспериментировать и давать волю своей креативности. Ваш пресс станет надежным помощником в вашем творческом процессе.
Полезные советы и общие рекомендации
При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности. Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).
При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины. Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.
Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали. Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.
Руководство по сборке пресса
Рекомендации по сборке:
- Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом.Дрелью проделываются необходимые отверстия.
- Сварка рамы.По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
- Создаётся рабочий стол из металлического листа толщиной 10 мм.Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
- Фиксация оттягивающих пружин.Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.
- Самодельный пресс для гаража готов.Остается выполнить шлифовку и покраску для придания товарного вида.
Изготовить пресс для гаража вполне возможно самостоятельно, для этого необходимо приобрести материалы и инструменты. Схему или чертёж приспособления можно взять готовый или создать новый под нужные габариты. Готовое приспособление будет полезно каждому автовладельцу, выполняющему ремонтные работы самостоятельно.
А как часто вы пользуетесь прессовым приспособлением у себя в гараже?
Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража
С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат
Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.
Материалы и инструменты, которые использовались автором:
Список материалов:— швеллер (на 80);— профильная труба (квадратная, 40Х40, толщина стенок 3 мм);— стальной уголок;— гидравлический домкрат;— болты, гайки и другие мелочи.
Список инструментов:— сварочный аппарат;— ленточный отрезной станок или болгарка;— сверлильный станок;— гаечные ключи.
Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.
Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.
Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.
Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.
В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.
Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
Ремонт пресса гидравлического из домкрата своими руками
Из чего собирать пресс
Для сборки пресса потребуются сварочный аппарат
Для большинства водителей гараж является мастерской, в которой выполняются не только работы по ремонту автомобиля. Там часто проводятся те или иные монтажные мероприятия, связанные с какими-то усовершенствованиями в доме или на даче. А это предполагает наличие достаточно серьезного арсенала, рассчитанного на все случаи жизни.
Для сборки пресса потребуются такие инструменты:
- сварочный аппарат;
- углошлифовальная машина;
- рулетка;
- полировальный аппарат для металла;
- уровень;
- угольник;
- электрическая дрель;
- гаечные ключи;
- отвертки;
- керн;
- перфоратор;
- малярная кисть;
- маркер.
Из материалов нужно приобрести:
- электроды;
- диски для болгарки;
- уголок 40х40 мм;
- швеллер;
- уголки;
- гидравлический домкрат в рабочем состоянии;
- средство против коррозии;
- акриловая краска;
- мощные пружины (2);
- крепления, если изделие настенное.
Что понадобится для создания пресса своими руками
Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.
Материалы
Для создания прессовой конструкции приобретают следующие материалы:
- Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
- Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
- Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
- Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
- Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
- Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.
Инструменты
Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:
- резьбовую вилку;
- болгарку для разрезки металлических изделий;
- уровень;
- рулетку;
- электрическую дрель;
- слесарную ножовку;
- электроды со сварочным аппаратом для соединения металлических компонентов.
Гидравлический пресс: чертежи и конструкции
Выбор материала пресс-формы
При изготовлении форм для литья пластика очень важно понимать из какой стали будут изготовлены формообразующие детали, плиты формообразующих, направляющие и толкатели. Качество стали значительно влияет на ресурс формы, а также на ограничение по используемым материалам
Иногда производители пресс-форм, понимая, что потребность клиента в будущем не превысит кол-ва и 100 000 смыканий, немного лукавят заявляя, что поставляют оснастку с ресурсом более миллиона, хотя фактически продают пресс-формы из более мягкого металла с ресурсом всего 300 000
Особенно любят в России продавать пресс формы из дюралюминия убеждая потенциальных клиентов о больших эксплуатационных сроках этого материала
Иногда производители пресс-форм, понимая, что потребность клиента в будущем не превысит кол-ва и 100 000 смыканий, немного лукавят заявляя, что поставляют оснастку с ресурсом более миллиона, хотя фактически продают пресс-формы из более мягкого металла с ресурсом всего 300 000. Особенно любят в России продавать пресс формы из дюралюминия убеждая потенциальных клиентов о больших эксплуатационных сроках этого материала.
Варианты применения самодельного пресса

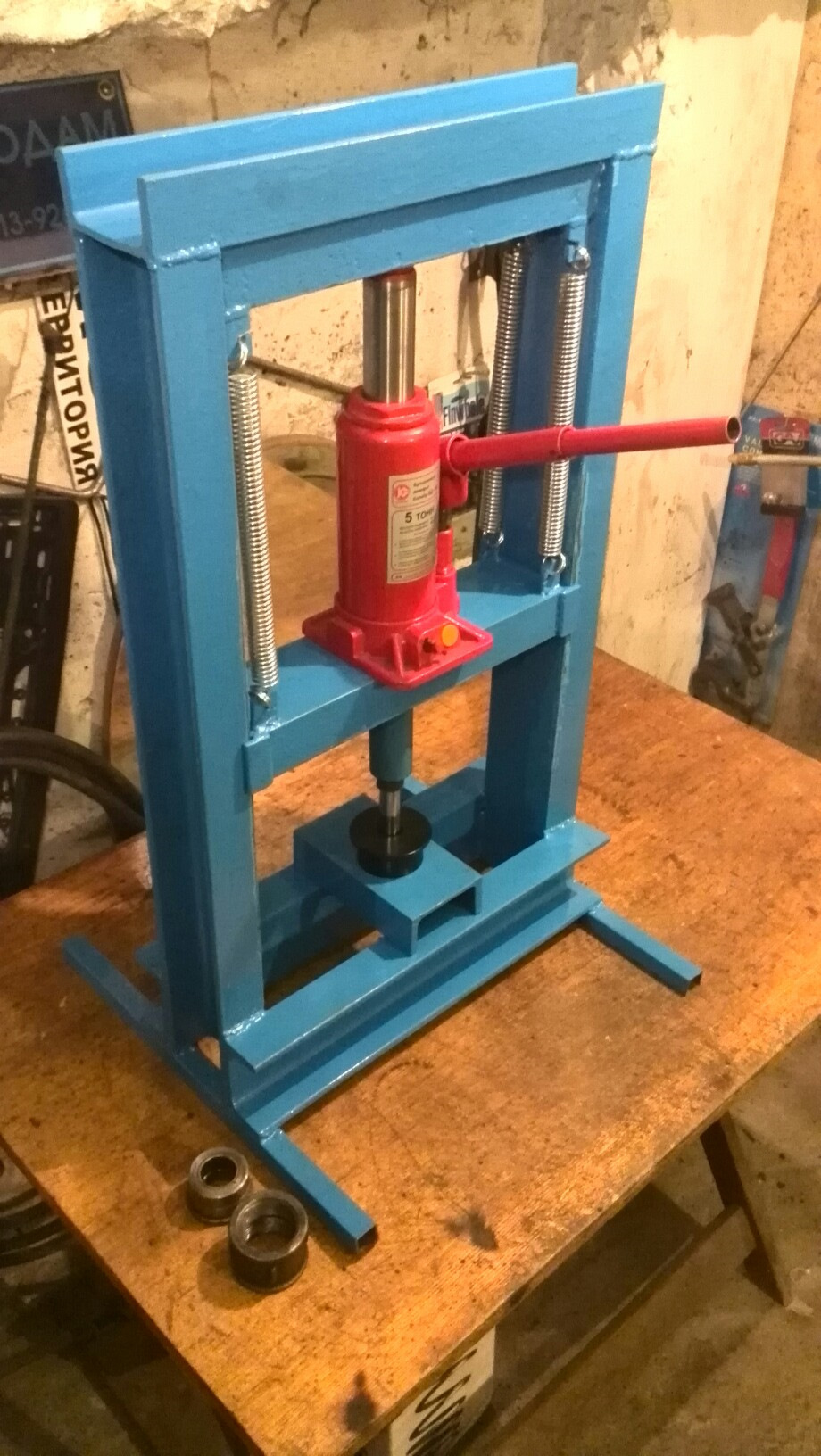

Самодельный гидропресс для гаража
В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.
Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.
Гидравлический пресс своими руками
Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку
Для бытового использования вполне достаточно сделать универсальный пресс, развивающий давление до 10 тонн. Более мощное изделие требует больших затрат на изготовление и много места, которое в гараже всегда ограничено. Крупные, больше напоминающие промышленное оборудование приспособления, не используются по всем своим возможностям. Большие габариты затрудняют выполнение работ с мелкими деталями, когда требуется высокая точность и аккуратность.
При проектировании необходимо обратить внимание на детали, которые впоследствии определят технические характеристики прибора:
- размеры (ширина, высота, глубина);
- общий вес оборудования, его тип передвижное или стационарное;
- рабочий ход поршня, что определяет предельные габариты обрабатываемых предметов.
В качестве источника создания давления используют изделия с зубчатым или гидравлическим приводом. Первый тип стоит меньше, но и возможности его ограничены. Гидравлические приборы мощнее и производительнее. Можно использовать бывшие в употреблении домкраты, которые потеряли презентабельность, но сохранили работоспособность.
Устройство пресса предполагает наличие мощной рамы, способной выдержать высокую нагрузку. Давление будет оказываться на верхнюю и нижнюю перекладину, а это означает, что они не должны гнуться, а сварочный шов следует дублировать дополнительной диагональной перемычкой. Нижнюю часть рамы необходимо сделать более тяжелой, чтобы она обеспечивала устойчивость и статичность всей конструкции.
Следующим вопросом, с которым нужно определиться, является величина внутреннего проема изделия. Рассчитывается данный параметр с учетом следующих исходных данных:
- Размер подъемника. Измеряется его высота с полностью поднятым и опущенным штоком.
- Максимальный размер детали, которые в перспективе планируется обрабатывать на станке.
- Наличие свободного места в помещении, на полу, в нише, на верстаке.
Оптимальным считается расположение платформы внизу, а надвигание давящей части сверху. Так обрабатываемые предметы проще уложить, их лучше видно, удобнее производить манипуляции с емкостями и жидкостями.
Когда проект завершен и проверен, инструменты и материалы подготовлены, можно приступать к практической части процесса.
Заниматься сварочными работами следует на безопасном расстоянии от строения
Для начала нужно подготовить рабочее место, так как заниматься резочными и сварочными работами в гараже не следует. Копоть испортит внутреннее покрытие, а риск возгорания от искр довольно велик. Поэтому заниматься сборкой следует на безопасном расстоянии от строения. Чтобы делать это с комфортом, можно соорудить небольшой навес, который защитит мастера и инструменты от солнца и осадков.
Сама работа состоит из следующих этапов:
- Сборка рамы. Осуществляется из швеллера 100х50 мм. Стороны выпиливаются и укладываются на ровное основание. Затем проводится выравнивание по вертикали, горизонтали и диагонали. Для точного выставления углов следует использовать шаблон. Сначала конструкция прихватывается точечной сваркой, затем делается окончательный шов.
- Присоединение нижней пластины. Она приваривается к нижней раме, придает изделию устойчивость, смещает его центр тяжести книзу.
- Сборка подвижной полки, на которой будет установлен домкрат. Для фиксации в раме используются полости в швеллере. Поддержание горизонтального положения обеспечивается пластинами с загнутыми краями и боковыми фиксаторами снаружи.
- Присоединение петель для пружины. Проще всего взять кусок уголка и сделать в нем отверстие соответствующего диаметра. Затем петли привариваются к верхней перекладине и подвижной полке.
- Установка домкрата. Быстрым и несложным решением считается сварка. Но лучше прикрутить прибор болтами. Так его будет проще отсоединить для проведения ремонта, замены или модернизации пресса.
- Зацепление пружин. Они должны быть слегка натянуты, чтобы полка с домкратом не опускалась самопроизвольно.
- Очистка изделия от окалины и грязи. Смазка подвижных соединений, покраска стационарных деталей.
Для простоты работы с предметами мелкого и большого размера можно установить съемный упорный элемент. Он служит для того, чтобы передвигать его по направляющей за счет винтового привода со штурвалом и закреплять рабочую плиту на минимальном расстоянии от штока.
Как работает гидравлический пресс
Чтобы понять, как работает этот механизм, нужно вспомнить, что такое сообщающиеся сосуды. Этим термином в физике называют сосуды, соединенные между собой и заполненные однородной жидкостью. Закон о сообщающихся сосудах говорит, что находящаяся в покое однородная жидкость в сообщающихся сосудах находится на одном уровне.
Если мы нарушаем состояние покоя жидкости в одном из сосудов, например, доливая жидкость, или оказывая давление на ее поверхность, чтобы привести систему в равновесное состояние, к которому стремится любая система, в остальных сообщающихся с данным, сосудах повысится уровень жидкости. Происходит это на основании другого физического закона, названного по имени ученого, сформулировавшего его – закона Паскаля. Закон Паскаля заключается в следующем: давление в жидкости или газе распространяется во все точки одинаково.
На чем же основан принцип работы любого гидравлического механизма? Почему человек может с легкостью поднять автомобиль, весящий больше тонны, чтобы поменять колесо?
Математически закон Паскаля имеет такой вид:
Давление P зависит прямо пропорционально от приложенной силы F. Это понятно – чем сильнее давить, тем больше давление. И обратно пропорционально от площади прилагаемой силы.
Любая гидравлическая машина представляет собой сообщающиеся сосуды с поршнями. Принципиальная схема и устройство гидравлического пресса показаны на фото.
Представьте, что мы надавили на поршень в большем сосуде. По закону Паскаля в жидкости сосуда начало распространятся давление, а по закону о сообщающихся сосудах, чтобы скомпенсировать это давление, в малом сосуде поршень поднялся. Причем, если в большом сосуде поршень сдвинулся на одно расстояние, то в малом сосуде это расстояние будет в несколько раз больше.
Проводя опыт, или математический расчет, несложно заметить закономерность: расстояние, на которые сдвигаются поршни в сосудах разного диаметра, зависят от соотношения меньшей площади поршня к большой. Тоже произойдет, если наоборот, силу прикладывать к меньшему поршню.
В этом и заключается физика и устройство гидравлического пресса: выигрыш в силе зависит от соотношения площадей поршней. Кстати, в гидравлическом амортизаторе используется обратное соотношение: большое усилие гасится гидравликой амортизатора.
На видео представлена работа модели гидравлического пресса, которая наглядно иллюстрирует, каково действие этого механизма.
Устройство и работа гидравлического пресса подчиняется золотому правилу механики: выигрывая в силе, проигрываем в расстоянии.
От теории к практике
Блез Паскаль, теоретически продумав принцип работы гидравлического пресса, назвал его «машиной для увеличения сил». Но с момента теоретических изысканий до практического воплощения прошло более ста лет. Причиной такого запаздывания была не бесполезность изобретения – выгоды машины для увеличения силы очевидны. Конструкторами предпринимались многочисленные попытки соорудить это механизм. Проблема была в сложности создания уплотнительной прокладки, которая позволяла бы плотно прилегать поршню к стенкам сосуда и в тоже время, давать возможность ему легко скользить, сводя к минимуму издержки на трение – резины ведь тогда еще не было.
Читать также: Подключения двигателя 380 на 220 без конденсатора
Проблема решилась только в 1795 году, когда английским изобретателем Джозефом Брамой был запатентован механизм, получивший название «пресс Брама». Позднее это устройство стали называть гидравлическим прессом. Схема действия прибора, теоретически изложенная Паскалем и воплощенная в прессе Брамы, нисколько не изменилась за прошедшие столетья.
С помощью чего можно запрессовать подшипник в сборочный узел? Вряд ли удастся сделать это лишь подручными предметами, ведь потребуется огромное усилие, недоступное человеческому телу. Зато доступно гидравлическому прессу.
Особенности и принцип работы гидравлического пресса
Гаражные гидравлические прессы позволяют обрабатывать детали и материалы под давлением. Работа механизма осуществляется посредством специальной жидкости, находящейся под повышенным давлением в системе.
Особенности конструкции:
- В составе два основных цилиндра или камеры.
- В меньшем из них давление жидкости увеличивается, и она передается в рабочую емкость большего размера.
- Цилиндры между собой соединяются трубопроводом или посредством специального канала.
- В большом отделении рабочая жидкость, которой обычно служит специальное масло, создает усилие на поршень.
- С его помощью давление передается на исполнительный инструмент.
- Затем на обрабатываемую деталь.
Схема гидравлического пресса для гаража
- Рабочий цилиндр монтируется обычно вертикально, и, как исключение, горизонтально.
- Развиваемое усилие до нескольких тонн, что зависит от требуемой его величины.
- Гидравлический пресс ручной для гаража применяется для гибки труб, запрессовки и выпрессовки деталей, изготовления резиновых и пластмассовых изделий.
- Такое устройство позволяет производить рихтовку элементов кузова авто, спрессовать старые бутылки, консервные жестяные банки, картон и другие операции.
- Цена готового оборудования достаточно высокая, а при самостоятельной сборке средства тратятся лишь на приобретение набора комплектующих. К тому же в этом случае можно сделать агрегат, который будет подогнан для потребностей выполнения работ в конкретном гараже.
Использование домкрата для гидравлического пресса
Виды пресса
Механизмы для спрессовывания макулатуры делятся на 3 основных разновидности:
- вертикальные;
- горизонтальные;
- пакетировочные.
Оборудование каждой категории имеет свои особенности, плюсы и минусы.
Горизонтальные
Такой вид оборудования представляет собой небольшие гидравлические станки (класс мини) для прессования бумажных отходов. Их основные особенности:
Схема гидравлического пресса
- Слабые технические показатели.
- Несмотря на компактные размеры, такие устройства перерабатывают много видов картона, бумаги, бутылки из пластика.
- Мини-пресс оказывает воздействие на бумагу с параметрами усилия в две тонны.
- Производственная мощность мини-устройств – 80 кг/час.
- Питание горизонтального агрегата осуществляется от однофазной сети с параметрами напряжения в 220 В.
- Примерные размеры спрессованных брикетов – 40*50*35 см.
- Отверстие для загрузки имеет размеры 50*50 см. Заполнения пресса бумажным вторсырьем производится ручным способом.
- Горизонтальное оборудование способно работать при температуре от -30 до + 45 градусов.
- Минимальный вес для прессования бумажных отходов – 10 кг. Максимальный – 20 кг.
- Мини-пресс для макулатуры горизонтальной разновидности по размеру составляет примерно 2 м, поэтому прессовальное помещение можно создать на ограниченном участке.
Цена таких станков начинается от 60 тысяч рублей.
Схематический чертеж горизонтального пакетировочного пресса
Вертикальные
Данный вариант оборудования имеет более «продвинутые» технические характеристики, по сравнению с предыдущей разновидностью:
Чертеж вертикального пакетировочного пресса
- Вертикальный пресс перерабатывает отходы бумаги, легкие ящики, пластиковую тару и даже чермет до 1,2 мм толщины.
- Такой пресс для макулатуры способен создавать нажимное усилие, которое в процессе прессования бумажных отходов будет равно шести тоннам.
- Вертикальное устройство по своей высоте составляет 1,5–2 м, что позволит оборудовать цех по прессовке своими руками на маленькой площади.
- Может брать питание от однофазной стандартной электросети с вольтажом 220 В.
- Вертикальный пресс на окончательном этапе создает брикеты 50-сантиметрового размера.
- Отверстие для загрузки имеет размер 40*50 см.
Цена на вертикальные устройства — от 75 тысяч рублей.
Пакетировочные
Пакетировочный пресс (ПГП) является незаменимым устройством для предприятий по приему вторсырья, но может использоваться на других фирмах. Данное оборудование имеет ряд особенностей:
- Высокая стоимость – от 120 тысяч рублей.
- Мощные технические параметры позволяют делать тюки компактного размера из большого сырьевого объема.
- Для ПГП характерны высокие размеры давления, которое он создает – 15–50 тонн. Этот параметр варьируется в зависимости от модели.
- ПГП специализированного типа способны выдавать при спрессовывании макулатуры брикеты, имеющие вес от 15 до 800 кг.
Схема разных видов прессов
Пакетировочный пресс в быту не требуется. Дома можно пользоваться простым гидравлическим или обычным механическим мини-устройством прессования.
Устройство и функции гидравлического пресса
Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.
Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.
Вариант исполнения гидравлического пресса заводского производства
Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.
В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.
Принцип работы гидравлического пресса
Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).
Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.
Особенности конструкции самодельного пресса
Каково устройство гидравлического пресса и как его сделать
В сельской местности требуется гидравлический пресс. И он был изобретен в 1975 году. Принцип его работы заключается в использовании соприкасающихся цилиндров с поршнями разного диаметра. Чем меньше гидравлический насос, тем мощнее приемный цилиндр, тем выше давление и меньше сила. Это похоже на вождение автомобиля с меньшей скоростью.
Принцип водопровода — гораздо проще для понимания
Как уже упоминалось выше, прямоугольная рама является наиболее распространенной формой гидравлического пресса. И главной проблемой при их строительстве является точный расчет. Конечно, первое, что необходимо сделать, это составить схему будущего типа. Это необходимо потому, что без этого будет трудно понять все соединения. Качество и скорость сборки машины зависит от того, насколько она детализирована.
Все элементы должны быть изготовлены из стали и иметь толщину не менее 15 мм. Это делается для того, чтобы избежать деформации рамы во время работы, так как силы прикладываются значительные. Главное, что нужно учитывать, — это сама конструкция. Гидравлические домкраты предназначены для работы в вертикальном положении, их нельзя устанавливать боком или штангой вниз.
Гидравлические прессы значительно облегчают механическую работу
Идеальным результатом является следующая конструкция Рама установлена на обращенной вверх прямоугольной раме. Рама располагается вертикально на концах с двумя направляющими и горизонтальными перекладинами, идущими вверх и вниз. Гидравлический домкрат устанавливается сверху, а сама шпала подвешивается к верхней части рамы с помощью пружины, так что при ослаблении домкрата шпала толкается назад.
Идеальный пример импровизированного гидравлического пресса
Таким образом, сконструированный гидравлический пресс опускается вниз при «накачивании» домкрата и поднимается вверх при ослаблении пружин. К нижней части балки можно приварить большие гайки. Затем на него навинчиваются различные насадки, необходимые для последующей работы.
Более удобный агрегат можно сконструировать при наличии отдельных гидроцилиндров и гидронасосов. Это позволяет установить ножной рычаг, обеспечивающий свободное движение обеих рук. Это может быть необходимо.
В целом, способ изготовления гидравлических прессов — дело каждого человека. И ответ на этот вопрос ограничен только воображением и желанием мастера. Проявив немного изобретательности, можно найти специальные устройства, которые отвечают всем требованиям удобства.
Чертежи гидравлических прессов — четко и ясно
Бить иди давить?
Прессовочные операции осуществляются в основном давлением и ударом. Ударная прессовка весьма экономична: от удара в металле заготовки возникает волна упругости, отчего металл лучше течет и меньше сопротивляется деформации. В практике любителей и мастеров-индивидуалов ударная прессовка широко применяется для холодной ковки металлов, особенно художественной. Ударные прессы выполняются чаще всего ударно-инерционными: энергия аккумулируется в механическом накопителе (маховике, падающем грузе). Затем накопитель вводится в зацепление с пуансоном пресса, который и бьет по заготовке. Ударно-инерционные прессы весьма компактны: такой пресс массой 1 т и размерами в плане ок. 1х1 м способен создать мгновенное усилие больше 1000 тс. Но ударная прессовка – одна из самых аварийно- и травмоопасных операций, поэтому далее будет рассмотрен только один вариант ударного пресса, пригодный для использования в домашней мастерской.
