Надежная деревянная приставная лестница своими руками: чертежи

Технология изготовления приставной лестницы

Приставная лестница своими руками изготавливается с помощью следующего набора инструментов и приспособлений:

• дисковая пила;
• стамеска;
• молоток;
• электрорубанок;
• шлифовальная машинка;
• электродрель с набором сверл;
• отвертка фигурная;
• рулетка;
• столярный карандаш;
• верстак.

Поэтапная инструкция по изготовлению приставной лестницы.

Для работы необходим чертеж. Его можно выполнить самостоятельно либо позаимствовать на одном из сайтов всемирной сети.

Брусья для тетив (вертикальных стоек) обрезают по одной длине и обрабатывают рубанком и шлифуются

Важно, чтобы их поверхность была гладкой.
На ровной поверхности будущие тетивы укладывают так, чтобы между верхними концами брусьев было расстояние 400 мм, а между нижними – 600 мм. Детали временно фиксируют, прибивая с двух сторон дощечки.
Заготавливают детали для ступеней и обрабатывают аналогично. Их длина вначале выбирается равной максимальному расстоянию между тетивами – 600 мм.
На расстоянии 290-340 мм друг от друга по всей длине опорных брусьев отмечают места для крепления ступеней.
Детали для ступеней подгоняют по расстоянию между тетивами и нумеруют, отмечая их позиции также и на боковой стороне тетив

Края ступеней рекомендуется делать с закругленными кромками.
По краям деталей для ступеней формируют шипы.
В соответствующих местах опорных брусьев стамеской вырубают пазы для крепления ступеней. Профиль и размер паза должен подходить к размеру шипа с небольшим зазором, позволяющим осуществить сборку.
На пазы и шипы деталей наносят столярный клей. Шипы оборачивают в один-два слоя марлей (можно заменить медицинским бинтом) и затем вновь обмазывают клеем.
Детали лестницы соединяют, начиная с верхнего ее края и плотно подгоняя друг к другу.
Под ступенями вверху и внизу в тетивах сверлят отверстия для стяжных болтов. Приставная лестница, размеры которой в длину превышают 2 м, должны иметь дополнительные стяжные болты.
Вставляют стяжные болты, по краям на резьбу накручивают гайки, подкладывая под них широкие шайбы.
Лестницу обрабатывают лакокрасочным средством.
К нижней части крепят шип или башмак, к верхней — специальные крюки.
Выполняются испытания.

Их длина вначале выбирается равной максимальному расстоянию между тетивами – 600 мм.
На расстоянии 290-340 мм друг от друга по всей длине опорных брусьев отмечают места для крепления ступеней.
Детали для ступеней подгоняют по расстоянию между тетивами и нумеруют, отмечая их позиции также и на боковой стороне тетив. Края ступеней рекомендуется делать с закругленными кромками.
По краям деталей для ступеней формируют шипы.
В соответствующих местах опорных брусьев стамеской вырубают пазы для крепления ступеней. Профиль и размер паза должен подходить к размеру шипа с небольшим зазором, позволяющим осуществить сборку.
На пазы и шипы деталей наносят столярный клей. Шипы оборачивают в один-два слоя марлей (можно заменить медицинским бинтом) и затем вновь обмазывают клеем.
Детали лестницы соединяют, начиная с верхнего ее края и плотно подгоняя друг к другу.
Под ступенями вверху и внизу в тетивах сверлят отверстия для стяжных болтов. Приставная лестница, размеры которой в длину превышают 2 м, должны иметь дополнительные стяжные болты.
Вставляют стяжные болты, по краям на резьбу накручивают гайки, подкладывая под них широкие шайбы.
Лестницу обрабатывают лакокрасочным средством.
К нижней части крепят шип или башмак, к верхней — специальные крюки.
Выполняются испытания.

Схема изготовления

Все материалы и инструменты подготовлены. Теперь можно приступать к работе. Пошаговый мастер-класс выглядит так:

1.     Зарубки на тетиве

На опорных брусках карандашом размечаем место расположения пазов для ступеней. Ширина паза соответствует ширине ступени, к примеру – 50 мм. Сбоку тоже переносим метки будущего паза. На нижней части отмечаем глубину – 15-20 мм и делаем пропил на эту глубину.

Теперь соединяем нижнюю (пропиленную на глубину 15-20 мм) и верхнюю часть отмеченного паза косой линией. Берем топорик, устанавливаем его на верхней метке паза и по намеченной косой линии вырубаем скос. Для этого постукиваем молотком по обуху. Затем нужно подровнять скос зарубки с помощью топора, используя его по типу рубанка. Таким же образом сделать все намеченные пазы.

Совет. Чтобы ускорить процесс, можно делать зарубки одновременно на двух тетивах. Для этого сбейте их временно друг с другом гвоздями.

2.     Шлифовка и покраска зарубок

Грани брусков с пазами необходимо слегка отшлифовать

Особое внимание при этом нужно уделить зарубкам. Шлифмашинкой тщательно обработайте скосы, чтобы их поверхность стала более гладкой, без зазубрин. Теперь необходимо прокрасить внутреннюю поверхность пазов

Теперь необходимо прокрасить внутреннюю поверхность пазов

Бруски с обработанными зазубринами отложить на время

Теперь необходимо прокрасить внутреннюю поверхность пазов. Бруски с обработанными зазубринами отложить на время.

3.     Изготовление верхней и нижней ступенек

Работа начинается с изготовления верхней и нижней ступеней. Для визуального отличия верха от низалестницаделается зауженной кверху и расширенной книзу. Поэтому верхняя ступень должна быть немного уже, а нижняя – шире, чем остальные. Ширина лестницы выбирается индивидуально. Распространенный вариант – 65 см внизу, 55 см – вверху. Сделайте разметку карандашом. Начертите с помощью угольника линии среза, лишнее отпилите лобзиком.

На верхней и нижней ступенях делаются отверстия под саморезы. Для этого от края бруска отступить 20 мм, прочертить с помощью угольника прямую линию, сделать отметку в ее центре. Просверлить отверстие в отмеченном месте. Оно должно быть сквозным, через него должна беспрепятственно проходить резьба самореза. Затем делается зенкование сверлом более крупного диаметра.

4.     Подготовка брусков под остальные ступеньки

После верхней и нижней делаются остальные ступени лестницы. Их длина соответствует расстоянию между тетивами. Торцы обрабатываются шлифовальной машиной. По каждому бруску нужно слегка пройтись рубанком. Делается это для того, чтобы аккуратно снять фаску на каждом бруске. Затем так же, как и в случае с тетивой, нужно слегка осветлить древесину шлифмашиной и сделать поверхность гладкой.

5.     Сборка

На земле расположить тетивы. Установить верхнюю и нижнюю ступени. Следить за тем, чтобы торцы ступенек находились заподлицо с боковыми гранями тетив. Через отверстия в ступенях сделать разметку на скосах пазов. Затем ступени убираются, а на поверхности скоса сверлится отверстие на 2/3 глубины.

Теперь необходимо прокрасить ту часть ступенек, где они соединяются тыльной стороной с тетивами. После этого перекладины ставятся на место и прикручиваются саморезами

При этом важно следить, чтобы саморез не расколол древесину. Иначе вся проделанная работа окажется бесполезной. Когда верхняя и нижняя перекладина прикручены,лестницауже имеет нужные габариты

Когда верхняя и нижняя перекладина прикручены,лестницауже имеет нужные габариты

Теперь остается только установить остальные ступени. Выложите перекладины так, чтобы они оказались заподлицо с боковыми частями тетив. Монтаж ступеней полностью соответствует технологии установки верхней и нижней перекладин

Когда верхняя и нижняя перекладина прикручены,лестницауже имеет нужные габариты. Теперь остается только установить остальные ступени. Выложите перекладины так, чтобы они оказались заподлицо с боковыми частями тетив. Монтаж ступеней полностью соответствует технологии установки верхней и нижней перекладин.

6.     Финишная обработка

После того, каклестницасобрана, можно приступать к ее покраске. Секретов здесь практически нет никаких. Нужно пройтись равномерно кистью с краской по всей поверхности изделия. Если через первый слой просвечивается древесина, то покрасить второй раз. Но делать это нужно, когда полностью просохнет первый слой. И еще один нюанс: чтобы краска не забивала шлицы в головке саморезов, их нужно немного выкрутить до покраски, а когда краска высохнет закрутить на место.

Вид конструкции

Внешне приставная лестница представлена в виде неразборной конструкции. Это значит, что для ее изготовления не понадобится каких-либо дополнительных крепежных элементов или шарнирных механизмов. В отличие от лестниц-трансформеров, такая модель не предназначена для разных положений и устанавливается строго вертикально под углом 60-75 градусов.

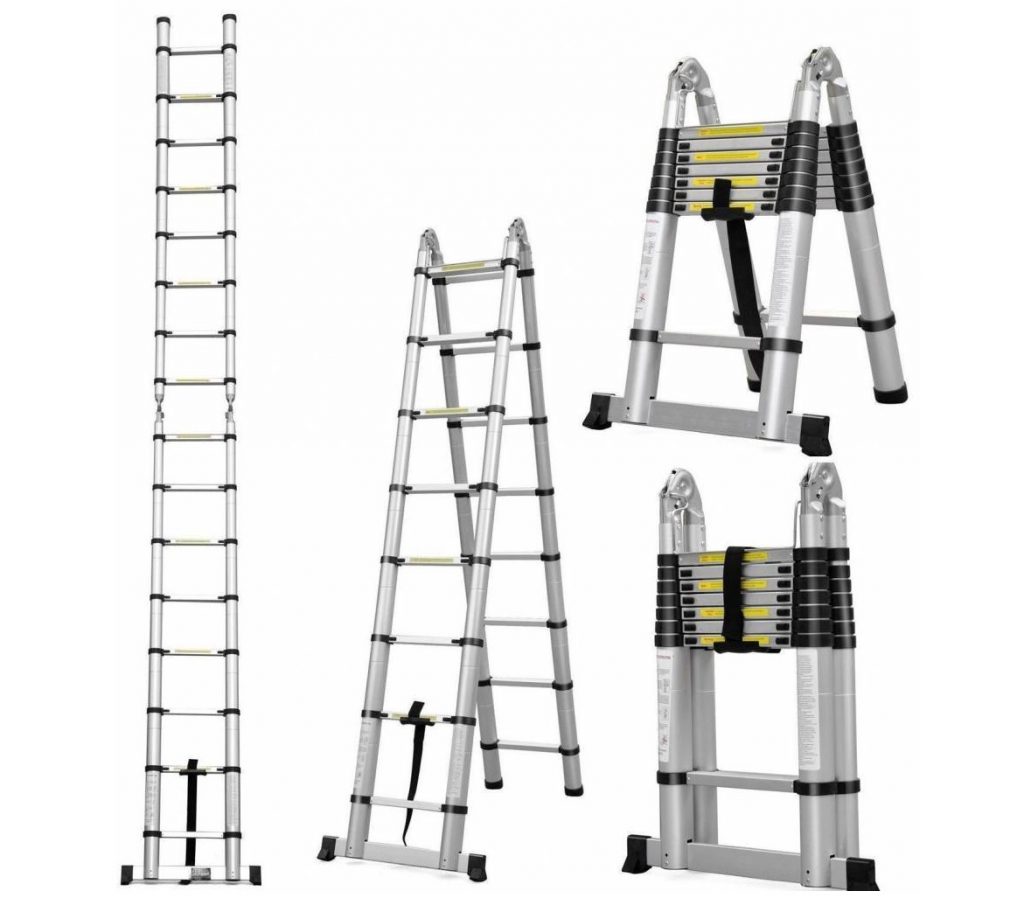

Переносная алюминиевая модель – отличная замена деревянной простой лестнице, но обойдется вам недешево. Чтобы сэкономить, стоит все-таки попробовать самостоятельно сделать лесенку из дерева. На изготовление простой модели не потребуется много времени или специальных знаний, достаточно лишь запастись небольшим перечнем инструментов, которые найдутся в каждом доме.

На видео: обзор многофункциональных лестниц-трансформеров.

Приставная лестница, изготовленная самостоятельно из дерева: обработка и покраска

Сделав приставную лестницу из натуральной древесины, обязательно нужно провести тщательную обработку и покраску готового изделия.

Обработка лестницы проводится в обязательном порядке, так как это позволяет:

• Защитить древесину от гниения;
• Повысить надежность;
• Увеличить период службы.

Согласно правилам безопасности применение масляных красок для окрашивания приставных лестниц категорически запрещено. Применение масляной краски для окрашивания лестницы делает ее ступеньки достаточно скользкими, что опасно, особенно при выполнении работ на высоте. Вместо масляной краски лучше всего использовать олифу. Ее необходимо нанести на всю поверхность древесины, желательно в несколько слоев, а затем, после полного высыхания покрыть изделие бесцветным лаком. Сцепление можно значительно повысить, если нанести на поверхность ступенек грунтовку, которая бывает нескольких видов.

Предварительная обработка и покраска древесины позволит избежать набухания и коробления, возникающие в результате попадания атмосферных осадков. Чтобы в процессе проведения обработки краска не забивала шлицы саморезов их лучше всего выкрутить, а после завершения всех процедур, вкрутить обратно. Краска очень простая в нанесении и для этого можно использовать кисточку или валик.

Разновидности и конструктивные особенности приставных лестниц из дерева

Деревянные лестницы приставного типа могут отличаться не только высотой и шириной. Их изготавливают в разном конструктивном исполнении.

Классический вариант – это прямолинейное приспособление с фиксированными размерами. У такого изделия самая простая конструкция. Оно изготавливается без использования шарнирных элементов и выдвижных деталей. В конструкцию такого инвентаря входят:

1. Длинные боковые опорные детали в количестве 2 штук. Это так называемые струны или тетивы, являющиеся основными несущими элементами приспособления. Благодаря таким деталям формируется вся конструкция.
2. Ступеньки-перекладины, соединяющие тетивы.
3. Усиливающие детали, к которым относятся стягивающие элементы, изготовленные из металла и имеющие вид шпилек с резьбой. Применяются также бруски. Они фиксируются под ступеньками. Получается, что на них опираются перекладины. Вместо брусков используют стальные уголки. Любой из вариантов повышает надёжность всей конструкции.

Стягивающий металлический элементИсточник lestnitsygid.ru

Дополнительно конструкцию оснащают накладками из резины. Они закрепляются на нижнем торце каждой тетивы. Это позволяет предотвратить скольжение лестницы по гладкой поверхности. Для устойчивости приставного изделия также используют накладки с металлическими штырями. Они тоже закрепляются внизу боковых опорных деталей. Штыри-колышки из металла втыкаются в землю, когда лестница используется на улице.

Для повышения безопасности использования классического неразборного варианта приставной лестничной конструкции дополнительно ещё применяются металлические крючки. Они используются в качестве страховочного крепления. Их закрепляют на верхнем крае каждой тетивы. С их помощью лестницу цепляют за конструкцию, на которую она опирается.

Кроме того, тетивы больших конструкций оснащают колёсиками для их удобного перемещения. При этом в конструкции подвижных элементов имеются блокираторы, предотвращающие произвольное смещение лестниц.

Деревянные приставные лестницы с металлическими крючкамиИсточник lazimbana.com

Разновидностью деревянной приставной лестницы является складная конструкция. Она может состоять минимум из двух классических вариантов изделия. Приспособления между собой соединяются шарнирными элементами. Эту конструкцию принято называть стремянкой.

К достоинствам складной лестницы относится компактность. Это позволяет хранить инвентарь в маленьком помещении. Раскладная модель часто используется внутри дома при организации доступа на чердак.

Деревянная приставная трёхсекционная лестница для чердакаИсточник prom.st

Калькуляторы расчета деревянных лестниц различных конструкций

Чаще всего возводят двухэтажные собственные дома. У некоторых получаются дома и большей этажности. Но все дома объединяет тот факт, что ещё на стадии проектирования продумываются лестницы. Последние служат не только главным переходом на верхние этажи, но и важным атрибутом в интерьере.

Главными мерилами, по которым выбирают материал и сооружают лестницы, являются безопасность, удобство, долгий срок службы и эстетический аспект. Чтобы правильно рассчитать размер лестницы, её ступеней, надо иметь точные размеры помещения, где вся эта красота будет находиться.

Размеры и количество стройматериалов для лестницы из дерева зависят от ее конструкции (прямая, с поворотами, винтовая и т.д.).

Если помещение позволяет, то сооружаются лестницы распашного типа. Они подходят для торжественного и немного помпезного интерьера. В нем распашная лестница подчеркнет все плюсы. Но чаще всего устанавливают узкую однопролетную лестницу, которая занимает мало места, но и украшает помещение.

Прямая деревянная лестница на тетивах

Самым востребованным материалом считается дерево, потому что любые изделия из него придают помещению изысканность и уют. При должном уходе, покрытии лаками деревянная лестница прослужит не один год. Главное, следить, чтобы до неё не добрался огонь, ибо дерево имеет существенный недостаток. Оно быстро подчиняется огню, который может уничтожить лестницу.

Деревянная лестница с поворотами на 90 градусов и ровными площадками

Самый важный элемент лестничной конструкции — ступень. Если вовремя и качественно спроектировать их, то это убережет владельцев дома от многих неприятностей. Рассчитывая необходимое количество ступеней, строго придерживаются нескольких правил.

Во-первых, размер и высота всех ступеней должны быть одинаковыми. Во-вторых, допускается сооружение лестницы с тремя ступенями, но никак не меньше. Максимальное разрешенное количество ступеней равняется восемнадцати. Проектируя дом, высчитывают приемлемый наклон лестницы. Он составляет не меньше 30 градусов.

Деревянная лестница с поворотными ступенями

Ступени делают такой же ширины, что ширина ступни человека. Тогда домочадцам не придется подниматься на цыпочках или делать лишние шаги. Существует общедоступная формула для расчета ширины стандартной лестницы: a=45-b.

В формуле a обозначает ширину ступени, b – высоту подступеника, а 45 – идеальную сумму этих двух параметров. Забежные и поворотные ступени рассчитываются по этой формуле лишь частично. Формула подходит для расчета ширины ступеньки прямо в её середины. К полученным результатам добавляют ещё 10 см

При сооружении лестницы в первую очередь обращают внимание не на компактность, а на комфортабельность

Винтовая деревянная лестница

Виды лестниц по типу конструкции

Первый вид — это обыкновенная неразборная конструкция. Основные ее параметры — длина и ширина — неизменны. То есть если сделать лестницу размером 2×0,6 м, то в таком виде ее и храним. При использовании ее верхнюю часть опирают на вертикальную поверхность, а нижнюю часть ставят на пол под углом 60-75º для устойчивости. Чем больше угол установки, тем больше места требуется, чтобы ее безопасно использовать. Такую лестницу своими силами сделать достаточно легко.

Второй вид — это раздвижная лестница. Она имеет пазы-направляющие, по которым двигаются разные части изделия. Принцип использования тот же, что и в первом случае, но по части хранения намного удобнее. Потому что длина в этом случае может меняться. Выдвигая по очереди секции лестницы, увеличиваем ее длину. Когда лестница больше не нужна, она опять принимает более компактный вид, что экономит место и удобно для хранения. А с изменением длины появляется возможность менять угол установки, что удобно в условиях использования на небольшой территории.

Третий вид — это складная приставная лестница. В ее основе лежит шарнирное соединение. С его помощью секции лестницы соединяются между собой, складываются и раскладываются. Чаще всего ее используют для чердачных помещений. Крепят верхнюю часть лестницы к потолку, а с помощью раскладных соединений собирают ее и поднимают под потолок, где она висит на специальных креплениях, пока не понадобится.

Такие лестницы обычно изготавливают из дерева, но есть варианты из профиля, металлических труб и других материалов.

Изготавливая лестницу своими руками, к выбору древесины нужно подойти внимательно. Древесину используют ровную и тщательно высушенную, желательно из хвойных пород деревьев.

Не используют материал, который:

• подвергся гниению;
• имеет поперечные трещины;
• с крупными сучьями и косослоями;
• поражен насекомыми.

Как и любая конструкция, лестница должна отвечать определенным стандартам, которые были выведены по итогам расчетов и испытаний. Этот ряд правил позволит сделать ее удобной и безопасной.

Основа из пленки

Пленка в качестве основы

Использование гидроизоляционной пленки, как основы, дает большие возможности для воссоздания водоема разной формы, даже самой необычной.

Пленка из ПВХ также не боится воздействия ультрафиолетовых лучей, температурных перепадов. Ее цвет сохраняется очень долго. Срок эксплуатации составляет до 10-15 лет.

Материал покупается с запасом (+50 см с каждой стороны), для хорошего закрепления его кромки по берегам.

Пленка ПВХ для пруда

Работа осуществляется в следующем порядке:

Отмечаются очертания при помощи известки или песка Выкапывается небольшой глубины ров. Выкопанная земля не выбрасывается Обозначаются новые очертания. Самым углубленным должно быть днище С помощью бечевки и измерительной ленты рассчитывается требуемый метраж гидроизоляционного материала Днище засыпается прослойкой песка. Затем стелется флизелин или геотекстиль, чтобы уберечь пленку от возможного соприкосновения с корнями или камнями Стелется пленка. Низ и уступы придавливаются галькой

Пруд потихоньку наполняется водой

Важно, чтобы материал основы оседал постепенно
По истечении 2-3 дней оформляются берега. Края целлофана заправляются. Поверх размещается плитка, камни, с засыпкой образовавшихся зазоров песком

Поверх размещается плитка, камни, с засыпкой образовавшихся зазоров песком

Шалфей: описание его лечебных свойств и возможных противопоказаний для женщин и мужчин, настои на травах и другая полезная информация о природном целителе

Выбор материала

Дерево

При изготовлении конструкций своими руками проще всего использовать деревянные доски, балки и брус. Их просто обрабатывать и крепить, готовая система презентабельна и экологична. Однако, доски необходимо обработать, ведь в погребе, как правило, сыро. Деревянные детали нужно защитить от гниения, вредителей, появления плесени, а также огня. Желательно сделать финишную лессировку средством, образующим защитную пленку.

Металл

Менее «чувствительный» к сырости материал также требует защиты от нее — иначе конструкция будет ржаветь. При использовании «вторичного» металла его необходимо тщательно очистить от следов коррозии. Для защиты от сырости лестницу красят эмалями и красками в 3-5 слоев. Готовая конструкция прочна, надежна, чтобы она служила долго, ее достаточно раз в несколько лет подкрашивать и следить за появлением ржавчины. Сделать конструкцию можно самостоятельно, из труб, швеллеров. Второй способ — заказать у изготовителей готовый каркас под рифленые металлические или деревянные ступени.

Бетон

Бетонная конструкция для погреба оптимальна, хоть сделать ее сложнее, чем другие и места она займет немало. Желательно выполнять работу еще при строительстве здания. Несмотря на трудоемкое изготовление и финансовые затраты, бетонные лестницы:

• не портятся от сырости, биологических воздействий — для защиты достаточно покрыть лестницу краской, облицевать плиткой или положить резиновые коврики;
• с годами становится только прочнее;
• не скрипит, выдерживает повышенные нагрузки и так далее.

Разновидности приставной лестницы

Простейший вариант переносной конструкции, с помощью которой можно добраться выше своего роста – приставная лестница, которая может еще быть складной или стремянкой. Главные требования – конструкция должна быть не только легкой, но и максимально надежной, к тому же ее цена должна быть приемлемой (см.также статью “Правильная покраска деревянной лестницы своими руками: изучаем технологию”).

Обычно в этом случае используют:

• профильные алюминиевые трубы;
• нержавеющую сталь;
• древесину.

Сегодня нас будет интересовать именно последний вариант, с учетом того, что регламентирует ГОСТ на деревянные приставные лестницы 26887-86. Также конструкция может быть следующего типа:

Обычная конструкция

Сразу нужно сказать, что изготовить ее своими руками сможет каждый, конструкции несложная и легкая в изготовлении.

Предварительно следует подготовить:

• деревянные сосновые брусы для тетивы размером 40х50 мм и для ступеней – 30х50 мм;
• любой универсальный клей.

Чертеж деревянной приставной лестницы не отличается сложностью

1. Ширина конструкции – 400-600 мм, чтобы по ней удобно было подниматься и опускаться.
2. Шаг ступеней – 250-350 мм.
3. Из бруса сечением 30х50 мм необходимо изготовить перекладины. На их торцах сделать прямоугольные шипы сечением не менее 15х30 мм.
4. Гнезда для них размечаются в тетивах и высверливаются с соблюдением размеров. Учтите, что перекладины не должны болтаться в тетивах, иначе конструкция не будет отвечать должной надежности.

Максимальная длина приставных деревянных лестниц не может быть более 5 м

1. Перед установкой в гнезда шипы смажьте универсальным клеем.
2. Положите тетиву на горизонтальной поверхности и зафиксируйте на ней все ступени, соблюдая плотное соприкосновение между ними.
3. Установите перекладины на другую тетиву, при этом вначале следует вставлять их на ½ шипа, и только после установки следующей вставлять полностью.

1. Срежьте нижнюю часть тетивы под углом, обеспечив ей устойчивое положение при использовании. Для надежности набейте снизу на срез резину, тогда она не будет скользить по бетону, или установите металлический шип, если будете использовать лестницу на грунте.
2. Покройте готовое изделие олифой, а затем водоотталкивающей краской.

Как сделать приставную деревянную лестницу своими руками самой простой формы

Складная конструкция

Теперь давайте сделаем удобную приставную модель, которую можно хранить в компактном виде. Вам понадобится деревянный брус сечением 40х40 мм и доски 100х20 мм, которые будут использованы в качестве перекладин (ступеней).

Кроме того, приготовьте:

• капроновый шнур;
• скотч;
• универсальный клей.

Обычно используются в конструкции три сегмента, которые фиксируются муфтой.

Последняя крепится на одной части стационарно с помощью клея и является своеобразным гнездом для тетивы следующего сегмента.

Можно самостоятельно изготовить чертежи приставной деревянной лестницы своими руками

1. Нарежьте из брусьев секции нужного размера.
2. Изготовьте 4 ступени размером 300х60х20 мм из доски 100х20 мм.
3. Сделайте муфту с учетом того, что с одной стороны она должна быть свободнее:

• возьмите брус сечением 40х40 мм нужного размера;
• обмотайте его скотчем, увеличив его толщину;
• нанесите клей на место установки муфты;
• приложите к торцу обмотанную скотчем часть;
• наложите коробку муфты на оба фрагмента;
• проклейте;
• обмотайте плотно капроновым шнуром;
• высушите изделие;
• уберите брусок, служивший расширителем.

1. Ступени изготовьте из доски 100 на 20 мм:

• распилите ее пополам;
• нарежьте требуемое количество.

1. Соберите секции, воспользовавшись любым методом:

• шип в гнездо;
• приклеивать ступени к тетиве и фиксировать капроновым шнуром.

1. Высушите изделие и покройте водоотталкивающей краской.

Приставная деревянная лестница своими руками с формой ступеней утиный шаг

Утиный шаг

Применяется тогда, когда приставная лестница является стационарной.

В этом случае форма ступеней будет несколько иной:

• высота – до 200 мм;
• ширина с одной стороны 300 мм, со второй – 150 мм.

Изготовление происходит таким же способом, как было описано выше. Метод крепежа – «шип в гнездо», при этом используют 3 шипа, так как ширина перекладины больше.

Способы, как сделать лестницу на тетивах своими руками

Существует несколько способов установки лестницы на тетивах. Наибольшей популярностью пользуются свободные и настенные лестничные тетивы. Настенную тетиву для лестницы можно видеть лишь с одной стороны лестницы, а свободная тетива, иначе называемая световой, проглядывается со всех сторон.

Именно эти свойства нужно учитывать, перед тем как сделать лестницу на тетиве своими руками и остановить свой выбор на какой-либо конкретной породе древесины, а также при обработке поверхности деревянных заготовок.

Сборка лестницы на тетивах отличается от монтажа конструкции на косоурах способом крепления. Ступени таких лестниц вставляются в пазы несущих балок, которые называются тетивами. Иногда в конструкции применяется только одна тетива. В таком случае монтаж второй стороны ступеней производится в стену.

Лестницы на тетивах могут быть открытыми и закрытыми. Лестницы открытого типа выглядят более легкими, а при создании закрытых конструкций используются подступенки, благодаря которым зрительно лестница кажется массивной.

Наиболее удобными и простыми для создания являются лестницы на тетивах с прямым маршем, в них крепление ступеней производится между двумя прямыми балками — тетивами. Такие лестницы могут быть одномаршевыми и двухмаршевыми — в зависимости от размера и дизайна помещения. Кроме того, конструкции на тетивах могут быть спроектированы с промежуточной площадкой или забежными ступенями. Форма лестничных площадок (прямоугольная, квадратная или закругленная) напрямую зависит от выбранной конструкции сооружения.

Одной из самых простых конструкций лестниц из дерева на тетивах, так же как и лестниц на косоурах, которая подойдет для начинающих мастеров, считается приставная (одномаршевая прямая). Угол наклона лестничного марша будет зависеть от количества свободной площади под конструкцию и от высоты этажа.

Если пространства недостаточно, то рекомендуется возвести двухмаршевую прямую лестницу с забежными ступенями или промежуточной площадкой. Благодаря этому можно сэкономить полезную площадь пола. К тому же такая лестница очень удобна в использовании.

Лестницы на тетивах своими руками можно изготавливать с подступенками, хотя в таком типе сооружений последние редко применяются. Из-за отсутствия этих элементов лестницы выглядят более легкими и не такими массивными.

Что касается декора, то в лестницах на второй этаж, монтируемых на тетивах, несущие балки так же, как и косоуры, вполне могут выступать в качестве элементов декора.

По желанию их можно оформить, например, с использованием художественной резьбы по дереву. Хорошим украшением является ковка по металлу, которая крепится к тетиве, изготовленной из дерева.

Ограждения играют не последнюю роль в дизайнерской концепции лестничного марша. Они могут быть выполнены из дерева или дерева с элементами ковки, нержавеющей стали. Ограждения, как правило, легкие, поэтому лестница выглядит еще более «прозрачной».

Еще одной отличительной чертой конструкции лестниц на тетивах является возможность размещения балясин в любом порядке и с любой периодичностью, что проблематично сделать в лестницах на косоурах, у которых порядок более ограничен.

Деревянные лестницы на тетивах, изготовленные своими руками, отличаются надежностью и удобством в эксплуатации. Они безопасны и долговечны, так как, несмотря на видимую легкость они способны выдерживать значительные нагрузки.

Основные принципы возведения лестничной конструкции на тетивах не отличаются от построения лестницы на косоурах. Проемы, опирания тетив на нижнюю и верхнюю балки строятся по тем же принципам, что и при монтаже лестниц на косоурах.

Главное отличие заключается в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски сверху, а в лестницах на тетивах ступени располагаются между досками (тетивами). Когда происходит воздействие вертикальной нагрузки на ступень, проступь прогибается вниз, а затем выпрямляется. При этом на ее концах образуется распор. Чтобы тетивы не разошлись в стороны, их рекомендуется соединять металлическим прутком диаметром 8-12 мм с резьбой на концах и гайками. Также можно применять тяжи других конструкций.

Одной из распространенных конструкций является лестница с врезными ступенями. При ее возведении в тетиве выполняют вырезы — пазы глубиной 15-20 мм, в которые будут вставляться проступи и подступенки. Для плотного прилегания проступи пазы тетивы должны быть с ровными плоскостями и одинаковой глубины.

Посмотрите видео «Лестница на тетивах», где показаны различные способы установки таких конструкций:

https://youtube.com/watch?v=2YSwsjJWhiQ

Требования и размеры деревянной приставной лестничной конструкции

Перед тем как сделать приставную лестницу из дерева своими руками, чтобы инвентарь был практичным и полезным, нужно познакомиться с требованиями к такому приспособлению:

• максимальная длина деревянный лестницы приставной конструкции может составлять 5 м;
• наибольшее расстояние между перекладинами-ступенями – 300-400 мм, а минимальное – 250 мм;
• наименьшая ширина инвентаря должна быть 400 мм;
• оптимальная нагрузка на каждый м2 – максимум 200 кг;
• ступени-перекладины обязаны закрепляться в пазах опорных элементов.

Основным требованием ко всем лестницам, включая приставные конструкции, является высокий уровень безопасности. Поэтому все детали приспособления обязаны не иметь острых краёв. При этом инвентарь из двух и более секций должен быть оснащён замковыми соединениями, которые не позволяют произвольно складываться и раскладываться изделию.

Двухсекционная лестница без острых угловИсточник tehno.su

Расчёт требуемых размеров подразумевает предварительную разработку чертежа лестничной конструкции. На нем отображают параметры изделия:

• сечение используемого пиломатериала;
• высоту и ширину инвентаря;
• шаг ступенек;
• вид крепёжных изделий (метизов);
• наличие и тип усиливающих элементов и дополнительных деталей, повышающих безопасность при эксплуатации конструкции.

Непосредственно сам расчёт размеров лестницы, которая приставляется к опорной конструкции под углом 70ׄ°, а иногда 75° при использовании страховочного крепления, подразумевает вычисление высоты приспособления. Для определения этого параметра измеряют расстояние от поверхности земли до точки, до которой нужно добраться. Потом к полученному значению прибавляют от 350 до 500 мм. Это необходимо, чтобы можно было лестницу использовать под нормативным уклоном.

Для определения длины приставной лестницы необходимо знать высоту точки выполнения работИсточник lestnitsygid.ru

Изготавливают опорные балки из брусьев. Их оптимальное сечение составляет 70*40 мм, но оно зависит от длины лестницы. Так, для изделия высотой не более 2 м можно использовать брус 50*50 мм. Если длина приспособления не превышает 3,5 м, подойдёт пиломатериал 100*25мм, который ставится на ребро. Когда инвентарь высотою до 6 м, применяют брус 100*50 мм. В этом случае опорные стойки лестничной конструкции тоже ставятся на ребро.

Для ступеней может использоваться брус того же размера, что и для тетивы. Однако перекладины короче по сравнению с боковыми стойками. Поэтому их сечение может быть меньше, но при этом они будут такими же прочными, как и тетивы. Так, к брусьям 70*40 мм подойдут ступени 50*30 мм.

При выборе брусьев для приставного лестничного приспособления учитывается порода и качество древесины. Специалисты отдают предпочтение износостойкому пиломатериалу. Поэтому часто используются хвойные породы, обладающие хорошей прочностью и доступной ценой. Материал для приставной лестницы должен быть не только идеально ровным, но и без дефектов, включая трещины, сучки и косослой.

На брусьях для приставной лестницы не должно быть косослоя, сучков и трещинИсточник lestnitsygid.ru
