Собираем кессон для скважины своими руками

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов

Стандартные габариты кессонов различных типов

Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

  • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
  • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
  • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.

Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.

Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

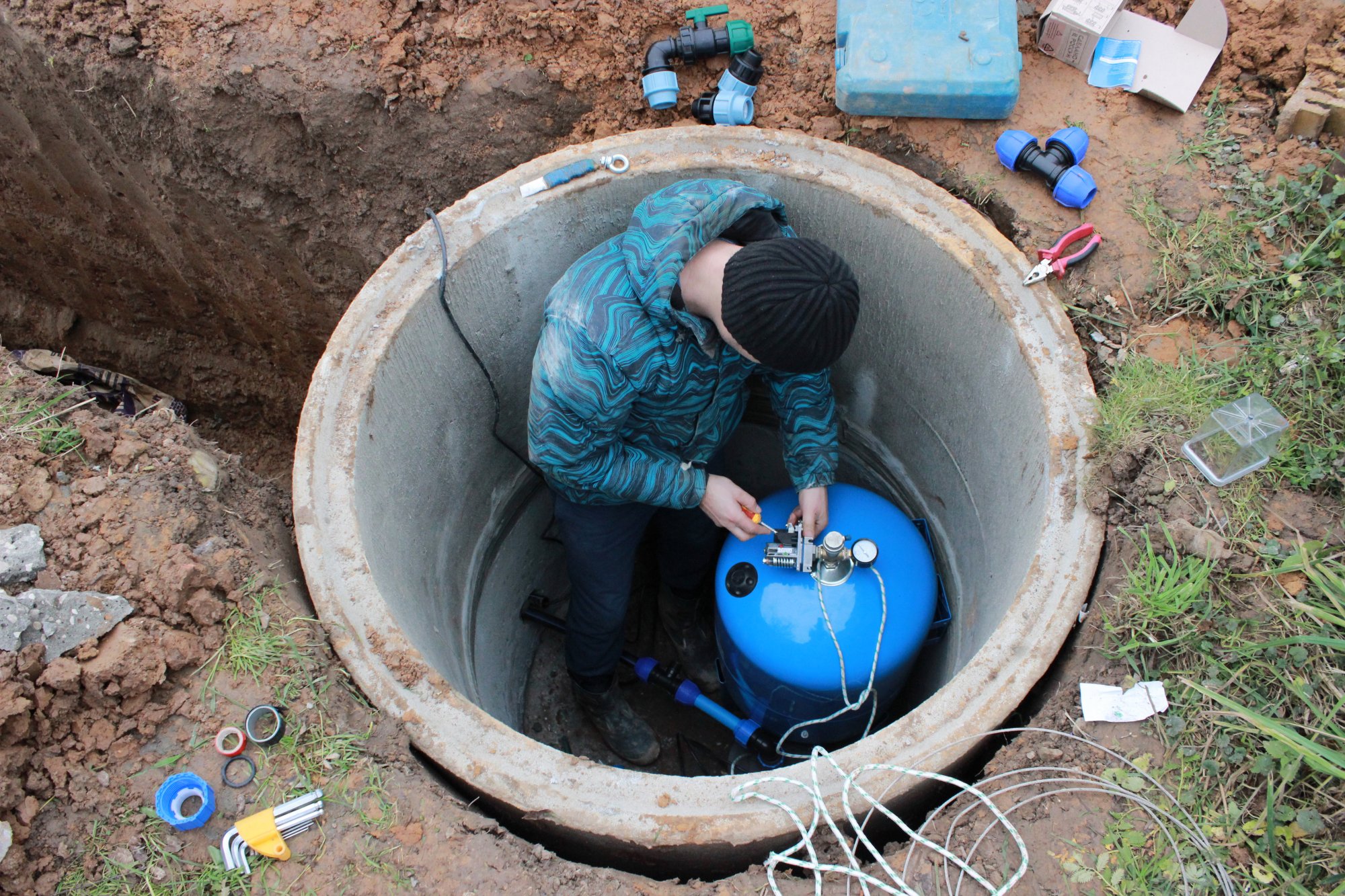

Завершающая установка гидробака

Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

При монтаже накопительного бака параллельно устанавливается обратный клапан для воды. До и после конструкции бака монтируется кран для дренажа. Для надежной фиксации гидробака рекомендуется использовать уплотнитель из резины.

Важные моменты при обустройстве

Строительство монолитного сооружения из бетона своими руками

Когда запроектировано создание своими руками бетонного кессона, для него наиболее оптимальной является четырехугольная форма, поскольку это в значительной степени облегчает работу по строительству опалубки. Сначала необходимо разобраться с размерами котлована под сооружение, который нужно выкопать.

Длина и ширина основы конструкции обычно равны и их рассчитывают так: к ее внутреннему размеру добавляют толщину двух стенок, составляющую 10 сантиметров и двух пазух по 15 сантиметров – их в дальнейшем заполнят грунтом.

После определения параметров ямы, приступают к вычислению ее глубины. Она должна превышать высоту стенки камеры на 30 – 40 сантиметров. За счет этой разницы на дне котлована обустраивают дренаж. Данную технологию выбирают, если не запланировано бетонирование основы конструкции.

При выполнении разметки места будущего котлована нужно помнить, что камеру относительно обсадной трубы размещают не симметрично, в результате чего свободного пространства для работы спустившегося в конструкцию мастера будет больше. В этом случае также получится более удобно расположить оборудование.

Когда обустраивается бетонный кессон для скважины, после того, как известны размеры и расположение ямы, приступают к проведению земляных работ. В ходе их реализации можно одновременно прокапать траншею к дому для прокладки трубопровода.

Если котлован готов, начинают обустраивать дренаж, состоящий из двух компонентов:

  • песчаной подушки высотой до 10 сантиметров, для чего насыпают песок и утрамбовывают его;
  • щебня высотой примерно 15 сантиметров.

В первом варианте стенки котлована задействуют в качестве наружных элементов опалубки. Бортики ямы прикрывают плотной полиэтиленовой пленкой, чтобы вода, содержащаяся в бетонном растворе, не проникала в грунт. После этого собирают из арматуры каркас. Для него используют стальную крупноячеистую штукатурную сетку или своими руками связывают ее с 30-сантиметровым шагом.

Арматуру закрепляют так, чтобы она располагалась внутри создаваемого бетонного слоя, и потом устанавливают еще одну стенку опалубки, для которой задействуют древесно-полимерные плиты или обычные доски.

Для второго способа строительства опалубки используют щиты, сбиваемые из досок. Их помещают в котлован так, чтобы получились двойные стенки, между которыми размещают арматуру, после чего можно выполнять заливку раствора. Данный вариант требует применения большого количества досок, но зато позволяет обустроить дренажные пазухи, а это в первом варианте невыполнимо. Эти пазухи востребованы, когда грунтовые воды залегают высоко, иначе сооружение окажется затопленным.

Далее приступают к приготовлению раствора, ручное замешивание которого является трудоемким процессом. Лучше арендовать бетономешалку или собрать ее собственноручно из металлической бочки нужного размера. Для подачи смеси в опалубку делают лоток, можно задействовать и старую водосточную трубу, заранее разрезав ее вертикально.

Бетон следует заливать несколькими не толстыми слоями, при этом каждый из них уплотняют. С этой целью пользуются электрическим вибратором – дорогостоящим специальным инструментом. Его лучше брать напрокат.

Этот инструмент нужно резко погружать в залитый бетонный раствор и потом медленно его извлекать, раскачивая приспособление из одной стороны в другую. Вода и воздух при выполнении штыкования перемещаются к поверхности, а бетон становится плотнее.

Когда вся конструкция полностью залита, ее следует правильно высушить. В течение первых 3 – 5 дней раствор еще не схватился и поэтому бетону требуется поддержание уровня влажности. Причиной данного процесса является то, что при застывании в его верхних слоях происходит активное испарение жидкости.

Если количество влаги недостаточное, поверхность бетонного сооружения начинает покрываться трещинами, а это приводит к понижению его прочностных характеристик. Поэтому на бетон после завершения заливки периодически брызгают воду или в жаркую погоду покрывают влажной тканью.

При сооружении своими руками бетонного кессона для скважины, через неделю опалубку можно снимать, но бетон абсолютную прочность наберет примерно по истечении месяца. После этого проводят финишные работы.

Легче и проще всего монтировать плиту перекрытия с люком, изготовленную в заводских условиях. Другим вариантом является заливка перекрытия цементным раствором, но для этого потребуется сооружение горизонтальной опалубки. Выполняются такие работы аналогично тому, как описано выше. После окончательного высыхания конструкции необходимо произвести гидроизоляцию.

Устройство кессона для скважины

Проводка коммуникаций в частном доме предполагает в том числе и наличие системы подачи чистой питьевой воды. Для правильного монтажа системы водопровода необходимо учесть несколько важных моментов. Во-первых, водопровод должен либо находиться на глубине ниже уровня промерзания грунта, либо быть снабженным системой активного обогрева. Такая система обходится недешево, поэтому кессон, зарытый на глубине около двух метров, считается более дешевым, но не менее эффективным способом организации подачи воды.

Устройство кессона для скважины

Кессон представляет собой герметичную емкость цилиндрической или квадратной формы, выполненную из водонепроницаемых материалов. Он помогает защитить воду из скважины от смешивания с грунтовыми водами, а также замерзания в зимний период. В условиях суровой русской зимы кессон дополнительно утепляют при помощи вспененного полимера или пенопласта. Снизу в кессон входит обсадная труба скважины, а с боку выходят трубы водоснабжения.

Размеры кессона в каждом отдельном случае рассчитываются индивидуально. Нет смысла делать кессон большого размера, так как в таком случае вы просто потратите лишние строительные материалы. Обычно кессон строят с расчетом на то, чтобы одному человеку внутри кессона было удобно проводить обслуживание и ремонтные работы. Для этих целей, как правило, достаточно сделать кессон диаметром один метр, и высотой около двух метров. Таких размеров будет достаточно, чтобы свободно разместить внутри кессона насос, автоматику для его управления, манометры и фильтры и уберечь его от промерзания.

Назначение и виды кессонов

Кессон под скважину, изготовление своими руками

Кессоны для скважины, в зависимости от выбранного материального исполнения, имеют специфический процесс изготовления своими руками, каждый из которых требует отдельного рассмотрения.

Земляные работы

Глубина земляной выработки должна быть на 0,2 – 0,5 метра ниже границы промерзания грунта, а размер в свету определяется потребностями и должен составлять:

  1. Минимум – 140х140 см;
  2. В среднем – 190х190 см.

Если кессон предназначается для насосной станции его размеры должны учитывать компоновку оборудования и позволять его беспрепятственное обслуживание по месту, тогда рекомендуемый размер выборки определится как 240х240 см.

При обустройстве котлована требуется сместить периметр таким образом, чтобы обсадная труба находилась не посредине, а на осевой линии первой трети длины или ширины. Делается это для удобства обслуживания и установки сопутствующего оборудования.

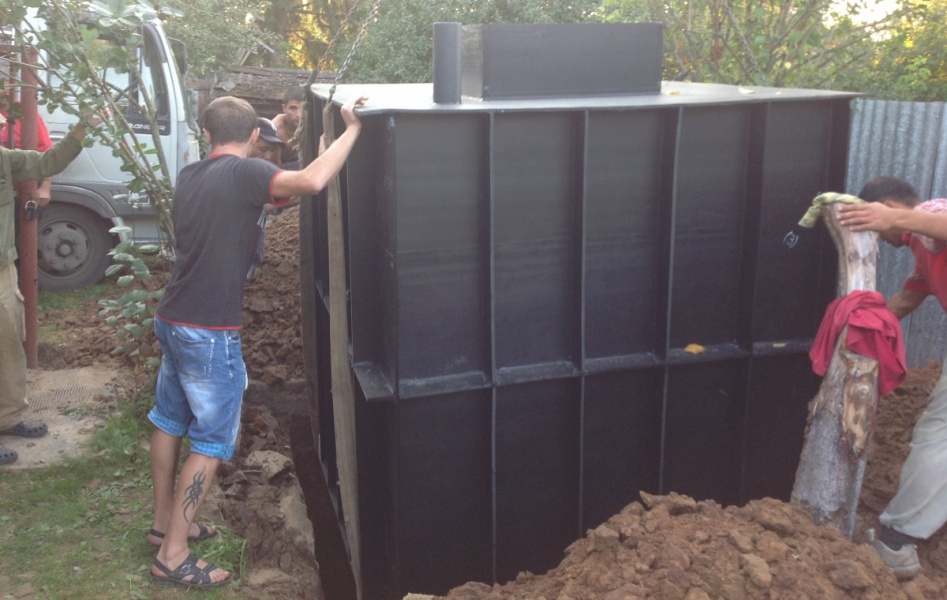

Металлические кессоны для скважины

Для боковых поверхностей необходимо выполнить усиление при помощи швелеров шириной 50 – 100 мм, привариваемых снаружи короба по всему периметру, на расстоянии 0,5 – 0,7 м между друг другом и от граней.

К отверстию в верхней плоскости привариваются оголовки в виде обечаек соответствующих диаметров, которые будет выступать над поверхностью земли и служить опорной поверхностью для люка-лаза и вентиляционным патрубком соответственно.

Кирпичный кессон под скважину

Открытый периметр следует оборудовать перекрытием с отверстием для люка, для выполнения которого требуется выполнить укладку стандартной плиты или выполнить заливку, которая будет включать в себя последовательность мероприятий, перечисленных далее.

Кирпичный кессон

Застывание бетона происходит в течение 7 – 10 дней, в течение которых он должен быть укрыт пленкой от попадания влаги, мусора и грунта, а также периодически его требуется смачивать путем пролива водой из лейки 1 – 3 раза в сутки.

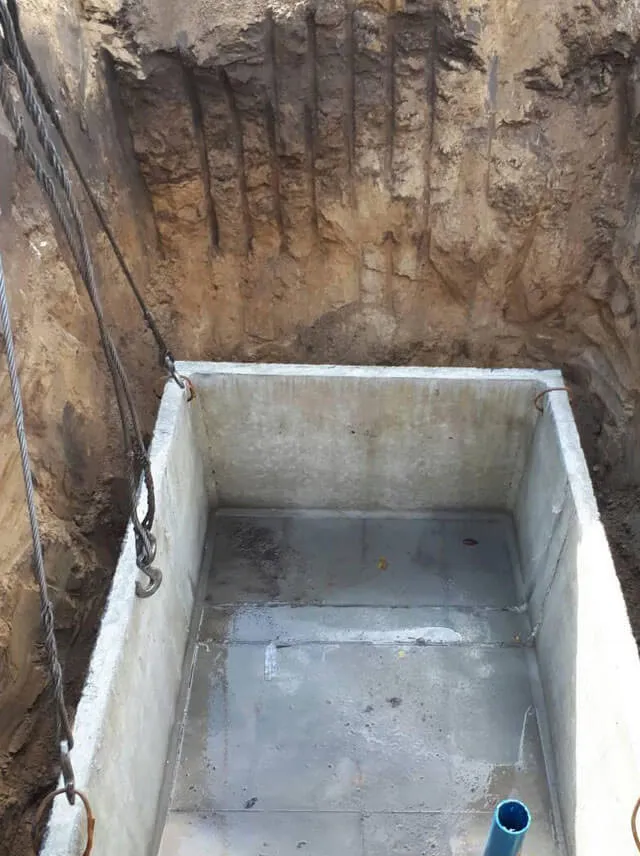

Бетонный кессон под скважину

Кессоны для скважины, изготавливаемые своими руками методом заливки формы, обустраиваются следующим образом:

После застывания корпуса короба необходимо залить плиту потолочного перекрытия в последовательности, описанной выше, для кирпичной конструкции.

По окончании бетонных работ производится засыпка зазоров между стенами и грунтом, при этом производится предварительная укладка листов рубероида с нахлестом 70 – 120 мм в качестве наружной гидроизоляции конструкции.

Засыпаемая смесь прижимает листы к коробу в результате чего их дополнительное крепление не требуется, главное, чтобы между рубероидом и стеной не попал грунт или утеплительная песчано-цементная смесь.

Обустройство скважин

Когда дело доходит до получения большого количества воды, скважины с применением кессона могут быть лучшим решением для ваших потребностей в водоснабжении. У нас вы можете заказать обустройство скважины, включая монтаж пластикового кессона или монтаж металлического кессона. Кессонные скважины состоят из центрального герметичного резервуара, оборудованного горизонтальными экранами, предотвращающими просачивание воды из грунта. Вода втягивается в смонтированный кессон через водоподъемную трубу в обсадной трубе, на которую он установлен.

Монтаж кессона имеет ряд экологических и эксплуатационных преимуществ по сравнению с традиционными вертикальными скважинами или системами поверхностного водоснабжения:

Обустройство скважины с применением монтажа кессона предусматривает весьма низкие эксплуатационные расходы;

Скважины с применением кессона занимают мало места;

Экономия на земляных работах при ремонте и обслуживании.

Существует несколько разновидностей кессонов, позволяющих обустроить скважину у Вас на участке: пластиковые, металлические (стальные) кессоны и бетонные (кольца). У каждого способа есть как достоинства, так и свои недостатки:

Стальные кессоны — самые распространенные. Кессон устанавливается на скважину в заранее вырытый котлован и является герметичным боксом для смонтированного в нем насосного оборудования. Существует различные формы металлических кессонов: цилиндрические (круглые), квадратные и прямоугольной формы.

Выбор той или иной формы и размера монтируемого кессона напрямую зависит от выбираемого Вами объема гидроаккумулятора и дополнительного оборудования, требуемого для осуществления регулярной доставки воды в строения на участке. Как показывает практика, наиболее распространенными являются кессоны цилиндрической формы. В нем свободно помещается типовой пакет насосного оборудования (гидробак на 50-100л., автоматика управления насосом), а также можно организовать необходимое количество водоразборных точек, включая выход на летний полив участка.

Преимущества металлических кессонов:

  • Герметичность
  • Ремонтоспособность
  • Большой вес

Недостатки металлических кессонов

Ограниченный срок эксплуатации (со временем, подлежит коррозии)

Пластиковые (полипропиленовые) кессоны

Уже несколько лет, у дачников набирает особую популярность монтаж пластиковых кессонов. Существует ряд как преимуществ так и недостатков в использовании пластиковых кессонов. Вот основные из них:

Наши пластиковые кессоны изготавливаются из материала: полипропилен (первичный). Внутри кессон оснащен дополнительным усилением поперечинами из пластика, внутри которых проходят стальными трубы, диаметром 32мм, что добавляет жесткости и невосприимчивости к внешнему давлению грунтов и грунтовой воды. Кессон оснащен удобной пластиковой лестницей, смонтированной внутри.

Герметичное соединение обсадной трубы с каркасом кессона обеспечивается уникальной муфтой, разработанной в России (AQVA-stop) оснащенной резиновой прокладкой. Муфта изготовлена литьевым методом и не имеет стыковых соединений, что добавляет ей прочности и герметичности.

Кессон мало весит и исключает необходимость задействования какой-либо спец.техники. Свойства материала, из которого изготовлен пластиковый кессон (полипропилен), он не подвержен негативному воздействию грибковых налетов и бактерий.

Пластиковый кессон — самый универсальный в обустройстве водозаборных скважин.

Преимущества пластикового кессона:

  • Высокий срок эксплуатации;
  • Проще в установке.

Недостатки пластиковых кессонов:

  • Обязательно необходимо якорить (риск всплытия);
  • Пластиковый кессон дороже металлического.

Бетонные кессоны (кольца)

Монтаж бетонных колец различного диаметра — это самый недорогой способ обустроить скважину на воду. Основным преимуществом такого обустройства может быть лишь сравнительно небольшой ценник. Но нужно учитывать и ряд минусов, которые несет в себе этот тип обустройства:

Недостатки при монтаже бетонных колец:

Слабая герметичность бетонных колец;

Отсутствие возможности монтажа гидроаккумулятора и автоматики внутри колец ввиду постоянной сырости.

Источник

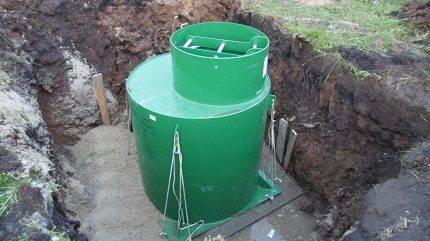

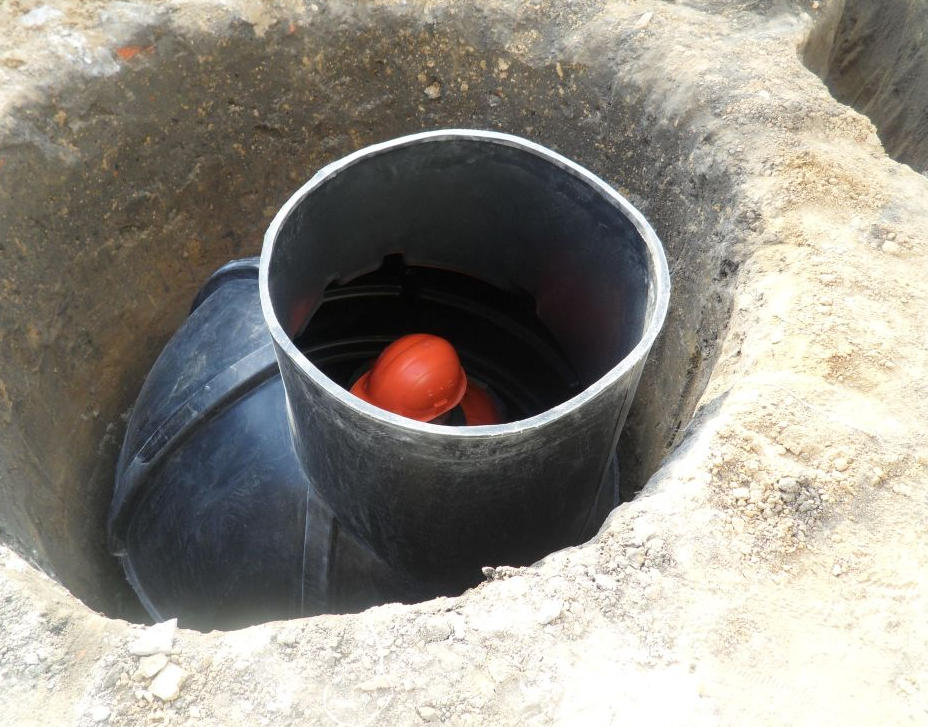

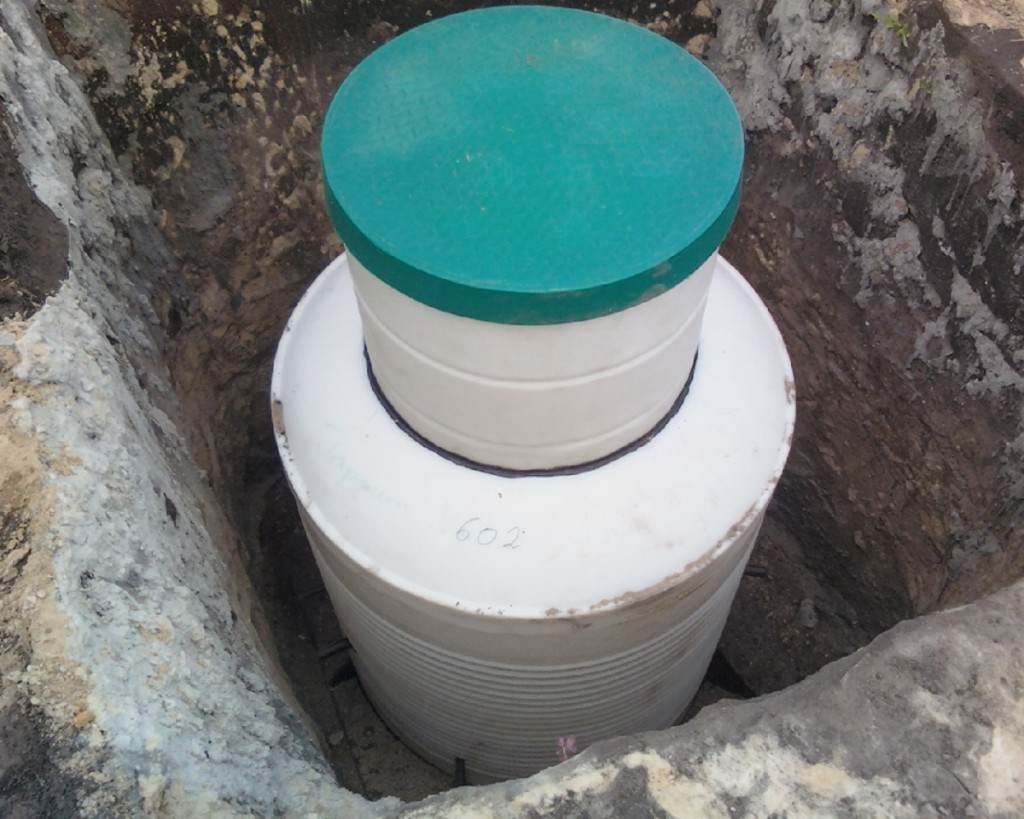

Установка пластикового кессона для скважины

Кессон – это такое герметичное устройство в форме цилиндра, которое устанавливается в скважинном устье. Его основная задача защищать скважину и оборудование от неблагоприятных условий.

Устанавливать кессон для скважины нужно в несколько этапов

Для того чтобы его установить, необходимо по кругу скважины выкопать котлован, который будет чуть больше самого кессона

Также очень важно не забыть сделать для него неглубокую яму. Когда работа с котлованом будет завершена, можно приступать непосредственно к организационной работе. Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:

Она немного похожа на работу по закладке фундамента и состоит из следующих этапов:

На выроненную землю засыпается песок; Сверху песка засыпается мелкий гравий; После этого идет закладка каркаса из армированного металла, который увеличит жесткость и стойкость конструкции; После этого идет заливка бетона и ожидание его полного высыхания. Далее идет насадка кессона на обсадную трубу. Для удобства она должна выступать из земли на 80-100 см. После насадки можно приступать к установке оголовка

Очень важно все сделать аккуратно. Основа и труба должны быть перпендикулярны друг другу

Когда установка будет завершена, необходимо приступить к закреплению сооружения. Сделать это можно по-разному. Некоторые конструкции оснащены специальными полостями для бетонной заливки. Другие — гидроаккумулятором, который дает возможность просто привязать кессон к опоре.

Когда монтажные работы останутся позади, а почва просохнет, можно засыпать и утрамбовать все промежутки землей. А для того чтобы кессон не деформировался или не всплыл со временем, необходима бетонная заливка. Но делать это можно только после того, как будут выведены труба и электрические кабели. Когда бетон полностью застынет, можно произвести установку насосной системы.

Устройство кессона и его назначение

Приямок имеет форму куба или цилиндра с сечением не менее одного метра и высотой около двух метров. Окончательные размеры шахты рассчитывают, учитывая уровень промерзания грунта в регионе. Уменьшать диаметр колодца нет смысла – в нем должно поместиться рабочее оборудование и остаться свободный доступ к технике для осмотра и профилактического обслуживания.

Основная задача кессона – защищать оголовок скважины, электрооборудование и трубы от влаги, мороза и внешних воздействий

В устройстве этого важного сооружения нет ничего сложного. В верхней части всегда предусматривают люк для доступа к технике, а в нижней – вход для обсадной трубы

Для подключения водопроводных труб делают отверстия в стенках герметичной емкости.

Внутреннее обустройство кессона

Сооружение из кирпича

Обустройство КДС

Оснащается следующим оборудованием:

  • Насос: погружной или поверхностный.
  • Система фильтрации.
  • Гидроаккумулятор.
  • Блок автоматики.
  • Запорная арматура.
  • Трубопровод.
  • Обратный клапан.
  • Измерительные приборы (манометр и прочее).

Монтаж должен осуществляться согласно некоторым требованиям:

  1. Глубина не меньше 2000 мм.
  2. Обсадная труба должна быть по центру котлована.
  3. При сооружении емкости из бетона обустраивается основание из щебня и песка.
  4. Стенки бетонного или кирпичного КДС обязательно гидроизолируются.
  5. Яма должна иметь размеры по периметру на 300 мм со всех сторон больше.
  6. При покупке ПВХ-конструкции гидроизоляционные работы не нужны.
  7. С внутренней стороны сооружение обязательно утепляется теплоизоляционным материалом.
  8. При условии наличия грунтовых вод камеру монтируют в готовом виде. Все действия по предотвращению проникновения влаги происходят на поверхности.

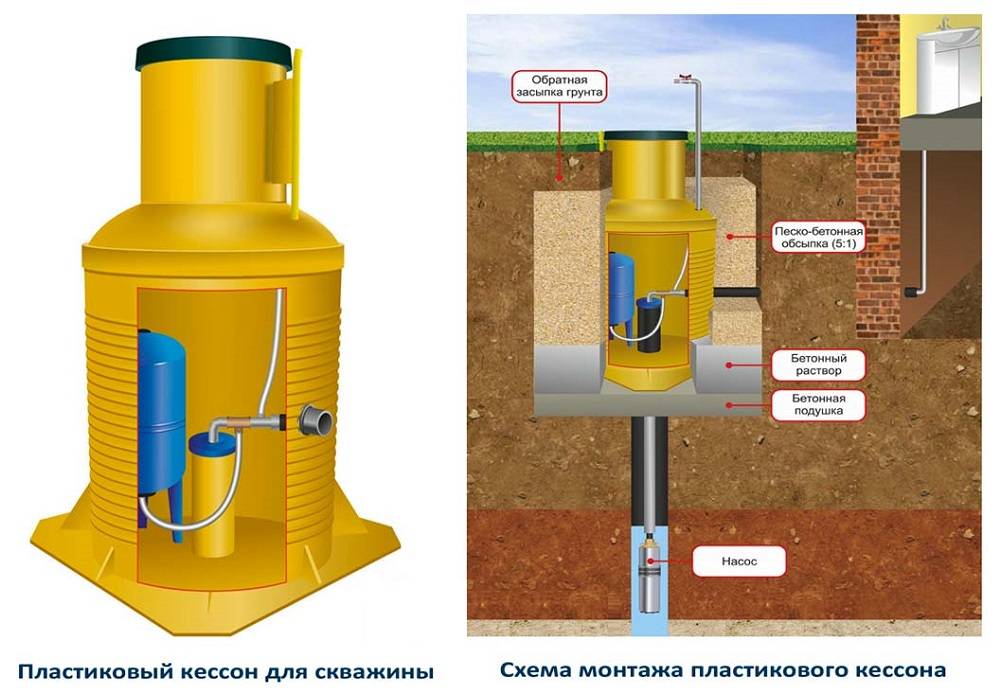

Монтаж

В зависимости от типа и материала кессона порядок монтажных работ может отличаться, например, установка более легкой пластиковой камеры требует заливки в основание так называемой бетонной подушки, металлические и железобетонные кессоны нуждаются в дополнительной тепло- и гидроизоляции.

Начинается же всё с подготовки котлована. Вокруг обсадной трубы выкапывается яма диаметром примерно на 50-60 сантиметров шире диаметра кессона.

Яму необходимо углубить с учетом обустройства бетонной заливки, но с таким расчетом, чтобы горловина кессона выступала как минимум на 10 сантиметров над поверхностью почвы. Это необходимо для предотвращения попадания внутрь дождевых и поверхностных вод.

На дно котлована заливается бетонная подушка толщиной 20-25 см, затем подготавливается сам кессон, в стенках которого вырезается отверстия под трубопровод и электрические кабели.

Подготовленная камера опускается в котлован и фиксируется на основании, подводятся трубы, выполняются герметизационные работы, обсадная труба обычно обрезается на половину высоты, в противном случае она будет мешать спуску в кессон, исключения составляют случаи, когда труба располагается не по центру, а немного сбоку.

На последнем этапе производят заливку бетонного раствора на высоту 300-350 мм от бетонной подушки (для надежности фиксации и предотвращения всплытия), а когда бетон застынет, оставшийся зазор между кессоном и стенками ямы засыпают сухой смесью из песка и бетона в пропорции 5:1.

Сверху котлован засыпается обычным грунтом.

В отличие от пластиковых, металлические кессоны устанавливаются на песчаную подушку, в отверстия для водопровода и кабелей ввариваются специальные трубы, дополнительная фиксация требуется если бурение производилось в глинистом грунте с высоким уровнем грунтовых вод.

В таких случаях заливка бетоном может производиться поверх сухой засыпки, однако нужно чтобы кессон имел горловину.

Конструкции из железобетонных колец также устанавливаются на песчаную подушку.

В нижней плите, служащей днищем, бурят отверстие под обсадную трубу, кольца и плиты обрабатываются герметизирующим составом, например, битумной мастикой.

Что такое кессон

Технология изготовления

Как залить бетонные стены

Чтобы стена из бетона получилась ровная, ее нужно залить в течение 1 дня. Это позволит избежать образования горизонтальных стыковочных швов, которые снижают прочность и герметичность конструкции.

Требуемый объем раствора и количество ингредиентов для его приготовления необходимо рассчитать заранее. Заливку лучше производить в сухую погоду, начиная работу пораньше утром. Раствор заливается постепенно. Слои трамбуются. Пузырьки воздуха лучше выгонять вибратором или арматурным прутом.

По окончании работ нужно возвести навес. Он защитит конструкцию от осадков и/или попадания прямых солнечных лучей. От жары бетон при застывании может растрескаться, поэтому его необходимо периодически увлажнять. Для полного застывания бетона требуется от 7 до 10 суток в зависимости от погодных условий.

Сооружение и обустройство конструкции из бетона

Кессон из бетона конструируется по типу кирпичного варианта. Первые три этапа, подразумевающие подготовку котлована и фундамента, являются идентичными, различия начинаются с момента оборудования боковин.

Кессон из бетона

Этапы конструирования:

  • Сооружение стенок кессона. Применяются две технологии использования бетонного материала. В первом случае для стенок устанавливается прочная деревянная опалубка, а земляная поверхность котлована покрывается пленкой. В опалубку, в которую предварительно устанавливается металлический каркас, заливается бетонный раствор. Во втором случае используются бетонные кольца для скважины, предварительно обработанные гидроизоляционным раствором. Для их установки требуется помощь подъемной техники;
  • При заливке бетона в опалубку необходимо установить патрубки в тех местах, где будут располагаться трубы и кабели. В случае с бетонными кольцами в них аналогично стоит заранее сделать данные отверстия;
  • Установка крыши. В качестве верхней части конструкции могут использоваться бетонная плита или щит из деревянных досок. Заранее должны быть продуманы отверстия под люк и вентиляцию.
  • Готовый кессон обрабатывается гидроизоляцией и засыпается землей до уровня участка.

Кессон из колец для скважины своими руками создается быстрее, чем вариант с заливкой. Но в связи с большим весом материала, который создает трудности в монтаже конструкции, бетонный вид теряет свою популярность, уступая новым видам из пластика.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

  • колонкой с перфоратором;
  • грузоподъемной техникой;
  • горелкой;
  • шпателями;
  • лопатами;
  • болгарками;
  • валиками;
  • рулетками;
  • досками;
  • ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

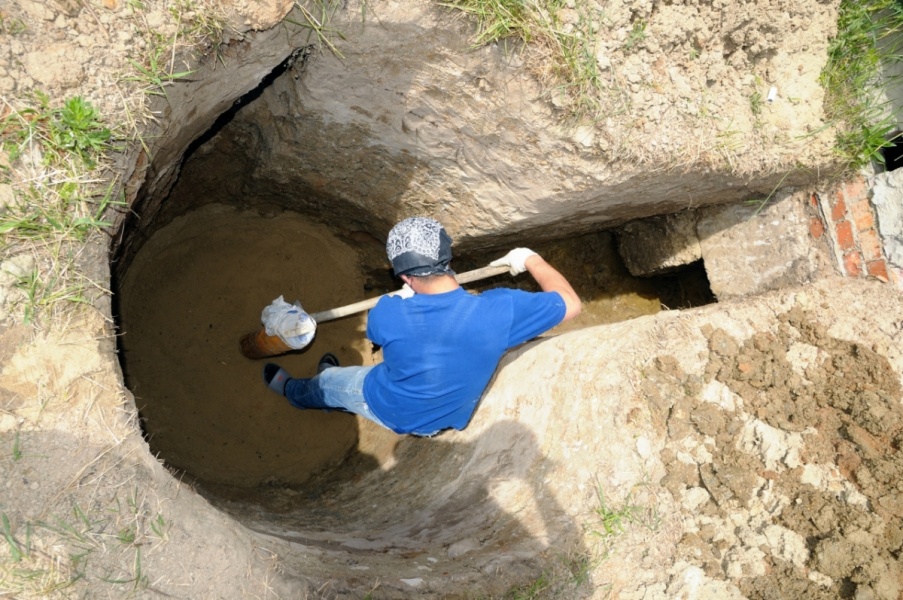

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

  1. Мастика.
  2. «Гидропломбы».
  3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

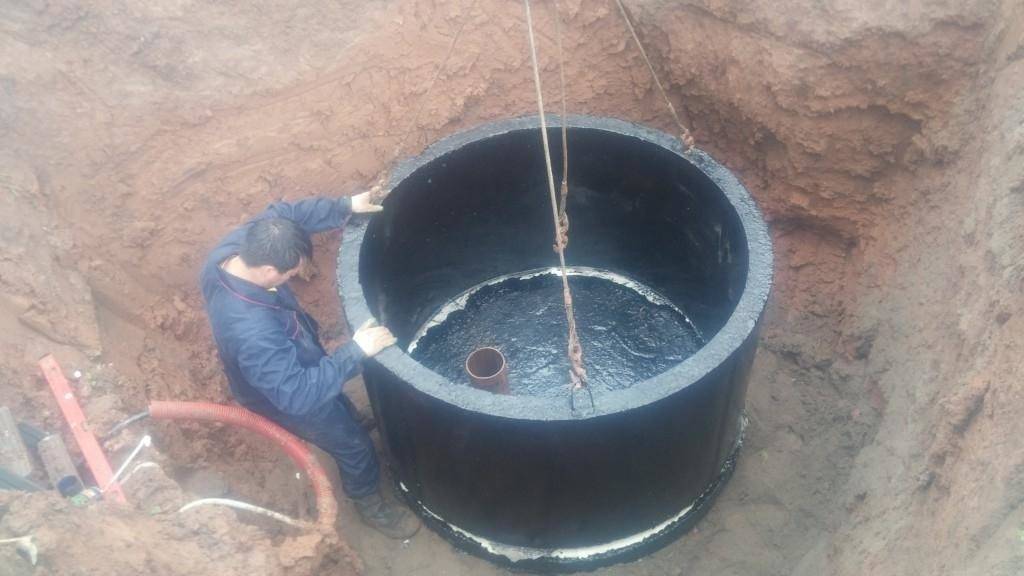

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

  1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
  2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
  3. Промазывают мастикой днище и внутренние поверхности стен кессона.
  4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
  5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
  6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
  7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Камеры из пластика абсолютно герметичны, легки и удобны в монтаже. Они могут быть самых разных размеров и форм. К сожалению, сделать их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

  • Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
  • Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
  • Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
  • Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
  • Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами «за и против» обеих разновидностей.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
