Виды и особенности конструкции
Примерно так же выглядят термоприводы для промышленных теплиц. Совсем другое дело самодельные приспособления, для изготовления которых умельцы приспособили самые разные подручные материалы.
Поскольку купить и установить готовую тепловую станцию несложно, рассмотрим основные виды самодельных конструкций:
- От газового амортизатора: в данном случае в качестве рабочей жидкости используется автомобильное масло. Для изготовления понадобится поршень амортизатора, два крана и металлическая трубка, в которой будет находиться масло Шток амортизатора крепится к окну. К одной стороне трубы присоединяется краник для заливки масла, а к другой — такой же краник, через который масло будет сливаться. Нижняя часть газовой пружины отрезается и плотно присоединяется к трубке. Прикрепив такое приспособление к окну, вы будете уверены, что проветривание будет проведено вовремя: масло, расширяясь, приподнимет шток и вернет его в исходное положение, когда остынет.
- Из пластиковой бутылки: этот бюджетный вариант отлично подходит для небольших теплиц, в которых всего несколько окон. Для изготовления вам понадобятся две пластиковые бутылки (на 5 и 1 л), небольшая полиэтиленовая пленка черного цвета, кусок деревянной доски, две насадки и метр ПВХ-трубы небольшого диаметра. В центре донышка чистой и сухой пятилитровой бутылки просверливается отверстие. В него вставляется трубка и соединяется с трубой из ПВХ. Чтобы контейнер был полностью герметичен, все стыки лучше промазать термопастой. Остаток трубки, идущий снизу, вставляется в литровую бутыль. Лучше это делать через просверленное в потолке отверстие. Далее оборачиваем большую емкость черной пленкой и подвешиваем к потолку. Маленькая бутылка висит рядом с окном. К транцу одним краем прибивается деревянная доска, а другой кладется поверх литровой бутылки так, чтобы она была придавлена. В результате нагревания большой емкости горячий воздух начнет поступать в маленькую бутылку. Под действием расширенного кислорода он выпрямит и приподнимет доску, что вытолкнет раму наружу.
- Из воздушных шаров и мяча: еще один простой вид самодельного приспособления для проветривания теплицы. Для его изготовления вам понадобится небольшой деревянный ящик с крышкой, шарик, шланг, доска и два цилиндра. К коммуникационным баллонам крепится шланг, длина которого должна соответствовать высоте теплицы. Другой конец шланга надевается на ниппель пустого шара. Мяч должен быть помещен в коробку и закрыт крышкой. Прибиваем доску к крышке и соединяем с транцем. Цилиндры подвешены к потолку, а шаровая коробка установлена под окном. Цилиндры при нагреве начнут подавать горячий воздух по шлангу к пуле. Он взорвется, откроет крышку, а прибитая доска откроет окно.
Все эти виды самодельных приспособлений для теплицы достаточно просты в изготовлении, но не стоит забывать, что они не отличаются долгим сроком службы, особенно это касается бутылочных конструкций. Поэтому, если вы хотите сделать более надежную конструкцию, нужно использовать более прочные материалы.
Разновидности автоматов для открывания и принципы их работы
Назначение и принцип действия
Перегрев растений, произрастающих в теплицах, может свести на нет весь труд, который был затрачен на их выращивание. Чтобы избежать таких ситуаций, тепличные помещения необходимо регулярно проветривать
Особенно важно выполнять данную процедуру в тех случаях, когда температура внутри теплицы достигает критических значений. Если не использовать такого приспособления, как термопривод для теплиц (или гидроцилиндр), то на то, чтобы постоянно контролировать температуру внутри таких помещений и выполнять проветривание теплицы своими руками, может уйти много времени, которое можно потратить с большей пользой. Именно поэтому любой владелец теплицы, желающий сделать процесс ее обслуживания более эффективным и менее трудозатратным, всерьез задумывается над тем, как изготовить приспособление для автоматического проветривания теплиц своими руками
Именно поэтому любой владелец теплицы, желающий сделать процесс ее обслуживания более эффективным и менее трудозатратным, всерьез задумывается над тем, как изготовить приспособление для автоматического проветривания теплиц своими руками.

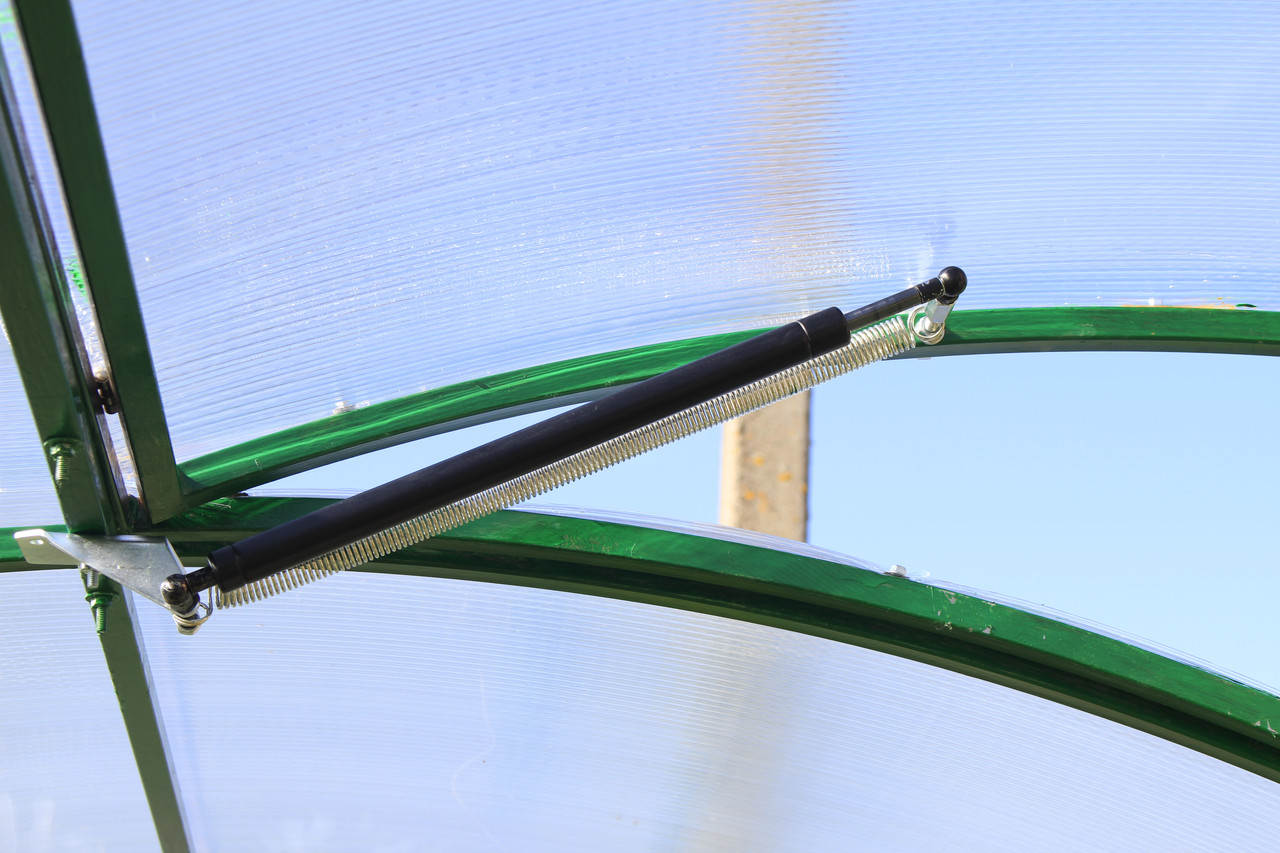

Принцип работы гидроцилиндра для теплиц достаточно прост и основан он на законе физики, согласно которому жидкость при ее нагреве расширяется в своем объеме, а при остывании сжимается, возвращаясь в исходное состояние. Таким образом, если поместить жидкость в герметичный цилиндр, оснащенный поршнем со штоком, то при нагревании она начнет расширяться, что приведет к перемещению поршня и, соответственно, штока, который жестко с ним связан.
Принцип работы системы автоматического открывания форточки теплицы
По вышеописанной схеме работают гидроцилиндры для теплиц, устанавливаемые на окнах таких помещений. При повышении температуры воздуха внутри тепличного помещения жидкость внутри гидроцилиндра начинает расширяться и выталкивать поршень устройства, сообщая движение штоку и соединенной с ним оконной рамой, которая начнет открываться. При снижении температуры воздуха в теплице система начнет работать в обратном направлении: жидкость станет сжиматься и возвращаться в первоначальное состояние, что приведет к опусканию поршня со штоком и, соответственно, закрытию оконной рамы теплицы.
Как такая несложная система может обеспечивать открытие и закрытие тепличных оконных рам? Расчеты показывают (и это подтверждает практика), что гидроцилиндр диаметром 50–55 мм и длиной 50 см с 800 граммами рабочей жидкости, в качестве которой можно использовать и отработанное техническое масло, способен обеспечить автоматическое открывание оконной рамы, вес которой составляет 10 кг.
Гидроцилиндры также могут использоваться и для открывания дверей теплицы
Виды вентиляционных систем для теплицы
Все виды вентиляции в закрытых помещениях можно условно разделить на два вида, принудительные и естественные. К естественной вентиляции относится оборудование форточек, при открытии которых происходит замена отработанного воздуха на свежий. Такую систему вентиляции теплицы самостоятельно, можно соорудить, не затрачивая дополнительных средств на монтаж и оборудование. Минусом такой вентиляции является низкая эффективность и сложность контроля притока и оттока воздуха.
Принудительная система лишена этих недостатков и является оптимальным методом создания здорового микроклимата в теплице. К принудительным видам проветривания можно отнести:
- Гидравлические системы.
- Биметаллические системы.
- Профессиональные системы.
- Электрические системы.
Рассмотрим каждый вид систем в отдельности, чтобы понять, какими недостатками и преимуществами обладает та или иная вентиляция.
Гидравлическая система
Этот вид проветривания считается одним из самых надежных и эффективных, к тому же систему с легкостью можно создать своими руками. Суть работы гидравлики заключается в способности жидкости расширяться, что и обеспечивает открывание форточек. Для обустройства такой системы в теплицах из поликарбоната своими руками, вам понадобится емкость с водой и рычаги, соединенные фрамугой. При нагревании вода расширяется, и фрамуги открываются, с понижением температуры процесс происходит в обратном направлении.
Единственным недостатком гидравлики является медленное закрывание фрамуг при снижении температуры. При сильном похолодании наружного воздуха, могут пострадать теплолюбивые культуры. Поэтому владельцам таких систем рекомендуется следить за погодой и в случае необходимости принять меры по защите растений.
Биметаллическая система
Некоторые самоделкины, которые разбираются в свойствах металлов, могут обустроить проветривание теплицы своими руками и соорудить достаточно эффективную и надежную биметаллическую систему вентилирования. Суть действия такой установки заключается в способности металлов расширяться и сужаться. Установив пластину из двух различных по характеристикам металлических листов на форточку, можно добиться практически автоматического проветривания.
При нагреве пластина будет расширяться и выгибаться, что поспособствует открытию форточки. При остывании, наоборот металл сожмется и форточка закроется. Такая конструкция не требует постоянного присутствия и контроля со стороны хозяина теплицы. Однако и эта вентиляции имеет ряд недостатков, главным из которых можно считать эффективную работу только для форточек маленького размера.
Электрическая система
Система вентиляции с использованием простейших электрических приборов может стать наиболее эффективным вариантом поддержания необходимого микроклимата. Для создания такой установки своими руками необходимо приобрести несколько вентиляторов и термодатчик. Подсоединив вентиляторы к регулятору температуры, а затем и к сети, вы получите систему, которая будет включать вентиляцию теплицы автоматически при повышении заданной температуры.
Единственным минусом системы является зависимость от энергосети. Однако проблему с отключением электричества можно с легкостью решить, установив на крыше парников солнечные батареи. В этом случае вы не только обеспечите бесперебойность питания, но и сэкономите на оплате коммунальных услуг.
Профессиональная система
Сегодня в специализированных магазинах можно приобрести готовые, профессиональные системы проветривания для теплиц. Данные конструкции отличаются высокой эффективностью, долговечностью и надежностью. Монтаж такой системы не составляет труда и его можно выполнить самостоятельно, ознакомившись с инструкцией. Профессиональная вентиляция теплицы из поликарбоната уберегает урожай от замерзания, развития болезней при повышенной влажности, гибель растений от застоявшегося воздуха.
Из недостатков профессиональных систем можно выделить высокую стоимость оборудования по сравнению с самодельными установками. Однако со временем автоматика окупается, ведь при качественном проветривании значительно повышается урожайность, и сокращаются плодопотери.
Термопривод для теплицы своими руками: ТОП-5 видов и инструкции
В зависимости от конструктивных особенностей тепловых станций, изготовленных в кустарных условиях, принято различать 5 основных вариантов.
Из газового амортизатора
Алгоритм действий будет следующим:
На два отрезка металлической трубы длиной 95-105 см нарезают резьбу, после чего соединяют их тройником посередине, а на концах устанавливают стандартные сантехнические заглушки.
У амортизатора автомобиля снизу удален штифт. В днище делается отверстие диаметром 8,5 мм и наносится резьба.
Для тормозного шланга берутся гайка и болт, в которых просверливается сквозное отверстие.
В пробке сверлится отверстие диаметром 10 мм, после чего в него вставляется болт, на который накручивается гайка. Выступающая часть болта вкручивается в резьбу, выполненную на амортизаторе. Эти элементы конструкции соединяются при помощи паронитовых прокладок.
- Заглушка крепится к тройнику.
- С одного из краев металлической трубы откручивается пробка, после чего заливается масло. Шток перемещается и фиксируется в нижнем положении. Воздух выходит из амортизатора.
Штекер скручен. Устройство устанавливается в конструкции теплицы.
Из автомобильного гидроцилиндра
Производство требует, чтобы вы выполнили следующие шаги по очереди:
- необходимо выпустить воздух из гидроцилиндра, для чего в нем просверлено отверстие;
- делается резьба 10*1,25 для последующего подсоединения шланга (для «Нивы» рекомендуется использовать длинный тормозной шланг»);
- шланг фиксируется болтом со шпилькой М6 – идентичной шпильке на баллоне;
- заказанный у токаря (или изготовленный самостоятельно) ресивер;
- цилиндр заполнен маслом (шток должен быть полностью погружен);система проверяется на герметичность.

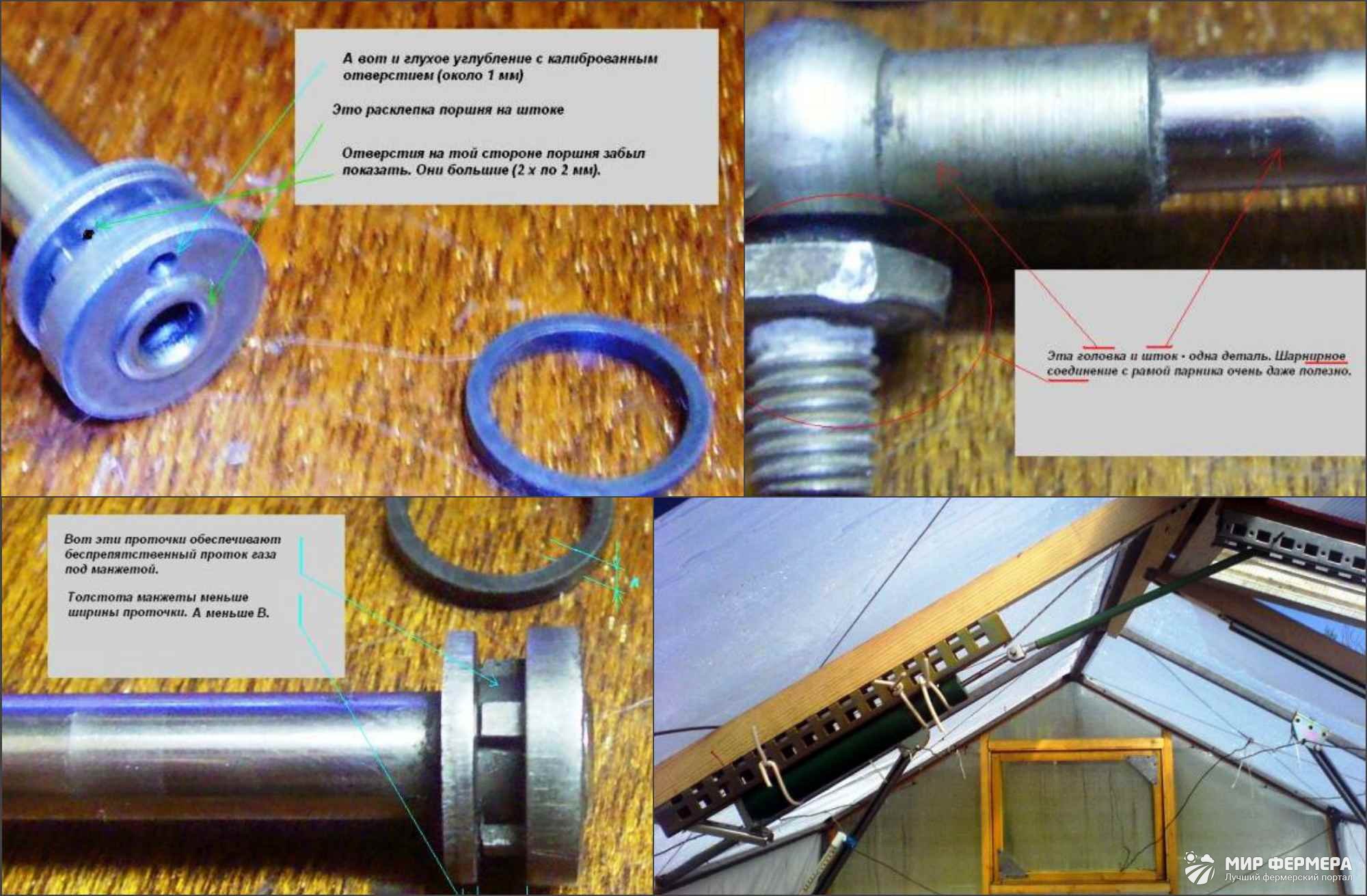

Термопривод из компьютерного кресла
В качестве сырья используются: цилиндр, моторное масло и фрагмент металлической трубы. Из набора инструментов вам понадобятся: тиски, болгарка и сварочный аппарат.
Порядок строительства такой:
конец штока зажимают в тисках и вытягивают до тех пор, пока не будет виден штифт клапана с внутренней стороны;
металлическая ось с параметрами 8 х 60 мм зажимается в тисках, на которые опирается цилиндр, с воздухом от него;
болгаркой срезается конусом цилиндр, после чего аккуратно выдавливается шток;
на штоке нарезается резьба М8 и снова устанавливается внутренняя гильза цилиндра (важно следить, чтобы на поверхности деталей не оставалось стружки);
шток вынимается из цилиндра и вставляется во втулку, после чего на него накручивается гайка, предотвращающая его падение в цилиндр во время работы;
внутрь вставлен алюминиевый поршень, к внешнему концу которого герметично приварена трубка;
на резьбу штока накручивается гайка М8, после чего шток вилкой соединяется с окном;
конструкция устанавливается в выбранное место, в систему заливается моторное масло.
Из пластиковых бутылок
Это, пожалуй, самая дешевая система.
Для его изготовления нужно взять две пластиковые бутылки на 1 и 5 литров, кусок полиэтиленовой пленки, деревянную доску, трубу ПВХ длиной 100 см и 2 насадки.
Алгоритм производства следующий:
- в пробке 5-литровой бутылки проделывается отверстие;
- вставляется и крепится труба к трубе ПВХ (стыки тщательно герметизируются термопастой);
- трубка вставляется в литровую бутыль;
- пятилитровая бутылка оборачивается черной пленкой и устанавливается поверх теплицы;
- литровая бутылка ставится возле окна, доска прибивается к окну над бутылкой.
Можно использовать тот же метод, но вместо пластиковых бутылок использовать две стеклянные банки (3 литра и 800 грамм).
Из резинового мяча и баллонов
Для изготовления тепловой станции вам понадобится:
- соединить два баллона, подсоединив к ним шланг;
- другой конец шланга присоединяют к выходному отверстию сдутого шарика, который помещают в коробку (коробка должна быть закрыта);
- к крышке крепится доска, которая соединяется с оконной рамой;
- воздушные шары размещаются в верхней части теплицы, а ящик для шаров находится внизу под окном.
При нагреве цилиндров воздушная смесь, расширяясь, заполняет пустую сферу. В результате давления шарика на крышку с помощью неподвижного столика окно открывается.
Зачем нужно проветривание теплицы и как его организовать
Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.
Ручное проветривание
Проветривание теплицы
Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.
И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.
Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.
Автоматизированное проветривание
Автоматизированное проветривание можно организовать несколькими способами. Основные из них:
- автоматические электронные системы;
- автоматические автономные системы.
Автоматические электронные системы
Достоинства:
- Высокий уровень точности;
- Возможность создать полный цикл ухода за растениями включая полив;
- Высокая надежность.
Недостатки:
- Очень высокая стоимость;
- Для самостоятельного изготовления нужны соответствующие знания;
- Зависимость от электричества.
Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всегда целесообразна их установка. Их устанавливают в хозяйствах где целенаправленно занимаются выращиванием овощей и растений круглогодично. И серьезным минусом есть их зависимость от электричества.
Автономные автоматические системы
Это приспособления, которые используют свойства материалов изменять свой объем и размер при изменении температуры. Таким образом, используются физические свойства материала и никаких дополнительных источников для приведения этих систем в действие не требуется, по этому они и называются автономными.
Основные виды автономных систем:
Достоинства:
- Доступность;
- Независимость от электроснабжения;
- Возможность изготовить самому.
Недостатки:
- Достаточно высокая стоимость;
- Для изготовления нужны специальные навыки и инструменты.
Автономные системы бывают:
- Гидравлические;
- Двухкомпонентные.
Гидравлические используют свойства газов и жидкостей расширятся при нагреве. Используется принцип гидравлических цилиндров. В виде вещества расширителя используется сжатый воздух, фреон, парафин, вода, машинное масло и др.
Различные виды этих приспособлений есть в продаже. Так же можно изготовить их самостоятельно из приобретенных комплектующих или изготовить самому, в том числе используя старые амортизаторы. Но эти работы требуют определенных навыков работы в слесарной мастерской, уметь пользоваться сваркой и работать с металлом. К тому же в самодельных масляных цилиндрах нужно суметь точно подогнать детали, что бы масло не протекало.
Двухкомпонентные приспособления используют свойства двух материалов по разному изменять свою длину при нагреве. Используют би-металлические или металл-дерево. Пластина из материала, который быстрей расширяется при нагреве, становится длиннее и выталкивает (открывает) фрамугу. При охлаждении происходит обратный процесс.

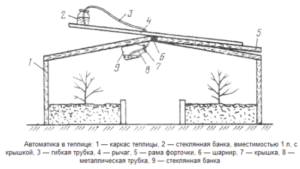

Термопривод для теплицы из пластиковой бутылки
Экономичное устройство на основе обычной пластиковой бутылки в идеале подходит для небольших парников, снабженных от 2-х до 4-х фрамуг. Подготовьте к работе пластиковую бутылку объемом 5 л и еще одну на 800-1000 мл. Также предусмотрите пленку черного цвета, 2 патрубка и тонкую трубку из пластика, 1 м доску из древесины.
Делая термопривод, ориентируйтесь на схему и чертежи ниже. Соблюдайте этапы работ:
- Тщательно вымойте бутылку 5 л.
- Посередине днища бутылки соорудите отверстие. Ввинтите патрубок и зафиксируйте к пластиковой трубке длиной не больше 1 м. Места соединений обработайте термопастой. Позаботьтесь о герметичности стыков. Если герметичность оставляет желать лучшего, изделие не сможет функционировать.
- Трубку, выходящую из бутылки, рассчитанной на 5 л, присоедините к бутылке 1 л.
- Обклейте бутылку 5 л черным пленочным покрытием. Подвесьте ее под потолок теплицы, там, куда поднимаются воздушные массы.
- Маленькую бутыль оставьте около створки.
- Торец деревянного бруса зафиксируйте к фрамуге, оставшийся монтируйте над бутылкой 1 л так, чтобы пластик смялся под массой древесины.
Когда бутылка 5 л нагреется, давление станет выше, воздушные массы расширятся и перейдут к маленькой емкости. Она распрямится, поднимет брус, и она вытолкнет раму наружу. При большей температуре в теплице давление выше.
Рейтинг лучших производителей
Для тех, кто хочет сэкономить время, подойдут покупные варианты. Опытные садоводы отдают предпочтение 5 известным брендам с хорошими характеристиками, которые выпускают термоприводы для теплиц.
Дуся Сан
Устройство работает по гидравлическому принципу, при температуре не выше 50°С. Работа термопривода не зависит от тока. Максимальная нагрузка, которую может поднять палка, составляет 7,5 кг.
Установить «Дусю» можно в теплицы любого типа. Устройство способно поднимать вертикальные и горизонтальные клапаны. Когда температура внутри теплицы поднимается до 29°С, термоокно открывается до предела.
Сезам-М-2015
Термическая операция работает на основе гидравлики. Основной элемент – черный цилиндр для быстрого нагрева. Моторное масло залито внутрь. Эта модель работает плавно. При нагревании палочка медленно расширяется, а при охлаждении поступает воздух.
Устройство подходит для работы в больших теплицах. Может открывать большие окна или дверные створки. Максимальный вес нагрузки на подвижную штангу 12 кг. В комплекте идут специальные зажимы в виде крючков, которые помогают остановить движение палочки. Если необходимо.
Термопривод
Мощная отечественная модель, способная открывать двери теплиц весом более 20 кг. Максимальный угол раскрытия составляет 45°. Устройство не выглядит громоздким, его легко установить. Работа осуществляется гидравликой.
Производитель не рекомендует перегружать устройство большим весом двери. Некоторые элементы могут деформироваться, и работа термопривода будет некорректной. Кроме того, необходимо следить за уровнем масла внутри главного цилиндра.
Open Planet
С помощью этого устройства можно регулировать температуру в теплице от +14 до +24°С. Считается, что это оптимальные условия для правильного развития растений. Устройство работает по пневматическому принципу.
Производитель рекомендует снимать термопривод на зимний период. Есть вероятность повреждения главного цилиндра на морозе ниже -20°С. Открытая планета изготовлена из нержавеющей стали, поэтому не подвержена коррозии. Максимальная нагрузка 15 кг.
Комфорт АЭРО100
Эта система вентиляции предназначена для районов, где есть постоянный ветер. Механизм считается одним из самых мощных. Максимальная нагрузка на палку 100 кг. Усиленные кронштейны в комплекте. Усилие пружины, закрывающей раму, составляет 6 кг.
Устройство начинает открывать окна при температуре 24°C внутри теплицы. Когда она достигает 29 ° C, стержень вытягивается на всю длину. Может использоваться для окон или дверей теплиц.
Автомат для проветривания теплицы Богатырь-Д (пружина-доводчик)
Фото: https://beru.ru
Надежный автомат для проветривания теплицы Богатырь-Д с доводчиком отличается возможностью установки не только на пауэр форточку, но и на дверь. Автоматически открывает или закрывает дверь (форточку) на разный угол при изменении температуры в теплице в диапазоне от 15 до 30 градусов, благодаря чему поддерживает оптимальные условия для роста растений. Есть возможность регулировки температуры открывания. Работает без электропитания, а для монтажа не требует профессиональных навыков.
Автомат для проветривания теплицы Богатырь-Д (пружина-доводчик)
Как делается форточка для теплицы из поликарбоната своими руками – поэтапная инструкция
ТОП-5 моделей покупных термоприводов: описание и цена
По отзывам покупателей были отобраны следующие варианты покупных термоприводов.
Диапазон открытия форточки – до 45 см.
Температура открывания – 25 °С, закрывания – 16 °С.
Конструкция выполнена из алюминия толщиной 1 мм.
Снабжена возвратной пружиной.
64-87
Температура открывания – 26 °С, закрывания – 22 °С.
Шток и шарниры сделаны из стали – 6 мм.
Ход штока – не менее 60 мм.
Длительный ресурс работы — не менее 100 000 циклов, благодаря применению специальной аморфной жидкости и высококачественных материалов.
Привод можно открывать вручную и свободно пользоваться дверью даже зимой.
1150
Температура открывания – 26 °С, закрывания – 22 °С.
Шток и шарниры сделаны из стали – 8 мм.
Длительный ресурс работы — не менее 100 000 циклов, благодаря применению специальной аморфной жидкости и высококачественных материалов.
Привод можно открывать вручную и свободно пользоваться дверью даже зимой.
1350
Допустимая нагрузка – до 100 кг.
Температура открывания – 25 °С, закрывания – 16 °С.
Максимальный угол открытия – 50°.
Конструкция металлическая оцинкованная.
Диапазон открытия форточки – до 45 см.
Температура открывания – 24°С, закрывания – 17°С.
Конструкция металлическая оцинкованная.
2900-3175
