Навес над крыльцом из поликарбоната — особенности, варианты конструкции, порядок монтажа

Формы козырьков и навесов

Существует несколько видов козырьков и навесов в зависимости от формы и особенностей конструкции. Обычно выделяют семь основных конфигураций и форм. Давайте рассмотрим разные виды козырьков над крыльцом более подробно.

Навес с односкатной крышей. Самые дешевые и простые в монтаже виды козырьков, чем и завоевали свою популярность. Бывают с подзором.
Двускатный козырек. Имеет более сложную конструкцию, но лучше защищает от косых дождей, и его проще очищать от снега. Каркас получается более жестким, поэтому навес лучше противостоит порывам ветра. Такая конструкция козырька над входом оптимальна, если стоит задача максимально эффективно защитить входную группу, но при этом минимально затратить силы и средства на монтаж.
Козырек в форме купола отлично выглядит и защищает от осадков. Однако, из-за большого количества закругленных деталей сложной формы достаточно трудоемок в изготовлении. Плюсом такой конструкции козырька над крыльцом является то, что на навесе не накапливается дождевая вода или снег.
Арочный козырек. Навес такого типа впишется в дизайн любого здания и отлично защитит от дождя и снега. Козырек над дверью в виде арки проще устанавливать, чем купольный, но он чуть хуже защищает от косого дождя. Тем не менее, как и купольный, арочный вариант козырька не накапливает осадки.
Прямой с подзором. Идеальный вариант козырька в плане соотношения цены и качества. Традиционный дизайн изделия позволит вписаться в любой архитектурный массив. Прямые образцы козырьков над входом – самые прочные и надежные.
Маркиза. Интересная форма навеса дает безграничные возможности для экспериментов. Часто используется в качестве крыши для спуска в подвал, обеспечивая полноценный навес над лестницей. Эффектнее всего смотрятся такие конструкции козырьков из поликарбоната.
Вогнутый навес. Конструкции козырьков в виде навеса – подражание традиционным тканевым навесам, они имитируют натяжение полотна. Такие варианты козырьков на фото смотрятся элегантно и изящно, у них весомая декоративная составляющая.

Как правильно ухаживать за поликарбонатом?

Данное покрытие требует специального ухода. От него зависит качество и длительность службы материала. В этом поможет регулярное выполнение ряда мероприятий, а главное из них заключается в его чистке.

Чистить поликарбонат необходимо аккуратно. Для этих целей отлично подойдет губка и мыльный раствор. Не стоит использовать средства, которые содержат агрессивные вещества. Они способны повредить материал.

Даже пятна, которые плохо выводятся, должны очищаться мягко и без применения острых предметов. Лучше их намочить мыльным раствором и оставить на некоторое время. После этого хорошо вымыть губкой а при необходимости процедуру можно повторить несколько раз.

Тип поликарбоната: монолитный, сотовый или волнистый?

Кроме богатства цветового решения, современный поликарбонат еще радует разнообразием внутренней структуры. И у каждого из вариантов есть свои преимущества и недостатки, причем не только эстетические.

Давайте сравним эти виды по основным качествам. Так, монолитный поликарбонат выглядит почти как стекло, незаметен на фасаде дома и вообще всегда смотрится стильно. Но он через себя пропускает все прямые солнечные лучи, а сотовый мягко их рассеивает. Кроме того, многим по душе ребристая структура сотового поликарбоната, которая более заметна издалека, чем тонкий прозрачный пластик.

А богатство расцветки и монолитного, и сотового поликарбоната достаточно широко. Причем выпускаются они не только стандартных цветов в виде желтого, красного или зеленого, но и такие, как дымчатый серый, бронзовый, золотистый или непрозрачный черный.

Монолитный поликарбонат для эффектной имитации стекла

Самый простой вариант изготовления такого козырька – соорудить односкатный каркас и закрепить лист монолитного поликарбоната поверх:

И кто сказал, что односкатный козырек выглядит слишком просто? Посмотрите, как при помощи всего нескольких дополнительных элементов получается создать архитектурный мини-шедевр:

Сотовый поликарбонат для мягкого рассеивания света

Бывало ли у вас такое, что выходите на улицу и невольно прикрываетесь рукой от слепящего солнечного света? Вот как раз от этого хорошо защищает сотовый поликарбонат. Его особая структура отлично рассеивает свет, но при этом не создает тень.

Но есть одно «но»: при неправильном монтаже в соты иногда попадает грязь и влага, и они цветут изнутри. С монолитом, конечно такого не происходит, зато царапины на нем всегда виднее.

Еще один красивый вид поликарбоната – волнистый. Он только недавно появился на российском рынке и большинство мастеров пока еще не знают, как с ним работать. Но смотрится такая кровля, конечно, очень стильно.

Монтаж

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки. Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник. Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы. Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам. Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить. В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление. Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала. Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил. Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу. Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором. Другой вариант козырька для самостоятельной сборки есть в видео.

Недостатки поликарбоната

При мытье нельзя использовать металлический скребок и наждачную бумагу, его легко поцарапать.
При нагревании материал расширяется. Это учитывают при монтаже конструкции.
Бликует на солнце.

Виды навесов:

Отдельно стоящая конструкция,
Примыкающий навес из поликарбоната к стене дома, летней кухни.

Конструкция навеса:

Односкатный возводят отдельной конструкцией или примыкающей к стене другого здания,
Двускатный – с покатой крышей, соединенной наверху коньком.
Арочный – полукруглый навес, изготовление которого требует определенных профессиональных навыков при работе с материалом и монтаже его на крышу.

Почему именно поликарбонат

Складывается навязчивое ощущение, что в этом году меня преследует крылечная тема. Осенью на даче крыльцо развалилось, а весной у сына в частном доме рухнуло. Элементарно не выдержало снеговую нагрузку и отвалилось вместе с куском фасада. При этом Антон утверждал, что нанял для постройки козырька профессионалов! Тут даже спорить с ним не хотелось. Прибить тяжёлый деревянный навес поверх пенопласта могли только «настоящие профи».

Но осознание истины само по себе не решило еще ни одну проблему. А потому созданием нового козырька предстояло заняться мне. Ну, а кому еще? Еще один набег бракоделов домик мог и не пережить.

Тогда, да собственно и сегодня, оптимальным вариантом мне показался козырек из поликарбоната на металлическом каркасе. Вот короткий список доводов в пользу такого решения.

Сотовый поликарбонат имеет ничтожный фактический вес, так как на 85% состоит из воздуха. Для меня это был основоположный критерий.
Термопласты обладают достаточной гибкостью, чтобы использоваться для обшивки арочных навесов. А ведь именно криволинейные конструкции лучше других сбрасывают с себя снег.
Полупрозрачные цветастые листы, обладают визуальной привлекательностью и подходят для создания оригинальных проектов.
Поликарбонат прост в обработке и не требует наличия специфического, дорогостоящего оборудования.
И наконец, стоимость этих пластиковых листов еще никого не загнала в кредиты. Термопласты — это доступный кровельный продукт.

Красота и дешевизна при минимально возможном весе — чего еще желать простому пролетарию?

Изготовление навеса своими руками

Поскольку вариантов конструкции навеса над крыльцом очень много, рассмотрим особенности изготовления арочного сооружения, выполненного на металлическом каркасе с кровлей из поликарбоната.

Составление проекта

Первым этапом является составление проекта навеса. Необходимо выполнить рабочий чертеж, рассчитать все размеры, подсчитать количество материалов. Это важный этап, хотя многие пользователи относятся к нему как к лишней трате времени. Однако если действовать наугад, неизбежны ошибки и напрасный расход материалов.

Важно! Необходимо тщательно продумать весь процесс сборки и монтажа, вычислить все размеры и приобрести необходимое количество материалов. Рекомендуется делать небольшой запас (10-15 %), чтобы можно было компенсировать возможные ошибки

Инструменты и материалы

Для изготовления навеса необходимо приготовить:

листы поликарбоната в нужном количестве;
краска для нанесения защитного покрытия;
цемент и песок для бетонирования опор;
резьбовые элементы для крепления поликарбоната;

болгарка с отрезным и шлифовальным кругами;
сварочный аппарат;
электродрель со сверлами нужного диаметра;

измерительные инструменты;
обычные слесарные инструменты (пассатижи, молоток, гаечные ключи, отвертки и т. п.).

Для изготовления навесов сложной формы могут понадобиться и другие инструменты или материалы. Перечислено только самое необходимое.

Изготовление каркаса

Сборка каркаса начинается с изготовления шаблона для гнутых ферм.

Затем выполняют следующие действия.

Изготавливают необходимое количество арочных ферм. Изгибают верхнюю часть, концы соединяют прямой перемычкой. Устанавливают несколько усилителей — отрезков между прямой и изогнутой деталью.
Фермы соединяют между собой, образуя прямоугольную обвязку. Если размер навеса большой, связывают их дополнительными элементами в верхней части.
Зачищают сварные швы, убирают все заусенцы и острые кромки. Красят верхнюю часть каркаса. Пока краска сохнет, производят разметку и выкапывают два углубления в грунте под вертикальные опоры.
Устанавливают столбы, выравнивают их положение (можно использовать шаблон или временно соединить концы прихваткой). Заливают столбы бетоном и выдерживают их до полного застывания.
В стене дома делают отверстия и устанавливают анкера. Затем поднимают верхнюю часть каркаса и крепят ее к стене, одновременно соединяя с вертикальными опорами. Можно использовать резьбовые соединения или просто приварить козырек к столбам.
Устанавливают кровлю. Поликарбонат подрезают по размеру покрытия, сверлят крепежные отверстия и фиксируют полотно с помощью специальных резьбовых комплектов (болты с гайками и пластиковые шайбы). Торцы листов закрывают стартовым профилем из ПВХ, чтобы в полость не проникали пыль и грязь.

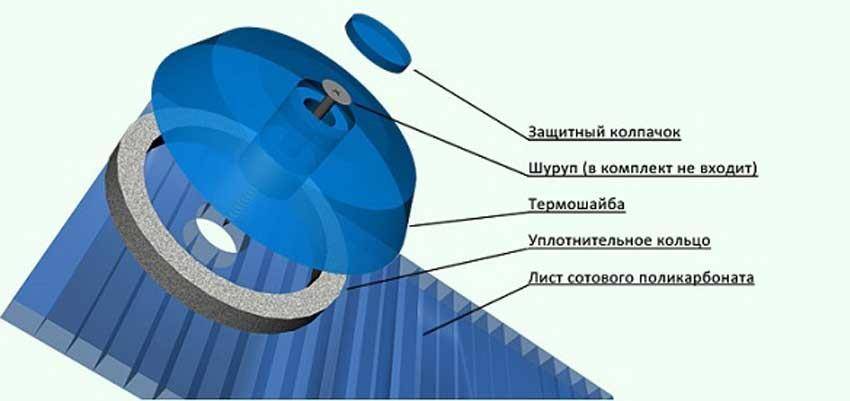

Саморез для поликарбоната

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

На этом изготовление и монтаж навеса можно считать завершенным. Производится осмотр, подкраска поцарапанных или обожженных при сварке участков. Если никаких нареканий нет, приступают к эксплуатации навеса.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

Каркасы для козырьков

Каркас для козырьков из поликарбоната бывает:

деревянным;
металлическим;
комбинированным.

Выбор материала зависит от архитектурного облика здания и особенностей окружающего ландшафта. Не в последнюю очередь учитывают и финансовые обстоятельства. При создании козырька невозможно не помнить о ветровой и снеговой нагрузке на изделие. Для их учета созданы таблицы, которые позволяют определять толщину материала и шаг установки стропил.

Деревянный козырек относится к самым бюджетным вариантам. В состав конструкции входят опоры, стропила и поперечины. Своими руками соорудить его очень просто. Индивидуальность исполнения будет подчёркивать резьба по дереву. Долговечность подобных конструкций требует обработки древесины антисептиками, тогда изделие прослужит не менее 20 лет.

Металлическая конструкция для козырька более сложна в изготовлении, но при этом и более долговечна. В качестве материала можно использовать металлическую трубу любой формы сечения. При наличии соответствующих навыков можно сделать металлический каркас своими руками.

Не менее часто встречаются комбинированные варианты козырьков из поликарбоната. Они состоят из металлических опор и деревянной обрешётки. Эти каркасы способны создать воздушные конструкции и выглядят очень современно.

Кованые каркасы для козырька выглядят солидно и богато. Здание с таким козырьком кажется престижным, поражает роскошью отделки и изысканностью стиля. Но это невероятно дорого.

Неплохо зарекомендовали себя бескаркасные козырьки, которые крепятся к стене кронштейнами. Обычно они имеют совсем небольшие размеры.

Как построить крыльцо из поликарбоната

Перед тем как приступать к строительным работам, необходимо решить, какой вариант для вас является более предпочтительным. Если ваш выбор — навес, то в этом случае необходимо приобрести материал нужного цвета, после чего следует придать материалу такую форму, которая подойдет для вашей конструкции. Для крепления материала используют гвозди, шурупы. Лучше всего закреплять его на каркасы из железа или древесины.

Если ваш выбор пал на конструкцию из этого материала, то начинать работу следует с установки каркаса

Это очень важно, так как от него зависит прочность и надежность сооружения. Каркас из дерева или металла перед установкой необходимо обработать специальными составами

Это обеспечит защиту от грызунов, коррозии и ржавчины. Только потом на него можно устанавливать поликарбонат. В качестве крепежа можно использовать шурупы, гвозди.

Особенности поликарбоната

Поликарбонат сегодня считается одним из лучших материалов для навесных конструкций. Это связано с его прекрасными физико-химическими свойствами и приемлемой стоимостью. На современном рынке можно увидеть два вида поликарбоната: монолитный и сотовый. Первый представляет собой целостную структуру, гладкий, плотный и прочный. Второй изнутри похож на пчелиные соты: изготовлен из полых пластиковых трубочек.

Навесы из монолитного поликарбоната превосходят по прочности стеклянные аналоги в 200 раз. Такой конструкции не страшен ни дождь, ни град, ни снег, ни ветер. Устойчивость материала к перепадам температур способствует широкому его распространению на территории всей России.

Выпускается множество расцветок поликарбонатных листов. Помимо этого, можно самостоятельно выбрать степень затенённости козырька (от 20% до 70%). Монтаж конструкции из поликарбоната не потребует каких-либо специальных навыков, его вполне можно осуществить своими силами. В целом поликарбонат универсальный материал. С ним легко работать, за ним несложно ухаживать. Его также активно применяют для изготовления автомобильных навесов: получаются лёгкие, светопрозрачные защитные конструкции, занимающие небольшую территорию на участке.

Основные требования, предъявляемые к навесам

Способ крепления к стене здания

Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:

для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
ширина козырька – не менее 70 см
чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю

Сооружать козырек над крыльцом лучше одновременно с обустройством кровли дома. Вы сможете сэкономить, используя остатки материала. Плюс крыша здания и навес, выполненные в одном цветовом оттенке, будут смотреться гораздо выигрышнее.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Виды поликарбоната

Использование поликарбоната в строительстве началось около 20 лет назад. Сейчас есть 3 вида этого материала:

сотовый;
монолитный;
волнистый.

Сотовый

Самый известный и популярный вид. Состоит из двух тонких пластин, которые соединены между собой перемычками. Имеет ячеистую структуру напоминающую соты, отсюда и его название. Внутри ячеек находится воздух, который позволяет сохранять тепло, поэтому сотовый поликарбонат широко используется при изготовлении теплиц.

Толщина листа варьируется от 4 до 16 мм. Размер 2 × 6 или 2 × 12 м. Листы сотового поликарбоната окрашиваются в разные цвета, что позволяет использовать их при оформлении фасадов.

Видео: Как сделать козырек из поликарбоната без сварки своими руками

Монолитный

Как видно из названия — это цельный лист без пустот. Преимуществом является высокая прочность и устойчивость к механическим повреждениям.

Прозрачный, пропускает солнечный свет так же хорошо как и обычное стекло. В отличии от предыдущего вида, стоимость монолитного выше и обработка сложней. Толщина листа от 2 до 12 мм, размер 2 × 3 м.

Волнистый

Этот вид поликарбоната является разновидностью монолитного. Главное различие между ними — наличие волн. За счет волнообразной формы он намного прочней.

Козырек из волнистого поликарбоната прослужит очень долго. Но, главным недостатком является цена, которая намного выше предыдущих видов. Размер листа — 1,26 × 2,24 м.

Это интересно: Декоративная штукатурка в интерьере

Особенности установки поликарбоната

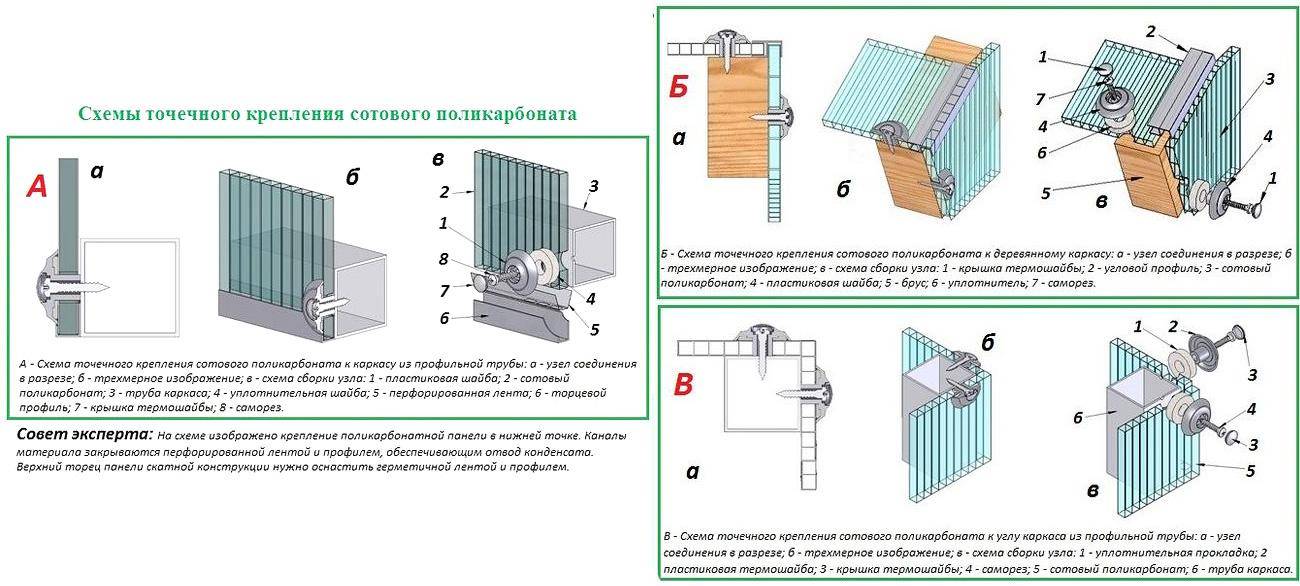

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку

Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем

Что касается торцевой части листа, то она закрывается торцевым профилем.

Как выбрать поликарбонат для навеса – какой лучше? ↑

Теперь Вы знаете какие бывают виды пластика и способы его применения. Осталось только выбрать поликарбонат для навеса. Какой лучше?

Для кровли всех вышеописанных сооружений: крыльца, балкона, террасы, веранды, бассейна, автомобильной парковки и прочего отлично подойдет сотовый поликарбонат, который позволит сделать навес любой формы и цвета.

Толщина сотового поликарбоната для навеса – выбираем по-умному

Стоит самым внимательным образом отнестись к выбору толщины сотового поликарбоната для навеса, которую следует подбирать, руководствуясь типом и предназначением будущей конструкции. Ключевыми моментами здесь являются: шаг обрешетки, расчет снеговой и ветровой нагрузки, радиус изгиба.

Для кровли наружных сооружений не стоит использовать самые тонкие листы. Бытует мнение, что купив панель меньшей толщины можно сэкономить, но это не так. Дело в том, что в этом случае придется использовать более частый шаг обрешетки, что приведет к дополнительным расходам. Но и покупать самые толстые панели, стремясь максимально повысить прочность и надежность конструкции, тоже не стоит. Следует подбирать толщину листов из поликарбоната, отталкиваясь исключительно от предназначения и особенностей сооружения.

Существуют общие рекомендации по выбору толщины настила для навесов:

Сотовые панели, толщиной 4 мм, прекрасно подходят для сооружения парников, теплиц, рекламных конструкций.
6-8 мм — для широкого применения, например, для строительства козырьков, всевозможных навесов, витражей, различных перегородок, крыш.
Листы толщиной 10 мм применяются для вертикальных поверхностей: шумозащитные барьеры, зенитные фонари;
16-миллиметровые панели выдерживают серьезные нагрузки и превосходно подходят для кровли больших площадей, например, автомобильной парковки.

Каркас для навеса из поликарбоната
При проектировании основы конструкции, необходимо учитывать продольный (q) и поперечный (d) шаги каркаса. Для продольных несущих опор рекомендуется шаг не более 700 мм, для поперечных – рассчитывается исходя из толщины листа, и для 8-16 мм панелей составляет не больше метра. Если же толщина пластикового листа меньше 8 мм, то шаг делается до 700 мм.

Выбираем цвет сотового поликарбоната

Наряду с толщиной, важно правильно выбрать цвет сотового поликарбоната. Панель может быть самых различных раскрасок и степеней прозрачности: бирюзовые, молочные, синие, зеленые, бронзовые, матовые, прозрачные и т.д

При выборе цвета главное учитывать предназначение конструкции. Например, бирюзовые, синие и зеленые панели идеально подойдут для сооружения навеса из поликарбоната над бассейном, но будут совершенно непригодны для строительства козырьков над торговыми прилавками, полностью искажая цвет продуктов и товаров.

Для покрытия теплицы, конечно, следует использовать прозрачные листы, а вот для навеса над зоной отдыха они вовсе не подойдут, поскольку совсем не защищают от солнечных лучей.

Качество сотового поликарбоната, важно ли?

Качество сотового поликарбоната напрямую зависит от изготовителя. Выбирая продукцию известных брендов, вы можете быть уверены в надежности и экологичности продукции. Добротное изделие имеет специальный слой защиты от ультрафиолетового излучения, нанесенный на поверхность листа. Он прекрасно защищает сам материал и все, что под ним находится от агрессивного воздействия солнечных лучей.

Важно и количество вторичного сырья, использующегося для изготовления листов, которое не должно превышать установленных норм. Компании, дорожащие своей репутацией, придерживаются строгих стандартов, обеспечивая высокий уровень качества поликарбоната

Советы и подсказки

Составляющие конструкции навеса из поликарбоната

При креплении листов обязательно оставляйте зазоры (3-5 мм) между ними. Это необходимо для того, чтобы материал свободно расширялся при изменении температурного режима.
Используйте для монтажа саморезы, термошайбы или специальные профили, которые крепятся к материалу не намертво, что позволяет ему немного смещаться при необходимости. А вот как выглядит фасадная плитка с креплением на саморезы, можно увидеть здесь.
Торцы листов над крыльцом лучше закрыть специальными накладками, которые защитят их от грязи и конденсата.
Устанавливайте поликарбонатные листы в заводском защитном покрытии, чтобы защитить их от повреждения; снимите плёнку только после окончания работ.

Вот так просто и быстро можно соорудить козырёк из поликарбоната над крыльцом. От вас потребуются аккуратность и соблюдение данных в статье рекомендаций. Ну и, разумеется, помощь двух-трёх приятелей будет весьма кстати.
