Какая автоматика подойдет для вибрационного насоса

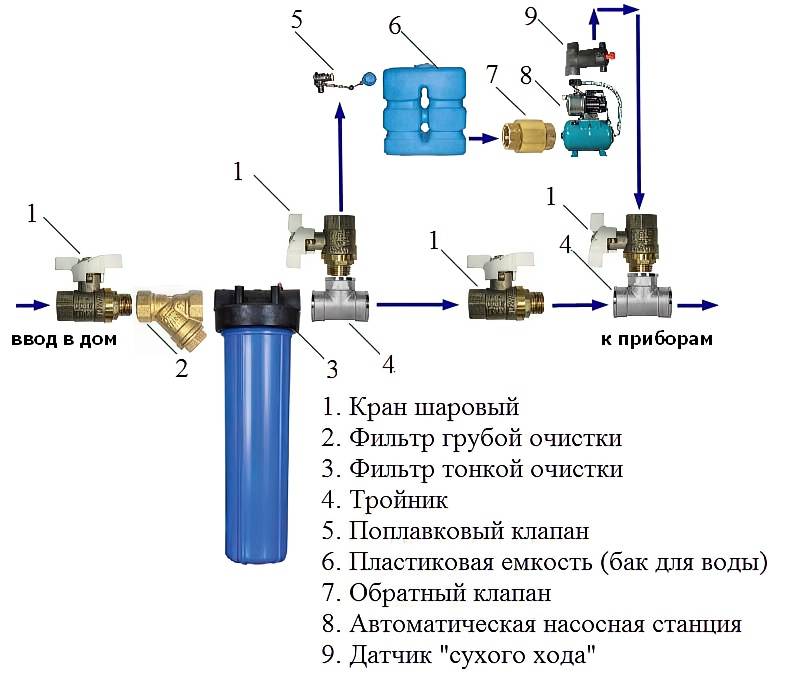

Информация пригодится не только для сборки насосной станции с нуля, но и при надобности замены определенных частей, вышедших из строя. Необязательно покупать новую станцию, когда неисправен только накопительный бак: по приведенным ниже схемам легко понять, как заменить деталь.
Если есть желание самостоятельно собрать насосную станцию не потому, что детали в наличии, а по причине несоответствия мечтам готовой системы или ее частей, надо понимать, что стоимость оборудования может оказаться выше, чем средняя цена системы на рынке. Об этом следует помнить и когда нужен гидроаккумулятор больше, приборы — мощнее, «трубы — выше, дым — гуще».
Погружной насос с автоматикой
Типы гидроаккумуляторов
- Закрытый.
- Открытый.
Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.
Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.
Открытый ГА монтируется преимущественно на высшей точке.
Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.
Для чего нужна насосная станция
Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.
Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.
Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:
- добыча воды из источника и ее подача в водопроводную систему дома;
- выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
- защита оборудования от самопроизвольного включения;
- хранение запасов воды, используемых при отключении электропитания.
Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.
Какие трубы выбрать для водоснабжения дачи?
После того как все основные элементы установлены их необходимо соединить трубами. Для этой цели применялись полипропиленовые трубы. На мой взгляд, этот тип труб является компромиссом между стоимостью и сложностью монтажа. Вообще для водопровода на даче полипропиленовые трубы выигрывают по отношению к остальным видам труб благодаря следующим особенностям.
- Если в них осталась вода на зиму, то вероятность их разрыва не большая, т.к. полипопилен достаточно пластичный материал.
- Стоимость их и необходимой фурнитуры низка, по сравнению с другими видами труб.
- Монтаж их очень прост.
Монтаж труб водопровода
Вот так выглядят трубы, установленные на свое место.
Теперь переходим в баню и паяем водопровод там.
После того как все трубы спаяны и все элементы водопровода соединены между собой. Можно установить смеситель на кухне, сифон в мойку, смонтировать смеситель для душа и провести канализацию.
Алгоритм работы насосной станции
Чтобы понимать принцип работы насоса, это можно представить в следующей последовательности:
- изначально вода поступает в гидробак и наполняет его;
- после этого автоматически меняются показатели давления в системе. Значение достигает предельного максимума;
- срабатывает реле, которое отключает насосную станцию;
- в отключенном состоянии насоса показатели давления снижаются до минимальной границы;
- реле реагирует на изменения и включает насос, что сопровождается очередным заполнением водой.
Без автоматических регуляторов приходилось бы самостоятельно контролировать работу насосной станции. Однако в условиях использования погружных насосов это практически невозможно. Без реле и гидроаккумулятора насосы не славились бы длительными сроками эксплуатации. За счёт наличия этих конструктивных элементов владельцы могут безопасно пользоваться насосами. Одновременно удается поддерживать оптимальные показатели постоянного давления.
Если для включения душа постоянный напор – это не обязательное условие работы, то для стиральной машинки этот показатель очень важен. В противном случае вы не сможете пользоваться автоматическими системами с потреблением водоснабжения. В резервуарах насосных станций допускается хранение до 20 л воды. Даже если произойдет аварийное выключение насоса, у вас будет определенный запас, что позволит пользоваться сантехническими приборами.
Линия электропитания насосной станции
АНСВ работают при подключении к бесперебойному, стабильному электропитанию 220±5 В. Скачки напряжения в сети, могут привести к выходу станции из строя.
Сформулирую несколько общих правил безопасной линии электропитания для насосной станции дома:
1. Для электропитания насосной станции нужно выделить отдельную электрическую цепь (группу насосная станция);
2. Группа для насосной станции должна быть защищена:
- Парой: автомат защиты + устройство защитного отключения (30 mA);
- Одним: дифференциальным автоматом защиты (30 mA).
3. Группа насосной станции должна быть обязательно заземлена. Провод заземления должен быть подключен: в розетке к клемме заземления, в щите: к главной заземляющей шине (ГЗШ).
Чем руководствоваться при выборе водяной насосной станции
Первое на что необходимо обращать внимание при покупке станции – это мощность насоса. От этого показателя зависит напор воды в системе и ее расход
Параметр подачи воды должен быть приближен к максимальному объему потребления всеми точками водоразбора. Как правило, этот показатель усреднен довольно грубо и все модели адаптированы к номинальному расходу 1,5-9 м3/ч.
Водяная насосная станция
Показатель напора также выносится в таблицу характеристик станции отдельно. В паспорте он указан как расстояние, на которое насос подает воду. Но по факту этот параметр означает давление, которое способна создать станция. Так, указанный напор в 40 м, показывает, что насос создаст давление в 4 атмосферы в идеальных условиях. Поскольку при работе возникают некоторые потери давления на разводку трубопровода, а также подъем воды на определенную высоту, этот показатель будет значительно ниже.
Важно! Не всегда мощное устройство оправдывает вложенные в него средства. Как правило, производительность такой системы будет превышать наполнение скважины
Для того чтобы избежать этого, необходимо учитывать и параметры колодца. Чем меньше расстояние до источника забора воды и выше уровень залегания водного ресурса, тем меньше должна быть мощность у приобретенного аппарата.
Также при выборе водяной насосной станции необходимо учесть автономность работы агрегата. Это понадобится пользователям, обитающим в местности с проблемами в подаче электроэнергии. Для обеспечения бесперебойной работы насоса можно дополнительно установить на участке генератор, либо солнечный аккумулятор.
Как устроена насосная станция
Общая конструкция станции включается в себя или накопительный бак, или гидроаккумулятор. Агрегат с накопительным баком – вариант устаревший, имеет множество минусов. Во-первых, сам бак является довольно объемной конструкцией. Во-вторых, уровень воды и ее напор контролируются с помощью поплавка, который отвечает за срабатывание датчика при снижении уровня воды, датчик запускает подкачку. Недостатки:
- вода выходит из системы самотеком, потому на выходе получается низкий напор;
- вся установка имеет большие габариты и не всегда удобна для размещения;
- монтаж системы отличается сложностью;
- накопительный бак необходимо устанавливать над самой станцией, что создает дополнительные проблемы;
- при поломке датчика уровня воды, она переливается через край бака.

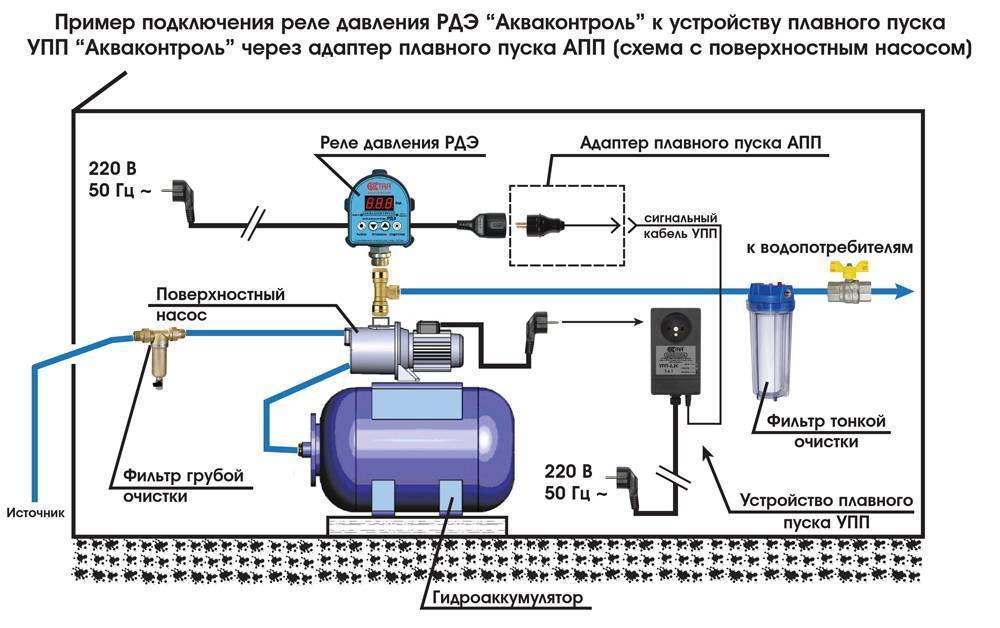

Конструкции с гидроаккумулятором более надежны и практичны. Такая установка имеет сравнительно небольшой размер и проста в монтаже. Система дополнена реле, контролирующим предел давления окружающего воздуха. Оно сжимает его в гидроаккумуляторе под напором воды. Когда уровень давления доходит до необходимого предела, насос автоматически отключается и в кран подается вода из бака. Как только уровень падает, насос снова начинает работать, до установления необходимого уровня.
Различается не только устройство станции, а и сам насос. Это прибор:
- со встроенным эжектором;
- с выносным эжектором;
- без эжектора.
Принцип работы эжектора – вода подается из скважины за счет создаваемого разряжения. Данные модификации имеют несколько большую стоимость, но поднимают воду не с 9 м, как классические станции, а даже с 20 или 45 м. Эжекторные насосы очень производительны, есть только один недостаток – при работе создают много шума. Этот недостаток сглаживают, установив насос с эжектором вне жилых помещений.
Насосы с выносным эжектором удобны тем, что сам насос опускается в место забора воды. Вода подается в эжектор по трубе, в которой создается всасывающая струя. По характеристикам и дальнейшей эксплуатации данная конструкция проигрывает насосам со встроенным эжектором. Если в месте забора воды присутствует воздух или песок, это приводит к быстрой поломке насоса. Плюс станции такой конструкции – ее просто разместить в доме, даже на расстоянии 20-40 м от жилья.
Насосы без эжекторов выполняют подачу воды немного по-другому. В таком аппарате присутствует сложная многоступенчатая конструкция, которая относится к гидравлической части. Безэжекторная станция работает без шума и потребляет меньше электроэнергии.
Данные три вида насосов являются основными, их чаще всего используют в жилых домах. Однако существует еще множество других разновидностей насосов, на базе которых производят монтаж насосной станции.
Особенности подключения оборудования

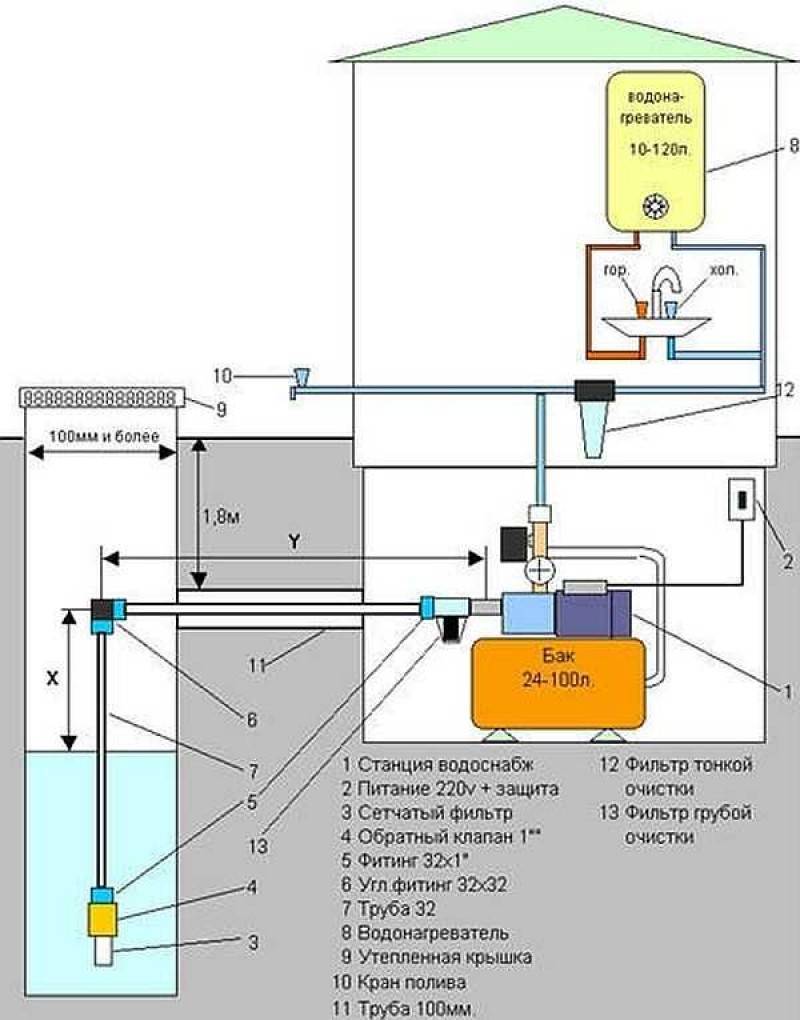

Рассматриваемая нами схема и подробности подключения домашней насосной станции, впоследствии позволят исключить появление в работе технических нестыковок.
На первом этапе установки необходимо подготовить несущее основание под насосный агрегат. Оно может быть выполнено из дерева, кирпича или бетона.
Поверхность обязательно накрываем резиновым ковриком, с целью снижения уровня вибрации функционирующего оборудования.
Используя анкерные болты, фиксируем ножки оборудования к основанию, что позволит обеспечить его устойчивость.
Процесс подсоединения потребует применения крана «американка», однодюймовой муфты, соответствующих диаметров стального уголка с наружной резьбой и обратного клапана. Наличие обратного клапана позволит защитить насос от «сухого хода».
Устройство клапана включает в себя элемент из пружины и запирающий элемент. Обычно установка обратного клапана делается перед станцией или на входе всасывающей трубы.
Также можно приобрести трубу уже с наличием обратного клапана.
Трубу закрепляем муфтой, крепление крана выполняем за счет резьбы.
Для другого выхода насосной станции, который будет сообщаться с водопроводной системой, собирают детали в следующей последовательности: кран подсоединяют к выходу, в него монтируют пропиленовую комбинированную муфту, способом пайки фиксируют к ней водопроводную трубу.
Обеспечивают герметизацию собранных деталей с помощью льняных уплотняющих обмоток и специальной уплотняющей пасты.
После подключения насосного оборудования к водозаборной и водопроводной системе, рекомендуется проверить правильность его функционирования.
Затем необходимо открыть кран и подключить электропитание. Двигатель придет в действие, и вода начнет поступать в напорную трубу, выдавливая весь воздух.
Давление будет подниматься до заданной отметки – 1,5-3 атм., после чего сработает автоматика и станция выключится.
Также в большинстве частных домов (например, на даче) осуществляют установку канализационной насосной станции. Она необходима для откачки канализационных и бытовых отходов.
Установка канализационной станции позволит обустроить кухонное помещение и санузел на цокольном этаже.
Устройство канализационной станции включает в себя следующие элементы: резервуар, насос, датчик уровня заполнения для накопительной емкости. В основном эти элементы изготавливаются из полимерных материалов, что позволяет исключить воздействие коррозии.
Монтаж канализационной насосной станции начинается с создания проекта, в котором необходимо провести все необходимые расчеты.
Для внутренней канализационной системы необходимо посчитать и наметить расположение сантехники и труб.
Для проекта внешней канализационной системы обязательно нужно учесть состояние грунта и почвы. Далее рассчитывают глубину для котлована с учетом размеров канализационной насосной станции.
На видео ниже показано устройство и работа канализационной насосной станции.
Систему водоснабжения в загородном доме считают одной из самых важных, поэтому ее устанавливают в первую очередь. Благодаря современным технологиям можно создать эффективный водопровод, которые обеспечит все потребности семьи. Обязательным элементом водопроводной системы считается насосная станция, которую сделать можно . Предлагаем узнать, какие бывают насосные станции
для дома и схемы подключения.
Самые полезные советы при подключении насосных станций своими руками
Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.
Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.
Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:
- резьбовые соединения, чтобы не допустить протечек;
- фильтры, которые нуждаются в периодической чистке;
- реле для настройки показателей;
- гидробака, в котором есть риски протечек.
Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом. Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны
Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.
Выбор места для установки
Установка насосной станции должна производиться в отапливаемом помещении или кессоне, поскольку агрегат не может работать при минусовых температурах. Чтобы правильно выбрать место для монтажа, стоит придерживаться следующих рекомендаций:
- Лучше выбрать такое место, к которому впоследствии можно будет провести систему отопления.
- В этом помещении не должны присутствовать другие источники энергии.
- Для облегчения обслуживания и ремонта к насосной станции должен быть обеспечен свободный доступ.
- Чем ближе к источнику находится станция, тем лучше.
С учётом этих рекомендаций для монтажа насосной станции подходят следующие варианты расположения:
В жилом доме или на даче можно выделить отдельное помещение для этих целей, например, в подвале
При этом важно выполнить его звуко- и теплоизоляцию. В итоге при работе агрегата в доме не будет слышен шум, а в зимнее время обеспечится оптимальная температура
Этот способ наиболее подходящий с точки зрения удобства обслуживания оборудования.
Если в здании нет свободного помещения, где можно выполнить монтаж техники, попробуйте соорудить отапливаемую пристройку к коттеджу или возвести отдельно стоящее сооружение, для чего необходимо выполнить его тщательное утепление. Обустройство отдельного сооружения невыгодно с точки зрения дополнительных расходов, но позволяет шуму при работе агрегата не мешать жильцам дома.
Монтаж в кессоне. Это специальная герметичная утеплённая камера, которая монтируется на территории участка (недалеко от водозабора) ниже отметки промерзания почвы.
Подготовка гидроаккумулятора
Инструкция по установке и эксплуатации
Чтобы понять, как установить насосную установку правильно, нужно изучить такие рекомендации:
- Оборудование размещают на горизонтальной поверхности. Надежная фиксация предотвратит падение блоков.
- Перед пробным запуском измеряют давление в гидроаккумуляторе. Это значение должно составлять 1,5-2 кг/см³. Если величина отклоняется от нормы, закачивают или выпускают воздух.
- Гидробак размещают вертикально. Мембрана не должна касаться стенок резервуара.
- Помещение с насосным оборудованием снабжают системой сбора и отвода жидкости.
- Реле имеет предустановленные настройки, при необходимости их изменяют.
- Компоненты размещают так, чтобы при ремонте не нужно было демонтировать всю установку.
Эффективность использования водонасосной станции для подачи воды в дом
Проанализировав отзывы можно сделать вывод, что установка насосной станции имеет ряд полезных моментов. Если установить дополнительную емкость для набора воды, можно быть независимым от центрального водопровода, не обеспечивающего необходимого напора в часы интенсивной нагрузки (время полива и т. д.). Если установить емкость для набора воды на улице – осуществлять полив растений на участке можно уже подогретой солнцем водой, что положительно сказывается на их росте.
Узнать больше о насосной водной станции, а так же о том, как с помощью нее обеспечить водой весь дом, вы можете узнать из видео:
Как завести воду в дом
Принцип водоснабжения относительно прост и подразумевает наличие небольшого кессона – резервуара, расположенного над источником, в котором находится оборудование для контроля скважинного насоса. Если зимы в вашем регионе не холодные, в кессоне устанавливается гидроаккумулятор.
Кессон может быть сделан как из пластика, так и из металла или кирпича. После, от него прокапывается траншея глубиной ниже точки промерзания грунта на 15–20 см. На дно укладывают трубопровод, по которому будет подаваться вода. Также в траншее должен быть проложен электрический кабель, от которого в дальнейшем будет запитан погружной насос.
Система водоподготовки рассчитывается для каждого участка индивидуально, в зависимости от анализа воды из скважины. При этом следует устанавливать фильтры непосредственно перед входом в накопительный бак. Собственно, именно так и выглядит схема водоснабжения частного дома от скважины с гидроаккумулятором.
Правила прокладки труб
Перед тем как провести воду в дом, следует вспомнить, что комплектующие, из которых будет собрана вся система, должны быть устойчивы к воздействию различных химических веществ и существенному перепаду температур. Обычно используются изделия из полиэтилена, полипропилена или поливинилхлорида. Наиболее подходящим диаметром для наружной водопроводной трубы будет Ф32 или Ф40 мм, с таким размером они идеально стыкуются с большинством насосов.
Соединенная стык в стык труба утепляется, а затем укладывается в заранее выкопанную траншею. Глубина ее прокладки обязательно должна быть ниже промерзания грунта. На дно траншеи рекомендуется уложить слой щебенки или крупного песка. Для обеспечения круглогодичной подачи питьевой воды следует подумать об укладке нагревательного кабеля – его стоимость несравнима с трудозатратами, необходимыми на размораживание трассы.
Технология монтажа насосной установки
После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.
Проведение подготовительных работ
Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.
Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.
Сборка водозаборного узла
Возможны следующие варианты:

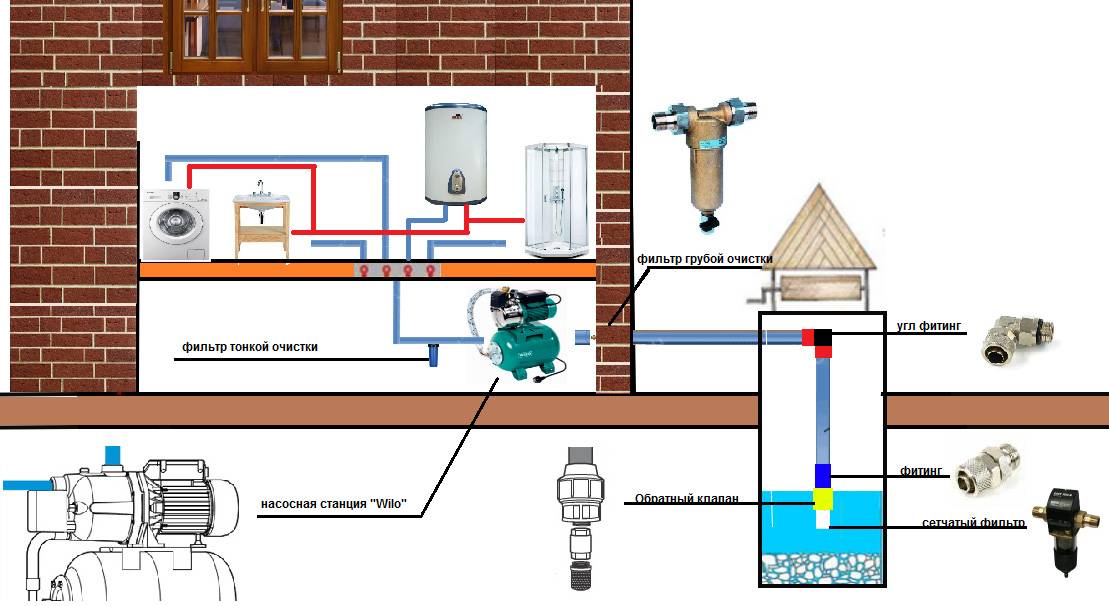

- Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
- Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
- Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.
Монтаж поверхностных элементов станции
Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.

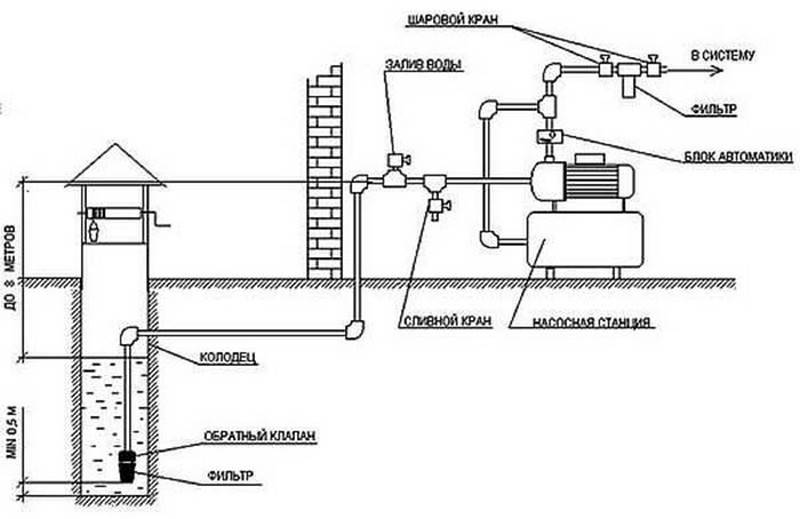

Схема установки.
Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.
Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.
Первый запуск станции
Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.
Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.
Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:
- Выкрутить из заливного отверстия заглушку
- Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.
Заливку воды осуществляют до тех пор, пока она не станет выливаться.
Сам запуск осуществляется в такой последовательности:
- Подсоединить насос к электросети.
- Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
- Включить агрегат.
- При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.
Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.
Подключение с погружным насосом
Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:
- вибрационные;
- центробежные;
- дренажные (колодезные).
Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.
Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.
Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.
Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

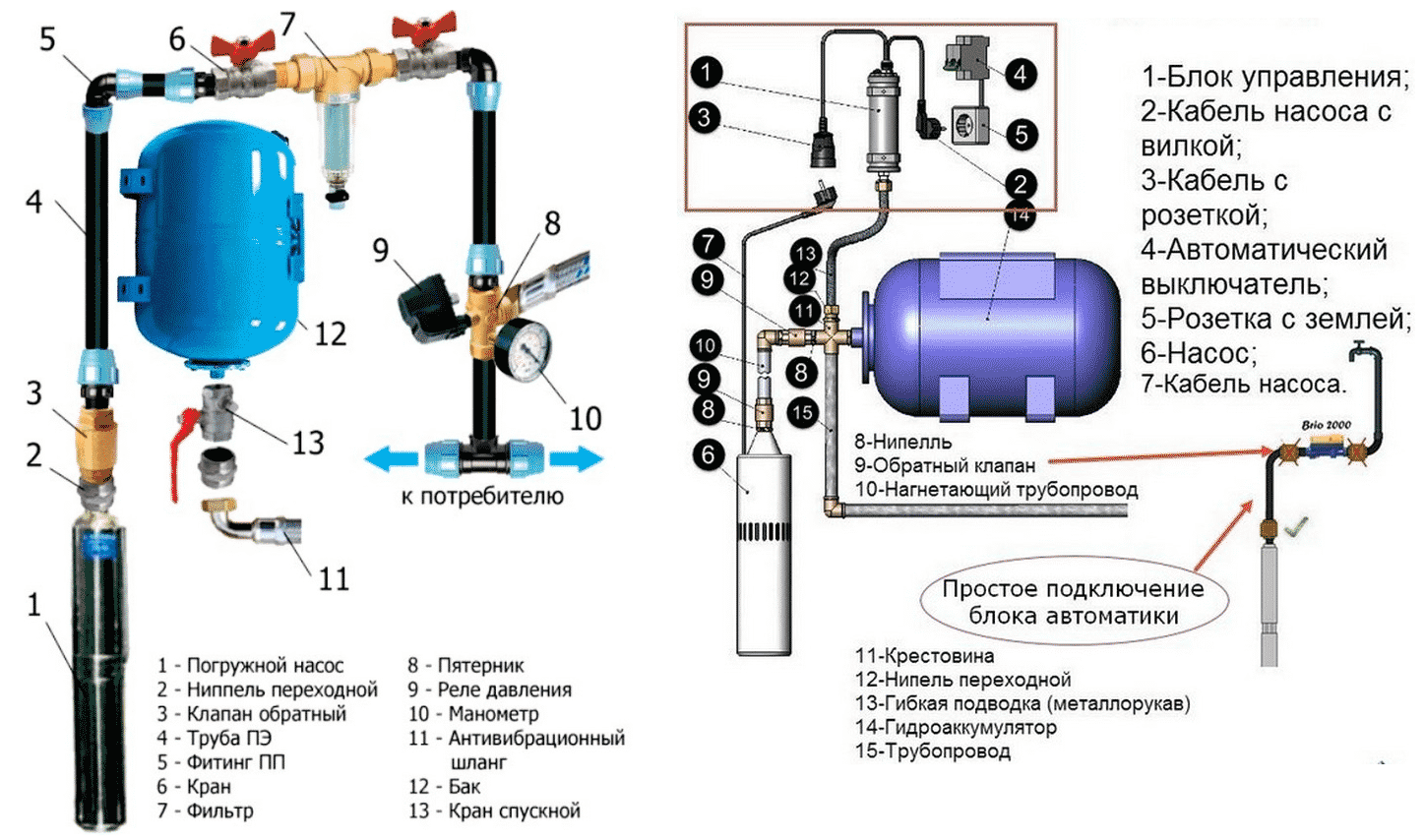

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос
В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.
Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.
