Как сделать своими руками гидравлический пресс из домкрата, виды, чертежи и технология сборки

Пресс своими руками: чертежи

Гидравлический вакуумный пресс обладает некоторыми особенностями, которые лучше построить на чертеже, чтобы точнее разобраться с размерами элементов конструкции и принципиальной схемой их построения.

Прессовочный агрегат обычно состоит из трех основных частей. Его основой является рама, на которую крепятся остальные элементы устройства. Она должна быть достаточно прочной, чтобы выдерживать нагрузку прессовочного давления и удерживать изделия, подвергающиеся обработке. Поэтому ее выполняют из отрезков металлической рельсы или профилированной трубы.

Поверхность рабочего стола, сделанная из толстых стальных пластин, предназначена для расположения деталей, подготовленных к обработке.

Система гидравлики, которую обычно делают из водяного насоса, создает давление и приводит рабочий процесс в действие. При этом КПД прибора, изготовленного самостоятельно, по эффективности не уступает готовым покупным моделям.

Для создания гидравлической системы используется большая часть бросовых материалов, получивших новое предназначение.

Рабочий процесс прессовки осуществляется при полном контроле мастера в ручном режиме.

Простой механический

Простые конструкции механического пресса используют в быту для работы с наиболее мягкими материалами, такими как кожа, пластик, поролон, алюминий или картон.

Для изготовления такого прибора понадобится смонтировать, с помощью шурупов, раму из 4-х металлических уголка, длиной 55 см, соединенную с такой же конструкцией из фрагментов, длина которых 90 см. Получается 2 прочных прямоугольника, собранных из уголка, которые соединяются между собой железными трубками.

Готовую коробку можно усилить прутьями, расположенными под углами к раме, и стальной обшивкой. В одной из металлических пластин корпуса делают небольшую дверцу, чтобы закладывать и вынимать предметы для обработки.

Поршень делают из двух сваренных металлических швеллеров, средняя длина которых составляет 60 см. В наложенном поверх них поперечном куске стальной балки устанавливают фланец с прутом внутри. Механическая работа производится этим прутом, с надетыми на него подшипником и гайкой.

Размеры простых конструкций могут быть довольно небольшими, в зависимости от индивидуальных потребностей изготовителя.

Гидравлический

В основе рабочего процесса гидравлической конструкции лежит взаимное движение двух цилиндрических емкостей, заполненных маслом, с поршнями. Они создают необходимую силу давления для прессовочного воздействия на различные материала, включая сталь и цветные металлы.

Для отжима сока

Ручной винтовой прибор, с перемычками и устройством для крепления на емкость, может служить удобным прессом для переработки сельскохозяйственной продукции на соки.

Прижимное устройство состоит из длинного винта, диаметром около 16 мм, в нижней части которого можно установить пластину для воздействия на большую площадь, а сверху прикрутить ручку для механического действия пресса.

Технология изготовления брикетов

Процесс производства отопительного материала трудоемкий и требует выполнения последовательных операций.

При необходимости нужно подготовить сырье перед использованием:

1. Дробление материала;
2. Сушка дробленного сырья;
3. Измельчение (чем лучше измельчены компоненты брикетов, тем выше показатели теплоотдачи).

Для изготовления своими руками сырье нужно смешать со связующим. Для этого вполне подойдет глина в соответствии 1 до 10, где берется 1 кг глины и 10 кг дробленого материала

Полученную смесь нужно смешать с водой для образования однородной массы, важно чтобы она была ни жидкой, ни твердой

Полученную массу нужно загрузить в специальное оборудование. При прессовании лишняя жидкость выходит и изделие получает окончательную форму. Если использовать самодельный пресс, то есть возможность что небольшое количество влаги все же останется внутри изделия.

Обязательным моментом при изготовлении отопительного материала является просушка после прессования. Сушить можно на открытом воздухе, под солнечными лучами и ветром. Время данного этапа зависит от объема брикетов, а также от использованных технологий прессования.

После просушки изделие нужно переместить в специальное место для хранения или упаковать.

Самодельный пресс из домкрата: чертежи, поэтапная сборка своими руками, преимущества

Как изготовить пресс из гидравлического домкрата самостоятельно: инструкция

Платформа домкрата для опоры является основным узлом гидравлического пресса. Получаемое давление пропорционально к верхним узлам и поверхности. Основа должна иметь повышенную прочность.
Для этого понадобится подготовить несколько ребер с такой же жесткостью, как у основания. В данном случае лучше всего использовать металлический профиль квадратной или прямоугольной формы. Размеры приспособления могут быть 40х50 мм или 50х50 мм. Длина изделий должна составлять приблизительно 250-300 мм. Данные приспособления укладываются боковыми сторонами друг к другу. После этого провариваются устройством для сварки стыковые швы в верхней и нижней части. Таким образом можно будет увеличить жесткость основы пресса, в результате устойчивость домкрата будет повышена. К основанию понадобится приварить пластинку из стали толщиной 10-12 мм. Размеры пластинки должны быть 250х200 мм.

На следующем этапе понадобится своими руками изготовить упор пресса и вертикальные стойки. Чтобы изготовить упоры стоек гидравлической прессовой конструкции самостоятельно, понадобится отпилить 2 заготовки нужной длины из стальной трубки прямоугольной или квадратной формы. В данном случае подойдет исключительно трубка большой толщины. Чтобы определить длину трубы, понадобится найти в инструкции домкрата величину максимального хода работающего штока, после чего добавить к полученному значению высоту домкрата и платформы для опоры. Упор можно изготовить из стальной трубки большой толщины. Данный элемент соединяется со стойками сваркой, для чего понадобится использовать сварочное устройство. В результате можно будет получить конструкцию П-образной формы, которая приваривается к основанию.

Для этого понадобится приварить под углом 90° несколько уголков из стали 40х40 мм на лист толщиной 10 мм. Соединяемые детали понадобится уложить в данное приспособление, после чего сваривать. Таким образом можно будет выставить правильный угол. Для удобства в данный угольник можно будет добавить дополнительные изделия для прижима, которые смогут закрепить соединяемые элементы и препятствовать повреждениям угла соединения в процессе сварки из-за изменения температуры в металлической заготовке.

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Изготовление «подкатного» домкрата

Название «подкатной» домкрат получил из-за внешнего сходства с телегой. Несмотря на простоту конструкции, применяется для поднятия грузовых автомобилей.

Сделать подкатной домкрат своими руками проще всего, положив в основу механизм бутылочного типа, высота подхвата которого 23 см. Для работы понадобятся швеллеры 10 и 12 мм. Из 12-ти мм изготавливается стойка, а из 10-ти мм основа и рычаг для подъема.

При работе домкрата используется несколько рабочих штоков. Основная деталь агрегата – поршень. Задачу подъема груза выполняет гидравлический цилиндр, воздействуя на рычаг.

Спереди монтируются ролики, используемые в бытовой стиральной машине. В процессе сборки используется чашка автомобильного отбойника, а для раскосов 20-ти мм пруток.

Принцип действия подкатного домкрата аналогичен бутылочному, но в отличие от последнего рабочий цилиндр помещен в горизонтальной плоскости.

При работе механизма поршень не соединяется с подхватом напрямую, а передвигается под автомобиль при подъёме рычага.

Агрегат приводится в действие движением рычага, а опускается при повороте винта клапана. Для опускания груза рукоятка надевается на клапанный винт и при его вращении давление в цилиндре снижается.

Процесс создания механического пресса

Чтобы механический пресс показывал высокую эффективность, при его сооружении своими руками следует придерживаться всех требований. Следующая пошаговая инструкция поможет выполнить работу по созданию пресса правильно:

1. Подготовка сосуда, куда будут засыпаться фрукты (от его объема будет зависеть количество сокосодержащего сырья при одной закладке).
2. В сосуде при помощи дрели делают небольшие отверстия, расположенные в шахматном порядке (в качестве емкости многие используют барабан стиральной машины, вышедшей из строя).
3. Подготавливается еще одна емкость без дна, по нижней черте стенок также просверливаются отверстия (эта емкость должна быть большей по объему, чем подготовленный ранее сосуд).
4. Меньший сосуд вставляют в подготовленную емкость большего размера, между стенками устанавливают деревянный брусок.
5. Создается рама в виде буквы «П» (для изготовления используют прочные деревянные бруски или стальную трубу).
6. На перекладине рамы устанавливают прочный круг из стали или чугуна.
7. Подготавливают таз большого диаметра, чтобы в нем можно было разместить оба соединенных сосуда (таз должен быть выполнен из материала, в котором разрешено хранить пищевые продукты).
8. На дне таза просверливается отверстие, в котором закрепляют трубочку для вытекания сока, или устанавливают кран.
9. Чтобы рама в процессе выдавливания сока не подвергалась опрокидыванию, рекомендуется ее забетонировать, а уже потом на ней закрепить конструкцию из сосудов.

На этом процесс сооружения завершается. Можно приступать к первой процедуре выдавливания сока

Только важно не забыть подготовить емкость, в которую будет сливаться готовый сок. Ее подставляют под сооруженный кран или направляют в горлышко емкости выходящую из пресса трубочку для стекания сока. Данный вид пресса показывает самую низкую эффективность

Для большего эффекта рекомендуется дополнить конструкцию гидравлической (домкратом) или винтовой системой давления

Данный вид пресса показывает самую низкую эффективность. Для большего эффекта рекомендуется дополнить конструкцию гидравлической (домкратом) или винтовой системой давления.

Перечень необходимых материалов и инструментов

Для изготовления гидравлического пресса потребуются:

• измерительный и чертежный инструменты;
• угловая шлифовальная машинка с набором абразивных кругов для резки;
• молоток и зубило для удаления окалины или облоя;
• электрическая дрель или сверлильный станок;
• сверла по металлу или коронки для получения крупных отверстий;
• сварочный аппарат (инверторный или полуавтомат);
• струбцины для временной фиксации элементов при сборке;
• наждачная бумага;
• антикоррозионный грунт для металла и краска в банке или аэрозольных баллонах.

Для сборки базовой модификации пресса необходимы профильная труба, обрезки швеллера и уголок (номенклатура и длина проката определяются выбранной схемой). Также понадобятся болты или электроды, возвратные пружины. Для модели с внешним насосом потребуются пластины для усиления конструкции рамы в точке крепления цилиндра. В конструкции с электродвигателем применяют угловой редуктор от старой шлифовальной машины, для сборки кривошипно–шатунного механизма понадобятся шарикоподшипники и дополнительные заготовки из стального профиля.

Для изготовления гидравлического пресса требуется угловая шлифовальная машинка.

Критерии выбора домкрата: на что обратить внимание

Для самодельного пресса подходит бутылочный гидравлический домкрат с плоской плитой в основании, позволяющей просверлить отверстия для крепления. При подборе следует учесть мощность прибора, от которой зависит усилие сжатия. Для бытового оборудования используют домкраты грузоподъемностью от 2 до 20 т. Другим критерием при подборе является высота подъема, от которой зависит рабочий ход пуансона пресса. Например, 10-тонный Gigant HBJ-10 обойдется владельцу в сумму около 2 тыс. руб. и обеспечит передвижение поперечной планки на 230 мм.

Плюсы и минусы

Евродрова имеют довольно много преимуществ перед такими видами топлива, как уголь и дрова, но есть и недостатки. Далее, будет представлено сравнение топливных евродров с углем и дровами.

Итак, преимущества евродров перед дровами:

1. Топливные евродрова калорийнее, чем обычные дрова. Объясняется это тем, что влажность брикетов составляет всего 8%, а влажность дров — около 50%. При сжигании одного килограмма дров выделяется 1930 килокалорий энергии, а вот при сжигании одного килограмма евродров выделяется намного больше энергии — порядка 5100 килокалорий.
2. Евродрова занимают меньше места, чем дрова. Если даже дрова аккуратно уложить в стопку, комбинируя их, то в любом случае евродрова будут занимать в 4 раза меньше места, чем дрова.
3. На рынке при продаже топливных евродров цена определяется именно по массе, а не по объему занимаемого пространства, как это делается в случае с дровами.
4. Отсутствие конденсата на дымовых трубах — это одно из самых главных преимущества евродров перед дровами. Дело в том, что при использовании дров в качестве топлива на поверхности внутренней стенки дымоходов образуется конденсат, который за один сезон может заузить его сечение. Объясняется это тем, что в составе дров содержится большое количество влаги (50%). При использовании евродров конденсат не образуется, так как содержание влаги здесь составляет всего 8%.

Вот такими преимуществами обладают евродрова перед дровами. А далее будет представлено сравнение евродров с углем:

1. Всем известно, что при сгорании каменного угля выделяется неприятный запах. Источником такого запаха является сера, которая в большом количестве содержится в угле. В евродровах же выделение серы в сотни раз меньше чем в угле, отсюда и запах практически не чувствуется.
2. После сгорания каменного угля образуется большое количество шлака, которого нужно вывозить и утилизировать. Это может стоить дополнительных затрат. Вообще, количество шлака, которое остается после сгорания угля в топке, составляет 40% от объема угля. А вот отходы, которые остаются при сгорании евродров, составляют всего лишь 1%. Кроме того, отходы сгорание евродров можно использовать в качестве удобрения.

А теперь несколько слов о недостатках топливных евродров:

1. Высокая стоимость.
2. Условия хранения. Брикеты следует хранить в сухом проветриваемом помещении, так как в условиях повышенной влажности, они могут рассыпаться.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

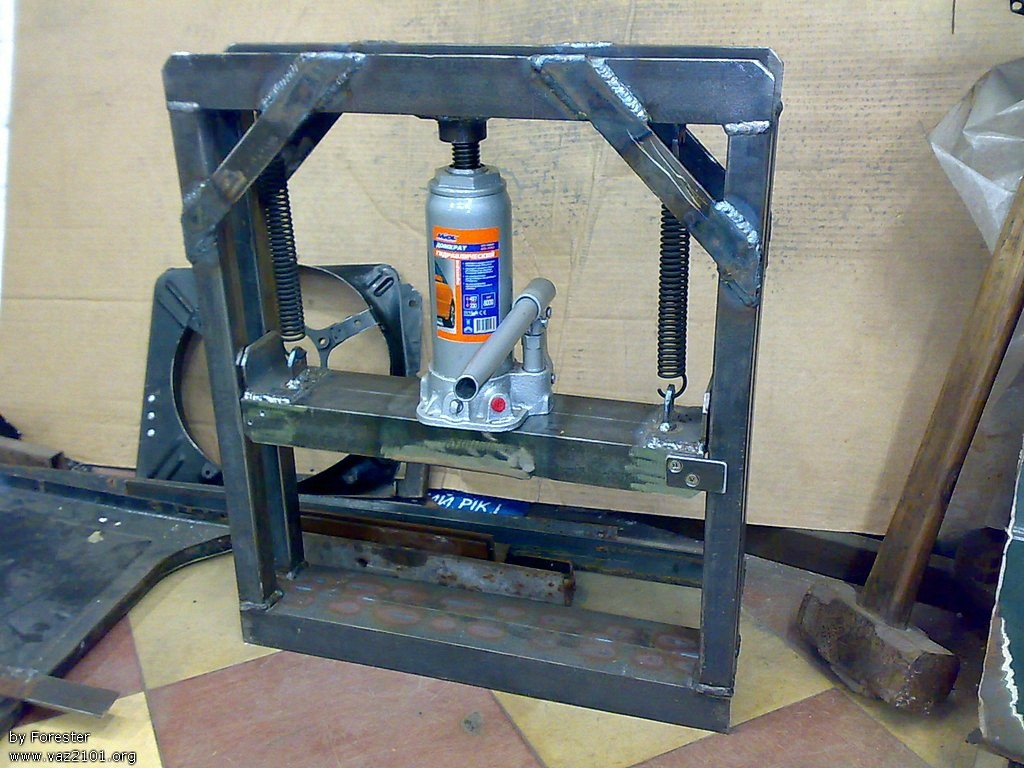

Внешний вид готового самодельного пресса

Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража

С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально

Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Материалы и инструменты, которые использовались автором:

Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.

Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.

Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.

Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.

Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.

Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.

В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.

Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.

Как сделать пресс из домкрата своими руками?

В основу данного оборудования входит надежная рама. Она изготавливается из швеллера или металлических углов.

Как сделать самодельный пресс из домкрата своими руками, чертеж

Шаг	Описание
Рама используется со сдавливющим усилием до 5 тонн	1 (упорна балка сверху); 2 (крепежные элементы); 3 (домкрат до 20 т); 4 (пружинный механизм); 5 (подвижная конструкция); 6 (стопор); 7 (приспособление для регулировки); 8 (поперечная конструкция); 9 (опорные ножки).
Все надежно закреплено	Возможны два варианта: при помощи, что надежнее. Есть монтаж на болтах
Гидравлический пресс своими руками из домкрата чертеж с болтовым соединением	Здесь необходимо точно рассчитать усилие пресса
Монтаж балки понадобится для большей жесткости	Опорный элемент можете придумать сами, в зависимости от воображения. Наличие перекладины снизу обязательно, для жесткости.

Совет! При производстве гидравлического пресса из домкрата в первую очередь нужно обеспечить прочность рамы, именно на нее будет оказываться нагрузка.

Какой домкрат подойдет для нашей конструкции

На сегодняшний день чаще всего используется для производства гидравлического пресса стаканный домкрат. Есть недорогие устройства, которые в состоянии выжимать более двадцати тонн.

Стаканный гидравлический домкрат

Примечание! Но есть проблема в использовании подобного оборудования, они не способны функционировать в перевернутом состоянии.

Вроде логично, закрепить домкрат на верхней балке, а нижнюю использовать, как опору, но в этом случае домкрат придется дорабатывать.

Переделка конструкции:

• Вариант 1: устанавливаем бак и связываем его с отверстием для заливки домкрата при помощи силиконовой трубки.
• Вариант 2: потребует новой разработки самого домкрата.

Работа системы прижима

Чтобы сделать пресс из гидравлического домкрата своими руками, предусматривается формирование штока. Многие мастера утверждают, что он не удобен в работе. Нужна большая площадь для разработки различных, крупных пресс-форм и деталей больших габаритов.

В роли колодок можно использовать чушки, в которых делаются глухие отверстия для укрепления с основной конструкцией пресса. Если нет финансовых возможностей, то узлы можно изготовить самостоятельно. В балке нужно сделать отверстие, куда должна войти пятка домкрата, практически без зазора. Затем делаем несколько отверстий для возвратного механизма.

Балки изготавливаем с открытыми гранями

Затем в верхней части узла привариваем отрезок трубы для посадки домкрата. Нижнюю часть привариваем при помощи уголков.

Роль переставной опорной балки

Для крепления переносной балки, подойдут стальные массивные пальцы. На вертикальной части рамы делаем ряд круглых просечек на разной высоте. Диаметр просечек должен совпадать с сечением всех болтов.

Крепление опорной балки

Установка возвратного механизма

Последняя деталь в конструкции гидравлического пресса, это возвратный или пружинный механизм. Здесь можно вставить обычные пружины для дверей. Задача может значительно усложниться при использовании верхней бабки, так как собственный вес может не позволить сжиматься пружинному механизму.

Увеличиваем число пружин

Совет! Один из вариантов, это увеличение числа пружин до 6-ти или использование более мощных деталей.

Если отсутствует верхняя колодка, то рекомендуется закрепить пружину к штоку при помощи шайбы. Если образовались излишки длины пружины, можно расположить их в наклонном состоянии.
