Принцип работы ИК-обогревателя
Инфракрасные обогреватели отличаются по принципу работы от остальных приборов, они греют не воздух, а окружающие предметы, то есть действуют по принципу солнечных лучей.
Схема распределения тепла в теплице.
При снимках тепловыми камерами обстановки в комнате с использованием инфракрасных приборов можно наблюдать такую картину: максимальная температура наблюдается около оборудования и у поверхности пола, то есть нагрев ощущается сразу же после включения. А у обычного нагревателя теплый воздух поднимается наверх, то есть ждать повышения температуры внизу надо очень долго, а это значительно увеличивает расход электроэнергии. То есть можно сделать вывод, что инфракрасные обогреватели намного более экономные, выбрать их рекомендуется, когда расход электричества является значением критическим, в приоритете идет комфорт.
Ламповые и пленочные обогреватели с минимальным расходом электроэнергии
Для установки эффективного и простого ИК-обогревателя часто используются потолочные ламповые и пленочные конструкции, которые очень легко монтируются, расход электроэнергии их довольно экономен.
Схема устройства лампового ИК- нагревателя для теплиц.
Ламповые инфракрасные приборы в качестве источника излучения используют галогенные лампы с вольфрамовой нитью в колбе, наполненной смесью аргона и азота. Мощность таких ламп составляет 150-250 Вт, что вполне достаточно для обогрева обычного жилого помещения. Лампы для таких приборов выпускаются различные:
- обычные инфракрасные зеркальные, которые схожи с обычными лампами для освещения, но выделяют большее количество ИК-лучей;
- зеркальные красные инфракрасные лампы с колбой из темно-красного стекла, они дают мало света, но больше тепла, да и расход электроэнергии намного меньше.
Пленочные инфракрасные обогреватели привлекательны тем, что они не имеют корпуса, то есть представляют собой пленку с углеродной пастой с толщиной в один микрон. Такая пленка имеет подведенные медные контакты. Выбрать такой обогреватель можно, если необходим нагрев прибора максимум до 110 градусов, а средняя температура нагрева составляет 30-45 градусов тепла. Расход электроэнергии пленочного обогревателя не очень большой, часто его используют для монтажа не только на потолки, но и для напольного нагрева.
Газовые панели и длинноволновые ИК
Газовые ИК-обогреватели применяются в основном для локального обогрева небольших площадок на улице. Это позволяет создать комфортные условия на верандах, в открытых кафе, террасах. Часто газовые приборы выполнены в виде элегантных современных фонарей, которые служат украшением дизайна.
Виды ИК- излучения.
Сам прибор представляет собой газовые баллоны, скрытые под основанием зонтика. Расход баллона очень экономен, его хватает на 22-25 часов непрерывной работы, поэтому часто их берут на пикники, ставят на детских площадках, спортивных площадках, в парках. Мощности хватает для того, чтобы комфортно чувствовать себя даже при минусовой температуре.
Газовые потолочные обогреватели применяются, когда необходим мобильный источник тепла на территории от 9 до 60 кв.м, топливом служит баллонный сжиженный газ.
Чаще всего для обогрева дома применяются длинноволновые приборы, источником излучения в которых выступает специальная пластина из алюминиевого сплава, имеющая особое покрытие. Такая пластина нагревается тэном до 300 градусов по Цельсию, между ней и корпусом имеется теплоизолирующий материал, обеспечивающий нагрев самого корпуса всего до 50 градусов, то есть тепло направляется именно туда, куда необходимо.
Бытовые ИК-приборы такого типа выпускаются в виде прямоугольных корпусов, на потолок они крепятся специальными кронштейнами, угол наклона прибора можно легко регулировать. Длинноволновые приборы очень удобны для нагрева не только в жилых помещениях, их можно с успехом применять и для офисов, магазинов, детских садиков.
Использование емкостей с водой для обогрева теплицы
Объекты высокой термальной массы (термальная масса — это количество тепла, которое может содержать твердое тело при определенной температуре), обладают способностью поглощать, накапливать и излучать тепло. Они являются отличным экономичным способом обогрева теплицы.
Наиболее распространенным подобным объектом, используемым для обогрева теплиц, является вода. Для этого могут быть использованы емкости с водой, окрашенные в черный цвет, размещенные в местах с прямым солнечным светом.
Если нет возможности использовать большие бочки для воды, можно, как минимум, наполнить водой старые пластиковые 5-литровые бутылки и поставить их вокруг растений в теплице. Вода в емкостях дольше сохраняет тепло ночью, и от этого выигрывают растения, стоящие рядом.
Наиболее распространенным подобным объектом, используемым для обогрева теплиц, является вода. Для этого могут быть использованы емкости с водой, окрашенные в черный цвет, размещенные в местах с прямым солнечным светом
Солнечный метод обогрева теплицы
Обогрев теплицы солнечной энергией является самым перспективным и малозатратным. К тому же, он экологически чистый. Недостатком такого метода является неравномерность излучения в разные сезоны, из-за чего возникает необходимость использовать другие виды обогрева в холодные месяцы года.
Благодаря солнечному обогреву, в теплице происходит парниковый эффект, когда солнечные лучи проходят сквозь стекла теплицы и нагревают землю и предметы, которые в свою очередь нагревают окружающий воздух. Благодаря тепличному укрытию тепло задерживается в теплице. Чем надежнее конструкция и лучше качество укрывного материала, тем лучше в теплице сохраняется тепло.
Существует два типа солнечных теплиц: гелиотеплицы, и пристроенные к южной стороне жилого дома. Главной задачей дачника, имеющего такую теплицу, максимально использовать и удержать тепло, доставляемое солнечной энергией, ведь управлять уровнем этой энергии не представляется возможным. Большое значение имеет правильное расположение теплицы относительно всех сторон горизонта, ее форма и вид покрытия, а также правильное использование дополнительных методов привлечения и удержания энергии.
Самой правильной формой теплицы, обогреваемой солнечной энергией, является форма шатра или арочная форма, при которой происходит самая меньшая теплопотеря.
Используя солнечную энергию, нужно учитывать, что весь поток света идет с южной стороны, поэтому северная сторона должна быть максимально защищена от холода. Для этого ее делают непрозрачной, покрывают фольгой или окрашивают глянцевой белой краской.
Вопросы по работе печей
Как увеличить время горения дров в печи Буржуйке?
Увеличить скорость прогорания топлива помогает максимальное сокращение подачи воздуха. Также нужно дрова укладывать очень близко друг к другу, а уголь не ворошить, чтобы он медленно тлел, а не горел ярким пламенем. Хитрый прием сохранения тепла – ведро с песком, установленное на печь.
Во время горения печи Булерьян из труб выделяется дым. В чем причина и как исправить?
Расположенные в передней части топки трубы этой печи дополнены специальными инжекторами для дожигания образующихся газов. Если они не дожигаются, значит, некорректна работа дымохода. Он слишком низкий или засорен. Не допускайте уменьшения диаметр дымохода. Для каждого размера печи он свой. Для самого маленького Булерьяна диаметр не должен быть меньше 120 мм, а для большого — не менее 180 мм.
Правильный выбор печи для теплицы – это гарантия получения богатых урожаев при минимальных затратах на топливо.
Способы отопления теплиц
Отопление теплиц можно производить при помощи различных обогревателей, обычно работающих от электричества, а также смонтировав трубную систему. Система отопления включает в себя:
- обогревательный прибор, которым может выступать котел или печь;
- насос для циркуляции теплоносителя;
- различные устройства для автоматической работы, контроля давления и выполняющие защитную функцию;
- трубопровод.
Свежие овощи и ягоды круглый год в отапливаемой теплице
Система с естественным способом движения воды по трубам включает еще и расширительный бачок, а насос в этом случае не потребуется.
Отопление теплицы своими руками можно выполнить в виде так называемого теплого пола. Трубы при этом располагаются под грунтом, что обеспечивает именно прогрев почвы. Если их проложить на поверхности обогреваться будет воздух внутри теплицы. Первый вариант более эффективен для развития растений. Работать система отопления может от любых ресурсов: твердого топлива, газа, электричества, дизельного топлива, биотоплива и т.д.
Как устроена система «теплый пол» в зимней теплице
Материал, из которого изготовлена труба, также оказывает влияние на качество обогрева теплиц. Наибольшей теплопроводностью, а значит и эффективностью, обладает металл. Чтобы смонтировать металлический трубопровод своими руками, необходимы определенные навыки и умение работать со сваркой. Поэтому в выполнении такой трубопровод доступен не каждому.
Полиэтиленовые трубы зарекомендовали себя как лучший вариант для выполнения теплого пола. Поэтому их часто используют для прокладки под грунт. Своими руками выполнить такую систему отопления намного проще. Полиэтиленовые трубы легко изгибаются, их не нужно соединять или спаивать, так как труба продается цельными бухтами. Это основное преимущество полиэтилена – отсутствие швов и соединений, которые не бывают абсолютно надежными.
Отопление теплиц различается по виду теплоносителя: водяное и паровое. Воздушное (паровое) требует определенного вида трубы. Металлопластиковые, полиэтиленовые, полипропиленовые для него не подойдут, они рассчитаны на теплоноситель до 110°C максимально. Лучше использовать металлические.
Отопление теплицы с помощью подземного дымохода от печи
Конструкция печи, фундамент, кирпичная кладка вокруг топливника остаются без изменений. Но вот дымоход будет пролегать в почве, а не находиться на опорах под сводом теплицы.
Дымоход от буржуйки под землей
Расстояние между соседними параллельными трубами должно быть в пределах 60-100 см. Глубина пролегания труб 25-40 см. Трубы укладывают под наклоном в выкопанные траншеи, засыпанные щебнем или керамзитом. Концы труб выводят за пределы парника. Таким образом, теплый воздух из буржуйки попадает в трубы, нагревает почву и воздух, а дым от сгорания топлива выводится наружу, не попадая в тепличное пространство.
Буржуйка для дачи, сделанная своими руками – это бюджетный и быстрый способ повысить количество урожая и защитить его от неблагоприятных природных условий. При правильно смонтированном отоплении на дачных теплицах будут густо цвести розы, а на столе стоять огурцы, болгарский перец, виноград и другие плоды теплолюбивых культур.
Обогреватель для теплиц Timberk TCH A03 1000
Завершает наш обзор обогревателей для теплиц модель скандинавского бренда, но российского производства. Его мощности в 1000 Вт, достаточно для обогрева помещений, площадью до 10 м2 зимой, и до 12 м2 весной и осенью. Может быть использован как основной и дополнительный прибор отопления. Габариты: 1640х140х45 мм, масса – 6,7 кг. Корпус белого цвета защищен от атмосферных воздействий, покрыт антикоррозионной жаростойкой эмалью. Предназначен для потолочного крепления. Рекомендуемая высота – 2,5 м. Эффективность обогрева обеспечивается рефлектором с высоким коэффициентом отражения и регулируемым углом рассеивания теплового излучения. Поставляется в комплекте с инструкцией и крепежными элементами.

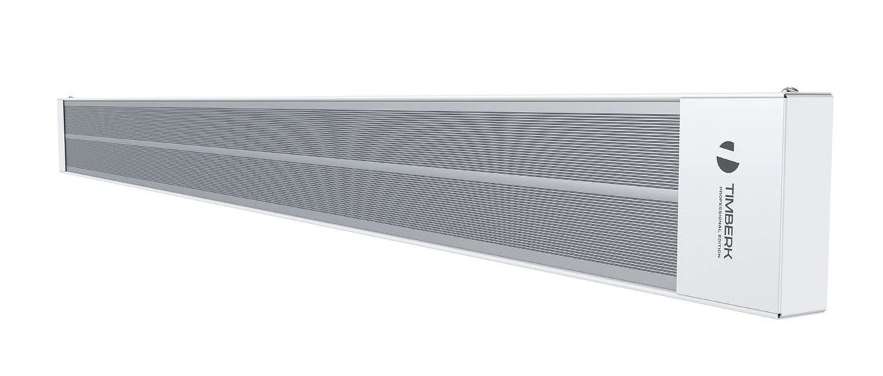

Инфракрасный обогреватель Timberk TCH A03 1000
Достоинства:
- экономичный обогреватель
- компактный
- оборудован всеми необходимыми защитами
- регулируемый угол рассеивания тепла
- стильный дизайн обогревателя
Недостатки:
не укомплектован шнуром питания
Теплица на дачном участке дает возможность на пару недель раньше высадить рассаду и получить первые овощи. Важнейшим условием для этого является обеспечение нормальной температуры почвы за счет использования обогревателей для теплиц. К примеру, для помидорной рассады, она должна прогреться до +20°С днем, а ночью поддерживаться на уровне не ниже +18°С. Организовать и поддерживать подобные условия дачнику помогут специальные нагревательные приборы, лучшие их которых мы тщательно рассмотрели сегодня.
Обогреватель для теплиц еплофон ЭРГНА – 0,7/220 (п)
Конструкция данного обогревателя обладает 4 колесиками, поэтому по теплице, где выложена узкая дорожка, его получится транспортировать. Но вес 7,7 кг разрешает переставить прибор в удобное место и без использования колес. Устройство сертифицировано для использования без надзора, поэтому вы сможете смело оставлять его в теплице на ночь, не боясь пожара. Корпус, которым обладают эти обогреватели, имеет класс защиты IP54, что разрешает поливать ростки, находящиеся в непосредственной близости от него.
Инфракрасный обогреватель Теплофон ЭРГНА – 0,7/220 (п)
Достоинства:
- сетевой провод в комплекте обогревателя
- есть колесики для легкого передвижения
- экономный расход электричества
- высокая пожаробезопасность обогревателя
Недостатки:
наружная поверхность нагревается до 90 градусов, поэтому о корпус можно обжечься
Отопление буржуйкой
Такой способ подойдет для небольших теплиц, не рассчитанных на коммерческое производство овощей. Такую печь можно соорудить своими руками. Технология изготовления не отличается сложностью. Потребуется сварочный аппарат, несколько труб, желательно стальных или чугунных, листовое железо и кирпич. Она практична в применении, удобна и не требует больших материальных вложений. Золу можно использовать в качестве удобрения. Обогрев происходит, в основном, за счет дымохода, по которому проходит дым, обогревая помещение. Дымовая труба выводит его на улицу. При печном отоплении требуется постоянно находиться в парнике, так как надо регулярно подавать топливо. Кроме этого, тепло концентрируется, в основном, вокруг печки и не доходит до отдаленных участков. Для его распределения дополнительно требуется вентилятор. К тому же очаг обогрева создает риск возникновения пожара.
Монтаж трубопровода для водяной системы
Водяное отопление требует прокладки трубопровода, что вполне выполнимо своими руками. Металлические трубы нужно сварить и укрепить вдоль периметра теплицы как можно ближе к земле. Для системы с естественным движением теплоносителя, нужно подсоединить трубы к котлу к соответствующим патрубкам (вход и выход). Подающая труба должна вначале подходить к расширительному бачку, который устанавливается как можно выше. Горячая вода поднимается вверх, после чего спускается и движется по магистрали с определенным давлением. Для закрытой системы необходимо на трубе-обратке перед котлом установить насос, который будет обеспечивать необходимое давление. Трубы необходимо покрасить, чтобы они не поржавели в условиях повышенной влажности.
Своими руками возможно сделать и теплый пол. Полиэтиленовая труба — удобный и простой в монтаже материал, с ним может справится непрофессионал. Прежде чем крепить трубу, нужно проложить теплоизоляцию. Ею могут выступать как пенопласт, так и обычная фольгированная пленка. Главная их функция – не пропускать тепло, идущее от труб вниз. Трубу необходимо прикрепить к поверхности, используя металлические скобы
При этом важно не повредить его, так как отремонтировать отдельный участок нельзя
Шаг укладки необходимо просчитать исходя из общей площади. Для небольших теплиц достаточно соблюдать расстояние между трубами 15 см, для средних (12-20 кв.м) – 20 см, для больших, свыше 25 кв.м – 30 см. Подключаются трубки к соответствующим патрубкам отопительного прибора. Водяное отопление, выполненное под грунтом, эффективно для теплицы, так как характеризуется малым расходом топлива. Для подземного трубопровода не требуется разогревать теплоноситель до 60-90°C (как для наземнго), достаточно 30-40°C.
Как поддержать температуру на нужном уровне
Оптимальным температурным показателем для многих тепличных культур является 15 — 20 градусов. Если парник предназначен для выращивания рассады, и дальнейшей высадки её в почву, то требуется температура в приделах 30 градусов.
Для поддержания нужного уровня обогрева в теплице используется терморегулятор. Он позволяет снизить затраты на электроэнергию до 30% в электрических полах. Это достигается за счёт не постоянной работы полового отопления. Регулятор включается при понижении температуры ниже требуемой, и отключается, когда достигнет заданный уровень.
В водяных системах управление температурой осуществляется смесительным узлом. В нём будет производиться подмешивание остывшего теплоносителя, до достижения нужного градуса нагрева.
Для избегания резких перепадов температуры, и повышения интенсивности обогрева, рекомендована схема Тихельмана — подразумевается наличие теплоаккумулятора. Тогда нет надобности монтировать коллекторную группу.
Использование компостной кучи в теплице
Создание и использование компоста может помочь нагреть теплицу и является отличным способом предотвратить бесполезное выбрасывание органических материалов в мусор. Компост производится в процессе разложения органического материала, и компостная куча в процессе разложения выделяет тепло. Если вы поместите компостную кучу в теплицу, то тепло, выделяемое этим компостом, может помочь повысить температуру воздуха внутри. Количество производимого тепла будет зависеть от размера компостной кучи, количества содержащейся в ней влаги и температуры окружающего воздуха.
Создание и использование компоста может помочь нагреть теплицу и является отличным способом предотвратить бесполезное выбрасывание органических материалов в мусор
Виды печей для теплиц
Люди придумали большое количество систем отопления, но для теплиц чаще всего используют пять-шесть видов печей. Это обусловлено не только распространенностью таких печей, но и тем, что их конструкция и принцип работы идеально подходят для отапливания теплиц и выращивания растений.
Вологда
Это большая цилиндрообразная печь с относительно высоким КПД работы.
За счёт горизонтального расположения бочонка, в печь можно закладывать много топлива.
Его нужно добавлять один или два раза в день. Печь Вологда работает на разном топливе: мазуте, солярке, отработанном масле, дровах и щепках.
Вологда — не самая подходящая печь для садоводов-любителей.
Эта печь громоздка, сложна в эксплуатации и установке, поэтому её применяют профессионалы на крупных теплицах.
Печь Бутакова
Уникальная отечественная разработка. Такие печи обладают высоким КПД. Они работают на дровах или опилках. У печей сложная конструкция, поэтому воссоздать её в домашних условиях очень трудно.
Печь выпускается в разных размерах, и таким образом подходит для любых теплиц. Топливо в печь загружается один раз в двенадцать часов.
Печь Бутакова стоит дорого. У нее сложная конструкция, и чтобы правильно её использовать, нужно перед этим потренироваться. Тем не менее, печь Бутакова ценится среди владельцев теплиц за свою надежность и высокую теплоотдачу, поэтому для тех, кто всерьез занимается садоводством, это — подходящий вариант.
Булерьян
В России называют также Бренеран — большая и дорогая печь, работающая на твердом или жидком топливе.
Печи Булерьян подходят только для крупных промышленных теплиц, они стоят дорого, обогревают большие площади. Загружать топливо нужно раз в десять часов, поэтому двух загрузок в день хватит на сутки обогрева теплицы.
Булерьян работает за счёт пиролиза. Для обогрева используется не тепло сгораемого топлива, а выделяющийся в этот момент газ.
Буржуйка
Самая простая, недорогая и популярная печь в России.
Именно буржуйки чаще всего используются садоводами-частниками для обогрева теплиц.
Буржуйка обладает примитивным устройством, из-за чего и проявляются её недостатки.
Во-первых, приходится постоянно контролировать процесс горения топлива, так как его интенсивность зависит от его количества в печи.
Во-вторых, это самое топливо нужно постоянно подкладывать в топку, иначе обогрев будет неэффективным. По сути, владелец теплицы должен 5-7 раз в день заглядывать в теплицу.
Несмотря на все недостатки, буржуйка остается самой распространенной печью для отопления теплиц. Буржуйки недорогие, их можно сделать в домашних условиях и они работают практически на любом топливе, чем и обусловлена их популярность.
Бубафоня
Усовершенствованная буржуйка. Состоит из двух частей. В нижней горит топливо, в верхней — пиролизные газы. За счёт этого Бубафоня обладает большим КПД, если сравнивать с буржуйкой. Кроме того, Бубафоня может работать на любом топливе, даже на мусоре.
За счёт двухярусной конструкции печь обладает длительным горением, и подкладывать топливо придется намного реже, чем в случае с буржуйкой.
С другой стороны, у Бубафони есть минус — маленький радиус теплоотдачи, из-за чего она подходит лишь для небольших теплиц, да и то, нужно покупать вентилятор и подводить электричество.
Слобожанка
Ещё одна усовершенствованная конструкция буржуйки. Слобожанка хороша тем, что в процессе горения используются пиролизные газы.
Они не выводятся наружу, как у буржуйки, а участвуют в обогреве помещения, за счёт чего повышается КПД.
Кроме того, к Слобожанке можно подключить контур с водой, благодаря чему возрастает эффективность отопления.
Топливо загружается вертикально, при этом его можно утрамбовывать прессом. Благодаря этому она требует минимального контроля и редкого докладывания топлива.
Изоляция стен теплицы
Осенние месяцы могут быть очень холодными, поэтому, чтобы сохранить тепло внутри, вы можете использовать слой пузырчатой пленки, чтобы удерживать тепло. Воздушно-пузырьковый полиэтилен выпускается в виде рулонов различной ширины, которые можно развернуть и прикрепить к стенам внутри теплицы. Эта пузырчатая пленка прозрачная, поэтому хорошо пропускает солнечный свет, при этом она удерживает выделяемое тепло и не пропускает сквозняки.
Конечно, вы можете попробовать другие творческие способы утепления стен теплицы, например, некоторые садоводы хранят тюки сена вдоль внешних стен по бокам теплицы, которые бьют осенние ветры, вызывающие сквозняки. Этот метод также помогает сохранить более стабильную температуру в теплице.
Осенние месяцы могут быть очень холодными, поэтому, чтобы сохранить тепло внутри, вы можете использовать слой пузырчатой пленки, чтобы удерживать тепло
Заключение
Оборудовать электрический способ подпочвенного обогрева своими руками гораздо проще. К тому же он требует меньше первоначальных финансовых вложений. Однако, по мнению садоводов, он слишком затратный в плане потребления электроэнергии.
Солнечный обогрев теплицы
Водяные системы теплого пола, напротив, требуют больше финансовых вложений, да и технологию укладки труб нельзя назвать легкой. Однако такой способ отопления теплиц способен окупить себя уже через несколько лет эксплуатации. А учитывая, что в этой теплице можно будет своими руками круглогодично выращивать овощи и культивировать другие растения, все денежные вливания и трудозатраты сполна себя оправдывают.
