Как сделать подъемные ворота самостоятельно в гараж

Секция нижняя

Нижняя секция подъемного изделия

Размер нижней секции 1000*2500 мм. Длина выбрана произвольно, как привязать реальные размеры к фактическим величинам на коробке ворот, будет рассмотрено ниже.

Очевидно, что она представляет собой отрезок панели определенной длины. Доработка представляет собой укорачивание перекрывающего элемента и подгиб его под углом порядка 60º. Кроме того, установлено 4 кронштейна с направляющими роликами в виде подшипников, перемещающих секцию по пазу стоек в соответствии с их формой.

Кронштейн для крепления секций подъемных изделий

На торцевой стенке кронштейна нужно установить подшипник, в данном случае применен номер 302, а вообще, можно применить любой, но в этом случае придется подбирать размер швеллеров для стоек.

Подшипник устанавливается на оси, привариваемой изнутри кронштейна. Крепежами могут быть стандартные гайки М10 с шайбой плоской и шайбой пружинной. Материал детали – сталь оцинкованная толщиной 2 мм. Отверстия под крепеж диаметром 9 мм под винт самонарезающий.

К нижним кронштейнам привариваются две детали. Они предназначены для крепления тросика противовеса с каждой стороны ворот. Секция верхняя конструктивно устроена аналогично нижней секции. Инструкция по установке этих деталей будет дана ниже.

Положительные стороны откидных дверей для гаража

Плюсов у данного типа ворот множество, но особенно выделить нужно такие:

створки прочные и жесткие, что позволяет защитить помещение от проникновения злоумышленников;
особенности данных ворот дают возможность поддерживать в гараже оптимальный микроклимат, оно хорошо тепло- и гидроизолировано, а это очень важно для защиты автомобиля от коррозии;
эта конструкция имеет привлекательный внешний вид, что делает привлекательным любой гараж;
в открытом положении ворота занимают минимальное пространство (под потолком), а на их открытие требуется совсем немного времени.

Сегодня приобрести поворотно-откидные модели ворот, чтобы украсить и сделать надежно защищенным свой гараж, можно в любом строительном магазине, но их несложно сделать и самостоятельно.

Перед тем как приступить к решению важного вопроса, как изготовить откидные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами. Перед тем как приступить к решению важного вопроса, как изготовить откатные ворота для гаража своими руками, чертежи необходимо изготовить в соответствии со своими размерами

Перед тем как приступить к изготовлению, нужно создать чертеж по индивидуальным размерам

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Виды гаражных ворот

Прежде, чем разбираться в разновидностях, давайте поговорим о преимуществах распахивающихся ворот. А заключаются они в следующем:

• Доступная стоимость. Такие ворота стоят на порядок дешевле, чем остальные виды;
• Возможность утепления. Для этого используются теплоизоляционные материалы;
• Возможность монтажа даже в случае недостаточности свободного места;
• Способ открытия 0 наружу и внутрь;
• Возможность оснащения конструкции электромотором или автоматикой.

Недостаток – необходимость свободного места для открывания. Это вызывает трудности в зимний период, когда перед воротами образуются сугробы.

А теперь можно перейти к другим видам ворот.

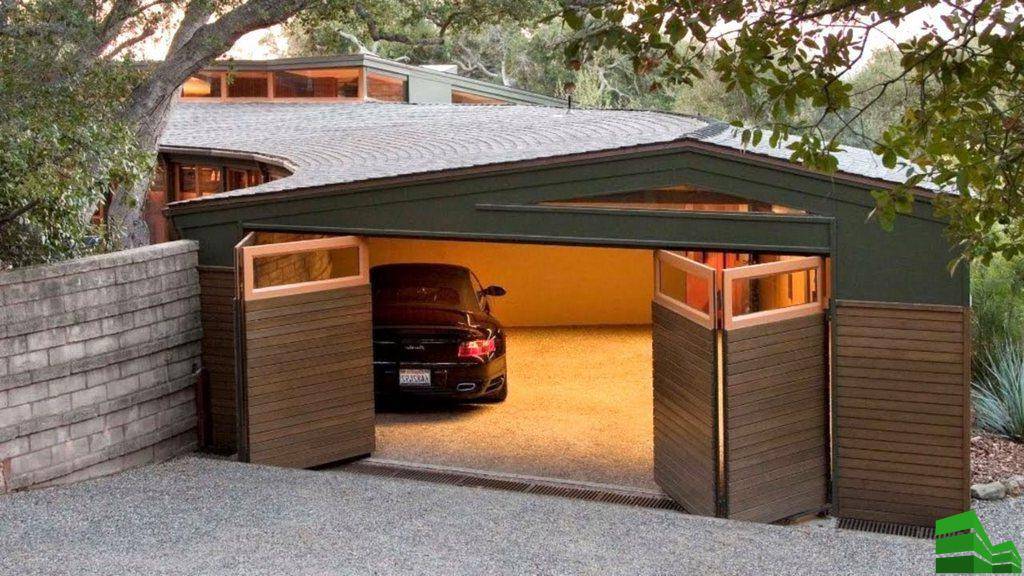

Складные

Конструкция – это набор секций. Они монтируются вертикально и скрепляют их шарнирным методом. Краевые секции фиксируют к коробу петельным способом.

Дополнительно добавляют крепежные детали на верхней и нижней части. Секции производят из разных материалов. Это могут быть алюминий и древесина.

Положительные стороны:

• Оригинальный внешний вид;
• Комфортное использование;
• Экономия свободного места;
• Возможность частичного ремонта;
• Доступная стоимость.

Отрицательные стороны:

• Скоротечно становятся непригодными;
• Низкая защита.

Подъемно-поворотные

Это цельное полотно. Конструкция закрывает проем полостью. Когда створки открывают, они приподнимаются и проворачиваются на 90°. В итоге полотно закрепляется на потолочной поверхности. В процессе открывания задействован механизм рычагов, редуктор и электромотор.

Положительные моменты:

• Стабильная защита;
• Экономия пространства при открывающихся створках;
• Можно использовать утеплительный материал;
• Можно оснастить автоматикой.

Отрицательные стороны:

• Необходимость точного грамотного монтажа;
• Полотно, останавливаясь в проеме, преуменьшает его размеры на 25-30 см;
• Не рекомендуется эксплуатировать часто.

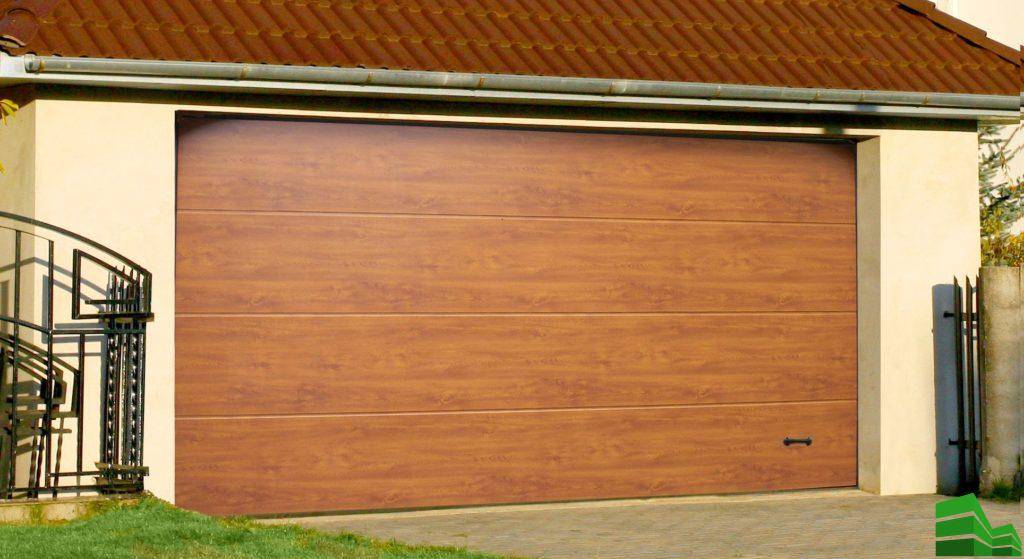

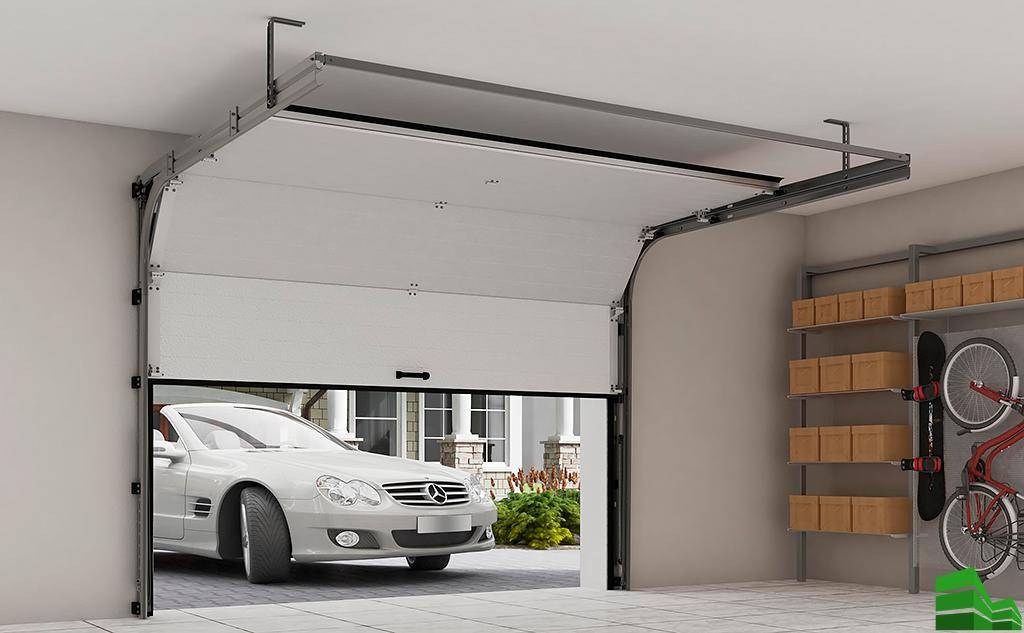

Подъемно-секционные

Полотно – набор секций. Все они размещены горизонтально и скреплены петельным методом.

Сверху, на потолочной поверхности, монтируют поднимающий механизм. Он перемещает полотно по направляющим и закрепляет его на потолке.

Секции чаще всего производят из сэндвич-панелей.

Положительные моменты:

• Возможность устанавливать конструкцию в проемы разных размеров;
• Экономия пространства при открывании;
• Хорошо справляются с механическими нагрузками;
• Высокая устойчивость перед деформациями;
• Автоматический механизм;
• Привлекательный внешний вид;
• Хорошо изолируют тепло и звуки;
• Длительный период службы.

Отрицательные стороны:

• Высокая стоимость;
• Необходимость регулярного ухода: смазывание петель и профилей, слежение за работой автоматического и электрического механизма;
• Подверженность взломам.

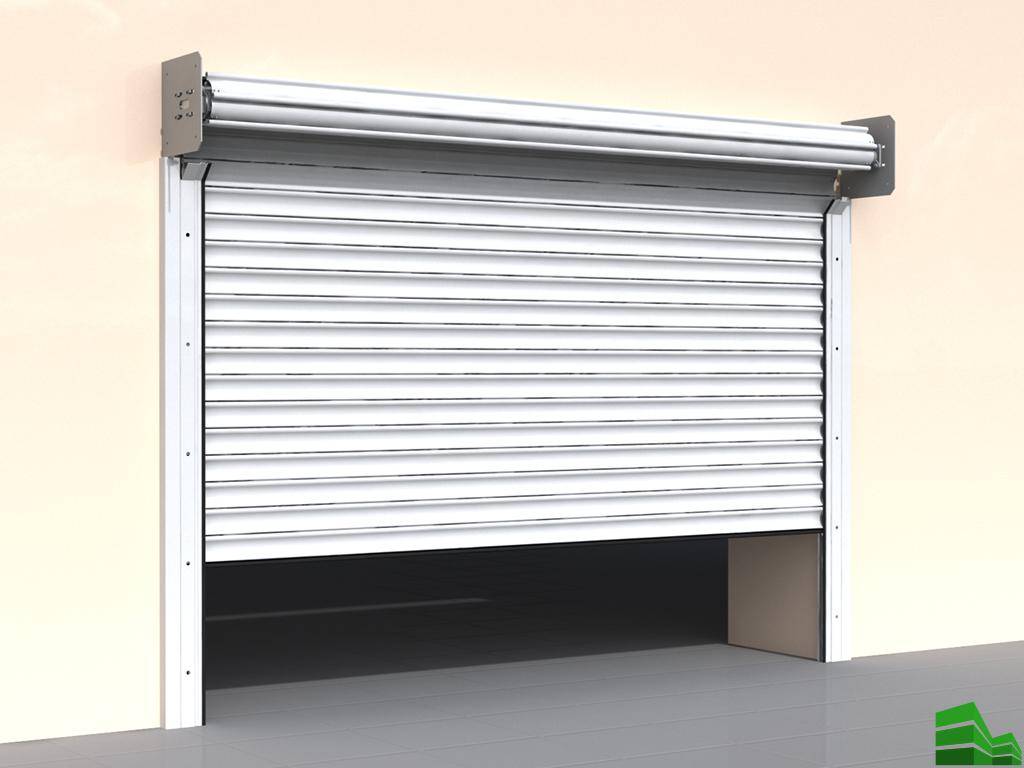

Рулонные

Конструкция называется так благодаря тому, как она открывается. Полотно представляет собой несколько ламелей. Оно скручивается в рулон при запуске. Сооружение состоит еще из двух направляющих. Последние ответственны за поддержание ворот в проеме. Ламели накручиваются на вал. И работает вся система за счет электропривода.

Положительные моменты:

• Компактные размеры;
• Доступная стоимость;
• Легкий монтаж;
• Длительный период службы;
• Возможность оснащения полотна автоматикой.

Отрицательные моменты:

• Подвержены взломам;
• Нельзя конструкцию утеплить из-за сформировавшихся щелей между ламелями;
• Ненадежная эксплуатация зимой.

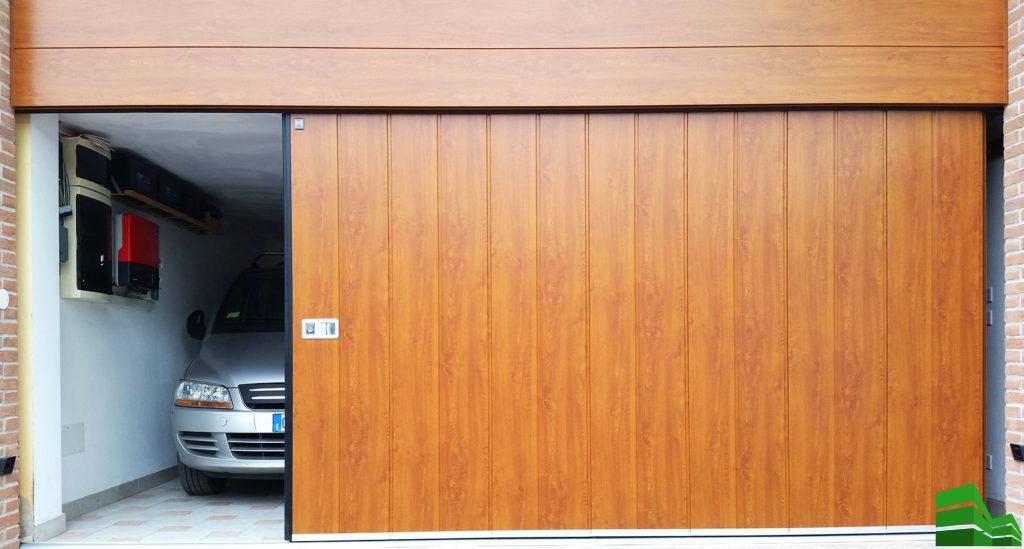

Откатные

Сооружение представляет собой единственную створку. Она установлена на направляющем профиле. Последний крепят сверху. Сама створка в нижней части упирается в рельсы. При открывании воротное полотно уезжает в сторону вдоль стены.

Положительные моменты:

• Зимой не мешают сугробы;
• Экономичное отношение к пространству;
• Надежность относительно действий злоумышленников;
• Можно оснастить автоматикой.

Отрицательные стороны:

• Ролики быстро становятся непригодными;
• Ширина стеновой части должна быть больше, чем ширина половинки полотна.

Разновидности моделей с подъемным механизмом

Все ворота подъемного типа можно поделить на 2 группы:

Установка ворот подобного типа станет отличным решением в гаражах, где:

• притолока дверного проема гаража имеет слишком низкий уровень либо отсутствует вовсе;
• владелец просто хочет как можно лучше защитить гараж от непрошеных гостей;
• нужно сделать свой гараж современным и максимально удобным.

Очень удобно подумать об установке секционных моделей тогда, когда в помещении для автомобиля достаточно места, чтобы можно было переводить ворота из одного положения в другое. По технологии установки они очень похожи на уже полюбившиеся многим поворотные варианты: местом для их расположения выступает внутреннее пространство под потолком. Основу данной конструкции создают секции, сохраняющие подвижность одна относительно другой. Если использовать этот вариант ворот, то доступ в гараж открывается благодаря перемещению секций по направляющим вверх, которые установлены по поверхности стен и потолка. Откидные ворота своими руками имеют ряд преимуществ.

Изготовить откидные модели можно из любого материала: металллопрофиля, металла и других

Разновидности моделей с подъемным механизмом

Как сделать конструкцию

Делается рама так: берут толстый уголок, его параметры стоят в прямой зависимости от полотна щита, при 25-ке берут 75-й, при 50-ке 100-й уголок. Далее меряем гараж и готовим проём к прикреплению рамы, нужно проследить чтобы его поверхности были гладкими и ровными, если этого нет – берём болгарку в руки и работаем. Далее ищем рабочее пространство для процесса сварки. 2 швеллера у нас будут лежать на площадке для сварки, их параметры меньше рамы на 20 см. Отрезаем уголки по длине с обоих концов, следим, чтобы они прилегали плотно. Привариваем их вместе, делаем зарезы и используем четвёрку (пятёрку) электрода, создаём каркас, но не привариваем очень плотно. Прикладываем к проёму и контролируем плотность, если её нет, то подгоняем что получилось и снова свариваем, далее зачищаем швы. Делаем то же самое со второй частью рамы, дальше то же – на вторую стену, раму следует сделать двойной – внутренней и наружной, устанавливаем её.

Из уголка делается опора для швеллерного кронштейна, в одной полке делаем дыру, чтобы закрепить к стойкам, в другой – 3 дыры, чтобы закрепить пружинный кронштейн. Закрепляем кронштейн, просверливая 3 дырки в одной из полок. Далее из железной полосы изготавливаем регулировочную пластину, ею объединяем пружину и кронштейн. Последние витки пружины выгибаем зацепами, присоединяя к низу регулятор напряжения из прутка. Создаём из уголка шарнирный угол для нижней части, просверливаем дыру в 8,5 мм и привариваем к раме, отступая от нижнего ребра до центральной части отверстия. Таким образом делаем подготовку для изготовления рычага для подъёма на 12-см шарнире. Дальше к его торцу привариваем крепим пластину для регулятора напряжения.

Два уголка нам понадобятся, чтобы ворота двигались. Берём два уголка, состыкуем и соединяем по краю, чтобы расстояние меж верхами было не менее 5 см. Привариваем рельс к пластине с дырками, меж нижним ребром поперечины и осью направляющего оставляем 8 см. Ко второму концу рельсы привариваем кусок швеллера с отступом 12-15 см. Далее крепим его к потолочному бруску. Можно установить дополнительные устройства защиты по желанию, также резиновую окантовку и накладки, они сделают конструкцию устойчивее которые придадут устойчивости конструкции.

Гаражные ворота

Советуют пролить бетоном траншею по длине хода меж боковых стоек, вдавить швеллер параллельно земли, когда затвердевает – привариваем обе рамы.

Этапы монтажа своими руками

Гаражные подъёмные ворота своими руками собираются согласно следующим этапам:

1. Первым делом следует подготовить проём под установку, чтобы работать было комфортно.
2. Следующим этапом будет разметка всего периметра. Следует расставить отметки где какие элементы должны заканчиваться и начинаться.
3. Свариваем боковые направляющие из уголков, глубина для роликов должна составлять в пределах пяти-шести сантиметров.
4. Закрепляем боковые направляющие в проёме. Для этого забиваем в стену пруты, затем к ним привариваем наши направляющие. Для большей уверенности можно забить дополнительный прут в потолок и в пол. Лучше производить вывод металлических прутов или пластин ещё в момент строительства гаража, так будет надёжней.
5. Устанавливаем поворотную рейку, максимально точно с боковой направляющей, чтобы перепад между ними полностью отсутствовал, дабы ролики не цеплялись. Лучше всего их сварить, а поворотную рейку прикрутить к пластинам, которые анкерными болтами закреплены на потолке.
6. Свариваем потолочные направляющие из тех же уголков. Требования такие же, как и к боковым.
7. Закрепляем их к потолку или к стене используя анкерные болты и сварку.
8. Прикручиваем к готовым панелям ролики и устанавливаем их на направляющие.
9. На противоположном краю, потолочные рейки следует соединить уголком, чтобы они имели жёсткую единую конструкцию.
10. Красив всё изделие и дожидаемся полного высыхания
11. Устанавливаем и подключаем автоматику.

Рейсы должны располагаться вертикально. Кронштейны: это опора для пружин, лучше купить готовые.

После этого можно начинать эксплуатировать нашу новенькую конструкцию.

Дополнительно оснащение

В качестве дополнительного оснащения могут служить различные окна для панелей, вспомогательные ручки, запирающие системы, затворы и прочее. Их необходимо подбирать очень тщательно исходя из дизайна и особенностей вашей конструкции.

На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.

Например, покупая какой-то затворный механизм, обязательно продумайте как он будет установлен, чтобы не получилось так, что вы его купили, а установить на ваши ворота не представляется возможности.

Дополнительно усиление

Дополнительное усиление ворот поможет значительно снизит риск, что их попросту вырвут из вашего гаража. Для этого следует приварить угловые пластины и вывести их на переднюю и заднюю часть стен, к которым закреплены боковые направляющие. Затем в этом месте вкручиваете анкерный болт или забиваете арматуру.

Подключение автоматики для ворот

К ним и привариваете эти пластины. Получается, что после такой модификации, воротам просто некуда деться и они надёжно удерживаются этими пластинами в проёме.

Экономим при установке

Конечно же, основной экономией будет то, что вы делаете всё своими руками и из простого купленного металла, а не из готовой заводской конструкции. Также отличным методом экономии является использование не слишком толстого металла для направляющих, вполне достаточно применять уголки с толщиной 4 миллиметра, этого будет с лихвой хватать. Покупка более толстых уголков потянет за собой лишние траты, которые будут неоправданными.

Механизмы подъема

Существует два типа механизмов открывания подъемной двери:

• Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
• Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Подготовительные работы

Прежде чем приступить к изготовлению и установке ворот для собственного гаража, необходимо выполнить некоторые подготовительные работы

Основное внимание следует уделить стенам и крыше. Их поверхность должна быть абсолютно ровной

Таким образом, вы можете закрепить дорожки во время установки конструкции без уклона.

Если пыль попадет на ролики или направляющие, механизм перестанет работать должным образом, и вы не сможете легко открыть дверь. По этой причине все внутренние отделочные работы должны быть завершены до начала установки гаража. Это не относится к напольному покрытию и связано с тем, что рама выступает в гараж всего на 2 см.

Поэтому работы по настилу пола можно завершить после установки двери. Перед началом монтажных работ необходимо подготовить проем. Здесь производятся все основные расчеты. Вы должны знать размеры еще до начала работ.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

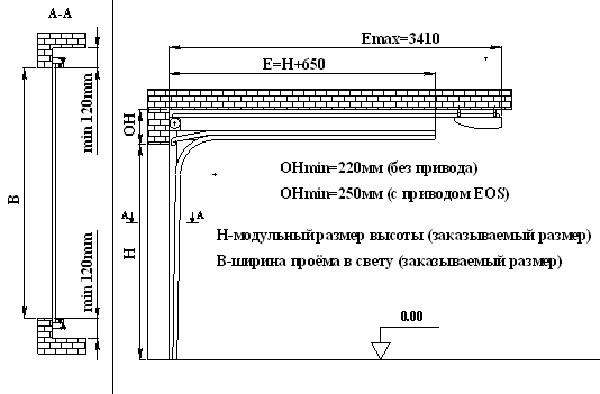

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Разновидности подъемных ворот и варианты конструкции

Конструкция подъемных ворот необязательно должна быть самой распространенной и многократно испытанной. Это может быть конструкция, схема которой продумана лично вами, либо же такая, как на картинке. Но в большинстве случаев мастера предпочитают изготавливать подъемные ворота для гаража двух типов: подъемно-секционные или подъемно-поворотные.

Для первого типа ворот конструкция значительно проще. Состоит она из воротного полотна, изготовленного из секций, направляющих элементов и подъемного механизма. Само полотно изготавливается из секций, соединенных между собой посредством шарниров или петель. Как альтернативу здесь допустимо использовать соединения секций за счет резины или иного гибкого материала.

Ширина секций не должна превышать 50 см. По краям каждой секции необходимо монтировать ролики для обеспечения плавного движения всех элементов по направляющим. В качестве направляющих элементов можно использовать уголки, имеющие одинаковые закругления и закрепленные на противоположных стенках гаража на одинаковом уровне.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Изготовление

Вы можете использовать готовые эскизы и расчеты, чтобы построить простые секционные гаражные ворота, немного скорректировав размеры в соответствии с вашим пространством. Есть много примеров решений для коттеджей с чертежами и подробным отчетом, в котором указаны необходимые инструменты и материалы.

Перед сборкой раздвижного механизма необходимо убедиться, что проем, прилегающие стены и крыша смогут выдержать вес механизма. Для этого выбирайте устойчивые и прочные потолки без швов и надежные крепежные системы. Само помещение должно быть защищено от влаги и других природных факторов, которые могут повредить дверь.

Для создания устойчивой и прочной рамы раздвижных гаражных ворот вам понадобятся металлические профили 40×20 мм толщиной не менее 2 мм. Поперечные и горизонтальные опоры конструкции могут быть изготовлены из профилей 20х20 мм. Направляющие для дверей обычно изготавливаются из направляющих шириной до 20 см и имеют соответствующие размеры.

Рама шарнирного механизма может быть изготовлена из металлических уголков или дерева. Компоненты обрезаются до нужной длины в соответствии с размерами созданной вами конструкции.

Сами ролики, пружины и весь рычажный механизм с шарнирами, как правило, предварительно упакованы. Они выбираются в соответствии с размерами рельсов. Остальные компоненты можно легко изготовить самостоятельно с помощью сварочного аппарата и отвертки.

Для изготовления ворот и их установки в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

Стойки левая и правая

Как сделать подъемные гаражные ворота своими руками: виды, схемы и этапы сборки

Гараж является важной частью многих частных домов. Правильно спроектированные и изготовленные секционные гаражные ворота могут прослужить много лет

Их установка может показаться довольно сложной для новичка, но при наличии опыта и навыков сварки такую задачу можно выполнить в домашних условиях.

В этой статье вы узнаете, как построить подъемник для гаражных ворот своими руками и какие материалы вам понадобятся. Будут приведены наиболее важные этапы сборки и некоторые полезные рекомендации, которые позволят вам построить функциональную дверь, которая стоит не так дорого. Давайте также поговорим о различных типах подъемных ворот и выберем лучший вариант для вашего производства.

Подъемные ворота для установки в гараж существуют двух типов

1. Подъемно-секционные ворота имеют составное полотно, из некоторого количества панелей, примерно полметра высотой. Когда ворота открываются, такое полотно «затягивается» под потолок и потом обратно опускается вертикально вниз. Сами панели могут быть деревянные, пластмассовые или изготовлены из стали.

Внутренне пространство дверного полотна заполняется утеплителем пенополиуретаном, который обеспечивает эффективную теплоизоляцию ворот.

Тут вам доступен только одна возможность сэкономить: купить готовый к сборке комплект, а установку подъемно-секционных ворот выполнить уже самостоятельно.

2. Подъемно-поворотные ворота это такая конструкцией, в которой цельная створка поднимается при открывании под потолок. Движение створки обеспечивает шарнирно-рычажковый механизм. Такие ворота, благодаря своей высокой прочности, отлично защищают гараж от проникновения злоумышленников.

Еще одни важный плюс, это бесшумность работы при движении полотна, так как в конструкции не используются ролики и направляющие

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

7фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.
