Инструменты и материалы
Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:
- сварочное оборудование;
- электроды;
- ножовка по металлу или болгарка (угловая шлифмашина).
Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.
Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции
Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:
- швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
- стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
- отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
- отрезок трубы – для изготовления гнезд под головку штока домкрата.
Особенности устройства
Чтобы самостоятельно обустроить мастерскую для дома или профессиональной работы требуется понести существенные материальные вложения. С целью скорейшего открытия мастерской, большинство экономят, и некоторые устройства изготавливают самостоятельно.
Сейчас накопился большой опыт самостоятельного создания прессовочного аппарата, основу работы которого лежит на механическом и гидравлическом принципе.
- Конструкция состоит из пары цилиндрических камер, отличающихся по размеру. Масло, которое содержится в камере меньшего по объему, посредством в ней давления переходит в другую камеру при помощи перекачки.
- Обе камеры соприкасаются через специальный канал, а необходимое давление происходит путем перемещения масла из в большую камеру.
- Прессовочное устройство надлежит установить на устойчивой опорной раме. Ее функция в удержании изделий, которые будут использованы для обработки через пресс. Места под гидравлический пресс много не понадобится.
Широкое применение пресс нашел в обработке металла, различных видов пластика, кожи, толстого картона и резиновых фрагментов.
Из чего собирается пресс?
Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?
Процесс делится на несколько этапов:
- В первую очередь создаются каркас и платформа.Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
- Рама состоит из платформы, двух стоек и нижнего упора.Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
- Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор.Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.

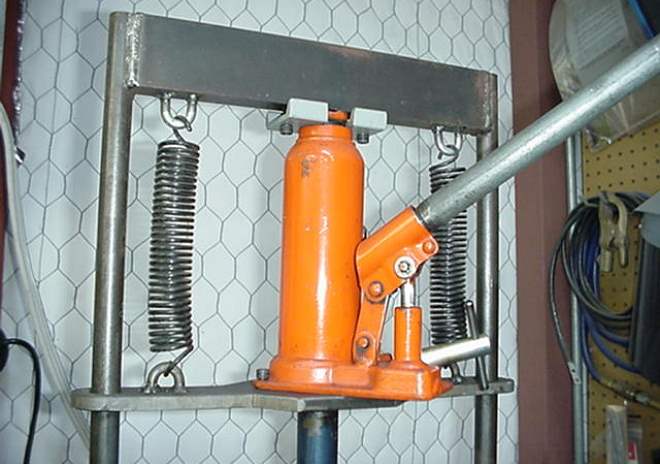

- На завершающем этапе гидравлический бутылочный домкрат помещается в раму.В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.
Инструменты для сборки пресса
При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.
Для выполнения сборки пресса для гаража понадобятся инструменты:
- сварочный аппарат и электроды;
- болгарка с диском по металлу;
- шуруповерт;
- электродрель;
- уровень;
- рулетка;
- листовая сталь;
- ножовка по металлу;
- электроды;
- профильный уголок.
Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.
Металлопрокат для сборки самодельного пресса
Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:
- Швеллер, изделие №8 и выше.
- Труба круглого или прямоугольного сечения не меньше 4*4 см.
- Уголок не менее 5*5 см. Применяется при сборке основания рамы.
- Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
- Полоса стали толщиной 1 см для ребер жесткости и направляющих.
- Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
- Вставки-подкладки из стального профиля.
Каково устройство гидравлического пресса и как его сделать
В сельской местности требуется гидравлический пресс. И он был изобретен в 1975 году. Принцип его работы заключается в использовании соприкасающихся цилиндров с поршнями разного диаметра. Чем меньше гидравлический насос, тем мощнее приемный цилиндр, тем выше давление и меньше сила. Это похоже на вождение автомобиля с меньшей скоростью.
Принцип водопровода — гораздо проще для понимания
Как уже упоминалось выше, прямоугольная рама является наиболее распространенной формой гидравлического пресса. И главной проблемой при их строительстве является точный расчет. Конечно, первое, что необходимо сделать, это составить схему будущего типа. Это необходимо потому, что без этого будет трудно понять все соединения. Качество и скорость сборки машины зависит от того, насколько она детализирована.
Все элементы должны быть изготовлены из стали и иметь толщину не менее 15 мм. Это делается для того, чтобы избежать деформации рамы во время работы, так как силы прикладываются значительные. Главное, что нужно учитывать, — это сама конструкция. Гидравлические домкраты предназначены для работы в вертикальном положении, их нельзя устанавливать боком или штангой вниз.
Гидравлические прессы значительно облегчают механическую работу
Идеальным результатом является следующая конструкция Рама установлена на обращенной вверх прямоугольной раме. Рама располагается вертикально на концах с двумя направляющими и горизонтальными перекладинами, идущими вверх и вниз. Гидравлический домкрат устанавливается сверху, а сама шпала подвешивается к верхней части рамы с помощью пружины, так что при ослаблении домкрата шпала толкается назад.

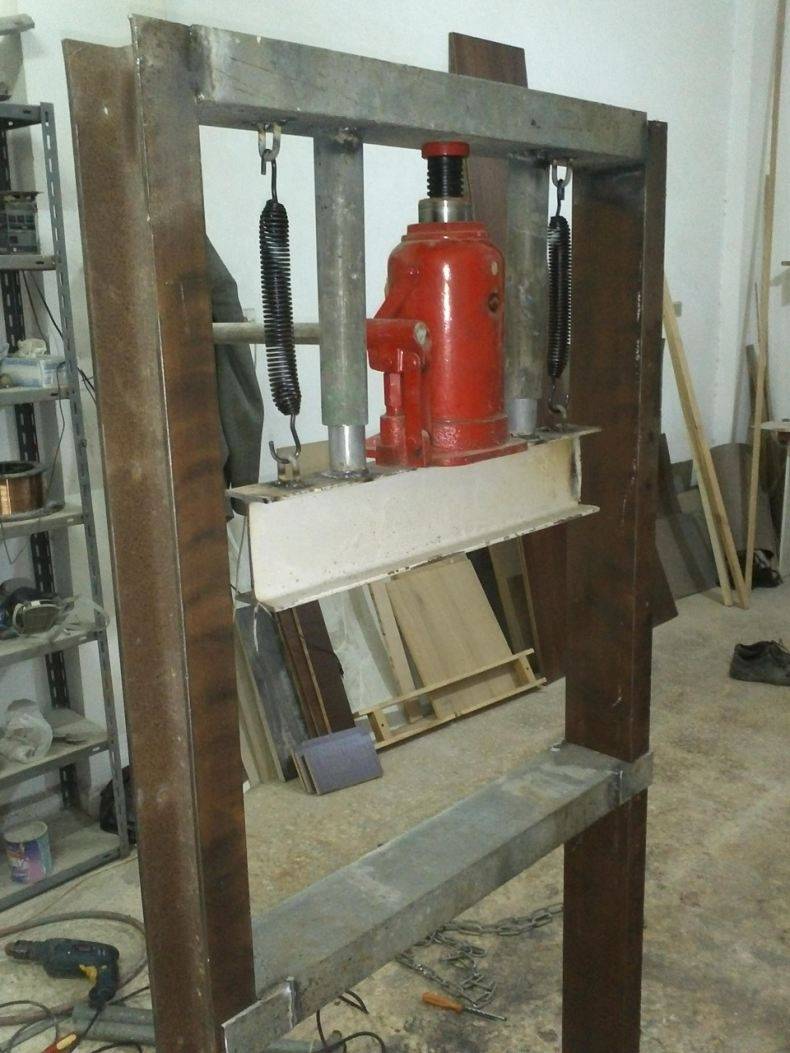

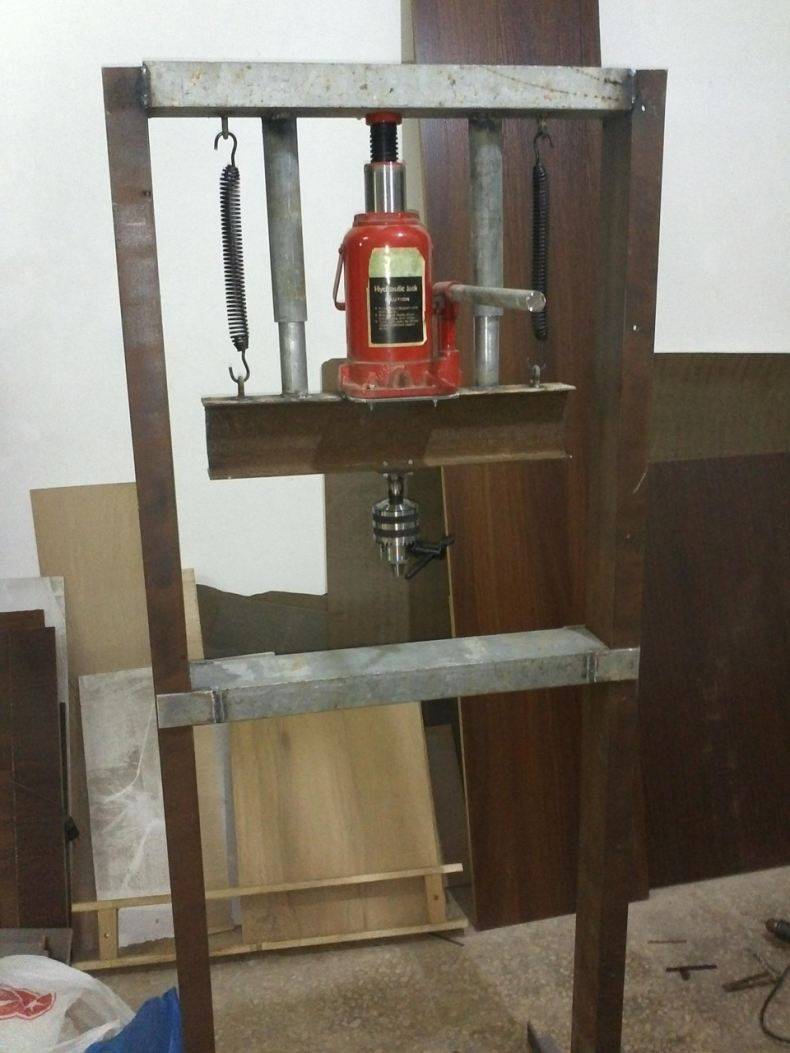

Идеальный пример импровизированного гидравлического пресса
Таким образом, сконструированный гидравлический пресс опускается вниз при «накачивании» домкрата и поднимается вверх при ослаблении пружин. К нижней части балки можно приварить большие гайки. Затем на него навинчиваются различные насадки, необходимые для последующей работы.
Более удобный агрегат можно сконструировать при наличии отдельных гидроцилиндров и гидронасосов. Это позволяет установить ножной рычаг, обеспечивающий свободное движение обеих рук. Это может быть необходимо.
В целом, способ изготовления гидравлических прессов — дело каждого человека. И ответ на этот вопрос ограничен только воображением и желанием мастера. Проявив немного изобретательности, можно найти специальные устройства, которые отвечают всем требованиям удобства.

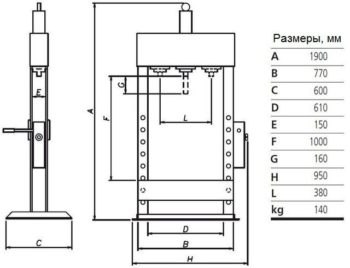

Чертежи гидравлических прессов — четко и ясно
Рабочие характеристики
Выбирая гидравлический пресс, нужно учитывать несколько критериев выбора, а также разбираться в технических характеристиках оборудования
В первую очередь необходимо обращать внимание на объем рабочей камеры для приема сырья, показатели производительности, а также наличие возможности обработки других материалов, напоминающих макулатуру по структуре и свойствам. Немаловажным фактором является уровень энергопотребления. Желательно использовать те модели, которые потребляют немного электрической энергии и при этом обладают компактными габаритами
Желательно использовать те модели, которые потребляют немного электрической энергии и при этом обладают компактными габаритами.
В продаже распространены высокопроизводительные модели отечественного и зарубежного производства. В качестве примера можно взять установки, выпускаемые , которые оснащены автоматикой французского производства, а также элементами италийских систем. Подобное оборудование сумело проявить себя с лучшей стороны, продемонстрировав высокие показатели КПД и низкое энергопотребление.
Варианты применения самодельного пресса
Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.
Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.
Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.
Принцип функционирования и конструктивные особенности
Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

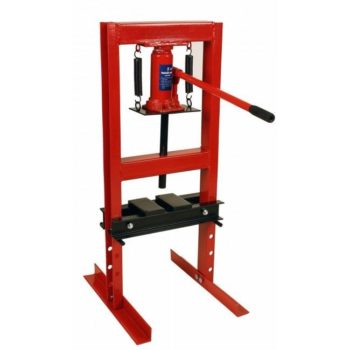

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.
В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.
Гидравлический пресс: чертежи и конструкции
Пресс для отжима сока: виды, устройство и как сделать своими руками
Владельцам садов, виноградников и ягодных плантаций хорошо знакома проблема переработки урожая. Эффективный способ ее решения – холодный отжим сока. Этот процесс позволяет надолго сберечь витаминную ценность фруктов и ягод без строительства объемного хранилища.
Главный механизм дачного «консервного цеха» – пресс для выжимания сока. Он помогает быстро и без потерь переработать сотни килограммов поспевшего урожая.
О существующих разновидностях, принципах работы и стоимости оборудования для получения сока мы поговорим в этой статье. Для домашних мастеров будет полезна информация об особенностях самостоятельного изготовления мощной «соковыжималки».
Виды и принципы работы соковыжимных прессов
Установки, предназначенные для отжима сока делятся на механические, гидравлические, электрогидравлические и пневматические.
Самый распространенный механизм – механический винтовой пресс.
Винтовой пресс для отжима сока прост и надежен
Принцип его работы понятен с первого взгляда: в емкость с отверстиями закладывают измельченные фрукты, насыпают виноград или ягоды. После этого вращением ручки в действие приводят винт, опускающий плоский поршень. Выдавленный сок через отверстия в кожухе стекает в поддон, а оттуда поступает в банки или другую тару.
Кроме нержавеющий стали для изготовления кожуха используют твердую древесину бука. Из нее делают дренажную решетку. Она состоит из двух половинок, соединяемых металлическими обручами.
Модернизированный вариант такого устройства – ручной гидравлический пресс для яблок и винограда.
В нем нет перфорированной емкости для отделения сока. Вместо нее используется несколько деревянных дренажных рамок. Между ними укладывают мешочки с измельченным сырьем. Ручной гидродомкрат развивает большое усилие (от 1 до 5 тонн). Благодаря этому объем получаемого сока достигает 70% от объема заложенных фруктов.
Оригинальный способ выжимки реализован в гидравлическом прессе Grifo (Грифо). В нем нет гидравлического домкрата, а установлена мощная мембрана «бочонок». Она расширяется под давлением водопроводной воды (1,5-2 атм.) и выдавливает сок через перфорированную стенку кожуха.
Гидропресс Грифо – подключил к водопроводу и отжал сок
По схожему принципу работает пневматический пресс. Только мембрана-давилка в нем наполняется не водой, а сжатым воздухом от компрессора.
Пневматический пресс для отжима сока. Винтовой поршень заменила резиновая мембрана
Более продвинутый вариант – устройство с электроприводом. Минимум физических усилий и максимум производительности – главные аргументы в его пользу.
Следует отметить, что производительность механических прессов невелика (10-30 литров в час). Тем не менее, для большинства дачных хозяйств ее вполне хватает.
Для повышения качества и увеличения выхода сока используют два способа:
- Мешочки-контейнеры для измельченных фруктов.
- Деревянные дренажные решетки или «блины» из нержавейки.
Оба способа улучшают отвод сока из середины сжимаемого объема. Без такого дренажа средние слои измельченных фруктов выжимаются хуже верхних и нижних. Дополнительный плюс от использования мешочков – освобождение сока от мякоти.
Большие объемы переработки требуют применения электропривода. Здесь можно выделить два вида оборудования: традиционный винтовой механизм, приводимый в действие парой «электромотор-гидродомкрат» и шнековый пресс, работающий по принципу мясорубки.
Шнековый пресс-соковыжималка с электромотором предназначен для переработки ягод, винограда и помидоров. Измельчая сырье, шнек продавливает его через сито и вырабатывает сок с большим количеством мякоти.
Шнековый пресс – родственник бытовой соковыжималки
Ориентировочные цены
Стоимость ручных винтовых прессов для отжима сока напрямую зависит от их емкости. Цена на устройства рабочим объемом 10-15 литров находится в диапазоне от 9 000 до 15 000 рублей. За ручной пресс, в который помещается 25 литров сырья, придется заплатить не менее 20 000 рублей.
Средняя цена домашних «сокодавилок», приводимых в действие гидравлическим домкратом, составляет 19 000 рублей. Пневматический пресс для отжима сока из яблок можно купить за 34 000 рублей. За гидравлическое устройство мембранного типа продавцы просят 94 000 рублей.
Порядок сборки своими руками гидравлического пресса
Приступая к сборке данного устройства, следует иметь в виду, что здесь важно не только наличие хорошего домкрата, но и изготовление надежной опорной платформы для него. Ведь на «раму» во время работы будет давить такая же сила, как и на обрабатываемый предмет. Поэтому сама платформа должна быть очень прочной, с большим запасом этой прочности, иначе вся конструкция может развалиться
Поэтому сама платформа должна быть очень прочной, с большим запасом этой прочности, иначе вся конструкция может развалиться.
Инструменты для изготовления гидравлического пресса.
Такое качество обеспечивается применением при изготовлении платформы толстых металлических профилей (швеллеров) с максимально возможным количеством ребер жесткости. Можно взять стальной профиль квадратной или прямоугольной конфигурации. Необходимо приготовить 4 профиля подходящей длины.
Затем профили привариваются друг к другу боковыми стенками с тщательной проваркой швов сверху и снизу. Это придаст основанию пресса дополнительную жесткость.
Переходим к изготовлению вертикальных стоек и нижнего упора. Для всех этих элементов конструкции используется профилированная труба. Высота стоек рассчитывается как сумма максимального выхода штока, высоты корпуса бутылочного домкрата и толщины, которую имеет съемный упор. В то же время длина нижнего упора должна быть равной длине опорной платформы.

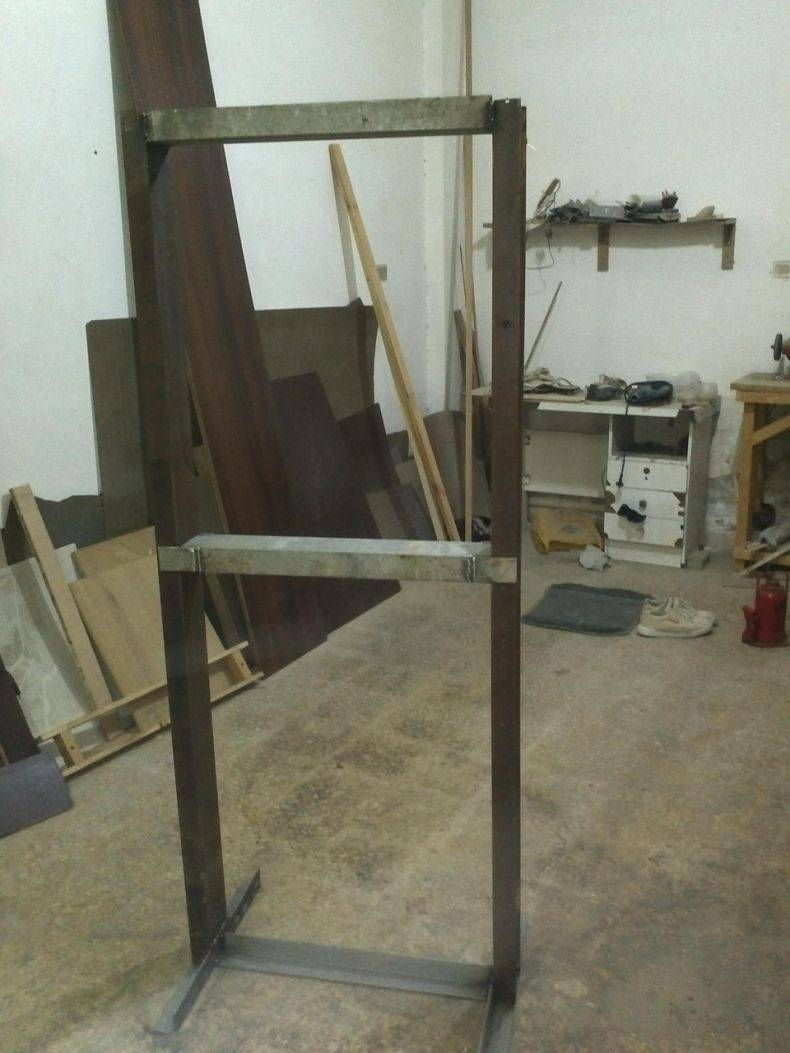

Платформу, обе стойки и нижний упор будущего пресса сваривают в одну прямоугольную раму. Необходимо принять меры, чтобы ее конструкция была собрана строго под прямыми углами. С этой целью можно использовать металлические уголки. Дополнительную прочность всей конструкции придадут металлические пластины, приваренные обоими своими концами по диагонали к опорной платформе и боковым стойкам.

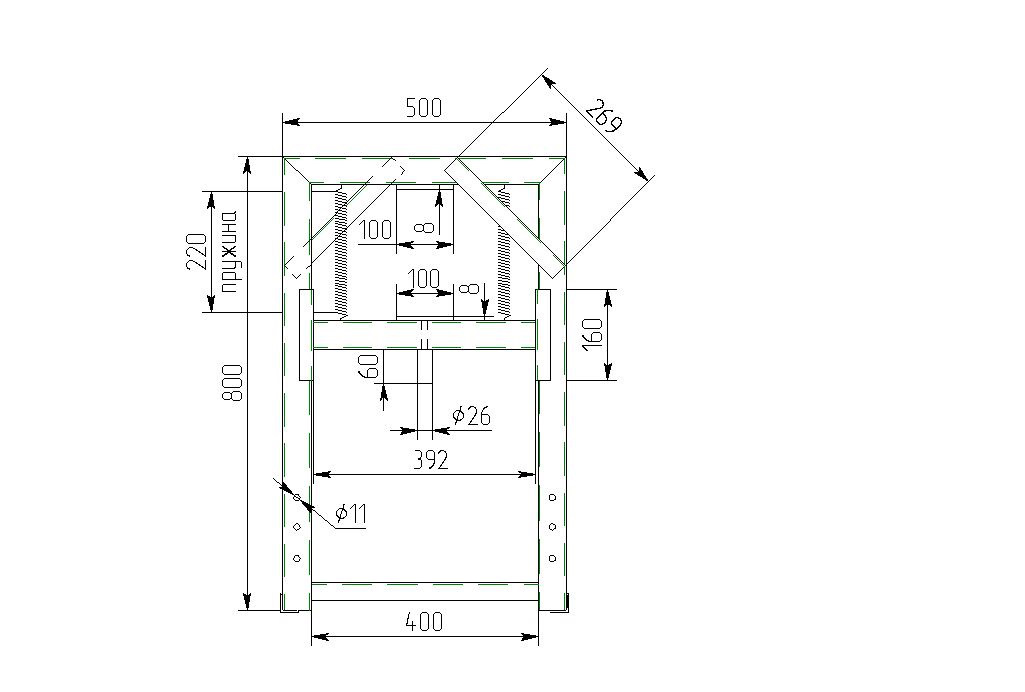

Чертеж гидравлического пресса.
На следующем этапе делаем съемный упор, который будет перемещаться по вертикали с помощью направляющих и создавать давление на обрабатываемую заготовку. Для его изготовления понадобятся насколько полосок из стали длиной чуть меньше, чем расстояние между стойками, и толщиной не менее 10 мм. Все полосы надо с двух сторон приварить друг к другу.
Так как обрабатывать на гидравлическом прессе придется разные по форме предметы, данный упор должен свободно сниматься. Для этого, а также для фиксирования упора во время его перемещения вдоль вертикальных стоек, в блоке из стальных полос высверливают два сквозных отверстия. Кроме того, готовятся две стальные пластины длиной на 100 мм больше длины самого полученного блока. В этих пластинах высверливаются по два отверстия, которые должны быть соосными отверстиям, сделанным в блоке.
Для установки съемного упора на станине пресса стальные пластины крепятся к блоку болтами и гайками с шайбами подходящих размеров. Указанные пластины в результате правильного монтажа должны располагаться по обе стороны от стоек, ограничивая свободный боковой ход съемного упора.
Чтобы сделать съемный упор, можно еще взять отрезок такой же толстостенной прямоугольной (квадратной) трубы, какая была использована для сборки станины пресса. Длина этого отрезка выбирается чуть меньше расстояния между стойками. К нему так же, как было описано выше, с помощью болтов и гаек крепятся по бокам две направляющие стальные пластины.
Схема сборки гидравлического пресса.
На нижней плоскости опорной платформы, строго по центру его длины, приваривается отрезок трубы длиной 10-15 мм. Ее диаметр должен быть таким, чтобы в него мог без особых усилий вставляться верхний конец штока домкрата. В дальнейшем этот кусок трубы будет играть роль фиксатора положения силового агрегата.
После этого на равном расстоянии от указанного фрагмента трубы-фиксатора между опорной платформой и съемным упором произвольным способом крепятся пружины. Растягиваясь при выдвижении штока, при стравливании давления они будут возвращать блок упора в исходное верхнее положение.
На заключительном этапе монтажа силового устройства устанавливают собственно домкрат. Для этого необходимо с помощью дополнительных приспособлений оттянуть перемещаемый упор. Домкрат вставляется между платформой и упором таким образом, чтобы конец штока в задвинутом положении был вставлен в фиксатор.
Далее, основание домкрата прикручивается болтами или приваривается к подвижному упору. Причем первый вариант предпочтительнее, поскольку позволяет мастеру при необходимости извлечь подъемник из самодельного пресса и применить его по другому назначению.
На этом пресс можно считать готовым к эксплуатации.
Нюансы изготовления мини-устройства для прессования
Многие мастера отдают своё предпочтение малогабаритным конструкциям. Таким людям, безусловно, по душе придётся мини-пресс, предполагающий настольный способ установки.
Подобный аппарат отличается простотой изготовления, но его редко используют из-за малой практичности. К примеру, его применяют, если требуется наколоть грецких орехов либо спрессовать тару из жести или пластика.
Раму мини-пресса собирают из прочных пиломатериалов. Из досок в количестве 4-х штук мастерят каркас прямоугольной конфигурации. В его верхней части устанавливают мобильную деревянную прессовочную поверхность. Систему гидравлики делают из стандартных медицинских шприцов.
Способы создания
В гаражах и домашних мастерских встречаются прессы нескольких типов:
- бюджетные модели на базе домкрата от грузового автомобиля с рамой, собранной на болтах;
- варианты с увеличенным усилием, состоящие из гидравлического цилиндра с питанием от внешнего насоса;
- модификации на основе гидравлического домкрата с приводом от кустарного кривошипного механизма с электродвигателем.
Без сварки
Для изготовления рамы и подвижной планки используют металлические профили, соединенные болтами. Крепления должны выдерживать усилие, создаваемое домкратом (рекомендуется учесть запас прочности в пределах 15–20%). Для установки пружин обратного хода потребуются рым–болты или металлические уголки с просверленными отверстиями. Для корректного позиционирования деталей применяют шайбы, которые устанавливают между соединяемыми поверхностями.
Для изготовления пресса без сварки используют профили с болтами.
Из гидроцилиндра с выносным насосом
Конструкция отличается установкой гидравлического цилиндра, шток которого обеспечивает перемещение поперечины с пуансоном. Масло нагнетается помпой с ручным либо электрическим приводом, расположенным на раме или установленным на верстаке. Пресс создает повышенное усилие сжатия, которое необходимо учитывать при расчете рамы и выборе стального профиля.
При использовании цилиндра можно собрать пресс с регулируемым положением пуансона. Гидравлический блок устанавливают на небольшой тележке, которая передвигается по верхней поперечине рамы, изготовленной из швеллера. Мастеру необходимо установить ремонтируемый узел на упорный стол и сдвинуть цилиндр влево или вправо. При подаче жидкости усилие на ролики не передается. Для легкого перемещения зазор между металлическими подвижными частями заполняют густой смазкой (например, используемой для нанесения на салазки токарных или фрезерных станков).
Электрогидравлический пресс из бутылочного домкрата
Оборудование отличается применением электрического двигателя переменного тока, ротор которого соединен с кривошипно–шатунным механизмом. При включении привода вращательное движение преобразуется в возвратно–поступательное. Мотор позволяет механизировать процесс нагнетания жидкости в рабочую камеру домкрата, оператор управляет оборудованием с помощью педали, внутри которой находится контактная группа. Человек может визуально контролировать рабочий процесс, корректируя положение детали или пуансона вспомогательными инструментами.
Пресс из бутылочного домкрата отличается применением двигателя переменного тока.
Полезные советы и общие рекомендации
При изготовлении конструкции следует обрабатывать кромки заготовок абразивным инструментом, удаляя заусенцы. Для предотвращения постепенного отворачивания болтов необходимо ставить пружинные шайбы (гроверы) или использовать самоконтрящиеся гайки, применяемые в автомобильной промышленности.
Если после первого использования обнаруживается коробление верхней перекладины или стола, то следует установить перемычки из профиля с повышенной прочностью (например, с увеличенной толщиной или изготовленного из другого сорта стали).
При установке на раму электрического привода или пульта управления следует обеспечить защиту от поражения оператора током. Провода должны проходить в гофрированных рукавах вне зоны движения поперечины.
Наличие линии заземления и блока УЗО в распределительном щитке обеспечивает дополнительную защиту человека. Электрическое оборудование отличается повышенной опасностью, при работе категорически запрещено поправлять или удерживать детали руками.
Для запрессовки или снятия подшипников следует использовать оправки, изготовленные из алюминия или медного сплава. Прямое силовое воздействие на кольца приводит к разрушению детали.
Перед монтажом следует убедиться в правильном положении колес относительно отверстия в корпусе или вала, а затем аккуратно накачивать масло в рабочую полость домкрата. Аналогичные правила распространяются и на установку резинометаллических сайлентблоков, используемых в рычагах подвески автомобилей.
Какой делать?
Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.
В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.
Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс можно сделать по одной из след. рамных конструктивных схем (см. рис.):
Основные конструктивные схемы самодельных прессов
- Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
- Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
- Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.
Винтовой пресс с ручным приводом (поз. Г) позволяет создавать усилие максимум до 1,5-2,5 тс. В работе с металлом применяется, когда такого достаточно, в след. случаях (см. также видео):
Когда достаточно усилия прессовки менее указанных значений:
Видео: винтовой пресс 2/2
В качестве небольшого или мини-пресса для мелких не очень ответственных работ:
Как съемник:
Только ли гидравлика?
Самодельный пресс из домкрата может быть не только гидравлическим. Многие легковушки при продаже комплектуются ромбическим винтовым домкратом. Усилие он дает не более 2-2,5 тс, но дешев («новый, хороший» можно приобрести за 1300 руб.). Небольшое усилие не только недостаток: рама пресса с винтовым домкратом может быть сделана из деревянного бруса от 150х150, и к нему же возможно приспособить в качестве привода электродрель, см. рис.:
Самодельный механический пресс с электроприводом из винтового ромбического домкрата
Если максимум, что вам нужно – гнуть прутья до 8-10 мм, такого пресса на это хватит. И любопытный факт: автору статьи лет 10 тому назад довелось случайно познакомиться с деятелем, который, работая по 3-4 часа по первым 2-3 дням недели, зарабатывал 20-25 тыс. руб. в мес. В то время сумма немалая. Каким образом? Скупал за половину закупочной цены металлолома пустые металлические банки, плющил и сдавал уже по нормальной цене. Банок-то больше всего приносили пивных, они алюминиевые, а он дорогой. Жаловался, правда, что работа грязная – основной объем сырья притаскивали бомжи.
Прессовка и вибрации
Вибрации тянущегося при прессовке металла – бич большой промышленности, и прессы-гиганты, вроде того что еще из СССР поставил НКМЗ французскому «Форжалю», из-за этого представляют собой сложнейшие агрегаты
Но ИП и любителям тоже стоит обратить самое серьезное внимание на виброустойчивость пресса. Задир на каленом валу или шейке полуоси – неисправимый брак
