Компрессор в гараж своими руками

Конструкции компрессоров для самостоятельного изготовления

Основными типами воздушных компрессоров, которые можно изготовить своими руками, являются:

Поршневые – в них поршень совершает возвратно-поступательное движение. Работу регулируют впускной и выпускной клапаны. Такие устройства получили наибольшее распространение.

Винтовые – сжатие и проталкивание газа осуществляется двумя винтами, которые вращаются навстречу друг друга. Пространство между вращающимися валами уменьшается, поэтому поступивший в него газ сжимается.

Мембранные – в них имеется кривошипно-шатунный механизм, он действует на мембрану через приводную жидкость. Как и в поршневых устройствах за всасывание и нагнетание газа отвечают клапаны. Производительность у подобных установок небольшая, хотя они могут создавать довольно сильное давление.

Зубчатые имеют камеру, в ней вращаются шестерни навстречу друг другу. Сжимаемый газ перемещается по периферии. Подобные устройства обладают хорошей производительностью, но высокое давление могут развивать только при работе с жидкостями.

Роторно-лопастные – в них имеется ротор и статор. Статор – это пустотелый цилиндр с полированными внутренними поверхностями. В роторе имеются пазы, в них перемещаются пластины. При его вращении постоянно меняется объем в пространстве между подвижными и неподвижными элементами. Сжатый газ проталкивается в подающую магистраль. Пока подобные установки не получили широкого распространения. Проблема в уплотнении между пластинами и стенками.

Из всех типов устройств можно использовать только эти компрессоры для пескоструйного аппарата. На практике применяются еще несколько типов, но их назначение совсем иное.

Разновидности

Планируя установку нагнетателя своими руками, стоит сразу определиться с видом устройства. Есть самодельный вариант, но также осуществляется продажа готовых к установке систем.

Второй вариант более предпочтительный.

Механический нагнетатель приводной, имеет во многом одинаковую конструкцию и принцип работы. Но сам привод может быть разным. Как и цена всего узла.

Привод бывает:

• прямым (от коленвала напрямую);
• ременным (зубчатый, плоский или клиновый ремень);
• с зубчатой передачей;
• цепным;
• электрическим.

Что же касается самих нагнетателей, то тут можно выделить несколько разновидностей.

Кулачковый

. Самый старый вариант, который можно встретить на авто с огромным пробегом. Есть и современные аналоги. Наиболее известным считается Roots. Он же воздуходувка в народе. Дорогие, но по производительности себя не оправдывают. Потому спрос низкий.

Винтовой

. Устройство напоминает предыдущий вариант. Отличается компактными размерами и солидными показателями производительности. Но и цена превышает кулачковые аналоги. В основном винтовые узлы применяются на дорогостоящих спортивных автомобилях.

Центробежный

. Самый популярный и распространенный вариант в настоящее время. Внешне напоминает турбокомпрессор. Сравнительно недорогие, легкие и компактные. Без проблем устанавливаются на авто, могут использовать разные способы монтажа.

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

• проверить плотность и надёжность всех соединений;
• осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Компрессор из старого холодильника

Извлечение компрессора из старого холодильника и его использование в рукодельном проекте может быть увлекательным и полезным занятием

Компрессоры являются важной частью холодильной техники, и использование их в других проектах может предоставить нам новые возможности и функциональность

Список материалов:

1. Старый холодильник
2. Набор инструментов (отвертки, пассатижи и т.д.)
3. Рукавицы и защитные очки
4. Компрессорные трубки и фитинги
5. Клей или термоусадочная трубка
6. Электрическая проводка и выключатель (при необходимости)
7. Резиновые прокладки и смазка для компрессора

Подготовка:

• Работайте в хорошо проветриваемом помещении или на открытом воздухе.
• Наденьте рукавицы и защитные очки для безопасности.
• Отключите холодильник от источника питания и вытащите его наружу или в хорошо освещенное помещение.

Извлечение компрессора:

Снимите заднюю крышку холодильника с помощью отвертки.
Отключите все соединения между компрессором и остальными частями холодильника, используя пассатижи или другие инструменты при необходимости.
Открепите компрессор от крепежных элементов, держа его с опорой для поддержки.
Осторожно выньте компрессор из холодильника.

Подготовка компрессора:

• Очистите компрессор от пыли и грязи с помощью сухой тряпки.
• Проверьте состояние компрессора и его работоспособность. Если обнаружены повреждения или проблемы, рекомендуется обратиться к специалисту.

Монтаж компрессора в рукодельном проекте:

• Решите, как вы хотите использовать компрессор в своем проекте (например, для создания вакуумной помпы или пневматической системы).
• Подготовьте компрессорные трубки и фитинги, необходимые для подключения компрессора к вашему проекту.
• Используя резиновые прокладки и смазку, установите компрессор и соедините его с вашим проектом.
• Если требуется электрическое подключение, подключите проводку и выключатель в соответствии с электрической схемой вашего проекта.

Тестирование и совет:

Перед началом использования убедитесь, что все соединения надежно закреплены и герметичны.
Проверьте работоспособность компрессора, включив его и наблюдая за его функционированием.
Будьте внимательны и соблюдайте меры предосторожности при работе с компрессором, особенно при использовании высокого давления или электричества.

Ресивер

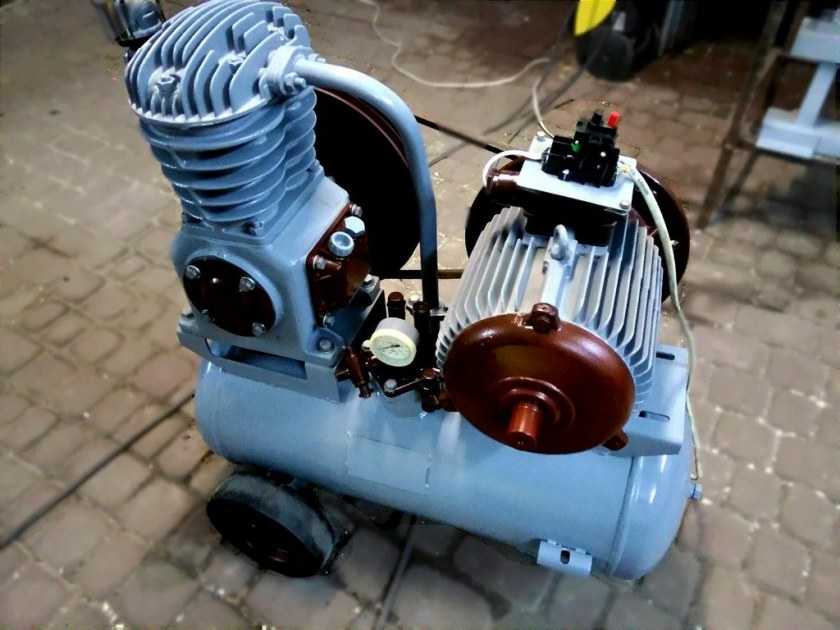

Типовой компрессор на базе железа от ЗИЛ 130 стараются обычно сделать компактным и мобильным. Поэтому использовать большие и объемные ресиверы просто не имеет смысла. Также не стоит приобретать эти элементы агрегата отдельно, поскольку их всегда можно создать самостоятельно. Для этого можно использовать практически любую металлическую емкость. При этом лучше всего применять газовые баллоны или старые огнетушители.

Сразу необходимо отметить, что потребуется дальнейшая доработка ресивера. На него нужно будет установить манометр и регулятор давления. Обычно приобретается отдельный узел с редуктором, который и устанавливается на входе в емкость

Также очень важно произвести монтаж клапана обратного давления. Его настраивают под оптимальный режим работы будущего изделия с определенным запасом в 10-15%

Сделать самостоятельно или купить готовый прибор

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей. Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Преимущества заводского и самодельного устройства

Перед самостоятельным производством воздушного компрессора из холодильника необходимо сравнить его с обычным заводским образцом. Это поможет принять правильное решение.

Заводские и самодельные устройства имеют такие отличия:

В заводском аппарате есть электрический двигатель, который непосредственно через ремни крутит элементы коробки, в отличие от самодельного образца, состоящего только из двигателя и коробки без ремней.
В заводской модели уже включены и установлены все дополнительные «гаджеты» и детали, такие как фильтры, автоматическая система регулировки и сброса давления. При самостоятельной сборке все элементы приходится устанавливать своими силами с учётом особенностей конструкции.
Хотя большинство всех аппаратов заводского производства имеют автоматическую систему регулировки давления, в бюджетных моделях она отсутствует. Таким образом, подобные устройства необходимо выключать самостоятельно и следить постоянно за временем. Делая компрессор самостоятельно, можно установить защитное реле, которое будет выключать двигатель при его перегреве.
Некоторые аппараты не имеют никакой смазки. В основном это тоже дешёвые модели. Из-за этого они не имеют достаточной мощности мотора, но зато отсутствуют какие-либо выхлопы

Это важно при использовании компрессора в целях покраски. Иногда устройство для впрыска краски очень плохо переносит всякие примеси и добавки в краске

А они будут, если мотор чересчур смазан
Также нужно обращать внимание на масло, которым смазывается мотор: синтетика, полусинтетика или минералка.
Главное преимущество самодельного устройства — это тишина в его работе. Особенно если надеть все трубки правильно и герметично
Если говорить о заводских компрессорах, то они являются более шумными, поэтому использовать их можно только вне дома.
Стоимость самостоятельной сборки будет очень низкая, поскольку все детали можно взять со старого холодильника и другой техники, а все остальные элементы регулировки будут стоить максимум 1000 рублей. Заводской компрессор обойдётся в крупную сумму. Всё, конечно, зависит от модели, но даже самая дешёвая будет стоить в несколько раз дороже самодельной.
В приобретённый агрегат невозможно внести свои корректировки. К примеру, если насос не имеет достаточной мощности, то его можно использовать только для подкачки автомобильных шин. Для других целей вроде покраски он не подойдёт. С иной стороны, самодельные модели можно оборудовать дополнительными деталями, к примеру, ресивером, за счет которого мощность аппарата будет велика.
Заводской агрегат является законченным устройством, поэтому любые вмешательства в его работу недопустимы. С самодельной конструкцией можно импровизировать. Дополнять её, выводить определённые детали наружу или прятать их в коробке. Сверху можно вмонтировать ручку для транспортировки.
Самодельное устройство можно оборудовать дополнительным вентилятором с внешней стороны для охлаждения конструкции.

Компрессор масляный: характеристики, устройство, принцип работы, назначение :

Большинство компрессорных установок, представленных на рынке инженерного оборудования, относятся к масляным. Они входят в группу поршневых нагнетателей сжатого воздуха и нуждаются в периодической смазке техническими жидкостями.

Такие модели могут использоваться как на производстве и в строительстве, так и в бытовых нуждах.

Хотя компрессор масляный считается устаревающим в силу целого ряда недостатков, производители продолжают совершенствовать его конструкцию и наделять новыми функциями.

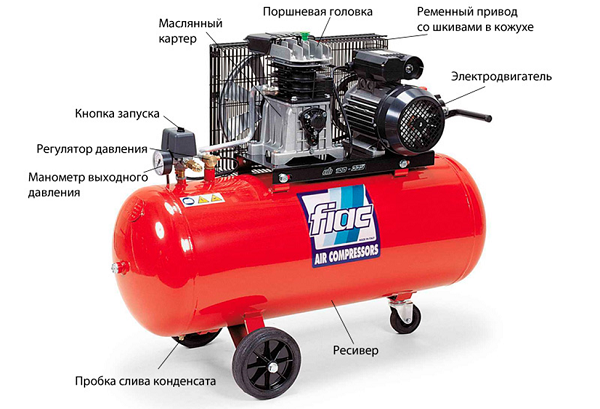

Устройство компрессора

Традиционный компрессор такого типа базируется на поршневой группе. Могут быть разные конфигурации его размещения и сопряжения со смежными элементами, но поршень будет основным функциональным звеном, генерирующим потоки сжатого воздуха.

В частности, поршневая группа может быть горизонтальной, оппозитной, наклонной и т. д

Другой немаловажной частью агрегата является ресивер – цилиндрический блок, в котором и происходит обмен воздушных масс между двумя каналами – впуска и выпуска

Оператор должен следить за наличием масла в специальной емкости, чтобы конструкция не пришла в негодность раньше срока.

Принцип работы

В действие поршневую группу приводит кривошипно-шатунный механизм, который, в свою очередь, может связываться с разными типами приводных систем. Это может быть и дизельный двигатель, и электромотор. Далее в ходе выполнения возвратно-поступательных действий поршень сжимает и выбрасывает воздух через патрубок.

В свою очередь, выпускной канал уже соединяется с целевым оборудованием или инструментом, который обслуживается компрессором. Здесь же надо подчеркнуть особенность, которая в худшую сторону отличает компрессор масляный от других типов установок, нагнетающих сжатый воздух.

В процессе смазки механических деталей система неизбежно выбрасывает часть масла в ресивер с чистым воздухом. Соответственно, на выходе формируются потоки воздушных масс, дополненные инородными включениями. Поэтому компрессоры этого типа допускаются только к работе с оборудованием, терпимым к загрязненности сжатого воздуха.

К примеру, краскопульты не рекомендуется использовать в связке с масляными агрегатами.

Основные характеристики

Силовой потенциал компрессоров выражается в мощности, которая зависит от возможностей двигателя. В среднем эта величина составляет 1,5-2,2 кВт, хотя промышленные модели могут иметь и более высокий уровень мощности. Производительность выражается в объеме выпущенного воздуха за минуту.

Например, даже бытовые установки способны выбрасывать порядка 150-200 л/мин. Агрегаты для строительных и производственных нужд обеспечивают подачу воздушной струи в диапазоне 400-500 л/мин. Также компрессор поршневой масляный оценивается по уровню поддерживаемого давления.

Малогабаритные модели располагают емкостями порядка 20-50 л, а промышленные могут оснащаться и 200-литровыми ресиверами.

Автомобильный компрессор для аэрографа своими руками

Декоративная покраска автомобиля и нанесение рисунков на кузовные детали – сложные специфические задачи. Для их решения необходимо использовать профессиональный комплект оборудования с высоким качеством и стабильной работой. Для нанесения краски вам потребуется нагнетатель, а также качественный покрасочный пистолет. В данном случае речь идет про аэрограф, который помогает наносить краску с точными границами, повторяя заранее подготовленный макет. Учитывая высокую стоимость комплекта оборудования, многие предпочитают собирать самодельный компрессор для покраски авто и нанесения рисунков на детали.

Это довольно сложное оборудование, но принцип его работы встречается в быту довольно часто. Многие промышленные и бытовые инструменты, предметы домашней техники работают на принципе нагнетания воздуха. Поэтому создать хороший компрессор просто своими руками можно довольно просто и недорого. Но для начала исследуйте рынок. Вполне возможно, что вы можете позволить себе купить все оборудование для аэрографа и не затрачивать время и собственный труд на работу своими руками. Самому покупателю это будет проще и быстрее.

Оцениваем финансовую часть для создания компрессора

Сегодня многие потенциальные специалисты задаются вопросом, как сделать компрессор для аэрографа своими руками. Используя старое компрессорное оборудование, можно самому создать все необходимые технические средства. Но проблем в том, что изделие, созданное своими руками, вряд ли сможет работать в профессиональных режимах. Давайте для начала определимся с тем, какие затраты на компрессор окажутся целесообразными. Стоит учитывать несколько различных сфер:

нагнетатель воздуха для домашнего аэрографа и для любительских целей не должен стоить больше 2-3 тысяч рублей;

при самостоятельной сборке инструмента для более профессиональной покраски стоит поставить лимит 5 тысяч рублей;

компрессорная установка для аэрографа на станции имеет потолок в 15-16 тысяч рублей при сборке;

промышленное устройство с большим ресурсом может доходить по стоимости до 30 000 рублей в создании;

комплексная универсальная установка для покраски и нанесения рисунков будет стоить до 100 000 рублей.

Если ваши подсчеты выходят за рамки этого бюджета, самодельный компрессор для аэрографа не будет выгодным решением. Проблема в том, что многие люди покупают все необходимое оборудование и решают, что собрать все самому будет намного выгоднее. Но на деле такая работа своими руками дает самый простой компрессор, который не всегда выполняет все требования и условия хорошего аэрографа. Так что перед сборкой самому стоит просчитать все финансовые расходы.

Из чего можно сделать компрессор для целей аэрографии?

Правильная покраска невозможна, если ваше устройство не будет создавать постоянное давление. Для продукции с резервуаром для закачки воздуха потребуется несколько важных датчиков. Если датчики давления не будут работать качественно, вся работа своими руками будет бесполезной. Для покраски с помощью аэрографа следует использовать такую технологию сборки компрессорного устройства:

сам нагнетатель воздуха можно стащить со старого холодильника, который уже не нужен в хозяйстве;

также придется организовать ресивер (бак для давления воздуха), это может быть мембранный бак насосной станции;

на бак важно установить манометр и реле давления для автоматического отключения подкачки воздуха;

вам придется самому подобрать комплект переходников и штуцеров для соединения, так как набор будет индивидуальным;

потребуются также шланги с устойчивостью к давлению и к агрессивной среде, такой как краска и растворители;

последним этапом будет подключение и проверка всей проведенной работы, подключение аэрографа.

Мощный компрессор из автомобильного движка

Полупрофессиональный нагнетатель воздуха

Специалисты неоднократно делали отзывы о том, что самодельные компрессорные установки имеют более продолжительный срок службы. При чем сравнение производилось с отечественными и зарубежными моделями.

Это, естественно, потому как, установка изготавливается собственными руками. Поэтому рассмотрим вариант, как сделать компрессор из холодильника, который не будет уступать даже изделиям именитых фирм. Итак, для его изготовления необходим, следующий перечень материалов:

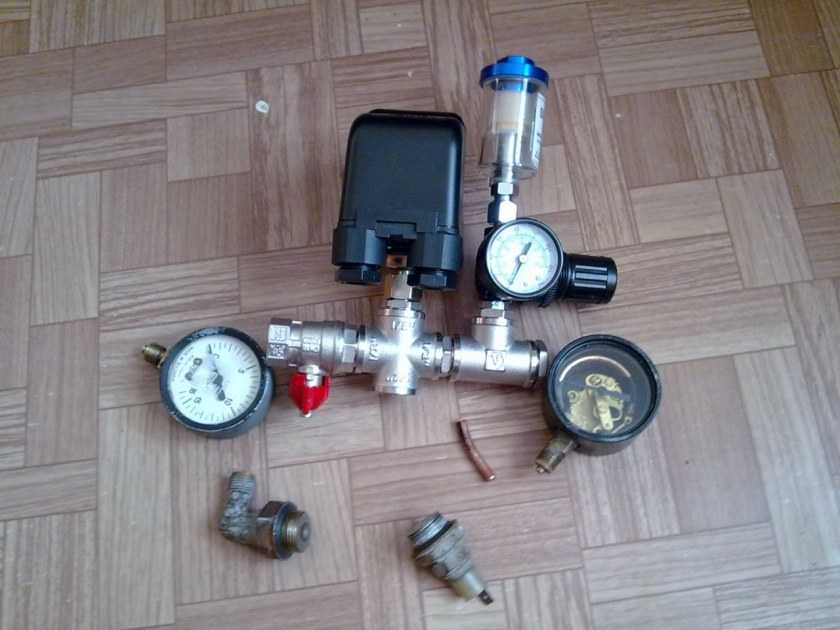

• Ресивер для компрессора;
• Манометр;
• Реле для контроля давления в компрессоре;
• Резьбовые переходники;
• Топливный фильтр (бензин);
• Редуктор с масловлагоотделяющим фильтром;
• Крестовина водопроводная с резьбой ¾ дюйма;
• Мотор для компрессорной установки;
• Хомуты автомобильные;
• Масло моторное (10W40);
• Переключатель (220 В);
• Маслостойкий шланг;
• Латунные трубки;
• Обычный шприц;
• Толстая доска;
• Преобразователь ржавчины комрессора;
• Фильтр системы питания (дизеля);
• Краска по металлу;
• Гайки, шайбы, шпильки;
• Колеса для мебели;
• Герметик, лента фум;
• Надфиль.

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Сравнение покупного и любительского компрессора

Нужно ли браться за сложную работу по сборке компрессора? Сравним характеристики профессионального и самодельного варианта:

Заводская модель оборудована системой точного контроля давления, манометром, фильтрами. Конструируя агрегат самостоятельно, можно собрать полный пакет необходимых комплектующих и установить их на свои места без ущерба для качества.

Обратите внимание!

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

• Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно

Если мощности самодельного компрессора вам будет в дальнейшем не хватать, всегда можно усовершенствовать конструкцию, заменив, к примеру, ресивер из огнетушителя на баллон от пропан-бутана или вообще на газгольдер б/у.

Компрессор высокого давления своими руками

Если коленвал двигателя внутреннего сгорания, приводится в движение давлением от сгорания топливной смеси, почему не запустить процесс наоборот?

Использование ДВС в качестве компрессора не просто возможно. Вы получаете производительный и мощный агрегат, причем поршневая группа имеет хороший запас прочности. Главный вопрос – какой привод использовать. Учитывая общую энергоемкость – подойдет электромотор мощностью не менее 3 кВт.

компрессор высокого давления своими руками из двигателя автомобиля

При желании можно найти такой агрегат в приличном состоянии за разумную цену. Ну а живой мотор от «Жигулей» приобрести вообще не проблема. Коробка передач не нужна, как и стартерная группа. Система зажигания, впуска и выхлопа также удаляется.

Чтобы самодельный компрессор работал, достаточно системы смазки, охлаждения, и герметичной поршневой группы. ГРМ в процессе не участвует, распредвал можно демонтировать вместе с ремнем. Выпускные клапана не трогаем, просто проверим герметичность. А вот на впуске надо установить пружины послабее.

Клапана должны свободно подавать воздух в поршни.

Давление нагнетается через свечные колодцы. В них вкручиваются штуцера с шариковыми клапанами, работающими на выпуск. Четыре патрубка объединяются в рампу, и общий трубопровод подает сжатый воздух в ресивер. Разумеется, емкость должна быть соответствующая. Такому компрессору под силу давление в десятки атмосфер.

Если вы настроены серьезно и у вас есть старый двигатель от авто, например, от ВАЗ 2108 как в этом видео, то посмотрев детальную инструкцию по сборке вы сможете собрать свой самодельный компрессор из ДВС.

Итог:
В зависимости от потребностей и финансовых возможностей, вы можете собрать агрегат любого уровня сложности и производительности. Космические технологии не применяются, однако вопросы безопасности конструкции на первом месте.

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

1. Цилиндр. Это объем, в котором сжимается воздух.
2. Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
3. Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
4. Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
5. Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
6. Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Принцип действия

Принцип работы поршневого компрессора можно описать следующим образом.

1. При запуске двигателя начинает вращаться коленчатый вал, передавая возвратно-поступательные движения посредством шатуна поршню.

2. Поршень, двигаясь вниз, создает в цилиндре разрежение, под воздействием которого открывается впускной клапан. По причине разности давлений воздуха, он начинает засасываться в цилиндр. Но перед попаданием в камеру сжатия воздух проходит через фильтр очистки.

3. Далее, поршень начинает движение вверх. При этом оба клапана находятся в закрытом состоянии. В момент сжатия в цилиндре начинает повышаться давление, и когда оно достигает определенного уровня, происходит открытие выпускного клапана.
4. После открытия выпускного клапана сжатый воздух направляется в ресивер.
5. При достижении определенного давления в ресивере срабатывает прессостат, и сжатие воздуха приостанавливается.
6. Когда давление в ресивере снижается до установленных значений, прессостат снова запускает двигатель.

Компрессор для покраски машины

Покраска машины может быть дорогостоящим процессом, если обращаться к профессионалам. Однако, вы можете сэкономить значительную сумму денег и выполнить покраску своими руками, используя компрессор. Компрессор является важным инструментом при покраске, так как он обеспечивает постоянное и равномерное распыление краски, что дает профессиональный результат.

Список материалов:

1. Компрессор (электрический или с двигателем внутреннего сгорания)
2. Воздушный резервуар, регулятор давления
3. Распылительная пистолета
4. Шланги и соединительные фитинги
5. Зажимы для крепления шлангов
6. Краска для автомобиля, защитная маска и очки
7. Защитные перчатки
8. Комплект инструментов (ключи, отвертки, пассатижи и т.д.)

Подготовка рабочего места:

• Выберите хорошо проветриваемое помещение или наружное пространство, защищенное от пыли и ветра.
• Покройте полиэтиленом или газетами все поверхности, которые нужно защитить от краски.
• Убедитесь, что рабочая зона хорошо освещена.

Подготовка компрессора:

• Разместите компрессор в удобном месте, где он будет стабильно стоять во время работы.
• Подключите воздушный резервуар к компрессору и закрепите их соединение с помощью соединительных фитингов.
• Подключите регулятор давления к воздушному резервуару и компрессору. Убедитесь, что регулятор настроен на желаемое давление краски.

Подготовка распылительной пистолеты:

• Подключите шланг к распылительной пистолете и закрепите соединение с помощью зажимов.
• Установите нужный размер сопла на распылительной пистолете в соответствии с требуемым типом краски и отделкой.

Подготовка краски и автомобиля:

• Перед началом покраски хорошо очистите и отмойте поверхность автомобиля от грязи, жира и ржавчины.
• Следуйте инструкциям, указанным на краске, для правильного ее разведения, если это необходимо.

Покраска:

• Наденьте защитную маску, очки и перчатки для защиты от краски и вредных испарений.
• Держите распылительную пистолету на расстоянии около 15-20 см от поверхности автомобиля и двигайтесь равномерными движениями.
• Наносите краску тонкими слоями, делая перекрытие примерно на 50% предыдущего слоя.
• Поддерживайте постоянное и равномерное давление воздуха, контролируя его с помощью регулятора давления.

Из чего можно сделать компрессорную установку?

В составе установки применяется ряд вспомогательных устройств. Они нужны для регулирования рабочего процесса и подачи сжатого воздуха.

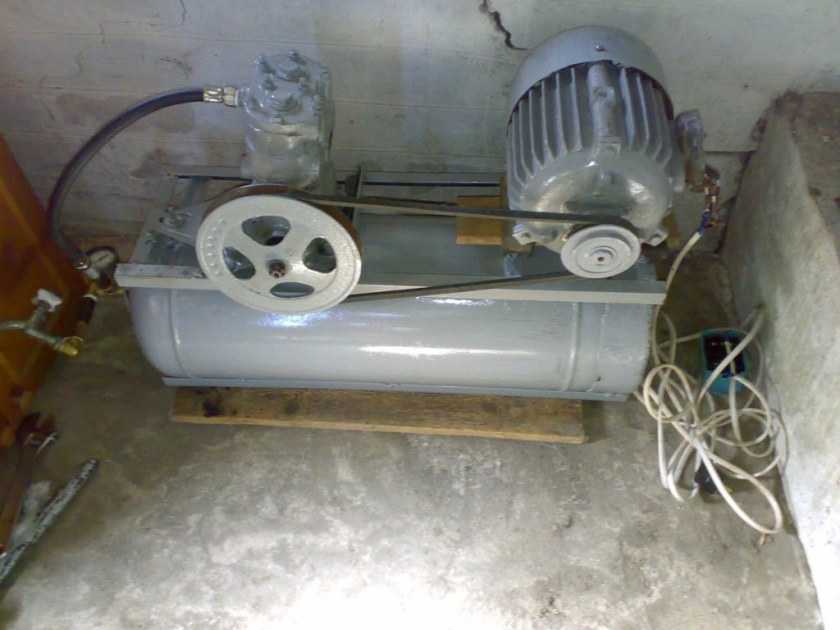

Конструкция установки:

1 – трубопровод для заполнения масла; 2 – реле пусковое; 3 – поршневой компрессор; 4 – омедненные трубопроводы; 5 – армированные шланги; 6 – воздушный фильтр; 7 – фильтр для жидкостей и ГСМ; 8 – всасывающее отверстие; 9 – реле контроля давления; 10 – распределитель; 11 – предохранительное устройство; 12 – тройник; 13 – ресивер (емкость для аккумулирования сжатого газа); 14 – манометр, установленный на редуктор давления; 15 – осушитель сжатого воздуха (конденсатор масла и влаги); 16 – пневматический автомат включения двигателя.

Мощный компрессор, способный создать давление до 8…12 бар, можно сделать на основе холодильного оборудования. Из холодильника, который устарел морально, нужно извлечь основной агрегат, а также вспомогательные приспособления, с помощью которых несложно организовать включение и выключение агрегата.

Собрать компрессорную установку можно из отдельных узлов, ими укомплектовывают создаваемое устройство. Стоит рассмотреть, из чего и как выполняется сборка конструкции.

Конструкция компрессора глазами Кулибина

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

Самодельный слабомощный компрессор из электродвигателя от игрушки. Простое решение насущной проблемы. Такой компрессор вполне сгодится для подачи воздуха в аквариум. Как сделать своими руками подробно по шагам в этом видео.

https://youtube.com/watch?v=7dzawEMkjqU

Когда будет создано достаточное давление, из ресивера можно подать достаточно большой объем воздуха за короткое время. Затем необходимо подождать, пока компрессор восстановит давление. Так работают все агрегаты, включая установленные на автомобилях с пневматическими тормозами.

Наши «кулибины» давно научились создавать подобие промышленных установок с помощью автокомпрессора. Берем запасное колесо, с помощью любимого «Беркута» набиваем 3-4 атмосферы (главное, чтобы покрышка не лопнула), и покрасочный аппарат высокого давления готов. Это же приспособление используется для продувки при обслуживании мотора или подвески. Только вместо покрасочного пистолета используется продувочный. Автоматика не требуется, достаточно в ручном режиме контролировать давление с помощью встроенного манометра. Разумеется, таким агрегатом не запустишь пневматический инструмент, да и пескоструйная машина из колеса не получится.
