Выбираем расширительный бак для отопления: 5 рекомендаций

Расчет расширительного бака для закрытых систем отопления

Как произвести расчет объёма расширительной емкости для закрытой системы отопления.

Современные системы отопления представляют собой замкнутый контур, герметичную конструкцию заполненную жидкостью, которая изолирована от попадания воздуха, а значит, менее подвержена окислению.

При увеличении объёма жидкости в закрытой системе, в связи с увеличением температуры теплоносителя, может повыситься давление, способное нарушить целостность элементов системы. В таких случаях устанавливается герметичный расширительный бак (мембранный или экспанзомат), который используется в закрытых контурах отопления с целью компенсации температурных расширений.

Экспанзомат конструктивно представляет собой герметичную емкость, со встроенной внутрь эластичной мембраной или мешком, разделяющей бак на две полости: одна из которых, при увеличении давления, наполняется теплоносителем, а другая – воздухом или азотом.

В одной из частей компенсатора расположен ниппель для подкачки насосом и замера давления газа, а в другой – резьбовой штуцер для присоединения к контуру отопления.

Настройка параметров работы расширительных баков

Заводские настройки показывают избыточное давление в расширительном бачке отопления закрытого типа. Абсолютное давление будет равно показателям манометра плюс 1 бар. Начальный уровень выставляют на 0,2 бар больше, чем давление остывшего теплоносителя в сети.

Этот показатель – статический напор в системе. Считают напор по формуле: длина от верхней точки контура до середины компенсатора. Например, если магистраль высотой 8 м, напор статистический будет ΔP = 0,8 бар. Теперь давление – 0,8+0,2 = 1,0 бар. При длине магистрали в 10 м, давление в бачке: 1,0+0,2 = 1,2 бар. И так далее.

Выставить нормативные показатели можно своими руками. Если параметры низкие, надо знать, как подкачать расширительный бачок для отопления закрытого типа.

Алгоритм работы:

Найти на емкости ниппель с золотником. Устройство расположено на другой стороне от патрубка для подачи воды. Ниппель идентичен автомобильному, поэтому пригодится насос для автомобиля с манометром.
Насос присоединить к ниппелю, накачать газ до показателя 1,5 бар. Дождаться спуска остатков воды из бака, еще раз спустить воздух.
Перекрыть запорную арматуру, накачать давление до нужного параметра. Небольшую порцию воздуха спустить через золотник.
Убрать насос, перекрыть штуцер слива воды.
Открыть запорную арматуру, долить через кран подпитки в сеть теплоноситель, проверить давление. Запустить магистраль в работу.

Если давление подкачано правильно, при включении сети стрелка манометра пойдет плавно, без скачков.

Распространенные ошибки при настройке расширительного бака в системе отопления:

Малая накачка. Вода заполнит оба отсека, продавит мембрану. Как только теплоноситель начнет нагреваться, сработает предохранительный клапан, – бак окажется бесполезным. При правильной накачке, но сработке компенсатора, бак надо менять – емкость не вмещает весь объем теплоносителя.
Излишняя накачка. Если показатель статистического напора не более 1,5 бар, а в баке воздух показывает 3 бар, воздушная масса вытолкнет воду из бака при нагревании. Запуск насоса приведет к увеличению давления на 1 атм., манометр сразу покажет максимальное давление в 2,5 атм. При условии накачки воздуха с давлением в 3 бар, компенсатор не сможет работать нормально.

Лучшие расширительные баки для водоснабжения

В системе автономного водоснабжения гидроаккумуляторы используют для компенсации скачков давления, которые неизбежны при включении или выключении скважинного насоса. Это увеличивает продолжительность службы сантехнического оборудования, позволяет снизить последствия гидравлических ударов. Расширительный бак для водоснабжения обеспечивает водой, сокращая количество включений насосов. Конструктивная особенность – использование пищевой резины при производстве мембран.

Taen Ptw H-24

Гидроаккумулятор разработан для холодного и горячего водоснабжения. Прибор имеет горизонтальную компоновку, устойчивые кронштейны для монтажа. Производитель позаботился о площадке для установки насоса. Корпус изготовлена из инструментальной стали, сварные швы выдерживают гидродинамическое воздействие. Фланец изготовлен из нержавеющей стали, что увеличивает срок его службы.

Модель комплектуется сменной мембраной из искусственного каучука, которая выдерживает нагрев до 99 градусов. Воздушный клапан выливается из ABS-пластика, имеет защитный колпачок. Емкость защищена от появления ржавчины порошковой краской, декоративное покрытие устойчиво к повышенной влажности, воздействию ультрафиолета, истиранию.

Достоинства:

Удобной устанавливать в небольших комнатах;
Низкая цена;
Стабильная работа с насосами разной мощности;
Выдерживает нагрузку до 6 бар.

Недостатки:

Не обнаружены.

Oasis RV-50N

Модель разработана китайскими инженерами для холодного, горячего водоснабжения и отопления частного дома. Имеет вертикальную компоновку, емкость изготовлена из углеродистой стали. От появления ржавчины поверхность защищает полимерное покрытие, устойчивое к износу. В корпусе смонтирована резина из EPDM, рассчитанная на использование с теплоносителем, нагретым до 99 градусов.

Емкость выдерживает 8 атмосфер. Фланец изготовлен из оцинкованной стали. Воздушный клапан защищен от механического воздействия колпачком из ударопрочного пластика. Для установки предусмотрены опорные ножки из стали. Оборудование поддерживает стабильные рабочие показатели в системе, отличается продолжительным сроком службы.

Достоинства:

Прочный корпус;
Долговечный фланец;
Выдерживает гидродинамические удары;
Хорошая устойчивость.

Недостатки:

Грубый сварной шов.

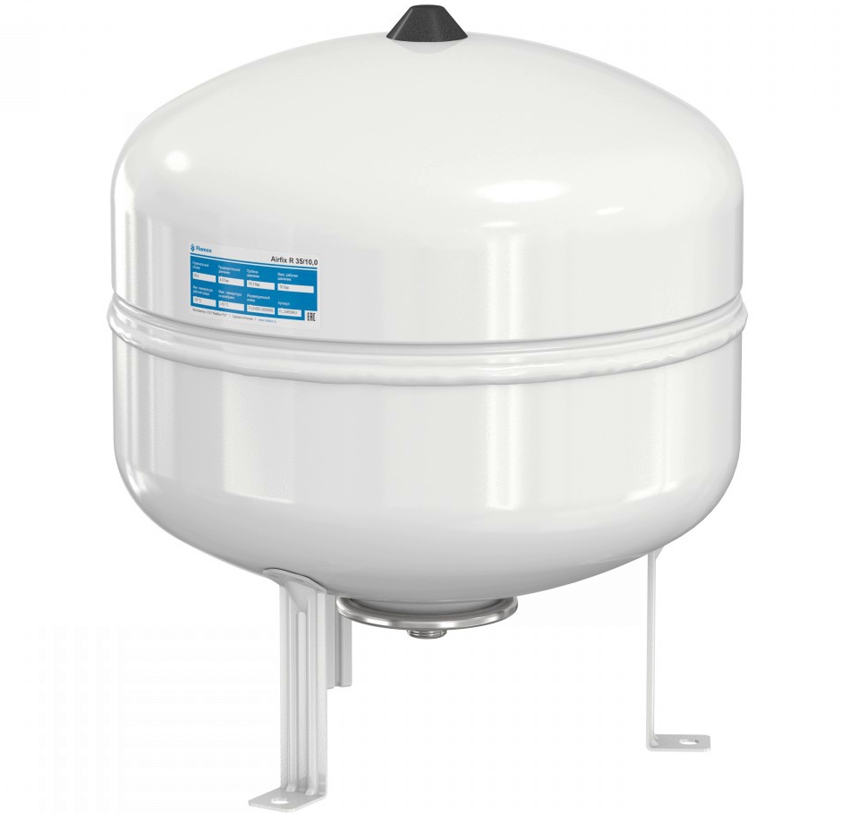

Flamco Airfix R 80/4,0

Голландская компания разработала гидроаккумулятор для подачи горячей, холодной питьевой воды. Для поддержки давления емкость закачана азотом, что увеличивает устойчивость к коррозии и позволяет дольше сохранять исходные параметры, установленные на заводе. Емкость – сварная конструкция с надежными швами, выдерживает до 10 атмосфер.

Резина из EPDM выдерживает скачки температуры до 120 градусов. Для защиты металла от коррозии разработчики применили эпоксидное порошковое покрытие. Декоративный слой устойчив к царапинам, потертостям. Для напольного монтажа предусмотрены опорные ножки с отверстиями для крепежа. Техника может применяться для отопления, где в качестве теплоносителя заливают 50% раствор гликоля.

Достоинства:

Фланец из нержавеющей стали;
Каждый прибор тестируется в заводской лаборатории;
Безупречное качество резьбы для подключения к трубопроводу;
Мембрана капсульного типа;
Форма корпуса рассчитана на гидроудары.

Недостатки:

Не обнаружено.

Разделение по типам

Существует различие данного типа оборудования по формам, габаритам, а именно: расширительный бачок для отопления открытого типа и закрытого. Каждая емкость имеет свои особенности конструкции.

Расширительный бачок открытого типа

Открытый тип иначе называют гравитационным или самотечным, по своей конструкции он представляет собой резервуар, выполненный из металла, верх которого открыт, форма выбирается посредством предпочтений заказчика. В верхней части приварен подвод, обеспечивающий герметичное соединение со шлангом, по которому подается теплоноситель. Установка такого элемента в большинстве случаев производится на достаточной высоте, идеальный вариант — чердак или верхний этаж. Этот вид применяется преимущественно для централизованных сетей.

Современный бак расширительный для открытой системы отопления выполняет следующие функции: компенсирует расширение теплоносителя, обеспечивает отведение воздуха из топочной конструкции, поскольку верх открыт. Безусловно, это существенное преимущество, так как конструкция емкости проста и неприхотлива в эксплуатации. Такой бачок можно изготовить самостоятельно. Однако здесь присутствуют свои недостатки: необходимость дополнительного утепления, при расположении на чердаке, своевременное наблюдение за уровнем воды, при надобности пополнение. Насыщение кислородом из окружающей среды способствует появлению коррозионных образований в металлических деталях.

Расширительный бак для отопления открытого типа – это цилиндрическая либо прямоугольная емкость, выполненная из листовой стали, покрытая теплоизоляционным покрытием.

Монтаж конструкции не требует специальных навыков, однако стоит учесть все рекомендации, посоветоваться с профессиональными мастерами или вызвать квалифицированных специалистов.

Конечно, каждый хозяин пытается максимально сэкономить, при этом совершить выгодное капиталовложение. Поэтому устанавливать расширительный бак для отопления открытого типа пластиковый не рекомендуется, исходя из опыта народных умельцев, так как он может не выдержать воздействия высоких температур. Оптимальный вариант – использовать оцинкованные герметичные металлические конструкции.

Расширительный бачок закрытого типа

Закрытый вариант предполагает более высокие требования к емкости, в силу эксплуатации при повышенном уровне давления. Это металлическая, закрытая емкость овальной, шарообразной формы, внутри которой расположены камеры, разделенные с помощью герметичной мембраны. Первая будет наполняться жидким теплоносителем, вторая – воздушная, в которой находится клапан для поддержания необходимого давления.

Если рассматривать расширительный бак для отопления плоский, можно выделить практичные особенности этой конструкции: экономия места, более эстетичное выполнение. По расположению устройство может быть вертикальным, горизонтальным, а также иметь сменную или стационарную мембрану. Воздушная камера такого оборудования должна содержать нужное количество атмосфер, что можно прочесть в технических характеристиках паспорта изделия. Такая продукция, при поломке, лишена возможности замены определенных комплектующих. Монтаж плоских бачков выполняют на прямых участках труб, до циркуляционного насоса.

Трудности выбора

При покупке изделия, следует учесть его соответствие общему объему циркулирующего теплоносителя, а также средние и максимальные температуры для последнего. Нужные данные можно вполне получить самостоятельно, используя следующую информацию:

Рабочая (средняя) температура в системе колеблется в границах от +60 до +90 градусов по Цельсию;
Тепловой коэффициент расширения жидкости при этом не превышает показатель в 0,035 единиц.

Таким образом, если объем теплоносителя равнялся 100 литрам при температуре в +20 градусов, то при достижении средней рабочей температуры он увеличится на 3,5% (т.е. прибавит 3,5 литра). Соответственно, лишние 3,5 литра будут выведены в емкость, а давление в магистрали придет к нормальным значениям.

Для обеспечения полноценной и беспроблемной эксплуатации, объем должен примерно на 7% превышать количество теплоносителя. Это необходимо ввиду того, что магистраль легко прогревается до наивысших значений, что говорит о необходимости использования вдвое большего объема. И к тому же, воздушная камера всегда заполнена воздухом, чего не скажешь о жидкостной. Тем более, чем выше точка установки рассматриваемого оборудования, тем меньше будет создаваться давление. 7% — это оптимальный показатель для контура, так можно будет обойтись чуть меньшим объемом баковой емкости. Если же бак установлен в нижних точках магистрали, то лучше приобрести емкость на 10% больше номинального объема циркулирующего носителя.

Как выбрать расширительный бак

При выборе гидротехники необходимо учесть назначение устройства, способ установки. Основными техническими параметрами является объем емкости и максимальное рабочее давление. Стоит учесть репутацию производителя, наличие официальной гарантии. Это позволит купить девайс, который прослужит 7-10 лет и обеспечит стальную работу теплового, сантехнического оборудования.

Вид расширительного бака

Выпускают открытые и закрытые расширительные баки для котлов, мембранные модели для водоснабжения. Техника отличается конструкцией, функциональностью, условиями монтажа. Емкости открытого типа устанавливают в верхней точке отопительной системы. Конструкция простая: верхняя плоскость отсутствует полностью или частично для компенсации гидравлического воздействия, в верхней части вмонтирована трубка для отвода избытка воды в канализацию. Недостатком является контакт теплоносителя с воздухом, риск, что отвод не справиться с излишком воды при гидроударе.

Закрытые комплектуются мембранами, в ёмкость дополнительно закачивается воздух под напором. Эластичная резина не допускает контакт теплоносителя с воздухом, что положительно сказывается на интенсивности коррозии в трубах, радиаторах. Мембрана компенсирует скачки давления, обеспечивает стабильность этого показателя.

Объем

Рассчитывается с учетом средней температуры и объема используемого теплоносителя. В высокотемпературных системах расширение воды после нагрева достигает 5-7%. Если объем теплоносителя 100 литров, то излишки составят 5-7 литров. Рекомендуется выбирать емкость, которая способна вместить весь этот литраж в двойном размере: 10-15 л. В системах с низкотемпературным теплоносителем процент излишков будет меньше – около 3%. При расчетах необходимо учитывать объем не только используемых радиаторов, но и труб. При наличии проблем с вычисления – выбор оборудования лучше доверить теплотехникам.

Способ установки

Выпускают модели с вертикальным и горизонтальным монтажом. Выбор зависит от назначения устройств. Если нужен запас воды – то преимущество у вертикальной компоновки. Такие модели занимают мало места, а в каталогах производителей десятки моделей с разным функционалом. При вертикальной конструкции более простой отвод воздуха при компенсации давления. Горизонтальные модели больше подходят для небольших загородных домов и дач.

Максимальное рабочее давление

Техника должна соответствовать давлению в трубах. В частных домах это значение не велико 3-5 атмосфер. Этого достаточно, чтобы обеспечить стабильную подачу теплоносителя. При централизованном отоплении фиксируются значения до 10 атмосфер. При этом необходимо учитывать, что во время опрессовки и перебоях в работе котла возможны скачки до 13-15 атмосфер.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

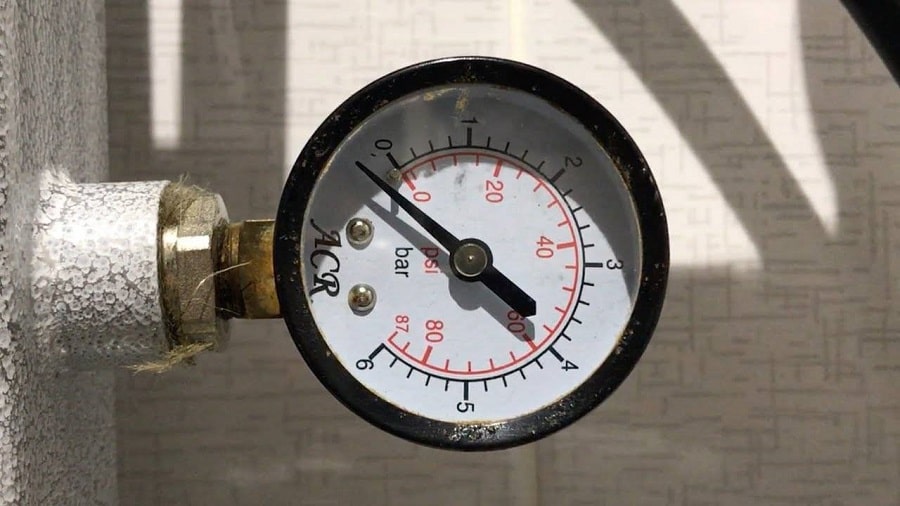

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Как пользоваться калькулятором расчёта

Всё таки объём служит основой выбора. Объёмный параметр устройства зависит от некоторых показателей, оказывающих влияние на его изменения. А конкретно:

чем больше объём носителя тепла в системе отопления закрытого типа, тем больших размеров необходимо покупать бачок;
чем нагрев носителя тепла выше, тем больше вместительность устройства;
чем давление носителя тепла выше (берётся допустимый показатель), тем меньших габаритов ёмкость возможно приобретать.

Это основные особенности. Сейчас прекрасное время сделать расчёт объёма расширительного бачка теплоснабжения. Комфортнее всего выполнить это в онлайн режиме с помощью калькулятора. Все, что от вас нужно – это заполнить форму в электронном калькуляторе и нажать расчёт.

Баки с мембраной баллонного типа.

В этом случае воздушная камера находится по периметру всего резервуара и окружает резиновую камеру для теплоносителя. При его поступлении последняя начинает расширяться подобно надуваемому шарику. Благодаря такому устройству бака удаётся более точно контролировать давление в системе.

Хочется отметить, что баллонные мембраны можно заменять по мере износа, а диафрагменные замене не подлежат. Очень важен материал, из которого сделана мембрана. Она должна обладать термоустойчивостью и при этом высокой эластичностью. При выборе бака следует ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Схема работы расширительного бака

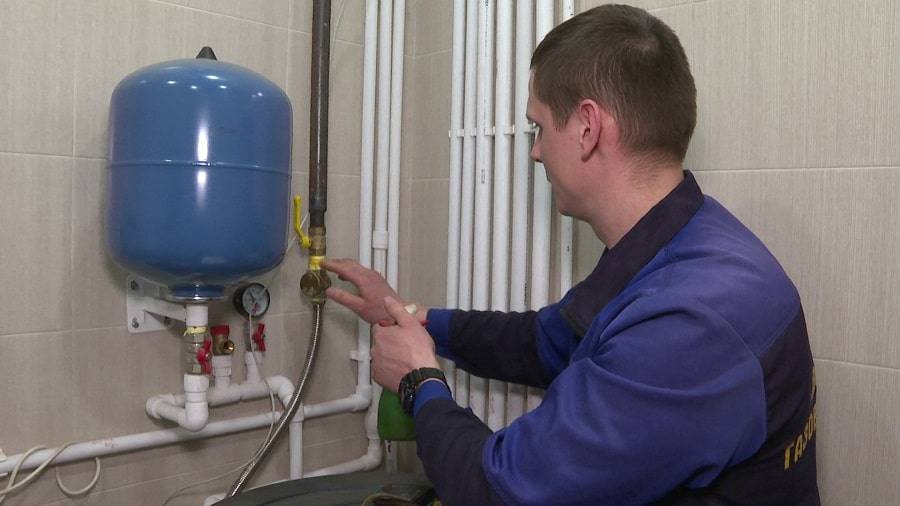

Обслуживание мембранного бака – рекомендации и советы

Обслуживание гидробака нужно проводить в теплое время года при отключенном отоплении:

Померьте давление, при необходимости подкачайте воздушную подушку или стравите лишнюю жидкость. Если бак не держит, скорее всего, в нем повреждена мембрана, которую надо заменить

У некоторых моделей это сделать нельзя – в таком случае придется менять весь демпфер.
Осмотрите места соединения гидробака с другими элементами системы – обратите внимание на герметичность и отсутствие течей.

Гидробак при правильной эксплуатации не создает проблем. Главное – следить за его состоянием и регулярно измерять давление газовой подушки. Идеально сочетать такую процедуру с профилактическим обслуживанием радиаторов и других элементов.

Почему падает давление в системе отопления

Причины такого явления могут быть самыми разными:

Воздушные пробки – проблема часто возникает в самом начале эксплуатации. От нее избавит установка воздухоотводчиков. Воздух через них постепенно выйдет сам.
Неисправности в мембранном баке – неправильно выставленное давление, прорывы мембраны, дефекты ниппеля. В результате давление внутри бака падает, и он полностью заполняется теплоносителем. Нужно подкачать воздушную подушку в гидробаке, а если проблема не исчезает, провести ремонт демпфера.
Неправильная работа котла – здесь надо вызывать специалистов, обслуживающих газовые сети. Самостоятельно ремонтировать котлоагрегат нельзя.
Проблемы с насосом – если он плохо качает, лучше обратиться к специалистам, занимающимся ремонтом насосного оборудования.
Течь – чтобы обнаружить место протекания, нужно осмотреть всю систему – трубы, радиаторы отопления, расширительный бак. Протекающие места – отремонтировать.

Стоимость баков

Reflex представляет серии N (отопление) и D (водоснабжение), с минимальным объемом 12 л, рабочей температурой –10…+70 °С и давлением 6 или 10 бар, при максимальном содержании гликоля в теплоносителе (50 %). В среднем, продукция этой фирмы обойдется от 1 500 рублей за 12 л, до 80 000 за 1 000 л линейки N (с диафрагмой); от 2 500 до 90 000 рублей при аналогичных параметрах за модели серии D (с фланцевой мембраной).

Фирма Wester предлагает линейки WRV для систем отопления (на 5 или 10 бар) и WAV/WAO для водоснабжения (10 бар) при диапазоне рабочих температур 0–100 °С. Цена WRV составит от 950 рублей за 8 л, до 80 000 рублей за 1 000 л; WAV/WAO — от 750 до 77 000 рублей за аналогичные объемы.

Как вычислить коэффициент

Чтобы вычислить коэффициент, применяют инженерную формулу.

Для определения деформации в сантиметрах, необходимо знать коэффициент изменения, длину трубопроката. Рабочая температура равна комнатному значению.

Первым делом определяют разницу температуры, далее умножают на показатель длины. Коэффициент умножают на получившуюся цифру.

Пример расчета:

Во время вычислений получился коэффициент равный двадцати миллиметрам. Значит, в сантиметрах изменение будет равно двум. Во время укладки сети этот показатель необходимо учитывать.

Как компенсировать получившиеся сантиметры:

1.укладывать сеть, применяя прямые углы. С одной стороны трубы, лучше сзади, оставляют зазор, чтобы было место для деформации. Как правило, трубы отклоняются, образуя острый угол.

2.в сеть монтируют компенсаторы в форме петли.

3.укладывают трубы в виде буквы П, стыкуя скользящую опору с недвижимой. Так понижается расширение.

Как это работает

Теплоноситель при нагреве увеличивается в объеме — на этом основан принцип работы расширительных баков в системе отопления. Излишек воды попадает в устройство, при этом газ (воздух или инертный типа азота) с другой стороны мембраны сжимается. При охлаждении он вновь расширяется и давлением на мембрану отправляет жидкость в трубы. Мембрана может порваться при резком скачке данного параметра. Риск исключают за счет предохранительного клапана. Он определяет давление с помощью манометра и отключает систему при критических значениях (в частных домах это обычно 3,5–4 бар).

По варианту крепления мембраны делятся на:

незаменяемые диафрагменные;
заменяемые баллонные.

Первые «раскатывают» по внутренней стенке, а не растягивают. Внутри корпус мембранного расширительного бака такого типа покрыт антикоррозионным составом, в виду взаимодействия с жидкостью. По этой технологии изготавливают небольшие изделия, они немного дешевле, но сделаны из более долговечных материалов. Заменяемый баллонный крепят к верхнему фланцу. Он имеет форму груши, которая при заполнении водой, увеличиваясь, опирается на стенки бака, равномерно распределяя давление. Для систем большого объема их крепят к верхнему и нижнему фланцам, что обеспечивает помимо вышеуказанного еще и неподвижность мембраны.

Через жидкостную емкость с помощью штуцера (патрубка) осуществляется подключение мембранного бака к закрытой отопительной системе. А со стороны газовой расположен ниппель для измерения давления, через который закачивают газ. Конструкция бака позволяет монтировать его в котельной, хотя можно выбрать и другой участок системы. Между котлом и устройством не должна присутствовать запорная арматура или сужение водопровода. Главные критерии выбора места размещения: отсутствие вибрации, ударов и осадков.

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

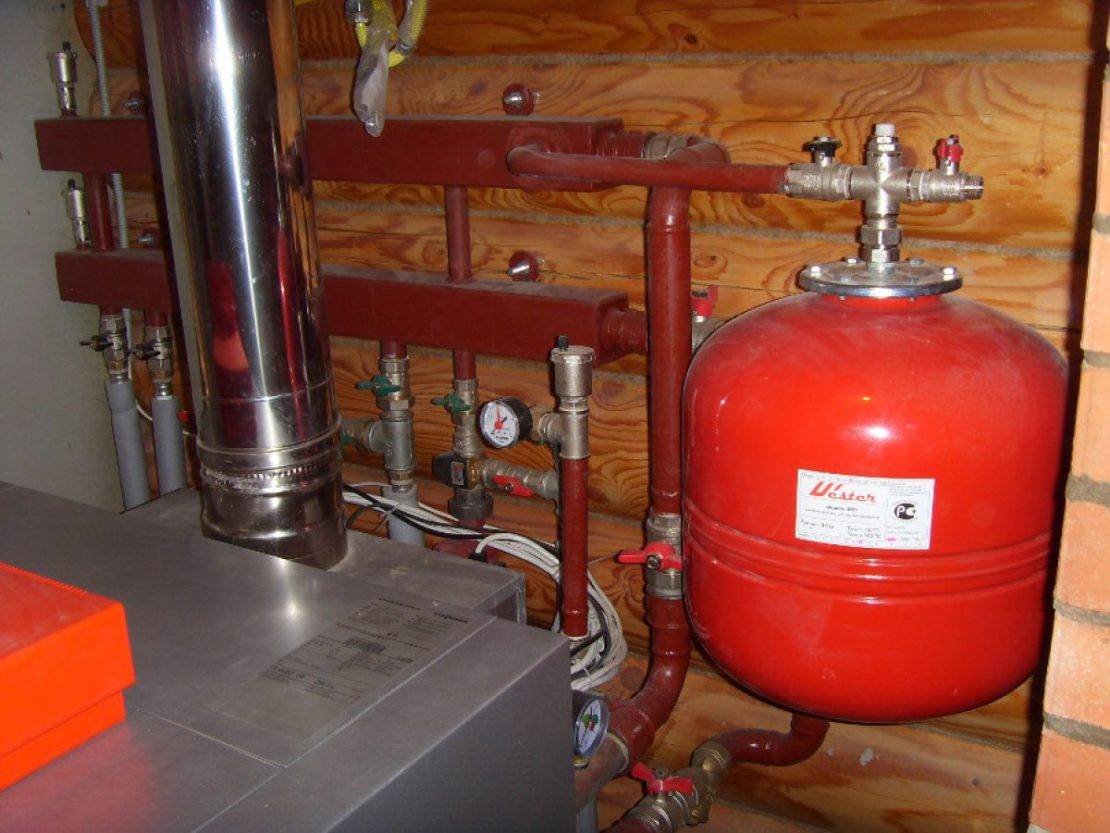

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

Расширительный бак для системы горячего водоснабжения

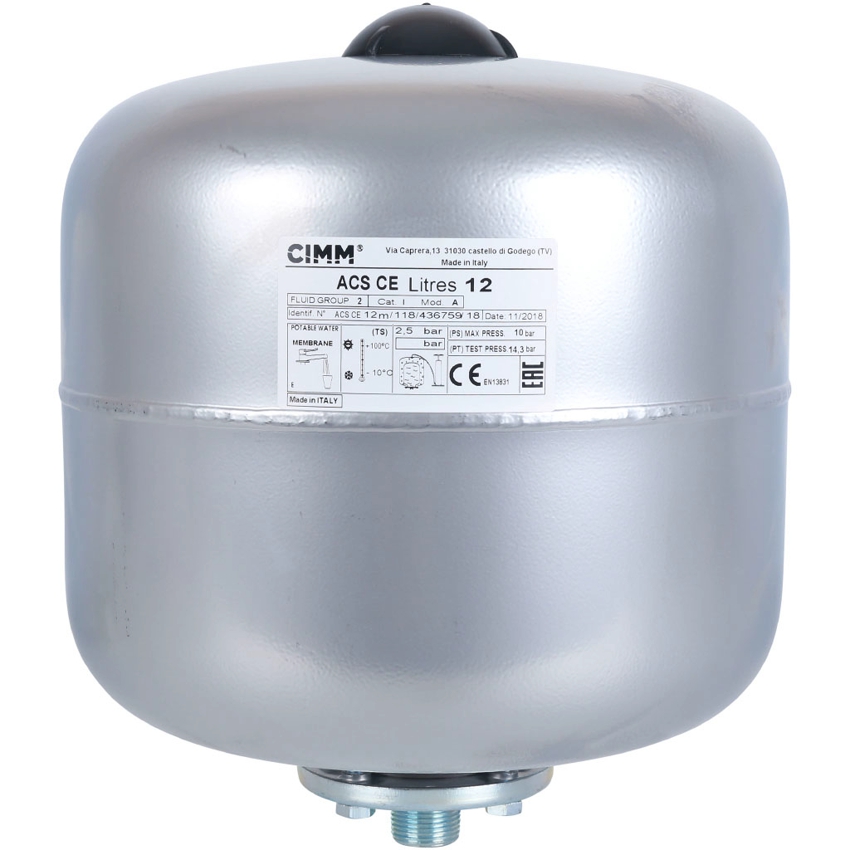

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

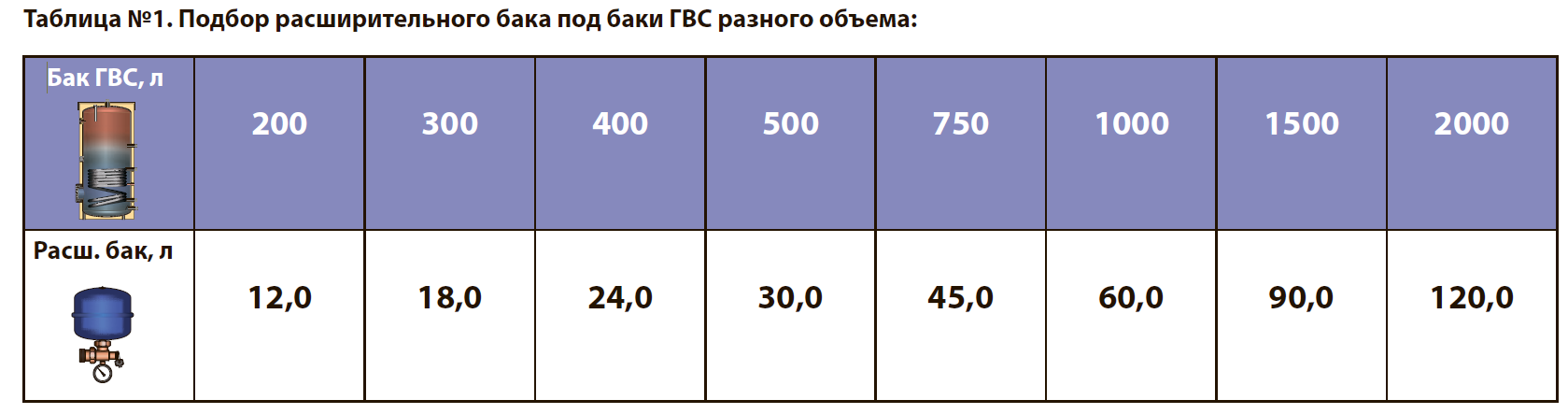

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Принцип работы и область использования

Применяют компенсатор во всех сетях – герметичных, открытых.

Принцип работы простой:

при нагревании объем воды увеличен;
избыток объема повышает давление;
трубопровод контура рассчитан с определенной пропускной способностью, избыточное давление может вызвать гидроудар, разорвать магистраль;
бачок накапливает излишки воды, не допуская повышения давления;
после остывания жидкости объем снижен, давление падает;
компенсатор восстанавливает нормальный уровень давления, отдавая накопленный объем воды.

Так работают все баки, вне зависимости от их назначения и конструкции.

Емкость выполняет две функции:

Гидроаккумулятора. Избыток горячей воды можно применять для раздачи ГВС без включения насоса за счет давления, запасенного в емкости.
Компенсатора. При резких включениях/выключения воды демпфер снижает воздействие давления на узлы системы.

Как рассчитать необходимый объем расширительного бака?

Поскольку в отопительном контуре и трубопроводе, теплоноситель имеет фиксированную массу, в случае изменения температуры жидкости давление в системе непременно будет меняться. Дело в том, что по причине такого физического явления как тепловое расширение вода или любой другой вид носителя тепла при нагревании увеличивают свой объем. В том случае, когда нагрузка превысит прочность радиатора или трубопровода на разрыв, больших неприятностей не избежать. Наличие расширительного бака решит проблемы, связанные с расширением жидкости.

Важным моментом становиться рассчитать, какой объем расширительного бака понадобится.

Для того, чтобы вычислить какой объем бака вам понадобиться необходимо знать:

– Какой объем теплоносителя залит в систему

Ориентировочные данные для расчета:

– Какой теплоноситель залит в системе

Вода – объем расширительного бака рассчитываем, как 15% от объема системы

Жидкость содержащая этиленгликоль – объем расширительного бака рассчитываем, как 10% от объема системы.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
