Виды и особенности заборных винтовых столбов

Опоры ВЛ

Установка деревянных опор производится на ВЛ 3-го класса, где номинальное напряжение эксплуатации составляет 1 кВ и менее. Наиболее распространены промежуточные опоры, служащие для поддерживания проводов. Кроме того, они воспринимают ветровые нагрузки, а также вес арматуры и свой собственный. Самостоятельно они могут не выдержать усилий, возникающих вдоль линии, если произойдет обрыв. Эта нагрузка воспринимается анкерными опорами с расположением дополнительных подкосов вдоль оси ВЛ. В основном они служат для создания натяжения участка проводов. Чтобы воспринимать поперечные нагрузки, применяются анкерные опоры с расположением подкосов или «ног» в перпендикулярном направлении.

Есть еще угловые опоры, которые воспринимают продольные и поперечные нагрузки. Их устанавливают для поворота линий.

Монтаж деревянных опор производится с точной разметкой мест, а сборка — с плотной подгонкой деталей.

Зазор, где делаются врубки, не должен быть более 4 мм. Места сопряжения плотно подгоняются. Отверстия сверлятся.

5 полезных советов от наших экспертов

Эксперты сайта Lanshaft . com делятся с вами советами из своей личной практики:

1. Заглублять элементы рекомендуется на глубину до 150-200 см. Вычислить, какая именно глубина является оптимальной, очень просто. «Винт» вдруг почувствует сильную преграду, а вам придётся приложить просто невероятные усилия по вкручиванию. Известны случаи, когда металл даже начинал деформироваться.
2. Если заборы из свай устанавливать не приходилось и опыта маловато, лучше остановиться на втором варианте фундамента. Напомним, это когда в сваи вставляются заборные столбы. Во-первых, не придётся выравнивать высокие опоры «под линейку», во-вторых, вкручивать двухметровую трубу намного проще, чем трёхметровую.
3. Очень удобно крутить сваи вдвоём, но в идеале должен быть ещё и третий помощник. Его задача – наблюдать за направлением трубы, а при необходимости, прикладывать усилия для её выравнивания.
4. Если вы чувствуете, что на пути возникло какое-то препятствие (например, попался крупный камешек под винт), давить с двойным усилием не нужно. Так вы быстро деформируете металл. Пройти проблемный участок можно с помощью бура. Только его диаметр должен быть меньше сваи.

Вообще, грунт с большим количеством камней разного размера – пожалуй, единственное ограничение для такого сооружения. Так что каждый раз перед монтажом специалисты обязательно делают пробное ввинчивание и определяют механические свойства грунта.

1. Угловые сваи всегда закручиваются в первую очередь. Это позволит вам добиться идеальной точности в работе и приобрести необходимые навыки.

Также некоторые пользователи интересуются, как можно установить откатные ворота. Для монтажа вам нужно будет вкрутить несколько коротких винтовых опор, а затем приварить швеллер. К самому швеллеру привариваются ролики, по которым будет перемещаться полотно.

Вам осталось только закрепить сварную конструкцию в форме трапеции, и уже на неё установить профлист. Если к монтажным работам привлечены 2-3 человека, установка займёт у вас порядка 1 недели.

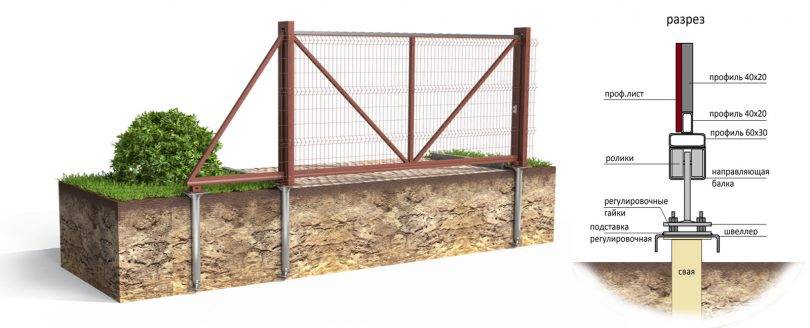

Схема откатных ворот на винтовых сваях

Надеемся, статья была для вас понятной и содержательной. Как видите, заглубить массивные винтовые столбы можно и своими руками, без использования дорогостоящей техники. Задача вполне под силу двум (в идеале трём) рабочим. Это позволит вам сэкономить до 50% стоимости ограждения. Следуйте нашим советам, проявите немного терпения. Так вы сможете построить мощный, привлекательный забор, который прослужит вам не один десяток лет. Желаем удачной работы!

Преимущества использования винтовых столбов

Главные достоинства, которыми винтовые столбы привлекают владельцев загородных приусадебных участков:

1. Возможность установить опоры самостоятельно, не привлекая специально обученных мастеров.
2. Отсутствие необходимости в дополнительном креплении. Столбы для забора винтовые цепляются за грунт, поэтому их не придется заливать цементным раствором.
3. Заборные винтовые столбы выдерживают повышенные нагрузки, благодаря чему к ним можно крепить любые материалы – шифер, профнастил, металлические листы или кованые элементы.
4. Простой монтаж. Кроме того, забор, установленный на винтовых столбах можно легко перенести на другое место, если в этом возникнет необходимость. Ограждение при этом никак не пострадает.
5. Возможность производить монтажные работы в любое время года. Изделие легко вкручивается даже в промерзший грунт, надежно закрепляясь в его толще.
6. Разнообразие конструкций, возможность самостоятельно сделать винтовые столбы из кирпича. Если вы посмотрите фото таких сооружений, то увидите, что вокруг установленных свай просто выполняется кладка, позволяющая улучшить внешний вид ограждения.
7. Возможность использовать винтовые столбы в качестве столбчатых опор для фундамента. В этом случае основание будет более прочным и простоит гораздо дольше.

Одним из главных достоинств является и доступная цена на изделия, которая позволяет снизить затраты на строительство забора.

Винтовые сваи на забор — что это такое

Название максимально точно и ёмко отражает суть винтовых свай. Они выглядят как металлические трубы с резьбой на конце. Иногда вместо резьбы можно увидеть лопасти. Это сделано специально, чтобы элемент надёжнее держался в грунте. Внутри металлическая труба пустотелая.

Когда предстоят работы на тяжёлой, каменистой почве, строители пускают в ход комбинированный вариант – трубы с резьбой и усилением в виде лопастей. Самый надёжный вариант свай имеет две лопасти для равномерного распределения давления.

Самые распространённые типоразмеры – 57, 78 и 89 миллиметров. При выборе диаметра стоит учитывать тип почвы на участке и материал для обшивки основы.

• У вас каменистый грунт? Рекомендуем заказать винтовую сваю, которая имеет двойные лопасти.
• Когда грунт состоит из песка и торфа, покупаются элементы с закрытым наконечником.
• На любых других видах почвы применяется свая с открытым наконечником.

Все о винтовых сваях в видео

Имейте в виду, что из-за пустотелости труб они не пригодны для фундамента дома. Всё-таки, мы с вами говорим о разных видах нагрузки. Для фундамента принято использовать только литые сваи.

Кстати, диаметр, длина свай влияют на цену. Например, труба диаметром 89 мм будет стоить вдвое дороже 57-миллиметровки. Раз уж мы с вами затронули вопрос цены, откроем маленький секрет. Те, кто устанавливает заборы на металлических сваях самостоятельно, экономят до 50% стоимости забора!

Если не верите, позвоните в любую фирму, которая устанавливает опоры с помощью специальной техники. Кстати, придётся заплатить еще n-ную сумму денег за исследование грунта. Без этой процедуры серьёзные компании не приступают к установке.

Забор из профнастила на винтовых сваях

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

Виды труб для забора профильная или круглая что выбрать

Эксперты утверждают, что круглые изделия обладают минимальным сопротивлением и жесткостью. Но по удобству установки они сильно уступают профильным моделям. Прямоугольные опоры и прогоны легко разрезаются и соединяются посредством сварочного оборудования. Плоское покрытие обеспечивает плотный и жесткий монтаж всех частей ограждения.

Но при идентичном диаметре и весе круглая труба превосходит профильный вариант по допустимому усилию на изгиб. Поэтому при установке труб для ограждения с круглой формой можно сэкономить, используя меньший вес опоры. Также изделие удобнее забивается в почву путем вкручивания воротом.

Выбор монтажного инструментария

Чем мягче грунт, тем более широкими должны быть лопасти Самое главное при строительстве дома или забора, правильно выбрать крепежи конструкции. Ведь эти элементы различаются по диаметру, длине и штыку, на котором находятся винты.

Когда возводится забор из винтовых свай, следует подойти к их выбору достаточно серьезно, чтобы конструкция простояла долго, и не пришлось переплачивать.

Для забора из профлиста диаметр сваи должен составлять от 76 мм и более. Если ограда сооружается из сетки, то подойдет диаметр изделия в пределах 57 мм. Также для выбора элементов фундамента следует изучить почву, чтобы подобрать нужную длину для будущего базиса ограды.

Асбестоцементные опоры

Труба из асбестоцемента бетонируется в землю по тем же правилам, что и металлическая. Для надежности конструкции по окончании монтажа рекомендуется залить полость в асбестоцементной трубе бетоном, этого будет более чем достаточно, чтобы сделать надежные столбы для забора из профнастила.

Находящуюся в земле часть рекомендуется анкировать – засверлить в трубе отверстия и вставить в них полосы арматуры. Такая нехитрая конструкция после заливки ямы бетоном будет работать в качестве якоря.

Поперечки крепятся к столбу при помощи болтового соединения. В трубе для этих целей в трубе сверлят отверстия под болты. При ширине пролета менее 3 метров, в качестве материала для поперечин можно обойтись профилем 40х40 мм. Профнастил крепится к профилю при помощи саморезов.

Фото лучших столбов для забора

• Инструкция, как выбрать двутавровую балку: характеристики, размеры, расчет параметров и нагрузок на балку

• Выбираем трубы ВГП по уму: типовые размеры, советы по выбору и характеристики водогазопроводных труб

• Гидравлический аварийно-спасательный инструмент: виды, особенности, правила выбора

• Как выбрать и рассчитать швеллер — правила использования, таблицы размеров, расчет нагрузок и подбор веса профиля

• Как выбрать и установить фиксаторы для арматуры: виды, характеристики, правила монтажа и применения

• Стальной рифленый лист — изготовление, характеристики и варианты применения стального листа

Немного полезных советов от нас:

Если вы все же собрались устанавливать забор самостоятельно, воспользуйтесь следующими рекомендациями:

• Нужно приваривать сваи на высоте 20-30 см 20 – 30, так как выравнивать высокие стелы очень нелегко.
• Для установки ограждения вам достаточно двоих помощников.
• Не пытайтесь углублять трубу, если почувствовали, что ей что-то мешает. Возможно, она встретила на пути препятствие в виде камня или старого куска железа.
• Если сначала установить сваи с углов, забор будет смонтирован более точно и аккуратно.

Итак, три человека довольно быстро могут справиться с этой работой. Нужно лишь тщательно подготовить материал. При точных расчетах и терпении можно построить качественный забор, который будет защищать вас десятки лет. Успехов!

Установка столба забора

Установка столба забора

Для бетонирования столба забора потребуется:

• Инструмент: бур, болгарка, лопата, ведра, рулетка, уровень, шнурка и т.д.
• Металлическая профильная труба 50х50, толщиной стенки 3мм.
• Пластмассовая канализационная труба, диаметр 100мм

Также может понадобиться и другой инструмент необходимый для аналогичных работ, например, пузырьковый нивелир.

Этап №1 – подготовка элементов столба

Подготовка профильной трубы

1

В первую очередь нужно подготовить профильную трубу. Общая длина 3,5 м. Высота видимой части планируется около 2х метров.

2

Снизу трубы, отступив 10-12 см, делается пропил произвольной формы. Например, как показано ниже. Он нужен для надёжной фиксации столба с фундаментом.

3

Далее делаем отметку, разграничивающую основной фундамент, от дополнительного.

Схема бетонирования с размерами

Схема выглядит следующим образом:

• общее заглубление составляет около 1,5 метров
• основной фундамент, т.е. бетон залитый в лунку и ограниченный только грунтом, будет сформирован на глубину 80 см
• дополнительный фундамент, т.е. бетон от уровня основного фундамента до нулевого уровня, будет меньшего диаметра. Ограничивать бетон будет пластмассовая труба (80 см), которая будет обсыпана песком и мелким щебнем

Основной фундамент лежит ниже уровня промерзания почвы. Верхний фундамент даёт дополнительную фиксацию. А пластиковая труба уменьшает трение при движении грунта – актуально почвах встученного типа.

Этап №2 – подготовка лунок под столбы

Разметка и бурение лунок под заборные столбы

1

Этот этап начинается с разметки, межевания участка. По углам ограждаемой территории устанавливаются ориентировочные столбы. Рекомендуется устанавливать сразу необходимой высоты и по ней производить разметку.

2

Если расстояние между крайними столбами большое и шнурка между ними провисает, нужно установить промежуточные столбы.

3

Разметка лунок производится с помощью отвесов, — на натянутой разметочной шнуре крепят отвес на нужном расстоянии.

4

После проведения разметки бурятся лунки – глубиной 1,5-1,7 метра. Диаметр бура около 18 см.

Этап №3 – бетонирование столбов

Бетонирование столба

Используют обычный бетонный раствор со щебнем: 1-3-3 (цемент, песок, щебень). Марка бетона М 150.

Порядок работ следующий:

• Засыпаем в лунку пару ведер бетона
• Трамбуем
• Повторяем операцию до глубины 70 см
• Вставляем пластмассовый отрезок трубы (диаметр 100мм) длиной 80-85 см и центруем его со столбом
• Одновременно заполняем её бетоном и обсыпаем снаружи смесью песка и гравия

Поскольку бетон даёт усадку, то заполнять до краёв трубу не имеет смысла. Это целесообразно делать после того, как бетон встанет.

Этап №4 – выставляем уровень

Проверка уровня

Пока бетон не схватился самое время выставить уровень столбов. Используем пузырьковый нивелир, проверяем вертикаль в двух плоскостях.

Этап №5 – доработки

Приспособы для работы

1

После того, как бетон застынет, нужно долить в пластмассовые трубы бетон.

2

Также следует доработать металлические столбы. Дело в том, что многие закрывают пустотелые столбы сверху либо пластмассовыми пробками или приваривают металлические крышки. Мы этого делать не будем – мы же делаем «не убиваемый» временем столб.

3

Для этого внутрь металлического столба будем заливать бетон. Это удобно делать с помощью самодельной воронки из пятилитровой бутылки.

4

Эта доработка сделает столб не только более прочным, но и сохранит его на долгие годы – он будет надёжно изолирован от негативного воздействия влаги.

Делаем водяной насос ? своими руками, который качает воду ? без электричества!

Преимущества и недостатки

У забора на сваях есть как плюсы, так и минусы

И перед тем, как заняться установкой забора на винтовых сваях, важно тщательно их изучить. К первым относятся следующие пункты:

Первое преимущество таких заборов заключается в том, что они могут быть построены абсолютно на любой местности

И не важно, какой сложности грунт – винтовые сваи всегда будут актуальны. Это могут быть и склоны, где большой перепад высот, и неоднородный рельеф, и болота – сваи всегда помогут удержать вес забора

В этом и есть основная надежность материала.
Еще одна особенность материала – это возможность осуществления монтажа в любое время года. Не важно, дождь на улице, или же мороз – при определенных навыках сваи входят на глубину ввинчивания в любую погоду.
В отличие от фундамента слои почвы не перемешиваются.
Винтовая основа без лишних проблем монтируется. Она чем-то похожа на шуруп, который ввинчивается вручную без специальной техники. Делается это быстро – обычно на одно изделие не уходит больше получаса. Кстати, изделие можно возвести за пару дней и без лишней помощи.
Ограждение отличается долговечностью. Обычно он служит не менее пятидесяти лет, а если его предварительно еще и обработать средством от ржавчины, то и того более.
При желании можно использовать винтовые изделия повторно. Для этого достаточно извлечь их из земли и снова закопать металлическую трубу на другом участке.

Полезное Какая профильная труба используется для установки забора из профлиста

Однако имеется и несколько недостатков. К особенно критичным можно отнести следующие пункты:

Если во время возведения забора испортить защитный слой, то срок годности такого ограждения упадет в несколько раз.

Чаще такое происходит, если использовать винтовые изделия для твердой почвы. Неспроста же противопоказанием для возведения таких заборов является скалистое место с обилием камней.

Если хотя бы в одном месте столб повредится во время возведения забора, то он начнет быстро разрушаться, а само ограждение не выдержит заявленных производителем нагрузок.

• Не лучшим образом показали себя винтовые заборы, которые находились недалеко от электростанций. В результате блуждающий токов металл быстро разрушался.
• Обычно перед монтажом винтовые столбы тщательно обрабатывают от ржавчины.
• Ну и, наконец, если есть скрытая деформация, то ее никак не проверить. Однако со временем она даст о себе знать.

Особенности монтажа

Чтобы забор прослужил вам как можно дольше, нужно уделять внимание каждой мелочи. Это только с виду они кажутся неважными – на самом же деле из таких мелочей состоит качественное ограждение

1. Вначале на выбранном участке нужно сделать разметку. Если столбы будут на разном расстоянии, то ограждение не станет крепким.
2. Направляющие варят аккуратно. Если разместить их снизу, по середине и вверху, то изгородь станет максимально крепкой.
3. Расстояние между направляющими, так же как и расстояние между опорами, должно быть одинаковым. Нижняя планка не должна примыкать к земле, иначе забор быстро разрушится.

Особенности

Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.

Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.

Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

• стандартными. Для обычных грунтов с крупными лопастями;
• для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
• для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.
