Надежный гидроаккумулятор для систем водоснабжения: 6 составляющих

5 Unipump 2л.

Размер расширительного бака подбирают в зависимости от среднего потребления воды. Чем он больше, тем чаще вы можете пользоваться водой без включения насоса, а системе не придется греть проточную воду и тратить на это много энергии. Но если у вас нет такой необходимости, и воду вы используете редко, например, при установке в дачный домик, то и переплачивать не имеет смысла. Можно купить самый маленький гидроаккумулятор, который будет справляться со своими задачами не хуже своих более крупных собратьев.

Перед нами самый маленький расширительный бак объемом всего 2 литра. Он не требует крепления к стене или полу, и прекрасно держится непосредственно на трубе. Выдать большое количество горячей воды он, конечно, не сможет, и основная функция здесь — обеспечение безопасности и работоспособности системы. Он предотвращает появление воздушных пробок в контуре, а также облегчает работу насосу, которому уже не требуется поддерживать постоянное давление в системе. За него это делает гидроаккумулятор, при этом, не затрачивая ни одного ватта вашей электроэнергии.

Как повысить давление включения насосной станции?

Для повышения давления включения насосной станции можно предпринять следующие меры:

1. Проверить и, при необходимости, отрегулировать давление в баке насосной станции. Если давление в баке ниже определенного уровня, то насос начинает работать на нижней границе своей мощности, что приводит к низкому давлению. Давление в баке можно проверить манометром, который обычно находится на корпусе насосной станции.

2. Проверить фильтр на входе в насосную станцию. Если фильтр засорен, то насосу будет труднее всасывать воду, что приводит к снижению давления. Рекомендуется очистить или заменить фильтр, если это необходимо.

3. Проверить наличие утечек в системе водоснабжения. Если в системе есть утечки, то давление в ней может снижаться. Необходимо проверить все трубы и фитинги на наличие течей и устранить их.

4. Проверить настройки реле давления на насосной станции. Реле давления отвечает за включение и выключение насоса при определенном давлении в системе. Если реле давления настроено неправильно, то это может приводить к снижению давления. Рекомендуется проверить настройки реле давления и при необходимости отрегулировать их.

5. Проверить насос на предмет износа. Если насос сильно изношен, то это может приводить к снижению его мощности и, как следствие, к снижению давления в системе. Если насос изношен, то его нужно заменить.

6. Увеличить диаметр труб в системе. Если трубы в системе слишком узкие, то это может приводить к снижению давления. Увеличение диаметра труб может помочь увеличить давление в системе.

Если вы не уверены в своих способностях, лучше обратиться к специалисту для диагностики и устранения проблемы.

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

Агрегат в разрезе с описанием ключевых элементов

Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

Образцы, выполненные из нержавеющей стали

• Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
• Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
• В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

Реле давления

Плюсами пневматического оборудования являются:

• Простота конструкции;
• Возможность замены мембраны;
• Несложное подключение к насосной станции;
• Компактные размеры;
• Малый вес;
• Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

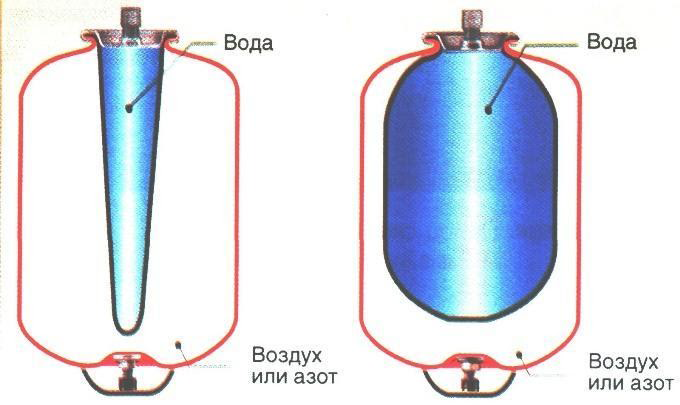

Схема работы гидроаккумулятора

Что такое гидроаккумулятор

Это металлический бак, зачастую синего или голубого цвета. Внутри него находится каучуковая емкость для жидкости – мембрана.

Принцип работы

Пространство внутри металлического бака, но снаружи мембраны находится под давлением, которое можно регулировать с помощью ниппеля. В процессе работы насоса мембрана наполняется водой. С увеличением объема жидкости каучуковая емкость расширяется, повышая давление внутри гидравлического аккумулятора. Когда вода перестает поступать, повышенное давление даёт о себе знать: сжатый воздух воздействует на мембрану, выталкивая ее содержимое из бака.

Для чего нужен гидроаккумулятор

Рассмотрим основные функции гидравлического аккумулятора:

Снижает вероятность возникновения гидроударов в вашей системе водоснабжения.
Сохраняет требуемые показатели давления.
Создает водный резерв, чтобы снизить частоту включения насосов.

Важен ли подбор гидробака?

Мы упомянули, что гидравлический аккумулятор позволяет уменьшить количество включений насоса, но так ли это важно? В оптимальных условиях число включений не должно превышать 20 в час, в максимальных – 30. Если на постоянной основе насос будет активироваться чаще, это вызовет:. Перебои в системе водоснабжения.
Раннюю поломку оборудования.

Перебои в системе водоснабжения.
Раннюю поломку оборудования.

По этой причине наличие гидробака в системе имеет большую значимость. А правильный подбор повысит его эффективность.

Для чего нужен гидроаккумулятор для систем водоснабжения

Назначение гидроаккумулятора и принцип работы

Гидроаккумулятор – это резервуар, в котором содержится вода под давлением, предназначенный для компенсации изменений в системе. Для чего нужен гидроаккумулятор в системе водоснабжения? Его наличие может решить многие часто встречающиеся при эксплуатации индивидуальных систем водоснабжения проблемы и обеспечить:

• поддержание необходимого для нормальной работы точек потребления давления в то время, когда насос не включен,
• предотвращение частых включений перекачивающего агрегата, которые могут привести к быстрому износу,
• защиту от гидроударов, опасных для труб, соединительных элементов и прокладок,
• наличие запаса воды в случае отключения электричества или выхода из строя насоса.

Правильный выбор гидроаккумулятора для систем водоснабжения позволяет установить надежное промежуточное звено между насосом и потребителем. Такое оборудование компенсирует незначительные изменения – небольшой расход и снижение давления, предоставляя мощному оборудованию восполнять объем только при его значительном уменьшении.

Принцип действия

При поступлении воды под давлением подключенная к водопроводу мембрана постепенно увеличивается в объеме. В результате воздух, который находится между мембраной и стенками металлического бака, сжимается и создается давление. Как только установленный показатель давления достигнут, реле давления отключает подачу электрической энергии на насос, и он отключается. В итоге находящийся в гидробаке воздух начинает под большим давлением воздействовать на внутреннюю мембрану с водой. При открытии крана подачи воды воздух, давящий на мембрану, выдавливает воду из бака в кран. При этом по мере расходования воды давление в «груше», созданное насосом, снижается. И как только оно достигнет установленного показателя, реле давления сработает, сомкнув контакты, и насос заработает вновь.
То есть в гидравлическом баке всегда находятся вода и воздух в полном рабочем состоянии, но отделенные один от другого резиновой мембраной. Стоит заметить, что при работе давление воздуха, содержащегося в пространстве гидроаккумулятора, может снижаться. Поэтому раз в год рекомендуется выполнять проверку давления воздуха в пустом, не наполненном водой баке. В случае если оно окажется ниже нормы, его нужно будет подкачать через ниппель обычным автонасосом. Следует знать, что вода никогда не занимает весь объем гидравлического бака полностью. Обычно объем воды, содержащейся в гидробаке, находится в зависимости от ряда факторов: от формы самого агрегата, начального давления в нем воздуха, гибкости и формы мембраны, а также от заданных границ (верхней и нижней) в реле давления и т.д.
Вернуться к содержанию

Разновидности гидроаккумуляторов

В зависимости от способа установки оборудование делится на два типа:

• вертикальные;
• горизонтальные.

При достаточной площади для установки этих двух разновидностей оборудования в выборе между ними следует руководствоваться методом стравливания лишнего воздуха. В вертикальной конструкции клапан избыточного давления расположен вверху, согласно месту нахождения газа. В горизонтальном исполнении удаление воздуха осуществляется с помощью вспомогательного трубопровода, который оборудуется шаровым краном, воздушным ниппелем или сливом в канализационную систему. Если в первом случае воздухоотделение происходит в автоматическом режиме, то во втором эту процедуру необходимо производить вручную с периодичностью несколько раз в месяц.

Внимание! Средствами удаления излишнего воздуха оснащаются гидроаккумуляторы объемом 100 л и более. Стравливание избыточного давления в моделях до 100 л осуществляется путем полного опорожнения резервуара через дополнительный трубопровод или ближайшую точку забора воды.

Какой гидроаккумулятор лучше

Модели, отобранные нашими экспертами и вошедшие в ТОП гидроаккумуляторов, эффективно справятся с поставленными задачами. Выбор устройства зависит лишь от поставленных целей и требований. Рекомендуем воспользоваться нашими советами:

• Wester WAV 100 – универсальный гидроаккумулятор с увеличенным ресурсом для большого загородного дома;
• Вихрь ГА-100 – горизонтальная модель для работы в паре с погружным насосом 1,5 кВт;
• Джилекс Краб 50 – устройство для тех, кто ценит высокий уровень автоматизации;
• Wester WAO 24 – техника для дачи, обеспечит водой небольшой двухэтажный домик;
• Unipump 85109 – нержавеющий бак увеличивает интервал между плановым обслуживанием, положительно влияет на качество воды, имеет стильный дизайн.

Каким должен быть ресивер в системе водоснабжения? Только эффективные гидроаккумуляторы с большим ресурсом могут иметь право называться лучшими моделями в своем классе.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

К примеру, для семьи из 2 человек достаточно 50 л, а вот для 3 и более – 150 или 200 л.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

9 Unipump 100л. горизонтальный

Российская компания Unipump выпускает лучшие элементы для систем водоснабжения. Вся их продукция отличается высоким качеством, и привлекательными ценами. Но всегда приходится выбирать, что для вас важнее: надежность и качество, или демократичная цена. Перед нами один из самых дорогих гидроаккумуляторов, и его главное преимущество – нержавеющая сталь, применяемая при изготовлении. Ее особенность в том, что она никогда не теряет своих защитных качеств, и не способна ржаветь.

Любое покрытие рано или поздно теряет свои качества, а нержавейка сама по себе не подвержена коррозии. Безусловно, цена у данного прибора высокая, даже очень высокая, но следует учитывать, что покупаете вы его один раз и на долгие годы. К тому же он максимально безопасен, так как не имеет лакокрасочного покрытия. Нет, краска, которой покрывают баки, не токсична, и имеет все сертификаты безопасности, но здесь нет даже ее. Все максимально чисто и безопасно для здоровья.

Типы конструкции и их устройство

Чтобы точно знать, как правильно выбрать гидроаккумулятор для систем водоснабжения, важно изучить характерные особенности различных моделей

Расположение

В продаже существуют горизонтальные и вертикальные модели гидроаккумуляторов, тип выбирают, в первую очередь, руководствуясь наличием свободного места в помещении насосной. Если же свободное пространство позволяет установить любую из модификаций, а объем гидроаккумулятора превышает 100 литров, целесообразнее станет приобретение вертикальной модели.

Вертикальный и горизонтальный гидробак для водоснабжения

Такой выбор обусловлен тем, что при расходе жидкости в резервуаре появляются воздушные пузыри, которые всегда собираются в верхней части емкости. В вертикальном гидроаккумуляторе площадь верхней части меньше, что облегчает процесс стравливания воздуха. Обычно это делается с помощью специального ниппеля. Место нахождения пузырей в горизонтальном резервуаре с большой площадью верхней части определить сложнее. Для стравливания может использоваться врезка с вентилем. Наличие воздуха в гидроаккумуляторе нежелательно из-за вероятности образования воздушных пробок.

Для моделей менее 100 литров расположение не имеет значения, хотя при их использовании совместно с насосными станциями обычно выбор отдают в пользу горизонтального варианта.

Устройство моделей

Выбор аккумулятора для системы водоснабжения включает в себя решение вопроса – какое из устройств окажется более эффективным. В общем виде устройство всех видов оборудования этой категории сходно – емкость гидроаккумулятора делится на две части. В одной из частей находится сжатый воздух, а в другой – вода. Пластичность перегородки материалов, разделяющих воду и воздух, позволяет последнему «выталкивать» жидкость в систему.

На фото показана схема устройства гидроаккумулятора

Существует два основных вида гидроаккумуляторов – мембранные и баллонные. Последние в обиходе часто называются «грушами».

• мембранные модели в прямом смысле разделяют резервуар на две части,
• баллонные устроены по принципу «сосуд в сосуде», вода закачивается в емкость из каучуковой резины, которая, в свою очередь, со всех сторон окружена воздухом.

Сомнения при выборе обычно вызывает то, что в мембранных моделях вода соприкасается со стенками гидроаккумулятора, однако в моделях надежных производителей используются высококачественные материалы, таким образом риск появления коррозии не высок, а вода не приобретает нежелательного привкуса.

Чтобы проще разобраться в вопросе как выбрать гидроаккумулятор для систем водоснабжения, рекомендуем к просмотру это видео.

Место прибора в системе подачи воды

(ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Мифы о подборе

Чтобы правильно выбрать гидроаккумулятор, мы рекомендуем избегать заблуждений, с которыми сталкиваются неопытные покупатели.

1. Правильный объём гидробака можно подобрать на сайте

Ранее мы касались темы, какой именно вам нужен гидроаккумулятор, и упоминали о важности объёма. Несмотря на кажущееся удобство расчета этого показателя с помощью онлайн-сервисов, так называемые калькуляторы дают по большей части неверные результаты

При одинаковых данных итоговое значение на разных сайтах ощутимо различается, а критически важные данные могут просто не учитываться.

2. Большой гидроаккумулятор удобен в случае отключения электричества

Мы уже касались того, для чего нужен гидравлический аккумулятор, и он не предназначен для того, чтобы использоваться в качестве резерва. Не забываем также, что объем не полностью занимает вода: она делит бак со сжатым воздухом.

3. Дорогой гидробак прослужит дольше, чем дешевый

На вопрос, какой нужен гидроаккумулятор для длительной эксплуатации, очевидным ответом кажется “Самый дорогой”. В действительности цена зависит от страны производителя, раскрученности бренда, объема модели, толщины стали, дополнительных фичей вроде манометра. Но не все они влияют на срок службы

Обращайте внимание на материал изготовления фланца и мембраны, а также максимальные показатели давления и температуры

4. Можно не ухаживать за гидробаком с хорошей мембраной

Нет, ухаживать нужно. Даже дорогая модель с надежной мембраной при недостаточном обслуживании быстро выйдет из строя. Раз в 6 месяцев проверяйте манометром установленное давление гидравлического аккумулятора.

5. Лучше заменить мембрану, чем купить новый гидроаккумулятор

Когда мембрана порвется, проще сразу приобрести новый гидробак. В большинстве случаев замена мембраны даст только временный эффект: в результате вы сначала отдельно купите мембрану, а потом всё равно выложите полную стоимость за новый гидравлический аккумулятор.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
• Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
• Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Виды гидроаккумуляторов

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Причины падения давления в гидроаккумуляторе

Сборка насосной станции требует правильной настройки аккумулятора. Правильно выставленные пределы влияют на удобство использования системы водоснабжения и на то, как долго будет эксплуатироваться устройство. К поломке гидроаккумулятора может привести слишком уменьшенное давление или слишком завышенное.

Глубинный гидроаккумулятор может быстро прийти в негодность, если нарушится герметичность корпуса. К нежелательным гидравлическим потерям может привести несовпадение диаметров труб и напорного патрубка. Стравливание воздуха может прекратиться из-за поломки мембраны. В таком случае мембрану нужно поменять.

Основные причины поломки:

• Плохо проводимые профилактические работы;
• Вышло из строя рабочее колесо;
• Низкая мощность;
• Поломка мембраны;
• Перепады давления;
• Частое включение и выключение насоса.

Гидроаккумулятор может пострадать от коррозии и вмятин на корпусе

Важно, чтобы малейшие неисправности устранялись по мере их появления. Гидрофор может сломаться из-за того, что в него поступает малый объем воздуха, что приводит к снижению давления. Устранить сниженное давление можно, накачав воздух при помощи гаражного насоса

Устранить сниженное давление можно, накачав воздух при помощи гаражного насоса.

Водонасосная станция может сломаться по разным причинам. Частой причиной является нарушение давления внутри системы. От того, какое давление создает агрегат, зависит, накачивает ли он воду и уходит ли она из системы. Устранить неисправности можно только после выяснения главной причины поломки. Чтобы предотвратить выход из строя системы, нужно проводить ее регулярный осмотр.

Источник

Что такое гидробак для систем водоснабжения

Устроен гидравлический накопительный бак достаточно несложно. Снаружи он напоминает самый обычный бак, в котором присутствует горизонтальная или вертикальная вариация компоновки, устанавливающаяся в специально отведенном месте. Эта емкость соединяется с насосом для подачи воды, а также с реле, регулирующим давление внутри трубопровода.

Комплектация:

Рабочий бак с конкретным объемом.
Эластичная внутренняя емкость, для изготовления которой используется высокопрочный бутиловый каучук

Она размещается внутри бака и должна быть надежно загерметизирована.
На эластичную емкость устанавливается пневматический клапан, за счет которого осуществляется управление изменением давления воды, которая закачивается внутрь.
Обязательно наличие предохранительного клапана, за счет которого регулируется уровень предельного значения давления воздуха.
Резьбовой присоединительный патрубок отвечает за поступление воды в емкость гидроаккумулятора.
Не менее важно наличие присоединительного кронштейна, за счет которого осуществляется монтаж изделия.

В частном доме устанавливается типовой аккумулятор, который отлично подходит для функционирования в сети питьевого снабжения, в котором присутствует ряд конкретных элементов. Гидроаккумуляторный бак может быть дополнительно снабжен манометром, соединительными патрубками и вентилем, чтобы проводить сброс давления вручную.

Важно! Категорически запрещается применять один и тот же водяной гидробак для проведения регулирования давления в трубах подачи холодной и горячей воды. В том числе он имеет существенное отличие от расширительного бака

Уровень давления и температуры совершенно разные, что может повлиять на такие эксплуатационные характеристики, как срок службы, надежность, исправность функционирования, целостность изделия, так как в некоторых случаях бак попросту рвется. Если быть точнее, то можно повредить эластичную мембрану

В том числе он имеет существенное отличие от расширительного бака. Уровень давления и температуры совершенно разные, что может повлиять на такие эксплуатационные характеристики, как срок службы, надежность, исправность функционирования, целостность изделия, так как в некоторых случаях бак попросту рвется. Если быть точнее, то можно повредить эластичную мембрану.

Подбор гидроаккумулятора

Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.

Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения.

Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.

При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Вывод

Популярность моделей гидравлических аккумуляторов для водоснабжения зависит от его технических характеристик, удобства монтажа и материалов, из которых выполнена конструкция

Чтобы не совершить ошибки при выборе устройства, важно помнить: маленькие объёмы гидроаккумуляторов используются для частных домов и небольших предприятий, большие – для масштабных целей (например, крупный цех машиностроения)

Среди представленных вариантов, лидирующую позицию занимают три фирмы: «Wester» (рассмотрена только одна модель), «Джилес» и «Беламос».

Установки могут быть вертикального, горизонтального или смешенного типа для монтажа, однако, покупатели, предпочтение отдают первым двум вариантам. В руководстве по эксплуатации показана схема крепежа гидроаккумулятора.

В таблице приведён список всех аккумуляторов для системы водоснабжения, которые в этом году выбились в лидеры.

Таблица – «Гидравлические аккумуляторы для систем водоснабжения, 2024 год – краткий обзор»

Модель:	Производитель:	Объём бака (литры):	Тип установки:	Средняя стоимость (рубли):
« WAO 80 »	« Wester »	80	горизонтальный	4400
«DE 100»	« Reflex »	100	вертикальный	7500
«Краб 50»	«Джилекс»	50	вертикальная	5700
«ГА-50»	«Вихрь»	50	горизонтальная	2000
«50 VT»	«Беламос»	50	вертикальная	2700
«24СТ2»	24	горизонтальная	1400
«100 В»	«Джилекс»	100	вертикальная	5800
«24 ГП»	24	горизонтальная	1500

Исходя из таблицы, получаются следующие заключения:

1. Чаще всего покупаются установки среднего номинала – на 50 литров;
2. Самые бюджетные варианты в диапазоне 1400-2000 рублей от компаний «Вихрь», «Беламос» и «Джилекс»;
3. Самые дорогие гидроаккумуляторы в диапазоне цен 5700-7500 рублей от производителей «Джилекс» и «Рефлекс»;
4. В основном, все модели выполнены из стали, потому срок эксплуатации их более десятка лет.
5. Все аккумуляторы идут с мембранной. В одних моделях она сменная, а в других такая возможность отсутствует.

Какой гидравлический аккумулятор приобрести для своей системы водоснабжения – решает каждый сам.
