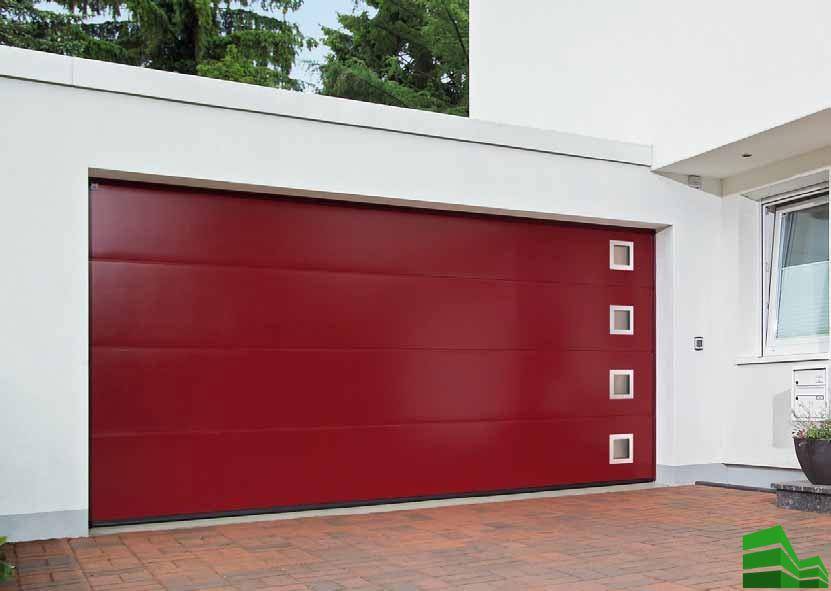

Установка противопожарных гаражных подъемно-секционных ворот

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

1. Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
2. Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
3. Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

1. На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
2. Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Достоинства и недостатки подъёмных гаражных ворот

Если вы выбираете подходящую дверную систему для своего гаража, предлагаем ознакомиться с преимуществами подъемных конструкций. Такие двери:

• надёжность и безопасность. Прочное и цельное дверное полотно позволяет минимизировать взлом и предотвратить проникновение внутрь строения;
• рациональное распоряжение окружающим пространством. Для открытых дверей требуется минимум места, а их монтаж может быть выполнен даже в условиях ограниченного пространства;
• могут облицовываться различными материалами, в том числе жёсткими панелями и вставками;
• допускают качественное утепление пенополистирольными панелями;
• могут быть с автоматической или ручной системой управления;
• подходят для одинарных и двойных гаражей.

Для открытия требуется минимум места

К недостаткам подъемных гаражных дверей стоит отнести:

• монтаж исключительно в прямоугольные либо квадратные проемы;
• уменьшение высоты проема на 0,2 м при нахождении полотна в открытом состоянии;
• невозможность замены отдельных элементов. Полотно должно меняться целиком;
• ограничение по весу поднимаемого полотна прочностными характеристиками подъемного механизма.

Дверной проем становится ниже

Плюсы и минусы разных типов (видов)

Прежде всего стоит перечислить их преимущества:

• Довольно массивные противопожарные ворота с наполнением из минеральных волокнистых материалов обладают отличной тепло, звукоизоляцией, что привлекает заказчиков при выборе для установки их в складские, производственные здания/помещения.
• Высокая степень защиты от проникновения, приятный внешний вид, украшающий, например, фасад здания.
• Откатные, а также секционные, рулонные ПВ, в отличие от распашных не требуют свободного пространства перед ними, что удобно даже не в стесненных условиях, позволяя избежать многих проблем. Такие современные системы для защиты проемов отличаются также небольшой массой полотна, высокой скоростью закрывания, ремонтопригодностью, универсальность установки для защиты практически любых строительных, технологических проемов с большой площадью.
• И, конечно, основное свойство – способность сдержать очаг развивающегося пожара в строительных границах одного помещения, пожарного отсека здания/сооружения; не позволив ему распространиться в смежные части строения, сохранив этим жизни людей, предотвратив уничтожение, повреждение оборудования, имущества, причинение крупного материального ущерба.

Существуют и некоторые отдельные недостатки:

• Использование распашных ворот ограничено массой полотна, его размерами. Ряд типоразмеров большинства изготовителей серийных ПВ заканчивается площадью в 30 кв. м. (4 х 6,4 х 7,5 х 6 м), что не всегда устраивает заказчиков.
• Такую проблему можно решить использованием откатных ворот, но и в этом случае имеются вполне реальные ограничения по их длине, ведь полотна движутся по направляющим вдоль стены; а значит простенки вокруг проема должны быть достаточной ширины, что не всегда соответствует действительности.

В целом выбрать подходящие оборудование для защиты помещений не проблема в любом городе, обратившись в организацию, занимающуюся данными видами изделий.

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
4. Как будет прокладываться кабель и где будет закреплен привод.

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.
В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.. Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
2. Для подтверждения выбора нажимаем кнопку ОК.
3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
6. Выходим из меню нажатием плюса и минуса.
7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Виды

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Устройство и принцип действия

Секционные ворота состоят из нескольких элементов:

• направляющих;
• электрического привода;
• модулей;
• пружинного механизма;
• полотна;
• секций.

Основным механизмом, осуществляющим движение полотна, выступают направляющие. Они представляют собой профили, изготовленные из стали, крепящиеся вертикальным образом, по сторонам от проема, а также горизонтально – под потолком. На них находятся кронштейны, непосредственно двигающие основное полотно.

Направляющие должны быть установлены максимально точно, любое отклонение их по вертикали понижает эффективность функционирования всей системы. Они могут затруднять её свободное движение, что негативным образом скажется на герметичности закрытия створок.

Чтобы уравновешивать возможные колебания полотна, применяется пружинный механизм. Его установка требует правильной регулировки, от этого фактора зависит надежность всей фиксации.

Секции представляют собой пару листов из стали, пространство между которыми заполняется полиуретановой пеной. Последняя сберегает температуру внутри помещения, изолирует проникновение внутрь шума. Для повышения сроков службы панелей их дополнительно покрывают антикоррозийными составами. Иногда внутрь панелей монтируют прозрачные акриловые вставки, они гарантируют проникновение внутрь дневного света, отличаются высокой устойчивостью к ударам.

Кроме вышеперечисленного, такие конструкции оснащают:

• замками;
• торсионной системой;
• механизмами обеспечения безопасности;
• ручками;
• засовами;
• крючками.

Движение системы происходит таким образом:

• во время открывания полотно поднимает по вертикально направленным рельсам;
• после происходит его плавное преломление и перенаправление на горизонтально расположенные рельсы;
• после открытия проема, полотно находится над ним, удерживаемое там специальным механизмом.

Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

Конструкции вертикального подъема

Здесь пружина может располагаться снизу или наверху. Когда предполагается последний вариант, необходимо, чтобы общая высота равнялась высоте проема и 70 см сверху. При нижнем варианте установки необходимо добавить только 40 см. Для автоматизации требуется оснащение осевого привода, главное ставить на них систему, вес которой не превышает одной тонны.

Главным преимуществом данной разновидности является компактность её размещения, длительный срок безотказной эксплуатации. среди недостатков находятся высокая стоимость, связанная с использованием усиленных материалов.

Конструкции высокого подъема

Чтобы смонтировать конструкцию с высоким подъемом, понадобится высота притолоки от 60 см, максимально этот параметр может равняться пяти метрам.

Автоматизированные механизмы здесь ставят только посредством оснащения вертикальной направляющей. Основным достоинством является надежность, длительный эксплуатационный срок. Среди недостатков, специалисты отмечают высокую цену проведения монтажных работ, приобретения механизма, усиленных креплений, барабана.

Конструкции стандартного подъема

Установка секционных ворот с ориентировкой на стандартный подъем требует притолоки с высотой от 35 до 60 см. Этот подъем позволяет монтировать конструкции, высота которых может достигать 10 метров, а ширина 7 метров. Этот вариант принято считать наиболее дешевым в сравнении с иными моделями, он оказывает минимальное воздействие на механизм движения.

Существует также и высокий вариант, его ставят в тех случаях, когда высота потолочной части будет увеличиваться за счет задней стены помещения. Эта разновидность отличается нестабильностью, часто ломается, отличается высокой стоимостью. Если есть возможность остановиться на иной модели, лучше так и поступить.

Конструкции низкого подъема

Для монтажа системы низкого подъема понадобится минимальная высота, находящаяся в пределах от 15 до 30 см. Когда такой вид открывается, нижняя секция свисает, за счет чего закрывается некоторая часть проема.

Этот вид монтажа позволяет ставить систему «барабан», его ставят спереди, с высотой верхней рельсы на уровне тридцати сантиметров. Чтобы провести установочный процесс понадобятся специальные направляющие, повышающие финансовые затраты.

Когда монтаж производится сзади со стандартными креплениями, нужно будет озаботиться приобретением особых фиксаторов, удерживающих вал. Этот вариант установки автоматического механизма крепится только на потолочной части.

Разновидности конструкции секционных ворот

Секционные ворота с калиткой

Различают секционные модели по назначению:

• Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
• Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
• Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.

Выпускает секционные ворота множество российских и зарубежных компаний.

Конструкция

Монтаж и производство противопожарных ворот – это услуги/работы в области ПБ, оказываемые специализированными организациями, предприятиями, имеющими соответствующую лицензию МЧС на право их ведения.

Основной состав распашных и откатных ворот:

• Глухие или остекленные полотна, в т.ч. с калиткой, имеющей функции противопожарной двери, в них для беспрепятственного прохода людей, включая эвакуационные пути и выходы; рама, направляющие изготавливаются из стального металлопроката. Это уголки, трубы, профили, листовой металл толщиной не меньше 0, 8 мм, соединяемые в единую конструкцию с помощью газо-электросварочных работ. Для усиления полотна, имеющего довольно большую площадь, внутри выполняются ребра жесткости.
• Образовавшиеся внутренние полости/пустоты плотно заполняются огнеупорными материалами – различными минеральными ватами, огнезащитным базальтовым материалом в виде/форме листов, плит, рулонов. Ни о каких «деревянных брусках» как иной раз пишут в некоторых статьях, даже после проведенной огнезащиты древесины речь не идет.
• Для уплотнения притворов применяют как резиновую/пластиковую ленту от проникновения так называемого холодного дыма, т.е. дымовых газов с низкой температурой в начальной стадии развития очага пожара в защищаемом помещений; так и термически активные, многократно увеличивающиеся в объеме, огнезащитные материалы в виде ленты/шнура для герметизации неплотности в местах примыкания полотен ворот к раме или направляющим под воздействием «горячего дыма» – продуктов горения, обладающих высокой температурой.
• При монтаже рамы/направляющих противопожарных ворот в строительный проем используются различные виды огнезащитной штукатурки для надежного заполнения пустот, невозможности образования отверстий, неплотности под длительным тепловым воздействием, развивающегося в защищаемом помещении пожара.

Конструкция распашных противопожарных ворот	Конструкция откатных противопожарных ворот
Конструкция рулонных противопожарных ворот	Конструкция секционных противопожарных ворот

Конструкция секционных/роллетных/рулонных противопожарных ворот несколько иная:

• П-образные направляющие для движения полотна ворот, выполненные из металлического профиля, покрытого огнезащитными красками/покрытиями.
• Полотна ворот, собранного из огнеупорных металлических роллет, наполненных негорючими веществами или из термостойкого (до 1100℃) композитного материала.
• Одного или нескольких валов с электроприводом, дублируемого ручным приводом для аварийной работы при отключении электроэнергии.
• Блока управления, интегрированного с приборами контроля/управления АПС/АУПТ здания для автоматического пуска в случае возникновения пожара.

Возможен монтаж/установка таких изделий, как непосредственно внутри проема, если позволяет его площадь, так и на стену вокруг него.

Статьи

Автоматика Hormann Наша компания предлагает оснащение ворот качественными электроприводами от ведущих производителей: Hormann, Came, DoorHan и других. Мы комплектуем автоматикой реализуемые системы по вашему заказу. У нас в наличии всевозможные модели электроприводов для всех конструкций ворот.

Автоматика Comunello Наша компания предлагает изготовление надежных современных ворот под ключ для объектов разного назначения. Мы реализуем продукцию известных лидеров производства систем – Alutech, DoorHan, Hormann, чьи конструкции отличаются высоким качеством и разнообразием решений, в том числе и нестандартных.

Выбор типа ворот При выборе ворот можно столкнуться с трудностями, связанными с огромным ассортиментом, которые предлагают производители.

Противопожарные подъемные ворота под ключ Предлагаем изготовление противопожарных подъемных ворот под ключ. Vorota Group производит оградительные конструкции любого типа на заказ по доступной стоимости. Применение самых современных технологий и качественных материалов позволяет нам создавать изделия, отвечающие всем международным стандартам.

Секционные промышленные ворота Секционные ворота нашего производства отличаются длительным сроком службы, удобным управлением и высокими прочностными характеристиками. У нас огромный опыт работы в изготовлении всех типов конструкций, а также монтаже ворот на объектах любого назначения.

Возможные сложности эксплуатации гаражных ворот с дистанционным открытием Качественные гаражные ворота с дистанционным управлением – это надежная конструкция, которая предоставляет пользователю массу удобств.

Установка промышленных ворот с калиткой Vorota Group предлагает производство, установку и монтаж промышленных ворот с калиткой. Мы также являемся официальными представителями компаний Alutech, DoorHan, Hörmann, которые известны своими качественными и надежными системами со множеством конструкционных решений.

Как отрегулировать гаражные ворота Регулировка гаражных ворот потребуется после их установки и может понадобиться в процессе эксплуатации. Это делается для того, чтобы электропривод работал без сбоев и защищал полотно от повреждения, а также продлевал срок службы изделия и отдельных элементов конструкции. На примере секционных ворот мы расскажем, как настраивать электропривод.

Преимущества гаражных рулонных ворот Ворота для гаража должны отвечать определенным требованиям. Они должны быть легкими в управлении, служить бесперебойно много лет и эффективно защищать помещение от взлома и различных погодных проявлений.

Материалы изготовления подъёмных ворот для гаража

Материалы, используемые в таких конструкциях, должны обладать повышенной прочностью, но вместе с тем достаточной лёгкостью. Лучше всего с этими задачами справляются следующие материалы:

профнастил. Достаточно прочный, хорошо переносящий влагу и температурные перепады материал, которые обеспечит вашим воротам долгий срок службы;

Листы профнастила специально обрабатывают антикоррозийными составами

• алюминиевые и стальные панели. Лёгкий и прочный вариант, но вместе с тем один из самых дорогостоящих;
• сэндвич-панели. Наиболее часто встречающийся вариант. Отлично сохраняют тепло, прочные, легко монтируются.

Сэндвич-панели имеют высокие тепло- и звукоизоляционные характеристики

Подведём итог

При монтаже подъёмных ворот своими руками могут возникнуть некоторые сложности, однако если мастер будет внимательным и аккуратным, он их практически не заметит. Главное – это качественная сварка, особенно в местах основной нагрузки. Что же касается времени, которое займёт такая работа, здесь вполне можно уложиться в 2 дня даже не имея опыта сборки подъёмных ворот.

Watch this video on YouTube

Предыдущая ПостройкиКак сделать своими руками клетки для перепелов разных возрастов: чертежи, размеры, мастер-классы Следующая ПостройкиПодробные инструкции изготовления своими руками будки для собаки
