Механические рулонные ворота: устройство и монтаж

Введение


Защитные жалюзи (рольставни) являются механическим устройством, которое предназначено для защиты оконных и дверных проёмов различных объектов от взлома, а также для уменьшения притока-оттока тепла и света, улучшения звукоизоляции. Рольставни могут быть смонтированы как снаружи, так и внутри помещений. При этом могут быть предусмотрены различные варианты расположения конструктивных элементов рольставен относительно плоскости оконного или дверного проёма (рис. 1). Правильный монтаж и качественное изготовление является неотъемлемым условием в достижении потребительских свойств изделия.

В инструкции приведены порядок выполнения и описание основных операций процесса по монтажу рольставен, также перечень необходимого оборудования и инструмента.

Самостоятельное изготовление ворот-рольставней

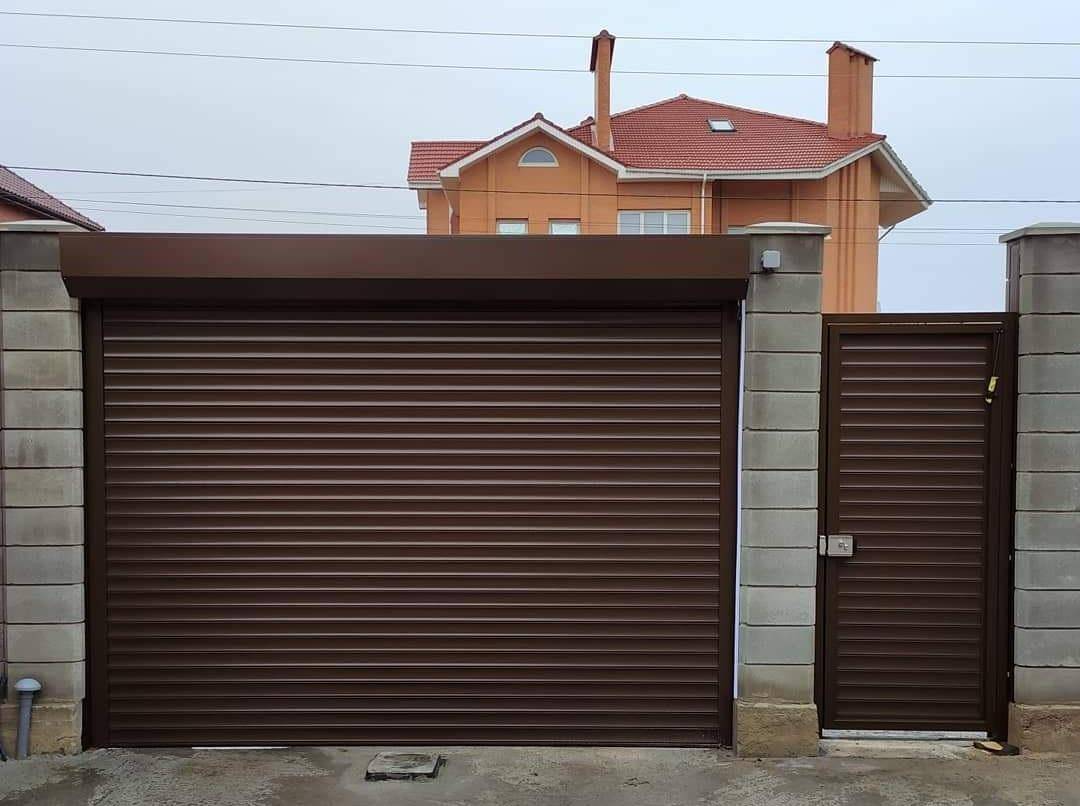

Рольставни идущие с калиткой или без неё, можно изготовить самостоятельно. Сначала требуется определение способа установки: внутри, снаружи, смешанным образом.

Чаще всего самостоятельный монтаж предполагает внешние крепеж конструкции, когда коробка монтируется прямо над проемом. Данная технология не требует дополнительного проведения подготовительных работ.

Все работы состоят из трех последовательно выполняемых этапов:

  • проведение замеров, проверка уровня ворот, откосов;
  • выбор материала;
  • установка конструкции.

Инструменты

Чтобы все необходимые работы были проведены качественно и быстро, следует заранее позаботиться о наличии необходимого инструмента:

  • шуруповерт;
  • дрель;
  • кувалда;
  • шуруповерт;
  • молоток для слесарного дела;
  • пассатижи;
  • болгарка;
  • кусачки;
  • ножовка;
  • набор ключей и отверток;
  • ножницы по металлу;
  • пистолет для силиконового состава;
  • напильник;
  • паяльник (мощность 60 Вт);
  • рулетка;
  • индикатор электрического тока;
  • переноска;
  • защитные очки и перчатки;
  • штангенциркуль;
  • сверла для работы по металлу, бетону;
  • стремянка.

Чертёж и конструкция ворот-рольставней

Во время выполнения подготовительного этапа работ, выяснив необходимые параметры будущей конструкции, создают её чертеж. Сначала подготавливаются заготовки длинномеров, посредством их нарезки. Затем готовят чертеж со всеми потребностями, он должен содержать ширину, высоту роллетов.

Чертеж должен содержать такую информацию:

  • размер полотна;
  • габариты короба;
  • длину шины;
  • длину октогонального вала.

Основные работы

Весь спектр монтажных действий сводится к последовательному выполнению ряда манипуляций:

  • нарезать отдельные ламели полотна (по проведенным замерам);
  • удалить заусенцев, образовавшихся на срезах;
  • установить уплотнитель на профиле;
  • закрепить запорные полосы;
  • установить замок;
  • нарезать направляющие шины (удалить заусенцы, вставить уплотнитель);
  • провести отбортовку (при необходимости);
  • изготовить защитный короб;
  • обрезать октогональный вал, отшлифовать срез;
  • смонтировать короб;
  • установить приводы внутри короба.

Чтобы правильно поставить роллеты нужно сначала подготовить пролет, где будет установлена конструкция. Все дефекты подлежат устранению, неровности, имеющиеся на стенах, выравниваются. Если не провести этих мероприятий, велика вероятность, что ставни не будут плотно прилегать к проему, это скажется на расположении шин, на поверхности появятся зазоры.

Перед установкой крепежных элементов, для них готовят отверстия. Зазоры делают с использованием перфоратора, отступая расстояние в 50 см. Сами крепления следует выбирать, учитывая тип материала стен.

  1. Бетонные стены: здесь используют стальные анкеры, их вкручивают в заранее установленные пластиковые дюбели.
  2. Металлические: предполагают применение саморезов.
  3. Кирпичные: используют стальные анкера.
  4. Деревянные: здесь применяют шпильки или шурупы.

Когда готов каркас, наступает черед смонтировать шины, затем поставить приводной механизм. Когда шины и короб будут на месте, следует проверить все конструкции с использованием уровня. Теперь к электрическому приводу подключают электрическое питание.

На заключительном этапе происходит сборка полотна, установка тяговых пружин, замков. Затем заделывают отверстия, устанавливают дополнительные аксессуары.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Последовательность монтажа:

  • обязательно выравниваем цементом проем гаража, убираем все неровности, сколы, штукатурим трещины;
  • проверяем проем по уровню, где необходимо, устанавливаем резиновые выравнивающие прокладки;
  • выставляем направляющие. Для этого на металлических боковых направляющих сверлим отверстия для креплений (шаг 50 см). Диаметр крепежа 8 миллиметров.

Важно. Просверливая отверстия для крепежа, от краев направляющей надо отступить 10 сантиметров

  • в верхней части направляющего каркаса просверливаем отверстия для заглушек (диаметр 11,8 см);
  • собираем каркас ворот – для этого в проеме по уровню фиксируем метки для крепежа коробки (диаметр 8 мм).

Важно. Если устанавливаем автоматику, то сразу надо сделать еще одно отверстие для подключения электропривода

  • до подвеса короба, в который скручивается роллета, сверлим в нем отверстия для крепежа крышки. Лучше разметить, приложив крышку и просверлить сразу и крышку, и короб (диаметр крепежа крышки 4,2 мм);
  • на короб монтируем боковые шины, по которым движется полотно ворот;
  • теперь выставляем по уровню каркас в проеме ворот и наносим отметки – где будем сверлить в стене отверстие для крепежа, не забываем про шнур автоматики;
  • теперь в проеме необходимо просверлить отверстия для креплений и установить на герметик дюбеля. Крепим защитную пружину привода;
  • отверстие для механического привода, в зависимости от выбранной модели ворот – от 12 до 16 мм;
  • теперь можно закреплять каркас ворот в проеме.

Важно. Несколько раз проверьте горизонталь и вертикаль, чтобы не было перекоса каркаса

Крепежные элементы каркаса обычно продаются в комплекте, но надо учитывать, что для кирпичных и бетонных стен нужны дюбеля и анкеры длиной 3 см, для пустотных блоков стен – 6 см, а в металлических гаражах роллеты крепятся на саморезы по металлу.

Затягиваем крепление каркаса поочередно, проверяя уровнем горизонталь и вертикаль. После установки каркаса можно монтировать автоматику и крепить подъемный механизм и полотно ворот.

Чтобы правильно установить роллеты в гараже своими руками, посмотрите видео, так процесс более понятен.

Поэтапный монтаж рольставней на ворота гаража

При покупке рольставней надо учитывать, что такие гаражные ворота подходят для стандартных гаражей. Норматив – алюминиевые конструкции устанавливаются на площадь ворот до 14 квадратов, стальные – не больше 49 квадратов.

Для установки необходим стандартный набор инструментов – шуруповерт, дрель, уровень, перфоратор, молоток и плоскогубцы. Герметизация стыков проводится акриловыми или силиконовыми герметиками, по периметру коробки, при установке в проеме герметизируем монтажной пеной.

Приобретая гаражные ворота такой конструкции, важно правильно высчитать необходимые размеры. По проему ворот ширина и высота готовых рольставней не должны быть меньше, чем пять миллиметров

Обязательно проверьте размеры и по диагонали, это требование важно для старых гаражей, где при кладке проем ворот мог быть сбит по уровню.

Типичные просчёты

Ворота рольставни требуется крепить максимально надежно, это нужно для того, что конструкция служила долго и не доставляла неудобств. Специалисты отмечают ряд ошибок, которые могут допускать начинающие монтажники:

  • отказ от выставления направляющих по уровню: при отклонениях от вертикали или диагонали плотно не может нормально работать, оно начинает заклинивать во время движения. Чаще всего это происходит в летнее время, когда металл нагревается, из-за чего увеличивает свой объем;
  • отсутствие герметичности короба: проникновение внутрь влаги, что вызывает коррозию металлических составляющих конструкции. Это снижает эксплуатационные характеристики рольставней. Когда в регионе часто идут дожди, имеет смысл между основанием и крышкой короба дополнительно проложить уплотнитель;
  • крепежные болты находятся на поверхности: если эти элементы не будут закрыты, они могут быть вынуты, что приводит к нулю всю защиту строения. Когда возникает такая проблема, требуется рассверлить винтовые головки, чтобы работа злоумышленников была усложнена. Когда возникнет необходимость снятия ставен, придется тоже приложить немало сил, для демонтажа креплений.

Что такое рулонные ворота?

Рулонные ворота — это специфический вариант оформления проезда, при котором не используются жесткие створки. Вместо них имеется единое полотно, собранное из узких ламелей, установленных горизонтально и соединенных между собой кромками. Соединения подвижные, позволяющие сматывать полотно на вал.

Роллетные ворота

Рулонные или роллетные ворота образуют сплошное ограждение, полностью перекрывающее весь проем между столбами и отсекающее несанкционированный доступ на объект с максимальной плотностью.

Для регулирования полотна используется электропривод с управлением из дома или со специального пульта дистанционного управления. Подача команды вызывает вращение вала, сматывающего полотно в рулон или разматывающего его для закрывания проема. Для нормального функционирования рулонных ворот необходимо поддерживать конструкцию в порядке — не допускать загрязнения, вовремя смазывать и выполнять необходимый ремонт.

Подготовка к монтажу

Инструменты для проведения монтажа:

  1. Строительный уровень.
  2. Рулетка.
  3. Маркер.
  4. Кусачки.
  5. Длинная отвёртка.
  6. Строительный нож.
  7. Молоток.
  8. Набор ключей.
  9. Клепальный пистолет.
  10. Шуруповёрт.
  11. Дрель с перфоратором.
  12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Лучше данные инструменты приобрести в любом строительном магазине, так как они нужны любому владельцу собственного частного жилья, но можно и одолжить на время у соседей.

При монтаже поверхность проёма должна быть идеально ровная. Для проверки используйте строительный уровень. Конструкция ворот должна плотно прилегать к проёму. Отклонения не должно превышать 1,5 мм/м2. Если на полу есть неровности их нужно устранить.

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Варианты цветовых решений

Буквально пять лет назад можно было выбрать только белый, коричневый или серый цвет. Сегодня дело обстоит иначе. Богатый ассортимент цветовых решений позволяет воплотить в жизнь самые интересные дизайнерские идеи.

Можно даже нанести изображение в виде логотипа компании.

При выборе цвета следует учитывать оформление следующих элементов здания:

  • Крыши;
  • Цоколя;
  • Оконных рам.

Специалисты теперь пользуются программами, с помощью которых можно разработать примерный дизайн. Так вы сразу увидите, как будет сочетаться дизайн дома с оформлением роллетных ворот. Обратившись к дизайнерам, вы сможете избежать безвкусного сочетания цветов.

Все элементы ворот могут быть окрашены:

  • Полотно – его окрашивают в самые разные оттенки, вплоть до ярких и сочных цветов;
  • Короб – для оформления исторических объектов его стараются сделать максимально незаметным. В таких случаях обычно он сливается с фасадом дома;
  • Направляющие – обычно окрашены в тот же цвет, что и полотно.

Современные роллеты помогут подчеркнуть уникальный дизайн территории и заявить о хорошем вкусе ее владельца. Единственное, что рекомендуется обратиться за помощью к специалистам по монтажу, если собственных знаний недостаточно.

Выбираем рольставни для ворот

Чтобы самостоятельно подобрать рольставни для ворот, необходимо учитывать:

  • материал и способ изготовления конструкции;
  • метод управления воротами;
  • степень защиты.

Из каких материалов, и какими способами изготавливаются рольставни

Подъемные рольставни могут быть изготовлены из следующих материалов:

  • пластика. Такие ворота считаются наименее крепкими и устанавливаются исключительно в качестве мебельных фасадов;
  • сталь. Секционные стальные ворота отличаются наибольшей устойчивостью к взломам и проникновению шума. Отрицательными аспектами данного материала являются высокая стоимость, подверженность коррозии при нарушении защитного слоя и большой вес;

Ворота, изготовленные из стали

алюминий. Рольставни алюминиевые отличаются устойчивостью к образованию коррозии и негативному воздействию влаги, небольшим весом, что способствует простоте установки, приятным внешним видом, меньшей стоимостью. Однако установка таких ворот возможна только при наличии дополнительной защиты от несанкционированного проникновения.

В большинстве случаев на гаражи и загородные ворота устанавливаются стальные рольставни. Алюминиевые профили могут быть использованы для магазинов, складских помещений и так далее, оборудованных охранными сигнализациями.

Для изготовления ворот типа рольставни используются:

  • метод роликовой прокатки. Отличаются небольшим весом и минимальным запасом прочности. Для дополнительной защиты применяется полиуретановая пена;
  • метод экструзии. Ворота отличаются высоким уровнем прочности, которая достигается путем дополнения основной сетки ребрами жесткости.

Технологи управления воротами и их особенности

В зависимости от способа управления выделяют следующие виды ворот:

рольставни с ручным приводом. Как правило, ручное управление используется при монтаже ворот небольших размеров, изготовленных из пластика или алюминия. Ручное управление менее подвержено поломкам, при необходимости ремонт может быть произведен самостоятельно. Из отрицательных аспектов можно выделить сложность управления и отсутствие удобства;

Рольставни с ручным приводом управления

автоматические рольставни. В данном случае управление производится с пульта и может быть осуществлено с любой точки дома, что способствует увеличению уровня удобства

При выборе автоматического привода так же важно знать размеры ворот, так как для больших конструкций требуется мотор с большей мощностью

Автоматические роллерные ворота

Виды ворот в зависимости от степени защиты

Все рольставни могут быть классифицированы в зависимости от степени защиты помещения. В настоящее время выделяют следующие группы:

  • ворота с низким уровнем защиты (серия Р1 – Р2). Классические рольставни, которые защищают исключительно от проникновения постороннего шума и пыли. Устанавливаются на окна, мебель или в иные проемы, не требующие защищенности;
  • ворота со средним уровнем защиты (серии Р3 – Р5). Наиболее востребованные среди потребителей, могут защитить от взлома и проникновения посторонних лиц;
  • ворота с высоким уровнем защиты (серии Р6 – Р8). Конструкции данного типа защищают не только от взлома, но и пуль благодаря наличию брони. Устанавливаются, как правило, при въездах на особо охраняемые территории.

Дополнительными аспектами выбора являются размеры ворот, толщина стенок и профилей, цвет, количество створок, а также наличие/отсутствие дополнительных возможностей.

Установка своими руками гаражных ворот рольставней

Конструкция роллетного полотна имеет достаточно высокую стоимость. Особенно, если ворота выполнены из стали и декорированы. При желании сэкономить, можно выбрать более дешевый материал или отделку. Но от этого пострадает качество и внешний вид. Лучше не экономить на материале, а установить рольставни для гаража своими руками, не оплачивая услуги специалистов.

Для монтажа нужно собрать приведенный выше перечень инструментов, заказать комплектующие. В набор составляющих конструкции входит направляющие, защитный блок, барабан, управляющий механизм, элементы крепления. Вопрос как сделать самостоятельно монтаж рольставней в первую очередь требует решения о способе монтирования конструкции.

Виды монтажа

Каким образом установить ворота, зависит от нескольких факторов: конструкции и размера проема, сложности работ, технических данных помещения, прочности несущих стен, пожеланий хозяина. Монтаж роллетных ворот может быть встроенным (внутренним) или накладным (внешним). Последний предполагает установку защитного короба над проемом со стороны улицы. Больше распространен внешний способ. Он не требует значительных подготовительных работ и рекомендуется для установки своими руками. Монтаж можно начинать сразу после окончания строительства.

Чтобы защитить механизм короба от взлома и природных явлений, его можно вмонтировать во внутреннюю часть проема. Встроенный монтаж по окончанию работ выглядит эффектнее и аккуратней. Части конструкции ворот не выступают со стороны фасада. Внутренняя установка может быть выполнена, если высота проема более 2,5 метров. Вариант такой установки более трудоемкий. Потребуется тщательная подготовка участка для крепления механизма. Недостаток способа в уменьшении полезного пространства внутри гаража.

Все особенности помещения можно учесть при комбинированном монтаже, когда короб расположен внутри и механизм в закрытом виде будет находиться на одной линии с фасадом. Второй вариант комбинирования – короб находится снаружи, не допуская выступания частей конструкции.

Устройство

Ворота рулонные могут иметь несколько комплектаций. Они отличаются характеристиками и устройством. Стандартные виды ворот имеют следующие элементы:

  • Система управления открыванием (закрыванием).
  • Электропривод.
  • Направляющие шины.
  • Заградительное полотно.
  • Защитный короб.

Под действием тяговой силы электропривода заградительное полотно поднимается (опускается) по специальным боковым направляющим. Причем автоматические рулонные ворота в случае аварии (или других происшествий) могут управляться вручную. Выполнить такие действия помогает установленная аварийная система подъема.

Кроме основных элементов, ворота рулонного типа могут оснащаться дополнительными замками, сигнализацией и другими элементами. Важную роль играют те детали, которые обеспечивают безопасное пользование воротами:

  • Защиту рук от защемления обеспечивает тщательно продуманный способ соединения панелей.
  • При открытии ворот человека не поднимет благодаря ограничителю усилия.
  • Установленный пружинный механизм компенсирует существенный вес конструкции.

Для производства ворот рулонного типа используют только качественные материалы. Все поверхности обрабатываются специальными средствами, которые защищают изделие от воздействия влаги, солнца, мороза, ржавчины и механических факторов. Такая обработка увеличивает срок службы ворот до 15-20 лет.

Выбор роллетных ворот: размеры, варианты, цены

Чаще всего для изготовления роллетных ворот используется алюминий. Во-первых, конструкции из него легкие и при этом надежные. Во-вторых, они не боятся коррозии и перепадов температур. Тем более, что опытные производители наносят на поверхность алюминиевого профиля лакокрасочное покрытие, которое дополнительно защищает изделия от выгорания на солнце, истирания и мелких повреждений.

Одной из самых известных компаний, предлагающих рулонные ворота, является «АЛЮТЕХ». В ассортименте бренда представлены изделия двух серий:

  • Prestige (ворота с повышенными прочностными характеристиками для особо требовательных хозяев),
  • Trend (экономичный вариант).

Разница между разными приводами рольставней


Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод.

Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод.

Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод

. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод.

Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.
