Применение железобетонных плит перекрытия
Железобетонные изделия для перекрытия имеют достаточно широкую сферу применения, и это совсем неудивительно, потому как это прекрасный материал для любого строительства. Они идеально подходят для быстрого возведения зданий различного назначения.
Их зачастую используются и для укладки фундамента. Для этих целей используются любые виды плит, все зависит от количества этажей здания и общей нагрузки на фундамент.
Фундамент, выполненный из железобетонных плит, имеет минимальное давление на почву, именно поэтому здание намного легче переносит различного рода сезонные колебания, происходящие в почве. Монтаж такого фундамента очень простой и подходит для быстрого возведения зданий.
Чтобы выполнить монтаж, потребуется:
- бетонный раствор;
- арматура;
- подъемный кран;
- лом;
- камень бутовый.
Монтаж плит перекрытия.
Чтобы уложить железобетонную плиту перекрытия, нужна идеально ровная поверхность ее опирания. Прежде чем начать укладывать плиту, нужно проверить поверхность стен, если есть какие-либо перепады высоты, то их надо выровнять, используя бетонный раствор.
Если дом выполнен из пеноблоков либо газоблоков, то необходимо дополнительно залить армопояс и только после этого приступать к укладке плит перекрытия. Чтобы сделать армопояс, надо по всему периметру здания сделать опалубку, внутрь которой вставить каркас из прута диаметром 10 мм. Все это нужно залить бетонным раствором. Дать бетону полностью застыть. Пока бетон застывает, нужно установить монтажные прочные вышки, которые будут поддерживать плиту и помогать в процессе ее укладки. Когда все требуемые подготовительные работы будут проведены, можно приступать непосредственно к укладке самих элементов.
Прежде чем укладывать непосредственно плиты перекрытия, надо подготовить поверхность для их опирания. На глубине 15 см нанести бетонный раствор слоем в 3 см. Затем нужно раствором покрыть всю рабочую поверхность, на которую будет укладываться плита. Когда же раствор подсохнет наполовину, нужно с помощью подъемного крана взять плиту и опустить ее на заранее подготовленное место.
После этого с помощью лома надо убрать стропы. Выравнивание уложенной плиты можно проводить только вдоль области ее укладки. Когда будет уложено несколько плит, необходимо провести анкеровку, которая заключается в связывании плит с помощью прочной арматуры. Для выполнения анкеровки к определенным крепежным элементам, расположенным на железобетонной плите, дополнительно привариваются прутья, которые соединяют плиты.
Образовавшиеся стыки нужно заполнить бетонным раствором. Если же щели большие, то для большей прочности под ними устанавливается дополнительно опалубка. Все требуемые работы, направленные на заделку щелей, можно выполнять только после проведения связывания.

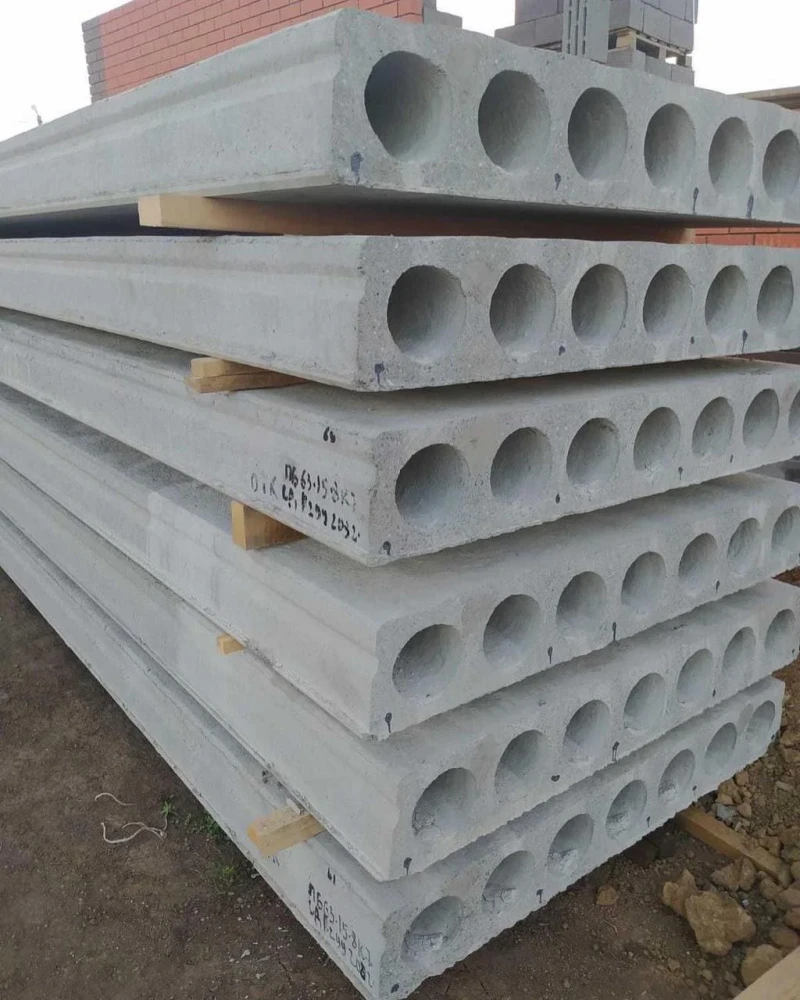

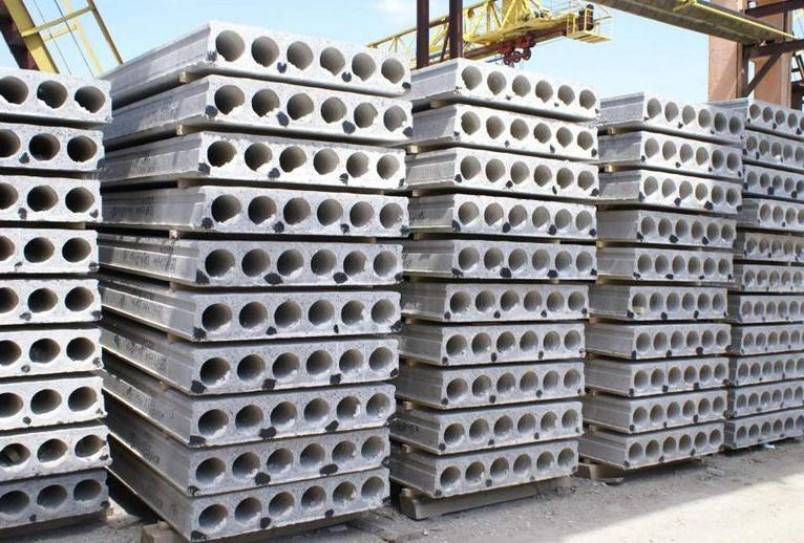

Размеры и классификация пустотных плит
Железобетонные пустотелые плиты в большинстве случаев имеют в своей маркировке значение длины и ширины. Высота перекрытия чаще всего равняется 220 мм. Типичная для этих изделий маркировка выглядит следующим образом ПБ-24-12 или ПБ-60-12. Где значения 24 и 60 — это приблизительна длина изделий в дм соответственно, а 12 — значение ширины в дм. Диаметр отверстий равен 150 мм, иногда встречаются изделия с диаметром отверстий равным 159 мм. Словосочетание «приблизительная длина» означает, что, например, изделие ПБ-25-12 имеет длину 2480 мм, то есть этим учитывается зазор при укладке конструкций. Изделия ПБ с шириной 12 дм, как правило, в сечении имеют 6 отверстий. Приведенная ширина 12 дм — одна из наиболее часто используемых в строительстве в силу своей популярности, расчет сооружений очень часто приводят к применению плит именно такой ширины.

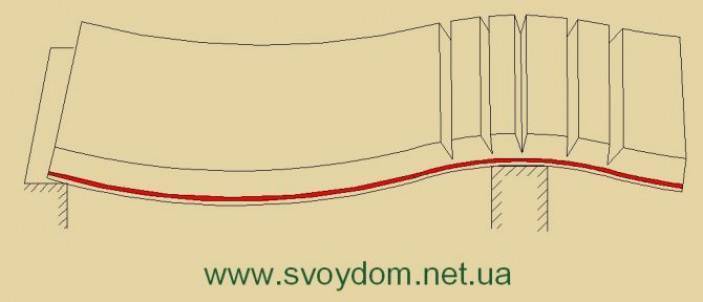

Прогибы плит перекрытий
Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.
Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.
Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.
Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье
Плиты перекрытия – имеенно об этом виде железобетонных изделий пойдет речь в данной статье.
Все современные конструкции зданий по своему производственному процессу подразделяются на две большие группы:
- здания из монолитного бетона
- здания и сооружения из сборного железобетона
Основные требования к изделию
Размеры плит и их форма должны строго соответствовать рабочим чертежам, которые были разработаны заводом-изготовителем.
Плиты устанавливаются на наружную или внутреннюю несущую стену. Перед тем как начать монтаж, необходимо сделать «постель» из металлических скоб. Плиты подравниваются по горизонтали; когда идут монтажные работы, нужно следить за обеспечением теплоизоляции. Пустоты наполняются герметиком, благодаря чему сохраняется тепло в сопряжениях с наружными стенами. Такие мероприятия целесообразны при монтаже перекрытий между первым этажом и подвалом, а также последним этажом и чердаком.
Что касается толщины плиты перекрытия, то каждый ее тип имеет конкретные параметры. Все они прописаны в ГОСТ.

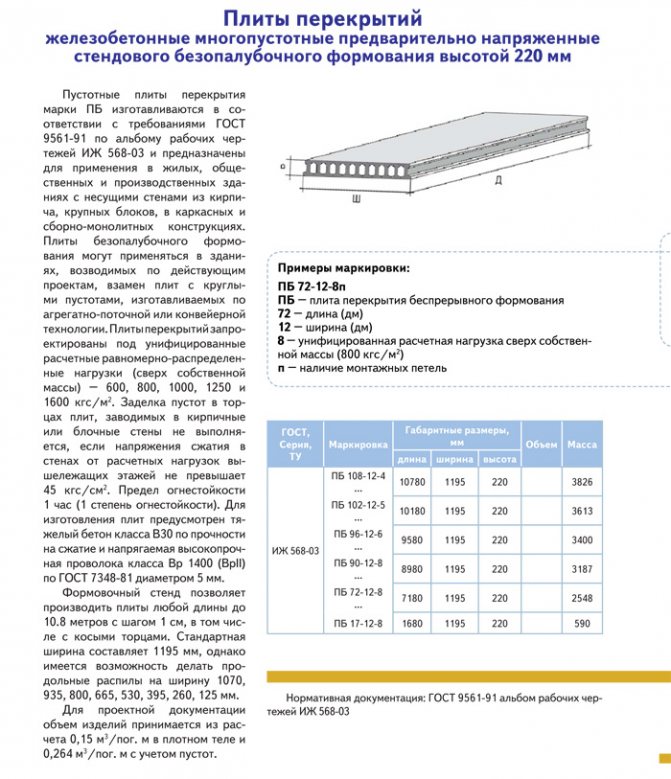

- ПБ имеет толщину 220 мм. Используют при опирании по двум сторонам. Изготавливается методом непрерывного формования на длинных стендах.
- ПГ имеет толщину 260 мм, пустоты грушевидные. Используют при опирании по двум сторонам.
- 1ПКТ пустотная панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по четырем сторонам.
- 1ПК панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по двум сторонам.
- 2ПКТ имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по трем сторонам.
- 2ПКК имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по четырем сторонам.
- 2ПК пустотная панель имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по двум сторонам.
- 3ПКТ панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по трем сторонам.
- 3ПКК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по четырем сторонам.
- 3ПК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по двум сторонам.
- 4ПК панель имеет толщину 260 мм, диаметр круглых пустот 159 мм. В верхней зоне по контуру есть вырезы, используют при опирании по двум сторонам.
- 5ПК имеет толщину 260 мм, диаметр круглых пустот 180 мм. Используют при опирании по двум сторонам.
- 6ПК имеет толщину 300 мм, диаметр круглых пустот 203 мм. Используют при опирании по двум сторонам.
- 7ПК панель имеет толщину 160 мм, диаметр круглых пустот 114 мм. Используют при опирании по двум сторонам.
Расчет максимальной нагрузки на пустотную плиту перекрытия
При расчете давления, которое способна выдержать железобетонная конструкция с отверстиями, выполняются следующие действия:
- разрабатывают детальную схему строения с учетом количества опор, которые оказывают давление на несущую панель, и особенностей их размещения;
- рассчитывают суммарную массу воздействующих на пустотную плиту перекрытия конструкций и элементов;
- делят общую нагрузку на количество межэтажных ЖБ панелей.
В итоге определяется значение действующих нагрузок, по полученным результатам выбирается плита с соответствующими характеристиками.
При расчете учитывают массу внутренних перегородок, суммарный вес напольных покрытий, утеплителя и цементной стяжки, тяжесть мебели и оборудования. Алгоритм расчета опорной конструкции ПК 23.15-8 с габаритами 1490х2280 мм весом 1180 кг и несущей способностью 800 кг выглядит так:
- определение площади основы – 1,49х22,8=3,4 м²;
- нагрузка на квадратный метр основания – 1180:3,4=347 кг;
- отнимаем от значения усилия собственную массу – 800-347=453 кг;
- суммируем воздействующую на м² основания общую массу конструкции пола, включая стяжку, утеплитель и покрытие, вес мебели, оборудования и людей – примерно 250 кг – вычисляем разницу с ранее полученным значением – 453-250=203 кг.
Разница в 203 кг определяет запас прочности на квадратуру площади основания.
Основная часть ЖБ панелей с пустотами располагает несущей способностью в 800 кг/м², это оптимальное значение для большинства жилых помещений.
Технология монтажа плит
Чтобы на прочность и надежность плит можно было положиться, следует строго соблюдать расчетные значения опирания панелей на стены сооружения. Маленькая площадь стеновой опоры – это гарантированное разрушение стены, слишком большая площадь – увеличенные потери тепла из-за широких и длинных «мостиков холода». Минимальная глубина опирания:
- Кирпичная стена – 90 мм;
- Стены из пено- или газобетона – 150 мм;
- Металл – 70 мм;
- Ж/б конструкции – 75 мм;
Максимальная глубина запуска панелей в материал стен – ≤ 160 мм для кирпичных и стен из легких бетонов, и 120 мм для бетонных и ж/б стен.
Монтаж пустотелых плит перекрытия
Перед тем, как уложить плиту на стены, пустоты заделываются раствором легкого бетона (класса B 10-B 15), глубина растворного слоя – до 12 см. Также раствор набрасывается и под площадь плиты – монтаж «насухую» категорически запрещен.
Раствор между плитой и стеной играет роль амортизатора, передающего нагрузку на стены более равномерно, поэтому слой раствора должен быть не менее 2 см. Также при установке панелей перекрытия на пено- или газобетонные стены сначала укладывается армированный пояс из бетона, чтобы не допустить продавливания хрупкого материала стен.

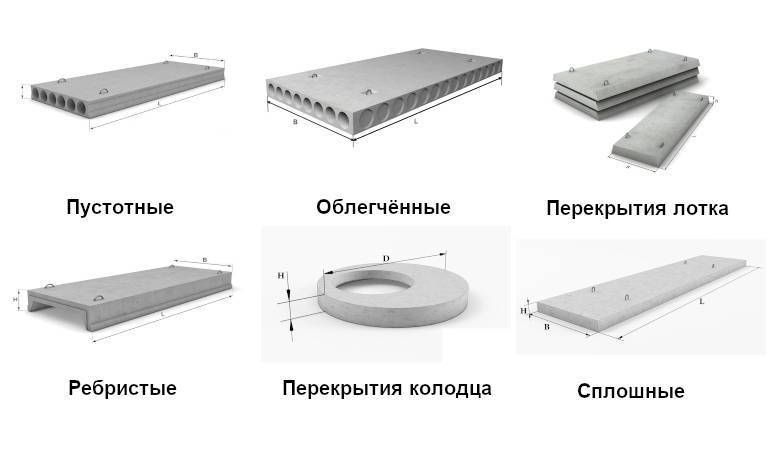

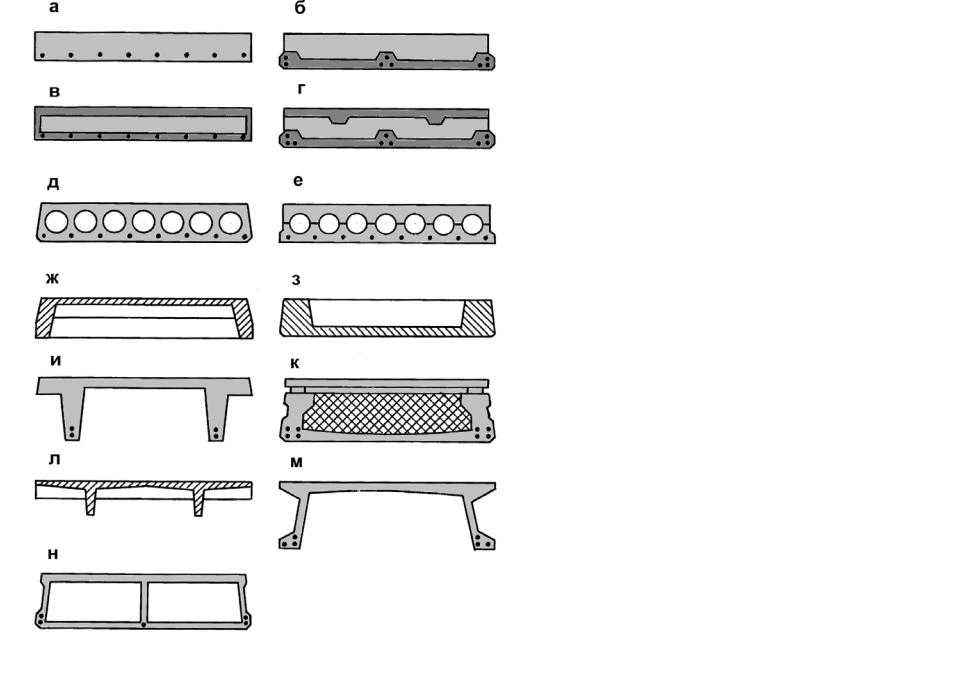

Виды бетонных плит
В свое время Советский Союз стал передовой промышленной державой. В стране за год возводилось так много заводов, как не возводилось десятилетиями до этого момента.
Именно в это время создание железобетонных конструкций приобрело такое массовое значение. Стали возводиться целые районы, которые пусть и не были шедеврами архитектурного стиля, но были крепкими и надежными.
- Критика подобных архитектурных решений привела даже к спору о возвращении старой системы. Эта система предполагала использование монолитов, заливающихся по опалубке. Но эта идея так и не получила резонанса, а плиты продолжали использоваться.
- Конечно монолиты не ушли из жизни человека. Их продолжили применять при строительстве сооружений, которым нужна максимальная пространственная жесткость. Монолитный способ хоть надежный, но требует слишком много энергозатрат.
Дополнительные сведения
Для изделий, предназначенных для использования в более сложных условиях эксплуатации, существует также особая классификация по типу напрягаемой арматуры, которая применяется в изготовлении конструкции. Также иногда маркируется и бетонный раствор.
Любой дом из блоков имеет стеновые перегородки, узнать о таковых из стеновых блоков можно здесь из статьи.
Основные виды бетона:
- Легкий бетон — «Л».
- Жаростойкий — «Ж».
- Силикатный — «С».
- Ячеистый — «Я».
- Мелкозернистый — «М».
Также классифицируют бетон по стойкости к воздействию агрессивной среды. Этот показатель обычно используется для обозначения проницаемости готового бетонного слоя. Используется в специальном строительстве, а для возведения индивидуальных домов достаточно применения бетона с нормальной проницаемостью.
Классификация бетонной поверхности:
- Бетон нормальной проницаемости — «Н».
- Бетон пониженной проницаемости — «П».
- Бетон особой проницаемости — «О».
Таким образом, можно получить основную информацию о железобетонных изделиях просто по их маркировке. Использование стандартов при производстве существенно облегчает выбор подходящей конструкции и расчет максимально возможной нагрузки. Преимуществами железобетонных балок перекрытий станут относительно доступная стоимость и простота монтажа. В зависимости от типа зданий выбирают монолитные или пустотелые плиты, каждая их которых имеет свои преимущества и недостатки. Для индивидуального строительства сортимент стандартных плит перекрытия предоставляет широкий выбор по самым разнообразным размерам и показателям.
В статье раскрывается информация про многопустотные плиты перекрытия и область их применения.
Стоимость плит перекрытия
При покупке плит перекрытия их стоимость является одним из важнейших факторов, она прямо пропорциональна габаритам изделия: большие плиты стоят дороже, даже если ширина будет одна, то за длинную плиту заплатить придется больше.
Наиболее дорогими будут монолитные плиты, которые нечасто используются в частном строительстве, так как их изготавливают для использования в местах с высокими нагрузками.
Оптимальным вариантом для строительства 1-2 этажных зданий будет выбор плит с пустотами внутри, эти изделия при небольшой стоимости обладают такими положительными свойствами, как:
- Снижены требования к грузоподъемной технике;
- Улучшенная, зашита от шума;
- Выше теплоизоляционные показатели.
При проектировании нужно принимать в расчет то, что выбор стандартных габаритов плит в финансовом отношении более выгоден, по сравнению с их изготовлением по индивидуальным требованиям. Учтите что ходовые плиты стандартных габаритов по доступной стоимости всегда в наличии.
Нестандартные изделия приобрести значительно сложнее, и может, потребуется делать их на заказ, что будет стоить дороже. Так как ЖБ изделия прекрасно компонуются между собою, то будущий хозяин дома неограничен в конструктивных решениях, этажности здания, и реализации любых дизайнерских замыслов.

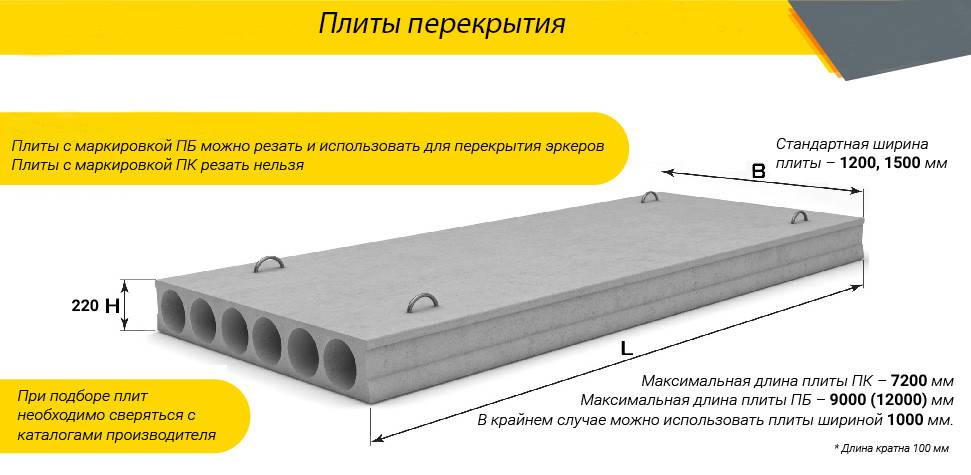

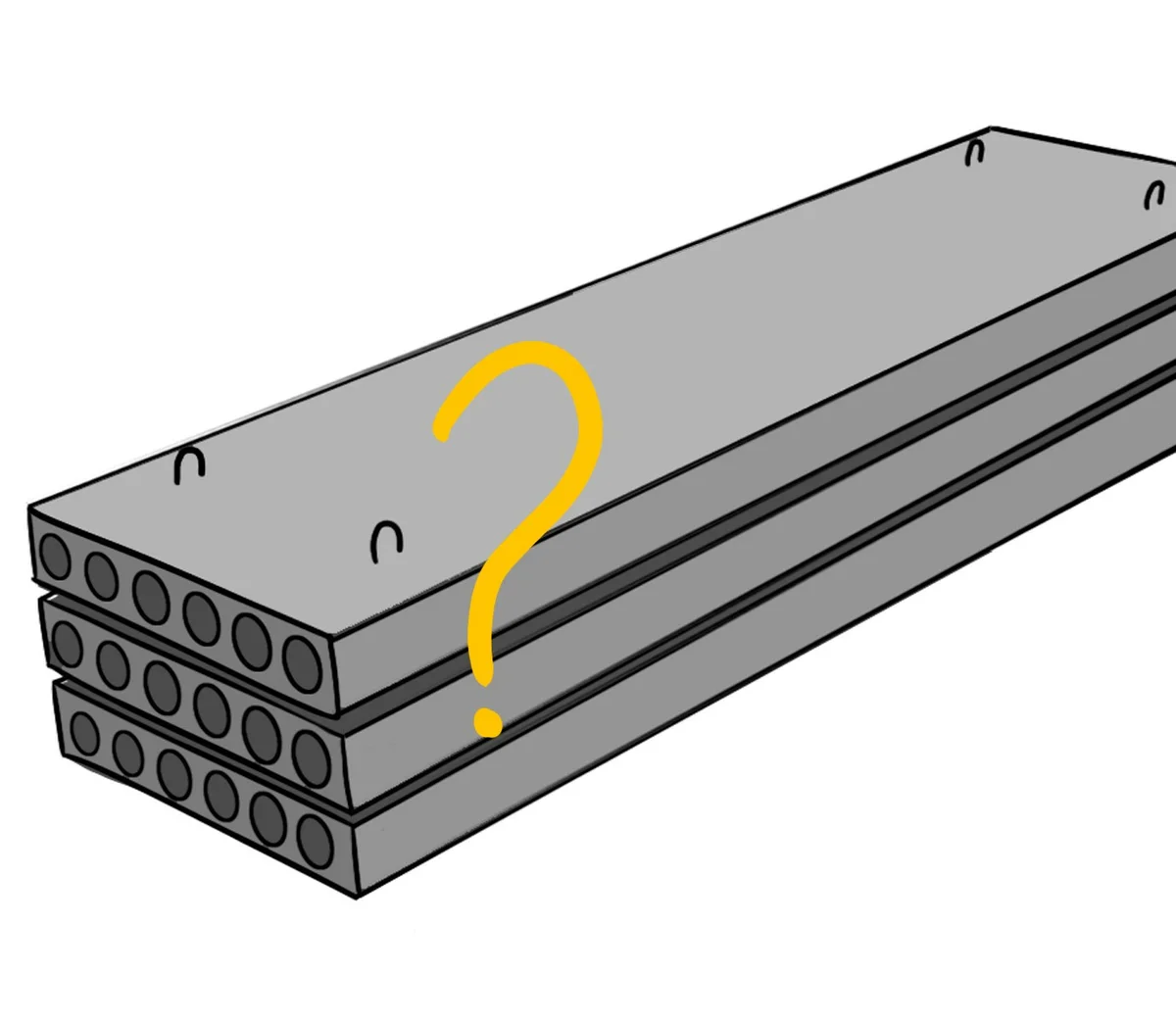

Плиты перекрытия ПБ и ПК — в чем разница?
Плюсы бетонных плит перекрытия
Бетонные панели являются своеобразным строительным полуфабрикатом. Благодаря им, существенно упрощается возведение современных конструкций, сокращаются сроки строительства. Их единственный недостаток — необходимость использования строительной техники (при укладке плит без автокрана не обойтись), а в остальном данный строительный материал сплошь состоит из достоинств:
- образует пожароустойчивые перекрытия;
- обеспечивает тепло- и звукоизоляцию;
- не подвержен гниению, коррозии, не боится влажности;
- обладает прочностью и долговечностью;
- все проекты современного строительства рассчитаны под типовые размеры плит;
- из нескольких разновидностей материала можно выбрать оптимальный экономичный вариант для конкретного случая (подобрать можно модель и размер);
- после образования перекрытия по нему легко проводить отделочные работы (поверхность плит идеально ровная и гладкая);
- возможность строить перекрытия пролетов длиной 12 метров.
Обратите внимание: несмотря на все достоинства, при использовании бетонных плит нужно соблюдать определенные условия по температуре, влажности окружающей среды, нагрузкам. Если нужны плиты для частного малоэтажного дома, стоит выбирать более легкие модели, чем для многоэтажного строительства
Если нужны плиты для частного малоэтажного дома, стоит выбирать более легкие модели, чем для многоэтажного строительства.
Глубина заведения на стены
Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.
Глубина опиранияэто расстояние, на которое плита ложится на несущий элемент.
Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:
- кирпичные – от 9 до 12 см;
- панельные – от 5 до 9 см;
- газобетонные или пеноблочные – от 12 до 25 см.
Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

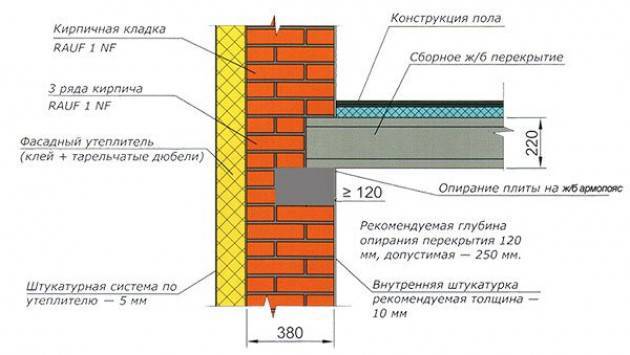

Схема правильного и неправильного узла опирания на кирпичную стену:
Важно!
Чрезмерная глубина опирания на несущую стену создает мосты холода и неправильное распределение нагрузок, что, соответственно, приводит к большим теплопотерям и ведет к постепенному разрушению здания.
Выдержка из СНИП
СП «Крупнопанельные конструктивные системы. Правила проектирования»
Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:
- 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
- 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
- 70 мм ― по двум сторонам и пролете более 4,2 м.
Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.
Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.
Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.
Основная работа
Для поднятия столь массивной плиты нужна строительная техника, к примеру автокран. Чтобы регулировать положение плит, нужны сильные рабочие руки.
Соблюдая правила техники безопасности, строитель может нивелировать положение плит находясь непосредственно на них.
Подготовка груза
В его обязанности также входит подать сигнал крановщику, чтобы тот подавал строп. Такелажник сам прикрепляет крюки к монтажным петлям.
Проверка крепежа
Для этого он слегка натягивает стропы и отрывает груз от земли. После того как крепление будет проверено, можно перемещать плиту на законное место.
Нанесение раствора под плиту
Шаблоны помогаю регулировать излишки и равномерно распределять состав.
- Уложить плитку с точностью до сантиметра помогает лом.
- Он корректирует расположение плиты, после чего уровнем проверяется ее горизонталь.
- Стропы снимаются в самый последний момент.
- Если пустоты не были закрыты, их заделывают тем же раствором.
- Данная работа нужна, чтобы вода не заливалась в пустоты.
- Использование утеплителя помогает экономить бетон.
- Также заделываются все технологические отверстия и стыки.
Завершающий этап
После завершения строительства происходит оформление акта скрытых работ. Конструкция будет принята не сразу после заделывания всех отверстий, а только после того как все это обретет прочность.

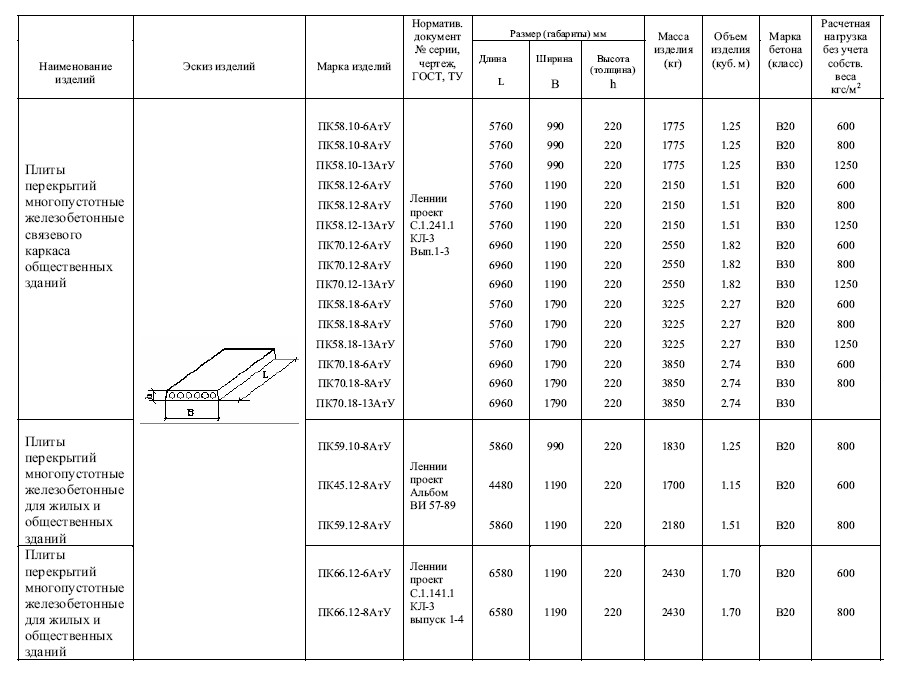

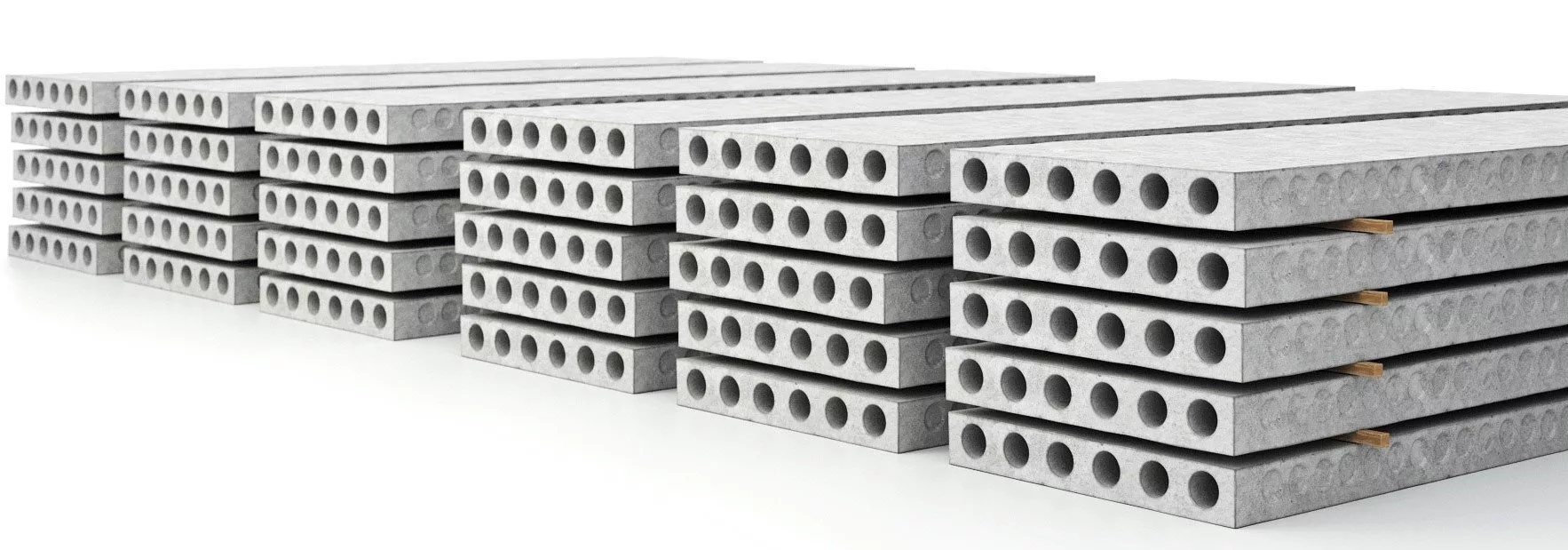

Основные типы и размеры пустотных плит пк
Еще совсем недавно регулировал процесс производства пустотных плит перекрытия ГОСТ 9561-91, согласно которому изделия имели особую маркировку. В паспорте к строительному материалу прилагался сертификат с указанием габаритов, марки используемого в производстве бетона и нагрузки, на которую рассчитана плита.
Пустотные плиты пк могут иметь разные показатели ширины, толщины и длины.
Указанный ГОСТ был разработан еще в советские времена и, очевидно, нуждался в доработке. Поэтому с 1 июня 2017 года введён в действие новый стандарт, действующий на территории Российской Федерации. По международному ГОСТ 9561-2016 пустотные плиты перекрытия отличаются новыми правилами транспортировки, методами контроля и общими техническими требованиями. Именно эти нормы сейчас являются основополагающими при разработке изделий и технических условий, а также при подготовке типовой проектной документации.
На заметку! Нормы, регулирующие процесс производства пустотных плит перекрытия серии 1.141-1, были разработаны еще Госстроем СССР 28 мая 1970 года и по сей день остаются актуальными на территории России.
Пустотные железобетонные плиты перекрытия повсеместно используются при постройке сборного типа зданий. В зависимости от особенностей производства изделия делятся на круглопустотные и безопалубочные плиты. Ширина пустотной плиты перекрытия имеет несколько значений:
Виды плит перекрытия, размеры, ГОСТ: (прочитать подробнее)

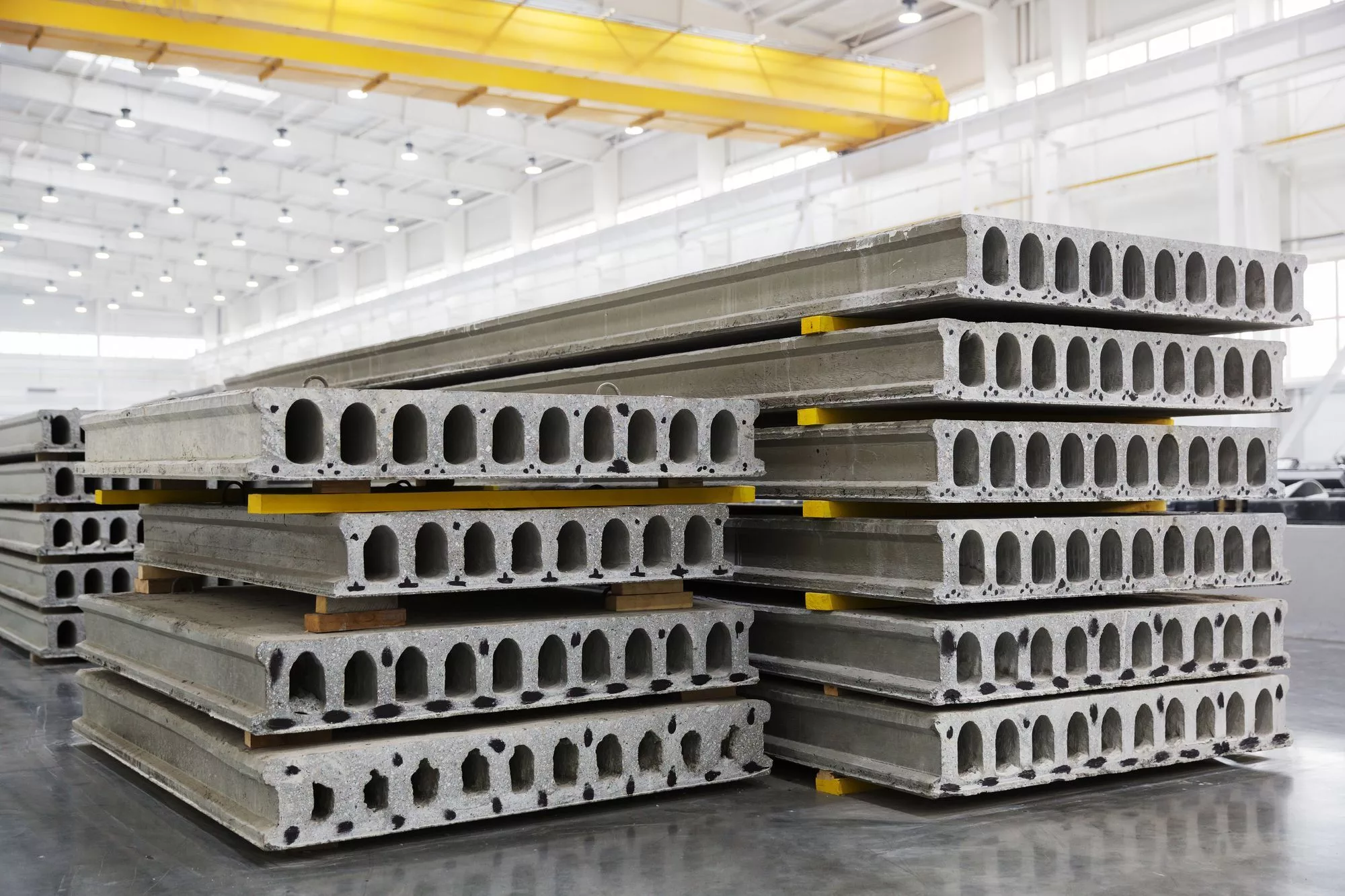

Пустотные плиты перекрытия делятся на безопалубочные и круглопустотные.
- 1 м;
- 1,2 м;
- 1,5 м;
- 1,8 м.
Толщина пустотной плиты пк в основном неизменная и составляет 22 см, хотя можно встретить и варианты толщиной 16 или 30 см. Длина может изменяться в зависимости от способа изготовления, что никак не сказывается на надёжности строительного материала. В основном показатели длин находятся в диапазоне от 1,7 до 9 м.
Таблица размеров и цен пустотных плит перекрытий:
| Параметры: длина, ширина, высота, м | Минимальная цена, руб./шт. | Максимальная цена, руб./шт. |
| 1780х990х220 | 2780 | 3469 |
| 2080х990х220 | 3483 | 3766 |
| 2580х990х220 | 3840 | 4356 |
| 3180х1490х220 | 5601 | 7766 |
| 3780х1190х220 | 5619 | 7493 |
| 5380х990х220 | 6886 | 7938 |
| 7180х1490х220 | 12843 | 18686 |
В отдельную группу можно выделить облегчённые межэтажные плиты, которые имеют маркировку ПНО. Основное отличие от стандартных плит – высота, которая равняется не 22, а 16 см.
Таблица размеров, цен облегчённых плит перекрытия:
| Размер пустотелых плит перекрытия: длина, ширина, высота, м | Цена, руб./шт. |
| 1580х990х160 | 2173 |
| 1780х1190х160 | 2584 |
| 1780х1490х160 | 3294 |
| 2080х1490х160 | 3812 |
| 2980х990х160 | 3257 |
Зависимость цен на плиты перекрытия от их размеров и других факторов
Расценки на эти ЖБИ определяются несущими способностями, формой и габаритами. Из-за трудоемкости формирования ребристых и кессонных плит при равной занимаемой площади их цены обычно выше, чем у ровных (как сплошных, так и пустотных). Диапазон наиболее востребованных в частном строительстве видов приведен в таблице:
| Тип изделия | Толщина плиты, мм | Ширина, м | Длина, м |
| Многопустотные | 160, 220 | 0,6-2,4 | 1,6-12 |

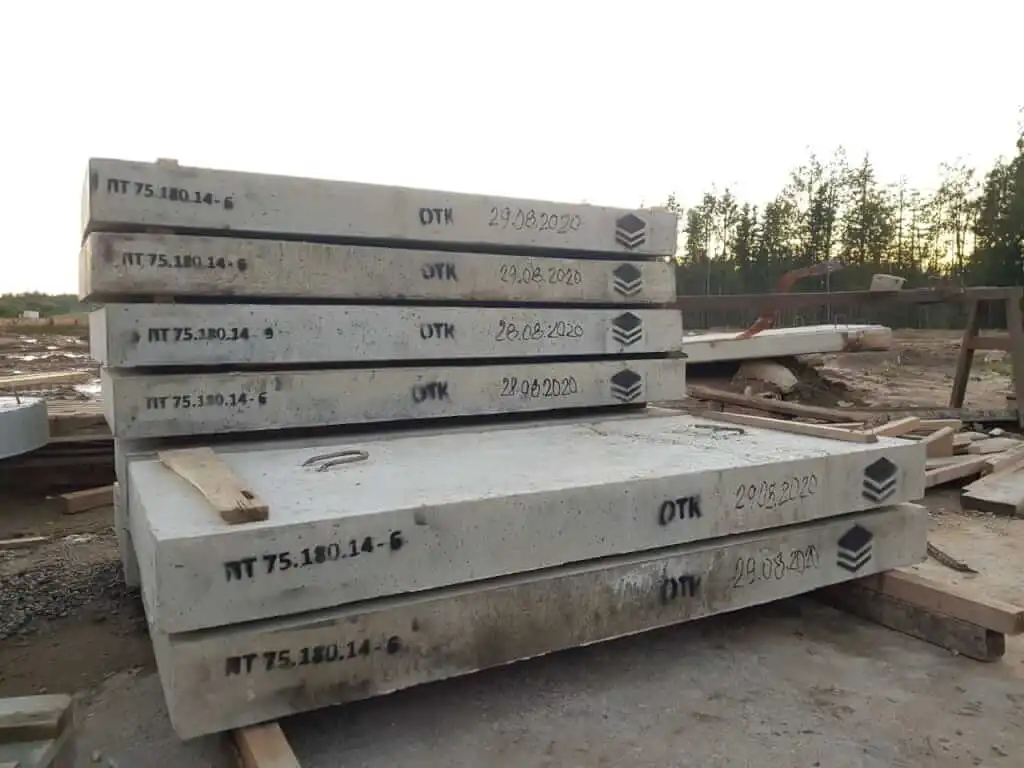

| Сплошные | 120, 160 | 1,2-2,4 | 2,6-6,6 |
| Ребристые | 300, 400 | 0,74-3 | 5,05-5,05 |
Чем крупнее плита, чем большим нагрузкам она подвергается, и тем выше требования к поддерживающей ее несущие способности арматуре и ощутимее цена. В частном строительстве размеры пролета без дополнительных опор ограничиваются 7-7,5 м, самими востребованными являются конструкции от 3,6 до 7,2 м, что сказывается на расценках. Изделия вне этого диапазона стоят дороже. Это же относится и к ширине, ЖБИ в 1,2 и 1,5 м обойдутся дешевле метровых. Многие производители выпускают продукцию нестандартной длины (от 0,7 до 1,6 м), в плане надежности и долговечности они выигрывают у нарезных.
Стоимость ЖБИ
Ориентировочные расценки на сборные перекрытия приведены в таблице:
| Наименование | Расшифровка | Размеры, мм | Масса, кг | Цена, рубли |
| 1П-3-1-АтVт | Ребристая предварительно напряженная | 5550х1485х400 | 2655 | 15420 |
| 1П-7-1-АIIIт | 5550х740х400 | 1555 | 9900 | |
| 2П-1-1-АтV | 5950х1485х400 | 2445 | 14600 | |
| ПБ 16-10-16 | Многопустотная гладкая плита безопалубочного формирования | 1600×1000×220 | 522 | 2010 |
| ПК 16-10-8 | Круглопустотные | 1580×990×220 | 520 | 2940 |
| ПК 30-10-8 | 2980×990×220 | 880 | 5330 | |
| ПК 90-15-8 | 8980×1490×220 | 4190 | 40760 | |
| ПНО 24-10-8 | Облегченные | 2380×990×1600 | 550 | 3290 |
| ПНО 40-10-8 | 3980×990×1600 | 930 | 5730 | |
| ПНО 63-15-8 | 6280×1490×1600 | 2080 | 11960 | |
| НВ 30-10-9к | Настил внутренний с продольными пустотами круглого сечения | 2980×990×220 | 920 | 5350 |
| НВ 64-10-9к | 6380×990×220 | 1900 | 12900 | |
| НВ 72-12-12к | 7180×1190×220 | 2560 | 20030 |
Цена завода-производителя обычно указывается с учетом полной загрузки многотонной машины или вагона, услуги доставки как правило оговариваются отдельно. Приобретение плит в розницу обходится дороже, самовывоз практически исключен, единственным способом экономии является анализ предложений поставщиков или покупка б/у железобетонной продукции.

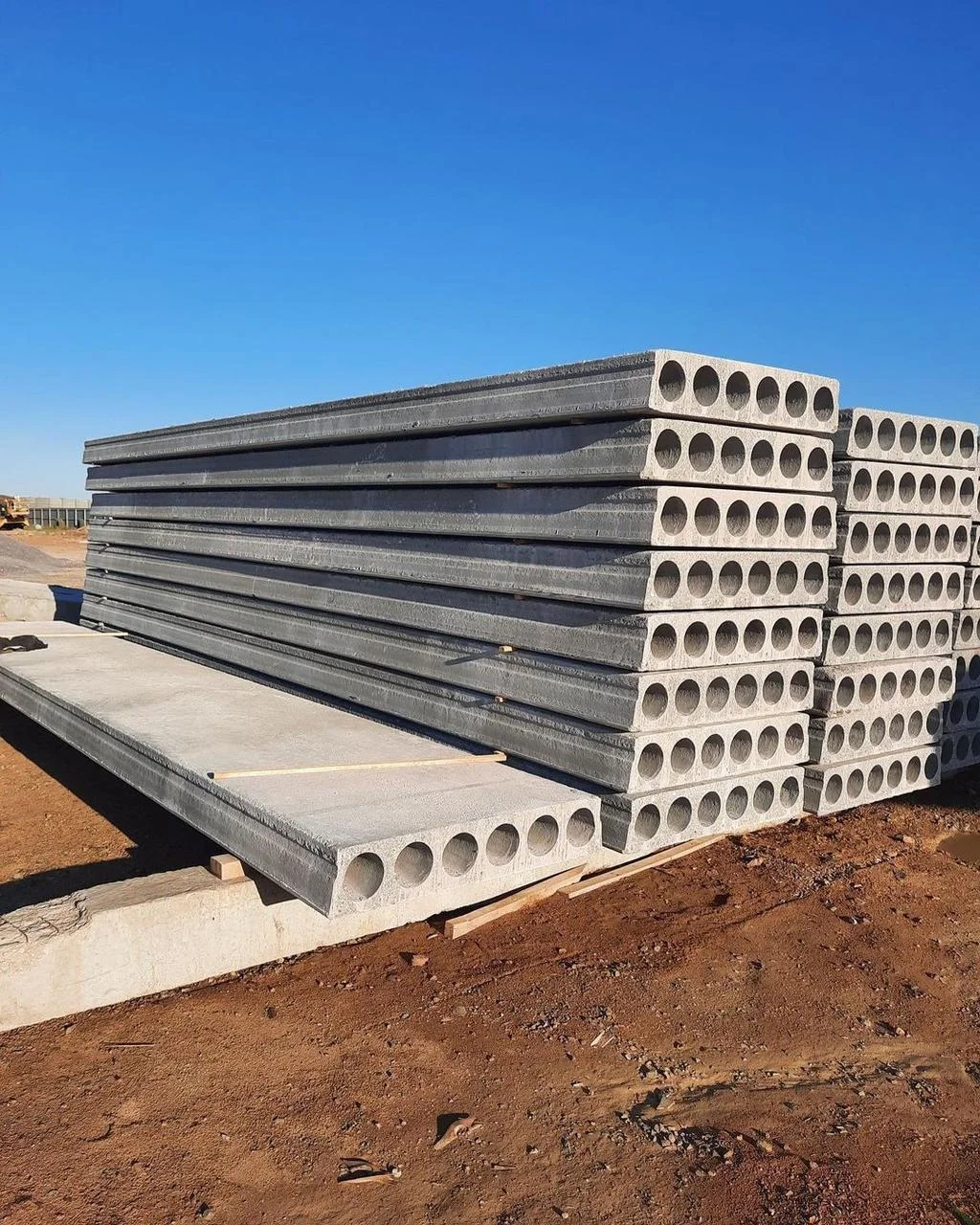

Что следует знать о ранее эксплуатируемых ЖБИ?
Технические характеристики плит от проверенных производителей остаются неизменными в течение долгого времени, при отсутствии явных дефектов они пригодны к повторной укладке. Такую продукцию предлагают купить многие строительные фирмы, демонтирующие дома. Минимальная стоимость б/у пустотных перекрытий в хорошем состоянии составляет 850 рублей/шт, сплошных разновидностей – 2200, предварительно напряженных 2500.
Приобретение б/у железобетонных изделий помогает сэкономить до 50 %. Но расчет допустимой нагрузки выполняется исключительно для новых маркированных плит, из-за пониженного запаса прочности б/у по сути не используются по прямому назначению. К важным требованиям в этом случае относят оценку их внешнего вида вплоть до осмотра на предмет микротрещин и следов коррозии.
Расчет количества плит и их размеров для частного дома
Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.
Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:
- Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
- Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).
Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.
Стандартные размеры плит
Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ
Серия плит | Длина, мм | Ширина, мм | Высота, мм |
ПК | 1600-7200 | 1000-1800 | 220 |
НВ | 2900-7200 | 1000, 1200, 1800 | 220 |
ПНО | 1600-6300 | 1000-1500 | 160 |
ПБ | 1600-10800 | 1000-1500 | 220 |
2ПБ | 1600-12000 | 1200-1500 | 265 |
3,1ПБ и 1,6ПБ | 1600-9000 | 1000-1500 | 160 |
ПГ, ПР, ПП | 6000 и 12000 | 1500 и 3000 | 300 и 400 |
П, ПТ | 2400-6000 | 1200-6600 | 120 и 160 |
Вес
Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)
Серия | Длина, м | Ширина, м | Вес, т | Объем, м3 |
ПК | 1,6-7,2 | 1 | 0,52-2,12 | 0,35-1,58 |
1,2 | 0,62-2,58 | 0,42-1,9 | ||
2,4-7,2 | 1,5 | 1,18-3,4 | 0,79-2,37 | |
ПБ | 1,6-10,8 | 1 | 0,52-3,5 | 0,35-2,37 |
1,2 | 0,62-4,1 | 0,42-2,85 | ||
1,5 | 0,78-5 | 0,52-3,56 |
Толщина плит
Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.
Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.
Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.
Обозначение марки железобетонных многопустотных ПК
Расчёт нагрузки
Расчёт предельного воздействия
Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.
Устройство пустотной плиты с наличием армированной стяжкой
Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.
Прежде всего необходимо учесть вес следующих элементов:
- цементно-песчаные стяжки;
- перегородки из гипсобетона;
- масса напольного покрытия или панелей;
- теплоизоляционные материалы.
Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.
Расчёт оптимальной нагрузки
Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м².
Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м². Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м²). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м².
Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м². От предыдущего показателя (500кг/м²) нужно отнять полученный (200кг/м²). В результате получится показатель в 300 м². Но и это ещё не всё.
Схема устройства пустотной плиты с наличием гидроизоляции
Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м². От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м². Это и будет оптимальная нагрузка.
