ПЕРИЛА — ЭТО КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ НА ЛЕСТНИЦАХ, балконах, верандах, смотровых площадках, предназначенные для предотвращения падения людей, облегчения подъёма и спуска по ступеням, ограждения опасных участков.

КРОМЕ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ ЛЮДЕЙ, перила выполняют и декоративно-художественные функции. Декоративные элементы перил могут стать прекрасным дополнением любого интерьера, подчеркнуть изысканность и уникальность архитектурных форм.

ОБЫЧНО ПЕРИЛА ИЗГОТАВЛИВАЮТСЯ ВЫСОТОЙ 900 ММ, это усреднённое расстояние от ступни до живота человека.

САМЫЕ ВАЖНЫЕ ФУНКЦИИ ПЕРИЛ — оградительные. Именно по этой причине лестничные ограждения изготавливаются в строгом соответствии с требованиями ГОСТов и СНИПов. Эти нормы подразделяют лестничные ограждения на общие и специальные: детские и для инвалидов.

ПЕРИЛА БЫВАЮТ СВАРНЫЕ И СБОРНЫЕ

СВАРНЫЕ ПЕРИЛА ПОЗВОЛЯЮТ создать единую гладкую поверхность опоры, при скольжении по которой рука человека не будет чувствовать никаких шероховатостей и препятствий. На такую поверхность приятно и комфортно опираться. Использование сварки обеспечивает надёжность и жёсткость конструкции перил в течении всего периода эксплуатации. Перила из нержавеющей стали изготавливаются с применением аргонодуговой сварки. Ограждения из нержавеющих материалов более долговечны, они не подвергаются коррозии, имеют превосходный внешний вид. Стойкость нержавейки к различным моющим средствам позволяет использовать её при изготовлении лестничных ограждений для медицинских и общественных учреждений.

ГОСУДАРСТВЕННЫМ СТАНДАРТОМ ОПРЕДЕЛЕНА стандартная ширина лестничного марша, равная 1,25 м. При ширине лестницы более 2,5 м устанавливают дополнительные перила по средней оси лестницы. Поручни перил в зданиях общественного назначения должны быть прочными и жёсткими, выдерживать вертикальную нагрузку до 30 кгс/см.

НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ (СНиП 2.08.02 — 89) устанавливают оптимальную ширину лестниц. Для помещений, в котором находятся пять человек, ширина лестницы составляет 90 см. Если в помещении находятся до 200 человек — ширина лестницы 1,2 м, свыше 200 человек — 1,35 м.

ВО ВСЕХ СЛУЧАЯХ ШИРИНА ЛЕСТНИЦЫ не может быть меньше ширины входа на лестничную площадку.

ПРИ ПРИМЕНЕНИИ В БОКОВОМ ОГРАЖДЕНИИ ЛЕСТНИЦ вертикальных конструктивных элементов, промежуток между ними должен быть более 100 мм (ГОСТ 25772–83).

БОКОВОЕ ОГРАЖДЕНИЕ ЛЕСТНИЦ ДЛЯ ДЕТЕЙ оснащается дополнительными поручнями, установленными на высоте 0,5 м. Расстояние между вертикальными конструктивными элементами боковых ограждений таких лестниц не превышает 100 мм. Высота перил в детских учреждениях 1,2 м.

ЗДАНИЯ ОБЩЕСТВЕННОГО НАЗНАЧЕНИЯ должны оборудоваться входными пандусами для инвалидов шириной не менее 1 м, поручни монтируются на высоте 0,7–0,9 м.

СУЩЕСТВУЕТ МНОЖЕСТВО ДРУГИХ НОРМАТИВНЫХ ТРЕБОВАНИЙ, которые в обязательном порядке необходимо соблюдать при изготовлении и монтаже ограждений и перил.

Наша компания поможет изготовить лестничные перила и ограждения любой сложности, отвечающие всем требованиям действующего законодательства. Опытные профессионалы не только изготовят и установят лестничные ограждения и перила в соответствии с требованиями нормативной базы, но и выполнят эту работу на качественно высоком художественном уровне. Лестницы станут прекрасным украшением вашего дома, гармонично дополнят его интерьер.

Конструкции перильного вида и типа “крест”

Изделие перильного вида является ограничивающим и удерживающим. Оно крепится по краям тротуара на мостах или насыпях. Конструкции присутствуют на остановках, около подземных переходов, у перекрестков. Имеют вертикальное заполнение секций элементами.

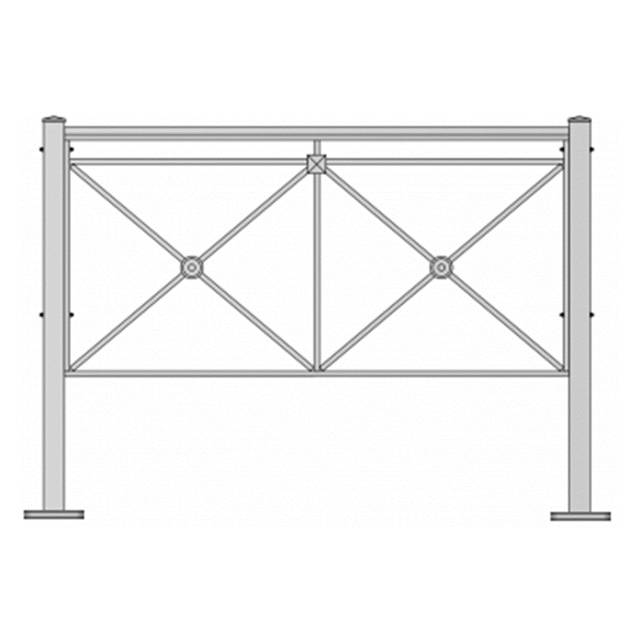

Среди видов изделий существует пешеходное перильное ограждение типа “крест”. Его секции заполнены крестообразно. Конструкции используются для ограждения пешеходной дороги от автомобильной. Изделия применяются при культурных мероприятиях, где присутствует много людей. В таких случаях мобильные ограды необходимы для упорядочивания потока людей, чтобы не было давки. Пешеходное ограждение “крест” есть на площадках для езды на велосипедах. Конструкции создают безопасность передвижения по улицам.

Как правильно устанавливать изделие?

Необходимо понять и принцип правильного монтажа. Делать все рекомендуется аккуратно и последовательно. Алгоритм в целом следующий:

Выполнение разметки посредством тонких реек, они будут обозначать места, где далее расположат столбики

Расстояние между ними должно быть равным.
Все рейки аккуратно скрепляют между собой с помощью бечевки, важно добиться ровности и исключить перекосы.
Под опоры бурят лунки посредством специальной машины.
Лунки дополнительно готовят, проверяя глубину и засыпая при необходимости щебнем с песком на треть.
В раствор вставляют опоры выбранного типа и заливают бетоном.
Проверяют по уровню конструкцию.
Прикручивают или приваривают остальные элементы.

Ограждение перильного типа для проезжей части

На этом монтаж считается завершенным. По мере необходимости столбики можно дополнительно задекорировать с помощью обыкновенной краски и лака. Это сделает их более заметными на дороге, существенно повышая эффективность.

https://youtube.com/watch?v=XOqDZm6S7yc

Правила и советы по установке

Устанавливать ограждения необходимо правильно. Соблюдение простых рекомендаций и отдельных ГОСТов становится гарантией сохранности жизни людей, их имущества и нормального отношения к жизни. Итак, во-первых, ограждения монтируют в тех местах, где имеется пешеходный переход свободного типа или тот, который регулируется светофором. Их расположение предполагается протяженность по пятьдесят метров обе стороны. Это исключает для пешеходов возможность или желания свернуть в любую сторону, как результат, их жизнь сохраняется.

Ограждение, которое располагают вдоль дороги

Также заграждения должны тянутся не менее, чем на двадцать метров в обе стороны в тех случаях, когда расположение пешеходного перехода пересекает разделительную полосу. Аналогичный метраж заграждений требуется и в тех случаях, когда переход отходит непосредственно от остановки. Для переходов, которые расположены на мосту, необходимо соблюдать рекомендации по расположению ограждений относительно их высоты. В частности, высота ограждений должна быть более девяноста метров, чтобы человек не мог через них перевалиться вниз под мост.

Это все рекомендации, которые являются основными. Если их придерживаться при размещении, никаких проблем в дальнейшем не возникнет.

Варианты ограждения по методу изготовления и материалу

Ограждение пешеходных переходов может быть разных видов. Конструкции отличаются используемой технологией и материалами:

литые – сложный способ изготовления, применяемый для создания множества однообразных конструкций;
модульные – метод производства, который имеет быструю установку, долгий период эксплуатации и легкое обслуживание;
болтовые – крепление деталей осуществляется болтами;
сварные – в креплении элементов используется сварочный способ;
комбинированные – изделие состоит из нескольких типов ограждений.

Ограждение пешеходное изготавливают из разных материалов. От этого зависит качество конструкции. Часто применяется сталь, алюминий и его сплавы, а также композиционные материалы.

Особенности эксплуатации

Эксплуатация заграждений зависит от применяемого материала, характера установки, условий эксплуатации. Если ограждения выполнены из металла, следует предусмотреть способы борьбы с коррозией. Для этого применяют антикоррозийные металлы и сплавы, специальные покрытия (легированные добавки), обработку стойкими грунтовками и красками.

Схема установки

В зависимости от характера установки выбирают наиболее оптимальный вид покрытия. Если используются пешеходные ограждения временного типа, им можно обеспечить надежное долговременное хранение, достаточно применить более дешевые материалы.

Стационарные конструкции пешеходных ограждений подвергаются вредному воздействию атмосферных осадков, химически активных образований от движения автотранспорта, особенно на поверхности моста. Предлагается применять более надежные методы обработки, например, оцинкованное пешеходное ограждение. Проще эта проблема решается у систем, выполненных из композитных материалов.

Переносная секция

Удерживающие и ограничивающие ограждения

По ГОСТу, существует два главных вида ограждений: удерживающие и ограничивающие. Конструкции создают на современных заводах. У каждого изделия есть свои характеристики, что позволяет использовать их для конкретных нужд.

Удерживающие конструкции применяются тогда, когда нужна организация пешеходного движения через дорогу. Это позволит защитить людей от падения с моста. Такие ограждения представлены в виде перекладин, стоек, секций.

Ограничивающее ограждение пешеходное устанавливается у дороги, поэтому оно служит преградой от попадания человека на автомобильную трассу. Конструкция служит для защиты от аварий, чтобы пешеходы не переходили улицу в неположенных местах. Для монтажа применяются перекладины, стойки, секции.

Основные классификации конструкций

Ограждений для тротуаров и парковок имеют несколько различных классификаций. Первая из них разделяет изделия в зависимости от функции, которую они должны выполнять. Это могут быть такие виды:

Ограничивающие. Функция предполагает препятствие для выхода человека на проезжую часть в неположенном месте и исключение заноса автомобиля.
Удерживающие. Они необходимы для безопасности на пешеходных переходах, высотных участках, строительных площадках и прочих опасных объектов.

Еще одна классификация позволяет разделять конструкции в зависимости от способа, посредство которого они изготовлены. Итак, модели могут быть следующими:

Модульные. Монтаж осуществляется из отдельных модулей, изготовленных ранее. Плюсом называют простоту транспортировку и удобство установки.
Литые. Это готовые конструкции, поставляемые секциями. Это достаточно дорогое и долговременное удовольствие, что не добавляет изделию спроса.
Сварные. Такие модели изготавливают из труб, сваренных друг с другом. Плюсом становится долговечность, а минусом – возможность только парного монтажа.
Болтовые. Эти изделия монтируют из труб, скрепляя их болтами. К сожаленю, модели не очень надежны, требуют частого ухода и ремонта.
Комбинированные. Это самые востребованный метод, предполагающий под собой объединенные методы создания.

Один из традиционных вариантов столбиков, предназначенных для дороги

Еще одна классификация предполагает под собой различные материалы, из которых изготовлены конструкции. Это может быть железо. Оно отличается долговечностью и доступной ценой. Однако при отсутствии соответствующего ухода, регулярных покрасок, конструкция быстро придет в негодность, что недопустимо.

Еще один востребованный материал – алюминий. Это достаточно дорогое удовольствие, которое отличается высоким качеством, долговечностью службы. Однако из-за высокой цены используется такой материал довольно-таки редко. Также ограждения нередко изготавливают и из сплавов. Это нержавеющие варианты, которые отличаются высокой прочностью и внушительным сроком службы.

Также изделия могут разделять на временные и постоянные. Это зависит от места их расположения и срока службы, на который они рассчитаны. Если предполагается, что конструкции прослужат несколько лет и более, их именуют постоянными. Временные – это такие модели, которые не имеют непосредственной привязки к грунту. Их используют с целью ограничить пешеходную территорию в конкретный момент. Чаще всего это требуется в праздничные дни, на фестивали или во время особых дат.

Стационарные и временные ограждения

Пешеходные ограждения бывают следующих видов:

стационарные устанавливаются на длительный период; их крепят на перекрестках, около мест отдыха, торговых центров;
временные легко устанавливаются и демонтируются много раз; каждая секция считается самостоятельной, поскольку для нее не требуется крепления к ближайшему модулю.

Временные ограды применяются во время массовых мероприятий, на парковках, при строительных работах. Они защищают людей от опасностей. На территории городов встречается много видов конструкций разных видов. Каждая из них выполняет свои функции, но в любом случае они служат для обеспечения безопасности.

Требования к защитным ограждениям ГОСТ

Безопасность ограждения обеспечивается двумя основными факторами — качеством ограждения и надежностью установки. Какие требования предъявляются к характеристикам изделия в соответствии ГОСТом? Об этом говориться в пунктах — 4, 6, 7, 9, 10 и 17.

Параметры защитного ограждения рассчитываются индивидуально для каждого оборудования или технологической цепочки и опираются на Межотраслевые правила по охране труда на производимые работы, где должны быть прописаны требования к общей организации работ, так и к конкретной деятельности.

Ограждения лестничных маршей

Обязательным элементом любой лестницы является ограждение (перила). Кроме главной роли (обеспечения безопасности), ограждения лестничных маршей являются еще и эстетической деталью. При разработке дизайна помещения нельзя забывать про лестницы, ведь выбор материалов и стилистики ограждений лестницы во многом скажется на дизайне всего помещения. Грамотно подобранные ограждения лестницы могут в лучшую сторону изменить интерьер.

Остановимся на конструкции ограждений лестничных маршей. Их высота обычно 90-95 см, берется она из расчета, чтобы человеку среднего роста было удобно за них держаться. В помещениях, где лестницами могут пользоваться дети перила, оборудуют дополнительным поручнем расположенным несколько ниже основного для удобства детям. Чтобы предотвратить возможность падения вертикальные стойки или горизонтальные элементы располагают на расстоянии не более 15-20 см. Если лестница имеет ширину более 130 см, то ограждения лестничных маршей располагают с двух сторон, для безопасности при передвижении в два потока. Со стороны стены обычно располагают не полноценные перила, а пристенный поручень.

ограждения лестничных маршей

На широких лестницах более 250 см располагают еще одно ограждение по центру.

Материалы при изготовлении ограждений лестничных маршей должны быть долговечными надежными, иметь гладкую поверхность без заусенцев и стыков.

Идеально подходит нержавеющая сталь она сама по себе обладает всеми выше перечисленными свойствами. Обычная сталь требует окраски и в случае с ней лучше применять поручень ПВХ, который имеет идеально гладкую поверхность и приятен на ощупь.

В качестве заполнителя пространства между вертикальными стойками может выступать:

-стекло (обычно триплекс)

-продольные ригели (трубки диаметром 10-12 мм)

-полимерные материалы, пластик

Поручень на нержавеющих ограждениях лестничных маршей сделан из трубы диаметром 50 мм, поверхность его может быть матовой (шлифованной) или зеркальной (полированной) в зависимости от желания заказчика. Также он может быть изготовлен из ценных пород древесины или пластика, например, под дерево.

В случае со стальными ограждениями, основной материал это сталь 3, поручнем может выступать окрашенная круглая или профильная труба или им может быть использован поручень ПВХ.

ограждения лестничных маршей сталь

На какие железобетонные изделия мы изготавливаем лестничные ограждения по ГОСТ мы изготавливаем :

Виды ограждений лестничных маршей

Стальные ограждения железобетонного лестничного марша для типов лестниц, и лестничных площадок типа :

— Ограждения маршевые (ОМ-…) :

ОМ 11-1, ОМ 11-4, ОМ 14-1, ОМ 15-1, ОМ 17-1, ОМ 17-4, ОМ 18-1,

— Лестничные ограждения (ЛО-…)

ЛО 1, ЛО 11, ЛО 12, ЛО 13, ЛО 14, ЛО 15, ЛО 16, ЛО 17, ЛО 18, ЛО 18А, ЛО 19, ЛО 19А,

— Ограждения лестничной площадки типа (ОП-…) :

ОП 12-1, ОП 12-4, ЛО 20, ЛО 21, ЛО 22,

— Ограждения верхней площадки лестницы типа (ОМВ-…)

ОМВ 14-1, ОМВ 14-4, ОМВ 17-1, ОМВ 17-4, ОМВ 18-1,

— ограждения нижней площадки лестницы типа (ОМН-…)

ОМН 14-1, ОМН 17-1, ОМН 17-4, ОМН 18-1, ОМН 18-1к, ОМН 18-4к, ОМН 18-7к,

ограждения проема лестничной клетки типа (ОК-…)

— ОК 26-4, изготовленные по чертежам серии 1.050.9-4.93 выпуск 3 (1.050.1-2 вып. 2, 1.050.1-3 вып. 2, 1.450-1 вып. 2) в соответствии с требованиями ГОСТ 25772 из горячекатаного проката из стали С235 по ГОСТ 27772 и предназначены для оборудования железобетонных лестниц многоэтажных общественных административных бытовых и производственных зданий промышленных предприятий.

Данные стандартные лестничные ограждения лестничных маршей и лестничных площадок монтируются на типовые железобетонные лестничные марши и площадки (выполненные как по ГОСТ, так и по ТУ) по серии 1.050.9-4.93 (выпуск 1):

— лестничные марши ребристые с полуплощадкой типа ЛМП,

— ребристые лестничные площадки типа ЛПП,

— лестничные площадки типа ЛП, лестницы из накладных проступей типа 1ЛН и 2ЛН и лестничных ступеней типа ЛС, ЛСВ, ЛСН и ЛСП по стальным косоурам типа ЛК.

Более подробно о других Ограждения лестничного марша ом 15-1 читайте тут.

Ограждения лестничных маршей Мы занимаемся изготовлением ограждения лестничных маршей по ГОСТ и по вашим эскизам. Полный цикл – проект, изготовление, покраска, доставка, монтаж

Размеры ограждений

Существует довольно большое количество разнообразных лестничных конструкций, а также площадок и балконов. Неудивительно, что и перил существует довольно много. Причем стандарт предлагает не только ограничения, но и чертежи конструкций всех видов. Стальные ограждения балконов и крыш по ГОСТ 25772-83 должны быть следующими.

Внутренняя лестничная конструкция в жилом или нежилом здании ограждается перилами высотой в 90 см. Заполнение допускается различное – решетчатое, экранное, однако здесь выбор зависит от назначения здания. Так, в жилом многоквартирном здании заполнение обычно решетчатое. А вот в торговом центре, где требуется оградить не только лестницу, но и обзорную площадку необходимо экранное заполнение. На фото – внутреннее лестничное сооружение.

Исключение составляет лестничная конструкция в школах и интернатах: высота перил здесь в любом случае не менее 120 см. Заполнение допускается решетчатое из вертикальных балясин, но с малым промежутком между ними – 10 см.
Перила в дошкольном учреждении всегда 120 см. Заполнение только из вертикальных балясин, поскольку горизонтальные прутки легко превращаются в ступеньки для малышей. Расстояние между вертикальными прутками – не более 10 см, так как в противном случае велик риск застревания. В дошкольных и школьных учреждениях для умственно неполноценных детей высота перил увеличивается до 180 см. Горизонтальные прутки, как и экранное заполнение исключены.

Наружное лестничное сооружение должно иметь перила. Лучше всего из металла на высоте 120 см.

Лестничные площадки ограждаются согласно той же классификации:

внутренняя – высота перил достигает 90 см;
внешняя – высота составляет 120 см;
в дошкольных упреждениях перила также располагаются на высоте в 120 см.

Ограждения балконов и лестниц по ГОСТ 25772-83 выполняются в соответствии с высотой здания:

при высоте дома менее 30 м перила располагаются на дистанции 100 см от пола;
при высоте дома более 30 м эта дистанция увеличивается до 110 см;
в дошкольных учреждениях согласно инструкции перила балконов должно быть не менее 120 см. То же самое касается незадымленных лестничных площадок.

Чертежи ограждения лестниц ГОСТ 25772-83 предлагает подробные и с учетом всех нюансов.

Общие требования

Согласно стандарту в установке перил нуждается лестничная конструкция, состоящая из трех ступенек

Кроме того, необходимо обращать внимание не только на соответствие чертежам ГОСТ 25772-83, но и учитывать другие требования

Уровень нагрузки, который должны выдерживать перила, составляет 30 кг/кв. см. Это не такое уж большое значение, поэтому изготовление и балясин, и поручней, и заполнения возможно из многих материалов: дерева, металла, бетона. В многоквартирных зданиях чаще всего используют стальные стойки, в общественных зданиях устанавливают бетонные.
Стальные конструкции выполняются в соответствии с СНиПII-23-84. Изготавливаются только сварным методом.

Балконное заполнение, исключая лишь детские сады и интернаты, должно быть экранным.
В конструкции перил на лестницах детских садов, а также частных домов, где проживают дети маленького возраста, должны отсутствовать горизонтальные и наклонные элементы заполнения.
Внешний вид и качество покрытия должны соответствовать образцу: заусеницы, ржавчина окалина и прочее не допускаются.

Область применения

Применяются в качестве следующих объектов разделения пешеходной и проезжей частей:

барьерные ограждения (устанавливают для разделения полос движения автомобильного транспорта);
защита (препятствуют въезду транспортных средств в места интенсивного движения пешеходов);
маркеры (используются как заграждения на парковочных площадках, временных остановках);
ограждения перильного типа.

Ограничивающие конструкции применяются в соответствии с ГОСТом Р 52289 2004 года для обозначения пунктов остановки рельсовых транспортных средств.

Городской вид

Места установки

Ограждение пешеходных зон монтируется на территории жилых зон, напротив остановок городского общественного транспорта над разделительными полосами (длиной по 20 метров в каждую сторону). Также устанавливается напротив мест массового выхода людей (торговых центров, культурных и спортивных учреждений, школ, стадионов, станций метро). Длина должна составлять не менее 15 метров.

Удерживающие элементы монтируют вдоль дорог, улиц с интенсивным движением автотранспорта и массовым движением пешеходов, на мостах, путепроводах. Интенсивность такого движения определяет стандарт: более 1000 человек в час на каждую пешеходную полосу. Расстояние от кромки бордюрного камня до конструкции должно составлять 300 мм.

В центре города

Оба типа имеют:

каркас, образованный стойками;
различные по форме вертикальные элементы;
перекладины;
заполнение каркаса (может быть сварная, болтовая конструкция или сетка).

Кроме этого, применяются перильные ограждения.
