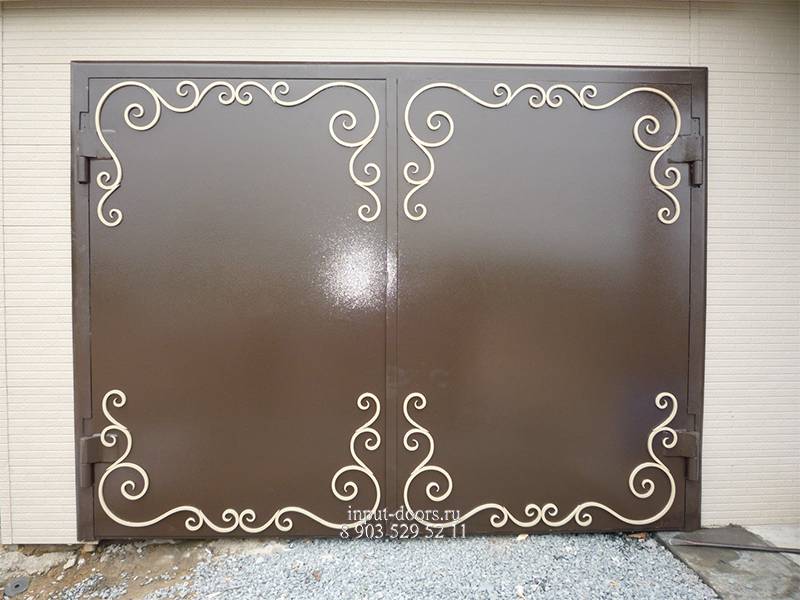

Кованые гаражные ворота своими руками: как правильно сделать

Приобретение материалов для изготовления конструкции

Для того, чтобы изготовить эстетичные деревянные ворота на прочном металлическом каркасе своими руками, понадобятся следующие материалы:

Цемент для установки в грунт столбов ворот. В данном случае сгодится любая марка цемента. Гравий, щебень или дресву специально приобретать не обязательно, но эти материалы могут повысить прочностные характеристики цементной смеси и удешевить стоимость бетонного основания ворот. Металлические уголки для сварки каркаса ворот. Возможно использование другого металлопроката (например, швеллеров или труб). Металлические уголки — наиболее дешевый вариант, обеспечивающий необходимую жесткость конструкции. Металлические трубы для столбов ворот. Возможно использование другого металлопроката подходящих габаритов. Петли для крепления каркаса ворот к столбам. Обрезная доска для облицовки металлического каркаса

Заменить обрезную доску можно любым другим материалом: важно понимать, как это скажется на внешнем виде и прочности ворот. Крепеж и метизы: саморезы, болты и гайки

Эскизы и схемы

Перед самостоятельным изготовлением ограды или установкой заказанной необходимо провести подготовительные мероприятия. Измеряется длина изгороди, определяются размер пролета и количество полотен. Делается схема фундамента изгороди с точным указанием расстояния между стойками.

Схема создания с размерами

Когда все размеры известны, делается заказ дизайнеру или самостоятельно чертятся эскизы:

• пролета – секции ограды;
• ворот;
• калитки.

Все пролеты выполняются одного размера. Кроме уникальных художественных оград со сложным тематическим рисунком, традиционно все полотна изготавливаются одинаковыми по одному шаблону.

Простейшие эскизы для самостоятельного изготовления состоят из рамы и ровных прутьев с пиками. Их могут украшать накладные декоративные фигуры. На фото видно, что даже самая простая конструкция выглядит дорого и оригинально.

На картинке ниже представлен эскиз ограждений из профтрубы.

Наброски ажурной ковки

Набор сложных фигур, их увязка в единый рисунок на эскизе по силам опытному дизайнеру. Такие ограды выполняются специалистами на заказ. Забор и ворота являются неотъемлемой частью дворовой архитектуры и выполняются в одном стиле с домом.

https://youtube.com/watch?v=XwaxgjycYlU

Стиль и дизайн

Въездные ворота, калитка, ограда являются своеобразной обложкой общего оформления участка, расположенного на нем дома, других сооружений. В первую очередь все элементы ограждения должны сочетаться между собой, а также соответствовать общему дизайну огражденной территории, существующим на ней объектам. Для наглядности рассмотрим несколько наиболее популярных стилей:

• Ренессанс. Калитки и ворота должны содержать орнамент. Развитие узора начинается с центра. Главным элементом рисунка являются спиралевидные завитки, созданные из прутков круглого сечения, которые пересекаются друг с другом. Художественная ковка кажется невесомой.
• Модерн. При создании композиции используются плавные линии, похожие на изгиб стеблей растений. В основе орнаментального рисунка лежит образец цветов. Животный мир представлен лебедями, орлами, летучими мышами.
• Минимализм. Изделия имеют строгий вид и самую простую форму. В них практически отсутствуют завитки, но есть изгибы.
• Арт-деко. Конструкция выглядит дорого и натурально. Здесь нельзя использовать штампованные заготовки. Каждая деталь эксклюзивная, сначала ее надо нарисовать.
• Романский. При оформлении применяются сказочные сюжеты, растительные и животные орнаменты. Характерны симметричные узоры и полукруглые арки, расположенные над въездом.

  Дизайн фасадов частных домов

Сборка кованых ворот и калитки

Не все могут позволить купить готовое изделие. Поэтому многие самоделкины изготавливают кованые створки ворот и калитки самостоятельно из готовых фрагментов и узоров, выполненных холодной ковкой.

Чертеж для изготовления

Инструменты и материалы

При изготовлении въездной калитки нужно помнить, что не стоит жертвовать прочностью изделия, создавая декор. Металл – тяжелый материал, поэтому любой элемент из железа добавит веса полотну. Соответственно, каркас, опорные столбы, петли необходимо выбирать с учетом общей массы готового изделия. Также немаловажный нюанс во время проектирования – дистанция на створках между элементами декора.

Эскизы ворот

Чтобы ковать различные изделия своим руками, будут необходимы:

• большой ровный стол для соединения деталей;
• аппарат для сварки;
• инструменты для работы с металлом;
• болгарка для обработки сварочных швов.

При изготовлении въездной калитки с помощью холодной ковки необходим специальный инструмент: тиски, станок для гибки профиля, лекальные тисы.

Схема створок и калитки

Кроме элементов декора, потребуется материал для изготовления каркаса: профтруба или уголок. Опорные столбы также изготавливаются из профильных труб. Для крепления опор требуется щебенка, бетон, лопата или садовый бур.

Принцип холодной ковки

Это технология сгибания металлических заготовок на специальном оборудовании в домашних условиях. Станки для промышленного производства оборудованы электрическим приводом, поэтому процесс не отнимает много сил.

Эскиз калитки и ворот

Чтобы придать железному пруту требуемую форму, не нужно его нагревать. Для сохранения формы применяется опрессовывание и использование сварки.

Особенности горячей ковки

Во время изготовления декоративных узоров металл разогревается до температуры, делающей его эластичным. Умелое использование специального оборудования позволяет кузнецу изготавливать красивые элементы.

Чертеж створок с коваными элементами

Причем это очень тяжелая работа. Без специального инструментария и определенных знаний начинающим не стоит браться изготавливать самодельные элементы с помощью горячей ковки. Такую работу лучше доверить специалистам.

Готовые ворота и калитка, изготовленные с помощью горячей ковки, представлены на фото ниже.

Около дома

Изготовление створки

Прежде чем начать работу, нужно подготовить все материалы. Далее пошаговая инструкция выглядит таким образом:

1. Сварка каркаса из профтрубы 30х30 мм. Если обшивать каркас с одной стороны металлическим листом, то желательно использовать более толстую профильную трубу.
2. Предварительная сварка производится точечно, чтобы створку не перекрутило.
3. Каркас проверяется на соответствие размеров.
4. Швы проваривают инвертором.
5. С помощью сварки крепят ручки, после чего обрабатывают шлифмашиной.
6. Все металлические элементы покрывают антикоррозийным составом. Белый налет, который появляется после обработки, снимается ветошью. Далее приступают к окрашиванию изделия. Современные краски не только украшают элементы сооружения, но также защищают от негативных внешних факторов.

Створки с калиткой

Монтаж кованых ворот и калитки

Надежность и долговечность изделия зависят непосредственно от правильного монтажа. Для крепления профильные трубы заглубляют в землю, заливают цементом, дополнительно закрепляют кладкой камня или кирпича. С учетом значительной нагрузки при установке конструкции торопиться не стоит. Нужно выждать, пока фундамент полностью наберет прочность.

Схема для установки конструкции своими руками

Когда опоры будут закреплены, створки навешивают на петли. Чем створки тяжелей, тем большее количество петель требуется.

Подробную инструкцию по изготовлению и монтажу конструкции кованых ворот и калитки можно посмотреть на видео ниже.

Деревянные калитки своими руками: особенности работы

Изготовление такой конструкции следует начинать с опорных столбиков. Впрочем, это касается монтажа калиток из любого материала. Обычно установка такой конструкции предусматривается еще на этапе строительства забора. Можно потом и вмонтировать калитку. Но это потребует переделки одной из секций забора.

После того как вы сделали опоры, можно приступать к следующему шагу. Размеры калитки обусловлены шириной проема, который был оставлен в заборе. Оптимальная ширина – 1 метр. Если сделать больше, это будет выглядеть неэстетично. Если проем окажется слишком узким, то в будущем пронести что-либо через него будет проблематично.

дверные петли.

Как расположить петли, установить фурнитуру

Самая нижняя из петель крепится на 40 см выше нижнего края створки. Ворота навешивают так, чтобы до земли оставалось не менее 8–10 см. О месте для петель на тяжелых воротах нужно позаботиться заранее.

Процесс монтажа фурнитуры:

• Смазать петли солидолом (или другой густой смазкой);
• Если закладные отсутствуют – выполняется их монтаж.
• На полотне ворот делается разметка, в соответствии с вышеуказанными требованиями расположения петель.
• К полотну привариваются петли, а ответные петли к закладным на столбах.
• Устанавливается полотно.

Видео: как приварить петли

• Убедитесь в правильность открытия и закрытия ворот
• Отшлифуйте дефекты.
• Загрунтуйте ворота и покрасьте краской с антикоррозийным действием.

Изготовление элементов морозной ковки

Острые наконечники пик

Острые наконечники пик

Шаг 1

Стальные полосы толщиной 4-5 мм, имеющие ширину не немного 6 см, разрезаются на 15-сантиметровые отрезки. Затем на фрагменты стали наносятся черты, по которым нужно срезать верхние углы.

Шаг 2

С помощью болгарки сталь раскраивается по меткам. Получаются долгие треугольники с заостренной вершиной.

Простые кованые ворота

Шаг 3

Придание заготовке визуального объема. Для этого с поддержкой болгарки и наждачного диска обрабатываются края пики. Элемент получает конфигурацию: заостренная вершина, тонкие грани углов и толстая середина.

Для украшения забора требуется изготовить масса таких элементов

Важно делать раскрой по одному лекалу, чтобы вини получились одинакового размера и формы

Основание пик

Элементы ковки

Для этих мишеней требуется четырехгранная сталь. Для украшения ворот можно использовать различную длину прута с острыми наконечниками. Например, создать с помощью заостренных пик визуальный радиус на смежённых створках ворот.

Шаг 1

Металлический прут раскраивается на нужные размеры. Так как крепиться вини будут зеркально, требуется тщательно продумать размер каждого элемента, чтобы в цельном конструкция выглядела идеально.

Кованные пики для ворот

Шаг 2

Разметка на хворостине. Если витки будут располагаться через 15 см, то нужно карандашом отметить эти отрезки. Затем вытекает приступить к скручиванию витков.

Шаг 3

В стационарные большие тиски зажимается хворостина на нулевой отметке. В лекальные тисы закрепляется этот же прут на оценке 15 см. Затем нужно провернуть тисы на один оборот. Одинешенек виток готов. Можно сделать несколько витков на одном отрезке. Основное, чтобы зеркальные основания пик были симметричны, а по всей длине на равном расстоянии находилось равное количество витков.

Таким образом обрабатываются все четырехгранные заготовки.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Специфика самостоятельного изготовления входной конструкции

Бытует мнение, что кованые изделия — это эксклюзив, который не может стоить дешево. Но современные технологии позволяют сделать простую конструкцию своими руками.

Составление чертежа

Калитка с элементами ковки состоит из множества деталей, которые необходимо изобразить в эскизе. Чертеж должен включать габариты конструкции, основные и декоративные элементы, прорисованные в масштабе. Стандартная высота изделия — 1,5 м, ширина — 1м, минимальный отступ от земли — 10 см.

Конструкция состоит из:

• опор;
• каркаса, выполненного из профтрубы сечением 30х20 мм;
• навесов;
• узоров;
• замков, защелок.

Инструментарий, необходимый для сооружения кованой калитки своими руками:

• наковальня;
• горн;
• шлифмашинка;
• тиски;
• сварка;
• станки «Торсион», «Экс;
• болгарка;
• клещи;
• молот;
• прошивни для формирования отверстий.

Установка столбов

Поскольку кованая калитка тяжеловесная, то для нее лучше установить металлические опоры. Это могут быть круглые или профильные трубы. Для устойчивости конструкции их углубляются в грунт не менее чем на 1 м и закрепляют путем бетонирования.

Сооружение каркаса

Основа калитки — каркас, являющийся основой для расположения декоративных частей конструкции. Он имеет форму прямоугольника и изготовляется путем сварки рамы из четырех профилей сечением 30х20 мм. Сначала их прихватывают сваркой сверху, по бокам, затем проваривают швы, а после разрезают дугу.

Изготовление декоративных деталей

Художественная ковка ворот выполняется последовательно, путем изготовления отдельных элементов. Узоры формируют из прутьев арматуры, порезанных на необходимые отрезки.

Болванку нагревают до 300˚С, а затем в печи доводят до максимальной температуры. После этого деталь уплотняют ударами молотами, обкатывая ее по кругу. В ходе данной процедуры устраняется окалина, элементам придается нужная форма.

Сборка конструкции

Когда элементы декора готовы, их следует закрепить на каркасе

При этом важно соблюдать принцип симметричности. Сначала их раскладывают на полотне, формируя определенный узор. Затем детали соединяют с основанием при помощи сварки мелкими прихватами

Ее выполняют так, чтобы швы оставались с внутренней стороны калитки

Затем детали соединяют с основанием при помощи сварки мелкими прихватами. Ее выполняют так, чтобы швы оставались с внутренней стороны калитки.

Навешивание, декорирование изделия

Готовую конструкцию осталось только установить на опоры. Для этого лучше всего использовать точечные навесы, которые приваривают к столбам и каркасу конструкции. Дополнительно изделие оснащают защелкой/замком.

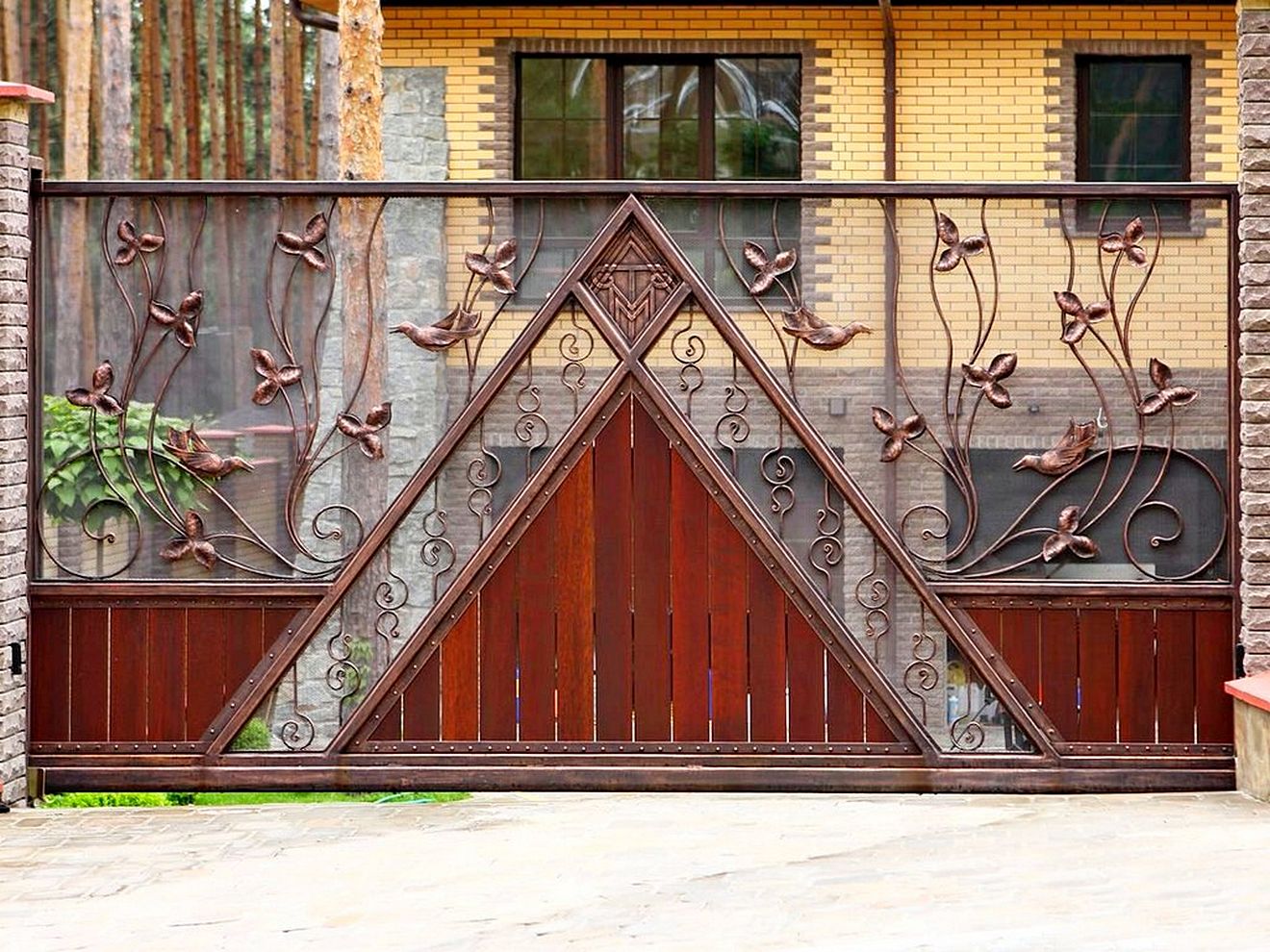

Художественная и холодная ковка, оригинальные и простые проекты

Ворота, заборы, как и любые другие изделия из ковки могут выполняться без предварительного нагрева металла или с таковым. Данные технологии носят название холодной и горячей ковки. С помощью автоматизированного и ручного оборудования выполняется холодная ковка, которая отличается меньшей стоимостью, но при этом позволяет создавать только определенной конструкции элементы.

По горячей ковке используются наковальня и горн, а также требуется умение обращаться с металлом. Данный процесс трудоемкий и сложный, вот почему все изготовленные вручную ворота настолько дорогие.

Чаще всего используется холодная ковка, которая обладает такими достоинствами:

• много деталей можно создать за небольшое время или просто купить готовые;
• доступная цена готового изделия.

Недостатки технологии:

• при условии широкого производства возможен брак;
• чтобы изделия производить в условиях не производства, придется обзавестись широким спектром специального оборудования;
• полное отсутствие эксклюзивности за счет стандартного дизайна в массовом производстве.

Изготовление таких ворот и калиток производится посредством сбора всех конструктивных элементов, закрепление их с помощью сварки. В домашних условиях можно создать детали с помощью холодной технологии при использовании специальных форм или самодельных самостоятельно сконструированных механизмов.

Предприятия, которые элементы выпускают массово, имеют в наличии автоматизированное современное оборудование и инструмент. Для создания каждой детали применяется машинная обработка, станковая и специальными инструментами, что придает разнообразные формы готовым изделиям. Чаще всего применяется штамповка, что обусловливает стандартный дизайн. Добавление эксклюзивности в такую композицию достигается свариванием и составлением элементов в разнообразном порядке.

Как осуществляется процесс создания кованых ворот: инструменты и материалы

 Необходимо подготовить инструменты:

большой просторный рабочий стол: для изготовления нужно создать место, где можно будет расположить воротное полотно больших габаритов, важно, чтобы поверхность была ровной;

сварочный аппарат: весь процесс изготовления состоит из действий со сварочным аппаратом, кованые элементы обычно не фиксируются болтовым соединением;

инструменты для работы с металлом: ножницы, молот, кусачки, зубило, рашпиль, напильник, тиски, электродрель и др.;

болгарка для шлифовки: эффективно устраняет недочеты, образовавшиеся вследствие сварки, работы с металлом (резки, сверления);

инструмент для окрашивания: валики, кисти.

строительный уровень – нужно постоянно контролировать положение конструкционных элементов.

Что используют из материалов:

• профильные трубы 30х30 мм или 40х40 мм;
• стальные прутья;
• листовой металл – для глухих ворот;
• трубы квадратного или круглого сечения для опор: диаметр 80-100 мм или 80х80 мм, 100х100 мм;
• заглушки для столбов;
• лак или краска для защиты металла.

Подготавливают достаточное количество кованых деталей, которые будут составлять узор створки/полотна в процессе сборки.

Материалы для калитки

Для изготовления калитки своими руками используют различные материалы, каждый из которых имеет свои плюсы и минусы. Давайте изучим их подробнее:

Дерево

Древесина является одним из наиболее традиционных вариантов для изготовления ворот. Дерево предназначено для создания классического внешнего вида конструкции, с ним легко работать, при этом, оно стоит дешевле других материалов.

Плюсы:

• Деревянная калитка (ворота) создают ощущение уюта и уединения, что становится важным для людей, стремящихся к созданию теплой атмосферы и утонченного дизайна экстерьера.
• В случае правильного выбора древесины и финишной обработки, материал может прослужить долгие годы, радуя вас эстетичным видом.
• Вы можете покрасить деревянные ворота в любой цвет в соответствии с вашим дизайном.

Минусы:

Отсутствие финишной обработки приведет к быстрой деформации дерева по причине его растрескивания. Также, отсутствие качественной обработки станет причиной гниения материала.

Алюминий

Этот металл является популярным материалом для изготовления ворот. Он имеет приятный блеск и может быть окрашен по вашему желанию. Он также легок по весу и обычно изготовлен из переработанных материалов.

Плюсы:

• Материал устойчив к деформации, он не гниет и не ржавеет.
• Вы можете выбрать материал любой толщины в зависимости от выбранных целей и расставленных приоритетов.
• Дверная ручка и открывающие элементы могут быть интегрированы в алюминиевый корпус.

Минусы:

Не выявлены.

ПВХ

Этот материал традиционно используется для создания окон и дверей, в том числе, калиток. Корпус из поливинилхлорида может быть выполнен либо в общем массиве, либо в виде серии втулок, которые добавляются поверх существующих деревянных поверхностей.

ПВХ создает прочную непористую конструкцию, все элементы которой крепятся посредством клея.

Плюсы:

• ПВХ является популярным материалом по причине устойчивости к погодным условиям и ржавчине.
• Вы можете выбрать из широкой вариации цвета, либо покрасить изделие по своему желанию.

Минусы:

ПВХ легко деформируется, а потому сколы, трещины и царапины появляются уже в первый год эксплуатации.

Кованое железо

Кованое железо известно своей высокой прочностью и долговечностью. К тому же, изделия из кованого железа отличаются особой элегантностью, респектабельным видом. При желании вы можете окрасить изделие из кованого железа, сделав его элементом дизайна.

Плюсы:

• Материал может представлять собой дизайнерскую конструкцию. Не составит труда заказать кованые железные ворота, имеющие причудливые узоры, либо декоративные столбы, идущие поверх ворот.
• Материал прочен и обеспечивает высокую надежность вашей придомовой территории от нежелательного проникновения сторонних лиц.

Минусы:

• Хотя вы можете покрасить изделие из кованого железа, краска, как правило, быстро откалывается.
• Необходимо проводить шлифовку кованого железа каждые два года для поддержания его эстетичного вида.

Винил

Этот материал во многом заменяет дерево, выигрывая по разным параметрам. Во-первых, он не собирает воду, во-вторых, не подвержен деформации.

Плюсы:

• Нередко виниловые изделия изготавливаются таким образом, что полностью имитируют деревянную поверхность для создания утонченного, эстетичного вида.
• Винил, в отличие от дерева, не гниет и не деформируется под давлением погодных условий.

Минусы:

• Если вода никак не влияет на состояние винила, то сказать то же самое про солнечные лучи, увы, нельзя. Виниловые поверхности необходимо обрабатывать, чтобы они не утратили свой вид под воздействием ультрафиолета.
• Винил не экологичный материал и может быть вредным, особенно, для детей и животных.

Композит

Что примечательно в композите, так это то, что вы можете имитировать любой материал и использовать широкий потенциал цвета, стиля и формы.

Плюсы:

• Композитные ворота могут выглядеть, как каменные, вот только в отличие от использования камня, композит будет стоить значительно дешевле.
• Вес композитных изделий намного легче.

Минусы:

Значительных недостатков этого материала не выявлено.
