Причины, последствия и устранение: гидроудара в трубопроводе

Где и как устанавливать: рекомендации по монтажу

Компенсатор гидроударов имеет небольшие размеры, в корпус может поместиться лишь небольшое количество воды (менее 200 мл обычно). Устанавливается он в непосредственной близости перед источником появления гидроудара: шаровым краном, водяной гребенкой, на шланге к стиральной или посудомоечной машине, после циркуляционного насоса, на гребенке теплого пола.

Компенсатор гидроударов устанавливается вблизи от потребителей или на гребенке

Крепить его можно в любом положении: вверх, вниз, в сторону

Для мембранных моделей только важно, чтобы был свободный доступ к ниппелю. Независимо от конструкции, не рекомендуется ставить устройство на длинных отводках от магистрали

Подводящий отрезок трубы должен быть максимально коротким

Подводящий отрезок трубы должен быть максимально коротким.

Правила монтажа компенсатора гидравлического удара

При выборе обратите внимание на максимальное рабочее и компенсируемое давление. Второй момент — диаметр подключения

Обычно это 1/2 дюйма, но есть и на 3/4 и дюймовые

Обычно это 1/2 дюйма, но есть и на 3/4 и дюймовые.

При подключении стиральной и/или посудомоечной машины на шланг устанавливается тройник. Один свободный выход тройника идет на машину, на второй устанавливают компенсатор гидроудара.

Что такое компенсаторы

Для прокладки отопления или водопроводной сети чаще всего берут полипропиленовые трубы. Они отлично зарекомендовали себя, потому, что обладают внушительным рядом положительных характеристик.

Но, при таком числе качественных показателей, они имеют существенный недостаток – при тепловом воздействии увеличиваются и провисают.

Это простые состыковочные конструкции, отличающиеся гибкостью, и визуально напоминают петлю. Но, они играют очень важную роль.

Компенсаторы для прокладки полипропиленовых сетей отопления компенсируют расширение трубопровода при резких повышениях температуры и давления.

Как правило, они стоят не много, а простота строения дает возможность легко поставить устройство в трубомагистраль. Так повышают надежность сети и продлевают длительность ее использования.

Способы защиты от гидроудара

Чтобы свести к минимуму вероятность возникновения гидроудара необходимо соблюдать правила монтажа водопроводных и отопительных коммуникаций. Но, только этого недостаточно. Для более полной уверенности необходим комплексный подход, соблюдение правил безопасности и технических инструкций.

Проще говоря, чтобы защитить трубопроводные системы от гидроудара необходимо:

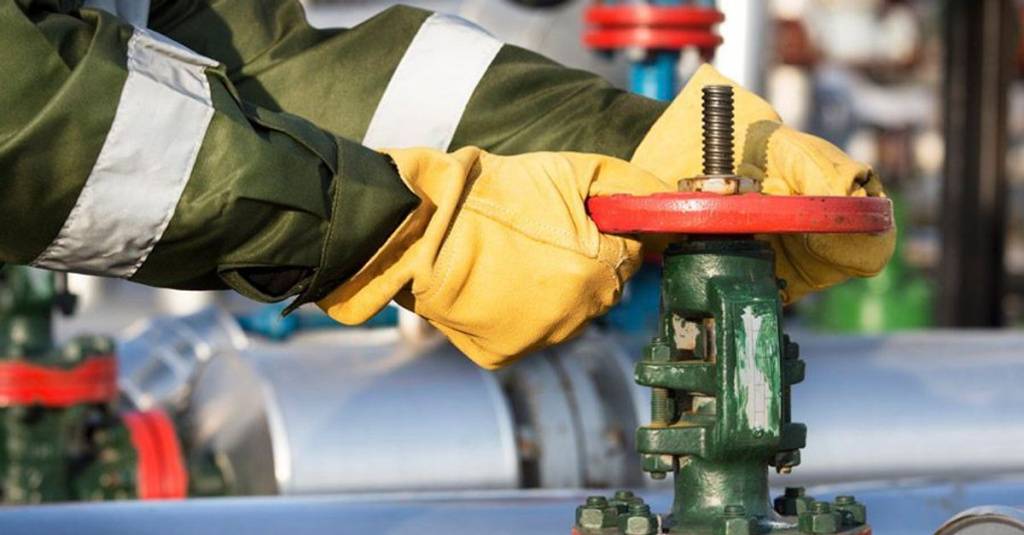

Плавно закрывать и открывать запорную арматуру.

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. Ударная волна, возникающая при этом процессе будет иметь незначительную силу, и следовательно, мощность гидравлического удара будет минимальной. Плавное открывание и закрывание запорной арматуры необходимо выполнять не только на промышленных объектах, но когда запускается водоснабжение и отопление в частном доме.

Использовать в системе амортизирующее устройство.

Такое устройство представляет из себя отрезок трубы из эластичного пластика либо каучука, которым заменяется часть жёсткой трубы. Монтируется оно перед термостатом по направлению движения рабочей жидкости. В случае возникновения гидравлического удара происходит растяжение стенок эластичного отрезка трубы, и сила гидроудара значительно гасится.

Использовать гидроаккумуляторы и демпферные устройства.

Гидравлический аккумулятор применяется для поддержания стабильного давления жидкости в трубопроводной системе. Такие устройства выполнены в виде металлического герметичного бака с расположенными внутри эластичной мембраной и воздушным клапаном. В момент возникновения гидроудара, эластичная мембрана перемещается – это позволяет вместить излишек жидкости. Когда давление нормализуется, уменьшается, то мембрана возвращается в исходное положение под воздействием воздуха, расположенного с обратной стороны.

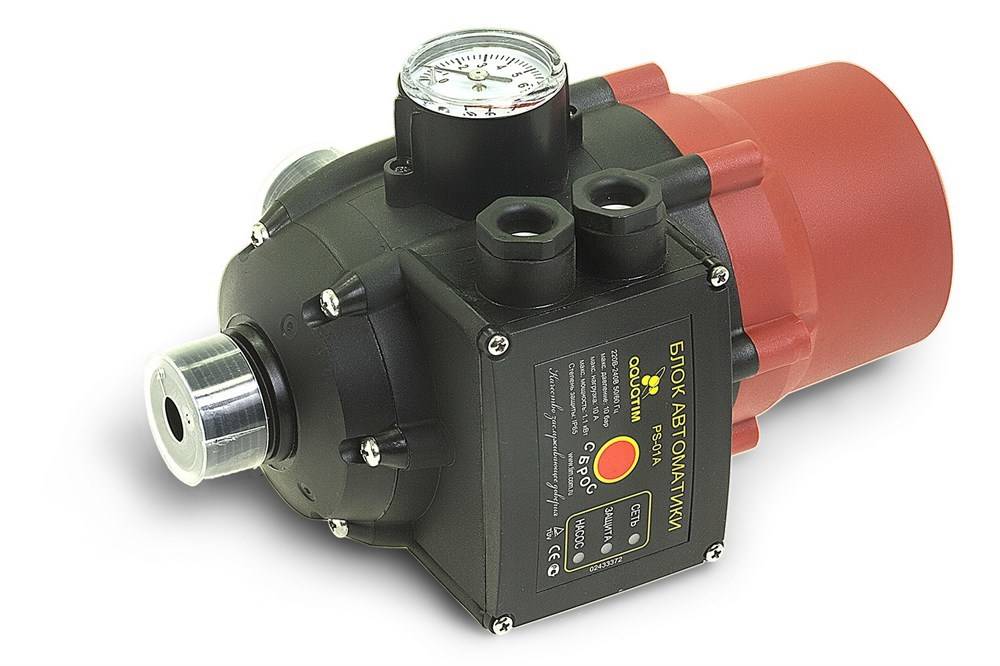

Специальные регуляторы, частотные преобразователи и прочие подобные приборы позволяют плавно регулировать снижение или увеличение скорости вращения насосных валов, которые влияют на скорость движения рабочей среды.  Это позволяет уменьшить силу воздействия и снизить риск появления гидроударов. Чтобы обеспечить плавный пуск и остановку насосов в современных системах применяются специальные клапаны, работающие под управлением электричества.

Также запорная арматура может закрываться автоматически, поэтому применяются автоматические устройства плавного открытия и закрытия арматуры. Конечно вся эта электроника позволяет исключить человеческий фактор, но ставит всю систему в зависимость от электричества. Такие системы необходимо оборудовать резервным источником электроэнергии.

Использовать байпас.

Байпас – это дополнительный участок трубопровода, который монтируется в качестве обходного канала и служит для регулирования пропускной способности трубопроводной системы.

Защитный клапан реагирует на скачки давления и предохраняет систему от гидроударов. Принцип работы таких устройств достаточно прост. Как только давление рабочей среды в местах установки клапанов превышает допустимое, то клапан сразу открывается и происходит сброс давления. Как только давление уменьшается и приходит в норму – клапан закрывается.

Также эти клапаны надо устанавливать рядом с насосом. Предохранительный клапан защищает насосное оборудование в случае непредвиденной остановки в момент отключения электричества.

Применять воздушные клапаны (воздухоотводчики).

Данные устройства необходимы для успешной борьбы с воздушными пробками, которые являются одной из причин возникновения гидравлических ударов. Воздушные клапаны отводят газы из трубопроводной системы, образовавшиеся в процессе работы.

Скорость движения рабочей среды в трубопроводе большего диаметра меньше, чем в трубах с маленьким диаметром. Следовательно, уменьшается возможность возникновения гидроудара. Однако, этот способ гораздо затратнее, так как стоимость труб большего диаметра гораздо выше.

Чтобы избежать последствий, возникающих после гидроударов, необходимо выполнять все рекомендации специалистов. Тем самым защитить всю трубопроводную систему от возникновения гидравлических ударов. Это позволит обеспечить бесперебойную и эффективную работу системы на протяжении длительного времени.

Способы защиты от гидроудара

Для чего нужен проект водопровода

Протяжённость водопровода даже в частных домах разная. Каждый метр на прямой траектории добавляет углу наклона трубы определённый градус. В первую очередь это необходимо для того, чтобы вода не застаивалась.

Прямой и тупой угол изгиба с разной степенью эффективности гасит гидроудар, который может стать причиной поломки дорогостоящего оборудования:

  • силового агрегата;
  • водонагревателя;
  • 2-контурного котла, обеспечивающего не только подачу воды к умывальнику, но и к системе «тёплый пол».

Чёткая геометрия хороша для исполнения декоративной отделки. При подключении сантехнических точек прямые линии труб не всегда актуальны. Каждый изгиб и угол наклона неоднократно просчитывается и выверяется проектировщиками.

Стоимость проекта дома с коммуникационными развязками незначительно дороже того, в котором удобства не предусмотрены. Во многих частных домах закладка трубопровода начинается ещё при закладке фундамента. Поэтапная сборка всех узлов в строгом соответствии со строительным планом – это лучшая защита дома от преждевременного разрушения, а водопровода от гидроудара. На расчётах экономить не рекомендуется, равно как и на найме профессиональных сантехников.

Если уж случилась беда, и произошла разгерметизация трубы отопления или теплого пола, то необходимо срочно произвести ремонт поврежденного участка. Обнаружить скрытую протечку в полу, стене или в земле можно с помощью тепловизора. занимается поиском утечек в системе отопления и на протяжении более чем десяти лет успешно помогает людям в решении данной проблемы.

Последствия гидроударов

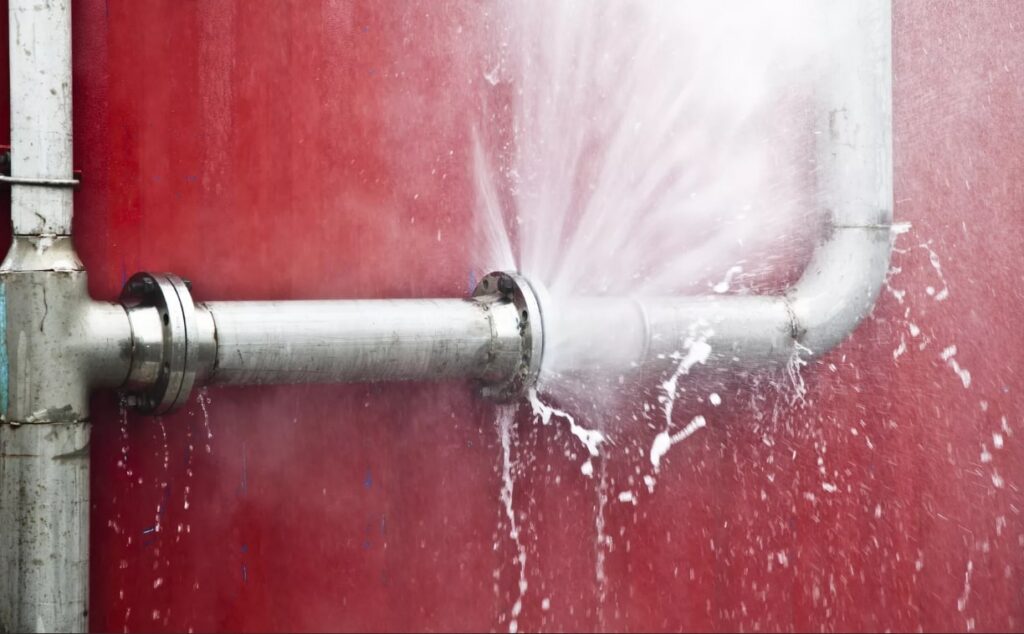

Серьезность гидроудара системы отопления не стоит недооценивать. Порой скачки давления настолько сильные, что их энергии хватает для того, чтобы разорвать металлические трубы. Про места соединений говорить не приходиться. Если контур собран из пластиковых труб, то под постоянным воздействием, места соединений расходятся. Обжатые трубы, просто слазят с металлических соединителей. Итак, первое последствие гидроударов – это разгерметизация системы отопления.

По цепочке это влечет за собой расходы, порой очень серьёзные. Так как вытекший теплоноситель в обильном количестве, начинает активно портить вам ремонт, мебель, проникать в стены. Последнее может привести к появлению грибка, вывести который потом просто архисложно. Это действительно серьезная проблема, из-за которой люди порой выставляют такое жилье на продажу. Скорее всего, вода дойдет и до соседей, поэтому владелец квартиры, где случилась авария, автоматически добавляет к своим расходам ремонт потолка и, возможно, поклейка обоев соседу снизу.

Кроме этого, может поломаться любая часть контура. Это может быть:

  • электрический насос;
  • котел;
  • манометр и другие.

Ситуация действительно, требующая принятия необходимых мер. Самое печальное – это то, что она возникает в работающей системе, а значит, в отопительный период. В это время любая поломка может привести к размораживанию системы, а серьёзные повреждения могут оставить без отопления десятки квартир.

https://youtube.com/watch?v=TTMS62xjnPg

Последствия гидроудара

  • 1. Если вы форсировали лужу или брод на приличных оборотах, то усилия коленвала может хватить на изгиб шатуна, а также более страшный вариант – разрушение поршня. Дальше может быть только хуже. Погнутый шатун, достигая своей нижней мертвой точки скорее всего либо заденет коленвал, либо стенку цилиндра и начнет их разбивать ( именно поэтому, если вы заглохли, то не пытайтесь сразу же заводиться). Кстати, при хорошем усилии, может лопнуть и сам коленвал.
  • 2. Если все же вы ехали медленно и на низких оборотах, то двигатель может просто остановиться. В такой ситуации лучше не пробовать заводить двигатель. Ниже рассмотрим порядок действий по определению степени урона, нанесенного гидроударом.

Где и как монтировать

Размеры устройств довольно компактные, что и определяет основные места для дальнейшей установки. При самостоятельной установке лучше проконсультироваться со специалистом.

  • водяные гребёнки, в том числе которые используются для подключения тёплого пола;
  • краны с шаровой заслонкой;
  • трубки, идущие к бытовой технике (посуда моющие, стиральные) – на шланг устанавливается тройник, один выход тройника идёт на машину, другой предназначен для компенсатора;
  • после места монтажа насоса циркуляционного типа;
  • устанавливать необходимо в близи от потребителя или непосредственно на распределительном коллекторе;
  • устанавливать гаситель на коротких отрезках, подводящих к трубопроводу;
  • запрещается устанавливать в местах, где может образовываться застой воды, чтобы предотвратить размножение бактерий;
  • устанавливать можно как вертикально, так и горизонтально. Главным требованием является свободный доступ к устройству, для возможности измерения давления в воздушной камере.

Причины гидроударов

На долю гидроударов приходится около 60% всех аварий на трубопроводах, произошедших при их непосредственном участии. Большая часть из них приходится на изношенные старые трубы, у которых всегда найдется слабое место.

Чем длиннее труба, тем сильнее гидроудар. Это следует из его природы: в протяженном трубопроводе воды умещается больше, вес ее способен вызвать более серьезный перепад давления. Поэтому, чем дальше находится перекрываемый вентиль, тем ощутимее гидроудар в трубопроводе. В этом отношении наиболее уязвимы трубопроводы водяных теплых полов, протяженность которых велика.

При монтаже водяных теплых полов используются трубопроводы большой длины

Чтобы избавить теплые полы от повреждений вследствие гидравлических ударов, термостатические клапаны, управляющие их работой, должны быть правильно установлены. Перекрытие циркуляции должно выполняться на входе трубопровода в пол. В этом случае после закрытия клапана вода, хоть и продолжает движение по инерции, но всего лишь создает за клапаном разрежение, не опасное для трубопровода. Практикуется одновременное перекрытие выхода трубопровода еще одним клапаном.

В былые времена при засилье винтовых вентилей гидроудары возникали значительно реже. Закрытие запорной арматуры нельзя было выполнить мгновенно, для этого требовался не один оборот рукоятки. С точки зрения безопасной эксплуатации это правильно.

Появление шаровых кранов привело к возможности выполнить ту же операцию значительно быстрее. Легкость движения рукоятки и достижение поставленной цели ее поворотом всего на 90 градусов вызывает соблазн поупражняться в скорости закрытия вентиля, что делать нельзя категорически. В результате резкая остановка потока жидкости испытывает трубопроводную систему на прочность.

Но вентиль не обязательно резко закрыть, чтобы получить гидроудар. Если из системы отопления плохо вытеснен воздух, то при взаимодействии воды с ним открытии крана приводит к аналогичному явлению. Вода трудно поддается сжатию, в отличие от воздуха. Последний при резком столкновении с находящейся под давлением жидкостью выполняет роль своеобразного амортизатора, упругого препятствия на ее пути.

Появлению гидравлических ударов способствует наличие в системе «разнокалиберных» труб. Если трубопроводы различного диаметра не «приведены к общему знаменателю» с помощью соответствующих переходников, скачки давления в процессе их эксплуатации неизбежны.

https://youtube.com/watch?v=dAZB_2XMvAU

Система отопления в многоквартирном доме

Здесь ситуация иная. Обладателю квартиры надо подстраиваться под технические особенности инженерной коммуникации отдельно взятого дома

И не важно, какой тип проводки использован: коллекторный, тройниковый (последовательный) или с проходными розетками. Преимуществом современного строящегося жилья является возможность проводить коммуникации в квартире по собственному усмотрению

Этого лишены обладатели старого жилого фонда (конечно, если очень хочется, то можно перестроить, но стоить это будет не дёшево, и разрешительной документации придётся собрать не мало).

Когда принято решение о замене водоснабжения — для начала необходимо тщательно продумать где и какое сантехническое оборудование будет находиться. Определились с типом монтажа, выбрали качественный материал труб и вспомогательных деталей.

И теперь самое главное

Не важно кто будет производить монтажные работы, последовательность узлов водопровода должен знать каждый специалист, чтобы в случае экстренной ситуации вовремя среагировать на неполадки

  • начинается водопровод от стояков холодного и горячего водоснабжения;
  • у каждого стояка есть свой отвод, первым устанавливается коренной кран;
  • далее, после запорной арматуры устанавливается фильтр «грязевик»;
  • следом устанавливают редукторы давления, чтобы уравновесить разность горячей и холодной воды;
  • затем устанавливают водоизмерительные приборы;
  • далее устанавливают обратный клапан;
  • для предотвращения попаданий мелких частиц в механизмы смесителя и другой техники после клапанов устанавливают промывной фильтр;
  • чтобы минимизировать возможность возникновения гидроудара в системе водоснабжения устанавливается компенсатор гидроудара;
  • в случаях, когда вода совсем низкого качества, в ней есть ржавчина или другие взвеси, которые не способен остановить фильтр промывной, следует поставить фильтр магистральный с особо тонкой очисткой.

Разберем подробнее ситуацию, когда привычным движением открывается кран с водопроводной водой. Когда кран открыт, вода по трубопроводу течёт с определённой скоростью. Как только закрывается кран, происходит резкое торможение водного потока. Давление начинает увеличиваться, так как сзади всё ещё надвигается большой столб воды под существенным напором. Сравнить это можно с резким торможением автобуса, когда все пассажиры резко поддаются вперёд всем телом.

При закрытии крана происходит резкое увеличение давления в водопроводе. И куда это потом будет деваться? Всё верно – оно распределяется по внутренней поверхности трубы. Труба вынуждена компенсировать увеличенное его своим растяжением – это называется ударным принципом.

К счастью, система водопровода многоквартирного дома – это большой и сложный механизм. Сечение труб общего стояка намного больше квартирного отвода. Тем самым давление в квартирном трубопроводе выравнивается вместе со стояковым. При закрытии крана вода начинает быстро двигаться от смесителя квартиры в обратном направлении. В этот момент у крана появляется зона понижения – это приводит к сжатию водопроводной трубы квартирного трубопровода. Как раз эта зона пониженного давления и представляет собой наибольшую опасность, так как в этот момент происходи разрыв однородности потока. Это похоже на эффект взрыва. Трубы квартирного водопровода сжимаются и происходит выравнивание в водопроводном стояке. Перепад жидкости между стояками выравнивается до первоначального значения.

На самом деле этот процесс занимает меньше секунды. Каких-то существенных повреждений он не принесёт, но неприятности в виде выдавливания прокладок в арматуре или выхода из строя контрольно-измерительного оборудования может обеспечить. Постоянные гидроудары со временем выведут из строя трубу, нарушат водоснабжение квартиру и другие «радости» будут обеспечены.

Конечно, можно установить только обратный клапан, который превращает прямой удар в непрямой, но это не убережёт от появления скачков. Редукторы ударов могут помочь только частично, так как рассчитаны на другие силовые воздействия. Поэтому, чтобы обезопасить себя и своё жилище лучше всего устанавливать специально разработанные устройства для борьбы с гидроударами.

Настройка и балансировка теплоснабжения

Компенсатор для полипропиленовых труб

Что такое компенсатор для полипропиленовых труб

Полипропиленовый компенсатор производится из статического полипропилена PPRC тип 3 (рандом сополимера — Poly Propylene Random Copolymer). Полипропиленовый компенсатор изготавливаются методом инжекционного прессования, и выпускается белого или серого цвета.

В процессе эксплуатации полипропиленовых труб, особенно это касается эксплуатации в системах горячего водоснабжения (ГВС) и системах отопления, неизбежно происходят различного рода деформации. Это происходит от того, что у полипропилена высокий коэффициент температурного расширения.

Компенсатор — это устройство, с помощью которого уравновешивают или компенсируют отклонения в размерах (изменение положения, влияние температуры, давления и других факторов), деталей при сборке, эксплуатации системы трубопровода.

Диаметр труб систем отопления или ГВС должен соответствовать посадочному диаметру муфт компенсатора, также должны совпадать внутренние диаметры. Как правило, в квартире или доме используются полипропиленовые трубы диаметром 20 или 25 мм. Использовать трубы большего диаметра считается нерационально, особенно если устанавливается котел с циркуляционным насосом.

Предпочтительнее использовать следующие диаметры труб:

  • При длине трубопровода до 10 м желательно использовать диаметр 20 мм.
  • Трубопровод протяжённостью 10-30 м — диаметр 25 мм.
  • При длине трубопровода свыше 30 м — диаметр 32 мм.
  • Для стояков применяют трубы 32 мм и более.

Компенсаторы PPRC бывают следующих типов:

  • Компенсатор Козлова.
  • П-образный компенсатор.
  • Петлеобразный компенсатор.

Компенсаторы монтируются как на горизонтальный трубопровод, так и на вертикальный.

Назначение компенсатора

Устройство принимает на себя всю нагрузку связанную с деформацией, предотвращает провисание труб, а также предотвращает негативные последствия гидроударов, тем самым сохраняя герметичность всего трубопровода. Все эти возможности компенсатора происходят благодаря его конструкции и амортизационным свойствам материала, из которого изготовлено устройство.

По завершению монтажа трубопровода с компенсаторами, необходимо обеспечить подвижность устройства на всём протяжении времени эксплуатации.

При невозможности соблюдения этих рекомендаций, необходимо использовать трубы с минимальным температурным расширением (например, армированные алюминием) и вложенными в утеплитель из вспененного полиуретана. Также, не лишним будет добавление одного или нескольких дополнительных компенсаторов.

Область применения компенсатора

Компенсирующее устройство устанавливается для защиты от теплового и линейного расширения в административных, производственных зданиях всех типов, жилых помещениях.

  • Магистраль подачи воды.
  • Устройство тёплых полов с водяным теплоносителем.
  • В системах отопления и горячего водоснабжения.

Технические характеристики компенсатора

Речь идёт о компенсаторах, изготовленных заводским способом. Устройства изготовленные самостоятельно (П-образные, Г-образные и др.) имеют те же характеристики, что и трубы из которых они изготовлены.

  • Материал изготовления — статический полипропилен.
  • Плотность — примерно 0,92 г/см.
  • Толщина стенок — не менее 4,5 мм.
  • Максимальный температурный режим — до 100 °C.
  • Рабочее давление — 16 атм.
  • Цвет компенсатора — белый, серый.
  • Диаметр — 20-110 мм.
  • Срок эксплуатации — 50 лет (по заявлению многих производителей).

Классификация компенсаторов

Компенсаторы делятся на две группы:

  • Естественные компенсаторы. Это устройства, работающие за счёт амортизирующих свойств материалов из которых они изготовлены. К таким компенсаторам относятся П-образные, петлеобразные детали, компенсатор Козлова.
  • Компенсаторы, изготавливаемые из упругих материалов. К таким относятся осевые, сильфонные, фланцевые, сдвиговые, универсальные и др. Другими словами те детали, от которых требуются повышенная прочность и долговечность эксплуатации. В основном эти детали применяются в промышленности.

Преимущества

  • Увеличивает бесперебойный срок эксплуатации трубопровода.
  • Допускает погрешность при монтаже трубопровода.
  • Сохраняется герметичность системы на всём протяжении эксплуатации системой.
  • Гасятся вихревые потоки возникающие внутри труб.
  • Защищает от гидроударов.
  • Защищает целостность трубопровода при нагреве теплоносителя.
  • Равномерно распределяется давление по всему трубопроводу.
  • Полная совместимость со всеми видами полипропиленовых труб.
  • Нагревание/остывание теплоносителя ни как не влияет на положение и геометрию трубопровода на остальных участках.

Способы предотвращения гидравлических ударов

Как правильно бороться с гидроударами?

Чтобы защитить трубы водоснабжения от гидравлических ударов (как разового, так и перманентного характера), необходимо нейтрализовать их негативное воздействие или хотя бы минимизировать его. Ознакомимся с несколькими эффективными способами.

Плавно перекрывать воду – поможет ли?

Согласно требованиям центрального водоканала отключать/включать следует только плавно. И правила, созданные для поставщиков промышленных масштабов, применимы и для обычных пользователей. В принципе, такое вот плавное включение или выключение продлевает длительность ударов.

Сила ударов остается прежней, но воздействует она не кратковременно, а как бы поэтапно, распределяясь на определенное количество отрезков времени. Как результат – суммарная сила гидроудара не меняется, в то время как его мощность заметно снижается. И если мы будем понижать/повышать показатель давления, объем или скорость движения воды плавно, то защитим тем самым контур от возможных повреждений.

Другой способ – модернизируем систему

Приведенные ниже действия, направленные на реконструкцию системы, помогут избавиться от постоянных гидравлических ударов.

  • По направлению движения воды устанавливаются специальные амортизирующие приборы. Другими словами, участок трубы, находящийся перед термостатом, меняется на аналогичный пластиковый участок (пластик, как известно, эластичен) или же их армированного каучука, стойкого к высоким температурам. Длина участка под замену обычно не превышает 30-ти сантиметров – этого вполне достаточно. Если длина трубопровода достаточно большая, то можете увеличить амортизатор примерно на 10 сантиметров.
  • В клапан-терморегулятор вводится шунт, просвет которого не превышает 0,4 миллиметра. Со стороны циркуляции воды в термостат ставится узкая труба с диаметром в 0,2-0,4 миллиметра. И если система будет работать нормально, то шунт никаким образом влиять на работу не будет, а вот если давление повысится, то он плавно снизит показатель. Разумеется, сделать все это сможет только специалист, отлично разбирающийся в термостатах. Людям неопытным браться за это не нужно.

Обратите внимание! Шунтирование применимо исключительно для систем с новыми трубами, выполненными из качественного материала. А вот различные примеси и ржавчина очень быстро засорят небольшое отверстие. Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления

Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления

В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет

Также для устранения угрозы гидравлического удара можно использовать предохранительный клапан, который будет выпускать определенное количество воды в случае избытка давления. В результате нагрузка на оборудование, да и на сам материал, снизится. Необходимо лишь настроить функцию, при которой будет функционировать клапан. Ведь если параметр открытия будет чересчур высоким, то предотвращения гидроудара не выйдет.

Последний вариант. В локальных водопроводах (речь идет о частных домах) гидроудар в системе водоснабжения нередко предотвращается с помощью разного рода гидроаккумуляторов. Обычно эти приспособления идут в комплекте с насосными станциями и выполняются в виде емкостей объемом от 30-ти литров, разделенных внутри на 2 части (для жидкости и воздуха) посредством специальной мембраны из каучука. Если давление растет, то в первое отделение поступает вода, а во второе, соответственно, воздух. Гидравлические удары, к слову, также «скидываются» в этот резервуар. А когда напор нормализуется, гибкая перемычка выталкивает воду, растянувшую ее, обратно в систему. По статистике, это самый эффективный способ защиты от гидроударов.

Видео – Гидроудары

Как мы выяснили, гидравлические удары возникают, если система спроектирована неправильно или же не соблюдаются эксплуатационные нормы. И пусть шум вас не настораживает, но негативные последствия, описанные в приведенном ниже видео, насторожить просто обязаны. Поэтому причины лучше устранять заранее – так вы немало сэкономите на ремонте.

https://youtube.com/watch?v=eMGA5TNxfW4

Причины возникновения гидроудара

Физическая природа этого явления кроется в полной утрате или существенным снижением пропускной способности водопроводов, вследствие которой и повышается давление жидкости в системе.

В домах, где были неграмотно спроектированы и обустроены инженерные коммуникации, нередко можно услышать в трубопроводе характерное постукивание и щелчки.

Они являются внешним проявлением гидроудара и возникают, когда в замкнутой системе внезапно прекратилась циркуляция жидкости, а затем также внезапно возобновилось ее движение.

В роли естественных препятствий трубопровода часто выступают воздушные пробки, переходники с большего диаметра на меньший, либо установленная запорная арматура

Если на пути движущегося с определенной скоростью потока воды возникает препятствие, его скорость перемещения замедляется, а объем продолжает увеличиваться. Не находя выхода, он формирует обратную волну, которая, сталкиваясь с основной водной массой, повышает давление в системе. Иногда оно может достигать порога в 20 Атм.

Ввиду герметичности магистрали скопившемуся объему деваться некуда, но мощная энергия все равно стремится найти выход во внешнюю среду. Возникающая в результате такого столкновения сила удара и создает опасность разрыва трубы, которая не обладает достаточным запасом прочности.

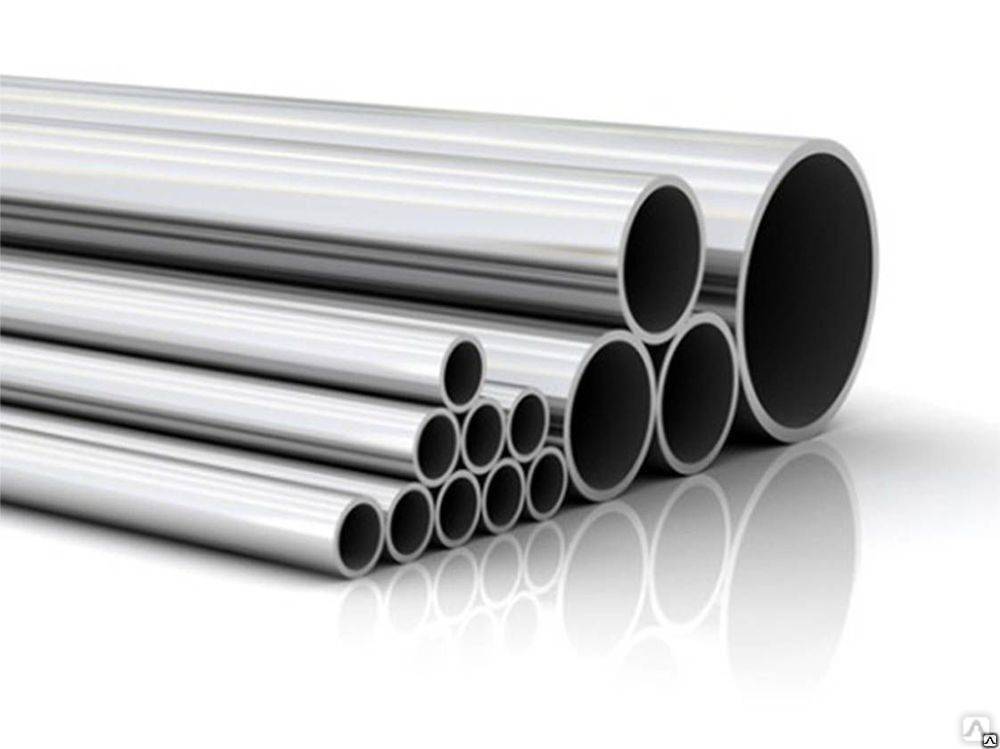

По этой причине для обустройства системы необходимо использовать адаптированные под водные сети бесшовные водо-газопроводные трубы, соответствующие ГОСТу 3262-75, либо напорные металлопластиковые аналоги, произведенные согласно ГОСТу 18599.

От перманентного воздействия водной энергии и сам трубопровод, и жесткие элементы системы постепенно или быстро станут разрушаться

Основными факторами, провоцирующими возникновение гидроудара в трубах, являются:

  • перебои в работе или выход из строя циркуляционного насоса;
  • присутствие воздуха в замкнутом контуре системы;
  • перебои с подачей электроэнергии;
  • при внезапном перекрытии запорной арматуры.

Кратковременное повышение давления в замкнутом контуре вследствие нагнетания жидкости свыше положенной нормы может возникнуть, если при включении насоса крыльчатка начинает свое движение с больших оборотов.

В последнее время при обустройстве автономной системы отопления вместо старых вентилей и задвижек все чаще применяют шаровые краны, устройство которых не предусматривает плавный ход.

Их способность оказывать быстродействующий эффект имеет обратную сторону, являясь одной из самых распространенных причин гидроудара.

Если при запуске системы из нее не выпустили воздух, в момент открытия шарового крана возникает столкновение воздуха с практически несжимаемой жидкостью

В плане безопасности винтовые краны являются более предпочтительными, поскольку за счет поэтапного раскручивания буксы обеспечивают плавное открывание/перекрывание запорной арматуры.

Аналогичная ситуация возникает и когда перед запуском системы из контура не выпущен воздух. В момент открытия крана вода сталкивается с воздушной пробкой, которая в условиях замкнутой системы выступает своего рода пневматическим амортизатором.

Краткое описание

Весьма распространенный гидравлический удар в обустроенной системе качественного отопления представляет собой своеобразное явление, которое базируется на нормах динамики разных веществ. Само проявление отличается тем, что при периодическом изменении скорости движении потока рабочей жидкости наблюдается повышение показателей давления. В качестве главного теплоносителя выступает вода, основным показателем которой является несжимаемость. В период циркуляции заправленного теплоносителя по трубопроводам и нагревательным элементам на его пути могут возникать различные гидравлические препятствия. В большинстве случаев это повороты, резкие перепады диаметра трубопроводов, а также арматура запорно-регулирующего типа.

В созданных неблагоприятных условиях теплоноситель может повредить те элементы, которые представляют потоку сильное гидравлическое сопротивление. Это могут быть конвекторы, повороты труб, различные приборы, радиаторы и даже теплообменники котлов.

Авария вполне может возникнуть в результате постепенного износа эксплуатируемой конструкции и ее элементов либо в результате внезапного воздействия сильного скачка показателей. Во всех ситуациях последствия гидроудара влекут за собой материальные растраты на ликвидацию протечки. Чтобы самому не оказаться в такой ситуации следует понимать базовые причины образования гидроудара. Последствия аварии всегда непредсказуемые, начиная от самой обычной поломки циркуляционного насоса и заканчивая масштабным затоплением всего дома. Все зависит от качества и мощности системы.

Самые распространенные последствия воздействия гидроудара
