Нагревательные маты
Нагревательные или термоматы – еще один способ обустройства электрического теплого пола.
В этих системах, как и в предыдущем варианте для обогрева помещения используется тепло, которое выделяет проводник в процессе протекания по нему электрического тока.
Отличие в том, что сечение кабеля намного меньше, и он закреплен на специальной синтетической сетке. По сути, термомат – это готовый теплый пол, который нужно только раскатать на поверхности и подключить к сети.
Нагревательная жила кабеля окружена экраном, изоляцией и специальной защитной оболочкой. В продаже можно найти системы с одно или двухжильным кабелем.
Первые испускают большее количество электромагнитных волн, поэтому их лучше не укладывать в комнатах, где люди проводят большую часть своего времени.
Кроме того, при монтаже одножильного кабеля требуется, чтобы укладка завершалась там же, где и начиналась. Для систем с двужильным проводом это необязательно.
В процессе монтажа нагревательные маты размещаются в слой клея под напольное покрытие, что позволяет избежать значительного увеличения высоты пола.
Их можно укладывать поверх готовой стяжки или старого кафеля. Вариант монтажа электрических теплых полов из термоматов под плитку можно считать лучшим из всех существующих.
Плиточный клей в процессе укладки легко проникает через сетку и надежно фиксирует облицовку. При этом сетка из стекловолокна не только удерживает нагревательный кабель, но и дополнительно армирует покрытие.
Система обогрева “утапливается» в слой клея и практически не оказывает влияния на уровень пола.
Такой способ очень хорош при проведении косметического ремонта или тогда, когда увеличение высоты пола недопустимо.
Термоматы представляют собой сверхтонкий нагревательный кабель, уложенный на специальную сетку. Такой теплый пол достаточно раскатать на основании, закрепить и подключить к источнику питания
Выбирая термоматы в качестве отопительной системы, нужно знать, что нагревательное оборудование должно располагаться только на свободной площади.
То есть маты нельзя укладывать под бытовой техникой, крупными предметами мебели без ножек и т. п. Связано это с тем, что теплоотдача кабеля на таких участках будет серьезно затруднена, прогретый воздух будет возвращаться к проводнику, вызывая его перегрев.
Со временем это обязательно приведет к выходу системы из строя.
Таким образом, мощность теплого пола из нагревательных матов определяется не величиной комнаты, а размерами так называемой свободной площади.
Кроме того, необходимо учитывать еще и особенности помещения, в котором будет работать система. Для сухого мощность нужна меньше, для влажного, соответственно, больше.
Влияет на конечный результат и расположение комнаты, которая может находиться на первом или последнем этаже, назначение системы обогрева, вспомогательная она или основная, и еще целый ряд дополнительных факторов.
Таким образом, при выборе термоматов следует обязательно проконсультироваться со специалистами.
Для обеспечения эффективной работы теплого пола из нагревательных матов их оснащают терморегуляторами, отключающими нагрев при достижении заданной заранее температуры.
Сигналы к устройству поступают от температурных датчиков, анализируя их значение, регулятор принимает решение о включении/выключении системы.
Система управления встраивается в теплый пол на этапе монтажа. Существует несколько типов терморегуляторов, различающихся по своим характеристикам.
Поэтому подобрать оптимальный вариант не составит труда.
Термоматы считаются одним из лучших вариантов обустройства теплого пола под плитку. Небольшая толщина системы позволяет укладывать ее не только на новую стяжку, но и на старый кафель и подобную ему основу
К числу преимуществ нагревательных матов относят:
- Простоту установки, поскольку отсутствует необходимость укладывать дополнительную стяжку.
- Универсальность. Теплый пол из термоматов может быть смонтирован под ламинатом, натуральной пробкой, паркетом, плиткой и другими материалами.
- Безопасность для человека. Опасное электромагнитное излучение отсутствует.
- Возможность установки в любом по высоте помещении, даже в самом низком. При монтаже высота пола почти не изменяется.
Главным недостатком термоматов считается их относительно высокая стоимость.
Однако нужно понимать, что покупая нагревательные маты не придется тратить средства на обустройство стяжки и проведение связанных с этим дополнительных работ.
Таким образом, итоговая стоимость обустройства теплого пола может оказаться вполне сопоставимой с ценой кабельной системы.
Кабельный тёплый пол
Нагревательным элементом здесь выступает специальный кабель, который преобразует в тепло проходящее по нему электричество. Причём в кабельных нагревательных элементах могут встречаться разные кабели: одножильные, двужильные или саморегулирующиеся:
- Одножильный кабель включает единственную нагревательную нить, её концы сводятся рядом при монтаже и один из них соединяется с фазовым токонесущим проводом, а второй с нулевым.
- В двужильном кабеле присутствуют две нити, поэтому его монтаж не должен сводиться к закольцовке, а использует «тупиковый» способ прокладки.
- Разновидностью двужильного кабеля является саморегулирующийся кабель, который способен регулировать степень выделения тепла на разных своих участках. Его часто используют для защиты труб от замерзания и в системах снеготаяния.
- Нагревательным матом называется одножильный или двужильный кабель, который закреплён на монтажной сетке с определённым шагом. Его достоинством является то, что его можно вмуровать не только в стяжку из бетона, но и в прослойку плиточного клея в ванной комнате, если там используется именно такое финишное покрытие. Благодаря этому можно уменьшить толщину пола в бане и ускорить процесс монтажа.
Электрические системы обогрева пола, основанные на кабельных нагревательных элементах, хороши тем, что из них удобно выполнить любую конфигурацию зоны нагрева (нагревательные маты, увы, похвастаться этим не могут).
Любые кабельные конструкции достаточно быстро (за 10-15 минут) нагреваются и способны 4-6 часов непрерывно отдавать тепло.
Лучше всего под любое каменное покрытие (керамогранит, керамическая плитка и т. д.) монтировать именно кабельные системы.
Особенности теплых полов
Еще немаловажное преимущество теплых полов, это несколько режимов его работы:
как основной обогрев
как дополнительный, только в качестве комфортного тепла
При наличии такого обогрева во влажных помещениях, в ванной комнате, вы надежно будете защищены от образования плесени и грибка.
А сколько свободного места у вас появится в комнатах при отсутствии батарей и радиаторов отопления.
Перед покупкой очень важно правильно рассчитать свободную площадь под теплый пол, т.е. то место, где нет никакой стационарной мебели. Сюда можно включить:
Сюда можно включить:
шкафы
холодильник
стиральную машинку
саму ванную
Также не забывайте про минимальные отступы от стен.
Не забывайте, что укладывать электрические полы непосредственно на деревянное основание нельзя.
Для этого сначала потребуется уложить аквапанели, а уже затем маты или кабель.
Если нет аквапанелей, можно использовать асбестовую плиту.

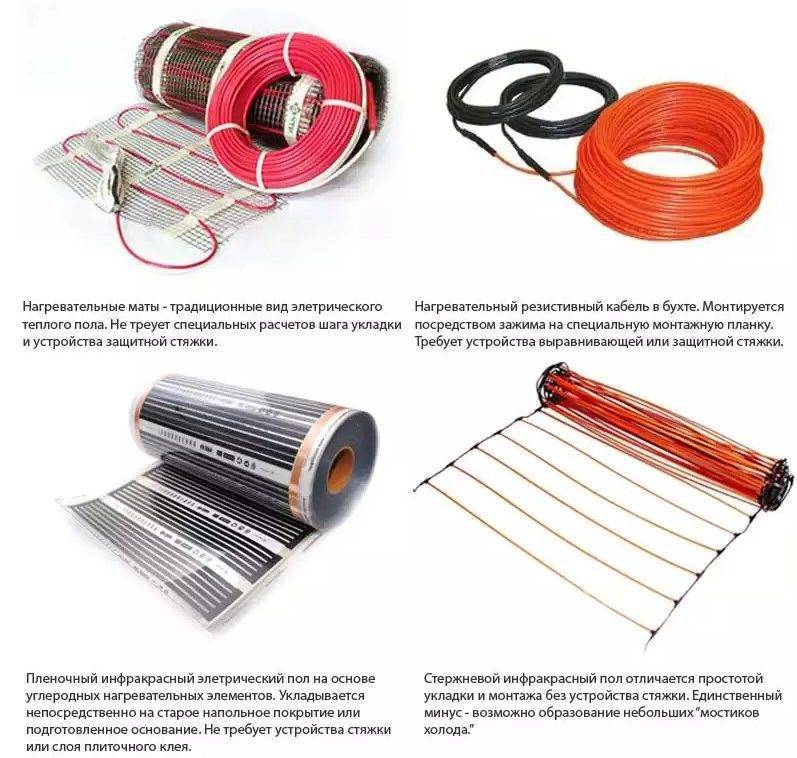

Какие бывают теплые полы?
Существует несколько разновидностей таких систем, различающихся принципом действия и основными характеристиками.
Как выбрать электрические теплые полы, чтобы они хорошо вписались в интерьер комнаты и служили долго и безпроблемно?

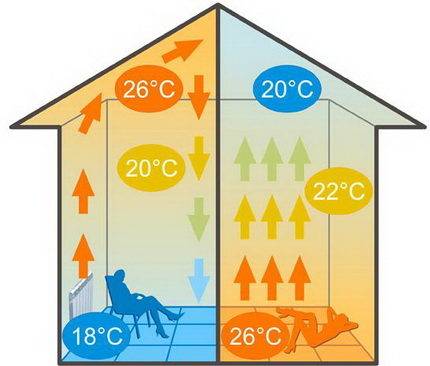

По сравнению с отоплением от радиаторов теплый пол дает более комфортное для человека распределение температур, когда внизу воздух теплый, а вверху – холодный
Все системы, нагревающие полы, по источнику потребляемой энергии можно разделить на две большие группы: водяные и электрические.
Первые осуществляют обогрев за счет разогретого теплоносителя, циркулирующего в трубах, проложенных под полом. Использование таких систем эффективно, но ограничено.
Чаще всего можно столкнуться с теплыми полами, работающими от электричества. Они могут использоваться как в качестве основного источника тепла, так и для локального отопления.
Технически все работающие от электричества системы представляют собой либо тэны, собранные в маты, либо систему нагревающихся кабелей.
Есть еще одна группа, так называемые инфракрасные полы. Они могут быть представлены пленочными моделями или конструкциями из карбоновых стержней. Все электрические теплые полы имеют общие свойства:
- Нуждаются в заземлении и термоизоляции.
- Обязательно оборудуются терморегулятором.
- Могут быть уложены только на сухое основание.
- Имеют длительный срок эксплуатации.
При этом системы теплого пола различаются конструкцией, количеством и качеством вырабатываемого тепла, взаимодействием с финишным покрытием и особенностями монтажа.
Рассмотрим более подробно каждую из систем.
Для обогрева помещения используется тепло, выделяемое нагревательным кабелем. При укладке элементы не должны соприкасаться, поэтому очень удобно использовать специальную подложку с ячейками для нагревателя
Виды и устройство кабелей электрических полов
Нагревательные кабели служат главным рабочим элементом кабельных систем и нагревательных матов. Они подразделяются на два типа:
- Одножильный;
- Двухжильный.
Оба вида имеют общее конструктивное устройство (в сечении). Внутри кабеля находится проводник определенного сечения, покрытый внутренним слоем изоляции. На внутренний слой изоляции смонтирована армирующая оплетка, придающая общую прочность изделию. Оплетка, в свою очередь, покрыта слоем наружной изоляции.

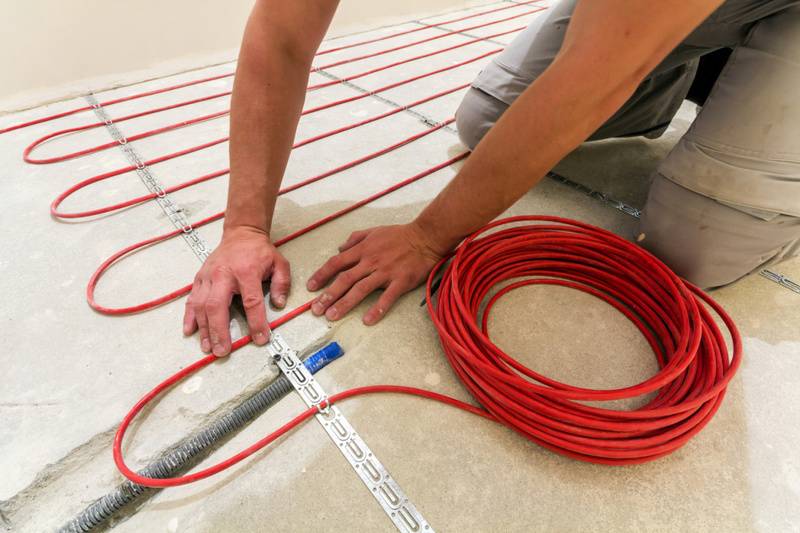

Монтаж обоих видов кабеля производится по одному алгоритму. Кабель укладывается с определенным шагом, закрепляется к поверхности пола различными способами. Алгоритм монтажа во многом схож с сооружением водяной системы подогрева пола.
Существует и отличие в методике монтажа. Одножильный кабель укладывается из расчета необходимости подключения обоих концов кабеля к источнику питания. Двужильный кабель замкнут с одной стороны, имеет два готовых к подключению конца кабеля.
Отдельные кабельные системы монтируются в бетонную стяжку, при этом толщина ее над кабелем должна быть не менее 30 – 35 мм для предотвращения растрескивания. Температура кабеля может достигать величины в 70 – 80С, это может вызвать значительное температурное расширение и повреждение бетонной заливки.

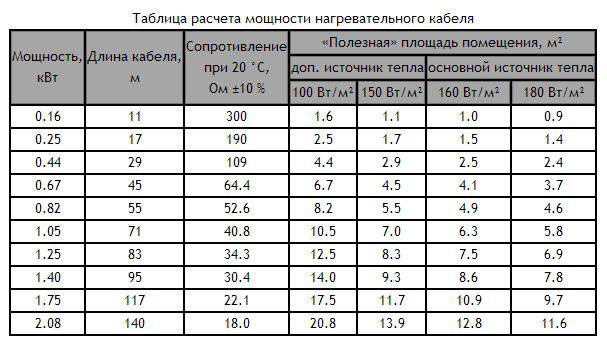

Тепловая мощность кабельных систем колеблется от 80 до 160 Вт/м2 теплого пола. Мощность подбирается исходя из характеристик помещения и вида напольного покрытия. Чем хуже проводит тепло материал покрытия – тем выше мощность системы подогрева. Кабельные комплексы нагрева снабжаются датчиком температуры и терморегулятором.
Отдельной группой нагревательного кабеля идут саморегулирующиеся системы подогрева. Устройство кабеля во многом схоже с классическим образцом, но вместо токопроводящей жилы используется жила из полупроводника, имеющего особые характеристики.
Величина сопротивления такого кабеля меняется пропорционально температуре воздуха окружающей среды. То есть при повышении температуры в отапливаемом помещении кабель остывает, при снижении – начинает нагреваться из-за увеличения сопротивления. Режим работы таких систем отличается экономичностью и более низким температурным напряжением.
На основе нагревательных кабелей производится еще одна конфигурация изделия для электрического подогрева пола – термические электрические маты.
Какой теплый пол лучше – сравнительная характеристика
В таблице сведены основные параметры для сравнительного анализа.
| Показатель | Водяной пол | Электрический пол | |||
|---|---|---|---|---|---|
| Кабельный | Кабельный в матах | Пленочный | Стержневой | ||
| Тип обогрева | Конвекция | Тепловое излучение | |||
| Время прогрева, мин. | 30-60 | 20-30 | 20-30 | 5-10 | 10-15 |
| Устойчивость к перегреву | – | + | + | + | – |
| Доп. оборудование | котел | – | – | – | – |
| Ограничения по установке | |||||
| – на балконе/ лоджии | – | + | + | – | – |
| – в частном доме/на даче | + | + | + | + | + |
| – в квартире | – (требуется разрешение) | + | + | + | + |
| Мощность на 1 м.кв. | Зависит от мощности котла | 180-220 Вт | 180-220 Вт | 25-45 Вт | 25-50 Вт |
| Питание/ топливо | Газ, твердое топливо, электри -чество | Электроэнергия | |||
| Метод монтажа | Мокрые работы | Мокрые работы | Мокрые работы | Сухие работы | Мокрые работы |
| Возможность демонтажа и повторного использования | – | – | – | + | – |
| Ограничения в установки | Не устанавливается под мебель и другие низкостоящие предметы | ||||
| Установка в большом помещении | + | (за счет стоимости электроэнергии) | |||
| – | – | – | – | ||
| Инерционность системы | высокая | средняя | средняя | высокая | низкая |
| Возможность регулировки температуры | – | + | + | + | + |
| Ремонто -пригодность | – | – | – | + | – |
| Требуется демонтаж всего пола | Проще благодаря отсутствию стяжки | Демонтаж | |||
| Влияние на высоту стен | до 150 мм | 50-80 мм | 30-50 мм | 5-10 мм | 20-30 мм |
| Вес системы теплый пол на 1 м.кв. площади | 200 кг | 30 кг | 30 кг | 2 кг | 30 кг |
| Скорость монтажа | 4-7 дней | 1-2 дня | 1 день | 1 день | 1 день |
| Время до начала эксплуатации | 7 дней | 7 дней | 7 дней | 1 день | 28 дней |
| Первоначальные вложения | низкие | низкие | средние | высокие | очень высокие |
| Эксплуата -ционные затраты | высокие | очень высокие | очень высокие | высокие | средние |
| Экономичность по сравнению с радиаторным отоплением | до 25% | до 50% | до 50% | до 70% | до 80% |
| Монтаж в помещении с высокой влажностью (в ванной, в бане) | + | Возможно с оговорками | Не рекоменд -уется | + | |
| Совместимость с напольными покрытиями | |||||
| – натуральная древесина (половая доска, паркет) | – | – | – | – | + |
| – ламинат | + | + | + | + | + |
| – линолеум | + | + | + | + | + |
| – плитка/ керамогранит | + | + | + | + | + |
| – ковролин | + | – | – | + | + |
| Излучение | нет | электромагнитное | инфракрасное | ||
| Популярные/ известные бренды | – | – | Devi, Теплолюкс | CalorIQue, Devi, K-Techno -logies (ТМ Caleo) | K-Techno -logies (ТМ Unimat), Felix (ТМ Excel) |
| Цена, руб/м.кв (средний диапазон) | 200-500 | 400-900 | 700-2000 | 1350-1700 | 1500-2685 |
| Расчетный срок службы, лет | 10 | 15-20 | 15-20 | до 50 | до 50 |
Материал подготовлен для сайта www.moydomik.net
Какой вид электрического пола выбрать?
Особенности выбора электрических теплых полов исходя из способа монтажа
Как мы уже отмечали выше для того чтоб определиться какой теплый электрический пол выбрать следует исходить из ваших возможностей. Поэтому давайте разберем каждый отдельный вариант способа монтажа и преимущества использования каждого из вариантов.

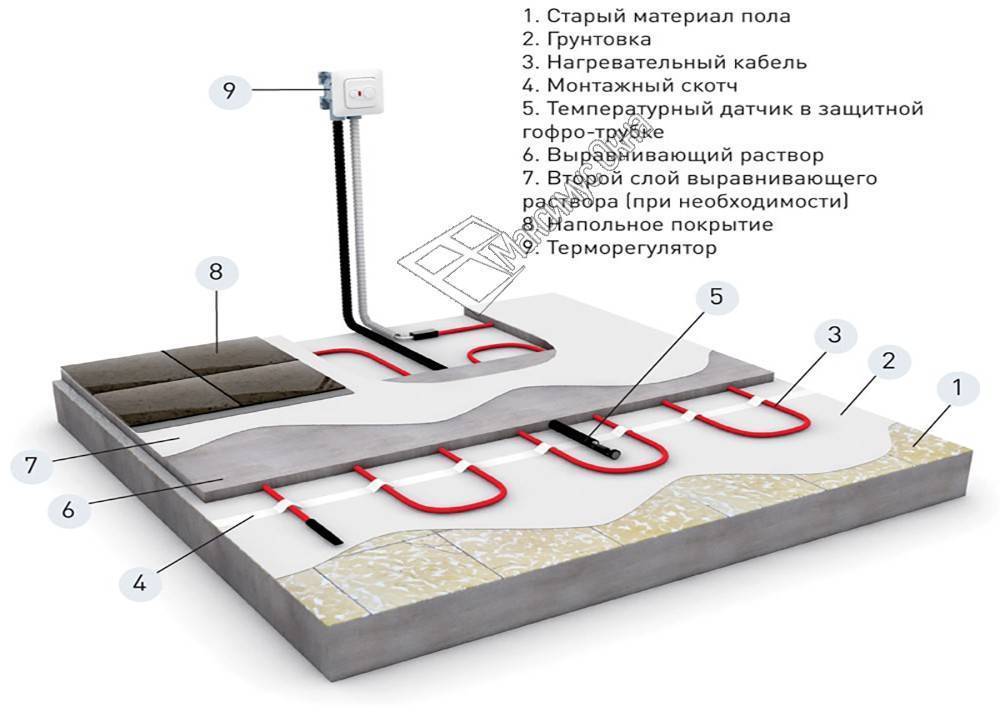

Монтаж теплых полов в стяжку
Одним из наиболее капитальных считается монтаж теплых полов под стяжку. При этом благодаря аккумулирующим свойствам бетона цикл включения и отключения теплых полов происходит значительно реже, распределение тепла по покрытию будет более ровным, а возможности по установке оборудования или мебели большой массы практически не ограничены.
Монтаж теплого пола в цементной стяжке
Итак:
- Наиболее часто для этих целей применяют кабельный одно- или двухжильный теплый пол. Он вполне способен нагревать поверхность до 70⁰С и даже при большом шаге укладки кабеля за счет распределения тепла по бетону выдает достаточно ровную температур.
- Так же для этих целей можно применить жидкостный электрический пол. Данный вариант более безопасен и имеет еще большую способность аккумулировать тепло. Кроме того, он не так требователен к правилам монтажа. По температурным возможностям и способности к регулировке оба эти способа практически идентичны.
- В пользу же кабельного теплого пола говорит в первую очередь цена, которая несколько ниже. Отсутствие воды снижает вероятность подтопления, хотя, учитывая объем воды в жидкостном электрическом полу этот аргумент не столь важен.
- Что касается ремонта, то здесь «палка в два конца». Кабельный пол вроде как должен быть надежнее в виду меньшего количества элементов. Но в то же время жидкостный электрический пол можно починить путем замены кабеля. При этом вскрывать стяжку для этого не надо. Это обязательно только в случае повреждения трубы.
Монтаж теплых полов под плитку
Если же вы не знаете какой электрический теплый пол выбрать под плитку, то здесь вариантов несколько больше. Но здесь в зависимости от материала теплого пола может значительно отличаться и технология монтажа плитки.
Монтаж теплого пола в слое плиточного клея
Итак:
- Под классический способ укладки плитки на клеящую смесь наиболее часто применяют аморфную металлическую сетку. Он не требует применения особых технологий, а благодаря своей структуре выступает и как дополнительное связующее звено.
- В последнее время под плитку все чаще применяют стержневой инфракрасный теплый пол. Он имеет неплохие характеристики и достаточно надежен. При этом в отличие от аморфной сетки он может выдавать температуры выше 28⁰С.
- Так же достаточно широкое применение в этих целях нашли тонкие нагревательные маты на основе греющего кабеля. Обычно они имеют небольшой шаг, что позволяет избежать перегрева отдельных участков пола.
- Так же под плитку можно монтировать капиллярные теплые полы. Но они могут служить только в качестве дополнительного подогрева в виду небольшого объема воды. Кроме того, они достаточно неравномерно распределяют тепло. Ведь на выходе из блока управления температура несколько выше чем на входе.
- Инструкция позволяет монтировать под плитку и пленочные инфракрасные теплые полы. Только в этом случае необходима укладка поверх теплого пола гипсокартонна или другой основы, на которую будет производиться монтаж. В противном случае плитка отвалится. Такой способ значительно снизит эффективность теплых полов ведь гипсокартон не обладает должной теплопроводностью.
Монтаж теплых полов непосредственно под напольное покрытие
Если же вас интересует какой выбрать теплый пол электрический для монтажа непосредственно под напольное покрытие – ламинат, паркет, ковролин, линолеум и т.п., то здесь выбор не так широк. Ведь это должен быть достаточно тонкий и не очень хрупкий материал. Хотя в этом случае всегда существует ограничения по установке тяжелых предметов на такой пол.
Теплые полы непосредственно под ламинатом
Итак:
- Для этих целей хорошо подойдет аморфная металлическая лента. Она не имеет большого количества соединительных элементов, проста в монтаже и энергоэффективна. При этом благодаря невысоким максимальным температурам она будет идеальным решением при деревянном покрытие пола.
- Так же достаточно широко применяются биметаллические и углеродные пленочные теплые полы. Они очень легко монтируются, что вы можете увидеть на видео и практически сразу готовы к использованию. Единственным их недостатком является большое количество соединений, к которым необходимо относится очень трепетно. Но это касается только углеродных инфракрасных полов.
Преимущества и недостатки пленочного материала
Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:
- Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
- Малое время, необходимое для проведения монтажных работ – всего несколько часов.
- Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
- Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
- Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
- Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
- Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
- Относительно невысокая стоимость монтажных работ.
- Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
- Возможность внедрить обогрев помещения в систему “умный дом”.
- Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
- Отсутствие негативного влияния на здоровье людей.
- Способность удалять из помещения неприятные запахи.
- Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
- Считается, что пленочные системы могут оказывать противоаллергическое воздействие.
Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.
Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется
Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:
- Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
- Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
- Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
- Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
- Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
- Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
- Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
- Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.
Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.
На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция
А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.
Видео — Видеообзор электрических теплых полов
Какой теплый пол выбрать в квартиру?
Мы упоминали ранее, что существует две основных разновидности конструкций: водный и электрический теплый пол. Какой выбрать для квартиры лучше – вопрос сложный. Рассмотрим особенности каждого вида, чтобы дать на него ответ.
Водяной теплый пол
Именно вариант, работающий с водой, является идеальным выбором для людей, которых пугает наличие дополнительного электромагнитного поля в квартире. Еще одной положительной чертой водяного пола является возможность использования данного типа вместо радиаторов, в качестве единственного элемента отопления, т.е. батареи можно будет убрать. Обогрев пола такой системой крайне эффективен и возможен при любом типе финишных покрытий.
Следует отметить, что для монтажа водяного пола придется обратиться к специалисту, при этом процесс работы может сильно затянуться, ведь пол устанавливается под стяжку. Это означает также и то, что для установки водяного пола придется провести капитальный ремонт, что требует больших денежных затрат.
Сама конструкция очень сложна, поэтому в небольших помещениях сооружать такую систему не имеет смысла, в отличие от отопления просторных комнат.
Существует еще один важный нюанс – процесс монтажа водяного теплого пола входит в перечень работ по перепланировке жилья, если необходимо внедрение в общедомовые инженерные коммуникации. Такое вмешательство способно нарушить систему отопления и водоснабжения во всем доме, поэтому получить разрешение на проведение монтажа теплого пола от труб отопления практически невозможно.
К счастью, существует и иной вариант конструкции, при котором система подогрева автономна. Подача воды в этом случае происходит из нагревательного котла. Однако стоит учитывать, что данный вариант возможно реализовать не в каждой квартире.
Значит, решив сконструировать такую систему в многоквартирном доме, необходимо узнать, можно ли устанавливать теплый пол в квартире в принципе, а также согласовать работы с управляющей компанией.
Электрический теплый пол
С одной стороны, электрический теплый пол является понятным и доступным решением. С другой стороны, многообразие видов такой системы вызывает замешательство. Какой теплый пол в квартиру выбрать из предложенных на рынке вариантов? Попытаемся ответить.
Самый распространенный вариант электрического пола – конструкция, состоящая из греющих кабелей. Грубо говоря, из обычных электрических проводов. Сверху обязательно должен быть уложен толстый слой стяжки, поэтому кабельный пол требует проведения масштабных ремонтных работ.
Плюсом системы является возможность практически моментального равномерного прогрева помещений. Температуру нагрева легко настраивать при помощи терморегуляторов. Продвинутые модели позволяют даже включать механизм при помощи таймера, чтобы прогреть пол, например, ко времени прихода хозяина домой.
Кабельный пол продается в разных формах – в виде катушки или уже готовой «змейки» на каркасе. В любом случае справиться с монтажом такого покрытия самостоятельно – непростая задача не только из-за необходимости выполнить стяжку, но и в связи со сложностью самого процесса укладки кабельного пола и его подключения.
Второй вариант электрического теплого пола – инфракрасные пленочные системы. За сложным названием скрывается не менее сложная многослойная конструкция, главным элементом которой являются углеродные полосы. Это – идеальный вариант для тех владельцев жилья, которые не планируют проводить серьезные ремонтные работы, ведь для монтажа инфракрасного пола достаточно снять декоративное покрытие.
Такой теплый пол можно не заливать стяжкой благодаря его гладкости, маленькой толщине и невысокой максимальной температуры нагрева, которая обычно составляет не более 50 градусов.
Помимо пленки с нагревающими углеродными элементами существуют варианты с углеродными стержнями. Выбирая данный вид пола нужно быть готовым вмонтировать его в плиточный клей или стяжку.
Особенности стержневого теплого пола
Карбоновый теплый пол имеет вид матов. Мат содержит нагревательный элемент представляющий собой карбоновый стержень покрытый защитной оболочкой. Маты бывают одножильными и двухжильными. Стержневой теплый пол имеет ряд преимуществ:
- Карбоновый нагревательный мат проявляет высокую степень гибкости и устойчив к механическим повреждениям.
- Эксплуатационный срок системы по заявлениям производителей составляет 50 лет.
- Нагревательный мат соединяется параллельной схемой, что обеспечивает обычный режим работы системы даже при выходе нескольких стержней из строя.
- Благодаря высокому уровню теплоотдачи, карбоновый теплый пол можно использовать как в качестве дополнительного, так и основного источника тепла.
- Карбоновый нагревательный мат не оказывает нагрузки на перекрытия.
- Мат не подвергается вредоносному воздействию коррозийных процессов.
- Быстро и легко монтируется в помещениях с большой площадью.
- Может устанавливаться в комнатах с высокой степенью влажности.
- Нагревательный карбоновый мат обладает способностью к саморегуляции температуры нагрева пола.
- С такой системой сочетаются практически все типы напольного финишного покрытия.
Представленная система имеет единственный существенный недостаток – карбоновый мат монтируется только в слой плиточного клея или в тонкую бетонную стяжку, последующий демонтаж и перенос системы невозможен.
Какой обогрев выбрать
Во многом решение о целесообразности эксплуатации той или иной системы отопления зависит от типа отапливаемого здания
Но при выборе следует обращать внимание на следующие аспекты:. Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С
Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С
Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше
Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С. Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.
- Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С.
- Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.
Какой подогрев пола лучше, с помощью трубопровода или кабеля? При выборе решающим является возможность проведения капитальных работ (заливки стяжки, демонтажа старого напольного покрытия и т.д.), возможность использования газового или твердотопливного котла в качестве источника нагрева теплоносителя, необходимость в оформлении разрешительных документов и сроки эксплуатации системы. Помощь в подборе системы отопления также может оказать квалифицированный специалист.
Кабельный теплый пол
Виды электрических теплых полов под плитку
На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.
Теплый пол в качестве основного вида отопления
Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.
Давайте рассмотрим каждый из вариантов отдельно:
Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.
- Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
- Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.
Стержневые инфракрасные теплые полы
Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.
- Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.
- Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
- Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.
Монтаж пленочных теплых полов под плитку
Теплый пол в качестве дополнительного вида отопления
Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.
- Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
- Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
- Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.
Аморфно металлическая лента под плитку
- Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
- Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.
