Водопровод в частном доме: как провести воду из скважины, разводка своими руками, монтаж водоснабжения из колодца

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

Поверхностный насос.
Гидробак.
Реле давления.
Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

Близко к воде.
Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

Трубы, идущие от насоса к баку.
Штуцер (соединяет шланг и насос).
Адаптер 2-го входа.
Шланги: заборный и для полива.
Обратный клапан и фильтр.
Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

набор гаечных, разводных ключей;
рулетка;
изоляционные материалы;
строительный уровень;
прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

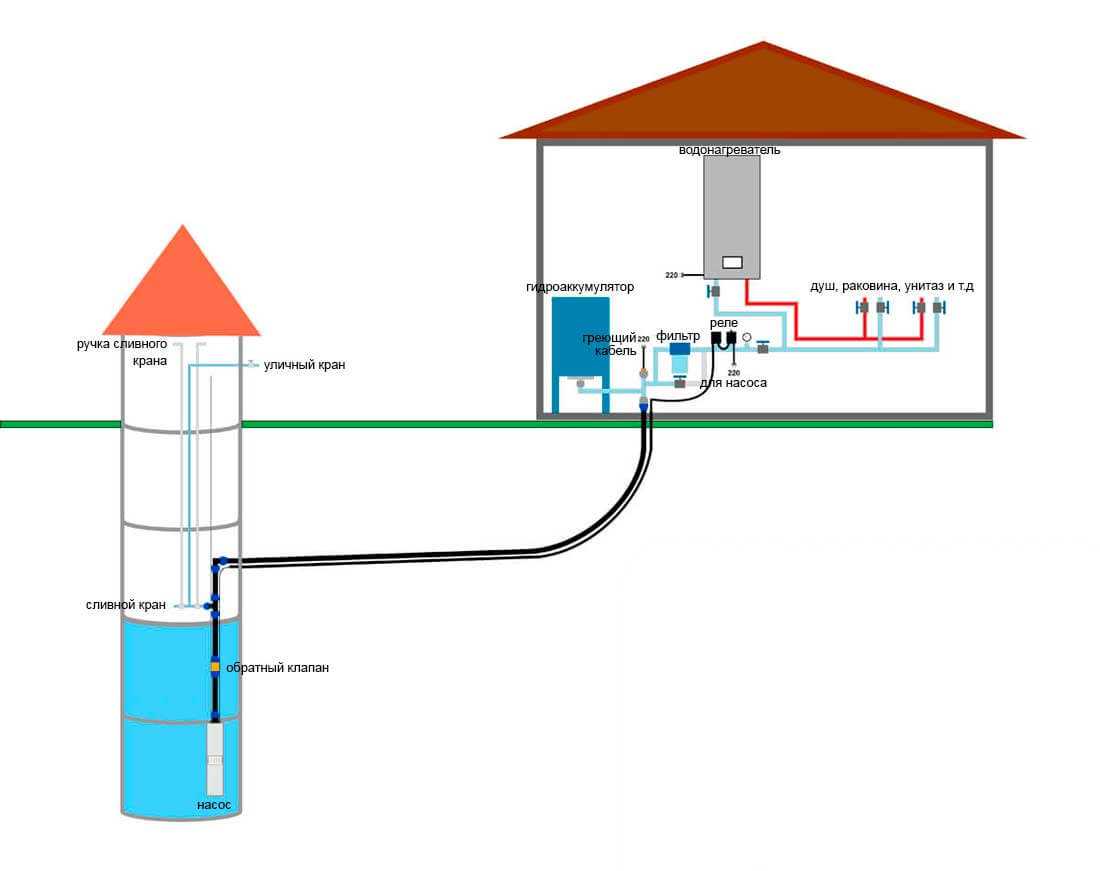

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

Погружной насос.
Трос (подвесной) диаметром от 3 мм.
Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
Фильтры для очистки грубых и тонких примесей.
Манометр, чтобы отслеживать функционирование насоса.

Современные материалы для монтажа водопровода в доме

Времена тяжелых стальных труб, которые постоянно ржавели, а монтаж водопровода в доме требовал работы целой бригады и уйму времени, прошли. Современные технологи дали нам возможность получить более практичные и легкие в монтаже материалы. Самыми распространенными, на данный момент, являются пластиковые и металлопластиковые трубы.

Для выполнения работ с помощью пластиковых труб понадобятся специальные соединительные муфты и фитинги для пластиковых труб. Процесс соединения может быть как чисто механический, так и с помощью специального паяльника или даже клея. Выбор остается за вами.

При определенной сноровке монтаж системы водопровода займет минимум времени. А после того, как вы завершите домашний водопровод своими руками, сможете давать консультации соседям или даже подзаработать, помогая им.

Также советуем прочитать:

Чугунные Ванны: Исключительная Прочность и Классическая Элегантность в Вашей Ванной Комнате

Как узнать стоимость асбестоцементных труб

Виды инженерной сантехники

Евролос Био Септик: Экологически Чистые Решения для Очистки Сточных Вод

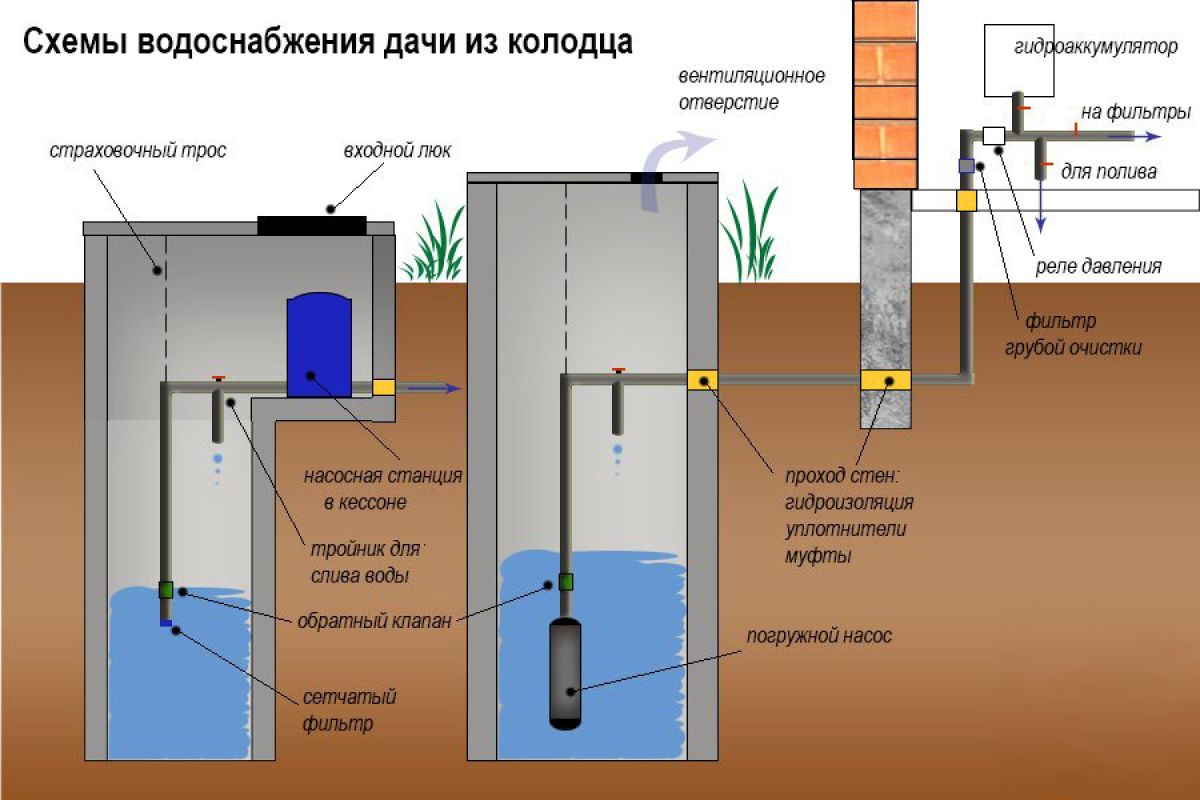

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Советы от строителей

Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
Делайте уклон в сторону крана при установке сливных кранов.
Применяйте резьбовые соединения.
Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

Выбор схемы.
Выбор материалов.
Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства

Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться. Примерно половину объёма будет занимать воздух

Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Подготовительные мероприятия

Схема подвода воды в дом из скважины, расположенной на участке, предполагает использование следующего оборудования:

Насосная станция.
Система для очистки поднимаемой воды, которую нужно установить на подающей трубе.
Водонагреватель и накопитель воды для обеспечения полного объема горячей воды.

В системе водоснабжения для подачи воды из скважины могут использоваться насосы двух видов:

Погружной насос, который опускается непосредственно в скважину и способен поднимать воду с глубины 200 метров.
Поверхностное оборудование работает на поверхности земли, поднимает воду с глубины не более 9 метров. То есть, это насос для скважины не погружной, его не опускают под воду.

Скважины внутри зданий

Оптимальным решением того, как можно провести воду в дом из скважины, является бурение шарфа в подвальном помещении дома или прилегающем отапливаемом подсобном помещении, что позволяет сделать прокладку труб минимальной длины, без необходимости проведения земляных работ или утепления их поверхности. Подключение системы водоснабжения частного или загородного дома из скважины своими руками значительно упрощается, а удельные затраты по сравнению с другими способами снижаются, ввиду отсутствия потребности в оборудовании кессона или альтернативной ему врезки адаптера.

Установка для бурения внутри дома

Устройство скважины для воды в подвале частного загородного дома или на даче, ввиду ограниченности пространства, следует выполнять при помощи малогабаритной буровой установки или выполнив абиссинский источник, в зависимости от необходимого расхода точек потребления. Водоснабжение дачного дома из абиссинской скважины при единственном водоразборе, можно сделать своими руками с минимальными затратами, если система подачи воды будет ограничена трубой, забитой в землю, и ручной помпой.

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка — для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Последовательность проведения работ

Согласно правилам, подсоединение к магистральной разводке, находящейся за границами земельного надела, должно осуществляться специалистами лицензированной компании. Однако стоимость врезки с их участием ощутимо высока. Из-за этого многие собственники нарушают порядок и врезаются собственноручно. Штрафные санкции их совершенно не пугают. Так как сами штрафы составляют в разы меньшую сумму, нежели цена за услуги, предоставляемые организациями. При самостоятельном подведении главное — не противоречить техусловиям и не нанести ущерб коммуникациям.

Первым делом владельцу предстоит определиться с методом подключения. Чаще всего процесс осуществляют с помощью хомутов-накладок, актуальных для труб из пластика и стали. Подсоединение производится посредством специальных приборов.

Чтобы выполнить врезку:

устанавливают хомут;
просверливают отверстие;
крепят вентиль в открытом состоянии, после чего закрывают.

Изучая материалы, как провести центральный водопровод в частный дом, сделать подвод к водопроводной сети, следует знать, что если колодец отсутствует, его необходимо обустроить собственноручно. Многие пользователи для этого выкапывают яму возле жилища, выкладывают ее кирпичом и накрывают люком. Если конструкция располагается на проезжей части, следует побеспокоиться, чтобы крышка была достаточно прочной и могла выдержать вес автотранспорта. Сооружение соединяют с магистральной разводкой, укладывая трубы в траншею на глубину ниже уровня промерзания грунта. Дно рва предварительно засыпают щебенкой и песком, что помогает защитить трубопровод от обледенения.

Прежде чем приступить к обустройству, необходимо подготовить документацию.

Получение техусловий на подведение к системе водоснабжения

За техническими условиями следует обратиться в компанию, с которой было согласовано строительство здания. Обычно в этой роли выступает архитектурный отдел. Специалисты учреждения разъяснят, кто именно заведует подачей воды. В данную организацию и потребуется подать соответствующие бумаги:

паспорт владельца жилья и земли;
заявку в 2-х экземплярах;
справку ЕГРН или другой документ, подтверждающий право собственности на участок;
генеральный план;
согласование осуществления работ;
расчет потребления ресурсов.

Техусловия выдаются заявителю в двухнедельный срок с момента формирования и передачи заявления. В них содержатся данные о предельной нагрузке на систему для определенного объекта, а также день планируемой врезки.

Подготовка проекта на подключение к водопроводным сетям частного дома

Представляет собой один из важнейших этапов в процессе присоединения к централизованной системе водоснабжения. Без этого документа заключение соглашения с водоподающей компанией невозможно. Доверить составление плана следует проектному отделу организации, поставляющей воду, или подходящей архитектурной фирме. В любом случае подготовленную документацию предстоит передать на утверждение в водоканал.

Также в обязательном порядке потребуется согласование с газовиками, поставщиками электричества и другими службами, чьи коммуникации находятся на территории участка (и поблизости). Плюсом ко всему необходимо заключение представителей СЭС и итоговое утверждение в архитектуре.

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Заключаем соглашение

По завершении всех требуемых действий и получения согласий необходимо обратиться к водоснабжающей компании с целью формирования договора. В данном документе отмечается список работ, которые обязуется выполнить организация, планируемые сроки и цена оказания услуг.

Использование дополнительного оборудования

Проводка воды в дом из скважины глубиной не более 8 метров, может сопровождаться использованием насосной станции, которая состоит из следующих элементов:

Насос, тип и модель которого подобран в соответствии с индивидуальными условиями.
Накопительная емкость.
Гидроаккумулятор мембранного типа.
Различные приборы для нагревания воды, включая ТЭНы и электрические бойлеры.

Насосная станция для скважины устанавливается для подачи воды непосредственно в систему водоснабжения. С помощью специального автоматизированного комплексного оборудования можно завести воду в дом из скважины и обеспечить нужный напор.

Оптимальной работы станции можно добиться при условии достаточно близкого расположения к точкам разбора воды. Это может быть цоколь или подвальное помещение, в котором есть отопление. Довольно часто выполняется подключение насосной станции к скважине своими руками, что позволяет сократить затраты.

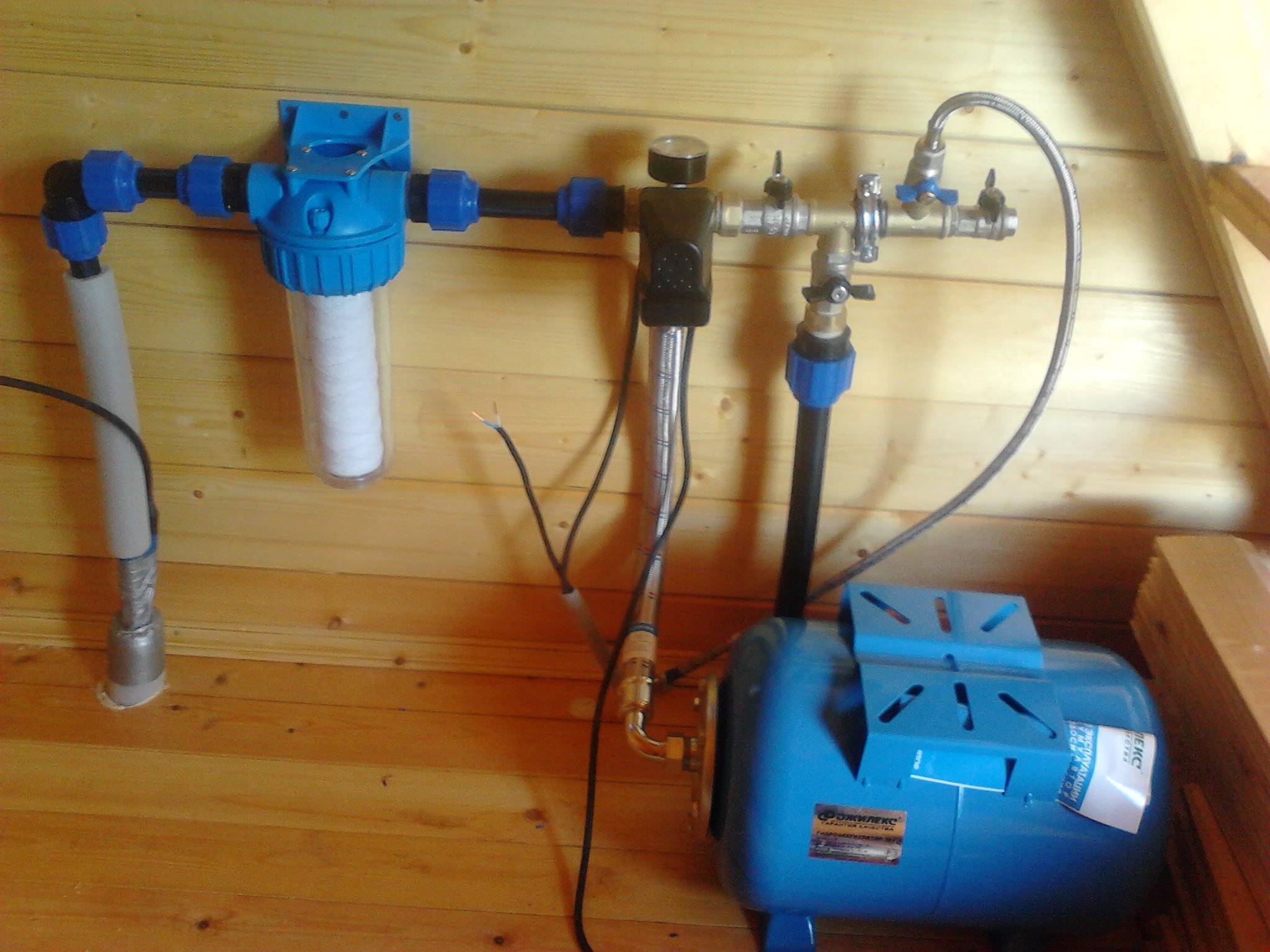

Подключение воды из скважины к дому выполняется по следующей схеме:

Подсоединяют трубу с бронзовым или латунным фитингом.
Подключают сливной кран и тройник.
Подсоединяют обратный клапан.
Далее подключают кран для подачи воды.
За краном следует фильтрующий элемент, в который вставлена металлическая нержавеющая сетка.
Затем подключают накопитель и реле давления.
После этого должен идти датчик сухого хода и фильтр тонкой очистки с переходником на трубу диаметром 250 мм.

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Схема разводки

Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

Повторяю из статьи в статью, нельзя раздельно планировать водоснабжение частного дома, за границами дома (наружный водопровод с источником водоснабжения) и внутри дома (внутренний водопровод дома). Обе системы взаимозависимы и планировать их (проектировать) нужно совместно. Почему, вы поймете из этой статьи.

Коллекторная разводка водопровода, о которой я неоднократно писал в статьях Коллекторная схема водоснабжения и Способы разводки водопровода в квартире, хорошо демонстрируется на рисунке.

На нём, видим одну трубу, по которой поступает вода в систему. От центральной точки, вода распределяется по потребителям. Центральной точкой схемы, которая является точкой распределения потока потребителям, является коллектор.

Коллектор это специальное устройство, предназначенное для равномерного распределения потока потребителям. Технически коллектор имеет один или два входа (ввода) и несколько отводов (выводов).

Важно отметить, что установка на отводы коллектора регулировочных или перекрывающих вентилей не является обязательной, а лишь дополняет возможности коллектора и позволяет перекрывать воду на время ремонта. Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно

Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства

Повторюсь, основное достоинство коллекторной разводки это равномерное распределение потока воды потребителям. Дополнительное преимущество, возможность управлять водоснабжением каждого сантехнического прибора отдельно. Однако, для частного дома, из-за особенностей водоснабжения, есть недостатки коллекторной схемы, которые могут перекрыть её достоинства.

Подключение к централизованным сетям

Централизованные сети имеют ряд преимуществ. Не нужно заботиться о насосах и устраивать насосную станцию, не требуется устраивать громоздкий накопительный бак, о чистоте и напоре подаваемой воды должна заботиться организация, предоставляющая услуги подключения водопровода для к частным домам и объектам.

Но это в идеальном варианте. Часто бывает, что напор воды недостаточен, вода загрязнена ржавчиной, требуются деньги на ремонт водопровода и приходят дополнительные счета. Кроме того, за воду, предоставляемую централизованно, обязательно придется платить по счетчику.

Зато не нужно копать колодец, траншеи и прочее. Отправляется заявка, получается разрешение на подключение и в течение нескольких дней спецтехникой прокапывается траншея для трубы водоснабжения, прокладывается труба, ставятся счетчики.

Выбор типа подключения определяется индивидуально. Если в вашей водонапорной сети вода поступает без перебоев, перепадов давления, загрязнений, то проще подключиться к централизованной сети.

Но при слабом давлении, гидравлических ударах и загрязнениях, вам придется устанавливать оборудование по регулировке напора воды, накопительные баки, мощные системы очистки. В этом случае логичнее замкнуть собственную систему на собственный источник водоснабжения.

Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Типовая схема водопровода частного дома

Основных схем всего две. Это последовательное распределение воды и коллекторная схема, при которой каждая точка водозабора имеет свою трубу и общий коллектор.

Схема оборудования для водоснабжения загородного дома

Последовательная схема подключения предполагает прокладку основного трубопровода и при помощи врезок тройников осуществляется последовательное подключение точек водоснабжения. Таким образом, напор воды на первой точке будет максимальным, при одновременном использовании нескольких подключений, напор воды на последнем подключении будет самым слабым. Схема экономична, проста в монтаже, достаточно надежна, но не рекомендуется при одновременном проживании более 2 человек.

Коллекторная схема водоснабжения отличается более сложным монтажом, высокой стоимостью, зато обеспечивает примерно одинаковый напор воды на всех участках.

Виды внутренней разводки водопровода

Типовая схема коллекторного водозабора выглядит следующим образом

Водоснабжение частного дома на схеме

Источник водоснабжения.
Водонапорная станция с гидроаккумулятором. Обязательно выбирайте модели с реле сухого хода во избежание порчи оборудования.
Распределительный запорный узел. Предназначен для распределения воды для технических нужд и домашних.
На ветку, выделенную для домашних нужд, устанавливается система водоочистки.
После фильтрации устанавливается разделение воды на холодную и горячую.
Устанавливается распределительный коллектор для холодной воды и запорными кранами на каждой ветке.
Труба с горячей водой подключается к бойлеру.
Монтируется распределительный коллектор для горячей воды.

Схема подключения скважины или колодца для водоснабжения дома

Системы-умягчители

Обширный класс устройств, предназначенных для снижения жесткости воды. Благодаря применению специальных засыпок системы этого типа могут обладать комплексным действием и способны также удалять из воды определенные количества железа, марганца, нитратов, нитритов, сульфатов, солей тяжелых металлов, органических соединений.

Активированный уголь уже давно применяется в водоочистке для улучшения органолептических показателей воды (устранения постороннего привкуса, запаха, цветности). Благодаря своей высокой адсорбционной способности активированный уголь эффективно поглощает остаточный хлор, растворенные газы, органические соединения. Однако, так как накапливающаяся органика трудно выводится из угля при обратной промывке, то возможен залповый сброс загрязнений в выходную линию. Для предотвращения этого явления засыпка из активированного угля требует периодической замены. В настоящее время для увеличения ресурса работы применяют активированный уголь из скорлупы кокоса, адсорбционная способность которого в 4 раза выше, чем угля, получаемого традиционными методами (например из древесины березы). Для борьбы с биологическим зарастанием применяют также специальные угли с бактериостатическими присадками, а также системы промывки обратным током.

Подводка водопровода в частном доме: 4 разводки
