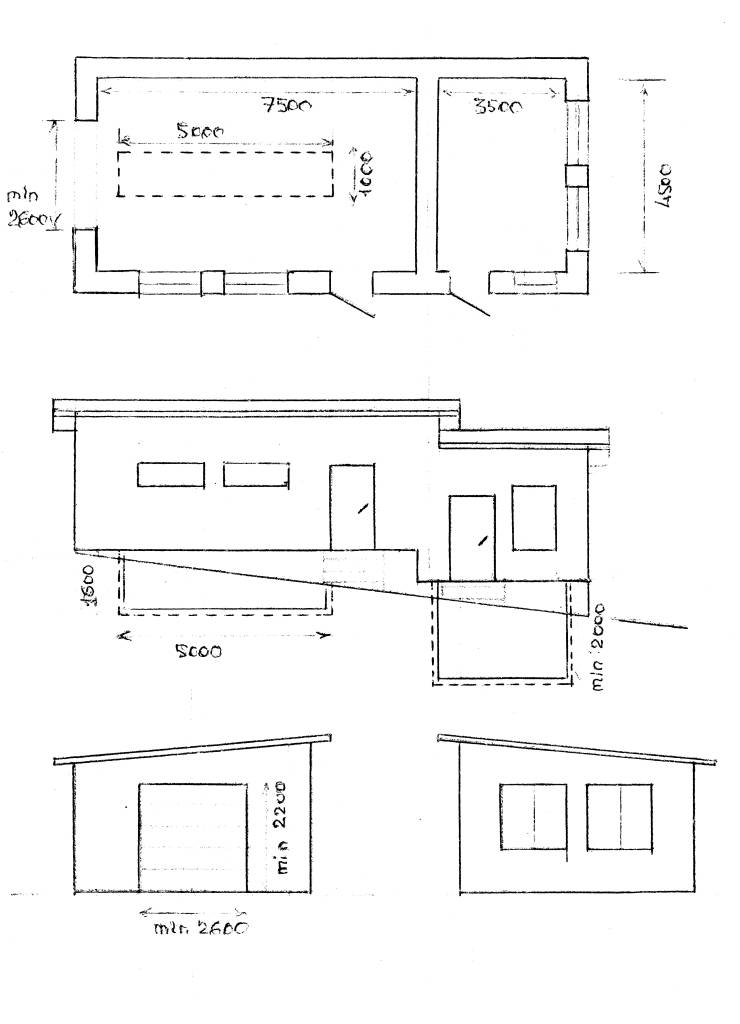

Гараж с подвалом и смотровой ямой: подробный проект

Отделочные работы

Отделка гаражных стен не требует от исполнителя особых умений, главное учитывать ряд нюансов и воспринимать работу, как прекрасную возможность приобрести необходимый опыт, ведь никто другой не будет оценивать качество выполненных работ.

Главной задачей отделочных работ в погребе является придание им нормального санитарно-гигиенического состояния

Как провести оштукатуривание стен

Это процесс не такой и сложный. Его можно тоже сделать полностью своими руками.Итак:

• Следует прикрепить на стены сетку из металла, поскольку в сыром помещении штукатурка просто не будет держаться на фундаментном блоке. Для крепления сетки лучше всего использовать дюбеля-«парашюты».
• Каналы для вентиляции и небольшие полости не обязательно закрывать сеткой.
• Если стены будут впоследствии облицовываться плиткой, штукатурным раствором нужно минимально скрыть сетку, оставив место для нанесения плиточного клея.
• Наносить раствор следует кельмой, а для разглаживания лучше всего использовать полутер.

После этого надо составить правильный план работы и просчитать необходимые материалы. Цена здесь может быть довольно разная, все зависит от того, что вы хотите получить в конечном итоге.

Погреб в гараже из кирпича. Типы погребов в гараже

При постройке погреба в гараже необходимо тщательно все продумать

Стоит обратить внимание, что такие объекты имеют несколько вариаций. Они отличаются между собой величиной заглубления. В данном

В данном

Типы погребов в гараже:

Полузаглубленный – постройка со смотровой ямы.
Полузаглубленный приямок. Его глубина не превышает одного метра. Имеются стены, выложенные из кирпича. Его возможно вырыть даже при повышенной влажности в подвале гаража.
Заглубленный. Наиболее распространенный способ подвала. Его глубина составляет 2-3 метра

При его постройке рекомендуется обратить внимание на наличие подземных вод.

Важно обратить внимание, что при постройке фундамента погреба расстояние от подземных объектов должно быть не менее 0,5 м. Выбор материалов для строительства подвала

При строительстве любого помещения очень важный этап — выбор строительных материалов

Если вы решились строить подвал самостоятельно, лучше всего не экономить на материалах

При строительстве любого помещения очень важный этап — выбор строительных материалов. Если вы решились строить подвал самостоятельно, лучше всего не экономить на материалах.

Необходимое количество лучше всего просчитать заранее. Объем зависит от объектов постройки:

1. При возведении стен необходимо использовать: плиты бетонные (при постройке гаража с нуля), кирпич и шлакоблок, природный камень, пенобетон. Не советуется при постройке использовать силикатный кирпич, поскольку он впитывает воду.
2. Для основания (фундамента) используется бетон (М400 или С500) или раствор, который готовится при помощи гравия, щебня, песка и цемента. Его также можно использовать при штукатурке.
3. Для опалубки лучше всего использовать обрезные доски – их количество подбирается индивидуально.
4. Для гидроизоляции используется рубероид.

Читать подробнее: как провести гидроизоляцию подвала изнутри .

Общие сведения

Достоинства дома с гаражом в цокольном этаже

Проект гаража с цокольным этажом интересен с точки зрения дизайна и архитектуры:

• Это делает здание визуально компактнее и аккуратнее, нет никаких пристроек и достроек.
• Благодаря расположению гаража под домом вы можете отнести первый этаж к подвальным и полуподвальным помещениям и увеличить площадь дома искусственным образом без сбора разрешений надзорных органов.
• При наличии углубленного варианта гаража это почти не сказывается на облике фасада. При наличии цоколя не будет виден или будут просматриваться, но незначительно ворота и отделка, и при этом будет сохранено удобство заезда без маневров по участку.

Обратите внимание, что при наличии цокольного этажа будут ухудшены гидроизоляционные качества, так как больший участок системы фундамента будет занят гаражом, а значит, вам придется усиливать гидроизолирующий барьер, чтобы избежать затопления и подтеканий

Недостатки гаража, который расположен в цоколе

Но помимо преимуществ есть и некоторые недостатки, которые доставляет ощутимые неудобства, связанные с тем, что в цоколе есть гараж:

• Из-за разрыва в фундаментной ленте и цоколе, которые возникают при установке входных ворот, нагрузка на разные участки фундамента перераспределяется. Вследствие этого исследование несущих способностей земли должны быть проведены только опытными специалистами.
• Из-за того, что цоколь низкий, площадь соприкосновения стен гаража с почвой и грунтовыми водами требуется установки качественной и мощной внешней гидроизоляции и вентиляции внутри помещения. Помимо этого, требуются определенные меры дренажа воды в область ворот и выездной площадки.
• Уровень помещения, который находится ниже уровня земли, способствует скапливанию испарений и газов, которые связаны с тех.обслуживанием двигателя автомобиля. Для блокирования проникновения паров с цоколя на жилой этаж нужно будет сделать дополнительное уплотнение на стыках и в щелях в плитах.

Важно! Очень редко, но все же применяют в подвальном помещении лишь подъемные ворота, хотя такие конструкции не пользуются спросом. Это связано с тем, что уровень площадки перед воротами обычно выше порога

Если в гараже нет отопления, вам нужно будет произвести дополнительное утепление краевых частей фундамента, которые прилегают к помещению гаража и цоколю

Если в гараже нет отопления, вам нужно будет произвести дополнительное утепление краевых частей фундамента, которые прилегают к помещению гаража и цоколю.

Удобство проекта гаража в цокольном этаже – оправдано ли оно?

Владельцы авто считают, что хранение автомобиля в таком типе гаража более, чем удобно. Летом за счет хорошей вентиляции в помещении не появляется сырость, только комфортная и сухая прохлада. В наземных же постройках в летний зной душно.

Хранить машину в подвальном или полуподвальном помещении скорее неудобно лишь из-за проблем с выполнением ремонтных работ подвески и днища авто. Толстый слой гидроизоляции и мощная плита практически не дают возможности сделать смотровую яму, а из-за небольшой высоты потолка почти нет возможности использовать опрокидыватели или подъемники.

И вернемся к недостаткам – потребуется строительство специального въезда в гараж, который будет представлять собой площадку или панду, а это будет менять профиль придомовой территории. Также вдоль отмостки и боковых линий фундамента придется устанавливать хорошую ливневую канализацию, так как из-за естественного уклона пандуса потоки дождевой воды будут перенаправлены к воротам гаража.

Иногда план гаража в цокольном этаже требует выстраивания вдоль заезда в гараж парапетов, которые будут препятствовать затеканию воды. Зимой яма перед гаражом становится идеальным местом для образования сугробов, высота которых равна человеческому росту.

Пошаговая инструкция по утеплению

Большинство специалистов рекомендуют использовать в качестве теплоизолятора пенополистирол. Для утепления погреба в гараже стоит выбрать материал толщиной 40-50 мм. Такой утеплитель будет поддерживать стабильную температуру очень долгое время.

Вспененные листы имеют ячеистую структуру, благодаря которой они обладают легкостью и низкой теплопроводностью. Монтажные работы можно выполнить самостоятельно.

Выбор инструментов для монтажа

При утеплении вам нужно запастись многочисленными строительными инструментами:

• уровнем;
• молотком;
• мастерком;
• шпателями;
• клеем;
• дюбелями;
• штукатурным раствором;
• грунтовкой и шпаклевкой;
• кисточкой для нанесения грунтового раствора.

Подготовка помещения

Перед монтажными работами подвал очищаем от грязи. Если поверхности неровные, то выполняем шпаклевку и грунтовку. Причем последняя процедура эффективно защищает от грибка. Увлажняем поверхность и полистирол. Это можно сделать при помощи садового опрыскивателя.

Также можно выполнить вентиляционную прослойку между стеной и материалом. Для этого прикрепляем к стене специальный каркас, а на него уже монтируем плиты. Вентиляцию можно проложить и после укладки полотен, но при этом придется использовать гипсокартон.

Прикрепить материал к поверхности можно двумя способами: клеевым и грибковым.

Крепление клеевым способом

Первый способ – это монтирование с использованием клеевого раствора. Это отличный вариант, так как клей обладает превосходной адгезией. Раствор разводим в пластмассовой емкости и хорошо перемешиваем электродрелью. После увлажнения поверхности клей наносим в виде пятен с расстоянием 20 см друг от друга.

На получившиеся пятна кельмой наносим еще слой клея. Также его можно нанести и на торцевые части, это облегчит стыковку плит. Прижимаем лист к стене и хорошо простукиваем ладонью. Плиты следует укладывать сверху вниз, то есть от потолка к полу.

Крепление грибковым методом

Для второго способа понадобятся дюбели. Это небольшие саморезы со шляпкой. Для данного материала лучше подбирать тарельчатые саморезы, которые могут быть металлическими и пластмассовыми. Лучше выбрать изделия из пластмассы: они не подвержены коррозии и не будут пропускать холод.

С помощью дрели выполняем сквозные отверстия в стене и материале под дюбели. В углах оставляем отступы в 10-15 см. Выбирая длину саморезов, следует учитывать толщину пенополистирола, плюс 4-5 см.

Устранение щелей

После 5 суток, когда клей полностью застынет, трещины заделываем монтажной пеной при помощи строительного пистолета.

Отделочные материалы крепятся к пенополистиролу посредством обрешетки. Можно сначала монтировать гипсокартон, а сверху установить панели или просто окрасить. Самый популярный способ – это оштукатуривание.

Пред оштукатуриванием рекомендуется проделать определенную последовательность действий:

1. грунтуем пенополистирольное покрытие;
2. выполняем армирование специальной сеткой;
3. выравниваем поверхность, тщательно шлифуем;
4. опять грунтуем;
5. и выполняем финишную отделку.

Можно использовать минеральную и акриловую штукатурку. Подвал с акриловой отделкой прослужит не один десяток лет. Также она имеет отличные адгезионные качества и защитные функции.

Проектирование погреба

Стандартный погреб представляет собой прямоугольное помещение с низким потолком. Для входа обустраивают люк с передвижной лестницей или бетонные ступени. Первый вариант дешевле, но не слишком удобный, поскольку опускаться в погреб по перекладинам да еще с грузом достаточно тяжело. Бетонные или кирпичные ступени гораздо надежнее, а сделать их совсем не трудно.

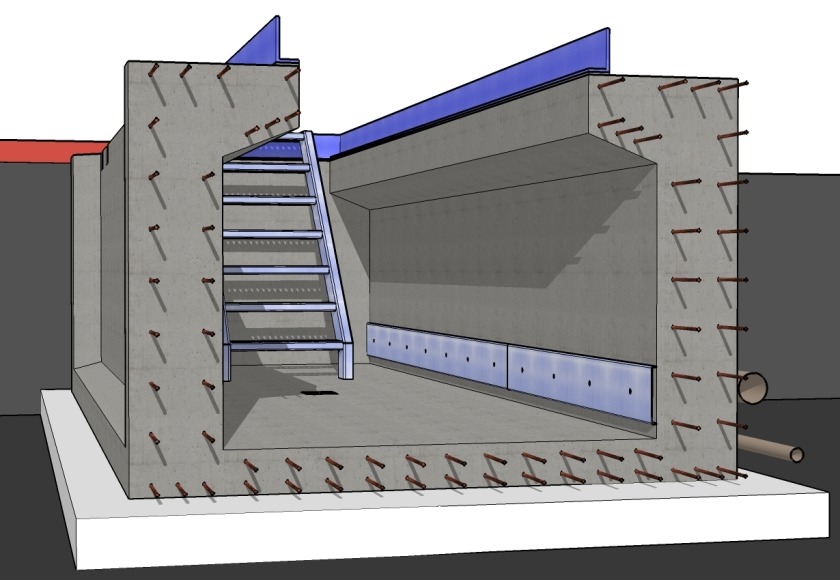

Проект погреба

Уже на этапе проектирования следует подумать о материалах для потолочных перекрытий. От этого прямо зависит ширина погреба. Одни в качестве перекрытия используют готовые бетонные плиты, другие сами выливают и армируют их прямо над погребом, третьи применяют многослойные перекрытия из бруса, слоев гидроизоляции, досок и утеплителя.

Погреб своими руками

Основные параметры погреба

1. Ширина котлована не должна превышать 4 м с учетом толщины кладки стен и наружного слоя гидроизоляции.
2. Длина погреба зависит от потребностей владельца, обычно она равняется 4 м.
3. Высота потолков должна быть в пределах 1,8-2 м. При хорошей изоляции глубоко копать не нужно, двух метров вполне хватает для того, чтобы помещение не промерзало зимой и не нагревалось летом.

Чтобы немного сэкономить при обустройстве лестницы, при рытье котлована нужно оставить участок шириной 1 м и снимать землю под уклоном, лопатой формируя ступени. Но этот вариант подходит только для плотной твердой почвы, иначе под весом кирпича грунт начнет оседать и лестница разрушится.

Отделка винного погреба. Пример

Еще один важный момент – облицовка стен. Чаще всего их делают кирпичными или бетонными, заливая раствор между стенками котлована и опалубкой. Оба способа вполне по силам начинающему мастеру, главное, продумать все заранее. Для кирпичной кладки нужен кирпич и раствор, для монолитной стены необходимо заготовить материал для опалубки и распорок.

Нюансы строительства подвала под гаражом

При строительстве такого погреба необходимо соблюдать множество важных условий, главными из которых являются эффективная вентиляция и полная водонепроницаемость. Сооружать подвал лучше всего одновременно со строительством гаража.

Погреб удобен тем, что его можно использовать и в качестве смотровой ямы. Чтобы это было возможно, делается лестница с небольшим уклоном, проходящая по всей длине погреба. Благодаря малому углу наклона, стоя на ступенях лестницы, можно обслуживать автомобиль. Этот вариант позволяет сэкономить немало средств.

Они являются составным элементом фундамента гаража, поэтому лучше не экономить на их толщине. Помимо этого, чем толще будут стены в подвале гаража, тем проще будет устроить его теплоизоляцию. Как правило, для строительства стен подвала используется камень или кирпич. Более предпочтительным является красный кирпич. Однако если уровень подземных вод высок или в вашем регионе влажный климат, лучше использовать для строительства стен монолитный железобетон.

Пол в погребе требует устройства качественной гидроизоляции, так как именно через него просачивается наибольшее количество влаги.
Самым оптимальным вариантом для основания является подушка из щебенки толщиной порядка 10-15 см с битумной пропиткой. Изоляцию гаражных стен тоже можно провести с использованием битума, лучше всего в комбинации с мешковиной. Сделать такую изоляцию очень просто: мешковина пропитывается битумом, после чего приклеивается на стены погреба. Стены гаражного подвала нужно обязательно прокупоросить и покрыть известковой побелкой. Рекомендуется применять именно эту смесь для побелки, поскольку она хорошо поглощает влагу.

Может быть выполнена в качестве составной части общей вентиляционной системы либо отдельно. Качественная и правильная вентиляция предотвратит появление грибка. Обычно для этого в стенах цоколя создаются вентиляционные окна и прочие вентиляционные устройства.

Проводка в подвале гаража выполняется по аналогии с обустройством всего остального электропитания. Если вы никогда ранее не работали с проводкой, лучше поручить это профессиональному электрику

В силу повышенной влажности в подвале необходимо уделить особое внимание изоляции контактов

Выполнение работы

Строительство погреба в гараже своими руками начинается с правильного определения его габаритов.

Перед тем как построить погреб в гараже, в первую очередь следует вспомнить рекомендуемые размеры: глубина должна быть от 1,7 до 1,9 метра, ширина от 2-х до 2,5 метра (подробнее Размеры погреба: какие бывают). Даже если позволяет площадь, не делайте погреб очень широкий.

После этого необходимо определиться с видом помещения и составить его план:

Очень важно воспроизвести четкий и правильный чертеж, это позволит рассчитать расход материалов

Используя такой метод, появляется возможность сэкономить, но при этом очень важно соблюдать условия: высота пола должна превышать 0,3 метра отметки ленточного фундамента. Такой вариант проекта можно применять, только если вы точно уверены, что работа с основанием гаража не нанесет вред самому сооружению.
В плане работ обязательно необходимо предусмотреть гидроизоляцию помещения погреба, а также обустройство его систем вентиляции. Вопрос с обустройством гаражного погреба можно решить несколькими способами, но все-таки самым практичным остается оборудование

Входя через люк (см. также Потайной люк в подвал: какой лучше), применяют обычную металлическую лестницу.
Если гараж достаточно просторный, можно соорудить ступеньки из бетона.

Вопрос с обустройством гаражного погреба можно решить несколькими способами, но все-таки самым практичным остается оборудование. Входя через люк (см. также Потайной люк в подвал: какой лучше), применяют обычную металлическую лестницу.
Если гараж достаточно просторный, можно соорудить ступеньки из бетона.

Выполнить проект и осуществить строительные работы невозможно без таких важных требований:

• К работе следует приступать только в том случае, если вы уверенны, что сможете выкопать глубокую яму от 2-х до 3-х метров в городских условиях, так как на глубине расположены многочисленные инженерные коммуникации.
• Обязательно исследуйте уровень подземных вод.
  Следует знать, что строить заглубленный погреб в готовом гараже не совсем правильно. Но если решение окончательное, требуется учесть меры защиты от подмывания подземных вод.
  Даже никакие современные методы не смогут решить проблему по устранению источника подтопления готового погреба, лучше всего предупредить ситуацию на начальном этапе строительства, для этого изготовляют круговую дренажную систему.

Подбираем материал

В настоящее время современный строительный рынок предоставляет большое разнообразие материалов для возведения стен погреба. Как правило, выбор зависит от стоимости, так как большинство людей, хотят соорудить погреб с небольшими финансовыми затратами.

Итак:

• Хорошим не дорогим вариантом считаются дикий камень и монолитный бетон. В случае использования красного кирпича для строительства стен в погребе, он должен быть качественно обожженный.
  Специалисты не рекомендуют в таких целях применять шлакобетон и силикатные кирпичи. Заливать фундамент используют бетон М 100 или бетон, приготовленный по стандартной инструкции: цемент М 400, песок, щебенка.
• Цементно-песчаный раствор также применяют для стяжки пола и оштукатуривания внутренних стен.
• Для сборки опалубки применяют цельные доски. Экономным вариантом гидроизоляции считается укладка слоев рубероида на расплавленную смолу.

Делаем хорошую вентиляцию

Грамотно сделанная вытяжка (вентиляционная система) – залог отличного хранения продуктов питания в погребе под гаражом. Планировать вентиляцию необходимо еще до начала строительных работ. Если ее не сделать – количества поступающего кислорода может быть слишком мало, что приведет к активному распространению гнили и плесени.

Основных типов вентиляции три:

Естественная вентиляция

Данный тип вентиляционной системы относится к наиболее простым способам обеспечения правильной циркуляции воздуха. Для него используют две трубы, одна из которых втягивает свежий воздух снаружи, другая – наоборот.

Вторая труба, отвечающая за приток воздуха внутрь, устанавливается на высоте примерно пяти сантиметров над уровнем пола подвального помещения, и выводится на улицу, где она должна быть расположена на высоте не менее 30 сантиметров над уровнем земли.

Чтобы через трубу внутрь не смогли попасть различные вредители, ее необходимо закрыть плотной сеткой. Для регуляции количества входящего и исходящего воздуха на трубах можно сделать маленькие створки или сдвигающиеся крышечки.

Большой минус подобной вентиляции – в зимнее время трубы могут забиваться нарастающим слоем инея, и она начнет сбоить. Решить такую проблему поможет качественная теплоизоляция и периодическая очистка. С целью облегчения ухода за трубами верхнюю часть трубы можно сделать съемной.

В летнее же время температура внутри и снаружи помещения практически выравнивается, и вентиляция перестает функционировать.

Принудительная вентиляция

Схема выполнения вытяжки в подвале гаража

Данный способ вентиляционной системы поддается контролю за счет использования электрических вентиляторов. Делается такая вентиляция аналогично предыдущей или при помощи двустворчатой трубы, через которую происходит обмен воздуха.

Данный тип подвальной вентиляции предпочтительнее естественной, так как совершенно не зависит от погодных условий и перепадов температур.

Механизированная вентиляция

Наиболее современный, но в то же время и самый дорогой способ вентилирования подвала. За втягивание и вытягивание кислорода здесь отвечает специальный моноблок, управляемый программным способом.

Виды погреба

Строительство погреба можно выполнить несколькими способами:

конструкцию полностью помещают под землю, для этого вырывают котлован и обустраивают крышу над строением (смотри на фото наземный погреб)

устройство конструкции монтируют на возвышенной местности, после выкапывания котлована и фиксации строительных элементов, выполняют насыпь (смотри на фото погреб с земляной насыпью)

готовая и утепленная емкость, которую устанавливают в предварительно выкопанный котлован, а после установки вся конструкция засыпается грунтом (смотри на фото готовый корпус погреба)

Готовая конструкция подвала позволяет исключить процесс устройства несущих стеновых элементов и обустройство гидроизоляции.

Для установки готового погреба необходимо только вырыть котлован, зафиксировать емкость и засыпать сверху грунтом. Выбирая конструкцию для своего будущего подвального помещения, следует учитывать размер земельного участка, его местоположение и объем предстоящих строительных работ.
