Дымоход для газового котла в частном доме: 4 вида

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

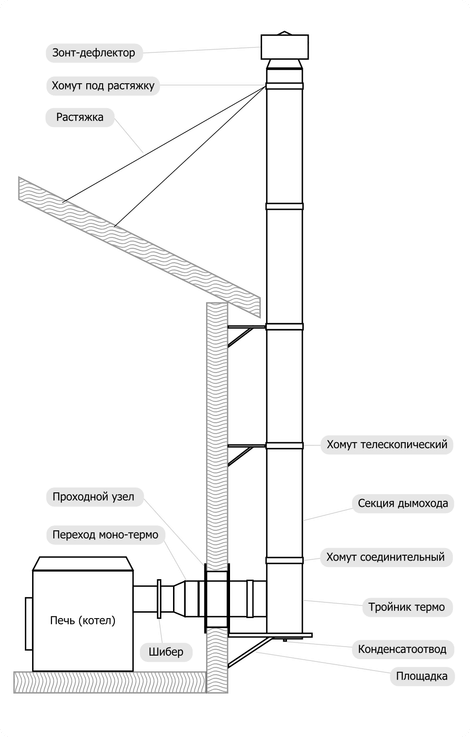

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Требования государственных нормативов

При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.

Основные требования к дымоходам для газовых котлов:

1. Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
2. Выполнение необходимых уклонов, снижение поворотов.
3. Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
4. Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
5. Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
6. Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
7. На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
8. Устанавливают дефлектор на дымоход газового котла.
9. Газовые котлы без дымохода в эксплуатацию не допускаются.

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

• Диаметр должен быть равен или больше сечения выходного патрубка котла.
• Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
• Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

​

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

• обе трубы выводятся через одну стену;
• трубы выводятся в разные стены;
• система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

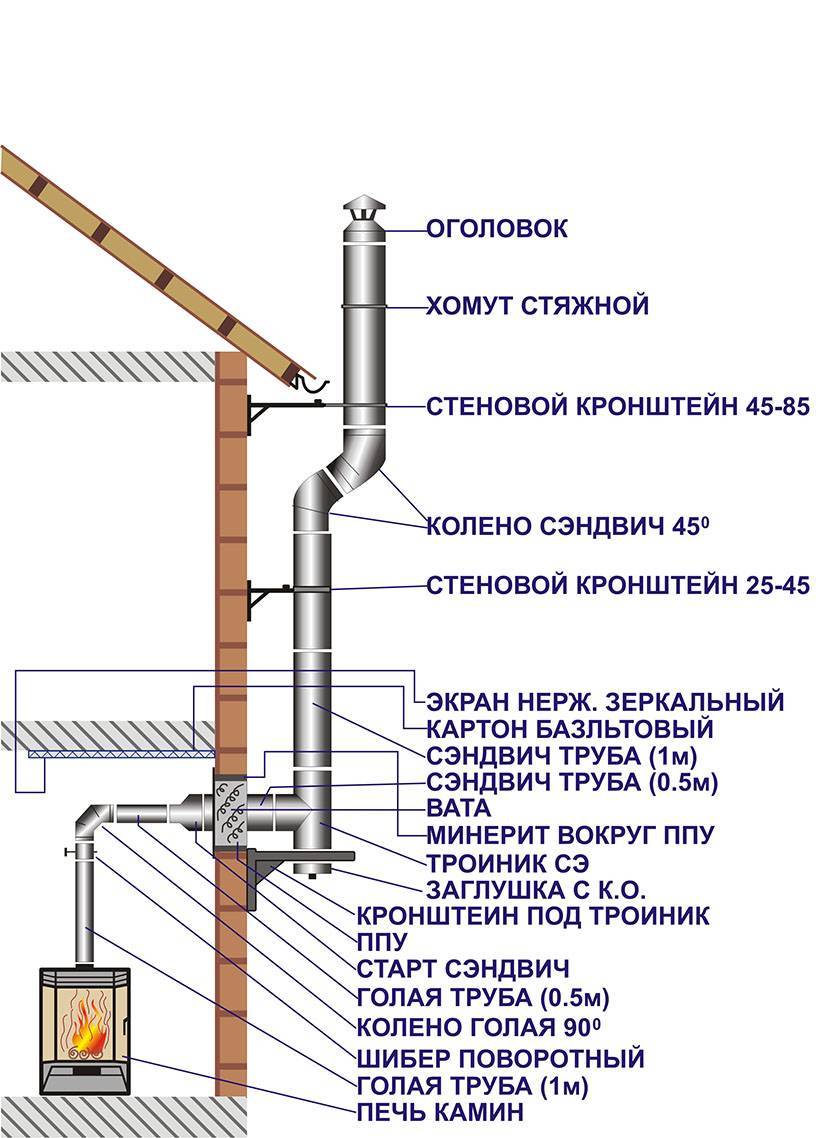

Виды конструкций по размещению

Схемы дымоходов для агрегатов

По варианту размещения дымоходные трубы делятся на наружные и внутренние. В первом случае их вертикальный участок монтируется вне сооружения, а во втором устанавливается непосредственно в здании. Для их устройства, кроме основных составляющих, требуются различные комплектующие и дополнительные элементы:

• патрубки;
• переходники;
• кронштейны с хомутами;
• тройники и ревизии;
• наконечники;
• отводы;
• конденсатосборники и др.

Есть еще одно отличие, о котором стоит упомянуть. Это форма сечения дымохода. Для газового котла она может быть квадратной, прямоугольной либо круглой, что предпочтительнее.

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить лесаИзнос и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Голосование пользователей

Какой дымоход для котла вы выберете или посоветуете?

Комплект Вулкан 120 мм

53.33
%
(
8
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 0 и 45 0;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником; Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла. Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к

длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства

к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Особенности монтажа

Камин горизонтального типа довольно прост в установке, к тому же он занимает гораздо меньше места. Чтобы получить работу максимально качественно, нужно соблюдать ряд требований:

1. Наружная труба должна находиться на высоте 2 метров над землей.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. По вертикали и горизонтали должно быть не менее 0,5 метра.
3. Если над вентиляционным отверстием есть окно, расстояние от его нижней части должно быть не менее одного метра.
4. Под коаксиальной трубой должно быть свободное пространство не менее 1,5 метра. На этом расстоянии не должно быть препятствий, столбов, стен или заборов.
5. Если нет приемника для сбора конденсата, трубу нужно укладывать с уклоном к земле. Его угол должен составлять от 3 ° до 12°.
6. запрещено вести канал в любом другом месте, кроме улицы.
7. Если газовые трубы и части дымохода проходят рядом, необходимо выдерживать между ними расстояние 20 см.

Дымоход можно разместить под навесом или под балконом. Чем ближе дымоходное отверстие к балкону, тем длиннее должна быть внешняя часть трубы. Бытует мнение, что при горизонтальной схеме монтажа длина дымохода не должна быть больше 3-х метров. Это не всегда правда. Некоторые виды оборудования имеют длину 4-5 метров.

Чтобы установить коаксиальный дымоход своими руками, нужно запастись необходимыми материалами. Список инструментов может варьироваться в зависимости от ситуации, но чаще всего необходимы следующие инструменты:

• сами трубы;
• соединительный адаптер между дымоходом и котлом;
• рубашка, колено;
• фиксирующие зажимы для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать пошаговой инструкции:

1. Во-первых, нужно поставить на место газовый котел и на внешней стороне стены здания наметить центр предполагаемого выхода трубы.
2. Теперь необходимо временно снять котел и проделать отверстие в опорной стене с помощью перфоратора и фрезы. Его диаметр должен быть на 20 мм больше, чем размер внешней трубы.
3. К выходу котла необходимо подключить переходник. При подключении использовать уплотнительную прокладку. Затем с помощью шурупов или саморезов прикрепите переходной фланец к поверхности котла.
4. Шланг необходимо подсоединить к внешнему штуцеру адаптера. Чтобы создать надежное решение, не используйте герметики.
5. обязательно проверьте герметичность соединений и крепление крепежных элементов. Если все сделано правильно, труба вводится в дыру в стене.
6. Теперь котел можно вернуть на прежнее место и закрепить на стене. Дымоход необходимо устанавливать с уклоном 3-5 градусов в сторону улицы. Его следует закрепить в стене небольшими камнями.
7. Отверстия между наружным кожухом и стеной необходимо заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отходы выходят через герметичный канал, а забор воздуха происходит снаружи, необходимо обеспечить хорошую вентиляцию помещения, в котором находится котел. Это позволит поддерживать идеальный уровень влажности в помещении, что положительно скажется на работе оборудования и продлит срок его службы.

Какой бы качественной ни была система, через некоторое время она может выйти из строя. Если в котельной случится небольшая неисправность, при хорошей вентиляции окись углерода выйдет наружу естественным образом. В этом случае значительно снижается риск отравления газом.

Коаксиальный дымоход надежен, эффективен и прост в установке. Чтобы система работала эффективно, необходимо соблюдать требования по установке и соблюдать инструкции по эксплуатации.

Преимущества и недостатки

Основным достоинством коаксиальных изделий считается универсальность. Они могут работать с любыми видами отопительных котлов как настенного, так и напольного типа. Кроме этого, к достоинствам относятся:

1. Повышение производительности котлов за счет подогрева воздуха отводимыми продуктами горения.
2. Высокий уровень пожарной безопасности. Охлаждаемая проходящим воздухом поверхность не нагревается до температуры воспламенения прилегающего материала. Поэтому для прохождения сквозь деревянные стены и перекрытия не требуется монтаж сложных проходных узлов.
3. Гладкая внутренняя поверхность, которая не позволяет скапливаться несгоревшим частичкам, поэтому возгорание в полости трубы невозможно.
4. Отсутствие необходимости в отдельном помещении для установки котла. Компактность коаксиальных изделий позволяет расположить оборудование на кухне, в прихожей, кладовке, подвале.
5. Легкость монтажа, обеспечивающаяся большим выбором размеров труб и соединительных элементов.

Недостатки тоже имеются:

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

• монтаж внутри дома;
• монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

1. Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
2. Монтируется переходник к патрубку газового котла.
3. Устанавливается тройник с ревизией.
4. Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

5. Стыки трубы закрепляются к стенам и стропилам хомутами.
6. Монтируется специальный проходник для кровли.
7. Поднимается дымоход на проектную высоту.
8. Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

• К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
• Выполняется разметка и устройство отверстия в стене под размеры проходника.
• Монтируется труба дымоотвода из помещения дома (котельной).
• Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
• Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
• Выполняется монтаж трубы на требуемую высоту.
• Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
• Монтируется защитный от дождя и снега наконечник.
• Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально,  так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

Монтаж дымохода из нержавейки

Пошаговый монтаж вентиляции и дымохода
