Выбор механизма
Если это ваша первая самодельная конструкция, то лучше начать с простейших элементов. Данный опыт, несомненно, пригодится для выполнения более сложных засовов.
Простой засов
Это самое легкое приспособление для крепления на воротах. Чтобы его закрепить, нужно запастись тремя скобами из металла, шпингалетом и основой для него. Потом скобы надо приварить сваркой к внутренней стороне ворот и закрепить на них шпингалет. Дальше для крепости к скобам прикручивают перпендикулярно к полу ограничитель. Главное, чтобы он был чуть выше скоб.
Изготовить очень просто
Запоры на проушинах
Такая конструкция не займет много времени для сборки. Любой дилетант легко справится с этой задачей. Потребуются проушины, купленные в магазине или выполненные из металлических пластинок.
Требования к запирающим устройствам
Защелка должна быть надежной и удобной Выбирая конструкцию механизма закрывания калитки, учитывают ряд общих требований, а также вид и материал, из которого изготовлена дверь.
Устройство должно обеспечивать:
- защиту от открывания посторонними лицами во время отсутствия хозяев и ночью;
- надёжную фиксацию полотна двери при любом ветре;
- бесперебойную работу при любых погодных условиях;
- сопротивление ржавчине;
- простоту изготовления;
- удобство пользования (эргономичность) и безопасность;
- сочетаемость внешнего вида с общим дизайном забора и калитки;
- технологичность в изготовлении, установке и эксплуатации.
Самостоятельное изготовление
Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:
- Самозакрывающаяся щеколда на калитку.
- Запирающее устройство для калитки со щеколдой и верёвкой.
- Пружинный запор.
- Потайной замок.
- Винтовой запор.
Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.
Щеколда
Разновидность щеколды на калитку
Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:
- Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
- Привариваем посередине сваркой к ней болт под крепление защёлки.
- Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
- Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
- Крепим к основной запирающей пластине ручку для открывания.
- Зафиксировать готовую щеколду на калиточной дверце.
- Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
- Для открывания с наружной стороны протянуть шнур приподымающий рычаг.
Декоративная щеколда с отпиранием в виде рычага снизу
Шпингалет
Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.
Простой шпингалет на деревянной калитке
Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.
Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.
Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.
Необходимые действия:
- Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
- Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
- Привариваем упор на запирающий прут, который будет играть и роль ручки.
- При монтаже двустороннего шпингалета делаем всё на пластине.
- К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
- Делаем крепление на калитке под запор.
- Вырезаем прорезь для ручки и устанавливаем конструкцию.
Несколько подробнее про двусторонний засов можно посмотреть на видео:
Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.
Пружинный засов
Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,
Пружинный запор
сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:
- Обрезается кусок стального прута длиной 20–25 см.
- Согните его под прямым углом 5–10 см от края.
- По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
- В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
- В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
- Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
- Пластина, являющаяся основанием для механизма, приваривается к забору.
- На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.
Наши читатели пишут
Тема: Избавилась от остеохондроза, спасибо вашему сайту!
От кого: Альбина (albinochka_1969@bk.ru)
Кому: Администратор сайта
Здравствуйте! Меня зовут Альбина, хочу поделиться с читателями сайта своей историей избавления от мучительного остеохондроза!
Все как у всех: работала 30 лет бухгалтером, весна- осень -огородный сезон. Однажды почувствовала тянущую боль в пояснице. Подумала, что пройдет, но через неделю я уже не встала. Диагноз – остеохондроз, дичайшие боли и полная неподвижность. Сказался сидячий образ жизни на работе и постоянные нагрузки в огороде.
В тот момент казалось,что жизнь замкнулась, но однажды дочь показала мне одну статью в интернете. Не представляете на сколько я ей за это благодарна!! Эта статья спасла меня! Последние 2 года двигаюсь как раньше, весной и летом по-прежнему каждый день езжу на дачу. Тетки на работе удивляются, как я все успеваю, откуда столько сил и энергии, все никак не поверят, что мне 66 лет.
Кто хочет прожить долгую и энергичную жизнь без проблем с движением, уделите 5 минут и прочитайте эту статью.
Виды запоров
Прежде чем покупать засов, надо изучить его функционал и способы крепления к воротам. Запорные механизмы различаются между собой внешним видом, крепежом и самим устройством.
Различаются следующие способы крепления:
- Запоры, которые расположены в центре или внизу ворот, называются горизонтальными. Чаще всего они используются на гаражах. Обычно это так называемая щеколда с петлей-фиксатором, оболочкой и металлическим стержнем подвижного типа. Запоры в виде прутов из стали, которые служат как подвижная часть и располагаются в основном вверху или внизу ворот. Иногда их устанавливают по центру, как в горизонтальных запорах. Такое крепление называют вертикальным и применяют для распашных ворот и калиток.
- Некоторые задвижки ставят как дополнительный крепеж к основному замку или засову. Такие модули имеют средний уровень защиты, поэтому лучше фиксировать их в паре с другими, более прочными.
Все эти запоры можно видоизменять и дополнять в зависимости от типа и качества ворот и пожеланий хозяина частной собственности. К примеру, горизонтальные запоры лучше устанавливать по две штуки сверху и снизу, нежели закреплять один в центре. Первый вариант будет гораздо надежнее.
Обычная задвижка
Пружинный засов
Пружина нужна для надёжной фиксации задвижки в закрытом положении. Если на массивные ворота или калитки действует сильный ветер, вибрации могут постепенно передвинуть засов в открытое положение.
Нетрудно самостоятельно изготовить устройство, взяв за основу заводскую конструкцию.
Для работы понадобятся болгарка, сварка и дрель.
В закрытом положении задвижку удерживает пружина. Если необходимо открыть дверь, потянув за ручку и преодолев сопротивление пружины, сдвигают засов. Для фиксации в открытом положении на противоположном от ответной планки конце имеются два лепестка, за которые заводят ручку.
Разновидности засовов
Существует много разновидностей запоров, некоторые из которых находятся в свободном доступе в хозяйственных магазинах. Но в последнее время хозяева предпочитают самостоятельно создавать запорные механизмы, используя такие материалы, как металл (прутки, швеллеры, полосы) или дерево.
Задвижка на ворота из дерева изготавливается под деревянные въездные ворота, что же касается задвижки из металла – она более универсальная и устанавливается на комбинированные, металлические, профилированные или деревянные ворота. Существуют различные методы изготовления. Например, ковка – изделия отличаются надёжностью и привлекательным внешним видом
Вот только для этого метода важно иметь определённые знания, навыки и оборудование. Так как оборудование для ковки использовать не так уж и просто хозяева предпочитают использовать в работе компактные сварочные аппараты, болгарки, дрели и пр
Среди самых распространённых типов засовов стоит отметить такие:
- Поворотные – типа «шлагбаум», «вертушка» Отличаются простотой в изготовлении, надёжностью и прочностью удерживания створок. Чаще всего для производства используется деревянный брус. Из недостатков – изделие выглядит недостаточно современно, к тому же в некоторых конструкциях управлять механизмом тяжело физически. Хотя и не всегда данные параметры считаются недостатком, так как определённый дизайн ворот требуют более «грубого» выполнения засова.
Запор шлагбаум, длинным деревянным брусом
Поворотный запор
- «Щеколда» тоже относятся к поворотным, но устанавливать его,возможно, только при прочной фиксации одной из половин ворот. В основном используется на калитках и дверях.
Запор щеколда можно устанавливать при прочной фиксации одной из створок
- Горизонтальные задвижные – «шпингалетные» или полосовые простого типа. Крепление изделия происходит на раму или оборотный механизм. Как в случае с «щеколда» на одну из створок дополнительно устанавливают фиксаторы или запоры вертикального типа.
- Вертикальные задвижные – устанавливаются отдельно внизу на каждой створке ворот, что позволяет их надёжно фиксировать как в открытом, так и в закрытом положении. Если запоры устанавливаются в гараже, то крепление производится либо в верхней, либо в нижней (при условии надёжной рамы) части ворот. Если каркас легко погнуть, то лучше устанавливать сверху и снизу на каждой половине.
Вертикальный запор для ворот
По виду конструкции различают 4 типа.
- Простой тип – засов. Собирается за короткое время. При этом они отличаются высокой прочностью и при сильных порывах ветра ворота не откроются.
- Запоры на дополнительных проушинах. Для производства используется прочная сталь, часто монтируются на гаражные ворота.
- Засов штырьковой – используются обрезки металлической трубы и металлические прутья. Прутья длиной от 0,5 до 1 метра.
- Защёлка для откатных ворот откидного типа – работает за счёт 4 загнутых крюков и стальной пластины. Для производства можно использовать и дерево. Деревянный засов можно увидеть не только на воротах, но и на калитке.
Изготовление самодельной щеколды
Существует несколько видов щеколд для домашнего использования, от простых поворотных, до автоматических.
Поворотная щеколда
Запирание с внутренней стороны удобно проводить простейшим устройством — поворотным крючком или щеколдой.
Для изготовления устройства понадобятся стальная полоса, саморезы, болты с гайками. Из инструментов готовят:
- болгарку или ножовку по металлу;
- дрель со свёрлами;
- молоток, плоскогубцы, тиски;
- линейка, метчик или карандаш;
- сварочный аппарат.
Для финишной отделки приобретают грунтовку и краску для наружных работ.
Простейшее изделие состоит из засова, ответной запорной планки, ручки для открывания, ограничителя.
Алгоритм изготовления:
- От стальной полосы отрезают засов длиной 15–20 см.
- В одной стороне задвижки сверлят отверстие под крепёжный болт.
- Приваривают или крепят болтами ручку для удобного открывания.
- Просверлив насквозь дверное полотно, засов крепят болтом с гайкой к дверному полотну.
- Между дверью и крючком устанавливают шайбу толщиной 2–3 мм, чтобы при движении засов не тёрся о дверь.
- Из стальной полосы изготавливают ответную планку, изогнув деталь в тисках и просверлив отверстия для крепления.
- Готовят ограничитель хода, крепят его к полотну двери.
- Смазывают подвижные детали.
Простейшая односторонняя щеколда готова к работе.
Чтобы устройством можно было пользоваться, с двух сторон сверлят в полотне отверстие и устанавливают ручку с лицевой стороны двери. Ручка может быть съёмной. Таким образом получают потайной затвор, открыть который смогут только хозяева или посвящённые в секрет люди.
Щеколда с навесным замком
Немного усложнив конструкцию, можно получить надёжный запор, а для открывания калитки придётся вскрывать замок.
Для изготовления щеколды на ворота с навесным замком на подвижную и неподвижную части сваркой крепят проушины.
Варианты и чертежи легко найти в интернете.
Такое устройство может служить для калитки дачи. Здесь замок защищает от случайных нарушителей или хулиганов, а не он профессиональных воров.
Самозащёлкивающаяся щеколда
Сделать защёлку на калитку, которая работает автоматически, можно своими руками. Алгоритм работы таких устройств основан на самопроизвольном проворачивании засова под действием силы тяжести или пружины.
Простейший вариант состоит из вращающегося в вертикальной плоскости засова и ответной планки, передняя часть которой срезана под углом.
При закрывании двери засов скользит по наклонной плоскости и в конце движения под собственным весом опускается, в прорезь.
Для открытия калитки планку поднимают с помощью вращающейся ручки, выполненной в виде кольца или любой другой формы.
Требования к запирающим устройствам
Прежде всего к запирающим устройствам предъявляются требования касательно их функциональности:
- Защелка на калитку должна быть выполнена в едином корпусе с точно пригнанными подвижными механизмами.
- Устройство не должно «дребезжать» при работе.
Можно использовать жидкую смазку, например, индустриальное масло или твердую – литол, солидол и пр. Литол наиболее практичен и устойчив к внешним воздействиям.
- Устройство корпуса и механизмов должно позволять быструю разборку, очистку и последующую сборку.
- Конструктивные элементы должны давать возможность владельцу заменять их самостоятельно.
- В наличии должны быть крепежные элементы, а на корпусе выполнены специальные пазы или проушины для монтажа.
Также есть критерии, определяющие безопасность:
- Запор при открывании/закрывании не должен повреждать руки закрывающего.
- Конструкция должна надежно монтироваться в соответствующем месте калитки или иной загородки.
Современный рынок запорных механизмов
Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.
Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.
Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.
Обычная конструкция защелки для калитки
Современный рынок запорных механизмов
Прогрессивные методы разработки надежных моделей запоров для ворот и калиток позволяют владельцам загородных участков приобретать электромеханические и электромагнитные замки.
Надежность второго типа объясняется в подаче силы напряжения, которая и приводит в действие створки ворот. Магнит имеет свойство буквально прилипать к металлической поверхности, и открыть его без применения набора специальных инструментов не представляется возможным в принципе.
Данный комплект отличается дороговизной, но, по мнению экспертов в этой области, затраты полностью и целиком себя оправдывают. Самые последние модели открываются после подтверждения отпечатка пальца хозяина усадьбы. Сделать подобный механизм своими руками без специальных навыков нельзя.
Обычная конструкция защелки для калитки
Основные виды шпингалетов
Гаражные шпингалеты на ворота разнообразны по конструкции. Некоторые из них можно сделать самостоятельно без значительных сложностей. Другие лучше приобрести в магазине или заказать в специализированной компании.
Горизонтальная щеколда
Фотография № 1: простая горизонтальная щеколда
Горизонтальные щеколды получили наибольшее распространение. Подходят для запирания створок ворот и калиток. Конструкция устройств элементарна: стержень, фиксирующее ушко и держатель.
Изображение № 1: схема простой горизонтальной щеколды
Щеколды устанавливают на внешней и внутренней сторонах створок. Для максимальной защиты можно навесить на механизм замок, для этого на запор наваривают специальные ушки.
Вертикальная щеколда
Фотография № 2: вертикальный запор на ворота
Такая конструкция тоже получила широкое распространение. Шпингалет для распашных ворот надежно фиксирует створки. Функцию запора выполняет металлический стержень, изогнутый буквой «Г». В закрытом положении он уходит в выемки на полу или потолке.
Изображение № 2: так выглядит вертикальный запор на общей схеме распашных ворот
Удобство вертикальной щеколды в том, что ее не видно с внешней стороны сооружения. Благодаря такой особенности злоумышленнику сложнее проникнуть на вашу территорию.
Самозахлопывающаяся щеколда
Фотография № 3: самозахлопывающаяся защелка на воротах
Чтобы сделать щеколду, которая будет сама защелкиваться, необходимо закрепить на створке неподвижную металлическую планку. Если ворота закрыты, рычаг цепляется за пластину и не дает открыть створку. Защелку крепят на один болт. Второй вкручивают рядом для ограничения подвижности рычага. Для того чтобы отпереть дверь, необходимо просто нажать на рычаг, освобождающий планку. Для закрывания запора — захлопнуть дверь.
Накладной сдвижной запор
Фотография № 4: накладной сдвижной запор
Удобный тип защелки на ворота и калитки, представляющий собой усовершенствованную модификацию горизонтальной щеколды. Стержень у такой задвижки плоский. Конструкция легко крепится к любому ровному основанию и обеспечивает надежность запирания створок.
Потайной замок
Фотография № 5: потайной запор на воротах
Если на двери установлен потайной запор, скважины для ключа с внешней стороны видно не будет. При этом с обратной стороны есть задвижка. Чтобы открыть ее, необходимо открутить шестиугольную шляпку болта. При повороте рейка, закрепленная им, приводит в движение задвижку, и створки открываются или закрываются.
Ригельный замок с реечной системой

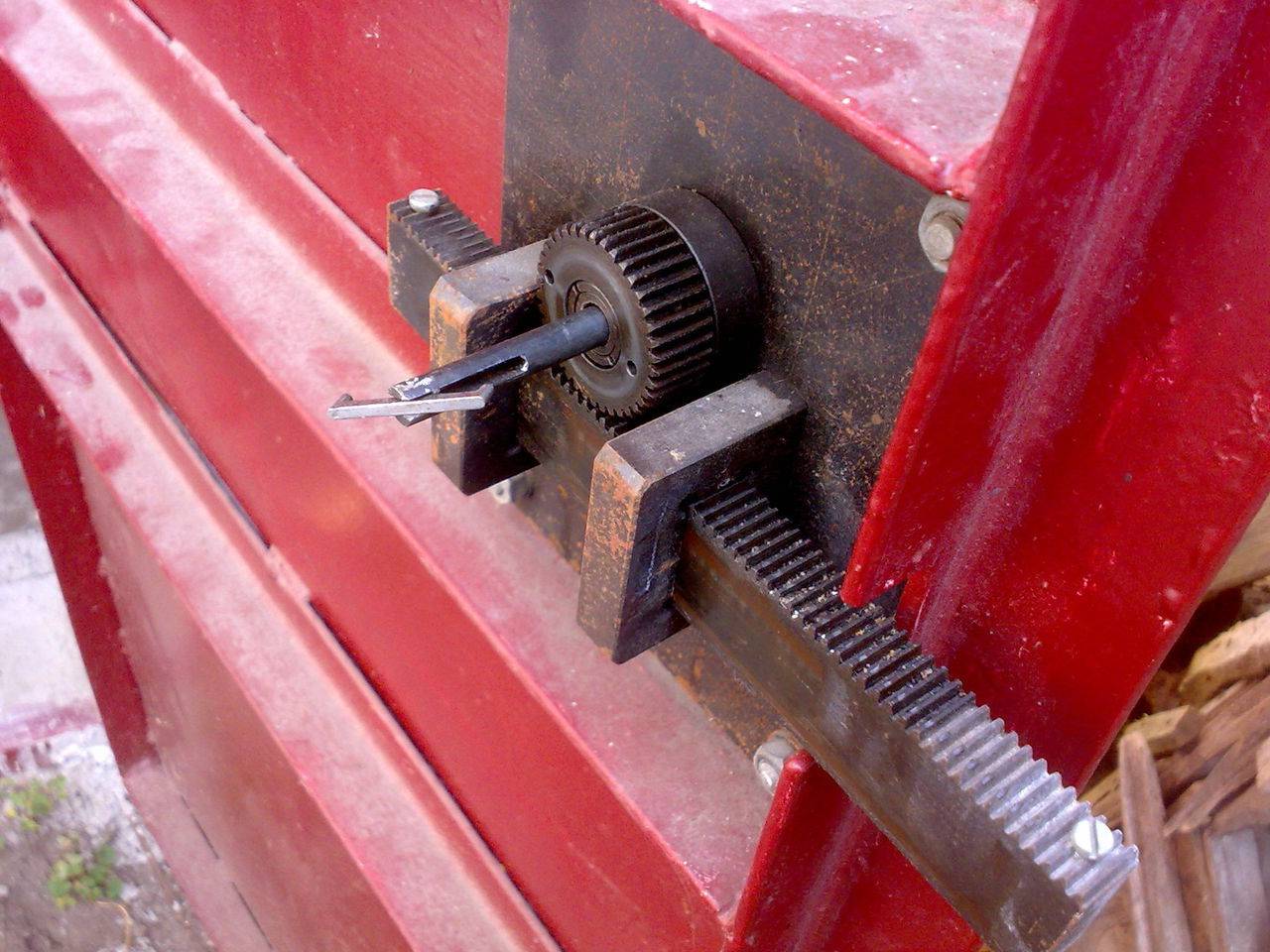

Фотография № 6: ригельный запор с реечной системой
Такие запорные конструкции лучше покупать в готовом виде. Замок состоит из ключа с выемками и основы. Главное его преимущество — увеличенный срок службы и высокие прочностные показатели. Есть и недостаток: ключ при желании легко подделать, поэтому в дополнение к ригельному необходимо установить врезной замок.
Изображение № 3: схема ригельного замка
Шпингалет на пружинной основе
Фотография № 7: щеколда с пружинной основой
Шпингалет для откатных ворот, имеющий пружинную основу, станет хорошим дополнением к кодовому или врезному замку. Пружина упрощает процесс открывания/закрывания створок. Чаще всего подобные сооружения устанавливают с внутренней стороны.
Изображение № 4: схема щеколды с пружинной основой
Изготовление запоров своими руками
В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:
- Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
- Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
- Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
- Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.
У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.
Установка
Какой бы ни был выбран засов для ворот, важно помнить – надежность предохранения от взлома зависит не только от его конструкции, но и от качества его монтажа на тех самых воротах. У каждого вида запорных устройств имеются свои нюансы, касающиеся процесса установки. Их придется учитывать при желании поставить на ворота тот либо иной вариант засова. Вертушку можно установить на любых воротах
В этом случае все делается просто и быстро, даже без сторонней помощи.
Найти в магазине промышленную вертушку – задача не из простых, поэтому проще сделать её собственноручно. Для создания кустарного засова понадобится брусок и полоски из металла. Желательно выбрать брусок 50-миллиметровой толщины. Механизм устраивается так, чтобы крепление располагалось по центру основания устройства, а в процессе поворота «крылья» запирают две створки.
Процесс изготовления вертушки выглядит так. Ровно посередине крепится брусок в форме клина, закрепленный сквозным болтом. По необходимости засов может передвигаться вдоль брусков поворотным механизмом. При закрытии створки будут упираться в деревянные блоки. Они имеют максимально плотное примыкание, что считается весомым преимуществом.
Вскрыть ворота со стороны улицы будет невозможно, так как на полотне нет деталей замка. Придать модели большей функциональности можно оснащением дополнительными вертикальными запорами из металлической трубки от 10 см в диаметре. Трубку режут на три элемента, длина одного из них равна 10 см, а двух других – наполовину короче. Щеколда монтируется только на ровную поверхность. В ином случае стержню не удастся попасть в паз. В качестве поддерживающей меры безопасности механизм оснащается дополнительными ушками, на которые можно навесить дополнительный замок.
Горизонтальный засов рекомендуется дополнять вертикальными шпингалетами. Самая длинная часть приваривается на краю полотна по горизонтали. Один из более коротких отрезков приваривают на край, противоположный длинному отрезку трубки.
Далее сюда вставляют шпингалет, согнутый из металлического штыря (по диаметру штырь подбирают такой, чтоб без усилий задвигался в полость трубки). Шпингалет передвигают до упора, а с краю приваривается 3-я короткая часть трубы. Запор фиксируется креплением из металлической пластины. Дополнительно оборудуют проушины под навесной замок.
Задвижной вертикальный засов устанавливается на воротах в нижней части полотна. В редких случаях, например, при наличии крепкой рамы, допускается установка в верхней части ворот. Задвижка горизонтального типа крепится на одну из створок и удерживает между собой две створки либо одну из них и раму. Обычно при этом хотя бы одну створку дополнительно закрепляют вертикальными фиксаторами.
Общие сведения
Среди множества разновидностей запоров наиболее надежные механического типа, то есть обычные замки. Для их открывания требуется более или менее уникальный ключ. Кроме того, целесообразно еще ставить дополнительно ручную защелку – именно на нее калитку закрывают в те моменты, года хозяева сидят дома.
Вне зависимости от того, из профнастила изготовлены ваши ворота или, к примеру, из дерева, системы засосов используются одни и те же. Бывают они:
- горизонтальными;
- вертикальными.
Различают также по типу механизма. Существуют:
- ригельные;
- накладные сдвижные;
- винтовые;
- защелки с пружиной;
- пазовые (снабженные поворотным механизмом).
