Устройство забора из сэндвич панелей

Покрытие сэндвич панелей

Современное устройство сэндвич панелей предполагает различные виды покрытий и утепляющих наполнителей. Покрытие для панелей типа сэндвич может быть из следующих материалов:

  • оцинкованная сталь выделяется среди аналогов легкостью в эксплуатации, значительными антикоррозийными свойствами; чем толще слой цинка, тем дольше прослужит панель;
  • алюцинк (в составе алюминий + цинк + кремний) — отражает УФ-излучение, допустимый температурный режим использования — до +315°С;
  • гипсокартон (по бокам строительный картон, внутри гипсовый сердечник) — малый вес, экологическая безопасность, пригодность для жилых помещений;
  • пластизол (ПВХ с пластификаторами) — обладает высокой плотностью, материал рекомендован для использования в сложных погодных условиях, не боится механических повреждений, соответствует требованиям внутренней и наружной отделки помещений;
  • оргалит влагостойкий (древесина в виде стружек + клей) — надежная защита от влаги, на которую влияет качество клея;
  • ОСП — это склеенная под давлением деревянная стружка;
  • пурал (полиуретан + полиамид) — подходит для внешней и внутренней отделки, оберегает от нестабильных температур и резких перепадов, выгорания, коррозии;
  • полиэстер — выдерживает длительный высокотемпературный режим, не выгорает, устойчив к механическим повреждениям;
  • полипропиленом/полистиролом отделывают оконные проемы (сэндвич-откосы).

Преимущества стен из панелей

Преимущества стен из панелей в строительстве зданий:

  • Небольшой срок возведения многоэтажных домов. Въехать в такой комплекс удастся быстрее, чем в кирпичную многоэтажку.
  • Минимальная вероятность брака. Большинство панелей производятся на крупных заводах, процессы на которых автоматизированы. Поэтому человеческий фактор, как причина нарушения технологии, минимален.
  • Высокая проектная точность элементов. В отличие от блоков или кирпичей, погрешности в форме или размере практически не встречаются на практике.
  • Возможность строительства в холодное время года и при разных погодных условиях.
  • Равномерная просадка здания, благодаря чему отделочные работы могут быть начаты практически сразу после приобретения жилья.
  • Стандартные проемы для окон и дверей, что облегчает их выбор, а также позволяет избежать переплат за изготовление нетипичных конструкций.
  • Продолжительный срок эксплуатации, который составляет более 100 лет.
  • Проверенный временем материал. Панельные дома строят на протяжении многих десятилетий, благодаря чему все их особенности хорошо изучены.
  • Доступная стоимость квартир. В таких домах жилье будет стоить дешевле, чем в кирпичном здании.
  • Прочность. ЖБ панели выдерживают существенные нагрузки, поэтому из них возводят многоэтажные дома.
  • Устойчивость к влаге, перепадам температуры и другим агрессивным факторам внешней среды.
  • Панельные дома выдерживают значительные сейсмические колебания.
  • Простота внутренней отделки. Панельные стены ровные и гладкие, что позволяет сэкономить на тратах на дополнительные отделочные работы.

Преимущества панелей разных видов

  • Бетонные панели. Их основные преимущества – это долговечность, прочность и доступная цена. Дома из них возводятся быстро, дают минимальную усадку. В ЖБИ панели без проблем ввинчиваются любые болты, анкера, дюбеля. Повесить на стену полку или ящик не составит труда.
  • СИП-панели. Такие панели отличаются экологической безопасностью, при горении не выделяют вредные вещества. Они прочные и ровные, не требуют дополнительного утепления.
  • Сэндвич-панели. Из них объекты возводятся быстро, при необходимости конструкцию можно разобрать и перевезти на другое место. Цена дома из сэндвич-панелей невысока. Строительство можно проводить в любое время года.

Инструкция по монтажу

Многослойные сип-плиты располагают точно в запланированных местах по проекту. Выставляют с помощью правильной оснастки, применяют покос, распорки вместе со струбцинами, кондуктор. Перед окончательной фиксацией координируют точность установки, соответствие вертикальному и горизонтальному уровню

Последнее особенно важно для правильной стыковки швов

Правила монтажа:

  • панель крепят к каркасу, только потом убирают временные фиксаторы;
  • при перемещении стеновых элементов следят, чтобы не перегибать их, не разрушать боковые замки;
  • нельзя допускать механических повреждений покрытия, вмятин, поэтому при механическом подъеме панель перемещают медленно, без резких рывков.

Каркас может быть из дерева, металла или железобетонных колонн. Основные затраты труда приходятся на устройство фундамента и сооружение остова под панели. Монтаж унифицированных сэндвичей происходит быстро, но больше времени уходит на заделку и герметизацию стыков, крепление доборных планок, нащельников.

Подготовительные работы

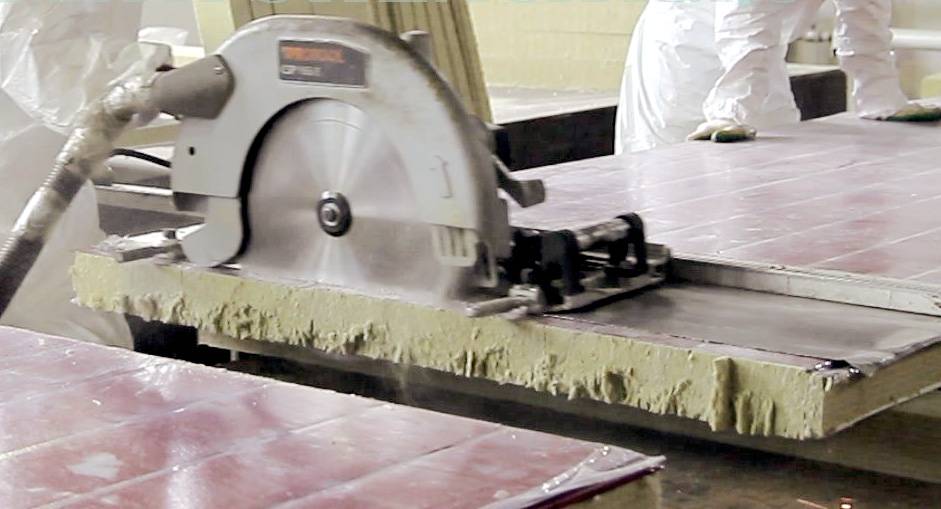

Распиловка панели на специальном станке

Каркас здания проверяют на точность расположения мест для монтажа элементов многослойной обшивки. Координируют прямоугольность, правильность горизонталей и вертикалей каркаса. Любое смещение приведет к не состыковке унифицированных фрагментов, вызовет простой в работе для устранения.

Металлические конструкции покрывают антикоррозионными составами, на железобетонных срезают наплывы раствора, убирают пыль. Несущий остов должен быть прочным, надежным, не расшатываться. Сэндвичи не создают дополнительной жесткости, они только ограждают и разделяют пространство здания.

Этапы подготовки:

  • размечают точки расположения панелей снизу на всех стойках;
  • с плит снимают упаковку, если запланировано в проекте, разрезают по размерам.

Порядок установки сэндвич-панелей на металлические конструкции

Вначале крепят внизу фасонный цокольный нащельник. К панели присоединяют зажимы на расстоянии от торцов на 1/5 длины, центр прижима ставят не ближе 15 см от края. Можно использовать вакуумные присоски.

Далее:

  • к краям плиты присоединяют тросы для стабилизации положения при переноске, поднимают, придерживая в вертикальной плоскости, перемещают к месту установки;
  • отметки внизу совмещают с краями плиты так, чтобы зазор был не больше 2 – 3 см (нужен, чтобы не выпячивались оболочки при стыковке в замок);
  • уровнем проверяют правильность расположения, размечают точки сверления;
  • снаружи прогонов и стоек фиксируют УПТК (терморазделительную полоску);

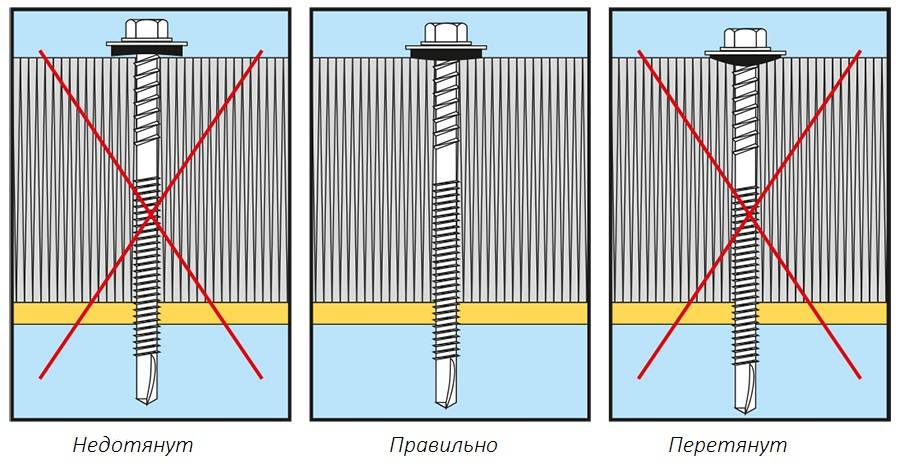

  • затягивают саморезы, не пережимая их, затем убирают все временные захваты, которые нужны были для переноски краном.

Второй ярус устанавливают, чтобы соединились замки

Сэндвичам вокруг окон уделяют внимание, т. к

в них вырезают участки, а стыки с рамами закрывают доборными планками.

Элементы крепления сэнвичных панелей

Обычно плиты ставят по типу «шип в паз» (вперед гребнем), но можно применять обратное соединение «паз в шип». В швах используют герметик для наружной изоляции. В металл крутят самонарезающие винты с оцинкованным анодированным покрытием, в бетон устанавливают анкерные болты, а к дереву фиксируют саморезами или шурупами.

Шаг крепежа в зависимости от габарита панелей:

  • при протяженности элемента до 2500 мм шаг делают 900 мм;
  • при длине до 3000 мм — 550 мм;
  • до 4500 мм — 360 мм;
  • до 6000 мм — 245 мм.

Минимальную длину метизов выбирают по толщине изделия:

  • толщина 50 мм — длина самореза 85 мм;
  • 80 мм — 105 мм;
  • 100 и 120 мм, соответственно 135 и 155 мм;
  • 150 и 120 мм — 185 и 235 мм.

Устанавливают метизы с верхней части плит, постепенно опускаясь.

Монтаж доборных элементов и нащельников

Декоративные планки закрывают подверженные коррозии участки, украшают швы и места стыковки, продлевают срок работы сэндвич панелей в конструкции строения. Нащельники предохраняют проложенный в соединениях утеплитель от разрушения под действием дождя, мороза, ветра.

Нащельники ставят в местах:

  • стыковки двух панелей или прогонов и плит;
  • по периметру проемов окон и дверей;
  • в месте сопряжения плит с цоколем, карнизным свесом;
  • прикрывают наружные и внутренние углы постройки.

Если речь идет о кровельных сэндвичных плитах, доборные планки предусматривают на коньковом ребре, выступах и соединениях двух плоскостей скатов, при подходе плоскости крыши к парапету. Материалом планок служит рулонная сталь (0,45 – 0,7 мм) с оцинкованным слоем и полимерной декоративной пленкой. Цвет нащельников подбирают в тон основным сэндвичным плитам. Доборные планки выпускают разной формы в зависимости от места монтажа.

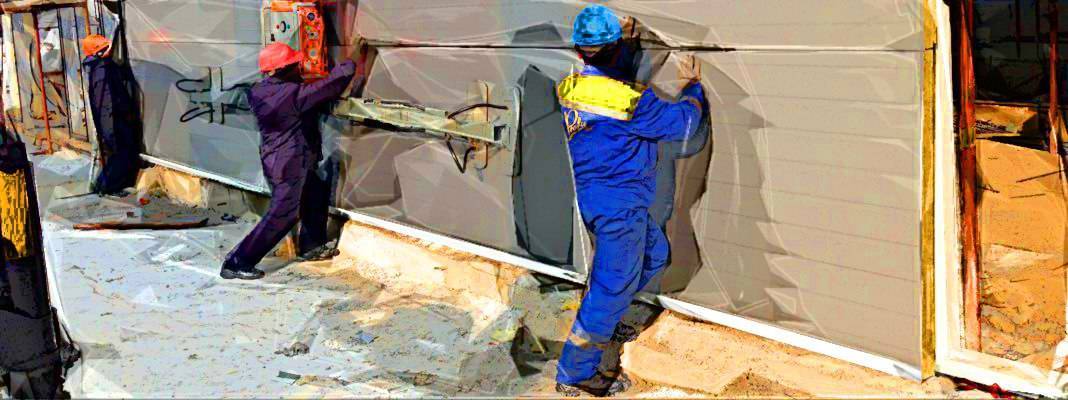

Установка стеновых сэндвич-панелей

Как монтировать сэндвич-панели?

Проверьте правильность расположения всех элементов каркаса и нанесите разметку в соответствии с проектной документацией.

Внимательно ознакомьтесь со всеми требованиями и пошаговыми действиями по монтажу конструкции перед началом работ.

Схема крепление панелей к подконструкции:

Монтаж стеновых элементов можно проводить горизонтальным или вертикальным способом.

При горизонтальном варианте монтаж начинают от фундамента, в случае использования вертикального варианта элементы устанавливают от угла здания.

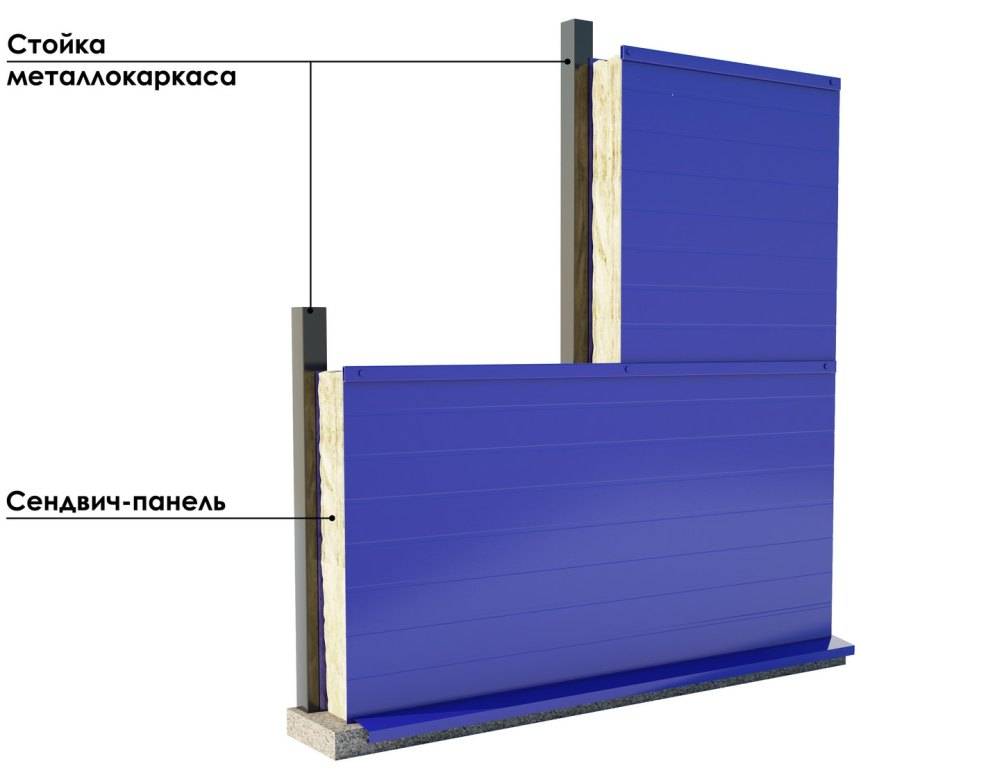

Горизонтальный вариант монтажа

Горизонтальный способ крепления основан на соединении панелей под собственным весом.

Технология монтажа сэндвич-панелей:

Нанесите бутиловую ленту на заранее подготовленное ровное основание. В местах ее соприкосновения с колоннами и внутренними стенами предусмотрите нахлест в 5 см. Внутренняя часть ленты должна соприкасаться с колоннами и внутренними стенами.

Лента герметизирующая липкая «Герлент» 45х2 марка Б (бутилкаучуковая)

На бутиловую ленту уложите уплотнитель для обеспечения надежного стыка с колоннами.

Края лент соединяются встык. Для обеспечения нормативного уклона цокольной направляющей в углах здания уплотнительную ленту подрежьте так, чтобы между ней и стеной или колонной осталось по 5 см.

Установите цокольную направляющую. Расстояние между элементом и колонной должно составлять порядка 1 см. Элементы соедините встык. При установке убедитесь, что отверстия для конденсата расположены на внешней стороне направляющей. Закрепите конструкцию.

Установите бутиловую ленту в закрепленную цокольную направляющую по внутреннему краю. В местах соединения предусмотрите нахлест в 5 см.

Установите изоляцию из минваты. Все элементы монтируются встык.

изоляция из минваты

Закрепите цокольную планку с нахлестом в 10 мм. Планка крепится по наружному краю цокольной направляющей. В углах требуется предусмотреть отгибы под прямым углом.

На расстоянии 2 см от наружного края колонн или внутренних стен закрепите на них уплотнитель.

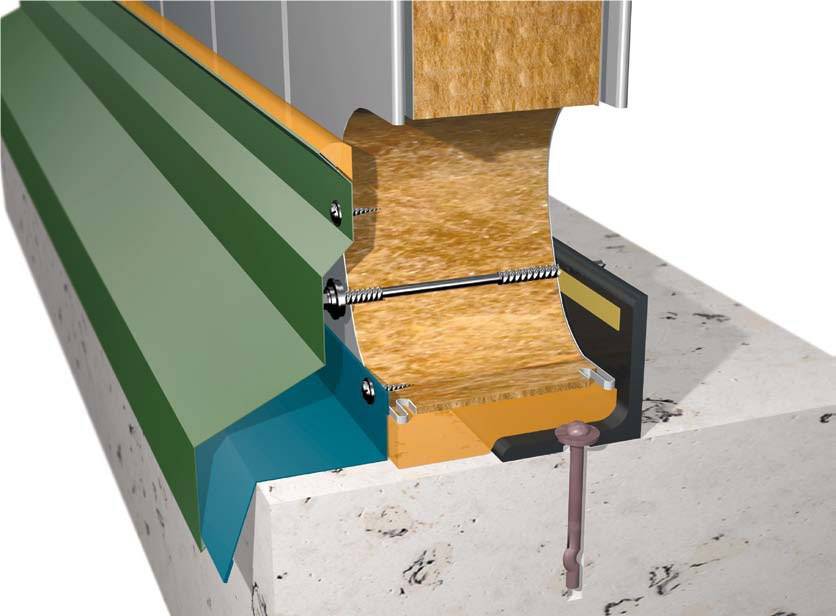

Узлы крепления сэндвич-панелей к металлоконструкции:

Поднимите сэндвич-панель и установите ее в требуемом месте в соответствии с проектной документацией.

Это самый нижний элемент в ряду фасада. Край панели расположите в центре колонны. Крепят элемент с помощью саморезов по металлу или дереву в зависимости от типа конструкции.

саморез по металлу или дереву

Саморезы устанавливают с шагом 9-12 см по ширине плиты.

Поднимите и установите вторую сэндвич-панель вертикально. Заранее нанесите на замок первой панели герметик.

Поднимите и установите все последующие конструкции в соответствии с проектной документацией.

После окончания монтажа основных конструкций приступают к установке доборных элементов, скрывающих угловые стыки и все швы.

Монтаж осуществляют снизу, с отливов и цокольных доборных элементов. При установке используют герметик, его наносят с внутренней стороны.

герметик строительный

Кроме этого используются саморезы того же цвета, что и основной цвет поверхности.

Вертикальный вариант монтажа

Как правило, данный вид монтажа используют в частных домах высотой 3-6 м.

Первая конструкция устанавливается в углу здания.

Если сэндвич-панели соединяются друг с другом с помощью замковых элементов, проследите, чтобы все соединения были очень плотными.

Во избежание нарушения теплоизоляционного контура рекомендуют прокладывать герметик внутрь замка.

Поперечные стыки элементов уплотняют изоляционным материалом. При использовании панелей с ПСБ-С пользуются минватой или монтажной пеной, для элементов с минватой используют минеральную вату.

Швы между сэндвич-панелями закрываются доборными элементами в конце строительных работ.

Строительство дома из SIP панелей своими руками

Итак, если вы решились построить себе дом, то первое, о чём необходимо будет позаботиться – это разработка проекта. Для этого необходимо обратиться в строительную организацию, имеющую лицензию на выполнение соответствующих видов работ.

Получив «на руки» проект, необходимо приобрести сэндвич-панели. Возможны два варианта:

  • купить стандартные панели и самостоятельно выполнить подрезку согласно проекту. Более дешёвый вариант, однако, более медленный и трудоёмкий.
  • изготовление панелей на заказ – дорогостоящий вариант, но максимально быстрый.

Фундамент

Как уже было отмечено выше, сэндвич-панели имеют малый вес, поэтому нет необходимости создавать сложный тяжёлый фундамент под строительство дома из них. Вам вполне подойдет вариант мелко заглублённого ленточного, ленточно-столбчатого или свайно-раструбного фундамента.

Например, для изготовления мелкозаглублённого ленточного фундамента необходимо выполнить следующие виды работ:

  1. Расчистить и разметить участок. Провести выемку грунту из расчёта, что траншея для фундамента должна иметь глубину порядка 50-60см и ширину 40см.
  2. Выполнить уплотнение грунта, далее провести засыпку 10-сантиметрового слоя песка с утрамбовкой, после чего – засыпку щебневого слоя толщиной 10см, который также необходимо утрамбовать.
  3. Установить деревянную опалубку, рекомендуемая высота над уровнем земли 50см.
  4. Создать каркас из арматуры.
  5. Залить фундамент бетоном. Бетон можно приготовить самостоятельно, но при заливке фундамента лучше воспользоваться услугами специализированных организаций.

Далее необходимо дать возможность фундаменту просохнуть и можно приступать к выполнению дальнейших работ не ранее, чем через 28 дней. В процессе сушки фундамента его требуется защитить от растрескивания, для чего необходимо накрыть и регулярно увлажнять, чтобы избежать быстрого испарения воды.

Укладка обвязочного бруса

Для создания надёжного каркаса будущего дома достаточно использовать брус сечением 250х150мм. Перед его применением в строительстве обязательно необходимо выполнить его обработку антисептическими, противопожарными и прочими средствами, согласно прилагаемым к ним инструкциям.

Первая рама (обвязка) из бруса надёжно крепится к фундаменту с помощью анкеров, после чего на нее монтируют остальную часть каркаса.

Обустройство пола и перекрытий

Полы в таком доме можно сконструировать из лагов с прокладкой между ними утеплителя и обшивкой половой доской. Также технология позволяет выполнить их с помощью сэндвич-панелей.

Они скрепляются между собой балками-шипами, и образующиеся между ними пустоты заполняются монтажной пеной. В качестве балок чаще всего используется предварительно обработанный брус размером 150х50мм или 200х50мм, размер которого выбирается в зависимости от размера используемых панелей.

Возведение стен

После того, как пол готов, приступают к возведению стен. Для этого на пол укладываем специальный брус, который называется направляющим. Его следует зафиксировать в строго горизонтальном положении, после чего закрепить саморезами к полу.

Установленная стеновая панель закрепляется саморезами к направляющему брусу. Соседние панели соединяются между собой с помощью соединительного бруса. Все стыки панелей и бруса обязательно запениваются монтажной пеной.

Обустройство крыши

Изготовление крыши для домов из сэндвич-панелей можно выполнить как классическим способом, с использованием мауэрлата и стропильной системы, так и с помощью самих сэндвич-панелей.

В первом случае монтируется стропильная система, на которой устанавливается обрешётка, укладывается гидроизоляционный и кровельный материалы. В случае выбора «холодного» чердака, утеплитель не применяется. Если же вы планируете использовать чердачное помещение для проживания, тогда между стропилами необходимо будет уложить слой утеплителя и изнутри закрыть его пароизоляционной плёнкой.

Если вы решите делать крышу из сэндвич-панелей, тогда её монтаж начинается с формирования внешнего каркаса стропильной системы. Далее монтаж панелей ведёте вдоль конька, соединяя панели со стропилами так же, как это делали при возведении стен.

Кессон внутри гаража своими руками: простое руководство

В первую очередь стоит помнить о безопасности. В противном случае сооружение вряд ли успеет сослужить хорошую службу раньше, чем создаст лишние риски. Необходимо заранее продумать, каким будет люк, который ведёт внутрь погреба, и сделать так, чтобы его было хорошо видно. Лестницу подбирают как можно более удобную и надёжную, после чего закрепляют и сверху, и снизу.

Если кессон металлический, то гидроизоляция — едва ли не важнейший этап его обустройства. Если пропустить данный шаг, то вскоре вся конструкция, благодаря которой в гараже появился погреб, начнёт разрушаться от ржавчины, так что ремонт понадобится уже через год-два. Чтобы избежать этого, задействуют специальные составы, включая битумную мастику.

Проветривать сооружение изнутри — ещё одна мера, о которой не следует забывать. Оптимальный режим температуры и влажности сохранит продукты дольше. Чтобы добиться этого, стоит регулярно открывать люк или же соорудить систему вентиляции, причём выходящую не в гараж, а во внешний мир, к свежему воздуху. Оптимальной температурой считается уровень +5 °C, а оптимум влажности — 70–80 %.

Чаще всего таким решением пользуются владельцы городских квартир, где балкон или лоджия оказываются недостаточно большими. Также владельцы гаражей с кессонами — хозяева частных домов, не привыкшие расходовать место впустую.

Конечно, всегда есть возможность приобрести уже готовый кессон. Однако совсем не факт, что он и по форме, и по размеру, и по характеристикам будет соответствовать запросу. Именно поэтому многие интересуются тем, как сделать кессон в гараже собственными руками, не прибегая к посторонней помощи.

Если возводят внутри гаража сооружение цилиндрической формы, то рассчитывают примерно на двухметровую высоту и на метровый диаметр. Действуют следующим образом:

  • подбирают листы металла, которые подходят по толщине и ширине;
  • металл приваривают друг к другу со всех сторон и обрабатывают составом против коррозии;
  • яму будущего погреба обкладывают кирпичом или бетоном, затем внутрь укладывают саму ёмкость;
  • устанавливают лестницу, которая подходит по размеру, один её конец закрепляют на полу, а другой — возле люка, который оборудован в гараже;
  • чтобы продукты не гнили, не портились, внутри монтируют дощатые стеллажи с вентиляционными щелями и с расстоянием порядка 40–50 сантиметров между ярусами.

Кессон обеспечит погребу для консервов и других продуктов превосходные свойства, позволит надёжно защитить запасы и сохранить их на долгий срок.

Обработка сэндвич-панелей

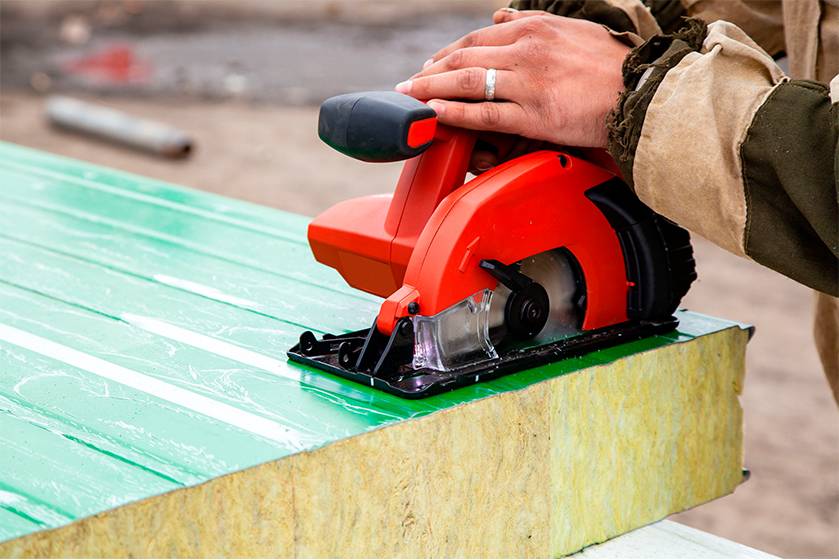

С помощью циркуляционной пилы можно получить ровный срез для выполнения прочного стыка между элементами. В местах примыкания сэндвич-панелей к колоннам или стенам из железобетона необходимо использовать самоклеящуюся ленту.

циркуляционная пила

Она выступает также уплотнителем в процессе проведения работ.

Для мытья элементов, которые загрязнились в процессе транспортировки или монтажа, нельзя использовать кислотные, щелочные и абразивные химические средства. Для выбора варианта обработки ориентируйтесь на материал, из которого изготовлены панели.

После завершения монтажа элементы могут быть покрыты защитным составом, в том числе эмалью.

эмаль защитный состав

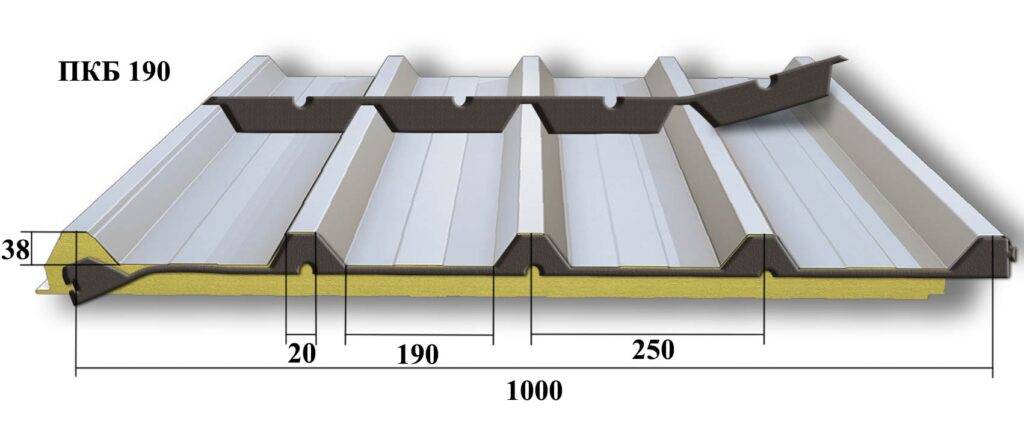

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

Иллюстрация
Описание действия

Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно

После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной

Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно

Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье

Можно сделать его немного шире

Очень важно не забывать о необходимости использования демпферной ленты

В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ

В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

Подробнее о преимуществах заборов из сэндвич-панелей

Сэндвич-панели считаются стройматериалом нового поколения, поскольку сочетают в себе много разнообразных положительных качеств, перечисленных выше. У них очень широкий спектр применения, ведь они могут применяться далеко не только для установки шумоизоляции вдоль магистралей. Всё это, вместе с приемлемой ценой, делает этот материал одним из лучших на рынке среди конкурентов.

Панели являются одним из лучших материалов для создания кровли и обделки стен. С «сэндвичами» возможно строительство любого характера, поскольку их можно применять буквально в любой части стены. Они хорошо утепляют помещение, многократно повышают звукопоглощение, что повышает уют и комфорт. Эти же свойства помогают покупателю экономить на дополнительной утеплительной отделке.

Панели радуют своей многослойной конструкцией. Каждый лист состоит из нескольких, обычно трех, слоев. Внутри расположена сердцевина из минеральной ваты или пенополистирола, которая является поглотителем звуковых колебаний и утеплителем.

Устройство панелей

Название «сэндвич-панели» произошло от их конструкции. Панели «сэндвичи» состоят из нескольких слоев, а снаружи их облицовывают металлическими пластинами.

Внутренне устройство выглядит следующим образом: базальтовая вата или полистирол берутся за основу. Они легки, прочны и долговечны, и служат для поглощения шума. Наполнитель панелей обязательно является пористым, что повышает его устойчивость к температурным перепадам и повышает звукоизоляцию.

Панели имеют высокий спрос, недороги, быстро сооружаются, помогают сохранять тепло, являются предметом гидроизоляции. Эти качества выделяют сэндвич-панели среди прочих схожих материалов для звукоизоляции. Также они обладают широким спектром применения, помимо прямого назначения — защиты от внешнего шума, что и повышает их уникальность.

Все «сэндвичи» можно разделить на два типа. Первые применяются при обустройстве кровель, вторые устанавливаются как заборы. Стеновые панели также можно использовать для внутренней обшивки или облицовки различных зданий — от жилых и торговых, до промышленных. Помимо того, что они могут служить изолятором звука внутри стен, их можно устанавливать и внутри помещений.

Применение сэндвич-панелей при строительстве различных объектов удешевляет общую стоимость проекта, поскольку сокращает число необходимых материалов и не является дорогим само по себе. Оно не требует привлечения квалифицированных специалистов или архитекторов для постройки.

Солнечные панели использовать вместе с шумозащитными экранами более рационально.

Дорожные плиты разделяют на две категории. О каждой из них читай в нашей статье.

О функциях дорожных ограждений ты узнаешь тут.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
