Фундамент для бетонного забора: правила изготовления ленточного основания своими руками с руководством по монтажу конструкции

Какими саморезами крепить профнастил на забор

Для установки забора чаще всего используют профлист марки С20. Причем не имеет значения, на укосе его монтируют или на ровной поверхности. Для фиксации применяют крепежный элемент, который называется самонарезающим винтом.

Чертеж одного винта

Это стальной стержень со шляпкой и наружной резьбой. Саморез способен сам нарезать резьбу в материале, куда он ввинчивается, без необходимости предварительно делать отверстие.

Главное отличие самореза от шурупов и болтов состоит в том, что резьба находится на всей поверхности стержня. Крепеж имеет хороший показатель прочности, которую он получает после заводской термообработки во время производства.

Схема прикручивания металлопрофиля на забор

С учетом ГОСТа все разновидности самонарезающих винтов проходят сертификацию по международным требованиям. В качестве материала производства применяется высококачественная оцинкованная сталь либо нержавейка.

Выбор саморезов, которые предназначены для фиксации профлиста к забору, большой. Крепежные элементы имеют различную форму головки, диаметр и размер. Изготавливаются диаметром 3,9–6,4 мм, размером 18–24 мм.

Эскиз правильного прикручивания самонарезающих винтов

Шлицы головки могут быть разной формы. От этого будет зависеть выбор инструмента для выполнения крепления. Также саморезы могут поставлять в комплекте с резиновыми шайбами, что хорошо сказывается на герметичности соединительного крепежа.

На фото можно увидеть разные виды саморезов.

В одном строительном магазине

Бетонирование фундамента

Исходя из объема работ, можно заказать бетон с доставкой у соответствующей компании или изготовить его самостоятельно. Используется бетон двухсотой или трехсотой марки. Если принято решение изготовить его самостоятельно, то на 1 метр кубический бетона марки 300 потребуются такие ингредиенты: вода – 230 л, цемент – 380 кг, щебень – 1207 кг, песок – 481 кг. Этого количества хватит примерно на 5,5 метров ленточного фундамента шириной 300 мм и глубиной 600. Конечно, для приготовления такого объема бетономешалка будет как нельзя кстати. Укладывая бетонную массу, не забывайте ее трамбовать. Идеальное решение – использовать электрический вибратор для бетона, однако в домашних условиях подойдет и черенок от лопаты.

На следующий день нужно аккуратно снять опалубку и, если необходимо подчистить выступающие образования. Устанавливать заборные блоки или декоративные профлисты рекомендуется не раньше, чем через 72 часа.

ОБЩИЕ ПОЛОЖЕНИЯ

Железобетонный забор используется для ограждения территорий промышленных предприятий, объектов энергетического, с/х и складского назначения, участков жилых и общественных зданий. Одной из зон с повышенной опасностью, является различные производственные здания, поэтому их необходимо ограждать заборами, идеальный вариант – железобетонный забор, подобным забором можно оградить также, различных складские или сельскохозяйственные помещения, при изготовлении данных заборов используется марка бетона М300.

Рис.1. Детали оград сборные железобетонные по серии ИЖ 31-77-ССМиК 01.07

Если имеется возможность углубить стакан в землю, тем самым устойчивость всей конструкции будет выше. Тогда подойдут панели забора без фартука, но если стакан возможно установить только на поверхности земли, желательно приобрести бетонный забор с панелями у которых имеется фартук. Стоимость данных типов панелей немного выше, но благодаря фартуку можно закрыть пространство которое образуется под панелью забора, если бы выбрали в подобном случае панель забора без фартука. Панели забора изготавливаются из песчаного бетона и имеют высокие характеристики морозостойкости, очень малое поглощение воды и высокой износоустойчивостью, благодаря перечисленным характеристикам срок эксплуатации железобетонных заборов очень велик.

Главное правильно устанавливать панели железобетонного забора, так как от правильности установки зависит долговечность использования данных ограждений, желательно при установке заборов, прибегнуть к услугам специалистов и специальной техники, так как вес одной панели может быть более 2 тонн.

Какую бетонную смесь применять?

Разобравшись с вопросом, какой на вашем участке нужен фундамент, надо определиться с выбором марки бетона. Это зависит от физических свойств грунтов в вашей местности проживания:

• в сухой твердой почве устройство основания выполняется из марки М100 класса В7,5;
• в увлажненных грунтах следует применять бетон марки М150 класса В10;
• в насыщенных водой грунтах ленточный фундамент для забора придется сделать из бетонной смеси марки М200 класса В15.

Рядовому застройщику без специального строительного образования сложно разобраться в классах и марках бетонной смеси, обозначающих ее прочность, сопротивляемость промерзанию и прохождению влаги. Ему важнее понять, в какой пропорции смешивать стройматериалы, чтобы получить бетон с требуемыми характеристиками. Эти соотношения материалов по объему показаны в таблице:

Марка	Класс	Объем цемента М400, л	Объем песка, л	Объем щебня, л
М100	В7,5	10	41	61
М150	В10	10	32	50
М200	В15	10	25	42

Чтобы сделать качественную смесь, важно применять просеянный песок в сухом состоянии. Дело в том, что мокрый песок сильно прибавляет в массе и его доля в растворе получится большей, отчего будущий монолит потеряет в прочности

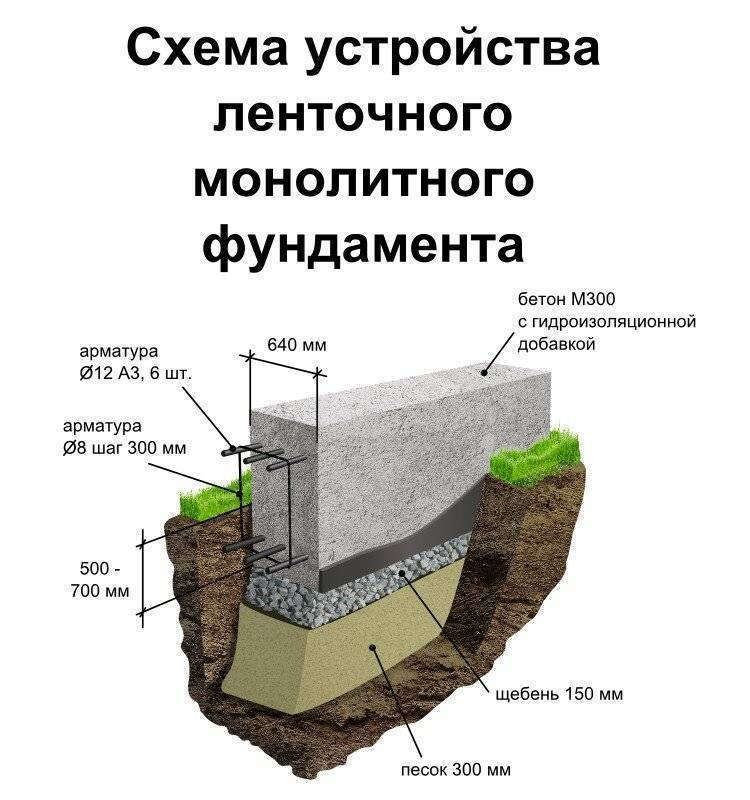

Ленточный фундамент для забора из профлиста

Такая конструкция чаще всего используется для различных легких ограждений, в том числе и для заборов из профнастила. Несмотря на сравнительно небольшую глубину заложения, ленточный фундамент обеспечивает необходимую прочность, устойчивость и долговечность ограждения. Выполняется он в виде узкой ленты из бетона, поэтому и называется ленточным.

Ширина фундамента обычно не больше 20-30 см, а глубина заложения 30-50 см от поверхности грунта. Для того чтобы фундамент был единой конструкцией, которая воспринимает нагрузки, воздействующие на забор по всей протяженности ограждения, внутрь бетона на всю его длину укладывается стальная арматура.

Для монтажа ленточного фундамента под забор из профнастила в земле выкапывается траншея глубиной 50-70 и шириной 25-40 см. На ее дне выполняется песчаная подушка с уплотнением толщиной в 100 мм. Затем в траншее устанавливается опалубка из досок, фанеры или металлических листов. Она должна удерживать бетонную смесь в той части ленточного фундамента, которая находится выше уровня земли и, впоследствии, будет служить цоколем забора из профлиста.

После установки опалубки в дно траншеи на глубину 40-50 см вбивают металлические столбы ограждения. Затем внутри опалубки в два яруса монтируется стальная арматура диаметром 10 мм.

Нижний ряд арматуры укладывается на подставки на расстоянии 3-4 см от стенки траншеи. С интервалами приблизительно 30-40 см, продольные стержни связывают поперечными перемычками. Затем устанавливаются вертикальные стойки из арматуры меньшего диаметра. На них крепят металлические арматурные стержни верхнего яруса и, так же, как и нижние, соединяют перемычками из арматуры.

Если опоры ограждения выполняются из стальных труб или металлического профиля, их лучше соединить с арматурой фундамента с помощью электросварки. Это сделает забор еще более прочным и надежным.

После установки столбов и арматуры, фундамент для забора из профлиста заливается бетонной смесью марки 200 (В15). Опалубку снимают, когда бетон наберет 70% своей прочности. При положительных температурах окружающего воздуха это происходит приблизительно через 7-10 дней.

Таким образом, устройство ленточного фундамента сводится к следующим операциям:

• разметка и отрывка траншеи;
• установка столбов;
• устройство песчаного основания под фундамент;
• установка опалубки;
• укладка арматуры;
• приготовление и заливка бетонной смеси;
• разборка опалубки.

Инструкция по заливке фундамента под забор

Схема фундамента.

Чтобы правильно установить надежное основание под ограждение, лучше всю монтажную работу разбить на определенные этапы, которые потом необходимо последовательно выполнять. Придерживаясь такого метода, мастера будет точно уверен в правильном выполнении всех первостепенных и дополнительных элементов монтажа. Так как ленточный фундамент считается наиболее простым, а потому востребованным видом укладки под ограждение, следует рассмотреть его на примере.

Разметка участка:

• прежде всего следует очистить участок земли по периметру от мусора, травы или других насаждений с помощью лопаты, тяпки и граблей;
• теперь необходимо правильно разметить участок, на котором запланировано строительство ограждения. Для этого используют рулетку и уровень;
• чаще забор устанавливают прямоугольной формы, поэтому строго по углам вбивают колышки и между ними натягивают бечевку. Такой подход позволит точно наметить место, где будут проходить строительные работы.

Подготовка к заливке:

Схема фундамента для кирпичного забора.

На этом этапе монтажных работ выкапывают ямы под столбы и траншею для заливки фундамента. Глубина ям зависит от высоты ограждения, в среднем она составляет 0,8-1,5 м. Траншеи выкапывают глубиной до 0,5 м и шириной 25 см.

Установка опалубки:

После того как траншея будет готова, необходимо будет сделать опалубку. Ее делают из досок высотой примерно 15 см

Такая мера предосторожности требуется на случай обвала грунта прямо в залитый раствор бетона. После монтажа конструкции ее нужно укрепить металлической арматурой, толщина которой не должна быть менее 8 мм

Установка столбов для опоры:

Для того чтобы фундамент был крепким, а забор надежным, требуются достаточно жесткие столбы-опоры. В этом случае часто используют кирпич, металлические уголки или древесину после специальной обработки. Наиболее простой вариант – это металлические квадратные трубы, имеющие сечение 50х50 мм. Трубы необходимо вкопать в яму, примерная глубина которой должна быть не более 1,3 м. Но перед тем как вкопать трубы в землю, требуется провести некоторые меры профилактики.

Крепление элементов забора.

Подготовка труб:

• участки, поврежденные коррозией, следует зачистить наждачной бумагой;
• металлические трубы необходимо обезжирить, для этого нужен раствор ацетона и какая-нибудь ветошь;
• поверхность труб требуется загрунтовать грунтовкой, которую лучше наносить кистью;
• после того как грунтовка просохнет, наносят масляную краску в два слоя.

Используемые материалы и инструменты:

• доски для опалубки;
• арматура толщиной до 8 мм;
• кирпич, металлические уголки или древесина;
• наждачная бумага, раствор ацетона, грунтовка, краска для обработки металлической опоры;
• цемент, песок и щебень;
• колышки и бечевка;
• лопата, тяпка и грабли;
• уровень и рулетка;
• кисть и кусок ветоши;
• объемный контейнер для замеса раствора бетона.

Материалы для забора

Надо сказать, что прогресс движется вперед семимильными шагами. Ежегодно появляются разнообразные новые материалы, характеристики которых намного превосходят ранее применяемых. Одним из таких материалов стала композитная стеклопластиковая арматура.

Стеклопластиковая арматура изготавливается в соответствии с разработанными стандартами. Ее минимальный размер начинается с диаметра в 4 мм, а максимальный может достигать 32 мм. Для малоэтажного строительства в основном применяется стеклопластиковая арматура, диаметр которой максимально равен 10 мм. Она выпускается и реализуется бухтами.

Так транспортируется стеклопластиковая арматура

Стеклопластиковая арматура, предназначенная для строительства, имеет несколько групп в зависимости от типа армирующего наполнителя:

• стеклокомпозитная;
• углекомпозитная;
• комбинированная.

Стеклопластиковая арматура может использоваться для армирования забора, для усиления фундамента здания. Важнейшими преимуществами этого нового строительного материала, если его сравнивать с металлической арматурой, считаются:

• Небольшая масса;
• Устойчивость к коррозии;
• Высокая прочность.

В принципе, применяя стеклопластиковую арматуру на приусадебном участке, можно получить большую экономию при строительстве самых разных построек. Прежде всего, ее отличает множество положительных характеристик.

Армирование фундамента забора стеклопластиковой арматурой

Она очень легко монтируется, подобный забор может простоять десятки лет, так как прочность такой арматуры значительно выше обычных металлических прутьев для забора. Для работы со стеклопластиковой арматурой не нужно иметь специальное оборудование и дополнительную технику. Для этого материала не требуется покраска, не нужны никакие защитные средства.

Какую марку бетона лучше использовать под забор?

Забор вокруг собственного земельного участки или любого другого объекта позволит огородить территорию от незапланированных проникновений. Дополнительно, подобная конструкция имеет цель скрыть пространство от чужих взглядов

Важно выбрать, какую марку бетона лучше использовать под забор

. Самым распространённым типом фундамента считается ленточный и свайный варианты. Это зависит от общей массы наземной части.

Если элементы забора не обладают значительным весом, используется свайный тип конструкции. Он отличается своей простотой и доступной стоимостью. Марка бетона под забор

варьируется в пределах М100-М200. Нет необходимости в смеси высокого качества, поскольку её основной задачей является удержание сваи в вертикальном положении.

Ленточный фундамент должен обеспечивать надёжность для всей конструкции. Для этого, марка бетона под забор

должна быть несколько выше, чем у свайного варианта. Как правило, используется материал М150-М250. Он обладает необходимыми в данной сфере показателями прочности и устойчивости к неблагоприятным факторам.

Если требуется выбрать марку бетона под забор

не для фундамента, а монолитных плит, требуется изделие значительного качества. Дополнительно, используются армирующие элементы в составе конструкции. Таким образом, оптимально подойдёт марка М250-350.

Особенности

Фундамент – главная несущая часть изгороди. И чем правильнее выберите состав и зальете основание, тем дольше будет срок службы ограды. При слабой опоре либо отсутствии фундамента изгородь покосится, либо упадет. Часто такое встречается, когда почва вспучивается по весне

Вот почему так важно знать, как сделать фундамент под забор

Для чего необходимы заборы на фундаменте? Основа под изгородью выполняет следующие функции:

1. Делает конструкцию более устойчивой.
2. Нагрузка забора распределяется равномерно.
3. Если есть основание – значит почву из-под ограждения не вымоет, и оно не накренится.

Виды основ с кирпичными столбами

Существует несколько разновидностей фундамента под забор из профнастила:

• Монолитная лента.
• Сборная лента.
• Ленточно-столбчатый фундамент.

Монолитная лента представляет собой наиболее прочный и устойчивый к нагрузкам вариант. Недостатком конструкции является необходимость длительной выдержки залитой ленты для затвердения материала, что значительно увеличивает срок строительства.

Сборная конструкция позволяет заметно сократить время постройки забора, но результат получается менее прочным, устойчивость к ветровым нагрузкам существенно снижается.

К тому же, для установки фундаментных блоков необходимо использование строительной техники, а применение штучных элементов (шлакоблоков и т.п.) еще больше уменьшает прочность ленты.

Комбинированный ленточно-столбчатый вариант основания дает самый надежный тип фундамента, способный переносить самые сильные ветровые или механические нагрузки.

При этом, необходимость выдержки в течение положенного времени для застывания бетона присутствует для этого типа, так же, как и для монолитной ленты.

Какие бывают марки

Подбор марки бетонной смеси зависит от веса самого ограждения и состава почвы. Недорогой бетон М100–150 имеет в составе много крупных фракций. Но не значит, что от него следует отказаться. Чтобы сделать основу не слишком массивного ограждения из металлопрофиля в легких и скальных грунтах он вполне подойдет.

Такой фундамент можно создать даже на сложных грунтах и наклонных участках. Главное выбирать сам забор не слишком массивный.

На фундаменте из бетона М250 реально возвести массивное сооружение, хорошо противостоящее подземным водам, дождь, снегу и ветру. М300 держит давление до 300 мегапаскалей. Такой состав требуется на почвах, склонных к промерзанию.

Более высокие марки увеличивают прочность основы забора, но применять их не рентабельно.

Заливка фундамента

Смесь для фундамента создаётся в пропорциях 4:2:1, песка, щебня и цемента соответственно. Для однородной консистенции, надо начинать смешивание с цемента и воды, после получения однородного состава, постепенно добавляется песок, а после щебень. Если фундамент не секционный, то заливку смеси желательно проводить в течение 1 дня. Бетон заливают в опалубку на 5–10 см, после чего устанавливают арматуру, и продолжают заливку. Арматуру наверху лучше закрепить, пока бетонная смесь не дойдёт до её верха, это предотвратит возможные перекосы, которые могут произойти из-за неоднородности бетона при заливке.

Схема возведения ступенчатого основания

При ступенчатом фундаменте делается то же самое только секциями, а арматура на краю нижней выступает так, чтобы быть продолжением арматуры верхней. После того как нижняя арматура застывает, монтируют опалубку верхней секции и соединительного столба и повторяют заливку. Благодаря такой конструкции достигается однородность фундамента, что предотвращает возможные оползни забора.

Отличие заливки столбчатого основания от ленточного, только в конечном результате. В смешанной основе на арматуру столбов наваривается ростверк, а после заливается ленточная часть основания.

Заливая основание, надо помнить, что оно должно выполнять свои функции минимум 10 лет. Правильно возведённое основание долго не будет требовать ремонта, позволит установить тяжёлый забор и ворота, защищающие частную жизнь от посторонних глаз.

Расчет количества бетона

Если вы выбрали ленточную основу, чтобы вычислить количество бетона, надо ширину будущей траншеи умножить на ее глубину и на протяженность.

Допустим, вы собираетесь обустроить основу с заливкой ленты шириной 30 см, стандартной для нетяжелых конструкций глубиной в полметра и стометровой протяженностью. Потребуется 0,3 умножить на 0,5, а затем на 100. Объем бетона получается 15 кубометров.

Фундамент на основе столбов и свай предполагает схожий расчет. Тут нужно вычислить объем основания. Проще всего это сделать, при наличии округлых столбов: нужно умножить высоту такого элемента на квадрат радиуса сечения и на число Пи (3,14).

Если столбы квадратные, объем выявляется методом умножения высоты на площадь сечения. Каждый круглый двухметровый элемент диаметром 15 см потребует около 0,035 куба бетона, квадратный со стороной 20 см – 0,08 куба.

Применение бутового бетона

Строительство фундаментного основания из бутобетона отличается от обустройства монолитной конструкции тем, что траншею заполняют крупным наполнителем. Можно использовать камень, старый битый кирпич, прочие подручные стройматериалы. Затем заливают жидкий раствор из песка и цемента. Такая технология обустройства фундамента чаще всего используется в частном домостроении.

Особенности выполнения работ:

• заполнение траншеи на 30 см камнем;
• заливка бетонным раствором выше уровня заполнения камнем.

При выполнении заливки необходимо контролировать, чтобы смесь заполняла пустоты, образовавшиеся между засыпкой. После завершения работ основание нужно защитить от промерзания, быстрого высыхания.

Ключевые критерии выбора

Чтобы была правильно выбрана марка бетона для ленточного фундамента забора, необходимо учитывать тип основания. При установке легких ограждений чаще всего останавливают выбор на свайном основании, для которого подходит недорогой бетон М100 или М150. Если возводится более тяжелая конструкция, то рекомендуется делать ленточный фундамент, используя для этого составы М200. Массивные кирпичные сооружения требуют обустройства столбчатого монолитного фундамента. В этом случае обеспечить максимальную прочность может бетон М250 или М300.

Чтобы узнать, какой марки бетон нужен для фундамента забора, помимо типа сооружения необходимо учитывать и дополнительные критерии, к которым относится:

Водонепроницаемость – на этот критерий, нужно обращать внимание, если фундамент будет пролегать по участку, расположенному в низине или имеющего высокий риск подтопления грунтовыми водами. Данный параметр обозначается буквой W и варьируется от 2 до 12

Чем выше число, тем больше устойчивость к воздействию влаге.

Морозостойкость бетона – обозначается буквой F и определяет способность сохранять эксплуатационные характеристики состава в течение определенного количества циклов заморозки и разморозки. Их число указывается рядом с F.

Подвижность – эта характеристика определяет пластичность раствора, от которой зависит удобство работы с ним, равномерность распределения по опалубке и возможность заливки геометрически сложных конструкций с множеством труднодоступных мест. Но, следует учитывать, что подвижность достигается преимущественно увеличением объема воды, поэтому застывшее основание получается менее надежным и прочным.

Чтобы была грамотно выбрана марка бетона для ленточного фундамента под забор, рекомендуется обращать внимание на ветровые нагрузки, присущие конкретной местности. При их высоких показателях, рекомендуется использовать марку 250 и выше, так как сплошные ограждающие конструкции, отличаются большой парусностью

Разновидности ленточных оснований

Применительно к ограждениям эти фундаменты делятся на несколько видов, применяемых в различных условиях:

• обычные ленточные,
• столбчато-ленточные;
• свайно-ленточные.

Устройство классического ленточного варианта Устройство оснований первой группы производится в нормальных условиях на устойчивых типах грунтов, промерзающих не более, чем на 80 см. Если граница промерзания располагается глубже, то нет смысла рыть траншею по всей длине, достаточно сделать опоры на стабильный слой в нескольких точках. В таких случаях строится столбчато-ленточный фундамент своими руками.

Устройство столбчато-ленточного фундамента

Когда грунты на участке – просадочные, то любая монолитная конструкция может со временем перекоситься или частично уйти в землю. В таких местах производится установка винтовых свай, уходящих ниже просадочных слоев и опирающихся на устойчивый грунт. Сверху оголовки свай объединяются железобетонной плитой – ростверком, на котором и ведется дальнейшее строительство ограждения.

Расчет количества бетона

Если вы выбрали ленточную основу, чтобы вычислить количество бетона, надо ширину будущей траншеи умножить на ее глубину и на протяженность.

Допустим, вы собираетесь обустроить основу с заливкой ленты шириной 30 см, стандартной для нетяжелых конструкций глубиной в полметра и стометровой протяженностью. Потребуется 0,3 умножить на 0,5, а затем на 100. Объем бетона получается 15 кубометров.

Фундамент на основе столбов и свай предполагает схожий расчет. Тут нужно вычислить объем основания. Проще всего это сделать, при наличии округлых столбов: нужно умножить высоту такого элемента на квадрат радиуса сечения и на число Пи (3,14).

Если столбы квадратные, объем выявляется методом умножения высоты на площадь сечения. Каждый круглый двухметровый элемент диаметром 15 см потребует около 0,035 куба бетона, квадратный со стороной 20 см – 0,08 куба.

Основной состав

Бетонный раствор состоит из основных материалов:

1. Цемент применяют разный, в зависимости от назначения смеси. Для обычных конструкций использую пуццолановый.
2. Крупный наполнитель – щебень или гравий. Чем крупнее его фракция, тем прочнее готовый камень.
3. Песок – мелкий наполнитель. Он заполняет основную массу раствора.
4. Вода активизирует деятельность цемента.

К основному составу тяжелого бетона при необходимости добавляют пластификаторы. Они необходимы в случаях, когда:

• Работы по заливке осуществляются в холодное время;
• Требуется повышенная пластичность смеси для наилучшего заполнения сложной формы;
• Возникает потребность в быстром затвердевании раствора;
• Бетонная конструкция располагается под водой, повысить водонепроницаемость камня.

Составляющие раствор компоненты определяют главный критерий материала – его прочность.
