Забор из профильной трубы — как сделать самостоятельно

Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

простота изготовления;
дешевизна;
надежность.

К недостаткам можно отнести:

большая зона открывания ворот;
сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:

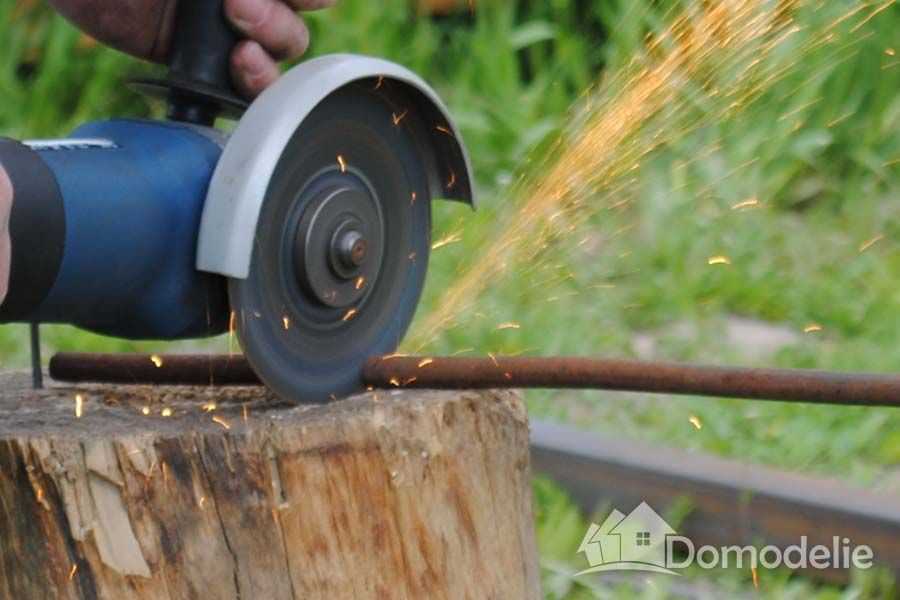

по чертежу с соблюдением углов 45° выпиливаются заготовки;
для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;

Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru

привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
ворота привариваются к столбикам 100 х 100мм;
вся конструкция зачищается, убирается ржавчина, окалина;
ворота покрываются грунтовкой.

Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:

снимаются завесы со створками;
столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
после затвердевания бетона навешиваются створки;
окрашивается конструкция;
к каркасу с помощью саморезов или заклёпок крепится профлист;
врезается замок, устанавливаются ручки, шпингалеты.

Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.

Готовые ворота Источник stella-partner.ru

Столбы для деревянного забора

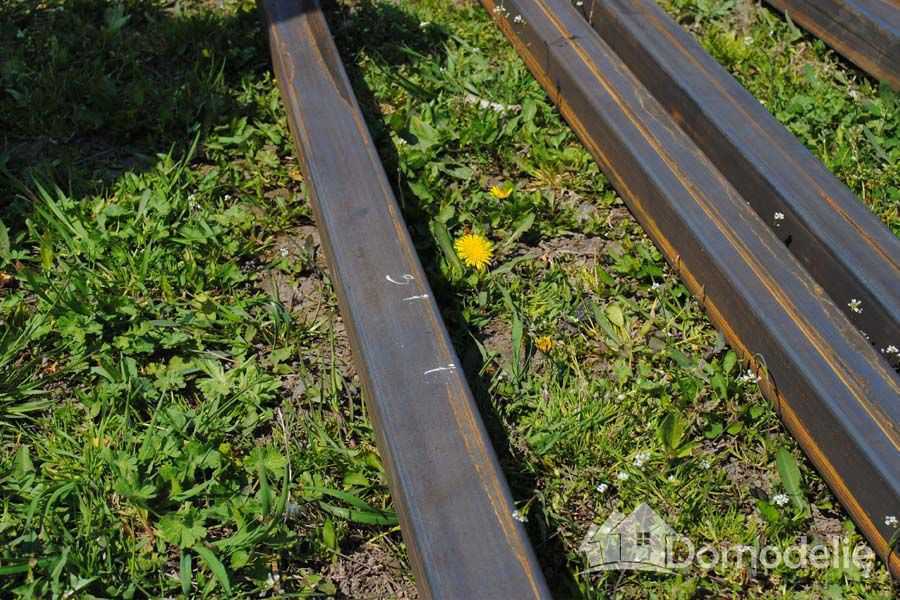

Для столбов была выбрана профильная труба 60х60, которая зашивалась с двух сторон обрезной доской 150х25. Тем самым создавался Н-образный профиль будущего столба, в который, по задумке, должна была вставляться в шахматном порядке и затем фиксироваться необрезная доска.

Столбы для забора

Труба имела длину 3 метра: метр в землю, два – над поверхностью. Для лучшей устойчивости к заготовокам были приварены по два обрезка арматуры на расстоянии 20 и 80 см от низа столба.Профильная труба подготавливалась особенно тщательно, поскольку после того, как деревянный забор своими руками будет поставлен, доступа к металлической трубе уже не будет. Поэтому мероприятия по защите от ржавчины были выполнены с большим запасом.

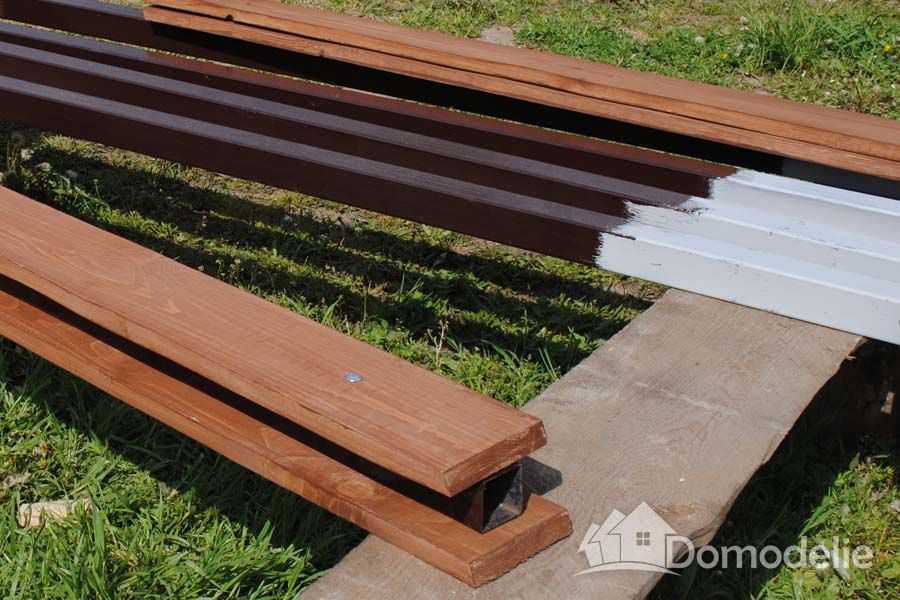

Готовые столбы для деревянного забора

Так, сначала все трубы обрабатывалась составом против ржавчины, затем заготовки покрывались грунтом, который неплохо себя проявил на столбиках ограждения из сетки-рабицы. После столбы покрывались в два слоя эмалью по металлу с гарантированным сроком защиты в агрессивной среде до 5 лет. После высыхания нижняя часть столба дополнительно покрывалась битумным лаком.

Обрезные доски для столбов подгонялись парами по высоте под каждый столб, затем обрабатывались и красились по той же технологии, что и необрезные.

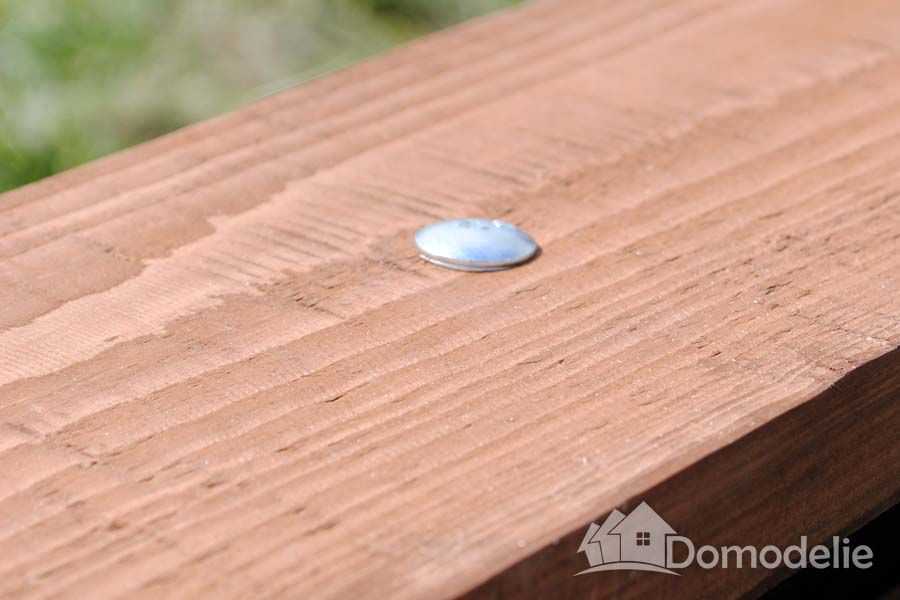

После всей подготовки конструкция собиралась и стягивалась тремя мебельным болтами 120х8.

Виды сварных заборов

Выбирают сварные заборы в зависимости от финансовых возможностей и предъявляемых требований. Одним нужны кованые ограждения, другие хотят установить сварные заборы из сетки на границах с соседями.

Сварной забор из металлической сетки

Эти ограждения устанавливают на каркасах и без них. Забор из сетки-рабицы обойдется недорого, но прочность низкая. Более надежна металлическая сетка, сваренная из проволоки диаметром до 3 мм в рулонах или секционная из тонких прутьев. Если требования по прочности стоят на первом месте выбирают 3D сетку.

Из достоинств отмечают:

небольшой вес;
не требуют регулярного ухода;
долгий срок службы;
легкость и малый срок строительства;
использование в качестве опор для вьющихся растений.

Забор из металлической сворной сетки недорог и прост в установке

Секционные ограды

Для установки сварных заборов из готовых секций достаточно смонтировать только опоры, на которые крепят модули. Производители предлагают варианты с разными размерами и оформлением. Секции состоят из каркасов, сделанных из профильных труб или уголков, и наполнения. Цена определяется:

видом покрытия;
размерами;
комплектностью;
количеством декоративных деталей;
способом и расстоянием доставки.

Готовые сваренные секции просто монтируются на опорные столбы

Ковано-сварные ограждения

У таких сварных заборов из металла основа сделана из стандартного металлопроката, на которую крепят отдельные кованые элементы. За счет комбинирования ограждение объединяет достоинства обоих видов:

красивое оформление;
доступная цена;
самобытность декоративных решений при заказе кованых деталей по своим эскизам;
не увеличиваются сроки и сложность монтажа;
возможность установки на слабых почвах, так как вес забора возрастает незначительно.

Ценителям уединения не понравится доступность обзора двора посторонними, но устроит любителей зеленых насаждений.

Кованые ограждения отличаются красивым оформлением и индивидуальностью

Решетчатые изгороди

Для монтажа этих оград применяют профильную трубу, арматуру, прутья. Необычно смотрится сварной забор из панелей решетчатого настила, заполненных металлическими полосами. Незатейливые изгороди из арматуры устанавливают там, где эстетика не важна. Обычно в качестве временных ограждений.

У сварных оград из профильной трубы и прута эстетика лучше. Чтобы смонтировать решетку, их располагают вертикально, приваривая к горизонтальным поперечинам. Оформление верхнего края может быть произвольным. Для увеличения прочности горизонтальные лаги делают выступающей или изогнутой формы. Заготовки из профилированных труб или прутьев приваривают на месте установки забора после монтажа опор и поперечин. Если предполагается собрать металлическую решетку из вертикальных и горизонтальных элементов их устанавливают сначала на каркасы, которые затем крепят к столбам.

Сварной решетчатый забор

Сварной забор с альтернативной отделкой

Металлические ограды необязательно сваривать из стандартных материалов, для разнообразия можно взять другие:

Чтобы прохожие не заглядывали на участок, проемы между опорами закрывают профильными листами, которые крепят болтами или заклепками. Их не нужно окрашивать, так как в магазинах продают полотна с заводской отделкой.
Поликарбонат тоже защищает двор от просмотра, но не мешает солнцу освещать насаждения. Листы крепят болтами через широкие шайбы.
Чтобы ограда была закрытой между металлическими элементами саморезами или болтами прикручивают деревянные вставки.
Дачный участок можно огородить металлическим штакетником. В магазинах выставлены разные по форме варианты, но лучше выбрать П-образные. Штакетник крепят к горизонтальным прожилинам болтами или саморезами.
Красивыми получаются сварные ограды с декоративными вставками сделанными самостоятельно. Их сгибают из металлических прутьев или тонких труб в виде различных фигур или мастерят из других материалов. Готовые детали крепят на готовый забор или собирают из них орнаменты и композиции, закрепленные в каркасах. На строительство такого металлического забора уйдет немало времени, но результат того стоит.

Один из альтернативных способов облицовки забора — металлический штакетник

Какие преимущества и недостатки имеет забор из профтрубы

Вне зависимости от технологии изготовления и монтажа изгородей из профильных конструкций все модели имеют общие достоинства и недостатки. К первым можно отнести следующие пункты:

длительный срок эксплуатации и высокие прочностные показатели – срок использования ограды из профтрубы может составлять несколько десятков лет при условии соблюдения технологии заливки фундамента и наличия качественного антикоррозионного покрытия, которое регулярно будет обновляться;
легкий подгон размеров – при заказе конструкций подобных заборов сложности в изготовлении секций нужных размеров, как правило, не возникает, так как они могут быть практически любых габаритов;
комбинация различных материалов в одном ограждении – например, профильная труба широко используется для забора из профнастила, а также в сочетании с кирпичом и камнем, которым обкладывается выступающая над землей часть фундамента.

К недостаткам конструкций относят открытость внутренних участков и дома для посторонних глаз. В то же время нельзя не о забора для растений, произрастающих на приусадебной территории. Чтобы устранить отрицательную сторону, можно воспользоваться обшивкой внутренней поверхности ограды профлистом. Если же взять вместо него полупрозрачный пластик, удастся сохранить и положительный момент конструкции.

Среди отрицательных сторон классических заборов из профильных труб (без использования внутренней зашивки) также отмечается сильная продуваемость участка ветрами. Вызвано это наличием большого количества свободных проемов, так как конструкция состоит из реек.

Полезные советы

Чтобы металлический забор прослужил не один десяток лет, специалисты рекомендуют:

закрывать торцы труб колпаками или декоративными заглушками, чтобы внутрь не попадали вода и снег;
ежегодно подновлять антикоррозийное покрытие;
окрашивать металлические ограды лучше акриловыми красками или битумным лаком, так как масляные отшелушатся на первом году эксплуатации;
сварные ограждения с коваными элементами лучше смотрятся на круглых или квадратных опорах.

Построить металлический забор несложно, но если опыта маловато, не стоит браться за конструкции со сложным дизайном. Для их монтажа потребуется хорошая профессиональная подготовка. Поэтому новичкам лучше выбирать сеточные или решеточные виды сварных ограждений.

Необычный забор-жалюзи из металла

Металлический забор-жалюзи – это необычная конструкция, производимая строго в соответствии с ГОСТом.

Особенности конструкции:

прочность;
представляет собой раму из профильной трубы, в которой под углом выложены стальные планки;
материал покрыт полимером для защиты от вредных воздействий с обеих сторон;
устанавливается конструкция очень просто;
такой забор легок, не подвержен горению, имеет высокий уровень жесткости, легко выдерживает воздействие атмосферных осадков;
ламели расположены под наклоном, благодаря чему с улицы участок оказывается укрыт от посторонних взглядом, а изнутри видно все то, что происходит снаружи.

Фото дизайна заборов из профлиста

Часто профилированный лист комбинируют с ковкой, иногда варят раму из профильной трубы, в нее монтируют профлист и все это украшают металлическими узорами — кованными или сварными. Еще вариант сделать ограждение нестандартным — установить волну не вертикально, а горизонтально. Небольшое, казалось бы изменение, а вид другой. Некоторые идеи в фотогалерее ниже.

Горизонтальный забор из профлистаКрасивое сочетание камня, ковки и красно-коричневого листаСтолбы из круглой металлической трубы, к ним с тыльной стороны приварены полосы, к которым крепится листВставки ковки и поликарбонатаЕще вариации на тему ковкиОкраска может быть неоднотоннойС нелинейным верхом нужно повозится

Подготовительные работы

Для изготовления забора своими руками из профиля придётся, закупить сданное количество проката и других комплектующих. Объем закупок рассчитывают на основании заранее составленного чертежа.

При выполнении закупок целесообразно добавлять 10-15% на заготовительные операции.

Для производства работ потребуется:

Объем профильной трубы, которая будет использоваться для создания вертикальных перекладин. Толщина такого профиля 10 мм.
Трубы, необходимые для изготовления несущей конструкции. Для этой цели используют толстые трубы от 50 мм и более.
Горизонтальные перекладины – для них применяют трубы от 30 до 50 мм в сечении.
Для производства раствора потребуются цемент марки М-300, просеянный песок, вода.
Петли для навешивания ворот и калитки.
Электроды, необходимые для работы сварочного аппарата, а также абразивные круги для резки и зачистки заготовок из профильной трубы.

Необходимые инструменты

Для изготовления ограды из профильной трубы домашнему мастеру потребуется использование следующего инструмента:

углошлифовальная машинка;
сварочный аппарат, желательно использовать устройство инверторного типа, применение такого аппарата, позволяет получать качественные сварные швы;
ручной или механический бур, необходимый для получения фундаментных ям;
кроме перечисленного потребуется дрель с электрическим приводом, не помешает иметь под руками набор слесарного инструмента.

Во время работ, требуется использование мерительный инструмент. С его помощью проверяют правильность установки опор и других комплектующих, входящих в конструкцию ограждения.

Подготовка чертежа

Все работы по изготовлению секционного забора, начинают с проработки эскиза этого сооружения. В этом эскизе содержится схематическое изображение базовых и декоративных конструкций. В эскизе определяется место его установки.

Готовый эскиз служит основанием для изготовления рабочей документации. На чертеже определены размеры конструкции в целом, так и каждой детали входящей в комплект ограждения.

Полезное Какой ширины делать забор из профлиста: стандартный размер профнастила

На основании готового чертежа рассчитывают количество требуемых материалов.

Выбираем размеры и сечение профиля

Для изготовления элементов забора из трубы применяют профиль следующих размеров:

Вертикальные стойки – применяют трубы сечением 40*20 мм. Для сооружения заполнения проёма применяют труб разного сечения и профиля.
Для получения опор используют трубы размеров от 60х60 мм до 100х100 мм.

Как рассчитать вес трубы

Для расчёта веса трубы, допустимо применять материалы из инженерных справочников или каталогов производителей.

Кроме этого используют онлайн – калькуляторы, которые установлены на сайтах, компаний поставщиков металлопроката.

Главный этап сварки

После подготовки каркаса можно надевать спецодежду и приступать к сварке. Работа по прихваченным швам выполняется достаточно быстро.

В каркас входит и изготовление рамок для листов профнастила. Для этой цели используют металлические уголки 10 х 10 мм. Они позволяют надежно зафиксировать листы профиля. Уголки располагаются по периметру рамок, а дополнительно конструкция усиливается несколькими ребрами жесткости. Щиты не будут дребезжать после монтажа.

Необходимо делать качественные сварные соединения. Излишние шероховатости нужно удалить. Для этого воспользуйтесь специальным инструментом — болгаркой.

Выполнение крепления профнастила:

Профлист фиксируется с помощью специальных заклепок или саморезов. С шагом 15–20 см необходимо пройти весь периметр рамы и ребра жесткости;
Готовые щиты крепятся между столбами-опорами.

Перед сваркой убедитесь, что щит стоит на своем месте.

Когда ограждение будет готово, его необходимо покрасить. Используйте высококачественную алкидную эмаль. Универсальное лакокрасочное покрытие долго сохраняет яркость цветов. Алкидная эмаль бывает следующих видов:

глянцевая;
матовая;
полуматовая.

Если материал для забора новый, то преобразователи ржавчины не требуются.

Этапы изготовления забора

Заборы и ограды из профильной трубы изготавливаются по следующей схеме:

подготовка эскиза и подробного чертежа;
изготовление конструкции;
установка.

Чертеж забора

На начальной стадии рисуется эскиз ограждения. Данный рисунок содержит схематическое изображение будущего забора. Эскиз определяет места установки основных и декоративных элементов конструкции.

Предварительное изображение ограждения, отражающее желание изготовителя

На основании готового эскиза разрабатывается подробный чертеж конструкции. В отличие от эскиза чертеж забора из профильной трубы должен отражать габариты целой конструкции и каждой его отдельной части.

Чертеж готовой конструкции с определением и описанием требуемых материалов

На основании чертежа производится подсчет материалов, требующихся для изготовления забора.

Изготовление забора

Заборы, изготавливаемые из профильных труб, могут быть двух видов:

сварные, то есть цельные конструкции;
секционные, то есть конструкции, состоящие из отдельных секций.

Чтобы изготовить сварной забор из профильной трубы, надо:

подготовить все комплектующие, то есть нарезать трубы соответственно чертежному размеру;

Подготовка комплектующих элементов для дальнейшей сборки

Некоторые трубы имеют отклонения в габаритах. Это связано с методом производства профтруб. Перед нарезкой составляющих элементов забора все неровности требуется удалить при помощи шлифовальной машинки.

приварить комплектующие конструкции к предусмотренным местам. Сварка начинается с вертикальных участков, которые крепятся к несущим столбам. Далее устанавливаются горизонтальные перемычки изгороди, и производится окончательное наполнение открытого пространства трубами маленьких размеров;

Изготовление забора методом сварки отдельных частей

при необходимости устанавливаются декоративные элементы;

Различные элементы для придания забору индивидуального и эстетичного вида

места сварки зачищаются от образовавшегося налета и окалины;

Обработка мест сварки перед покраской

готовая конструкция покрывается специализированной краской.

Нанесение на металлические поверхности защитной краски

Секционный забор из профильной трубы изготавливается поэтапно:

на первой стадии производится необходимое количество секций, которые выполняются по подготовленному чертежу;
все секции устанавливаются на основные столбы. Для этого можно использовать сварку или специальные крепления, предусмотренные конструкцией.

Чтобы изготовить секцию ограждения, надо:

сварить каркас из труб;

При изготовлении каркаса надо учитывать расстояние между опорными столбами.

приварить элементы наполнения и декора;
зачистить места сварки;
покрасить готовую конструкцию.

Как изготовить отдельную секцию забора можно посмотреть на видео.

Установка готовой конструкции

Установка забора – это окончательная стадия. Чтобы своими руками поставить готовую конструкцию, требуется:

по периметру будущего забора произвести разметку. Отметить места установки опорных столбов;
под каждый основной столб пробурить отверстие. Диаметр каждого отверстия должен составлять минимум два диаметра столба;

Образование ям для установки столбов

в готовую яму устанавливается столб и заливается бетонным раствором;

Схема правильного монтажа опорного столба для забора

При выставлении столба особое внимание уделяется вертикальности и горизонтальности. Если эти параметры нарушены, то забор будет выглядеть покосившимся

Для фиксации опорной конструкции в нужном положении применяются растяжки, которые удаляются после полного высыхания бетона.

Проверка вертикальности конструкции строительным уровнем

на столбы навешиваются готовые секции или изготавливается сварной запор по вышеописанной схеме;

Установка отдельных секций забора без использования сварки

устанавливаются ворота и калитки.

Все работы по изготовлению и установке забора из профилированной трубы считаются законченными.
Заборы из профилированной трубы отличаются долговечностью, простотой конструкции, совмещенной с эстетичным видом и небольшой стоимостью. Перед началом работ рекомендуется разработать собственный проект забора или воспользоваться готовыми эскизами. Изготовление забора своими руками возможно при обладании начальными навыками работы со сварочным оборудованием.
