Чертежи распашных ворот и калиток
При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор
По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.
Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.
Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы
Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).
Схемы ворот и калитки из профнастила с параллельным каркасом
1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.
Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.
2. Еще один вариант чертежа. На этот раз без перекладины
Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр
3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).
Схемы ворот и калитки с диагоналями
Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну
Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.
1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.
Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с
).
Длина гипотенузы:, где а
иb – стороны прямоугольного треугольника.
2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.
3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.
В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:
Устанавливаем опоры под распашные ворота своими руками
Обратите внимание! Если вы хотите, чтобы ворота простояли не один десяток лет, то замените деревянные опоры бетонными, кирпичными или металлическими. Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы
Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой
Деревянные столбы перед установкой необходимо пропитать антисептиком, чтобы продлить срок их службы. Дополнительно подземную часть столбов можно обработать мастикой битумной или смолой.
Не забудьте подготовить участок для установки ворот, удалив крупные камни, разрыхлив твердые комья земли и максимально выровняв грунт. При необходимости произведите разметку расположения опор на местности, использовав натянутый между колышками шнур.
Чтобы надежно закрепить опоры, необходимо пробурить ямы глубиной от 1 до 1,5 метра. Расстояние между столбами должно быть немного больше, чем длина створок ворот. На дно каждой ямки насыпаем слой песка, производим проливку водой и трамбовку. В ямы устанавливаем столбы – они должны возвышаться над землей строго на одну и ту же высоту (правильность проверяется гидроуровнем и натянутым шнуром). Проверяем вертикальность опор отвесом. Производим обратную засыпку слоем щебня и заливаем в яму подготовленный раствор бетона (песок – 2 части, цемент – 1 часть).
Навешивать створки ворот можно только после того, как бетон полностью высохнет.
Рекомендуется скрепить опоры в верхней части общей горизонтальной балкой, которая станет ребром жесткости и не даст столбам перекоситься под тяжестью створок ворот.
Распашные ворота: виды и особенности конструкции
По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.
В гаражах обычно ставят ворота с двумя створками и калиткой
В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.
Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.
Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.
- Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.
Электрические приводы в автоматических конструкциях делятся на три вида:
Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.
Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.
Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.
Устройство распашных ворот
Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:
одна или две прожилины по горизонтали для усиления прочности конструкции;
одно горизонтальное и два диагональных ребра жёсткости.
Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.
Особенности проектирования и монтажа
Перед тем, как сделать распашные ворота своими руками по чертежу, следует разобраться со схемой конструкции, на которой должны быть указаны:
- Размеры створок и стоек;
- Размещение поперечных деталей на распашной части ворот;
- Расположение запирающих элементов.
Стандартная конструкция ворот состоит из прямоугольного каркаса, сделанного из металлопрофиля (круглого, то есть трубы, или прямоугольного). Диаметр сечения профилей – от 2,5 до 4,5 см. Створки изготавливаются из металла и укрепляются поперёк (или по диагонали) с помощью поперечи диаметром 2–4 см. Количество таких элементов, необходимых для повышения жёсткости конструкции, зависит от высоты и ширины ворот.

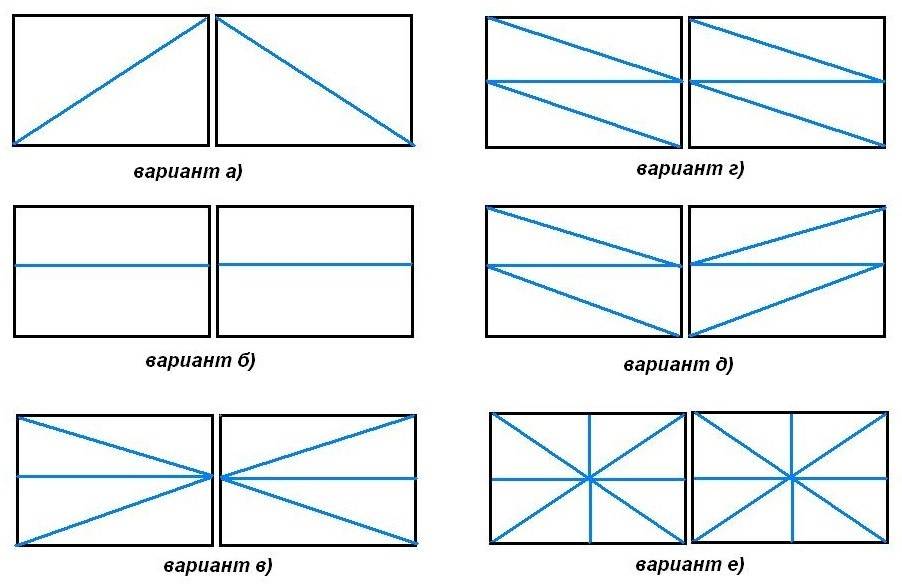

Варианты каркасов для ворот
Оформление конструкции
На заключительном этапе собранные ворота обычно окрашиваются. Для отделки металлических частей конструкции рекомендуется использовать специальную уличную эмаль. Деревянные створки можно как покрасить, так и покрыть лаком. Для гаражных ворот никаких особых украшений обычно не используется.
Створки въездных конструкций на загородном участке при желании можно красиво оформить. Для деревянных ворот часто используется резьба. Металлические конструкции можно также украсить коваными элементами. Очень красиво на стальных створках смотрится ажурная полоса с зубьями-кольями, закреплённая сверху. Использование такого элемента позволит не только украсить ворота, но и дополнительно защитить участок от нежелательных проникновений. В любом случае дизайн ворот на загородном участке должен прежде всего гармонировать с оформлением забора и дома.
Характеристики распашных ворот
В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.
Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.
Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.
Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.
Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.
Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.
Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.
Делаем калитку из профнастила своими руками
Как и было написано выше, изготовление калитки из профнастила происходит по указанным этапам. После составления чертежа необходимо подготовить весь необходимый инструмент. Эти работы выполняются с помощью:
- сварочного аппарата;
- болгарки (резак нужен для металла);
- мела, карандаша, чернил (чтобы делать разметку);
- шуруповерта, шурупов;
- измерительных инструментов (угольники, рулетки, линейки);
- садового бура (требуется, чтобы рыть ямы);
- бетономешалки;
- лома (чтобы трамбовать щебень).
Изготовление каркаса
Каркас готовят из профилированных труб с сечением 6×4 см. Сначала металлической щеткой удаляются ржавчина, грязь. Возможно выполнение этой операции с помощью болгарки (понадобится щетка-круг).
Далее необходимо изготовить детали. Угол для торцов вертикального направления, поперечного элемента снизу и поперечного элемента сверху равен 45 градусов. Для торцов поперечных деталей посередине он составляет 90 градусов относительно оси элемента. Затем необходимо электросваркой соединить готовые элементы. Когда каркас готов, к нему привариваются ручка, пластина для замка, навесы петель.
По завершении сварки конструкцию обрабатывают антикоррозионным покрытием, предварительно счистив окалину. На заключительном этапе производятся грунтовка и покраска каркаса.
Установка фурнитуры
Приваривание петель, ручек, пластин для замков производится перед зашивкой каркаса профнастилом. Установка петель выполняется во встречном направлении. Их нужно приварить с помощью сварного шва от одного до двух сантиметров длиной. Такой вектор установки петель предотвращает возможность снятия готового изделия. Крепеж петель выполняется на расстоянии от 25 до 30 сантиметров до краев снизу и сверху. Установка замка и ручки производится на высоте около 0,9 метра от уровня земли.
Как установить калитку на опорные столбы
Монтаж калитки из профнастила выполняется после сборки каркаса и затвердения в течение нескольких дней бетонной смеси. Далее следует произвести следующие действия.
- Под рамой нужно установить брусок из дерева.
- Поставить калитку прямо (выравнивание осуществить, используя строительный уровень).
- Отметить на опорных столбах места, где будут установлены петли для калитки.
- Проверить, как происходят открывание и закрывание.
- Приварить петли.
- Произвести зачистку швов, грунтовку, покраску.
Зашивка калитки из профлиста
Профилированный лист раскраивается ножовкой или ножницами для металла. Использовать болгарку крайне нежелательно ввиду сгорания защитных покрытий и появления ржавчины.
Саморезы вкручиваются в гребни волн без больших усилий (прокладка должна только придавливаться). Сильное вкручивание приведет к деформации, потере эластичности и трещинам на прокладке.
Стоимость калитки из профнастила
Стоимость работ по изготовлению калитки определяется тем, какой процент из них выполняется своими руками. В случае самостоятельного выполнения работы в объеме 100% итоговую сумму определит плата за материал. Она составляет от 2 до 2,5 тысяч рублей. В случае заказа готовой калитки работа обойдется ориентировочно в 4,5 тысяч рублей. Монтаж калиток мастерами обходится около 2,1-2,5 тысяч рублей.
Виды ворот из дерева
Распашные ворота – классический вид. В основе два полотна, открываемые внутрь либо наружу. На створках устанавливается замок. Минус такого типа конструкции – необходимо наличие пространства для открытия и закрытия створок.
Если площадь участка небольшая, то они не подойдут. Лучший вариант, когда ворота открываются внутрь. В этом есть положительная сторона для водителей – свободный обзор на дорогу, особенного, когда туда расположен выезд с участка;
Деревянные ворота откатного типа – предназначены для объектов с ограниченным местом для открытия створок ворот распашного типа. В основе конструкции – полотна с роликами, перемещаемые по направляющим, установленным вдоль стены.
Минус изделия – в зимнее время нужно тщательно очищать их от снега, а в осеннее от листвы. Для монтажа направляющих необходимо пространство вдоль забора, чтобы полотно открывалось без ограничений
При этом важно, чтобы ограждения было ровным, иначе монтаж направляющих станет невозможным;
Ворота из дерева с подъемным механизмом. В основе одно полотно. Оно поднимается за счет шнура. Монтаж шнура производят на слеги. Он закрепляет створку на шарниры. К полотну крепят противовес, чтобы его закрыть. Совет: створка должна быть изготовлена подобно штакетнику, не сплошной частью. Иначе будет сложности в подъеме.
Ворота из профлиста – плюсы и минусы
Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.
Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:
- сравнительно невысокая стоимость профлиста;
- простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
- длительный эксплуатационный ресурс и простота в уходе;
- многофункциональность материала;
- привлекательный внешний вид окрашенного профнастила.
Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:
- для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
- из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.
Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.
Преимущества и недостатки
До недавнего времени древесина была самым распространенным и доступным материалом. Древесина легко подвергается обработке, имеет невысокую стоимость. Базовых навыков использования инструментов было достаточно для изготовления конструкций из дерева – заборов, калиток, ворот. Сейчас ограждения из необработанной древесины встречаются редко. Обычно, их используют в качестве временных ограничителей участка во время благоустройства участка, строительства дома.
Древесина – универсальный материал, который используется для откатных, распашных, подъемно-поворотных конструкций
Ворота – это первое, на что обращают внимание гости. Поэтому они стали показателем статуса, безупречного вкуса хозяина
Гаражные ворота из дерева обычно изготавливают подъемно-поворотного типа. Единственное ограничение в применении материала касается ламелей в рулонных механизмах. Деревянное полотно имеет невысокую прочность в этом случае. Часто деревом обшивают металлический каркас. Деревянные откатные ворота таким способом обшивки основы увеличивают толщину створок и общий вес.
откатные ворота из дерева
подъемные ворота из дерева
Древесина как материал для ворот обладает такими достоинствами:
- простота обработки;
- быстрота монтажа;
- доступная стоимость;
- красивая фактура;
- надежность.
Покупка деревянных заготовок обойдется дешевле металлических. Различные сорта древесины и размеры досок представлены в строительных магазинах покупателям с любыми материальными возможностями. Кроме того в РФ можно получить от 50 кубов леса бесплатно в зависимости от региона, подробнее об этом вы можете узнать из видео:
Инструменты для обработки древесины доступны и не требуют специальных навыков. В то время как для обработки металлических деталей понадобится сварочный аппарат, угловая шлифовальная машина. Правильно обработанная качественная древесина прослужит не одно десятилетие, даже в суровых погодных условиях. Деревянное полотно при поломке можно легко отремонтировать, заменив доску. Самые простые в изготовлении и самостоятельной установке – распашные деревянные ворота.
В использовании ворот из древесины есть и минусы:
- невысокая механическая прочность;
- при плохой обработке – недолгий срок службы;
- высокая возгораемость.
Для ворот используют обычно не ценные породы дорогой древесины, а устойчивую к влаге и гниению лиственницу, сосну. Увеличит прочность и долговечность конструкции внутренний каркас из металла.
Выбираем вид
Деревянные, своими руками стоит начинать делать после выбора нужного варианта данной конструкции. На фото представлены возможные варианты и вы можете подобрать то, что надо. Или воспользоваться отдельными элементами оформления.
Полукруглые деревянные ворота для стильного дома
Ворота способные украсить загородный участок
Гаражные деревянные ворота своими руками
Пример оформления гаража с отдельным входом
Ворота способные украсить приусадебный участок
Простота может украсить участок
Распашные
Такой тип имеет достаточно низкую цену: 1 м2 в среднем стоит от 3 тысяч рублей. Оптимальная ширина – 4 метра, однако в крайнем случае можно сделать 3,5 : места для въезда машины будет достаточно.
Распашные деревянные
Итак:
- Следует быть внимательным к опорам, которые служат для крепления ворот. Необходимо, чтобы их длина была на 20 см больше . Желательно использовать козырек над воротами, так как он направлен на предотвращение влаги у торцов створок.
- Прежде, чем устанавливать козырек, необходимо все тщательно продумать. В случае перекрытия, в ваш двор не смогут заехать машины со строительными материалами или вам придется заняться посадкой деревьев. Устанавливайте козырек при высоте столбов от 3,5 до 4 м.
- Створки иногда имеют непропорциональный размер. Например, калитка (см. Как сделать калитку для забора самому) может иметь меньший размер по сравнению с другими частями.
- Преимущество распашных в их несложном монтаже – в основном используются лишь навесные петли (при размере створки не более 200 кг). Если ваши створки имеют больший размер (начиная от 200 кг), то использовать петли бессмысленно: скорее всего, станут косыми. Чтобы этого избежать, воспользуйтесь подшипниковыми петлями, которые полностью рассредоточат нагрузку.
Распашные имеют свои минусы:
- Им необходимо свободное место для того, чтобы их можно было открыть. При этом нужно проследить, чтобы на земле отсутствовали какие-либо возвышения, которые могут помешать открытию .
- Еще один недостаток заключается в том, что в снежную погоду жители дома не смогут попасть в него, пока не расчистят снег перед воротами. И последнее, вес створок требуют только прочных опорных столбов.
Для того, чтобы ваши распашные были более модерными и удобными, вы можете заняться установкой автоматики, которая позволит открывать с помощью кнопки. Цена не высокая, а комфорт дело приятное.
Раздвижные
Раздвижные или откатные – это современный тип . На сегодняшний день все большее количество людей отдают предпочтение автоматическим .
Деревянные раздвижные
Преимуществами таких являются:
- Отсутствие необходимости в чистке пространства от снега, чтобы войти во двор
- Предел ширины прохода – 11 м, что значительно больше, чем у распашных ворот
- Основная нагрузка уходит на роликовые каретки
- Ширина напрямую зависит от взаимного расположения кареток
Но раздвижные имеют также недостатки:
- Главным минусом с автоматикой является их стоимость, нижняя планка которой 14 тыс. руб., а верхняя – 30 тыс. руб.
- Такой тип нуждается в значительном пространстве вдоль забора (примерно на 40-50% больше ширины прохода)
- Установкой таких лучше сразу заняться специалисту, так как сам процесс достаточно сложный
Схема ворот
Фото: распашные ворота с калиткой из профнастила
При составлении схемы, эскиза нужно предусмотреть такие моменты:
- Общую ширину проема. Этот показатель позволяет увеличивать зазоры (при необходимости), менять габариты фурнитуры.
- Материал, количество, диаметр, показатель заглубления столбов.
- Общую высоту каркаса и ширину створок.
- Где будет находиться калитка с указанием ее размеров. Врезная они или рядом стоящая.
- Сколько потребуется петель. Место крепежа.
- Расположение замка, внутреннего фиксатора.
- Нахождение усиленных деталей рамки.
Важно учесть и как будут открываться створки: наружу или вовнутрь двора
Для автоматических распашных створок с открытием наружу следует предусмотреть по 15 см с каждой стороны в проеме под линейные приводы.
Для такой же конструкции с открытием вовнутрь выдерживается расстояние от середины петли до края опоры равное 6 см. Закладные под привод выводятся на дистанции от 6 до 10 см от края стойки.
Расчёт и необходимые инструменты
Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.
Обобщённый перечень материалов для изготовления ворот включает:
- трубы профильного сечения, соответствующие чертёжным размерам;
- обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
- подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
- замок и элементы фиксации полотен (скобы, щеколды, защёлки);
- элементы крепления, предназначенные для фиксации отделочного материала;
- декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
- грунт для защиты от коррозии и предварительной покраски металлоконструкции;
- эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.
На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.
Определение потребности в материалах производится согласно эскизу с размерами
Для изображённых на эскизе ворот понадобится:
- труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
- профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
- квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
- угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
- профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;
Монтаж калитки
Встроенная в полотно калитка является неотъемлемой частью каркаса. Лучшим вариантом для ее местоположения станет центр воротного полотна. Ее монтаж выглядит следующим образом.
- 1) К базовому полотну привариваются две вертикальные планки из труб. Одна из них должна находиться на расстоянии около одного метра от края базового каркаса, а вторая на таком расстоянии от первой, чтобы между ними спокойно размещалась калитка.
- 2) Делается каркас калитки из труб. Сварка его частей осуществляется отдельно от общей конструкции каркаса воротного полотна. Высота калитки должна быть такой, чтобы она могла вписаться в общее полотно и была удобной для использования, а ширина может варьироваться от 80 см до 1 метра.
- 3) Производится усиление ворот посредством профильных труб.
- 4) К калитке привариваются петли. Размещают их таким образом, чтобы калитка открывалась внутрь, в противном случае она будет мешать работе всего механизма.
- 5) Далее конструкция покрывается составом, препятствующим образованию ржавчины.
- 6) После этого производится грунтовка всей конструкции в целом.
