Откатные гаражные ворота своими руками
Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.
Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.
Устройство фундамента
Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.
Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.
Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.
Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.
Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.
Важно учитывать некоторые нюансы:
- Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
- Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
- Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
- Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
- При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.
После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:
- ведро цемента М400;
- два ведра очищенного песка;
- четыре ведра гравия;
- вода – ее объем зависит от уровня влажности песка.
Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.
Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.
Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:
- Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
- После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
- После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.
Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.
Что понадобится для сооружения своими руками
После создания чертежа и замеров переходят к приобретению сырья и фурнитуры. Из инструментов не понадобится ничего специфического – необходимый инвентарь найдется дома у любого хозяина.
Выбор деталей для механизма отката
Существует несколько комплектов для изготовления откатной конструкции. Состав набора зависит от ширины проема и массы сооружения:
- До 400 кг и не шире 4 м;
- До 600 кг и не шире 6 м;
- От 600 кг и шире 6 м.
Каждый комплект отличается, поэтому его выбирают в зависимости от своих потребностей. Учитывают материал, из которого будут изготовлены створки. Ведь он непосредственно влияет на массу полотна.

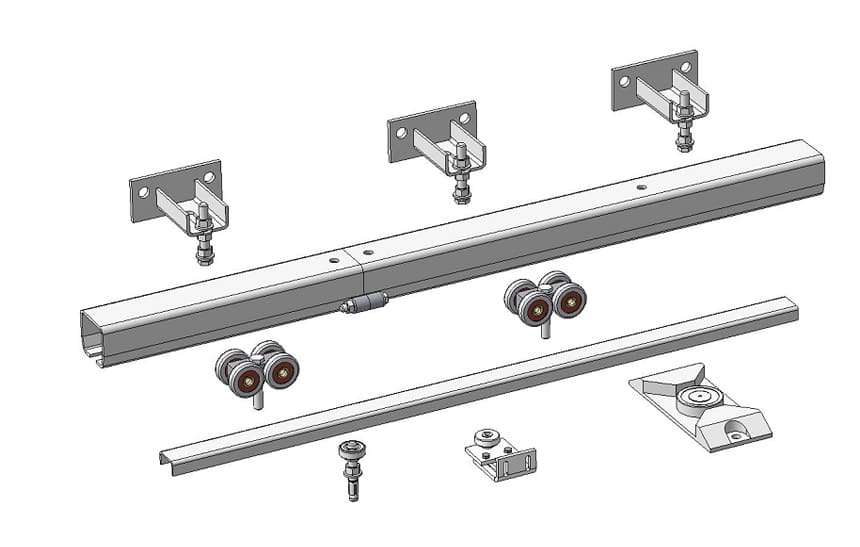

Состав комплекта:
- Направляющая для установки снизу;
- Скоба с роликовым механизмом для поддерживания;
- Роликовые опоры;
- Подставка для поддержания роликовой платформы;
- Концевые ролики;
- Улавливатели снизу и сверху;
- Заглушки из пластика.
Жесткость направляющей сказывается на ее способности сохранять форму и не изменяться под воздействием внешних факторов. Для высокой прочности производитель использует сталь толщиной не меньше 3,6 мм
При выборе рекомендуется обращать внимание на этот показатель
Конструкция ворот держится на роликовых тележках. Поэтому их подшипники должны быть прочными и надежными.
В магазинах или на сайтах можно обнаружить консольные блоки с роликовым механизмом из пластика. Эти приспособления уменьшают слышимость шумов при перемещении полотна. Любые детали рано или поздно становятся непригодными, поэтому даже подшипники придется со временем заменить.
Перед установкой подшипники вскрывают и изучают уровень смазки. Количество смазывающего вещества сказывается на появлении посторонних звуков при перемещении полотна.
Скоба фиксирует полотно. Для обеспечения прочности и устойчивости скоба должна быть шире 4 мм. В качестве направляющих для нее больше всего подходит резиновый роликовый механизм. Они принимают небольшую нагрузку, но зато каркас конструкции не царапается при использовании. А от этого зависит внешний вид ворот.
Выбирая нижний улавливатель, рекомендуется помнить, что его функционирование возможно только в тандеме с роликовым механизмом. Проверьте, насколько свободно соединение концевика и фиксатора. Ролик, располагающийся на торце, перераспределяет нагрузки при закрытых створках.
От качественности стальной пластины зависит прочность фиксации закрытого полотна. Поэтому она должна быть толще 4 мм. Повысить надежность крепления можно с помощью сварочных работ.
Заглушки можно использовать любые. Основная их функция – предотвращение попадания снега.
Из материалов для отделки полотна можно использовать:
- Профлист – они легкие и просто крепятся метизами. Их подбирают по разным параметрам: толщине, расцветке, глубине/ширине волновых выступов. Поверхность покрыта защитным слоем, поэтому ограждение будет устойчивым по отношению к ржавчине;
- Металлические листы – выбирают исходя из размеров и толщины. Материал часто берут для изготовления кованых конструкций;
- Поликарбонат – позволит создать легкие ворота;
- Штакетник – поверхность покрывают антисептиком, лаком или красящими растворами. Такое изделие прослужит длительное время и сохранит первозданный вид;
- Ковка – используют отдельно или комбинируют с поликарбонатом, штакетником и металлом. Кованые детали продаются уже готовые. Поэтому, умея работать со сварочным аппаратом, можно изготовить кованые ворота самостоятельно;
- Филенка – для ее изготовления стальные листы штампуют. Производители выпускают разные размеры. Фиксируют элементы сварочным аппаратом или метизами.
Какой инструмент и материалы понадобятся
В процессе могут понадобиться следующие инструменты:
- Лопата, лом, трамбовка;
- Тары для цемента, песка, щебенки и готового раствора;
- Сварочное оборудование;
- Болгарка;
- Молотки;
- Шуруповерт;
- Ключи;
- Рулетка;
- Карандаш;
- Кисти.
Непосредственно для сооружения ворот понадобятся профильные трубы, швеллеры, листы металла, арматура.
Заблаговременно следует подумать о внешнем виде ворот. Необходимо приобрести краску и грунтовые смеси.
Основные элементы конструкции
К основным элементам относят:
- направляющие (в том числе рельсы);
- ролики и каретки;
- автоматика и силовые элементы;
- фурнитура;
- каркас и отделка полотна.
В качестве направляющих применяют профиль из нержавеющей стали. Чтобы обеспечить передвижение полотна по направляющим, используют каретки и ролики на основе шарикоподшипников, защищенных от грязи. В зависимости от модели каретки или роликов подшипники или регулярно смазывают, или при ухудшении работы заменяют.
В качестве силового элемента используют сочетание электрического мотора, шестерни и зубчатой рейки. Если у двигателя избыточные обороты или недостаточная мощность, применяют дополнительный редуктор. Автоматика обеспечивает включение двигателя по команде с брелока системы дистанционного управления или при нажатии на кнопку открытия ворот. Концевые выключатели отключают двигатель, когда ворота полностью открылись или закрылись.
Силовой элемент – электромотор с зубчатой рейкой
К фурнитуре относят различные детали, которые обеспечивают качественную работу силовых элементов и нормальное функционирование ворот. Это накатные ролики и ловушки, фиксирующие ворота в закрытом состоянии, а также все крепления.
Каркас ворот выполняют из стальных труб квадратной или круглой формы. Чтобы защитить их от ржавчины, элементы каркаса покрывают антикоррозионной защитой и лишь после этого сваривают, после чего покрывают еще одним слоем защиты. Такой подход позволяет добиться срока службы каркаса даже из обычной, не нержавеющей стали не менее, чем в 40 лет.
Специалисты нашей компании не только тщательно проводят антикоррозионную обработку, но и внимательно проверяют качество сварных швов, благодаря чему полотна ворот нашего производства без повреждений прослужат не один десяток лет.
В качестве отделки мы используем различные материалы. Приобретая у нас ворота, вы можете заказать любой вид и тип отделки. Наши мастера имеют достаточный опыт отделки ворот не только профнастилом и коваными решетками, но и такими экзотическими материалами, как отделочная доска – вагонка и аппликация из металлических фрагментов.
Откатные ворота с обшивкой под дерево
Рама для ворот из профлиста своими руками
Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.
- В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
- Рама складывается на ровной поверхности и прихватывается сваркой.
- Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
- После внесения корректировок каркас обваривается окончательно.
- В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
- В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
- После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
- Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
- Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
- К каркасу привариваются две поперечины.
- Согласно составленному чертежу на свои места привариваются навесы и засовы.
- Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.
Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

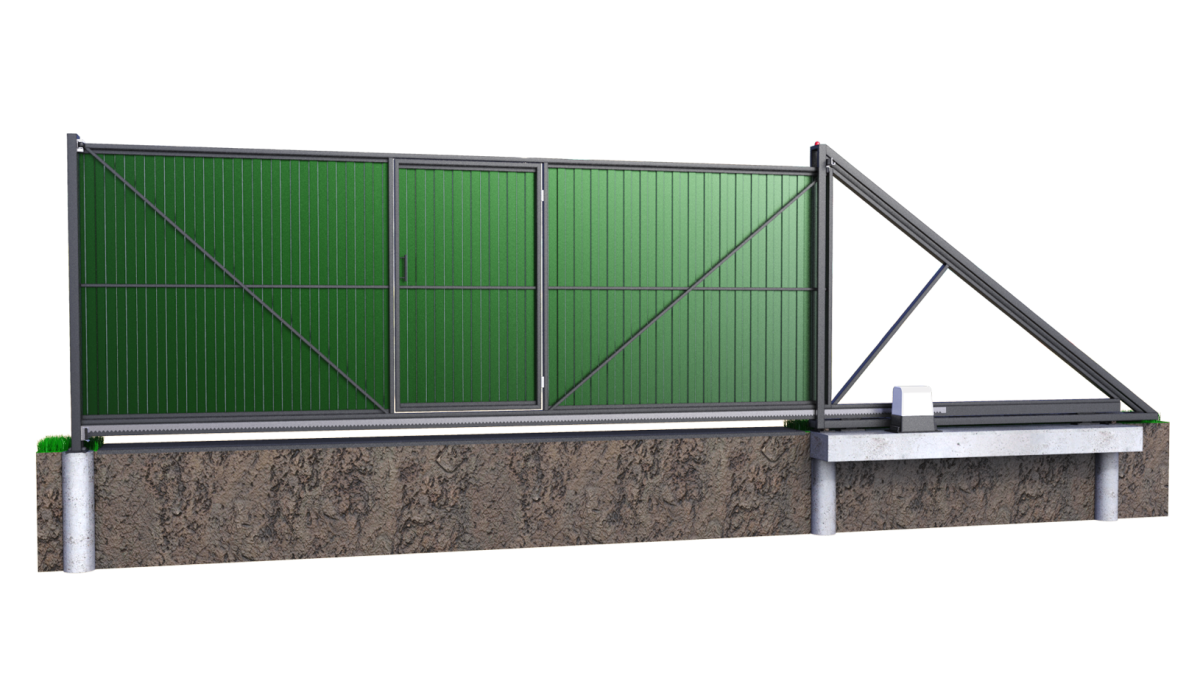

Устройство откатных ворот
Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций
Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно
Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.
Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.
Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:
- опорный столб;
- ответный столб;
- фундамент, на который устанавливаются площадки с каретками.
Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.
Плюсы создания консольных гаражных ворот:
- В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
- Нельзя повредить машину при случайном открытии.
- Проем не ограничен по высоте.
- Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
- Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
- Открыть ворота может даже ребенок, ведь больших усилий не требуется.
Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.
Изготовление створки
Створка откатных ворот состоит из каркаса и заполнения. Для рамы подбирают профиль 60х40 мм. Толщина стенки труб должна быть больше 1,5 мм. Это относится не только к проемной части конструкции, но и к противовесу. Внутренние горизонтальные и вертикальные элементы можно изготовить из трубы сечением 40х20 мм. Их устанавливают, чтобы увеличить жесткость конструкции, а также для фиксации обшивки. Для гаража лучше выбрать профлист. Обшивку прикручивают к каркасу болтами.
Монтаж
Еще до монтажа конструкции обозначают линию, по которой будет двигаться створка. Для этого натягивают бечевку на высоте 20 см. Необходимо оставить пространство от ответного столба – 30 см. После этого каретку с роликами устанавливают на подставку регулируемого типа и замеряют касательную для передней кромки опоры. При этом следует отступить от закладного на 16 см.
Для грамотной установки ворот следует подогнать чертеж под габариты конструкции. На всех этапах работы следует сверять результаты со значениями, указанными в чертеже.
Чтобы сборка конструкции не вызывала затруднений, следует придерживаться определенной последовательности работ. Сперва устанавливают ролики на банкетку (закладной), а потом – заправляют в них направляющую балку. Роликовые тележки приваривают к закладному элементу. Затем необходимо отрегулировать полотно по уровню и закрепить на нем верхние ролики.
После устанавливают на приемный столб нижний и верхний улавливатели. При оборудовании ворот системой автоматики следует подготовить створку для монтажа проводов и блока управления.
Другие варианты изготовления ворот
Существующие варианты изготовления ворот различаются способом монтажа и конструктивными особенностями. В зависимости от специфики открытия модели бывают откатными и раздвижными. Первые отличаются эффективным расходованием свободной площади, автоматизацией и эстетичностью. Их ролики остаются работоспособными даже при погружении под толстый слой снега.
С учетом уровня механизации выделяют такие варианты:
- Ручной откат.
- Автоматизированный откат.
Наиболее популярны и просты в изготовлении рельсовые модели. Однако за ними нужно правильно ухаживать, поскольку загрязнения, мусор и вода могут вызвать соскакивание роликов и преждевременный износ механизмов. Модели с плавающим рельсом лишены таких недостатков.
Защита от взлома
Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.
Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.
Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.
Правила выбора высоты ворот
Ворота гаражные: высота выбирается по нескольким показателям.
Самыми основными являются следующие:
| Габариты машины | В это вопросе не сложно понять, что высота должна быть не меньше. Но тут еще и следует учесть, то гараж может быть в низине и поэтому высоту ворот надо будет увеличить пропорционально величине склона. |
| Угол поворота | Здесь надо учитывать с точки зрения габаритов и угла поворота. Ели проезжая часть узкая, тогда угол поворота будет не большой. Поэтому проем придется расширять. |
| Строение | При выборе ширины и высоты надо ориентироваться и на несущие стенки. Ведь крыша держится на них и, расширяя ворота, вы снизите площадь опоры. Иногда надо будет делать усиление. |
Гаражные ворота высота должна отвечать вышеизложенным параметрам. Если есть несоответствия, тогда надо делать регулировку и при этом надо все предусмотреть. Зачастую все можно сделать своими руками. Ели работа сложная, тогда следует обратиться к специалистам.
Стандартные габариты ворот
Для стандартной высоты гаражных ворот большое значение имеет размер машины, для которой она предназначена:
Гаражные ворота: высота есть стандартная, их размер по ширине и высоте 2,5 х 2 м. Если владелец гаража предпочитает однотипные машины, то ворота будут служить ему и при покупке нового авто. Но если размеры машины будут больше, сама она внушительнее или на крыше предполагается багажник, то их необходимо будет увеличить хотя бы на 30 см.
- Для автомашин, предназначенных для грузоперевозок, гаражные ворота по ширине предполагаются 3,5 – 4 м, а по высоте — 3 м.
- Если рассматриваются грузовые машины или фуры, то при той же ширине высота может колебаться от 3 до 4 м, в зависимости от грузовика, ведь некоторые фуры встречаются высотой 4 м.
Виды гаражных ворот
От того, какими высокими воротами располагает гараж, напрямую зависит и какие транспортные средства будут находиться в нем и иметь в него доступ. Самым подходящим вариантом является тот, когда въездные ворота и сам гараж гармонично подходят друг другу.
Итак:
- На высоту также влияет и тип представленных ворот. Например, если они будут распашными (см. Гаражные распашные ворота: замеры и изготовление), то излишняя высота сделает их работу не удобной и не долговечной, так как створки будут тяжелыми.
- Для производителей гаражных ворот возможны любые варианты по габаритам, все зависит от индивидуальной потребности заказчика. Если при возведении гаражного сооружения ворота для него будут делаться на заказ, то производителю следует сообщить о желаемых размерах.
По типажу ворота для гаража подразделяются на:
Откатные и распашные гаражные ворота являются самыми востребованными в кооперативных гаражах и на предприятиях, в тех местах, где возможен монтаж.
Расчёт оптимальной ширины распашных и откатных ворот
Многие при расчете ширины ворот действуют по следующей схеме — берут ширину грузовика, накидывают к ней еще 1 м (про запас) и думают, что сделали все правильно, и машина свободно проедет. Например, габариты обычного самосвала на базе КамАЗа:
- длина – 6685 мм;
- ширина – 2500 мм.
Длина миксера уже 8.7 м + боковые зеркала, которые выступают за габариты грузовика. Итого: большегруз сможет проехать в ворота шириной 3500 мм только по прямой. Т.е. фактически грузовик для заезда должен развернуться на соседнем участке или на водоотводящей канаве, а если дорога узкая, то в такие ворота проедет только легковушка.
У меня старые ворота были шириной 3.5 м при ширине дороги 4 м. В них даже ЗИЛ не мог заехать, пришлось убирать один столб. О проезде КамАЗа даже речи не идет.
Если нет возможности смоделировать ситуацию на натуре, например, при заезде грузовика, прикинуть ширину проема, вбив колышки или положив кирпичи, то можно рассчитать проём виртуально, расчертив всё в масштабе. Для этого воспользуемся схемой Ivolgass.
Как видно на схеме выше, грузовик физически не заедет в проём шириной 3.5 м. Даже с учетом увеличения радиуса поворота за счет канавы (итого около 5.5 м), скорее всего, КамАЗ не впишется в проём или провалится колесом в водоотвод. Поэтому пользователь портала zorg считает, что надо сразу закладывать максимально возможную ширину проёма для ворот, например, 5 м.
У соседей ширина ворот 3.5-4 м. Свободно заезжает только Газель. Большегруз уже не вписывается. Лучше переплатить, чем потом бегать и думать, как загнать на участок кран или бетономешалку.
Для наглядности, как влияет ширина дороги на размеры ворот, приведём схему vopofoto.
Также бывают ситуации, когда не хватает ширины и в 5 м.
Я хочу сделать откатные ворота длиной 5500 мм. Сейчас стоят распашные пятиметровые. Дорога узкая – 5.5 м. Если сосед через дорогу поставит забор, то большегруз точно не заедет.
В итоге пользователь, купив комплект для откатных ворот с электрическим приводом и балку длиной 7 м, сварил их сам.
У пользователя портала с ником Пешеход ситуация ещё сложнее. Непростой въезд на участок и гараж на две машины. Места для манёвра нет, расстояние от забора до ворот всего 5 метров. Поэтому он сделал откатные ворота длиной 7500 мм.
Конечно, пришлось потратиться. Заложил усиленную балку. Воротам уже три года. Работают нормально. Единственный недостаток — большая парусность, поэтому изредка створки «не ловят друг друга», и надо следить за ними до момента полного закрытия. Но это мелочь.
голоса
Рейтинг статьи
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

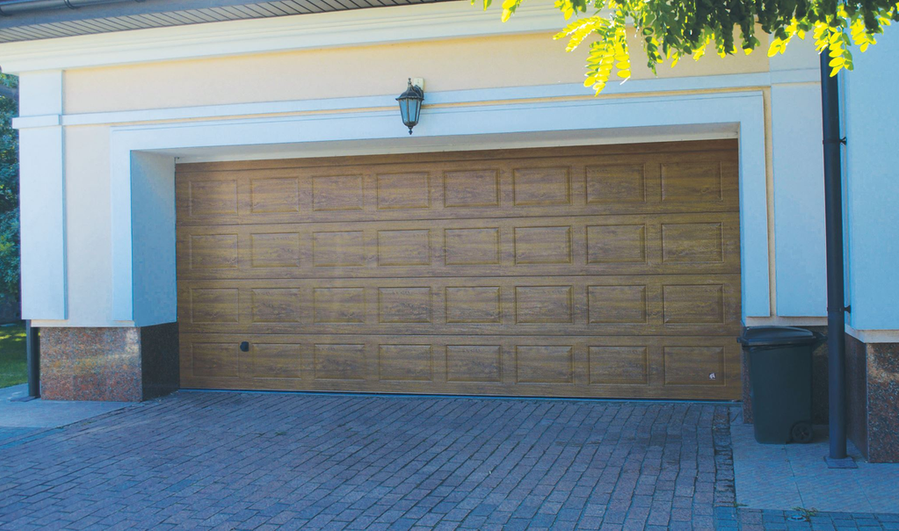

Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.
Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Почему не распашные?
Каждый волен решать, какой вариант будет лучшим для него. Просто оцените и проанализируйте преимущества откатных ворот:
- Отсутствие радиуса открытия. Это хорошо, когда пространство ограничено, например, соседний двор располагается очень близко.
- Защита от случайного удара при порывах ветра. Это неприятная ситуация, после которой придется потратить некоторую сумму денег на исправление вмятины и покраску авто.
- При правильном монтаже срок службы значительно выше, чем у распашных.
- Меньшая вероятность перекоса.
- Обеспечат большую безопасность, т.к. взломать их значительно тяжелее, чем распашные, которые просто можно срезать с петель.
- При таком устройстве легче произвести очистку снега для того, чтобы открыть ворота. Ведь территория при этом меньше, чем в случае с распашными.
- Если они задуманы как автоматические, то механизм для раздвижных ворот значительно проще в эксплуатации и дешевле, чем в случае со створчатыми.
- Меньшая нагрузка на опорные точки.
Все несовершенно, поэтому есть и свои слабые стороны:
- Относительная сложность монтажных работ.
- Стоимость выше, чем в случае со створчатыми (не всегда).
- Необходимость наличия свободного пространства в сторону открытия ворот.
- Необходимость подготовки дополнительной площадки.
- Недостаточная теплоизоляция.
Выбор и расчет материалов с фурнитурой
Материал, из которого будет монтироваться обшивка выездных ворот откатного типа, выбирают исходя из личных предпочтений и финансовых возможностей. Наиболее часто приобретаемыми для этой цели материалами являются:
- Профнастил. Один из самых доступных материалов для изготовления заборов и ворот. Удобство и простоту монтажа обеспечивают небольшой вес и минимум дополнительных расходных материалов (заклепки, саморезы). Листы обрабатываются специальным покрытием, которое обеспечивает защиту материала от коррозии. В продаже имеется большая линейка цветов и различные виды рифления.
- Поликарбонат. Материал для тех, кто хочет легкие ворота.
- Стальной лист. Надежный, долговечный материал. Часто используется как основа под ковку. Подбирается по размеру и необходимой толщине.
- Вагонка, штакетник. Эти материалы нуждаются в обработке антисептиком и покрытии краской, либо лаком. Тогда ворота прослужат долго и будут радовать прекрасным видом.
- Кованые элементы. Сейчас можно приобрести такие кованые изделия, с помощью которых посредством сварки можно воссоздать на раздвижных воротах настоящие произведения искусства. Часто ковку комбинируют со стальными листами, поликарбонатом или деревом.
- Филенка. Реализуются эти штампованные металлические листы различных размеров. Монтаж производится при помощи заклепок или сварки.
Если выбор пал на кованые элементы, филенку или металлические листы, то нужно учитывать значительное увеличение веса готовой конструкции при выборе комплектующих и опор.
Фурнитуру обычно заказывают или приобретают в соответствующей торговой сети
Здесь важно понимать, какой вес будет у будущих откатных ворот: так можно будет подобрать необходимые для оптимальной функциональности ролики
Расчет материала лучше проводить с небольшим запасом. Возьмем в пример ворота с проемом 4 метра.
- Раму лучше изготавливать из профилированной трубы (60/30, от 2 мм) – ее потребуется 14,7 метров.
- Внутренний каркас можно сварить из труб 40/20 – в метрах 20,5.
- Если забор закрывается профнастилом, то его уйдет около 8 м2.
- Крепеж будет проводиться при помощи саморезов и заклепок – также приобрести их лучше с запасом.
- 15-20 см швеллер будет использоваться для монтажа закладной. Еще раз повторимся, что его длина должна быть не меньше половины длины проезда ворот (в нашем примере 2 м)
- Для фундамента приобретается арматура 20 м сечением 10-15 мм.
- Щебень, цемент и песок понадобятся для заливки фундамента (пропорции 4/1/2,1). На 4 метровый забор уйдет около половины куба бетона.
Инструментарий для работы:
- лопаты: совковая и штыковая;
- бетономешалка;
- сварочное оборудование;
- шуруповерт (клепочник);
- рулетка;
- молоток;
- болгарка;
- маркер.
Требования к воротам для гаража
Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.
Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.
ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.
Комплектующие для откатных ворот
Ключевые составляющие раздвижных ворот:
- Опорные и направляющие ролики. Элементы отвечают за перемещение полотна. Конструктивно механизмы отличаются между собой в зависимости от типа ворот и производителя;
- Рама — высокопрочная опора, которая скрывается в грунте. Над землёй выступает только небольшая часть металлической конструкции, которая участвует в смещении калитки;
- Полотно — функциональный элемент, который выполняет и декоративную функцию;
- Электрический привод. Если полотно крупногабаритное, то пригодится электродвигатель, который облегчит открывание и закрывание калитки.
Если было принято решение по созданию раздвижной конструкции, следует позаботиться о покупке вспомогательной фурнитуры. Речь идёт о:
- Роликовых каретках и опорах. На эти элементы приходится львиная доля нагрузки.
- Роликах накатного типа.
- Несущем профиле. Для его изготовления применяются высокопрочные металлические сплавы. Конструкция должна выдерживать существенные нагрузки и не деформироваться.
- Швеллере. Выполняет функцию опоры для роликов.
- Уловителях. Участвуют в фиксации полотна. Для изготовления применяется высококачественная оцинкованная сталь.
- Поддерживающих роликах. Предназначены для снижения коэффициента колебаний.
- Автоматике.
