Вентиляция погреба в гараже: правила выполнения

Переоборудование естественной системы в принудительную

Переделать систему естественной вентиляции проще и дешевле. Но она не всегда способна обеспечить необходимый уровень обмена воздуха в подвале под гаражом. Чтобы обеспечить доступ кислорода, сохранить продукты или вещи, не допустить размножения плесени, необходимо переделать систему, усилив её работу. С этой целью нужно принять ряд мер:

1. Увеличить высоту вытяжной трубы. Такой способ увеличит силу тяги.
2. Вмонтировать в полость труб вентилятор, чтобы обеспечить искусственный приток воздушных масс.
3. Установить дополнительные воздухоносные каналы, которые также будут вытягивать из помещения отработанный воздух и втягивать в него порции свежих масс.

Что применять в конкретном случае, зависит от особенностей помещений, возможностей хозяев и др. При переоборудовании системы требуется подтянуть электрический кабель к тому месту, где намечено монтировать вентилятор. Затем убирается декоративная решётка, прикрывающая трубу снаружи. После этого вставляется вентилятор и прочно закрепляется. Решётка устанавливается на место,  прибор подсоединяется к электросети.

После окончания всех работ проверяется тяга. Делается это при помощи пламени спички или свечи. Если огонь отклоняется, то вытяжка может выполнять свои функции

Но делать это нужно осторожно, чтобы не допустить возгорания

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Разновидности систем вентиляции

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года. В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Вентиляция в подвале гаража с одной трубой. Организуем вентиляцию гаражного погреба

Монтаж естественной вентиляции

Чтобы система была работоспособной, следует соблюдать следующие правила:

1. Вытяжной канал должен быть вертикальным и иметь высоту от уровня земли не менее 2,5 м (оптимально – 3 м). При этом оголовок вытяжки должен быть как минимум на 0,5 м выше крыши гаража (оптимально – 1 м).
2. Входная часть приточной трубы, через которую осуществляется забор свежего воздуха, должна находиться примерно в полуметре над землей.
3. Трубы, из которых делаются приточный и вытяжной каналы, должны иметь достаточный диаметр.

Обычно его рассчитывают по формуле:

D = 15 S,

Где D – диаметр труб, мм;

S – площадь погреба, кв. м.

Показатели воздухообмена у естественной вентиляции окажутся наилучшими, если вытяжной канал большей своей частью будет располагаться внутри гаража. Тогда воздух в нем не будет сильно остывать, что обеспечит хорошую тягу. Но следует быть готовым к тому, что такое решение является достаточно сложным: придется пробивать отверстия в перекрытии и крыше, при этом второе нужно будет тщательно герметизировать.

Движение воздуха при естественной вентиляции

Более простой способ – прорыть в стене тоннель, выводящий за очертания гаража (прием возможен, если рядом нет другого гаража). Тогда почти вся вытяжка будет находиться снаружи и пробивать строительные конструкции не придется, но зато тяга в канале будет хуже, а количество образующегося конденсата – больше.

Интенсифицировать воздухообмен помогут следующие хитрости:

1. На входе в приточный канал можно установить флюгер-диффузор, через который воздух в ветреную погоду будет активно задуваться внутрь.
2. На оголовке вытяжки установите особый элемент – дефлектор. В силу особенностей его конструкции при наличии ветра в зоне оголовка вытяжного вентканала образуется разрежение, усиливающее тягу. По диаметру дефлектор должен в 2 раза превосходить оголовок трубы – тогда эффект от него будет наибольшим. Нижний край элемента после установки должен оказаться на несколько сантиметров ниже верхнего края трубы. В какой-то мере роль дефлектора может выполнять самодельный конический колпак из жести.
3. Можно применить прием, требующий подключения к электричеству, но обходящийся гораздо дешевле, чем установка вентилятора. На входе в вытяжной канал нужно установить маломощную лампочку типа «миньон». За счет дополнительного подогрева воздуха она поспособствует усилению конвекции.

В большинстве случаев приточку устраивают по самой простой схеме: при возведении наружной стены в ней примерно в полуметре над землей оставляют проем, который затем закрывают металлической решеткой. Свежий воздух при этом будет проникать в подвал через щели во входном отверстии.

Способы устройства вентиляции в погребе гаража

Существуют два типа вентиляционных схем:

• Принудительная вентиляция.
• Система с естественным воздухообменом.

Достоинства и минусы естественной схемы вентиляции

Данная система получила широкое распространение благодаря множеству достоинств:

• Легкость и дешевизна обустройства.
• Отсутствие шума.
• Простота эксплуатации.

Естественную вентиляцию легко устроить своими руками, схема воздухообмена включает в себя всего лишь две трубы: для отвода и для притока воздушных масс.

При этом такая система имеет множество недостатков:

• Отсутствует возможность регулировки.
• Воздух нельзя нагревать и охлаждать.
• Работа системы нестабильна во времени.

Вентиляция погреба в гараже зимой может ухудшиться из-за промерзания труб и возникновения в них инея, а в теплое время года будет затруднена вследствие недостаточной разницы температур.

Нет защитных фильтров. В помещение для хранения может попадать воздух с вредными примесями.

Преимущества и недостатки принудительной системы

Принцип работы принудительного воздухообмена основан на искусственном нагнетании воздуха. Кроме того, осуществляется фильтрация воздуха и его охлаждение или подогрев.

Главное преимущество такой схемы:

обеспечение необходимого микроклимата помещений при любых внешних условиях.

Но у данной системы также можно выделить некоторые недостатки:

• Сложность устройства.
• Множество элементов, которые в процессе эксплуатации могут повредиться или выйти из строя.
• Дороговизна оборудования.
• Необходимость постоянного энергоснабжения для работы системы.

Организация принудительной вытяжки

Принудительная или механическая вентиляционная система в погребе под гаражом обеспечивает воздухообмен в помещении в любое время года, как в летнюю жару, так и в зимние морозы. Благодаря наличию вентилятора тяга будет даже тогда, когда естественным способом она не происходит.

Выбор места для вентилятора – важный момент, т. к. устройство должно быть защищено от влаги. Из-за шума внутри помещения устанавливать его также не следует. Ещё важный момент – доступность

В случае необходимости осмотра или ремонта важно иметь такую возможность

Подходящим местом может быть входная труба – место, где осуществляется забор воздуха. На этот канал снаружи устанавливается москитная сетка для защиты. Выход нужно защищать от снега, чтобы не перекрывать доступ воздуха зимой. Можно смонтировать канальный вентилятор.

Этот процесс выполняется аналогично установке естественной вентиляции. Все действия производятся в той же очерёдности. Следует установить обе трубы – для входа и для вытяжки. Первая из них также располагается от уровня подвального потолка и выше гаражной крыши или укладывается параллельно уровню пола, вытягивается наружу, а затем снаружи поднимается.

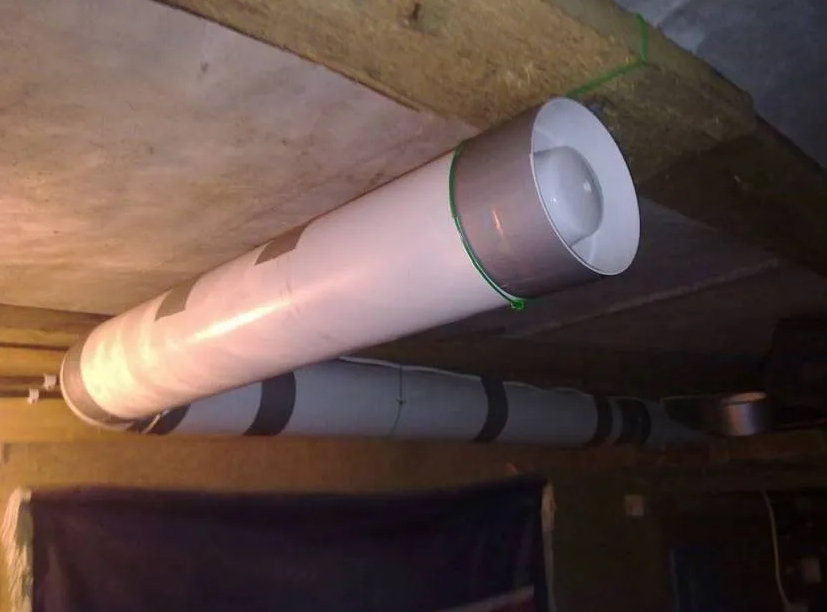

Вентилятор, снабжённый кабелем для подключения к электросети, устанавливается в трубе, которая с наружной стороны прикрывается мелкой решёткой для предотвращения попадания в систему мелкого мусора, птиц, насекомых и грызунов. Устанавливается козырёк для защиты от осадков.

Проектирование

Составление проекта – это первый шаг по организации механической вентиляционной системы в гаражном помещении и в расположенном под ним погребе. Требуется начертить схему гаража, на которой размечается место расположения труб для входа и выхода воздуха. На этом этапе следует принять решение о том, куда будут выходить трубы и как именно осуществляется забор воздуха. Это позволит удачно выбрать место для поверхности забора на стене гаража или крыше, чтобы обеспечить максимальное удобство.

Приобретение необходимых материалов

1. Трубы для вентиляции. Они могут быть из пластика, металла или полимерного материала.
2. Козырьки для прикрытия труб снаружи.
3. Решётки для защиты от мусора, насекомых, птиц, грызунов.
4. Вентиляторы.
5. Дефлекторы.
6. Электрический кабель.
7. Саморезы и дюбеля.
8. Хомуты для крепежа.
9. Дрель.
10. Молоток.

Это необходимый набор материалов и инструментов, который будет использоваться при установке вентиляционной системы в подвале под гаражом. Необходимо произвести расчет, сколько потребуется материалов. Если самостоятельно это сделать сложно, стоит обратиться к специалистам.

Выполнение монтажных работ

Чаще всего в подвале под гаражным помещением устанавливают систему механической вентиляции с двумя воздуховодными трубами, имеющими противоположные назначения – вывод отработанного воздуха и приток свежих воздушных масс.

Сначала проделываются отверстия в тех местах, которые были выбраны и отмечены на составленной схеме. В них устанавливают конструкции для укрепления. После этого нужно собрать сами воздушные трубы. Они должны быть ровными, гладкими. Стоит помнить, что повороты и изгибы затрудняют движение воздуха, поэтому воздуховоды должны быть установлены таким образом, чтобы этих препятствий не было. Вентилятор монтируется в трубу, а также протягиваются провода для подсоединения к электросети.

Когда трубы будут полностью смонтированы, с наружной стороны на них укрепляются козырьки, чтобы обезопасить вентиляционную систему от атмосферных осадков. А также мелкие решётки, задерживающие частички грязи, птиц и др.

Проверка работы системы

После окончания монтажа проверяется работа системы с помощью анемометра или «народным» методом, поднося к отверстию зажжённую спичку, зажигалку или свечу. Если воздух передвигается по каналу активно, то пламя заметно отклонится в сторону (это направление зависит от того, какой канал проверяется). Однако специалисты не рекомендуют применять этот способ, считая его опасным.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха. Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения. Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга

Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей. Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см. Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов. После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора. Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора. Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
2. Для гаража также устанавливается вытяжная труба.
3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.
