Упор для ворот гаража от ветра: делаем стопоры своими руками

Засов по типу «шпингалет»

Шпингалет для распашных ворот чаще всего изготавливается из металлического прута с диаметром от 1 сантиметра. Используя сварку, к нему крепится Т-образным способом рукоять или просто сгибается

Дополнительно важно подготовить полую трубку (желательно подобрать плотную сталь). Внутренний диаметр трубки должен позволять свободно проходить внутри пруту без люфтов и задержек

Алгоритм выполнения работы.

1. Подготовленную заранее трубку разделить на 3 части – одна длинная до 10 сантиметров и две коротких (примерно по 5 сантиметров).
2. На одну створку крепится длинная часть. На вторую – короткая часть. Крепятся сваркой.
3. Вставить прут в трубку, а в пределах края закрепить ещё одну короткую часть. Проверить, что створки открываются и закрываются без препятствий.
4. В дополнение можно монтировать проушины для навесного замка.

Системы для спутникового телевидения старого типа имеют в основе механизм поворотного действия, который представляет собой электродвигатель и отлично подойдет для установки на распашные ворота автоматики. Принцип червячной передачи идентичен действию привода. При этом первый вариант можно считать и более выгодным, так как для его работы достаточно напряжения в 36 В. Обычные магазинные приводы действуют от сети в 220 В.

Использование такого понижающего трансформатора выгодно по аспекту безопасности приспособления. При усилении напряжения достигается ускорение работы воротных створок. Но длительное применение чревато скорым износом мотора.

Вертушка из доски

Вероятно, деревянная вертушка – один из древнейших запоров. Небольшие по размерам вертушки устанавливают на калитки, для запирания ворот используются доски подлиннее.

Представленный на фото механизм подходит для одностворчатых ворот. Также можно запереть калитку изнутри.

Для двустворчатых ворот подойдет вертушка, изготовленная по данной схеме. В данном случае длинная доска вращается вокруг оси в ее центре. Болт крепления находится на краю створки. При вращении балка заходит в кронштейны на створках ворот и фиксируется в горизонтальном положении.

Одна петля обращена вверх, другая – вниз. Петли проще всего изготовить из такой же доски. Для этого нужно отрезать два кусочка, длина которых равна ширине доски. Два других куска должны быть в два раза длиннее. Короткие детали используются в качестве подкладок, на которые установлены длинные заготовки. Сборку удобно выполнить саморезами.

Закрепленная по центру доска может самопроизвольно повернуться при сильном ветре, ворота откроются. Чтобы этого не происходило, балку следует зафиксировать. Например, можно просверлить сквозное отверстие в балке и воротах, в которое установить фиксатор из толстой проволоки.

Еще можно добавить длинную и тонкую деревянную вертушку над левым по схеме упором. Вертушка висит на расположенной сверху оси и балка ворот упирается в ее нижний конец. Если фиксирующую вертушку отвести влево, балка сможет вращаться.

Советы профессионалов

Чтобы все получилось как можно лучше, учтем мнение профессионалов:

• Не стоит ограничиваться прочтением пары статей с руководством по самостоятельному изготовлению гаражных ворот. Сейчас на просторах интернета есть очень много подробных видеоуроков и обзоров на эту тему.
• Выбирая материалы для работы, отдавайте предпочтение более легким и современным. Тогда и дальнейшая эксплуатация готовой конструкции не составит труда и не потребует усилий.

Чтобы создать грамотный и читаемый чертеж, можно воспользоваться простыми специализированными программами, такими как: КОМПАС-3D, AutoCAD, NanoCAD, FreeCAD и т

д. При сваривании деталей каркасной рамы следует помнить, что для большей прочности лучше соединять края уголков, уложенных внахлест

Для комфортной работы конструкции гаражных ворот, плавного открывания-закрывания дверей и мягкого функционирования замков и запоров, важно помнить об их смазке и следить за чистотой систем

• С целью повышения теплоизоляционных качеств, можно сперва застелить уплотнитель полиэтиленом, а уже только после этого прикрыть его вагонкой.
• Гаражные ворота не обязательно должны быть стандартными и банальными. Существует масса стильных и оригинальных решений для их создания и оформления. Все зависит только от вашей фантазии и бюджета.

В заключение предлагаем вам посмотреть несколько фотографий готовых гаражных ворот разных видов.

Изготовление стопора

Для того чтобы сделать такой стопор нам понадобились всего лишь болт с гайкой М10-М16, а также сварочный аппарат.

Болт желательно брать длиной 35-40 мм.

Сам процесс изготовления стопора, по сути, заключается лишь в том, чтобы к боковому столбу или косяку ворот, к которому привариваются неподвижные половинки петель, приварить гайку, примерно вот таким образом.

Правда делать это нужно очень аккуратно и для начала все хорошо промерить и прикинуть. Лучше всего приваривать гайку над нижней петлей. При этом гайка должна быть приварена, во-первых, под некоторым углом к косяку, на 1,5-2 см, в сторону от самой петли.

А во-вторых, она должна быть чуть выше верхней вращающейся половинки петли, так чтобы в нее можно было легко вкрутить болт, головка которого не должна задевать за петлю, но при этом быть всего лишь на 1,5-2 мм, выше петли.

После этого, нам остается лишь закрутить болт в гайку примерно на треть его длины так, чтобы головка болта располагалась прямо над петлей.

И вот наш стопор готов!

Теперь калитку уже невозможно будет снять с петель поддев ее снаружи. Однако если нам понадобится снять калитку с петель для ее ремонта, то мы легко сможем это сделать, предварительно выкрутив из гайки болт служащий стопором.

Кстати такой стопор можно покрасить под цвет калитки, а чтобы резьбовое соединение не ржавело, и болт легко выкручивался из гайки, резьбу изредка желательно смазывать какой-нибудь смазкой.

Благодаря такому стопору, дачные воры уже не смогут проникнуть на ваш участок, просто сняв калитку с петель, что, несомненно, сделает вашу дачу более защищенной. Хотя они, конечно, могут попробовать воспользоваться каким-либо другим способом, например, перелезть через забор или сломать замок, но впрочем, это уже другая тема.

Ну и на этом, пожалуй, все! Всем пока и не забывайте по максимуму защищать свои дачи от злоумышленников!

Еще несколько способов

Иногда на ворота устанавливают фляжные запоры. Они способны открываться и закрываться очень быстро. Делают запоры из куска трубы, в котором прорезаны специальные отверстия. В эту трубу вставляется отрезок арматуры или металлического прута. Запор работает как оконный шпингалет. При таком способе запора полотна ворот не всегда притягиваются к своему месту в раме. Приходится тратить свои усилия.

Запорные устройства винтового типа хорошо притягивают полотна ворот. Про секретные запоры говорить сложно. Для их изготовления нужно знать и уметь довольно много. При изготовлении запоров любых систем необходимо учитывать:

Изображение 3. Различные приспособления для засовов и других запоров.

По совокупности всех показателей наиболее предпочтительны механические системы запирания гаража. Они способны выдерживать значительные усилия, направленные на них. Нельзя забывать и о том, что чем проще изделие, тем оно надежнее. Шпингалетные затворные системы хорошо зарекомендовали себя. Их можно дополнить пружинным упором вместе с ручкой значительно большей длины. Такие устройства позволяют экономить свое время. Со временем может появиться люфт в воротах, оборудованных засовами. Но это устройство зарекомендовало себя на воротах из профнастила.

Чтобы изготовить самодельные запоры для гаражных ворот своими руками, необходимо приготовить:

Само изготовление запорного устройства не представляет особых сложностей. Приварить колечко на створке ворот – это нетрудно. Далее нужно отметить место монтажа замка, отрезать куски прута. К верхней их части привариваются короткие отрезки, нужные для фиксации прутьев в земле.

Ригельное устройство для запирания гаража состоит из амбарного замка, который давно заслужил популярность. Наиболее популярны замки компаний Border, Cisa, Эльбор и Меттем. Они отличаются прочностью всех составляющих, дополнительными механизмами, осуществляющими секретность.

Сделать запоры для ворот своими руками не очень сложно.

Не надо для этого использовать дорогостоящие материалы и инструменты. Нужно будет лишь периодически смазывать замки и другие устройства. Для этой цели подойдет графитный порошок, трансформаторное или веретенное масло. Двери, особенно металлические, нужно красить. В замок на калитку порошок просто вдувается с помощью трубочки.

Фиксатор-крюк для эстетов

Изображение фиксатора для удержания воротных створок в виде крюка

Весьма простое приспособление, но прекрасно справляющееся со своей задачей. Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях. Для изготовления нужны (на обе створки):

• металлические уголки на 50 мм длиной в 80 см и в 15 см;
• стальной прут с диаметром сечения в 12 мм длиной примерно в 1,2 метра;
• сварочный аппарат, саморезы, дрель, тиски.

А теперь выполняем несколько несложных действий:

1. В большем уголке, который будет исполнять роль петли, с одной стороны сверлятся три отверстия для крепления к раме ворот. С другой стороны – два отверстия на краях, такого диаметра, чтобы в них свободно входил конец стального прута.
2. Теперь самое трудное — изготовление крюка. Одна сторона разогретого стального прута загибается кольцом (не забудьте оставить зазор, чтобы крюк можно было надеть на навес!). Другой стороне придается П-образная форма. Это сложно, но вполне возможно.
3. Теперь из меньшего уголка делается навес, для чего в нем сверлятся два отверстия с одной стороны для крепления к створке, а посередине другой стороны – одно отверстие для фиксации крюка.
4. Закрепляем уголки так, чтобы больший был на раме ворот, а меньший на створке. Можно для этих целей использовать саморезы (для деревянных ворот) или сварку (для металлических). Надеваем крюк на навес и окончательно загибаем кольцо.

Вот и все, длину крюка и расположение отверстий придется вычислять эмпирическим путем, экспериментируя со створками ворот. В результате получится простой, но надежный упор своими руками. Он позволит открыть створку полностью либо оставить распашные ворота приоткрытыми.

https://youtube.com/watch?v=EaazapGf3mA

Наши читатели пишут

Тема: Избавилась от остеохондроза, спасибо вашему сайту!

От кого: Альбина (albinochka_1969@bk.ru)

Кому: Администратор сайта

Здравствуйте! Меня зовут Альбина, хочу поделиться с читателями сайта своей историей избавления от мучительного остеохондроза!

Все как у всех: работала 30 лет бухгалтером, весна- осень -огородный сезон. Однажды почувствовала тянущую боль в пояснице. Подумала, что пройдет, но через неделю я уже не встала. Диагноз – остеохондроз, дичайшие боли и полная неподвижность. Сказался сидячий образ жизни на работе и постоянные нагрузки в огороде.

В тот момент казалось,что жизнь замкнулась, но однажды дочь показала мне одну статью в интернете. Не представляете на сколько я ей за это благодарна!! Эта статья спасла меня! Последние 2 года двигаюсь как раньше, весной и летом по-прежнему каждый день езжу на дачу. Тетки на работе удивляются, как я все успеваю, откуда столько сил и энергии, все никак не поверят, что мне 66 лет.

Кто хочет прожить долгую и энергичную жизнь без проблем с движением, уделите 5 минут и прочитайте эту статью.

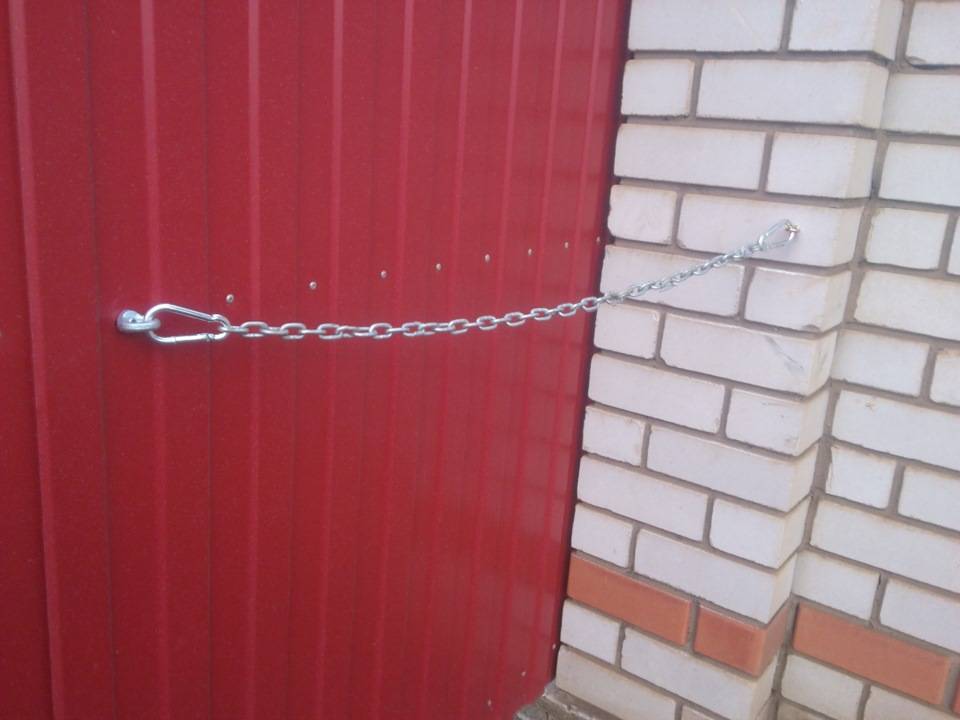

Упоры на карабинах

Оригинальное и дешевое решение проблемы создания своими руками. Для реализации потребуются (на каждую из створок распашных ворот):

• грузовая стропа с металлическим крючком на конце;
• небольшой карабин;
• рым-болт с резьбой М8.

Из инструментов нужна дрель со сверлом Ф7, метчик М8 и вороток для него, любой клей-герметик. Если имеется опыт использования вышеуказанных инструментов, то монтаж фиксатора займет не больше получаса. Процесс будет состоять из следующих этапов:

1. На раме с внутренней стороны высверливаются два отверстия на одной высоте, и в них нарезается резьба.
2. Рым-болты обмазываются герметиком и вкручиваются в подготовленные отверстия.
3. Карабины надеваются на рым-болты, и в них продеваются грузовые стропы.

Крючки могут быть зацеплены за ворота соседнего гаража. Но ничто не мешает для этих целей использовать скобу, закрепленную на заборном столбе или стене. Можно закрепить на любой находящейся рядом прочной конструкции и получить дешевый и надежный упор, лишенный недостатков фиксатора-запора.
К сожалению, вид у данного приспособления не очень привлекательный, что многие могут счесть существенным минусом.

Разновидности опор

Срок службы деревянных столбов редко превышает 10 лет

Какие столбы нужны для ворот, определяет владелец участка на этапе возведения забора в целом. Их выбор полностью зависит от материальных возможностей и художественного вкуса хозяина.

Деревянные столбы

Самый дешевый вид опор. Используют их крайне редко, что обусловлено малым сроком службы, который редко превышает 8-10 лет. Перед установкой опоры тщательно обрабатывают антисептиком или медным купоросом. Как правило, деревянные столбы применяют при обустройстве временных заборов с воротами для въезда строительной техники на территорию участка.

Асбестоцементные столбы

Железные опоры для ворот служат долго, но устанавливать их нужно в бетон

Считаются неплохим материалом для столбов при обустройстве различного вида заборов. Они недороги и достаточно прочны, абсолютно не подвержены гниению. Однако их широкому распространению мешает ряд недостатков, среди которых основным считается сложный монтаж. Для крепления элементов ограждения необходимо придумывать и самостоятельно изготавливать крепежные элементы (обхваты, хомуты и пр.). Столбы нужно устанавливать в ямки с хорошей дренажной подушкой и закрывать сверху чем-то вроде зонтика. Это предотвратит попадание внутрь труб воды, которая при замерзании разрушит столбы.

Металлические столбы

Наиболее востребованы при возведении заборов. При должной антикоррозионной обработке практически не имеют недостатков. Металлические столбы технологичны в монтаже, способны прослужить длительное время и при этом не подвержены разрушениям при воздействии резких климатических изменений.

Опоры из бетона

Самые дешевые и прочные — это бетонные столбы

Изготовление бетонных столбов редко заказывают на домостроительных комбинатах. Чаще всего их изготавливают своими руками непосредственно на площадке, которая огораживается забором. Столбы получаются прочными, а главное дешевыми. Однако их изготовление – процесс длительный и трудоемкий.

Кирпичные опоры

Столбы из кирпича конструктивно представляют собой забетонированную трубу, которую впоследствии обкладывают кирпичом. Такие опоры требуют как минимум мелкозаглубленного фундамента, который надежно связывает их между собой и предотвращает вероятность перекоса

Использование, например, клинкерного кирпича придаст столбам дополнительную прочность, что немаловажно при обустройстве ворот, и значительно улучшит внешний вид всего участка

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

1. Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
3. После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

Особенности механизма

Главным предназначением упоров является удержание ворот открытыми.

Необходимость наличия конструкции определяется индивидуально

Если устройство работает исправно, даже сильный ветер не сможет закрыть ворота.

Изделие включает в себя:

• пружинку;
• специальную скобу (она оснащена отверстиями, которые предназначаются для прикрепления к створке посредством саморезов);
• штыри.

Их главный недостаток – непрезентабельный внешний вид. Функционируют они не только не хуже, но в некоторых случаях –даже лучше специально изготовленных изделий.

«Самоделы» способны выдерживать серьезную нагрузку. Также у владельца есть возможность их крепления к рамам, изготовленным из высококачественного металла.

Стопоры-запоры

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

• две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
• стальные пластины шириной в 10 см и длиной 15 см;
• штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

1. Встроенные модели.
2. Врезные конструкции.
3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.

Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.

Задвижка для калитки, которая монтируется накладным типом

Стопоры

Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.

Идея размещения стопора в форме засова

Для изготовления понадобится прут, пластина и труба.

1. Прут диаметром 10–14 мм обточить с одной стороны на конус. Вверху загнуть под прямым углом – сделать ручку и упор.
2. Приварить к пластине два кольца из трубы на расстоянии друг от друга 100–120 мм. Это направляющие для прута.
3. Вставить в кольца прут.
4. Выше верхнего кольца закрутить болт или приварить кусочек проката таким образом, чтобы при повороте ручка штыря фиксировалась и не позволяла ему подниматься.
5. Прикрепить пластину к полотну и вставить стопор в кольца. К железной раме приваривается изнутри. К деревянной обшивке крепится саморезами.
6. Разрезанную трубу или гайку приварить к раме в верхнем положении штыря для аналогичной фиксации в закрытом виде.
7. Открыть ворота и отметить точку, где прут упирается в почву.
8. Просверлить в земле отверстие по метке и забить трубу длиной 300 мм.

Схема стопора

Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.

Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.

Фиксатор распашных ворот

Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.

Упор-стопор

Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.

Такие модели отлично справляются с порывами ветра

Вариант для владеющих сваркой.

1. В профильной трубе сечением 20х20 мм и длиной 400 мм вырезаем переднюю и боковые стенки на высоту 50 мм.
2. В оставшихся стенках просверливается отверстие Ø 6,5 мм.
3. Второй конец трубы приваривается торцом к пластине, перпендикулярно ей.
4. Пруток диаметром 14 мм и длиной 400 мм затачивается с одной стороны на острый угол. Он будет упираться в землю.
5. С другого конца сверлится такое же отверстие, как на профиле.
6. Болт М6×50 продевается в отверстия и закручивается. Штырь должен свободно проворачиваться в трубе.

Схема обычной конструкции

В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.

Изделие в собранном виде

Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.

Для чего нужны упоры для ворот

Если вы установите упор для гаражных ворот «антиветер», вас больше не будут беспокоить сильные ветровые порывы. Такие изделия препятствуют движению створок воротных конструкций различного вида. Для каждой системы используются индивидуальные упорные элементы в силу разницы строения и работы изделий.

• Для ворот распашного типа
  чаще всего применяются специальные подпорки для каждой из створок. Они представляют собой металлические пруты, которые упираются одним концом в землю, другим – в полотно. Также для этих конструкций могут быть использованы иные запорные устройства.
• Откатные воротные системы
  обычно оснащаются замковыми или ригельными механизмами, которые устанавливаются в нижней части створки. Для их работы необходимо размещать в месте остановки конструкции дополнительные элементы для закрепления изделий.
• Упорами для ворот гаража
  от ветра выступают современные механизированные запорные устройства различного вида (если речь идет о секционных и подъемных вариантах). Они должны быть установлены с обеих сторон полотна для обеспечения полноценной безопасности. Для гаражных воротных систем остальных типов применяются блокираторы, описанные выше.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

• скоба с пазом, изготовленная из уголка 50 мм, которая крепится к створке;
• собачка в форме крючка;
• шарнир, что обеспечит подвижность собачки;
• стальная труба диаметром 40 мм;
• приваренная к трубе металлическая пластина толщиной в 4 мм;
• резиновая прокладка, приклеенная к пластине. Она необходима, чтобы устройство работало бесшумно.

Упор для створок ворот с пружинкой

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

1. Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
2. Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Особенности и виды роликов используемых для откатных ворот

Комплект роликов для откатных ворот

Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.

По назначению ролик может быть:

Концевым или накатным. Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.

Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.

Роликовым кронштейном. Для его изготовления берутся нейлон или специальная резина.

При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.

Нижним и верхним уловителем. Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.

Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.

Ограничителем бокового качания. Его назначение — удерживать в нужном вертикальном положении полотна ворот.

Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.

Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.

Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. Кованые гаражные ворота своими руками: как правильно сделать) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.

Ролик для ограничителей — достаточно сложная конструкция, у которой:

1. внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
2. наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.

При использовании металлических элементов увеличивается при работе ворот уровень шума.

Роликовыми каретками или опорными роликами. Общий вид устройства представлен на фото.

Роликовая каретка

Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.

При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом. Особенности конструкции роликовой каретки:. Особенности конструкции роликовой каретки:

Особенности конструкции роликовой каретки:

• Основа любой каретки — стальная цельная плита.
• К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
• Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
• Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
• На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
• Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.

Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.

Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.

Итог

Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.

Устанавливая ворота для гаража, также необходимо побеспокоиться об их фиксации в открытом положении. Ведь очень часто незафиксированные створки легко могут самостоятельно закрыться от малейшего порыва ветра и повредить ваш автомобиль.

Чтобы избежать такого инцидента, необходимо установить фиксатор створки ворот. Причем в этом случае вы не только сможете защитить автомобиль, но и самого себя, так как при резком закрытии гаражных створок, они могут травмировать и человека.

Сделать такие фиксаторы своими руками довольно легко.
