Шпунтовые ограждения — особенности, назначение, варианты сборки, полезные советы

Технология устройства шпунтовых креплений

Такие ограды нужны в следующих случаях:

  1. При застройке участка на нестабильном грунте.
  2. Для укрепления стен котлована.
  3. Предотвратить попадание грунтовых вод на строительную площадку.
  4. Для защиты от размыва берегов, обвала горных пород.
  5. Повысить устойчивость конструкции при подвижной почве.
  6. Для защиты сооружений при обмелении, заиливании водоема.
  7. Не допустить обвала берегового откоса.
  8. При прокладке коммуникаций, защиты коллектора сточных вод.

Среди других преимуществ шпунтования:

  1. Устойчивость к растяжениям, изгибам, статической нагрузке.
  2. Возможность многоразового применения. При правильном демонтаже шпунты используют повторно, существенно экономя на материалах.
  3. Крепление шпунтов в разы дешевле установки буронабивных свай.
  4. Прочность стенки и долговечность.

Много способов применения и доступная цена делают шпунтирование популярным вариантом ограждения при строительстве в местности со сложным рельефом.

Пользователи часто ищут:

  • Железобетонный забор
  • Демонтаж бетонного забора

Применение свай и досок

Применение шпунтовых свай различно: ограждение гидрологических объектов, предохранение от поступления вод в зону проведения строительных работ и обеспечение сохранности сооружений и зданий.

В зависимости от сложности проведения работ подбирают подходящий материал для шпунтирования: дерево, металл или железобетон.

В котлованах, где есть вероятность проникновения грунтовых вод, устанавливают различные виды свай. Раньше строители применяли только деревянные ограждения, но современные технологии установки позволяют надежно держать грунт металлическими и бетонными ограждениями.

Сваи из дерева

Изделия из дерева и стали начали применяться раньше остальных материалов. Внешне конструкция напоминает деревянный частокол из бруса со шпунтовкой, и бревен. Иногда строители применяют толстые доски в сборной конструкции.

Монтаж деревянного ограждения производится путем забивания досок в грунт. Использование шпунтовых сооружений из дерева ложится большой экономической нагрузкой на строительную компанию.

Деревянные конструкции после проведенных работ практически невозможно извлечь из грунта не повредив поверхности.

Повторное использование такого изделия исключается пониженной сохранностью после использования.

Сваи из железобетона

Сваи, выполненные из железобетонной конструкции, устанавливаются при помощи замков, герметизирующих всю конструкцию. Трапециевидные шпунты и пазы – составляющие элементов замка. Сваи при проведении установочных работ устанавливаются методом одна в другую.

Монтаж свай проводят с применением забивной техники с повышенной технической мощностью. Сваи из железобетонного материала не извлекают для повторной работы, так как они служат в качестве внешней оболочки фундамента.

Такие сваи чаще применяют при строительстве мостов и плотин. Транспортировка усугубляется появлением трещин на поверхности изделия. Длина таких изделий не превышает шестнадцати метров.

Шпунтовые опоры из стали

Материал из металла используют многократно, и, к тому же, он прост в перевозке и монтаже на новом объекте. Шпунтовые опоры из стали применяют в современном строительстве, руководствуясь рядом причин:

Способы установки шпунтового ограждения из труб

Для шпунтового ограждения котлована металлическими конструкциями используют трубы диаметром от 530 до 1520 мм. Выделяют следующие способы:Как правильно выполнить шпунтовое

Вибропогружение. Трубы опускают в грунт благодаря вибрационному устройству. Технологию обычно используют на участках с водой и большим содержанием песка. Плюсы метода: подходит для большого спектра грунтов; установка не зависит от времени года; бесшумное погружение. Среди недостатков: при установке часто требуется дополнительная техника; почти не применяется в пределах города, поскольку вибрационные нагрузки негативно влияют на почву; не используется для твердых пород и скал.

Забивка шпунта. Благодаря молоту копровой установки, металлические конструкции опускают в грунт. Такой метод подходит для конструкций из железобетона. Плюсы: перед погружением трубы не нуждаются в обработке; подходит для разных типов грунта; мощность удара регулируется; быстрое время установки. На фоне всех преимуществ, единственный минус кажется не значительным. Установка таким способом имеет много шума. Для правильной установки трубошпунтов выбирайте фирмы, которые специализируются на бурении скважин.

Виды шпунтов и их назначение

В зависимости от используемого сырья, технических характеристик выпускаются нескольких типов.

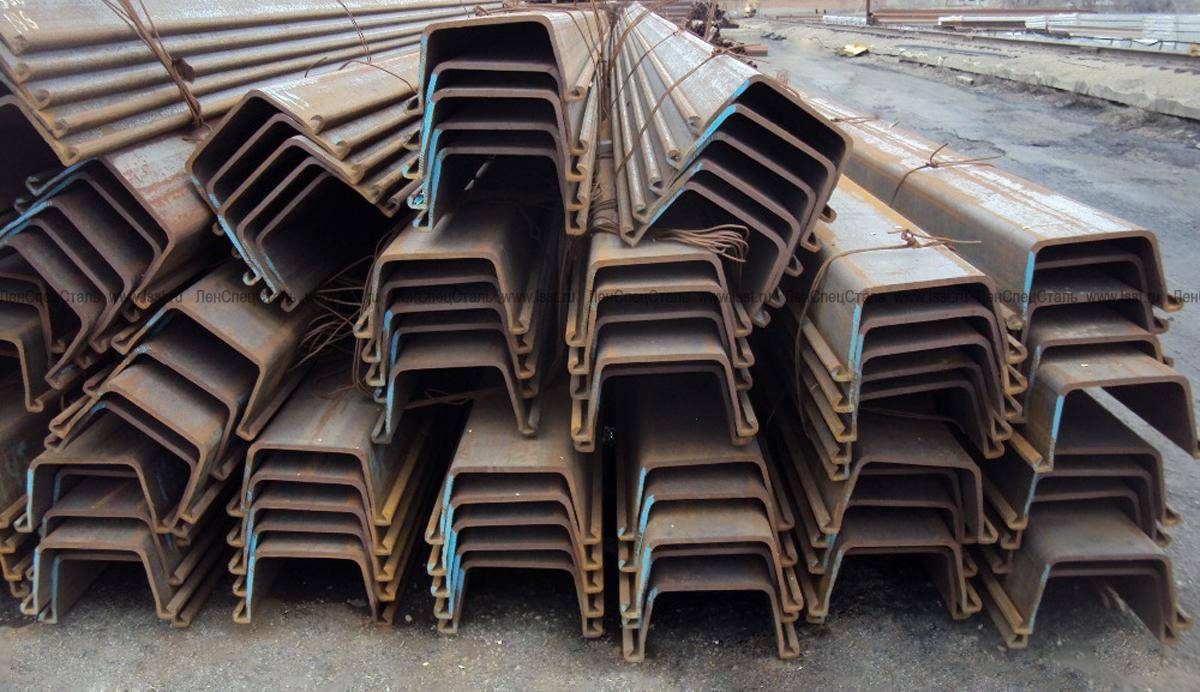

Ларсена

Получили такое название в честь разработчика данной технологии. Это отличная защита объектов от дождевых, подземных вод, обрушения почвы.

На вид ‒ это профиль корытообразной формы. Длина достигает 35 м, ширина ‒ до 80 см, толщина  –  от 15 до 23 мм. По краям находятся замочные элементы.

В зависимости от размеров выпускают модели:

  • Л4;
  • Л5;
  • Л-5УМ;
  • «Омега».

Чаще других используют модель Л5.

Она обладает такими рабочими свойствами:

  • материал ‒ сталь марки СТЗКП либо 16 ХГ;
  • ширина профиля ‒ 42 см;
  • вес 1 п. м ‒ 100 кг, вес 1 кв. м ‒ 217 кг;
  • нормативная прочность ‒ 800 кНм/м.

Сфера применения:

  • возведение гидросооружений;
  • фиксация береговой линии водоемов от сдвигов;
  • установка защитных стенок на свалках;
  • строительство мостов, причалов;
  • предотвращение оползня;
  • защита стройплощадок от грунтовых вод.

Главное преимущество ‒ использование на объектах повышенной сложности. Помимо этого прочность и удобство монтажа.

Порядок работ напоминает монтаж свайного фундамента под забор.

Вибрационный монтаж выполняется навесным модулем, который передает нагрузку к оголовку механизма.

В дополнение применяют осевую технологию, так что свая фиксируется уже в разжиженной почве (получена за счет действия вибрации).

Установка проводится на глубину в соответствии с ранее разработанным проектом.

После погружения первой сваи по очереди вводятся остальные. Замки каждого последующего элемента фиксируются в пазы предыдущего. Чтобы замки легче скользили, их обрабатывают густой смазкой.

На участках с высоким содержанием грунтовых вод особ следят за герметичностью стыков, соединений.

При многоразовом применении (более 20 раз) верхняя кромка профиля деформируется, поэтому ее рекомендуется аккуратно срезать.

Если в процессе установки погруженные сваи искривились, то лучше отрезать часть изделия и продолжить установку рабочих элементов.

Из ПВХ

Отличная альтернатива металлическим сваям. Пластиковые, композитные элементы не нуждаются в смазке, меньше стираются.

Стальные

Общепринятый тип. Применяются многократно, просты в крепеже, транспортировке.

Среди других преимуществ стальных опор:

  1. Прочность и устойчивость к механическим повреждениям.
  2. Удобство демонтажа.
  3. Выбор моделей с разными техническими характеристиками в широком ценовом диапазоне.
  4. Установка вибрационным, ударным способом.

Трубчатые сварные

Установка и эксплуатация осуществляются согласно национальным стандартам ГОСТ Р 52664-2010.

Ограждение из сварных труб возводится на начальном этапе строительства гидротехнических сооружений, жилых зданий. Это надежная защита от непредвиденного обвала грунта, которая обезопасит работников и спецтехнику от повреждений.

Диаметр труб подбирается в зависимости от назначения. Процесс фиксации аналогичен шпунтам Ларсена ‒ соединение замками в пазы.

Среди плюсов:

  1. Возможность использования в качестве несъемной опалубки.
  2. Внутрь трубы можно монтировать швеллера, дополнительные балки.
  3. Удобство установки. Инородные частицы, камни, попадающие внутрь, дробятся.
  4. Многоразовое применение.
  5. Долгий срок службы.
  6. Устойчивость к внешним воздействиям, нагрузкам в разы превышает шпунты Ларсена.

Единственный минус ‒ трубчатые сварные элементы с большим весом обойдутся очень дорого.

Железобетонные

Каждая свая входит замками в пазы предыдущей. Устанавливаются забивным методом оборудованием высокой точности.

Монтируются при возведении мостов, причалов, плотин.

Длина железобетонных свай ‒ до 16 м.

Процесс транспортировки осложняется большим весом и риском повреждения ‒ образованием на поверхности трещин.

Деревянные

В качестве материала для защитных ограждений используется давно. Но с каждым годом теряет популярность, уступая по техническим характеристикам металлу, ПВХ.

На вид ‒ деревянный частокол из бревен, бруса. Допускается делать сборные стенки из доски большой толщины.

Деревянные элементы забиваются в почву. Могут служить временной или постоянной защитой. Не извлекаются из грунта для повторного монтажа в другом месте.

Максимальная глубина забивания ‒ до 6 м. Устанавливаются в 1 или 2 ряда вплотную друг к другу. Ширина между рядами ‒ до 1 м. Минимальная глубина погружения на дно водоема ‒ от 2 м. При погружении на 3‒5 м выполняется заделка зазоров в стенках раствором с концентрацией глины от 15%.

Требования СНиП по установке

Все земляные работы со сваями должны отвечать требованиям из СНиП № 3.02.01–87 «Земляные сооружения, основания и фундаменты»

Особое внимание нужно обратить на необходимость оформления проекта работ, без которого нельзя приступать к работам

Также в СНиП отражены:

  • Особенности процесса выемки грунта.
  • Правила составления плана свайного участка.
  • Требования к водопонижающим мероприятиям.
  • Правила для погружения шпунтовых элементов и их засыпке в зависимости от разновидности.
  • Обстоятельства, указывающие на необходимость укрепления грунта.
  • Требования к обвязке ростверком.
  • Принципы контроля качества работы в итоге.

Шпунтовые сваи были и остаются наиболее надежным методом укрепления котлованов разной глубины и сложности. Главное — подобрать материал для шпунтового ограждения, чтобы он подходил под особенности грунта, а также установить конструкцию по всем правилам и СНиП.

Способы погружения свай

В зависимости от материала, шпунтовые сваи погружаются в землю разными методами. Среди них:

  • Ударный. Этот способ наиболее распространен, и для него есть много разных молотов — механических, дизельных, даже паровоздушных.
  • Вибропогружение. Здесь с помощью специальных вибропогружателей шпунты помещаются в специальные скважины с цементным раствором. Особенно часто этот способ применяется на слабых грунтах, поэтому для его применения на обычных почвах их сначала размывают.
  • Ввинчивание. Для реализации этого метода нужно сразу взять особые шпунты с арматурной спиральной навивкой. Здесь шпунтовые элементы нужно одновременно ввинчивать и немного вдавливать.
  • Вдавливание. Сваи будут вдавливаться в землю специальной техникой. Она работает очень тихо, но очень медленно, при этом требует много энергии и много денег на эксплуатацию.

Что такое шпунтовые ограждения

Шпунтовое ограждение (или шпунтовая стенка) это вид ограждающей конструкции, выполненной из вертикальных элементов, погруженных в грунт. Как правило, подобные конструкции используются для разделения разных сред — земли и воды, разных типов грунта, закрепления грунтовых стенок и т. д.

Поскольку каждый элемент полотна представляет собой сваю, обладающую собственной несущей способностью и возможностью переносить нагрузки любого типа, общая мощность всего полотна ограждения оказывается просто огромной.

Что такое шпунтовое ограждение

Установка таких конструкций производится с целью исключить осыпание или размывание вертикальных стенок котлованов, береговой полосы водоемов, различных насыпей. Сваи хорошо воспринимают боковые нагрузки, поскольку они достаточно глубоко погружены в грунт.

На заметку! Выполаживание стенок котлованов, обрывов или насыпей становится невозможным, так как возникает барьер для осыпающихся частиц грунта. Они упираются в ограждение и стабилизируют массив грунта. Таким способом можно достаточно надежно зафиксировать практически любую вертикальную грунтовую стену.

Расчеты и стоимость ограждения

Расчеты требуются для определения конфигурации, размера стены и дополнительного укрепления. Это позволит добиться необходимой прочности и устойчивости всей конструкции. В процессе расчетов учитываются показатели опрокидывающего воздействия, сил удерживающих стен, коэффициент работы конструкции в почве и надежности стенки. Последний может иметь разные отличия в зависимости от типа ограждения и особенностей грунта.

При определении прочности учитывается устойчивость метра стены к нагрузкам, сопротивление обвязки, нормативное сопротивление и коэффициент работы конструкции в грунте. Последним показателем является устойчивость замков к разрыву, где учитывают горизонтальные нагрузки, радиальное усилие, коэффициент условий работы и нормативную устойчивость замков к разрыву (меняется от типа стали).

Укрепление шпунтов

Если работы проходят на сложных, неустойчивых грунтах, есть риск их проседания. Это приводит к тому, что шпунты деформируются или вовсе разрушаются, из-за чего все ограждение теряет свой смысл. Поэтому были выведены методы укрепления шпунтовых конструкций — анкерный, распорочный, а также консольный.

Часто используются анкеры, которые устанавливаются так:

  1. Выбирается место подальше от шпунтов.
  2. Определяются места установки анкеров по периметру котлована, с шагом в среднем 2 метра.
  3. Делаются скважины, в которые помещается арматура и тяга.
  4. Скважина заливается бетоном, но так, чтобы тяга выходила наружу.
  5. Тяга крепится к шпунту, заглубленному в почву под углом от 30 до 60°.

Установить анкеры — хорошая идея, но обычно сначала пробуют сделать распорки, а если это невозможно, переходят к анкерам, так как их устанавливать сложнее.

Если котлован большой, лучше установить распорки. В их качестве используются трубы из металла, которые устанавливаются по ярусам с шагом 4–6 метров. Для распорок можно установить стойки, если те слишком длинные.

Если покажется, что металла слишком много, вместо него можно использовать инвентарные рамы, с дополнительной установкой инвентарных щитов на шпунты.

Для небольших котлованов (менее 5 м), вырытых на плотных почвах, можно использовать консольное укрепление. Это предполагает закрепление шпунтов в грунте, иногда даже более, чем на две трети от всей высоты котлована, в зависимости от грунта. Здесь же монтируется обвязочная рама из балок с разными сечениями.

При использовании консольного метода рядом с котлованом не стоит ездить большой технике и устанавливать склад стройматериалов, так как это будет создавать нагрузку.

Технология монтажа

Отличий между вибрационной и ударной технологии погружения практически нет. Единственное различие – это особенности функционирования навесного оборудования. Стропирование и последовательность являются абсолютно идентичными.

Монтаж ограждения происходит по следующей технологии:

  • материал поставляется на объект;
  • краном шпунт распределяется по периметру строительного объекта;
  • проводится разметка контура, используется сваебойный аппарат;
  • производится стропирование и перемещения шпунта к месту монтажа;
  • на шпунт монтируется наголовник погружателя, ограждение ставится на место забивки;
  • шпунт вертикально выравнивается, осуществляется направляющее погружение;
  • строповка демонтируется, шпунт погружается на глубину, указанную в проекте.

Таким образом погружается каждый шпунт. Робота проводится до того момента, пока не будет получено замкнутое ограждение по периметру котлована.

Когда все шпунты заглублены в грунт, можно приступать к рытью котлована, не опасаясь обрушения его стен Источник speccypro.ru

Виды временных заборов

Временные ограждения различаются по своему предназначению, структуре, материалу конструкции. У каждой такой ограды конкретное назначение. Их бывает несколько:

  • Охранный барьер. Чаще такие ограды используются на охраняемых стратегических объектах: войсковых частей, ГЭС, промышленных зон. Они препятствуют проникновению на территорию посторонних личностей. На такие сооружения устанавливают дополнительные охраняющие делали, например, колючую проволоку.
  • Защитные сети, ограды. Применяются для сохранения здоровья человека от травм. Крепятся на опасных участках: резких обрывах, стройплощадках, на высотных сооружениях. В большинстве случаев препятствуют именно падению.
  • Сигнальные ограды. Способствуют распределению людского потока на мероприятиях или ограждают от неправильного направления движения. Такие временные заборы легко переносятся. Встречаются как временные дорожные ограждения при разметке ГИБДД или социальных служб.

Распишем также виды конструкций временных ограждений:

  1. Стойки с разграничителями. На вид – столбики с расширенным плоским дном. В качестве разграничения выступает лента либо небольшая сетка. Удобны в переноске.
  2. Сеточные панели. Ограда в виде сетки с каркасом. Панели устанавливаются вплотную или разделяются небольшими опорами.
  3. Комбинация. Такие временные заборы совмещают панели и стойки. По сути – это сеточные секции на опорных ножках. Внушительные, но всё ещё легко транспортируются.

Что выберете?

СтойкиСеточные панелиКомбинацию

Также отличаются простые составные заборы и с дополнительными элементами: козырьками, опорами, перилами, укреплениями.

Как выбрать качественный забор: советы и нюансы

Качественная ограда зоны строительства является абсолютно необходимым условием для начала стройки. Строительные ограждения – заборы из любых материалов, выбираются в зависимости от таких характеристик и параметров:

  • Места расположения строительных работ (оживленный центр города, спальный район, пригород, сельская местность).

  • Параметров объекта (частный или многоэтажный дом, стадион, школа, торговый центр).

  • Внешних условий (особенностей участка, сроков работ, наличия транспортного движения за периметром стройки).

  • Особенностей работ (реконструкция, строительство с нуля, реставрация).

  • Сметы.

Как правило, строители предпочитают глухой забор из профлиста. Чтобы конструкция была устойчивой к ветру, ее утяжеляют с помощью бетонных и ПВХ-блоков или закрепляют в грунте арматурными штырями. Если забор проходит близко от инженерных сетей, его возводят на фундаментных блоках.

Еще несколько причин установить строительное ограждение – на видео:

Кратко о главном

Шпунтовое ограждение – это прочное и долговечное решение для обустройства строительных котлованов и укрепления берегов возле водоемов. Такое усиление стен котлованов позволяет им выдерживать большие нагрузки, а сами шпунты не боятся влияния влаги, высоких или низких температур. Считается одним из самых экономных вариантов, поскольку некоторые виды шпунта могут использоваться многоразового. Также существуют шпунты, который устанавливается только один раз. Для производства шпунта используется металл, дерево, пластик или железобетон. В зависимости от применяемого материала меняются характеристики самого ограждения. Перед использованием проводятся расчеты, которые помогут добиться самого лучшего результата.

Оценок 0

Шпунт Ларсена

Изначально шпунтовые ограждения представляли собой обычные деревянные сваи, забитые вплотную друг к другу. Однако сегодня в качестве шпунтовых ограждений используют сваи из других материалов. К числу наиболее практичных и надежных вариантов относят металлические разновидности.

Шпунт Ларсена

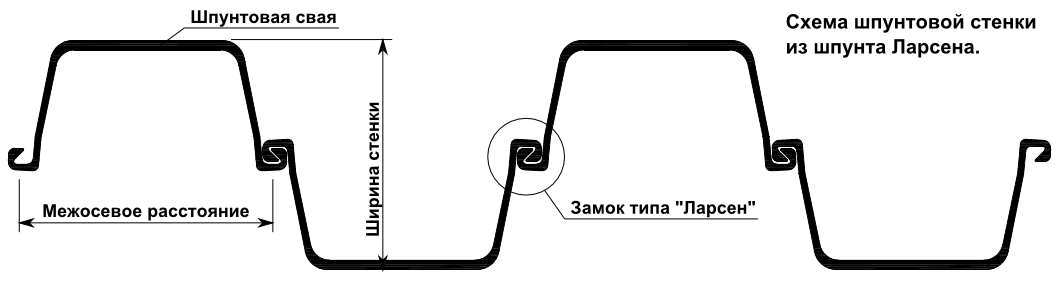

Одним из наиболее эффективных вариантов конструкции является шпунт Ларсена (или просто ларсен, как говорят строители в обиходе). Это сваи в форме полосы металла, в сечении представляющие U-образную (или корытообразную) фигуру. Их забивают с чередованием направления изгиба так, чтобы создавалось сплошное полотно с волнистой поверхностью. Мало того, кромки полос соединяются между собой с помощью специальных линейных захватов, образуя достаточно герметичное полотно.

Обратите внимание! Такое ограждение может быть использовано на строительных работах в любых условиях. Это могут быть как обычные земляные работы (укрепление стенок котлованов), так и строительство гидротехнических сооружений (создание фундамента под опоры мостов, укрепление осыпающейся береговой линии и т

п.).

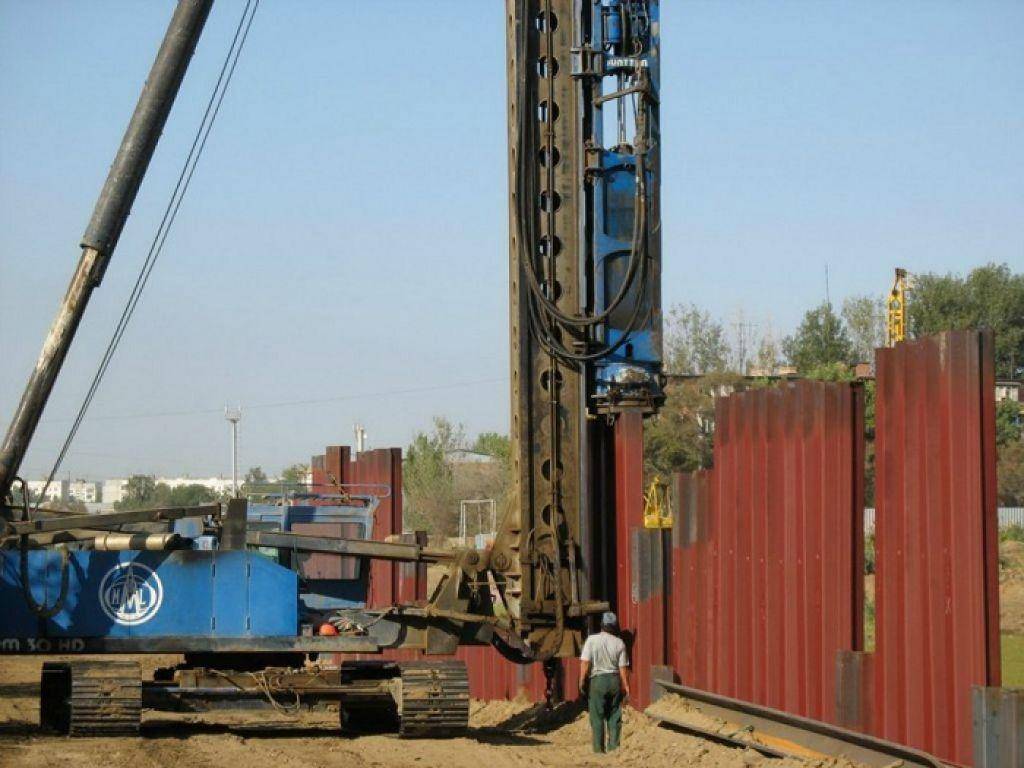

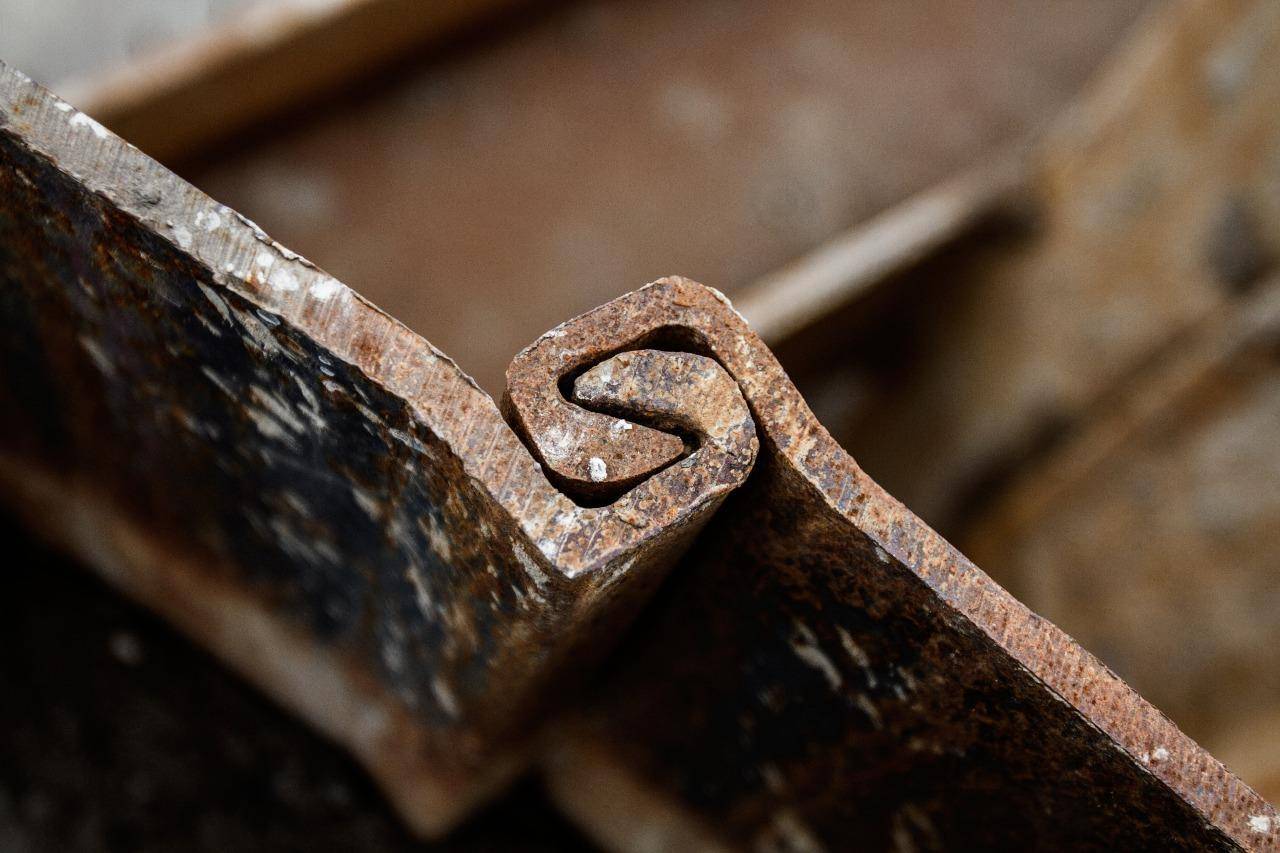

Замок типа ларсенПогружение шпунта в грунт
