Монтаж складных ворот: гармошка для гаража и дачи

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
Ролики

Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

  • установку створки – гармошка;
  • монтаж роллеты, которая складывает ворота в компактный рулон
  • выбор в пользу секционной конструкции;
  • сдвижные ворота;
  • откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

  • Въездные ворота в виде откатной конструкции.
    При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
  • Складные или секционные системы.
    По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

К сведению!
Все перечисленные варианты значительно сложнее в сборке и установке ворот своими руками, чем классические распашные из двух створок.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм.

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит
Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель
Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы.

Поврежденные детали заменяются на новые.

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

  • подготовка чертежей, материалов и инструментов;
  • монтаж дверной коробки и направляющих;
  • сборка дверного полотна;
  • изготовление движущего механизма;
  • установка ворот;
  • монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

  • сварочный аппарат;
  • электродрель (перфоратор, шуруповерт);
  • строительный уровень;
  • рулетка;
  • набор гаечных ключей;
  • карандаш.

Для установки подъемного механизма следует приготовить:

  • швеллеры и стальные уголки;
  • противовесы (специальные для лифтов или чугунные болванки);
  • кронштейны, уголки, металлические направляющие;
  • пружины возвратного типа;
  • стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

  • дверного полотна, цельного или секционного;
  • левой и правой стойки, которые управляют движением ворот по нужной траектории;
  • двух противовесов, по одному с каждой стороны;
  • устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

  • стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
  • дуга – выгнутые по шаблону две детали;
  • внутренняя дуга, две детали;
  • стальная пластина;
  • установочный кронштейн, на каждую стойку по 3 штуки.

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

  1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
  2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
  3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
  4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
  5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
  6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

  1. В створке просверлить отверстия для кронштейнов с роликами.
  2. Установить полотно между стойками.
  3. Поместить ролики в пазы стоек и зафиксировать их винтами.
  4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
  5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Размеры

Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года
.

Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы
. Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом

Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму

На чертеже подробно указано, какие замеры и где необходимо сделать.

Расшифровка довольно проста:

H
– высота проема, в который будет устанавливаться рама ворот и сама конструкция

Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.

L
– притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины

При этом L всегда больше.

B
– ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.

L
– глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».

Достоинства изделий

Складные конструкции — очень удобный вариант, который крайне прост в эксплуатации. Они не теряют своей популярности из-за ряда неоспоримых достоинств. К плюсам складных механизмов относят то, что они компактны, ведь даже в открытом состоянии они занимают немного места.

Многим владельцам дач и гаражей импонируют удобство и простота конструкций в эксплуатации, они легко открываются вручную. Такие изделия не нагружают перекрытия. Они надежные, имеют долгий срок службы. Достоинства складных механизмов можно продолжать долго:

  • простота монтажа;
  • стойкость к перепадам температуры и сильному ветру;
  • возможность автоматизации конструкции;
  • прекрасный внешний вид;
  • возможность установки устройств безопасности.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Самые простые из них – классические распашные модели
. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота
для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции
также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции
. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

Механическая модель подъемных ворот открывается и закрывается легким движением руки
, а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.

Установка несущих столбов для ворот

Если гараж только построен, то, как правило, проем для ворот в районе стен ничем не укреплен. Поэтому берем два швеллера длиной равной высоте проема за вычетом толщины поперечной балки для ролика. К нижнему краю швеллера приваривается металлическая «лапа». Далее с помощью анкеров швеллер крепится к нижней части проема и к стене.

Если нет швеллера, то можно из уголков и металлических перемычек сварить раму по ширине стены гаража и прикрепить ее с помощью анкеров.

Поперечная балка, к которой в дальнейшем будет крепиться уголок для ролика, укладывается на столбы и приваривается к ним. К верхней части проема балка приваривается или крепится при помощи болтов.

Вычисляем количество панелей для ворот

Количество панелей и их размер зависят от длины проема и от вида гаражных складных ворот. Если вы их плохо представляете, то лучше перед началом работ сделать схематический набросок. Нужно четко разметить проем, учесть размер стоек, зазор между панелями и их ширину.

Желание сделать в гараже дверь также нужно заранее учесть. Удобней всего в таком случае сделать одну створку ворот распашной. Основное условие раздвижной створки ― все панели одинакового размера.


Сварочный стол

Делаем каркас ворот гаража

Когда вы определились с размерами створок, можно начинать делать складные ворота своими руками. Для этого берем металлические трубки и режем их по размерам панелей.

Варить каркас своими руками желательно на заранее подготовленной ровной поверхности, чтобы не было перекосов. Для предания дополнительной жесткости конструкции к готовому каркасу привариваем дополнительные поперечные или диагональные перемычки.

Каркас на гаражные двери изготавливается подобным образом из того же металлического профиля.

Для запирания раздвижной створки можно сделать в каждой панели специальные крепления для запорного штыря, который будет удерживать гаражные ворота, цепляясь за отверстия в полу гаража. Или приварить на крайнюю панель створки и опорный столб ушки для амбарного замка.

Установка навесов на створки ворот

Подбираем навесы, которые смогут выдержать вес створок. Для этого лучше подойдут подшипниковые навесы. Панели раздвижной створки соединяются тоже с помощью навесов, по два навеса на каждую панель. Эти навесы должны позволять складной створке полностью складываться по типу гармошки.

Для распашной створки тоже подойдут подшипниковые навесы, только для удобства заранее нужно учесть, чтобы створка открывалась наружу.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Установка электропривода своими руками

Схема установки электропривода

Практически на любую конструкцию секционных ворот можно установить электрический привод. Технология проста. Замеряем высоту (прочерчиваем горизонтальную линию над перемычкой, положение верхнего ролика закреплено в радиусных направляющих).

Монтируем кронштейн (закрепляем ниже прочерченной линии на 5 мм). Устанавливаем направляющий профиль (закрепляем на кронштейн четко посередине). Задняя часть профиля прикрепляется к потолку с помощью кронштейнов или подвесов, постоянно контролируя уровень горизонта.

Крепим кронштейн (на верхнюю створку полотна). Производим сборку (в профиль заводим каретку, проверяя ее свободный ход, и крепим с помощью кронштейна в верхней части створки через тягу).

Монтируем двигатель (сзади по направляющему профилю). Теперь соединяем каретку с приводом. Для этого поднимаем створки ворот. Ограничиваем ход каретки и приступаем к настройке скорости открывания ворот. Сохранение настроенных функций производим по инструкции.

Почему выбрали именно ворота-гармошку

В данном случае выбор не самой простой в изготовлении створки обусловлен особенностями эксплуатации ворот.

ShurickFУчастник FORUMHOUSE

Конструкцию выбирал очень долго. Простые распашные ворота мне не подходят: после завоза Камаза щебня я смогу их закрыть только после того, как этот щебень переработаю. Безусловно, фитнес это наше все, но перекидать 10 кубов щебня чтобы закрыть ворота – небольшой перебор. С откатными тоже не очень складывалось. Ширина закрываемого проёма 6 метров, с одной стороны живая изгородь, которую мы формируем уже больше 30 лет, а с другой, всего 5 метров до границы участка. Сильно уменьшать проем ворот не хотелось, Камазу и так тесновато для маневрирования. Больше года изучал форумы и рисовал эскизы, пока не остановился на складном варианте.

Но оказалось, что такие нетривиальные ворота – очень дорогое удовольствие, хоть под ключ, хоть только за сами ворота.

ShurickFУчастник FORUMHOUSE

Найти адекватного исполнителя не получилось – любой нестандарт не просто стоит дорого, это повод срубить с заказчика бабла, да побольше, побольше. Торг с местной бригадой, регулярно «пасущейся» у соседей, начался с «Дарагой! Всэго за 140 000 сдэлаэм пад клуч так, что пальчики оближешь», а прекратился на 70 000 без фундамента и гарантий твердой цены: «70 или посмотрим, сколько там еще получится, ну и за фундамент надо бы еще столько же добавить, но может и побольше».

Смотреть, сколько там еще получится, ShurickF не стал, вместо этого прикинул имеющиеся активы и предполагаемые затраты, и получилось куда более радужно.

  • Песок и щебень для фундамента – в наличии.
  • Сварочный аппарат и минимальный опыт сварки толстого железа – в наличии.
  • Эскиз – в наличии.
  • Металл на створки – около 15 тысяч.
  • Дополнительные материалы (5-6 мешков цемента, петли, краска, расходники) – еще около 30 тысяч.
  • Итого – примерно 50 тысяч.

А на сэкономленные, считай, заработанные, ShurickF решил «приобрести что-нибудь полезное, да еще опыт поиметь».

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Особенности ворот для гаража из дерева

Со времен первых гаражей используются ворота из дерева и, несмотря на новые материалы и технологии, дерево не утратило своей популярности и наши дни.


Основные преимущества деревянных ворот:

  • легкость монтажа;
  • доступная цена;
  • надежность;
  • отсутствие коррозии;
  • устойчивость к температурному перепаду;
  • не несут опасности для авто;
  • не нагреваются на солнце, как металлические;
  • хранят тепло.

Деревянных гаражных ворот существует несколько типов:

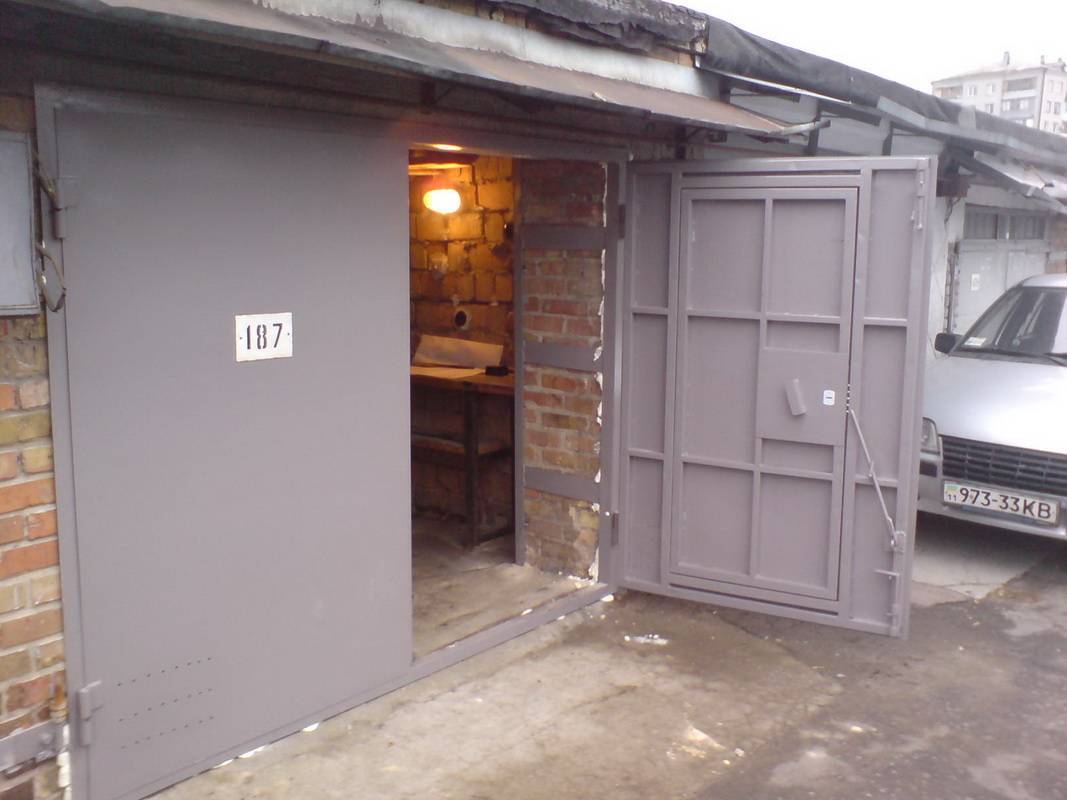

  1. Распашные. Самый простой тип, состоящий из двух створок. Конструкция предусматривает наличие свободного пространства перед гаражом, что не всегда удобно, особенно зимой во время снегопадов.
  2. Секционные. Складываются из нескольких секций, соединенных петлями и открывающиеся вверх либо в сторону. Монтировать такой тип ворот не совсем удобно.
  3. Раздвижные. Достаточно распространенный тип, пользующийся популярностью, очень часто встречается с автоматической системой открывания-закрывания. Открываются в сторону от проема, но иногда состоят из двух створок, разъезжающихся в стороны.
  4. Рулонные. Довольно удобная конструкция. Ворота открываются вверх и наматываются на приводной вал. Встречаются автоматические и ручные системы.
  5. Подъёмно-поворотные с потолочными направляющими. Сплошное полотно поднимается вверх по направляющим и фиксируется под потолком. Система всегда автоматическая, но при отсутствии электричества, конструкцию возможно легко поднять вручную. Неплохой тип ворот, самый устойчивый к взломам.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

  • строительный уровень и рулетка;
  • металлические листы для формирования полотна створки;
  • аппарат для сварки;
  • электрическая ножовка по металлу;
  • дюбеля и кронштейны;
  • электродрель;
  • металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
