Сборка секционных ворот и ее особенности

Этап 4. Установка секционных ворот

Основные точки крепления накладных вертикальных направляющих и крепления кронштейна под торсионный механизм

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие

Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться

Крепеж горизонтальный направляющих

Крепеж горизонтальный направляющих

Крепеж горизонтальный направляющих

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Монтаж полотна

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки)

Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к

предназначен для защиты имущества.

Улавливающее устройство секционных ворот Hormann

Монтаж дополнительных элементов

Ручки секционных ворот

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закрывание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Пружина

Механическая система защиты от обрыва пружины

Электропривод ворот

Установка автоматики

Разблокировка электропривода изнутри помещения

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Установка полотна

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

При стандартном монтаже установка секционных ворот не затрагивает проем

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Монтаж секционных ворот в гараже — все тонкости установки

Высокий монтаж, либо низкий, оба они проводятся с соблюдением ряда важных правил.

Температура воздуха должна находиться в пределах от + 60 и до -40 снаружи и, не менее 20 градусов мороза внутри помещения.
Влажность воздуха должна составлять 20-90%.
Нельзя заменять штатные позиции на те, которые не относятся к данному типу конструкций

Это поможет избежать внезапной поломки системы, травмирования людей.
Чтобы устранять копящийся конденсат, в нижней части конструкции ставят специальные отводы.
Важно организовать достаточную вентиляцию, чтобы противостоять коррозии. Достаточно будет провести отверстия на верхней части проема с толщиной около двух сантиметров.

Самостоятельный процесс монтажа

Правильный монтаж подобных систем выполняется в несколько последовательных действий:

  • Выполнение работ по подготовке гаражного проема.
  • Сборка рамы для ворот с последующим ее креплением к проему.
  • Установка механизма и самого полотна.
  • Регулировка установленной системы.

Инструменты для монтажа ворот

Не лишним будет подготовить инструменты, которые необходимы в ходе выполнения данной задачи: перфоратор или перфодрель, гидроуровень и ручные строительные уровни, наборы сверл (для монолитных конструкций с победитовыми напайками), электрическая шлифмашина и ручной электролобзик, наборы накидных и торцевых ключей. Прежде чем начать работу следует убедиться в полной комплектации поставки ворот, в противном случае придется заниматься поиском и покупкой недостающих деталей.

Этап 3. Подготовка проема

После того как будут подготовлены все инструменты, проведены необходимые замеры, можно заказать воротную группу. На процесс её изготовления уходит от двух недель, за которые требуется провести полную подготовку проема.

Подготовительный этап включает такие шаги:

  • оштукатурить потолок, стены: после проведения монтажных работ этот процесс нельзя будет выполнить;
  • проверить плоскость каждой из стен по отношению к расположенным по соседству. Если нет совпадения проема и стен, то установку придется отложить. Малейшие погрешности из-за правильной горизонтальной формы конструкции, не допустимы, в этом случае, нельзя будет гарантировать не только эстетичность, но и надежность креплений всей системы. В зимний период под такое строение обязательно будет задувать снег и холодный воздух, что будет приводить к промерзанию здания;
  • отделать притолоку, пристенки с помощью металлического уголка.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

  • Монтаж механизма в опорные кронштейны.
  • Прикрепление к валу подшипников, состоящих из двух пружин.
  • Просверливание в барабане отверстия, в которое будет пропускаться трос.
  • Установка барабана на вал и фиксация троса при помощи крепежных болтов.
  • Регулировка интенсивности натяжения установленного троса.

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

  • отсутствие необходимости дополнительного места;
  • возможность утепления ворот;
  • прочность конструкции находится на достаточно высоком уровне;
  • есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

  • невозможность установки в проёмы с непрямыми углами;
  • необходимость учёта веса утеплителя при вычислении прочности ворот;
  • сложности, возникающие при монтаже.

Можно приобрести готовое изделие, но лучше изготовить ворота самостоятельно ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл

Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах

Внешний вид может быть довольно разнообразным ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

  • УШМ (болгарки);
  • набора гаечных ключей, отвёрток и шуруповёрта;
  • сварочного аппарата;
  • карандаша, рулетки, монтажного или лазерного уровня;
  • дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Без этого инструмента обойтись не удастся ФОТО: atvarmor.ru

Статья по теме:

Шаг 3. Монтаж секционных ворот своими руками

Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.

Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.

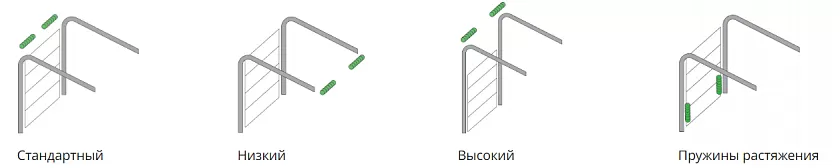

Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.

рис. 5

Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.

Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.

При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.

В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.

Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.

В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:

  • работы, которые выполняются перед монтажом,
  • сборка вертикальных направляющих и их крепление к проему,
  • сборка и крепление горизонтальных направляющих к потолочным конструкциям,
  • сборка и установка торсионного вала/пружин растяжения,
  • монтаж нижней секции и полотна ворот без калитки,
  • установка элементов управления воротами,
  • регулировка натяжения пружин,
  • установка ограничителя хода полотна и блока ручного подъема,
  • снятие защитной пленки.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Устройство и принцип действия секционных ворот

Надежные секционные ворота устанавливают в здания разного типа. Одним из них являются гаражи. Здесь нужно понимать, что старые гаражные помещения, чаще всего, не отвечают нынешним строительным стандартам, поэтому, изготавливаются несколько модификаций. Эта особенность важна при выборе конкретной модели.

  • вертикального подъёма;
  • высокого подъёма;
  • стандартного подъёма;
  • низкого подъёма.

Первый вид устанавливается в гаражи с высоким уровнем поднятия. Их можно купить в гипермаркетах строительной направленности. Они занимают мало места после установки. Второй вид является более дорогим, монтируется в помещениях с небольшой высотой проема. Из-за особенностей помещений, в них нельзя поставить систему вертикального подъёма. Дороговизна систем высокого подъёма вызвана большим количеством расходных материалов, использованием кронштейнов подвесного типа, особых направляющих.

Секционные ворота стандартного подъёма устанавливаются там, где высота притолоки составляет не менее 18 см. Элементы конструкции делаются из нержавеющей стали. Данный тип пользуется большой популярностью благодаря простоте конструкции, удобству использования. Последний тип применяется там, где высота проема сильно ограничена. Специальные пружины торсионного типа, контрольные элементы монтируются на потолок. При малой высоте потолка, конструкция крепится на задние части направляющих.
