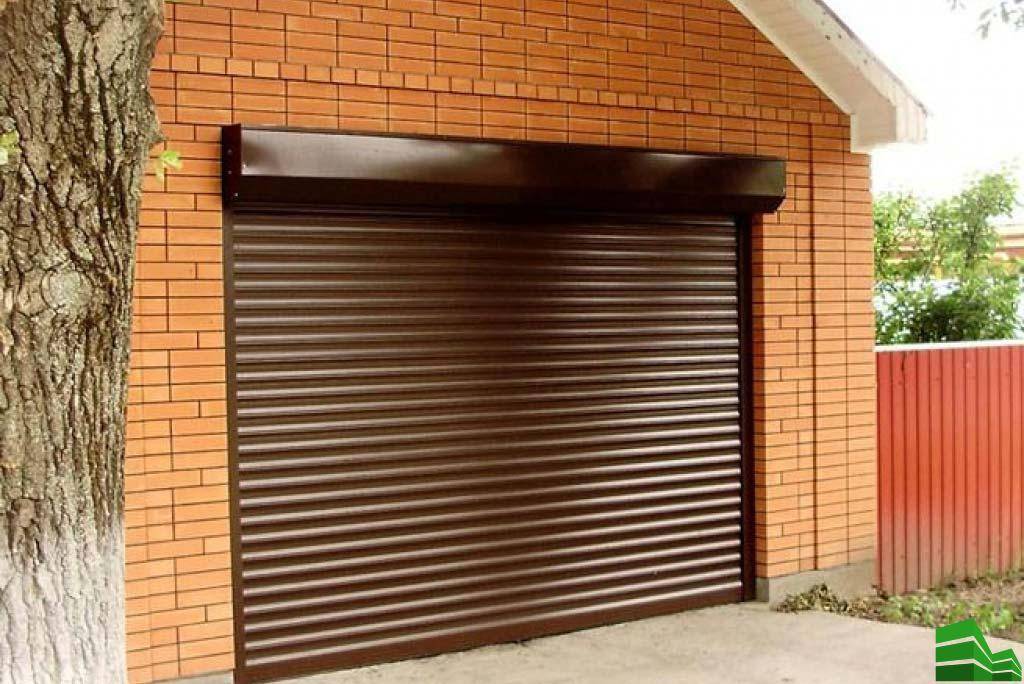

Рулонные ворота для гаража — выбор влюбленных в надежность

Недостатки

  • Плохо сохраняет тепло, поэтому для отапливаемых помещений лучше выбрать другой вариант ворот;
  • Алюминиевые ролетные ворота легкие, поэтому не достаточно надежные и устойчивые к взлому;
  • Производя встроенный монтаж, вы сразу заметите, как уменьшились ширина и высота проема;
  • Небогатый выбор декоративных возможностей. Можно только выбрать понравившийся цвет и задекорировать «под дерево»;
  • Нет возможности установки калитки;
  • Конструкция зимой быстро покрывается ледяной корочкой, если решение проблемы не предусмотрено заранее.

Как вы понимаете, чтобы выбрать подходящие ворота, нужно серьезно подходить к делу

Важно внимательно изучить достоинства и недостатки сооружения. В каждом индивидуальном случае следует взвешивать все «за» и «против»

Только узнав сильные и слабые стороны, вы сможете сделать правильный выбор.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Как выбрать ворота

Рулонные ворота выбираются с учётом целевого назначения. Они могут устанавливаться снаружи, внутри или в проём. Для гаражных построек надо выбирать двустенные пенонаполненные профили. Они обладают надёжными шумоизоляционными свойствами. Нанесённое на их поверхность лаковое покрытие уберегает полотно от коррозии. Такие профили сокращают теплопотери и подходят для гаражей.

Облегчённые одностенные профили рекомендуется использовать в производственных помещениях, в которых нет привязки к стабильности температурного режима. Данный вид рулонов стоит недорого.

При выборе рулонных ворот важно учитывать способ их открывания. Если запланирована установка автоматики, надо выбирать электронную систему управления

Часто из-за дефицита пространства открытие въездной группы с помощью электропривода становится единственно возможным решением, например, если свод имеет арочную или ещё более сложную форму. Особенно удобно управлять открытием и закрытием удалённо – с помощью пульта.

Как устроены рольставни

Рольставни для гаражей представляют собой механизм из основных и дополнительных элементов.

  1. Главную роль играет массивная роллета, которая размещается в верхней части гаража. На нее, по типу классических жалюзи, наматывается полотно, закрывающее вход.
  2. Само полотно ворот, которое состоит из нешироких металлических пластин, рассчитанных для наматывания на катушку роллеты.
  3. Направляющие, закрепляемые на стенах. Они также играют важнейшую роль для придания воротам жесткости.
  4. Защитный кожух. Им обычно закрываются направляющие, а также катушка роллеты, для безопасного использования.
  5. Классические или современные автоматические замки (могут открываться и закрываться дистанционно или при введении кода).

Кстати, одной из популярных разновидностей являются откатные ворота, которые хорошо подходят для закрывания ворот на внешнем ограждении (забор, стена), но они тоже иногда используются в гаражах.

Однако нужно учитывать, что откатное полотно не складывается по принципу жалюзи, а полноценно убирается в сторону или наверх. Поэтому для полотна нужно строить собственный короб рядом или рассчитывать дополнительное место в помещении гаража под убираемую конструкцию.

Автоматические

Роллетные ворота для гаража могут открываться с помощью автоматического подъемного механизма или вручную.

Автоматические виды более сложные и дорогие, могут иметь в комплекте дополнительные устройства: подогрев механизма для работы в мороз, прорезиненные уплотнители для защиты от ветра, влаги и снега, пульт управления, аварийную систему для ручного открывания/закрывания.

Как правило, автоматика обладает функцией распознавания препятствий на пути полотна и блокирует работу роллеты.

Ручные

Ручные механизмы не требуют тонкой регулировки при установке, они намного дешевле стоят и проще в эксплуатации. Но очевидно, что они и менее надежные, потому что полотно для них обычно выбирается из легких металлов, чтобы не утяжелять конструкцию.

Если вес полотна превышает 30 килограммов, то рекомендуется ставить автоматический привод.

Самостоятельное изготовление ворот-рольставней

Порядок изготовления ворот-рольставней

Перед началом работ необходимо определиться со способом установки ворот в гараже. Бывает встроенная, внешняя и внутренняя установка ворот-рольставней.

Мастера-самоучки в большинстве случаев применяют внешнюю установку, при которой коробку монтируют над проёмом. Эта технология привлекает тем, что для неё не нужны дополнительные подготовительные работы.

Типы монтажа гаражных ворот-рольставней

Изготовление рольставней состоит из 3 этапов:

  • Подготовительный этап – выполнение всех нужных для работы замеров, проверка уровня проема ворот и качества откосов;
  • Выбор подходящего материала, при котором учитывают необходимую глубину установки креплений с учётом прочности материала стен гаража;
  • Установка конструкции ворот-рольставней.

Инструменты

Для выполнения работы необходимо приготовить следующие инструменты:

  • Перфоратор;
  • Шуроповёрт;
  • Электродрель;
  • Болгарка;
  • Кувалда;
  • Слесарный молоток;
  • Пассатижи;
  • Ножовка;
  • Кусачки;
  • Ножницы для резки металла;
  • Напильник;
  • Набор отвёрток;
  • Ключи;
  • Силиконовый пистолет;
  • Электрический тестер;
  • Паяльник мощностью 60 Вт;
  • Электрическая переноска длиной 20-30 метров;
  • Электрический индикатор;
  • Рулетка длиной 5 метров;
  • Штангенциркуль;
  • Свёрла по бетону и металлу;
  • Защитные очки;
  • Леса или лестница для выполнения работ вверху проёма ворот.

Чертёж и конструкция ворот-рольставней

Конструкция ворот-рольставней

При подготовке к работе сначала просчитывают основные размеры пролёта ворот и габариты необходимой роллеты и всех её составляющих, изготавливаемых с помощью нарезки на нужные размеры заготовок-длинномеров.

После этого готовят подробный чертёж, в котором указывают размеры роллеты (высота и ширина). Все размеры зависят от габаритов проёма гаража и способа установки ворот.

Кроме того, в чертеже указывают:

  • размер полотна роллеты,
  • длину шины,
  • габариты короба
  • длину октогонального вала.

Основные работы

Процедуру подразделяют на несколько последовательных этапов:

  • Нарезка отдельных ламелей полотна нужной длины и удаление заусенцев на срезах;
  • Установка уплотнителя в профиль, крепление запорных полос и установка замка;
  • Нарезка направляющих шин длины и удаление заусенцев на срезах, установка в них специальных уплотнителей;
  • Если потребуется, производят отбортовку в шинах;
  • Изготовление защитного короба, для защиты, вырезание окна предназначенного для установки элементов управления механизмами;
  • Обрезка октогонального вала, после чего участок среза шлифуют;
  • Формирование полотна ворот из отдельных ламелей;
  • Монтаж защитного короба и установка в нём приводов.

Чтобы самостоятельно сделать ставни для роллетных ворот, нужно приготовить специальные приспособления и инструменты, такие как:

  • Столы, на которых будет удобно нарезать заготовки;
  • Специальные станки, предназначенные для нарезки деталей рольставней;
  • Торцовая пила;
  • Слесарный верстак;
  • Воздушный компрессор.

Для правильной установки ворот-рольставней потребуются простейшие инструменты. Перед началом монтажа необходимо подготовить пролёт для установки ворот. Нужно устранить все дефекты и выровнять неровности на стенах, иначе ворота-рольставни не будут герметичны, шины не будут плотно прилегать и даже могут образоваться зазоры.

При подготовке отверстий придётся особенно поднапрячься

Наиболее сложная работа – подготовка необходимых отверстий и установка крепёжных элементов. Отверстия сверлят с помощью перфоратора на расстоянии 50 см, крепление выбирают с учётом материала, из которого изготовлены стены.

Для установки ворот-рольставней на стены из бетона нужно применять стальные анкеры, вкручивая их в дюбеля из пластика. Металлические конструкции требуют использования винтов-саморезов, а в кирпичные стены загоняют стальные анкера. Для дерева необходимы шпильки или шурупы.

После подготовки крепления возводят каркас, монтируют шины и устанавливают механизм привода. Установку шин и короба нужно выровнять, проверив уровнем. К приводу подключают электропроводку.

В конце собирают полотно ворот, устанавливают тяговые пружины и замки. После этого останется только заделать все оставшиеся отверстия и установить различные аксессуары.

Преимущества рулонных ворот

Рулонные системы оберегут вашу жизнь от постороннего внимания, не теряя при этом красоты и привлекательности фасада дома.

Защита от шума.

Пенное наполнение алюминиевых пакетов хорошо борется с посторонними шумами, что немаловажно для эффектного отдыха. Защита от метеоусловий

Защита от метеоусловий.

Ворота хорошо держат порывы ветра, защищают от влаги и холода или повышенной жары.

Защита от проникновения.

Уникальная конструкция запорного механизма гаражных ворот способна защитить от несанкционированного попадания.

Стоит отметить в довесок к вышеперечисленному, что гаражные ворота можно опускать и поднимать до определенного уровня, а некоторые модели создают иллюзию присутствия в доме людей.

Конечно, металлические рулонные конструкции достаточно высоки в цене, но с качеством защиты, которое они обеспечивают, не сравнятся никакие другие модели.

Советы по выбору подъемно-поворотных ворот

Главное, на что стоит обратить внимание при выборе, это качество материалов. Хорошие подъемно-поворотные конструкции стоят достаточно дорого, но это и не та вещь, на которой следовало бы экономить

Не стоит рассматривать самые дешевые варианты, так как толщина металла в них всего несколько миллиметров. Это серьезно сказывается на надежности. Единственное, на чем можно сэкономить при покупке такой конструкции, это автоматика. Она добавляет свою порцию комфорта, но и стоит недешево.

Отдельного внимания заслуживает само полотно. Оно должно быть изготовлено из прочного и толстого металла либо сэндвич-панели. Второй вариант уже имеет утеплитель внутри, поэтому в дополнительном сохранении тепла не нуждается.

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

  • накладная установка — с обратной стороны короба;
  • встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Подготовка

Перед установкой рулонных ворот производятся замеры, и определяется способ крепления конструкции. Рулоны могут устанавливаться на въездах с крышами или навесами. При расположении под крышей они помещаются над воротами. Для их установки подходит любая перемычка. На подготовительном этапе осматриваются проёмы и стены на месте установки рулонов. Делается разметка точек для крепления направляющих.

Устанавливаем направляющие

После выполненной разметки направляющие устанавливаются в намеченные точки. Они должны быть соединены с держателем вала. После фиксации направляющих монтируется кожух полотна.

Монтаж вала

Держатель наматывающего вала соединяется с козырьком с помощью винтов. Вал выравнивается по откосу и крепится болтами. Затем он с помощью винтов соединяется с полотном.

Устанавливаем привод

После размещения цепи в приводном механизме устанавливается наматывающий вал. Соединение привода с блоком управления производится вслед за введением аварийной системы торможения. После установки монтажных ремней рулонное полотно поднимают вверх через привод до момента соединения верхнего замыкающего профиля с пазами.

Подготовительные работы

Для монтажа роллетных ворот понадобится следующая оснастка: рулетка, дрель, уровень, кусачки, шуруповерт, перфоратор, молоток, нож. Если гараж построен из таких материалов, как кирпич или газоблок, необходимо дополнительно приобрести металлический уголок. Проем в обязательном порядке должен быть ровным.

При качественной подготовке монтаж ворот принесет владельцу лишь минимальные затраты.

Для установки ворот своими силами не помешает купить надежные направляющие. Также стоит проверить и остальной комплект деталей: коробка, электропривод с корпусом, полотно из ламелей.

Роллетные гаражные ворота, по сравнению с традиционными, не выходят на дорогу, тем самым не делая препятствий для маневра. По этой причине нет необходимости в свободном пространстве возле стены или под потолком строения. Подобную конструкцию изготавливают по персональному заказу, после чего ее установка абсолютно не вызывает проблем.

Основная составляющая ворот – это полотно, которое состоит из маленьких профилей, фиксируемых замком-зацепкой. Снизу предусматривается деталь, обеспечивающая прилегание ворот к полу. Сверху установлены усилители, благодаря которым происходит фиксация к валу. Сами ламели производят из алюминия, с помощью роликовой прокатки, или получают методом литья.

Чертежи и расчеты

Чертежи, как правило, выполняются на этапе проектирования строения гаража, когда необходимо четко указать нужные размеры. Размер ворот, в основном, зависит от того, какой вид и тип транспорта владелец планирует хранить в гараже. Ширину ворот проектируют, опираясь на то, что она будет не менее ширины транспортного средства, дополнительно плюсуя 60 сантиметров, чтобы въезд оставался свободным.

Выбор материала

Чтобы самостоятельно изготовить роллетные ворота, необходимо подготовить следующие инструменты и материалы:

  1. Профилированный лист.
  2. Камень.
  3. Битый кирпич.
  4. Трубы из металла.
  5. Сварочный агрегат.
  6. Лопата.
  7. Цементный раствор.
  8. Кисти.
  9. Покрытие.
  • Саморезы.
  • Петли.
  • Болгарка.

Перечень необходимых инструментов

Инструменты, которые пригодятся:

  1. Заклепочник.
  2. Кусачки.
  3. Молоток.
  4. Отвертка.
  5. Уровень.
  6. Маркер.
  7. Нож.
  8. Ключи.
  9. Дрель.
  • Перфоратор.
  • Рулетка.

Дополнительные способы утепления

Чтобы сделать гараж более теплым и снизить теплопотери еще, можно прибегнуть к различным способам.

Теплоизоляция с помощью шторы

Занавес перед воротами – спорный метод утепления и вот почему:

  1. Для пошивки шторы нужен брезент или плотная прорезиненая ткань, сравнимая по стоимости с пенопластом.
  2. Занавес мешает входить через калитку, а делать специальный вырез – значит ухудшить теплоизоляцию.
  3. Завеса способствует обильному выделению конденсата на внутренних металлических поверхностях во время морозов. В результате замки покрываются льдом внутри и снаружи, отогреть бывает очень трудно.

Штора полезна, когда хозяину гаража необходимо постоянно выходить на улицу, открыв одну створку ворот. Подобное утепление реализуется способом подвеса брезентового полотна на трос, продетый сквозь пришитые стальные кольца. Предотвратить обмерзание замков можно одним способом – не оставлять штору закрытой на ночь.

Уплотнители створок

Чтобы обеспечить плотное прилегание створок друг к другу, необходимо использовать резиновый уплотнитель. Материал легко закрепить не только к воротам, но и к любой двери. Для фиксации используют стальную полосу, которой прижимают хвост уплотнителя с последующим прикручиванием саморезами.

Щетки

Специальные щеточные элементы можно установить снизу ворот, что исключит выход тепла через щели в этом месте. Крепятся щетки саморезами. Когда створки закрываются, щетки сгибаются примерно на 1/3 своей длины.

Разобравшись, как и чем утеплять ворота гаража изнутри своими руками и рассмотрев способы и варианты теплоизоляции с фото-примерами и пошаговыми инструкциями, каждый владелец этого строения сможет улучшить внутренние условия. К тому же для теплоизоляции необязательно использовать дорогостоящие материалы, ведь можно обойтись обычным пенопластом.

Ворота бывают разные

Чтобы избежать неприятных сюрпризов в процессе эксплуатации гаражных ворот, лучше всего перед покупкой изучить отличительные черты конструкций разных типов.

Распашные ворота. Представляют собой 2 створки, которые крепятся на петли по сторонам проема. Простота конструкции делает такие ворота доступными по цене. Однако следует помнить, что для открытия створок распашных ворот требуется свободное пространство перед гаражом, а зимой придется расчищать от снега достаточно большой участок перед ними.

Подъемно-поворотные ворота. При открытии или закрытии полотно передвигается по направляющим. По вертикальной оси движение идет параллельно стенам, по горизонтальной — параллельно потолку, так что наличие свободного места перед гаражом уже необязательно. Подъемно-поворотные конструкции имеют 2 недостатка: зачастую они примыкают к проему неплотно, из-за чего плохо сохраняют тепло. Кроме того, есть необходимость в регулярной балансировке пружин.

Секционные ворота. Считаются наиболее «теплыми» и удобными в эксплуатации. Полотно из сэндвич-панелей, заполненных для повышения теплоизоляции пенополиуретаном, передвигается по направляющим под перекрытие. Так что пространство перед гаражом и внутри него остается свободным.

Роллетные ворота. Конструкция роллетных ворот простая: они практически ничем не отличаются от обычных оконно-дверных роллет (за исключением размеров и, как следствие, типа и ширины используемых профилей). Такие ворота являются взломостойкими, они просты и удобны в эксплуатации, хорошо защищают от непогоды: по тепловым характеристикам изделия сопоставимы с 15-сантиметровой кирпичной кладкой или 7-сантиметровым слоем дуба. Однако это далеко не всех их преимущества. Предлагаем рассмотреть конструкции более детально.

Монтаж рулонных ворот

Хозяева, которые привыкли делать в своем доме и на участке все самостоятельно, иногда решают монтировать роллетные ворота своими силами. Однако, учитывая вес конструкций, наличие в них большого числа комплектующих, установка данных изделий — задача, которую лучше делегировать профессионалам. Упустив из виду хотя бы одно указание, прописанное в инструкции, можно получить небезопасные в эксплуатации системы. Более того, неправильно установленные ворота работают с перебоями и быстро выходят из строя.

Воспринимать самостоятельный монтаж ворот как способ сэкономить — тоже не совсем верно. Стоимость установки обычно не превышает 10 % от цены самого изделия. При том, что для выполнения монтажа конструкций потребуется множество специальных инструментов (перфоратор, набор сверл, шуроповерт, уровень и пр.), полный комплект которых есть в наличии не у всех. В таком случае, возможно, что-то придется брать в аренду. А это — тоже затраты, причем порой большие, чем стоимость монтажа.

Для тех, кто все же решит устанавливать рулонные ворота самостоятельно, ниже приводим основные этапы, которые нужно будет выполнить:

Подготовка проема и проверка комплектации рулонных ворот

Проем для установки рулонных ворот должен отвечать следующим требованиям:

  • иметь прямоугольную форму,
  • поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурки и трещин,
  • отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм. Разность диагоналей — не более 5 мм.

В комплект поставки роллетных ворот должна входить крышка короба, роллетное полотно в сборе, направляющие шины, короб в сборе с крышками и валом, а также дополнительная комплектация в наборе. Только убедившись, что все необходимое на месте, можно приступать к следующему шагу.

Преимущества рулонных ворот для гаража

Гаражные рулонные ворота имеют свои достоинства, но не для всех они подойдут. Давайте с ними ознакомимся поближе. Популярность подобного типа конструкций не случайна, так как отзывы на такое изделие лишь положительные.

Принято считать, что они обладают следующими достоинствами:

  • Долговечность;
  • Простота эксплуатации;
  • Минимальная теплопотеря (при условии правльного утепления полотна);
  • Хорошая изоляция от шума;
  • Прочность.

Хорошие характеристики прочности достигаются за счет использования несколько листов стали и вспененного полиуретана, который расположен между ними. Последний играет роль утеплителя.

  • Панели обладают полимерным уплотнителем, который даже при низкой температуре сохраняет свою эластичность и плотное прилегание к поверхности, что обеспечивает полную герметичность и не дает холоду проникнуть внутрь. Стальная оцинкованная лента защищает сами панели от внешних негативных факторов.
  • Необходимо отдельно рассказать о панелях, точнее об их внешнем покрытии. На них наносят полимерное покрытие, предотвращающее царапины. Они не трескаются в морозы и на солнце, а также устойчивы к химикатам. Это делает панели долговечными – они прослужат пятнадцать лет и даже больше. Все ручки, петли и зацепы сделаны из материалов, которые обладают самыми наилучшими антикоррозийными свойствами. Это дает возможность проводить установку рулонных ворот даже в городах с высоким уровнем влажности.

Особое внимание производители уделяют показателям безопасности:

  • Конструкция панелей и соединений полностью исключает защемление пальцев.
  • Ограничение усилий исключает подъем человек во время открытия ворот.
  • Чтобы компенсировать массу полотно применяют пружинный механизм.
  • Если произошло отключение электричества, то существует возможность переключения работы в ручной режим.

Обустройства рулонных ворот

Рулонные гаражные ворота производятся в различной комплектации. Здесь вам надо исходить из особенности строения.

Цена их в основном зависит от размера полотна. В своем составе стандартные ворота для гаража содержат в себе следующие механизмы и узлы:

Схема устройства рулонных ворот

  • Устройство управления;
  • Защитный короб;
  • Направляющие шины;
  • Заградительное полотно.

Во время опускания или подъема заградительного полотна начинает перемещаться с помощью специальных боковых направляющих под действием тягового усилия, которое создается встроенным управлением электропривода.

В отличие от других конструкций такого же вида, рулонные ворота собирают только из качественных комплектующих промышленного производства

Если при их сборке будут использоваться какие-то подручные материалы (порой их используют в воротах раздвижного и распашного типа), то это может вызвать нежелательные последствия, а именно – поломка или отказ основных узлов.
Лучше всего в этом случае приобрести готовые комплекты рулонных ворот, который без особых проблем устанавливается своими силами.
Если вы решили произвести сборку своими руками, то важно тщательно следовать инструкции, которая приложена к комплекту.
Широкий выбор расцветок, а также привлекательный вид сборочных материалов, входящих в комплект, позволяет конструкции вписаться в постройку с любым архитектурным стилем.
У рулонных ворот ширина рабочего проема достигает пяти метров, сами ворота при этом могут быть установлены не только с наружной стороны гаража, но и внутри самого помещения.
Стоит отметить, что второй вариант (то есть внутренний монтаж) заметно увеличивает надежность защиты от проникновения в помещении злоумышленников.
Ворота такого типа работают под управлением автоматической системы привода и управляются вручную (это достигается с помощью аварийной системы подъема). Как правило, вариант установки ворот выбирают в том случае, когда монтаж ворот распашного и откатного типа (см

Гаражные откатные ворота своими руками: особенности и установка) выполнить невозможно.

Производители гаражных рулонных ворот

Alutech

Алютех — крупнейший производитель алюминиевых профильных систем, роллет и секционных ворот в Восточной Европе. Компания основана в 1996 году в Минске. С тех пор Алютех вырос в крупный производственно-сбытовый холдинг, состоящий из 6 заводов и 20 сбытовых предприятий на территории России, Украины, Белоруссии и Чехии. На российском рынке рулонных ворот продукция Алютех ценится наилучшее сочетание цена-качество, ответственность и открытость бизнеса.

Профили гаражных роллетных ворот Алютех

AG/77 с мягким пенным наполнителем Материал: алюминий Макс. ширина полотна: 5,6 м Макс. площадь полотна: 17 м2 Кол-во цветов: 16

AG/77H c твердым пенным наполнителем Материал: алюминий Макс. ширина полотна: 6 м Макс. площадь полотна: 18 м2 Кол-во цветов: 12

EV/77 смотровой профиль Материал: алюминий, поликарбонат Макс. ширина полотна: 5 м Кол-во цветов: 12

EA/77 вентиляционный профиль Материал: алюминий Макс. ширина полотна: 5 м Кол-во цветов: 12

Цвета

Слоновая кость (RAL 1015)Бежевый (RAL 1019)Красный рубин (RAL 3004)
Тёмно-синий (RAL 5011)Зелёный мох (RAL 6005)Зелёная ель (RAL 6009)
Антрацит (RAL 7016)Серый (RAL 7038)Коричневый (RAL 8014)
Тёмно-коричневый (RAL 8019)Кремовый (RAL 9001)Серебристый металлик (RAL 9006)
Чёрный (RAL 9011)Белый (RAL 9016)Ирландский дуб
ОрехВишняЗолотой дуб

DoorHan

DoorHan – русская фирма, берущая свое начало в 1994 году. Собственное производство было запущено в 2000 году. На данный момент является одним из лидеров по объему продаж автоматических ворот в России, странах СНГ и Китае благодаря низкой цене по сравнению с другими конкурентами. Ворота DoorHan cреди рулонных ворот для гаража относятся к эконом-классу.

Профили рольворот DoorHan

RH77 с мягким пенным наполнителем Материал: алюминий Макс. ширина полотна: 5 м Макс. площадь полотна: 16 м2 Кол-во цветов: 5

RHT77 с твердым пенным наполнителем Материал: алюминий Макс. ширина полотна: 6 м Макс. площадь полотна: 16 м2 Кол-во цветов: 5

Hormann

Hormann – немецкая компания, основанная в 1935 году. На данный момент в компании работают свыше 6000 сотрудников на 26 заводах в Европе, Азии и Северной Америке. Рулонные ворота Hormann на российском рынке являются самыми дорогими, но смогли занять свою нишу и завоевали популярность благодаря своей надежности, долговечности и по-настоящему немецкому качеству производства.

Профили гаражных рулонных ворот RollMatic Hormann

Материал: алюминий; Макс. ширина полотна: 5 м; Макс. высота полотна: 3 м; Кол-во цветов: 12

Профиль 75 мм

Профиль 75 мм с остеклением

Профиль 75 мм с вентиляционными решётками

Этапы настройки и регулировки ворот

Чтобы отрегулировать концевые выключатели, нужно использовать шестигранник (пластиковый или металлически), который, как правило, прилагается в комплекте к готовым воротам. Стоит выяснить максимальное и минимальное положение полотна (нижнее и верхнее). Нижнее задают благодаря нижнему концевому выключателя, верхнее – благодаря верхнему. Выключатели расположены сбоку короба.

Верхнее положение полотна регулируется так, чтобы одна из ламелей была в проеме направляющих, далее выполняются электрические подключения. После переходим к установке передней части короба, закрепляя ее с помощью заклепок или саморезов. Качество креплений тут тщательно проверяется.

Откройте и закройте ворота несколько раз подряд, чтобы регулировать то, как идет полотно. После подобной проверки монтаж считается оконченным. Остается снять с ламелей пленку и убрать пыль.

Принцип работы системы

Качество работы ворот зависит от правильно подобранных к нему элементов, поэтому комплектующие должны быть от одного производителя. Исключение могут составить привод и автоматика.

Устройство роллетных ворот:

Полотно из роллетных профилей – ламели, соединенные между собой продольными зацепами.

Направляющие – 2 вертикальные шины, ширина которых находится в зависимости от толщины элементов полотна, а длина от высоты проема и способа установки.

Во время работы ворот в П-образные профили попадают ламели, которые там удерживаются за счет особых замков-креплений. Для защиты механизма от мусора и грязи в пазах установлены специальные щетки или уплотнители из полимерных материалов трубчатой формы.

Приемный вал – на него наматывается полотно створки при открытии. Представляет собой восьмиугольную призму, которую приводят в движение два шарикоподшипника, установленные по краям. Изготавливается из высокопрочной, иногда оцинкованной, стали.

Вал может находиться в одном положении или менять его, смещаясь ближе к проему во время открывания или закрывания ворот. Второй вариант обеспечивает более гладкое скольжение ламелей, которые сразу попадают в паз и не испытывают дополнительных нагрузок.

Короб – необходим для защиты рулона от внешних факторов, бывает квадратной или полукруглой формы.

Привод – различают механический (для ручного открывания) и автоматический. Подбирают с запасом мощности, на случай внешних природных воздействий. Исключение — приводы с системой распознавания препятствий, они сами способны о себе позаботится, но требуют четкого соответствия весу полотна. Тяжелые рольставни требуют более мощного привода.

Еще приводы подразделяются на:

  • внутривальные – обычно встроены в конструкцию и недоступны без ее демонтажа;
  • осевые – выносные, крепятся на стене у короба и соединяются с валом муфтой или цепным типом соединения.

Последние более дорогие. Рекомендуются для тяжелых ворот.

Замки – в зависимости от привода устанавливают ригельный (от ключа) или автоматический тип запирающего устройства.

Ворота роллетные имеют ограничения по габаритам:

  • по ширине – от 150 до 430 см;
  • по высоте – от 150 до 270 см;
  • по весу створки – от 4,7 до 80 кг, более тяжелые варианты практически не встречаются.

Конструкция обладает достаточно простым механизмом действия. При открывании полотно, состоящее из ламелей, сворачивается в рулон, который скрывается в специальный короб. Располагаться он может как внутри, так и снаружи бокса.

Управление автоматической системой предусмотрено в нескольких вариантах:

  • кнопкой, которая устанавливается в стене у створки;
  • дистанционно – с пульта или специального брелка, радиус действия – 50 м;
  • с помощью интеллектуальной системы, датчики которой реагируют световые, температурные или другие изменения.

Ручной привод – открывание ключом, зачастую используется как резервный, на случай если отключено электричество. Хотя при бюджетном варианте для небольших по габаритам конструкций он может являться и основным. Для таких случаев существует ограничение по весу полотна – не более 30 кг.

Рулонные ворота

Состоят из узких профилей толщиной 10-20 мм. Створки рулонных ворот поднимаются, наматываясь на вал, расположенный в защитном коробе над проемами ворот. К преимуществам роллетных ворот относятся:

  • легкость и компактность;
  • простота управления;
  • доступная стоимость;
  • внешняя эстетичность;
  • возможность интенсивного использования.

Недостаток изделий в низкой теплопроводности и негерметичности конструкции. Рулонные ворота плохо держат тепло, легко деформируются. Их несложно вскрыть.

Чтобы выбрать оптимальную модель ворот, подходящую для ваших условий, нужно знать все плюсы и минусы каждого из двух вариантов.

Из чего состоят рулонные ворота гаража

Ламели производятся из алюминиевого одно- или двухстороннего профиля. Первый вариант – для неотапливаемых гаражей, второй – в теплых помещениях. Двухсторонний профиль внутри имеет специальный термоизолирующий слой из пенополиуретана. Ламели имеют достаточную прочность и жесткость, чтобы обеспечить надежную защиту гаража от взлома.

  • двигатель с редуктором;
  • направляющие, контурный уплотнитель;
  • концевые выключатели;
  • система ДУ;
  • рычаг, предназначенный для разблокировки ворот в случае отключения электричества;
  • интеллектуальный контроль – система защиты от опасных и неправильных команд.

Простота в управлении и надежность рулонных ворот принесли им заслуженную популярность. Их предпочитают автолюбители, не желающие отказываться от комфорта в мелочах.
Внешний вид также привлекателен для потребителей. Они выглядят строго и стильно. Производители предлагают большое разнообразие цветов ламелей, а также различные их размеры и конфигурацию. Гараж будет полностью соответствовать экстерьеру всего дома, не нарушая гармонии внешнего вида домовладения. Алюминиевые ламели анодируются и покрываются в несколько слоев красящим защитным составом, благодаря этому их цвет сохраняется долгие годы, не выцветая. Уход за полотном ворот прост и необременителен: достаточно лишь иногда промыть его водой из шланга. Одним словом, рулонные ворота для гаражей – настоящая находка для автовладельцев, не желающих тратить много времени на техобслуживание и уход за ними.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
