Грамотная регулировка реле давления воды для насоса в 6 этапов

Когда требуется регулировать реле давления

Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.

При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления  становится очень горячей. Это также связано с работой насосной станции.

При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.

Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

  • именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
  • обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
  • создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

  • нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
  • большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
  • высокий напор любит не вся сантехника, повышается риск протечек;
  • слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

  • исходя из количества точек водоразбора:
    • 1–2 — объем от 20 до 50 л;
    • 3–4 — 80…100 л;
    • 4–5 — 150…200 л;
  • исходя из мощности наоса:
    • 0.5 кВт — 24 л;
    • 1 кВт — 50 л;
    • 1.5 кВт — 100 л.

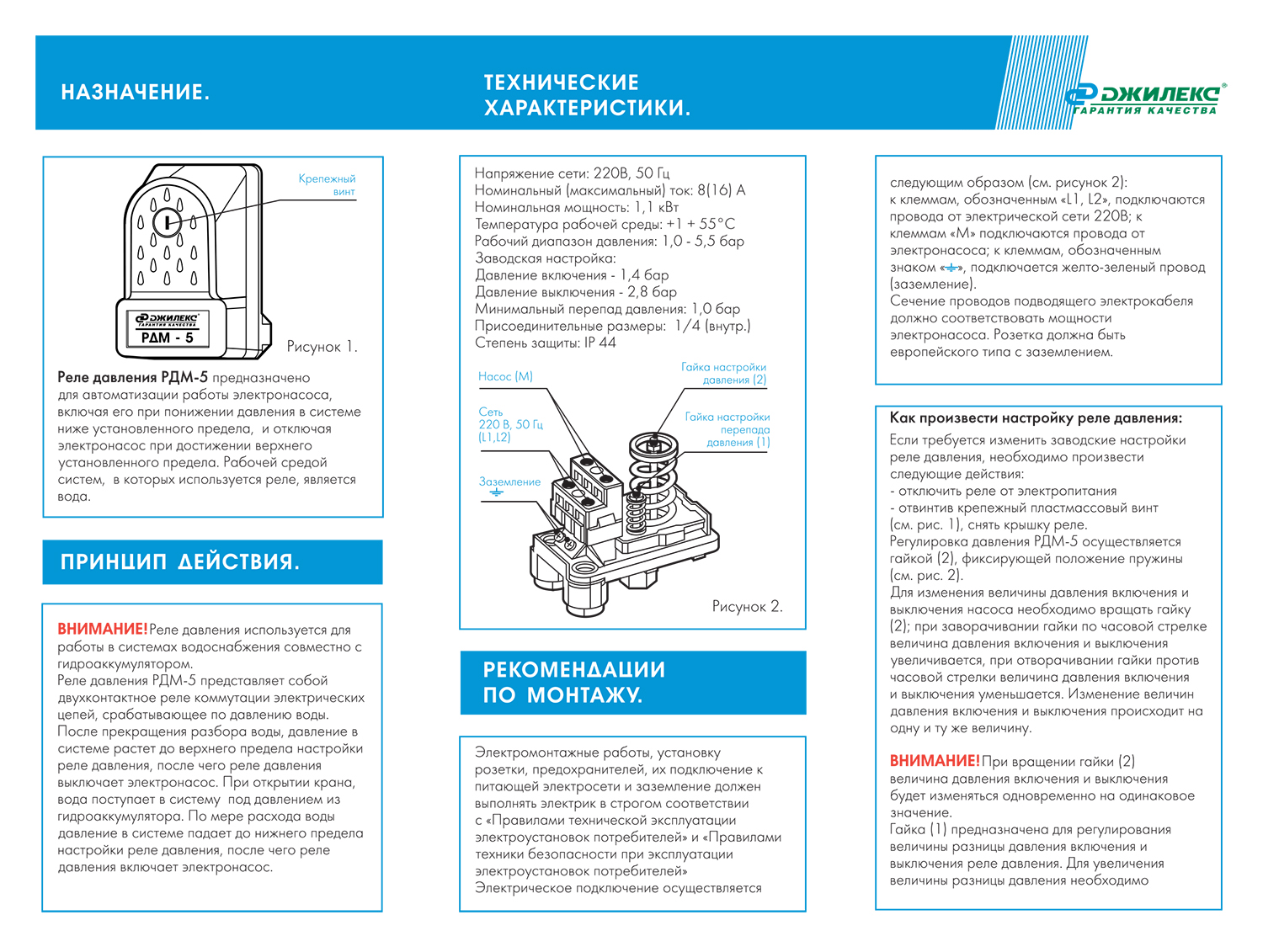

Реле давления РДМ-5 — инструкция по регулировке

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром — в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

  1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
  2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
  3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
  4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами — одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении — этот предел понижается.
  5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте — 1 атм.
  6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
  7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. — нижний, а 2,9 — верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Реле давления насосной станции

Как правильно провести регулировку

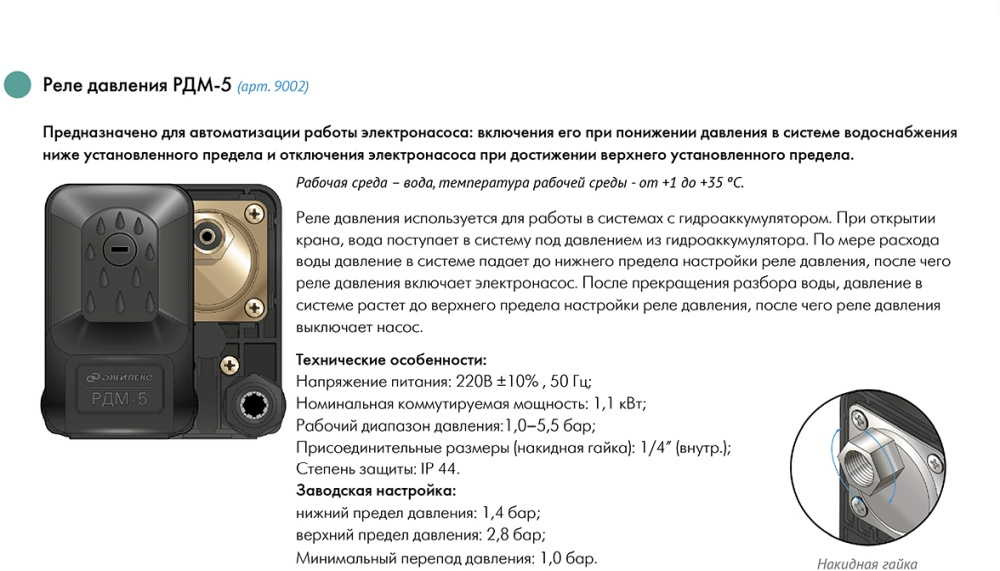

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

  • напряжение: 220-230 В;
  • температура: 0…+40°С;
  • рекомендуемый размер давления: 1,1-4,8 атм;
  • нижняя граница срабатывания — 1,2 атм;
  • верхний уровень — 3,1 атм;
  • разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

  1. Подключить устройство к выпускному штуцеру насоса.
  2. Открыть защитный кожух.
  3. Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
  4. Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
  5. Установить кожух РД.
  6. Запустить станцию и зафиксировать нижний порог срабатывания.
  7. Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
  8. Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка — инструкция по стабилизации давления в домашней системе водоснабжения:

  1. Отключаем гидроаккумулятор и присоединяем РД к точке приема.
  2. Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
  3. Манометр зафиксировал 3 атм.
  4. Снимаем кожух реле.
  5. С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения — 2,5-3,1 атм.
  6. Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма — 1,5 атм).
  7. В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
  8. Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Проверка давления в гидроаккумуляторе

Самая первая регулировка элемента происходит еще на предприятии, где производят насосные станции. Поэтому все стандартные настройки в 1,5 атмосферы минимального давления и 2,5 атмосферы разницы также называют «заводскими». Собственно подключение реле давления к насосному оборудованию происходит на последнем этапе сборки системы. А пока агрегат купят, и он будет установлен в доме, пройдет еще немало времени, поэтому заводские настройки могут сбиться.

После приобретения насосной системы, нужно проверить показатель давления, который создан в баке компанией-производителем. В большинстве случаев эта характеристика находится на уровне 1,5 атмосфер, но надо учитывать, что при хранении на складе и при перевозке, часть воздуха могла утечь из накопительного бака.

Специалисты для проверки этой характеристики советуют применять автомобильный манометр с детально градуированной шкалой, чтобы получить точный результат. В комплекте к насосному оборудованию производитель может давать пластиковый манометр, но такое устройство вряд-ли сможет точно определить характеристику давления в гидробаке. Есть еще один тип устройств – электронные манометры, но их работа часто зависит от уровня заряда и температуры воздуха. Учитывая еще то, что электронный вариант будет стоить немало и скоро сломается, то лучше все-таки взять обычный автомобильный манометр в стальном корпусе.

Специалисты советуют использовать механические устройства потому, что они являются более надежными и прочными, по сравнению с дорогими и не совсем точными электронными моделями, или пластиковыми аналогами из Поднебесной, которые быстро сломаются.

Для проверки давления в баке, вначале надо снять специальный колпачок, под которым располагается ниппель, потом подключить к нему манометр и замерить характеристику. Чем ниже показатель давления, тем больший запас жидкости в баке можно обустроить. Для нормального напора воды советуют держать давление в пределах 1,5 атмосфер. Некоторые специалисты утверждают, что и при 1 атмосфере можно с легкостью обеспечить все бытовые нужды в воде.

Если давление в системе высокое, то и насос будет работать чаще, и соответственно изнашиваться будет быстрее, но это позволит создать напор примерно такой же мощности, как и в городской системе подачи воды. Это очень полезно, и позволит установить душ с функцией гидромассажа или даже джакузи. Если же давление слишком низкое, то водные процедуры будут ограничиваться лишь принятием ванны, и то придется долго ждать наполнения чаши водой.

Стоит учитывать, что профессионалы не советуют слишком сильно перекачивать гидроаккумулятор или снижать давление до показателя ниже 1 атмосферы. Это чревато тем, что в емкости не будет достаточного запаса жидкости, или может даже повредится резиновая «груша».

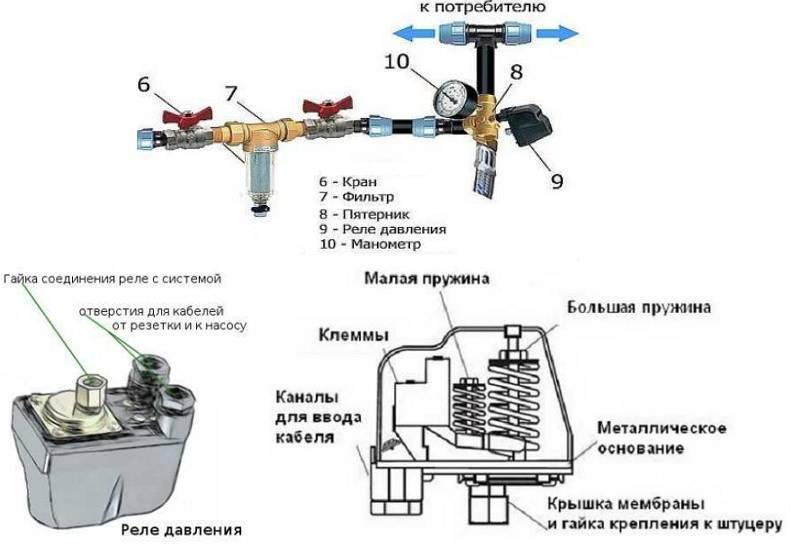

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

  • пластмассовый корпус;
  • муфты для подключения кабеля;
  • клеммы для подсоединения провода заземления;
  • контакты подключения силовых проводов;
  • кнопка ручного выключателя;
  • гайка и пружина регулировки давления;
  • основание;
  • штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

  • верхний порог давления — 2,8 кг/см²;
  • нижнее значение — 1,4 кг/см².

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
Сразу проверяем. Для этого спускаем воду до включения насоса

Обращаем внимание на давление отключения. Оно тоже должно увеличиться
Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.. Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

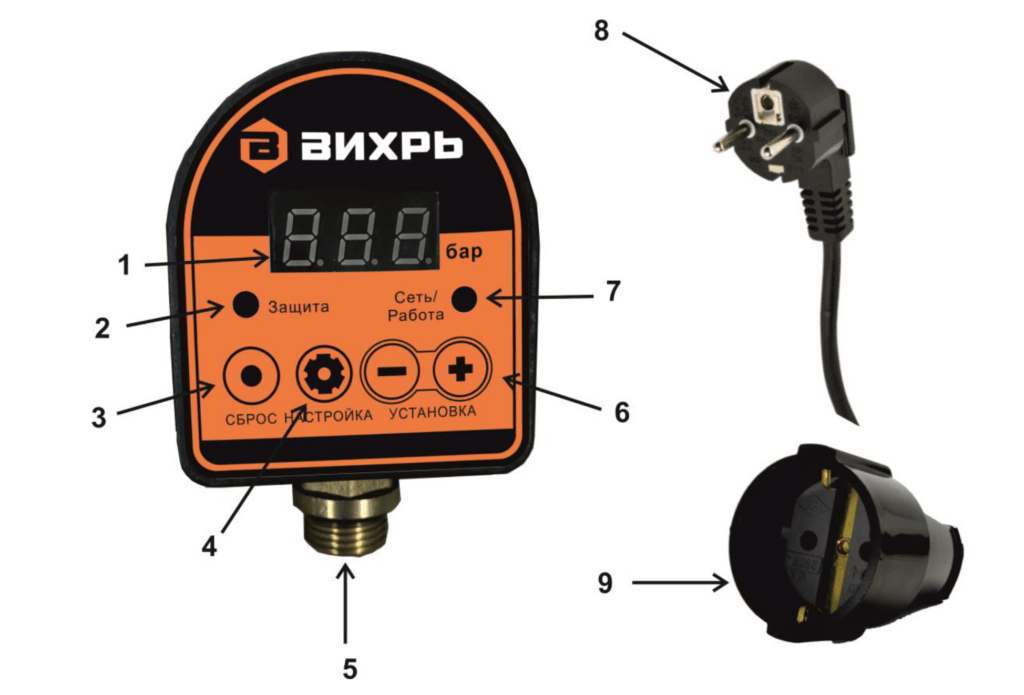

Устройство и элементы индикации

  1. Дисплей с индикацией текущего давления в системе и режимов настройки.
  2. Система индикации для обнаружения аварийных режимов.
  3. Возможность регулировки параметров настройки.
  4. Интерфейс для перехода в режим настройки и переключения опций.
  5. Подключение к системе водоснабжения с помощью стандартного соединения G1/2″.
  6. Регулировка различных параметров настройки, таких как давление включения и выключения.
  7. Индикация состояния питания электросети и работы насоса.
  8. Вилка для подключения реле давления к электросети.
  9. Розетка для подключения насоса к реле давления.

Эти функции и компоненты обеспечивают удобство использования, контроль и настройку работы реле давления в системе водоснабжения.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Как работает погружной насос ↑

Для подачи воды используют поверхностные и погружные насосы. Первые устанавливают рядом с источниками воды, а вторые полностью или частично опускают в воду (способ монтажа зависит от особенностей конструкции конкретной модели). Корпуса погружных приборов герметичны. Принцип их работы примерно одинаковый: помпа втягивает воду в корпус через входное отверстие и через выходной патрубок проталкивает в трубопровод.

В зависимости от конструкции разница давления на входе и выходе погружного насоса создается либо за счет колеблющейся мембраны (вибрационные модели), либо вращением одной или нескольких крыльчаток (центробежные приборы). Многие владельцы скважин устанавливают устройства центробежного типа. Они обходятся дороже, но более производительны, универсальны и при работе не разрушают обсадную трубу.

Длительность и безопасность работы насоса во многом зависит от автоматических систем, регулирующих режим их включения и выключения. Если прибор подсоединен к водоснабжению напрямую, без гидробака, то он включается каждый раз, когда открываются краны в водоразборных точках. Такой режим работы приводит к его быстрому выходу из строя. При подключении к гидроаккумулятору необходимо правильно настроить пределы давления для работы устройства в оптимальном режиме.

Схема конструкции центробежного погружного насоса

Подключение

  1. Как подключаются насосные станции повышения давления или автономного водоснабжения?

Вот основные правила их монтажа:

Всасывающий патрубок должен быть оборудован обратным клапаном. Если станция подает воду из колодца или скважины, клапан ставится на конце всасывающей трубы. У устройства, повышающего напор, или обеспечивающего резервное водоснабжение из емкости, его можно установить непосредственно на корпусе;

Обратный клапан на всасывающем патрубке насоса

Обратите внимание на соотношение диаметров труб на входе и выходе насоса

Если к водопроводу подключается заливной клапан накопительной емкости резервного водоснабжения, отвод на него должен быть врезан до выхода насосной станции. Между врезками опять-таки монтируется обратный клапан. Он исключит переток воды в магистраль водоснабжения или в емкость.

Обратный клапан между врезками накопительной емкости и насосной станции на вводе водоснабжения

Схема водоснабжения с резервной емкостью с указанием положения обратных клапанов

https://youtube.com/watch?v=RLuMoLMxkvQ

Советы от экспертов

Назначение реле давления и принцип работы

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.
