Проект каркасного гаража – бюджетный вариант

Проект гаража и требуется ли его делать

Проект очень важен при подобном строительстве (если дело не касается лёгкого гаража из ЛСТК). Нет нужды заказывать его в специализированной фирме и платить за это деньги. Всё можно сделать самостоятельно, но при этом обязательно следует учесть:

1. Количество машин, которые будут в нём стоять.
2. Дополнительное оборудование, если оно требуется.
3. Наличие или отсутствие смотровой ямы.
4. Тип фундамента – монолитный, свайно-винтовой или ленточный.
5. Материал строительства – дерево, кирпич, блоки или металл.
6. Подъездные пути.
7. Отопление, подведение электроэнергии.

Подобный проект можно подготовить на компьютере самостоятельно ФОТО: charpenteberleau.com

Инструменты и материалы

Для возведения качественного каркасного гаража нам нужно подготовить следующий инструмент:

• строительный уровень, рулетку;
• штыковую лопату, электродрель и шуруповерт;
• молоток, ножовку по дереву, электролобзик, стусло и электрическую бетономешалку;

Из материалов понадобится:

• щебень, песок, колышки, шнур, бетон М300;
• битумная мастика и огнебиозащитный состав для древесины;
• крепежные элементы (саморезы по дереву, ершенные гвозди, нагели, резьбовые шпильки с болтами);
• арматурная сетка, стержни, стальная проволока;
• пиломатериал (доска 100х50 мм, брус 100х100 мм, 50х50 мм, доски для опалубки);
• материалы для обустройства кровли (рубероид или профнастил, коньковый элемент, торцевые планки и т.д.);
• материалы для возведения и отделки стен (плиты OSB; деревянная вагонка или профнастил);
• минеральная вата в листах и пароизоляционная пленка.

Каркасный гараж 5х7. Виды каркасных гаражей

Как и любое другое, строительство каркасного гаража своими руками предполагает самым сложным и ответственным моментом возведение фундамента. Но когда этот этап работ позади, оказывается, что осталось еще множество важных моментов, которые никак нельзя упускать из виду.

Даже от того, на какой тип гаража падет ваш выбор, зависит сохранность вашего автомобиля.

Среди одних каркасных есть несколько видов гаражей, определяющих качество содержания машины. И хоть специалисты утверждают, что держать автомобиль во всех каркасных сооружениях будет примерно одинаково, у вас есть шанс выбрать, проверить, сравнить.

Гараж из металлопрофиля

По оценкам специалистов, такой каркасный гараж обойдется хозяину всего в 30 тысяч рублей.

Оптимальные размеры гаража из профнастила (да и всех остальных типов гаражей) 4,5Х3,5 метра при условии содержания в нем одного автомобиля.

Гараж не должен быть тесным, в нем нужно предусмотреть комфортное размещения машины, хозяина и всех мелких и крупных подручных средств.

Больше всего для стен и крыши такого гаража подойдут двухметровые листы металлопрофиля марки С 10. Толщина такого листа должна составлять не менее 0,5 мм.

Для стандартного гаражного помещения вам потребуется 23 листа, львиная доля которых уйдет на обустройство стен.

Стены обшивайте листами внахлест , соединяя кровельными саморезами. Длину покрытия (крышу) регулируйте таким образом, чтобы основной ее размер (укрывающий) составлял 1,9 метра, а 10 см остались для оборудования свеса, необходимого для стекания дождевой воды.

Время строительства такого гаража по каркасной технологии составляет неделю.

Про металлические каркасные гаражи более подробно рассказано в следующей статье .

Каркасно-щитовой гараж

Для построения каркасно-щитового гаража вам не понадобится проект. Можно просто взять самые незатейливые конструкции, производимые на любом заводе: в данном случае это стропильные конструкции и стеновые панели.

Этот тип каркасного гаража отличается высокой экономичностью , при его возведении можно уложиться в 25 тысяч рублей, отличной теплосберегаемостью и простотой конструкции.

Кроме того, такие сооружения, скорее, напоминают домик, нежели место содержания автотехники, и удачно дополняют ландшафтный дизайн.

Строительство каркасного гаража своими руками в случае, если вы выбрали каркасно-щитовой тип, происходит по обычной схеме:

• закладка фундамента;
• установление каркаса;
• обшивка «скелета» строения панелями;
• утепление;
• сооружение крыши;
• навеска ворот.

К вашему вниманию

Как правильно утеплить крышу гаража ? Ответ на данный вопрос вы узнаете, прочитав нашу статью.

А здесь статья о том, как и чем лучше покрыть крышу гаража.

Утепление, обшивка, отделка

Финал строительства — обшивка каркаса и отделка. Вместо распространённой обшивки ДСП, изнутри вполне допускается применять влагостойкие ГКЛ или ГВЛ. Гипсовые плиты облегчат бюджет строительства и уберут необходимость соблюдения температурных зазоров. Из дополнительных сложностей — добавление горизонтальных перекладин между стойками для стыковки листов и набивка дополнительных планок для угловых сопряжений.

Подготовка каркасного гаража к обшивке: 1. Ветрозащита. 2. Обрешётка. 3. Фронтон

С внешней стороны стойки каркаса послужат отличной основой для обшивки сайдингом, нужно лишь предварительно набить ветрозащитную мембрану. Переход от стен к цокольной части обшивки выполняется простым угловым профилем, упреждающим затекание влаги внутрь.

Снаружи также возможно устройство сплошной обшивки из ОСП или СМЛ под покраску, штукатурку или облицовку кирпичом. Так даже каркасный гараж может быть оформлен в едином стилевом решении с остальными постройками на участке.

В утеплении такого гаража нет необходимости. После постановки авто на стоянку остаточное тепло двигателя нагреет воздух и вызовет конденсацию влаги на кузове, поэтому чем быстрее внутри остынет воздух, тем дольше прослужит хранимая техника.

рмнт.ру

Преимущества каркасного гаража

1. Прочная конструкция. Каркасный гараж обеспечивает надежную защиту автомобиля и прочих объектов от неблагоприятных погодных и других воздействий.
2. Низкие показатели теплопроводности. В холодное время гараж будет быстро прогреваться от сторонних источников тепла, что позволит пользоваться постройкой с максимальным комфортом.
3. Простота возведения. Для строительства каркасного гаража не нужно привлекать множество помощников, от услуг специалистов также можно отказаться. Единственное, что рекомендуется поручить профессионалам, если вы новичок, это составление необходимой проектной документации.
4. Сравнительно низкая стоимость возведения.
5. Высокая скорость выполнения работы.

Одним из главных преимуществ каркасного гаража для большинства частных застройщиков является возможность его возведения своими руками. Достаточно ознакомиться с основными положениями руководства и сделать все по инструкции. Начните с подготовки необходимой проектной документации со всеми требуемыми чертежами.

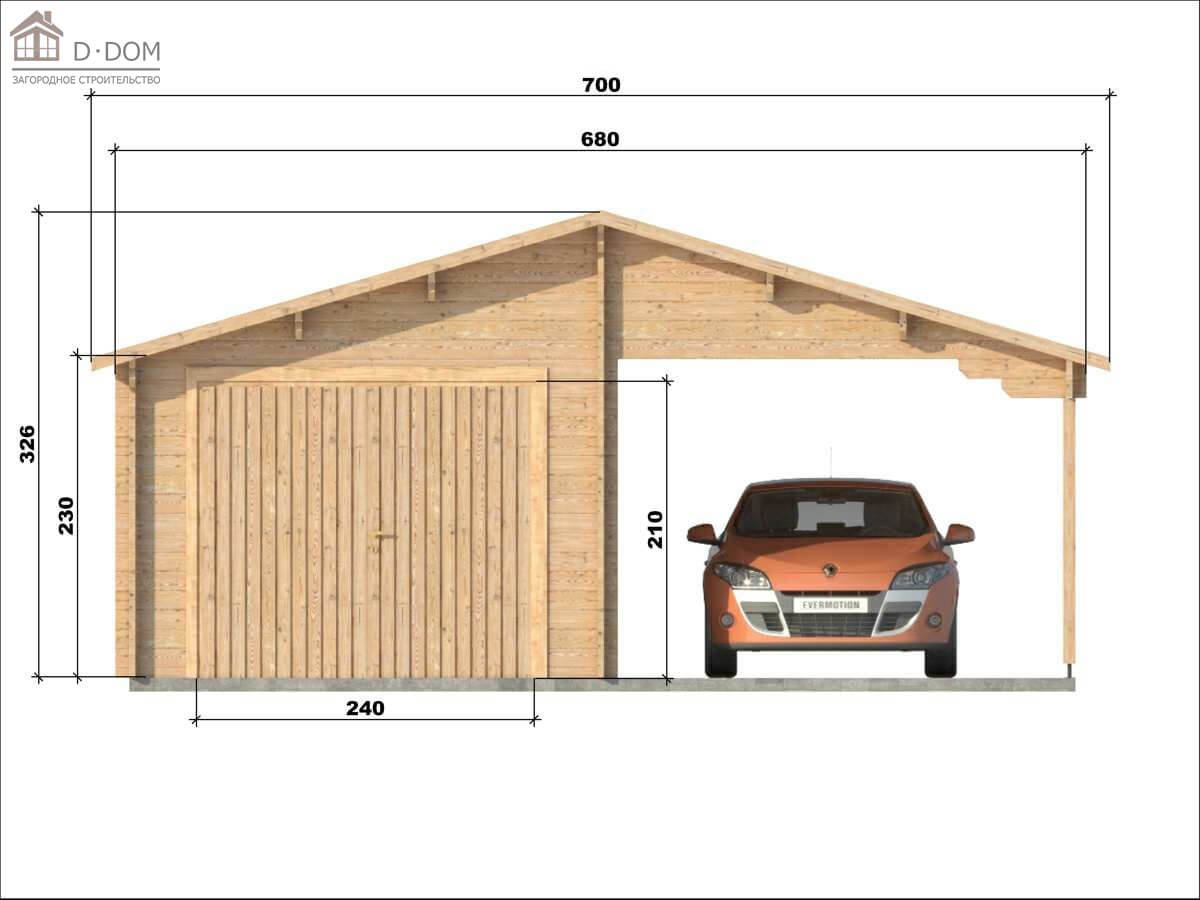

Двухскатный гараж

Такую крышу смонтировать сложнее, но выбрав её хозяева получают дополнительное пространство для хранения — чердак. Общая цена гаража возрастёт примерно на 30 процентов в сравнении ценой за односкатный гараж. Двухскатную стропильную систему проще всего собрать на земле, а потом поднимать готовые фермы на верхнюю обвязку и крепить.

Строим деревянный пол в каркасном гараже. Обустройство пола в гараже выполняется после монтажа кровли. Так он не будет повреждён атмосферными осадками.

Традиционно строители рекомендуют использовать для пола нешпунтованную доску. Она образует естественные зазоры, благодаря которым под воздействием влажности и перепадов температур, пол не деформируется. Для фиксации половой доски на лаги применяют саморезы или гвозди.

Каркасный гараж из дерева своими руками

Перед тем,как сделать гараж из дерева, следует произвести подготовительные работы – разработать подробный проект, рассчитать, сколько понадобится материалов для фундамента, внешней и внутренней отделки, будет ли внутри отопление и т.д. Делать это нужно сразу, чтобы примерно представлять, во сколько обойдется строительство, и на чем можно сэкономить при необходимости.

Чертежи гаражей из дерева можно посмотреть на сайте производителя каркасных конструкций и соотнести их с предполагаемым местом расположения будущей постройки. Также вы можете разработать свою схему, в соответствии с которой вам подберут каркасную конструкцию.

При строительстве гаража из деревянного каркаса своими руками, необходимо помнить некоторые размеры:

• стойки для углов гаража и воротные створки делаются из бруса 100Х100 мм;
• нижняя обвязка делается из доски 100Х50 мм;
• стропила, блоки перекрытия -100Х50 мм;
• шаг между стойками в нижней обвязке не длиннее 1200 мм;
• потолочные балки из доски 50Х100 мм;
• продольные детали – брус 50Х50 мм и больше.

Деревянный гараж 6х4 своими руками начинают строить, как и любой другой, с укладки фундамента. Здесь используется монолитный фундамент. После того как он отстоялся начинается сборка нижнего венца. К нему крепятся угловые стойки. Чтобы их надежно зафиксировать необходимо укрепить их временно досками.

После этого на них закрепляется верхний венец. Для большей прочности можно усилить деревянный каркас для гаража подкосами, то есть, досками, которые плотно вшиваются с внутренней и внешней стороны угловых стоек. Верхний же венец закрепляется гвоздями, шипами или скобами.

Для того чтобы соорудить проем, сверху на стойки необходимо уложить горизонтальную балку и надежно ее зафиксировать.

После того как каркас готов, его обшивают натуральной доской, ОСП- плитами или фанерой.

Если для обшивки используется доска, то каркас обшивается ею с внутренней и внешней стороны, а в проем между ними укладывают утеплитель. Чаще всего в качестве утеплителя используется минеральная вата.

Если использовать ОСП для обшивки, тогда ее следует укрыть от воздействия внешней среды отделочными материалами.

Для создания крыши в верхнем венце делаются пазы, куда вставляются стропила.

Возведение крыши

Крыша у деревянного гаража как брусового, так и каркасного может быть односкатной или двухскатной, это зависит от того, стоит ли он отдельно или примыкает к дому. Если деревянный гараж привязан к основному зданию, то крыша делается односкатная, если же это отдельная постройка, красивее будет смотреться двускатная крыша. Однако, выбор за мастером.

Для двухскатного вида крыши строятся специальные деревянные рамки (фермы)

Эти деревянные фермы устанавливают на верхний венец через 1,5 – 2 метра. При помощи уголков они надежно фиксируются на верхнем венце, а между собой скрепляются продольными балками.

После этого укладывается гидроизоляционный материал и возводится продольная обрешетка.

Удобно в качестве изоляции использовать рубероид. Его можно накладывать поверх обрешетки, и уже на него укладывается кровельный материал.

Если предполагается строить односкатную крышу, то тогда одна стена гаража должна быть

выше другой настолько, чтобы обеспечить наклон не менее 15 градусов.

Поперечные лаги в этом случае укладывают на расстоянии 50-70 см и только потом настилается гидроизоляционный материал и ставится деревянная обрешетка.

Ворота для гаража

В завершение необходимы надежные ворота. Самыми подходящими будут деревянные ворота для гаража. Их тоже можно изготовить своими руками.

Для начала нужно составить план, по которому будут строиться ворота, где будут указаны размеры и самих ворот, и проемов, куда деревянные двери для авто будут устанавливаться. После этого можно приступать к изготовлению самих ворот.

Лучше всего делать это на большой ровной площадке, там будет собираться каркас и обшивка.

1.  Отмерить брус для каркаса строго по нужным размерам, распилить и хорошо обработать (зачистить рубанком).
2. Соединить части каркаса. Это можно сделать с помощью нагелей – они вставляются в просверленные отверстия в балках или с помощью длинных саморезов.
3. Полученную конструкцию обработать защитными препаратами (пропитками для дерева).
4. Для обшивки распилить доски, рубанком обработать материал и закрепить на каркасе либо по одной, либо сразу щитом.
5. Для сохранения тепла обшивку из досок делают с двух сторон каркасной рамы, а образующуюся полость заполнить минеральной ватой.
6. Закрепить ворота в проеме. Для этого необходимо убедиться в надежности всех деталей конструкции. После этого прикрепляются петли к основанию проема и навешиваются створки.
7.  При желании ворота можно покрыть лаком, грунтовкой или краской.

Дополнительные рекомендации

В своём гараже можно до бесконечности что-нибудь придумывать и доделывать.

Утепление гаража

Может быть и не сразу, но гараж надо утеплять. Следует заранее продумать возможность крепления внутренней обшивки стен и потолка. Промежуток между обшивками будет заполняться утеплителем, например минеральной ватой. В роли источника тепла может стать маленькая печка-буржуйка или электронагреватель. Под кровлей тоже необходим слой теплоизолятора, в летний солнцепёк он защитит от солнечного перегрева.

Подводка в гараж инженерных коммуникаций

В гараже обязательно должно быть электричество. Нужен свет, и его должно быть много. Сейчас у всех много разного электроинструмента: электродрели, электрошуруповёрты, электроточила, компрессоры, вентиляторы. У кого-то и токарный станочек найдётся. Поэтому зарядную станцию для аккумуляторов нужно иметь в гараже. Значит, нужно делать проводку, устанавливать защитные автоматы и много розеток. К тому же и радиоприёмник можно включить, чтобы не скучно было, да и ворота могут быть электрифицироваными.

Хорошо и удобно, когда в гараже имеется водопровод: можно и руки помыть, и умыться перед выходом наружу после ремонтных работ. Также должны быть удобно размещены стеллажи, полки и шкафы для инструмента. Отлично, когда есть хотя бы маленький столик для работы.

ФОТО: m-strana.ruВнутренний вид гаража

Необходимая проектная документация

1. Эскизный проект.
2. Трехмерная модель.
3. План фундамента.
4. Ситуационный план. В этом документе должны быть отражены высотные отметки и оформлена привязка к постройкам, уже присутствующим на участке.
5. Схема монтажа элементов каркасной конструкции.
6. Схема установки стропил.
7. План цоколя.
8. Чертежи всех элементов кровельной конструкции.
9. План системы водоснабжения и отведения канализационных стоков.
10. Подробная пояснительная записка с указанием особенностей строительства, важных технических характеристик, конструкций, стройматериалов и пр.

Перечисленные чертежи сделают работы по обустройству гаража максимально простыми и удобными. С их помощью на выполнение необходимых строительных мероприятий уйдет минимальное количество времени.

Однако составить такой подробный проект без наличия требуемых навыков крайне сложно. В подобных ситуациях остается либо обращаться к профессионалам, либо же подбирать подходящие чертежи в открытых источниках.

Как построить гараж из пеноблоков своими руками?

Так уж повелось, что гараж часто используется не только как укрытие для автомобиля, но и становится своеобразным «мужским клубом».

Мы уже не говорим о такой важной функции этого строения, как хранение домашних вещей и консервации. К возведению гаража нельзя подходить по остаточному принципу: «слепил из того, что было»

Только грамотный проект и правильное использование материалов сделают его универсальным и долговечным сооружением

К возведению гаража нельзя подходить по остаточному принципу: «слепил из того, что было». Только грамотный проект и правильное использование материалов сделают его универсальным и долговечным сооружением.

В последние годы строительство гаража из пеноблоков стало чрезвычайно популярным среди автовладельцев. Мы рассмотрим именно этот конструктивный вариант, начиная от фундамента и до крыши.

Виды гаражей

При планировании гаража или же мотогаража нередко главным вопросом становится «Как выбрать гараж?» Какой же лучше – размещенный под домом, пристроенный, а, может, отдельно стоящий? А если сделать в отдельном гараже второй этаж? Однозначно ответить сложно – у каждого хозяина свои представления об идеальном гараже.

Рассмотрим типы гаражей, практический опыт, советы владельцев и фото правильных гаражей.

В доме

Потенциально идеальный вариант — гараж совмещенный с домом – все удобства под рукой, гараж занимает минимум места на участке, простая подводка коммуникаций; если бы не одно НО…

По факту автомобиль в встроенном гараже находится редко, чаще он стоит улице или под навесом во дворе. Почему?

Причина – выхлопные газы, проникающие в дом при заезде-выезде автомобиля.

Далеко не всем это подходит, есть крайне чувствительные к запахам люди.

Вопросы хранения ГСМ, химических жидкостей, ремонта автомобиля. Делать мощную вентиляцию?

Это дополнительные расходы, шум и нет гарантии решения. Опять же – гараж под домом – источник повышенной пожароопасности.

Отдельным вопросом стоит и цена «квадрата» гаража этого типа, сопоставимая со стоимостью квадрата жилой постройки.

При всех плюсах и минусах нужно хорошо подумать при выборе «домашнего» гаража.

1. Пристроенный к дому гараж.

Масса удобств, начиная с общей стены между домом и гаражом, обеспечивающей выгодные варианты отопления и заканчивая легкостью доступ к автомобилю или в погреб через смежную стену. Пристроенный гараж практически идеальный вариант, если позволяют размеры участка.

Гараж с жилым вторым этажом (мансардой).

Очень интересный вариант, наверху можно устроить склад или место для отдыха. Лучшим вариантом становится такая надстройка над «двухавтомобильным», широким гаражом. Это и место для отдыха, и чулан для редких вещей, и игровая комната, и студия.

Отдельно стоящий

Классика «гаражестроения». Оптимальное сочетание цены и удобства при планировании участка, отдельно стоящий гараж всегда можно поставить в месте удобного выезда на дорогу или спрятать за хозяйственные постройки.

Рабочая мастерская или кладовая для овощей. Отсутствие запаха при складировании едких веществ или от выхлопа автомобиля, не мешает шум хозяйственных работ в гараже. Выполняется капитальным, железным (например, ижорский гараж), деревянным , практически из любых материалов.

Отдельные гаражи не требуют обязательной дорогостоящей отделки. Хороши они всем, потому популярные.

Гараж возле дома — фото:

Существует огромное количество материалов для строительства гаражей, как и самих гаражных модификаций, практически на любые возможности и вкусы. Примеры гаражей:

Лучший гараж — капитальный. Оптимальным выбором для него является камень, кирпич и бетон, можно так же выделить строительство из блоков (например, из пеноблока, шлакоблока или газобетона).

Справка: Кирпичные гаражи надежны, огнестойки, долговечны. Но нуждаются в хорошей вентиляции и утеплении.

Железобетонный гараж собирается всего за несколько часов, максимум дней. Большое его достоинство – возможность разборки и перевозки на новое место (в отличии от монолитного бетонного).

Гараж из металлического листа – невысокая стоимость, удобство перевозки, это плюс. Недостатки тоже есть – гараж холоден, нестоек ко взлому и огню.

Гараж из профлиста – недорогой, быстро строится, в плюс можно записать малый вес, долговечность, экологичность, влагостойкость. Минус – он холодный.

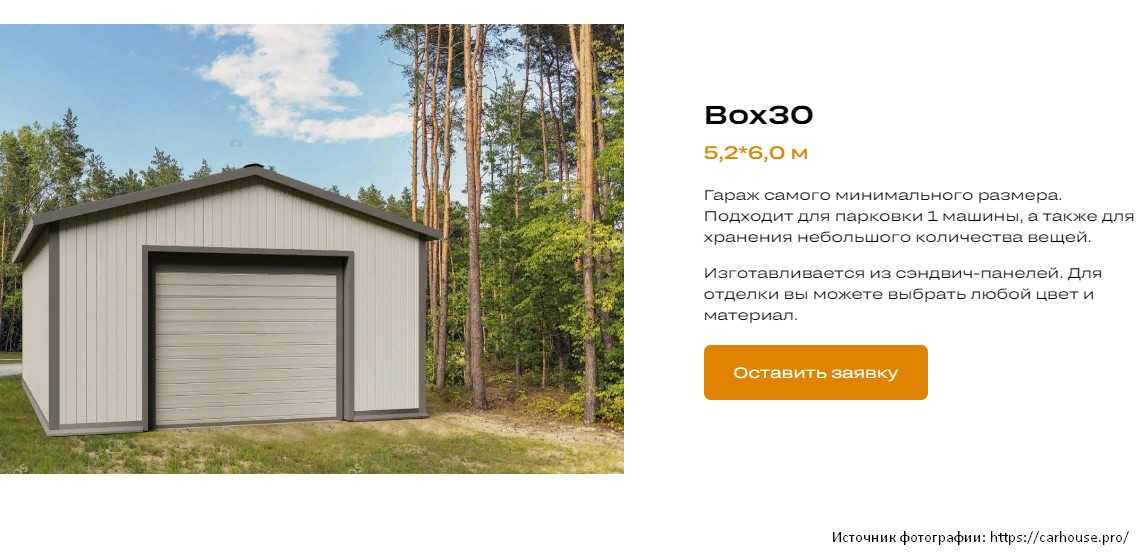

Гараж из сэндвич-панелей – легкий, легко собирается, морозостойкий, экологичен, эстетичен.

Каркасный гараж из дерева – бюджетный вариант, экологичен, прочен, легко разбирается. Минусы — пожароопасен, боится влаги, впитывает запахи.

Гараж из поликарбоната – при хорошей сборке очень эстетичен, исключительно легок, нормальная тепло- и звукоизоляция, не горюч, прочен, износостоек.

Минусы – неустойчив к взлому.

Каркасный гараж – деревянный каркас недорог, легко обрабатывается и обшивается, прочен, имеет малый вес, легко изготавливается.

Недостатки – горюч, требует хорошей обработки.

Сборно–разборные металлические гаражи – это профильный уголок и листовой прокат.

Простая, легкая, красивая, защищенная, огнеупорная, масштабируемая конструкция.

Минусы – недолговечность, но с повышением качества производства эти минусы скорее в прошлом.

Гаражи-ракушки – мобильность, удобство, простота, защита от осадков и хулиганов. Минусы – неказистый внешний вид, отсутствие теплоизоляции, теснота. Гаражи-пеналы – функционально те же ракушки, кроме, пожалуй, большей эстетичности и большего внутреннего пространства.

Виды объектов

Любой россиянин может построить стоянку для авто. Предварительно ему необходимо узнать, на каких основаниях можно получить надел под строительство. Землю можно купить у законного собственника. Информацию о принадлежности надела узнают по выписке из ЕГРП. Можно взять участок в аренду, приватизировать его или выкупить у местной власти.

На полученном на законных основаниях участке можно возвести объект. Стоянку для авто разрешено строить на территории частного дома или дачи. Если гражданин является пайщиком ГСК, то его гаражный объект находится в составе линейного гаражного комплекса. Для стоянки авто можно использовать металлический гараж, без возведенного под ним фундамента. Правда, такой объект не является недвижимостью, и на его постройку не нужно никаких разрешений.

Фундамент

Постройка гаража из пеноблока своими руками начинается с закладки фундамента.

Здесь возможны два экономичных варианта:

Если грунт достаточно плотный и стенки траншеи не осыпаются, заливать бетон можно «враспор» без опалубки. Она потребуется только выше «нуля» для заливки невысокого ростверка (20-30 см).

Залив бетон в опалубку, даем ему время набрать прочность (1-2 недели) после чего делаем гидроизоляцию. Для этого проще всего купить ведро холодной битумной мастики и обмазать ростверк с трех сторон (по бокам и сверху). Упрощенный вариант – укладка по верху 1-2 слоев рубероида. Пеноблок не очень активно впитывает воду (закрытая структура ячеек). Тем не менее, гидроизоляция ростверка и бетонного пола в гараже нужна обязательно.

Второй вариант фундамента (свайно-ленточный) немного сложнее первого, но зато подходит для строительства на пучинистых грунтах. Выкопав траншею под мелкозаглубленный фундамент, в ней по периметру бурят скважины глубиной, превышающей отметку сезонного промерзания грунта. Для таких работ подойдет ручной или мотобур. Диаметр скважин – не менее 1/3 ширины ростверка.

В каждую скважину (делают их по всем углам, а под стены бурят с шагом 1-1,2 метра) ставят рубероид, свернутый в трубу или обрезки асбоцементных труб. Затем в отверстия опускают по 2-3 арматурных стержня так, чтобы их концы выходили в будущий бетонный ростверк.

После этого работы ведут по аналогии с первым вариантом. Послойно отсыпают песчаную подушку, ставят опалубку, арматуру и заливают бетоном.

Расчет стоимости материалов для строительства гаража из профильной трубы своими руками

По сравнению с капитальным строительством строительство гаража из профильной трубы своими руками будет иметь очень экономичную стоимость. Конечно, точные расчеты можно сделать только под конкретный проект. Но примерная смета на перетяжку материалов и работу своими руками будет выглядеть так:

• Профнастил — около 300 рублей за лист. На стандартный гараж для машины вам понадобится около 12 листов, то есть 3600 руб.
• Профильная труба для каркаса — около 2000 рублей;
• Утеплитель — около 2000 рублей;
• Песок, бетон — 1000 руб.

Всего на гараж на одну машину нужно 8600 рублей. Это один из самых дешевых и быстрых способов построить гараж своими руками. К тому же такая постройка прослужит около 30 лет. Если соединения каркаса производились крепежом, то его несложно разобрать и перевезти на новое место.
