Понятие анкеровки, анкеровка плит перекрытия и арматуры

Показатели для расчета

Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:

• сечение арматуры;
• вид профиля;
• марку бетона;
• длину конструкции и глубину укладки армирующих элементов;
• метод заделки стержней;
• напряжение в месте сцепления.

Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.

Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:

• воспользоваться услугами профильных компаний;
• определить приблизительное значение при помощи таблиц, графиков и программ.

Учитывая тот факт, что от качественной анкеровки зависит окончательный результат строительства и прочность конструкции, рекомендовано заказывать расчеты в специализированных фирмах. Лучше оплатить работу специалистов, чем впустую потратить дорогие строительные материалы.

Рекомендации по анкеровке панелей перекрытия

Анкер – это металлическое крепежное изделие, предназначенное для соединения строительных конструкций путем ввинчивания или заделки в кирпичную, бетонную или каменную кладку. Применяется для построек любых объектов: бань, гаражей, многоэтажных и частных домов, заводов и прочего. Анкеровка плит перекрытия производится в кирпичных, железобетонных, пенно-, газобетонных зданиях, она позволяет сделать их более надежными и предотвратить преждевременное разрушение.

Болт моли – винт для фиксации основ с малой несущей способностью.

Крепежное соединение удерживается в конструкции 3-мя способами:

1. С помощью трения, создаваемого из-за наличия распора в виде металлической цанги или пластикового дюбеля. 2. С помощью упора. Находясь в разных плоскостях, преломленный анкер испытывает компенсационные нагрузки. Это принцип работы фундаментных болтов. 3. Посредством склеивания. Погруженный в монолит стержень без труда удерживается в конструкции, таким образом, осуществляется анкеровка панелей перекрытия между собой.

В строительстве чаще всего используется комбинация всех приведенных вариантов.

Крепление стен с плитами и друг с другом осуществляется с помощью стержней, скоб и специальных металлических пластин. Анкера изготавливают из нержавеющей или оцинкованной стали. Вначале устанавливают коробку с плитами перекрытий, затем приступают к укреплению. Для наружных работ и в зонах повышенной влажности применяют нержавейку.

Следует делать анкеровку каждого этажа перекрытия, в том числе подвала и чердака, чтобы здание могло прослужить дольше.

Усиление анкеровки железобетонных плит перекрытия в стенах из пенобетона или газобетона позволяет увеличить их несущую способность.

В случае же обрушения такого здания при взрыве, землетрясении у находящихся в нем людей будет больше шансов на спасение, так как этажи не смогут быстро сложиться друг на друга.

Крепление стен к плитам

Для сцепления строительных элементов понадобятся:

— анкера подходящего размера, — оборудование для сверления отверстий, — инструменты, позволяющие сгибать стальные элементы для придания им нужной формы, цементный раствор.

Каждый материал имеет свои особенности и потому монтаж креплений осуществляется по-разному. Так анкеровка стен к плитам в кирпичном доме производится с помощью стальных Г-образных элементов на расстоянии 3 м друг от друга. После чего металл аккуратно заделывается раствором шириной 40 мм для предупреждения коррозии.

Для устройства отверстий под коммуникации допускается опирание плит на смежные панели. В этом случае используются изогнутые стержни класса А-П диаметром не менее 12 мм. Составные анкеры требуют сварки.

Для крепления пустотелых плит к блокам из пенобетона или силикатного кирпича используют анкер МКТ из углеродной стали с внутренней резьбой, который ввинчивают в базовый материал. Жесткость узлов обеспечивается с помощью трения. Расстояние между ними должно быть не менее 6 м. Для обеспечения прочности осуществляя кладку на пористые материалы, желательно использовать анкерный пояс.

Рекомендации по связыванию панелей перекрытия

• Все плиты должны быть в одной плоскости, проверка осуществляется по уровню. Разница поверхностей не должна превышать 20 мм.
• Класть блоки нужно так, чтобы до внешнего края оставалось достаточно места для утепления.
• Только после того как все плиты уложены, производится их анкеровка.
• Соединение панелей между собой осуществляется либо с помощью армопояса, либо путем связывания или сваривания торчащей из них арматуры.
• Во время дождя или снега проведение работ должно быть приостановлено.
• При сверлении отверстий в плитах следует следить за тем, чтобы арматура не повредилась.
• Бракованное изделие, не поддающееся ремонту, использовать нельзя, лучше его заменить.
• Перевязка плит перекрытия без проушин (без использования отверстий) допускается в случае создания армопояса.

Применяя анкер нужно учитывать несущую способность конструкции, то есть возможность крепежного приспособления нести нагрузки, стоит обращать внимание на технические характеристики материалов, прочность бетона, в противном случае возможен преждевременный износ или деформация креплений

Анкеровка продольного стержня с помощью специальных устройств

1

— бетон;2 — анкеруемый стержень;3 — круглая или квадратная, стальная шайба;4 — сварка;5 — обжатие;6 — высаженная головка;7 — стальной уголок;8 — резьба

Смещение стержней арматуры при соединении без сварки

Смещение стержней арматуры при соединении без сварки

Соседние соединения арматуры по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок вдоль стыкуемой арматуры длиной 130% длины нахлеста стержней. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах этого участка

Длина анкеровки зависит от профиля и диаметра стержня, напряженного состояния бетона в зоне анкеровки (сжатие/растяжение), наличия поперечной арматуры в зоне анкеровки, фактического напряжения в стержне относительно его максимального значения и других конструктивных факторов.

Особенности анкеровки

Анкеровка существенно повышает безопасность перекрытий в условиях возможных подземных толчков О целесообразности анкеровки говорить не будем – уже все сказано и не только в этой статье. Просто рассмотрим некоторые особенности этого этапа монтажных работ по возведению зданий и сооружений. Также нас интересуют материалы и способы, которыми производится этот крепеж.

Важно! В строительстве также существует такое понятие, как «анкеровка несущих стен», которая в обязательном порядке применяется в, как в малоэтажном, так и в многоэтажном строительстве. Но в этой статье мы не станем поднимать эту тему, так как она довольно объемная и требует отдельных пояснений

Стержни и сердечники

Эксперты привыкли выполнять анкеровку тех пучков, которые состоят из 12, 18 и 24 проволок. Итоговая технология напрямую зависит от степени натяжения арматуры на упоры или же бетон. Если строители используют гидравлические домкраты двойного действия, тогда уместно будут смотреться устройства в виде стальных пробок и колодок, разработанные на базе НИИЖБ.

В процессе изготовления клиньев и пробок, эксперты прибегают к термической обработке материала, так как это позволяет в несколько раз повысить твердость стали. Современное производство гильзостержневых и гильзовых анкеров основано на применении пучков, канатов, прядей. Эксперты предъявляют повышенное требование к физико-механическим свойствам стали. Для стержней и сердечников производители используют более прочный материал, за счет чего нет необходимости изготавливать объемные изделия.

Особенности анкеровки разными способами

Схема анкеровки плит указывается в проектно-технической документации на строительство объекта. Но если дом строится без проекта, можно воспользоваться универсальным планом размещения анкерных связей (рис. 9):

• соседние плиты анкерятся между собой П-образными перемычками;
• дополнительно все соседние ЖБИ крепятся поперечными связями;
• 2 крайние изделия соединяются между собой диагональной обвязкой;
• плиты со стенами связываются Г-образными анкерами с загибом в пределах 400-500 мм.

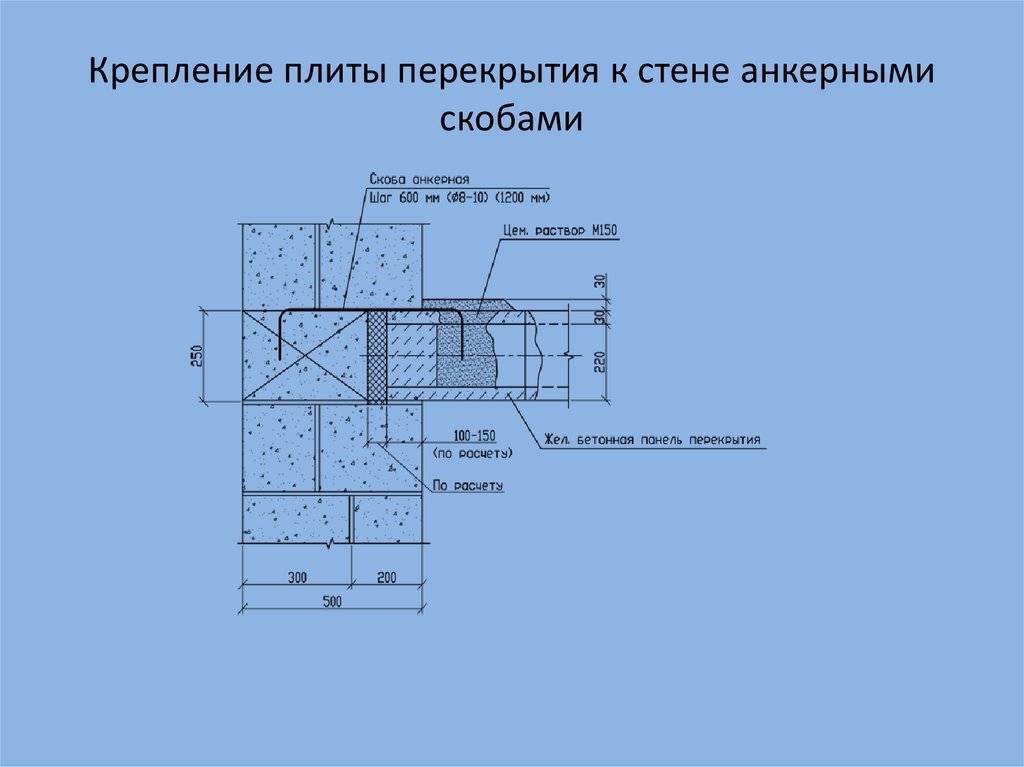

Рисунок 9. Схема анкеровки плит при сооружении перекрытия

При использовании арматуры класса A-III анкера делаются путем загибания концов с их продеванием по-отдельности в монтажные петли плит и последующей сваркой. Перед привариванием прутков между собой их нужно хорошо натянуть.

Наглядно процесс анкеровки прутком 10 мм с применением сварки показан в следующем видео:

Анкеровка с применением вязальной проволоки диаметром 4-6 мм принципиальных отличий по расположению связей от способа с использованием арматуры 10 мм не имеет. Единственное – в этом случае вместо сварки выполняется скрутка двойной проволокой.

Детально процесс скручивания и натягивания анкерных связей из вязальной проволоки показан в следующем видео:

Еще один эффективный способ анкеровки – устройство бетонного кольцевого анкера. По конструкции он не отличается от традиционного монолитного армопояса, но сооружается он в одной плоскости с плитами, а не под ними. Этот метод характеризуется большой трудоемкостью и наиболее оправдан в регионах с повышенной сейсмоопасностью и при необходимости закрепления изделий, конструкция которых не предполагает наличия монтажных петель.

Фото 10. Подготовка к сооружению бетонного кольцевого анкера

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

1. Вырывание болта — из прикреплённого материала.
2. Срез болта—при увеличении разрешённой нагрузки.
3. Полное разрушение изделия – в момент излома болта.
4. Отрыв основания крепежа – полная непригодность анкера.
5. Коррозия.

Виды анкеров: Оборудование для анкеровки- Что может вызвать крепёжное разрушение +Фото и

Что такое анкер или анкеровка плит перекрытия. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.

Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Разновидности анкеров

• Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
• Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
• Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
• Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

• рамные (для деталей окон и дверей) потолочные,
• фундаментные и
• Молли – для пустотных и слабых основ.

Оборудование для анкеровки плит

1. анкера нужного вида и размера
2. оборудование для сверления (перфоратор)
3. приспособление для сгибания элементов из стали
4. раствор из цемента.

Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра.

Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.

В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты.

После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега.

Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

1. Вырывание болта — из прикреплённого материала.
2. Срез болта—при увеличении разрешённой нагрузки.
3. Полное разрушение изделия – в момент излома болта.
4. Отрыв основания крепежа – полная непригодность анкера.
5. Коррозия.

Требования СНиП (Строительные Нормы и Правила)

Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с  анкерами перекрытий, с площадью сечения  более 0,5 см2 .Предельно разрешённый  промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.

Виды анкеров

Металлические

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия , а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

• Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.
• Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

• бабочка;
• зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот. Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Анкеровка фундаментными болтами

Такое название присвоено различным формам стержням с резьбой, выполняющим самые различные функции.

Основные модификации:

1. Стальной стержень сечением 16…48 мм, при длине от 50-ти см до 2,5 и более метров, с загибом внизу под прямым углом или приваренной пластиной. В верхней части нарезана метрическая резьба для навинчивания 2-х гаек с шайбами.
2. Прямой болт с нарезанной с обоих концов резьбой. В комплект входит анкерная стальная плита с центральным отверстием, квадратные стальные шайбы и гайки. Может укладываться в устроенных колодцах.
3. Крепёж в виде составных стержней, соединяемых длинными втулками с нарезанной внутренней резьбой.
4. Гладкие стальные стержни с нарезанной резьбой в верхней части.
5. Стержневые изделия с верхней резьбой и утолщением внизу. Фиксация осуществляется при использовании разжимной цанги и конической втулки. Такой крепёж отличается возможностью установки в готовые фундаменты.

При помощи анкерных фундаментных болтов выполняется крепление к фундаментной конструкции различных ростверковых конструктивов, нижних венцов деревянных зданий, связки с фундаментов наружных стен, колонн, различного оборудования и станков. Также часто при помощи их производится усиление оснований инженерных сооружений путём крепления стальных профильных деталей (двутавров или швеллера).

Для чего нужны анкерные связи?

Когда происходит возведение перекрытия, то плиты после замоноличивания образуют крепкое строение, которое создает пространственный каркас здания. Положения СНиП II-22-81 требуют учитывать анкерные связи в узлах опирания железобетонных изделий, а так же при сборке каркаса сооружения.

В большинстве вариантов у строителей появляется вопрос, а нужно ли соединение сборной плиты друг с другом и со стеной. Ответ на этот вопрос очевиден, так как главная задача анкерных связей – это недопущение возможности сдвига каркаса сооружения и его перекрытий. Что, как правило, возникает при воздействии на сооружение расчетных нагрузок, просадке и искажении основы строения, в результате сейсмической активности и других явлений.

Когда происходит возведение перекрытий в сооружениях, состоящих из нескольких этажей, а так же при строительстве сооружений, расположенных в районах с увеличенным тектоническим движением, в обязательном порядке должна выполняться анкеровка ЖБИ. Анкерные связи допустимо не применять при строительстве чердачного помещения в сооружениях с одним этажом, в районах с благоприятной сейсмической обстановкой.

Это интересно: Как изготовить вибромотор своими руками легко: Обзор

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

• Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
• Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
• Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
• Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
• Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.
