Делаем выкройку или шаблон сами
На скриншотах ниже показан шаблон который сделан по заданному размеру.
Следующим рисунком расчертим размер. Зададим произвольные размеры например зонт 300 х 300 и высотой в 160 мм. Высотой считается низ колпака и центр верхушки.
Нарисуем прямоугольный треугольник высотой 160 мм с нижнем основанием 200 мм. Почему так, потому — что размер квадратного столба на который оденут колпак или зонт 300 х 300 мм. На кирпичный столб одевается юбка, низ колпака к которому прикрепляется колпак.
Значит добавляем с каждой стороны по 50 мм и получаем 400 мм.
Теперь нам надо найти правильность уклона . На рисунке А показано какая выходит длина. Длина получилась 256 мм. Далее 256 мм переносим в высоту нового треугольника как показано на рисунке Б. От верхнего центра расчертим такой треугольник и вырезаем его.
Рисунок В показывает нам обвести получившийся треугольник четыре раза вокруг него. Добавить по 10 мм на загибы во внутрь зонта, колпака или оголовка. Делается это для жесткости, чтобы изделие не прогибалось, а также убирает не ровные следы резки металла ножницами и ваши руки от порезов.
Самое главное помечено оранжевым цветом. К шаблону перед вырезкой надо начертить место для загиба как нарисовано на рисунке. Простые откатные ворота своими руками на даче? Ширину возьмите от 30 — 40 мм. Загиб нужен при соединении между собой изделия в единое целое.
Ниже на скриншотах увидите правильное соединение детали.
Конечно, специального станка листогиба у вас не будет, проявите смекалку как загнуть изделие правильно. Можно уголок подложить под ногу, своим весом придавить деталь. По разметкам произведете загибы, также возможно загнуть на уголке.
Фундамент
На этапе проектирования нужно продумать конструкцию фундамента для забора из кирпичных столбов. Он должен присутствовать обязательно, в минимальном исполнении — столбчатый. То есть кирпичные колонны должны как минимум опираться на отдельные заглубленные бетонные опоры и быть с ними связанными. Это, во-первых, сделает невозможным их опрокидывание, а во-вторых, обеспечит опирание на стабильный грунт. Ясно, что верхний слой, постоянно намокающий и промерзающий, таковым не является.
При строительстве на обычном грунте заглублять фундамент под заборными столбами из кирпича следует на 15–20 см ниже характерной для данного региона глубины промерзания грунта (можно посмотреть в СНиПе по строительной климатологии). Если же грунт ввиду отсутствия глинистых включений обладает хорошими дренажными свойствами (песчаный или каменистый), достаточно будет глубины в 80 см.
Чтобы опора была более устойчивой, ее можно сделать расширяющейся книзу. При этом линейный размер подошвы увеличивают вдвое по сравнению с размерами верхней площадки, являющейся основанием кирпичных столбов для забора. Такой прием будет особенно уместным в случае с колоннами, предназначенными для крепления калитки или створки ворот.
Если ожидаются значительные ветровые нагрузки или секции забора будут иметь относительно большой вес, целесообразно заложить под ними мелкозаглубленный ленточный фундамент глубиной в 20–30 см. Для прикрепленных к нему секций он выступит надежным балластом, а кроме того свяжет в единую конструкцию отдельные фундаменты под столбы.
Ну а под тяжелое каменное или кирпичное ограждение нужно возводить ленточный фундамент с полным заглублением (ниже глубины промерзания). Столбы для забора из кирпича или камня возводятся по тем же правилам, что и для более легких полотен.
Определившись с конструкцией фундамента, несложно будет рассчитать объем необходимого для его изготовления бетона.
Обращайте внимание на следующее:
- Все элементы фундамента должны располагаться на гравийных или щебеночных подушках толщиной 10–15 см.
- Ленточный фундамент обязательно должен иметь внутри арматурный каркас.
- Находящийся в грунте бетон нужно защитить от попадания влаги двумя слоями рубероида.
Связь столба для забора с бетонной опорой обеспечивается стальным сердечником, пронизывающим оба элемента. На эту роль нужно подготовить трубу или 80-й швеллер, отрезки которого попарно будут свариваться в короб. Фундамент сердечник должен пронизывать почти полностью — здесь он выполняет еще и функцию армирования.
Что касается кирпичных столбов, то в тех из них, на которых будут крепиться калитка и ворота, сердечник должен доходить до самого верха; во всех остальных случаях он может быть ниже кирпичной кладки столбов на 40–50 см.
Строительство опалубки и заливка фундамента
Устройство фундамента осуществляется по следующей схеме:
- Выкапывается яма или траншея (для ленточного фундамента) достаточной глубины.
- На дно засыпается гравий или щебень, который тщательно утрамбовывается (толщина слоя составляет 10–15 см).
- Устанавливается дощатая опалубка, которую изнутри нужно обшить двумя слоями рубероида.
- В опалубке для ленточного фундамента устанавливается вязаный арматурный каркас, а для фундамента под кирпичные столбики — стальную трубу или иной сердечник, выставляемый по отвесу в вертикальное положение. Для более надежной фиксации в бетоне сердечник можно снабдить подпятником из скрещенных уголков или пластины.
- В опалубку и в сердечник заливается бетон. Если вы решили готовить его самостоятельно, постарайтесь взять в аренду небольшую бетономешалку — работать будет гораздо проще. Также бетон можно заказать на заводе ЖБК — он будет доставлен автомиксером. Заливать фундамент лучше целиком за один подход.
Свежезалитый бетон протыкают по всей площади лопатой или арматурой с целью удалить воздушные пузыри. После этого конструкцию оставляют для созревания на 20–28 дней, держа ее под полиэтиленом и периодически поливая водой. Опалубку можно демонтировать через 10 день.
В этом случае не придется возиться с опалубкой: эту функцию выполнит рубероид, свернутый в короб и вставленный в углубление.
Материалы для секций
Рассмотрим каждый тип детальнее.
Профнастил
Отлично сочетается со столбами из кирпича. Большой выбор цветов. Легок по весу. Устойчив к коррозии. Листы не выгорают на солнце. Цена доступна. Популярен среди дачников и владельцев частных домов. Сделать такую ограду можно своими руками.
Единственный недостаток такого забора ‒ обязательное наличие металлической рамки, на которую будут крепиться листы. Допускается монтаж профнастила на бескаркасную основу, но в этом случае прочность конструкции будет гораздо меньше.
Ковка
Изгородь отличается длительным сроком службы, эстетичностью. Не нуждается в уходе. В руках мастера из кованого забора может получиться настоящая картина, орнамент. Любой элемент ограды выполняется на заказ. Стоимость за 1 кв. м колеблется от 2500 рублей и выше. При необходимости разрабатывается чертеж. Но устанавливать такой забор лучше со специалистами.
Дерево
Натуральное сырье, которое рекомендуют применять в качестве секционного материала для изгороди, но не более. Древесина подвержена гниению, поэтому не должна контактировать с грунтом, иначе срок службы изделия будет ограничен.
При условии качественной обработки антисептиками и другими защитными составами время эксплуатации получится продлить до 50 лет.
Для заполнения проемов деревянного забора с кирпичными столбами используют:
- евроштакетник;
- плетеную лозу;
- доски;
- щитовой каркас.
Кроме того, раз в несколько лет ограду нужно подвергать повторной обработке и покраске.
Металлопрофиль
За основу берутся профильные трубы, из которых можно возвести столбики для забора, а секции заполнить профлистом, шифером. Другой вариант ‒ сделать сварную конструкцию из прутьев, труб, установить ее между кирпичными, каменными столбиками. Отлично дополнит композицию художественная ковка, созданная в выбранном стиле.
Еврозабор
Готовый секционный материал. Разновидность ЖБК. Пролеты изготавливаются из бетона с добавлением разных красителей. Могут подходить под любые дизайнерские идеи. Цена доступна. Конструкция нуждается в обустройстве фундамента.
Какими саморезами крепить профнастил на забор
Для установки забора чаще всего используют профлист марки С20. Причем не имеет значения, на укосе его монтируют или на ровной поверхности. Для фиксации применяют крепежный элемент, который называется самонарезающим винтом.
Чертеж одного винта
Это стальной стержень со шляпкой и наружной резьбой. Саморез способен сам нарезать резьбу в материале, куда он ввинчивается, без необходимости предварительно делать отверстие.
Главное отличие самореза от шурупов и болтов состоит в том, что резьба находится на всей поверхности стержня. Крепеж имеет хороший показатель прочности, которую он получает после заводской термообработки во время производства.
Схема прикручивания металлопрофиля на забор
С учетом ГОСТа все разновидности самонарезающих винтов проходят сертификацию по международным требованиям. В качестве материала производства применяется высококачественная оцинкованная сталь либо нержавейка.
Выбор саморезов, которые предназначены для фиксации профлиста к забору, большой. Крепежные элементы имеют различную форму головки, диаметр и размер. Изготавливаются диаметром 3,9–6,4 мм, размером 18–24 мм.
Эскиз правильного прикручивания самонарезающих винтов
Шлицы головки могут быть разной формы. От этого будет зависеть выбор инструмента для выполнения крепления. Также саморезы могут поставлять в комплекте с резиновыми шайбами, что хорошо сказывается на герметичности соединительного крепежа.
На фото можно увидеть разные виды саморезов.
В одном строительном магазине
Выбор формы
Металлические столбы для забора делают из обычных стальных труб, которые могут иметь разное сечение:
- Круг;
- Прямоугольник;
- Квадрат.
Труба с круглым сечением самая бюджетная. Длина изделий, отпускаемых от производителя – 2,5…6,0 метров. Диаметр круглого проката – 57…108 мм. При выборе таких опор необходимо приобрести стабилизирующие пластины, чтобы сделать возможным и удобным процесс крепежа ограждения к столбу.
Трубы квадратного и прямоугольного сечения более дорогие, но и прочные: их ребра жесткости обеспечивают опорам устойчивость под действием нагрузок. Толщина стенок труб для столбов варьируется от 2 до 4 мм. Заготовки, как и круглые трубы, выпускаются длиной 2,5…6,0 метра с незначительными припусками.
Прямоугольные и квадратные трубы можно использовать под разные типы ограждений. Чтобы выбрать подходящий размер сечения, выберите подходящий размер пролёта между опорами и посчитайте примерный вес материала (штакетника, профлиста и др.)
| Сечение трубы, мм | Максимальная допустимая нагрузка на опоры, кг | |||||
| 1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
| 40×40×2 | 709 | 173 | 72 | 35 | 16 | 5 |
| 40×40×3 | 949 | 231 | 96 | 46 | 21 | 6 |
| 50×50×2 | 1165 | 286 | 120 | 61 | 31 | 14 |
| 50×50×3 | 1615 | 396 | 167 | 84 | 43 | 19 |
| 60×60×2 | 1714 | 422 | 180 | 93 | 50 | 26 |
| 60×60×3 | 2393 | 589 | 250 | 129 | 69 | 35 |
| 80×80×3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
| 100×100×3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
| 100×100×4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
| 120×120×4 | 13726 | 3339 | 1484 | 801 | 487 | 296 |
| 140×140×4 | 19062 | 4736 | 2069 | 1125 | 679 | 429 |
Предварительная подготовка
Все элементы забора, из какого бы материала они не были изготовлены, подвергаются предварительной обработке.
Металлические столбы (трубы) перед заглублением необходимо тщательно прокрасить, даже если они оцинкованные.
Это улучшит их антикоррозионную стойкость. Не красить можно только те столбы, к которым будут крепиться ворота или калитка, если предполагается проводить с ними дополнительные сварочные работы (приваривать петли т.п.).
Дерево (и перекладины, и штакетник) необходимо обработать антисептиком и антипиреновым составом. Это придется делать и потом, в процессе эксплуатации.
После обработки раствором деревянные доски покрывают грунтовкой. А затем – окрашивание: любым подходящим лаком или краской.
Посмотрите, пожалуйста, видео по теме:
Можно просто покрыть антисептиком, который со временем примет естественный коричневатый или сероватый цвет (в зависимости от самой породы древесины).
Технология укладки
Последовательность действий:
Первым шагом производят разметку контура забора с помощью бечевки. В местах будущих опор вбивают колышки. Для свайного фундамента по отметкам колышками с помощью бура делается отверстие шириной 30-35 сантиметров и глубиной для песчаного грунта 80 сантиметров, а для глинистого – до слоя промерзания плюс 20 сантиметров.
В средней полосе России лучше всего выдерживать глубину 1 метр или 1 метр 20 сантиметров. В эту яму засыпают ведро щебня и утрамбовывают его. По диаметру ямы изготавливают опалубку, можно из рубероида свернуть нужного диаметра трубку. В эту опалубку вставляют стальную трубу и заливают цементной смесью.
Смесь цемента с песком делают в пропорции 1: 5 или 1: 6, для пластичности можно добавить немного жидкого мыла. Раствор должен получиться не жидкий и не сухой, поэтому воду добавляют постепенно. Верхняя часть фундамента заливается в опалубку по ширине столба. Для ленточного фундамента между столбами прокапывается траншея глубиной 50 см и шириной 40 см. Нижний слой укрепляется подушкой из щебенки, вдоль траншеи устанавливается опалубка из досок и заливается раствором.
- После заливки фундамента к кирпичной кладке приступают не ранее, чем через 2 недели. Поверхность фундамента покрывают гидроизоляционным материалом, чтобы кирпич не впитывал влагу от почвы. Здесь можно применить рубероид, но более современным материалом является гидроизол на битумной основе.
- На стальную трубу навариваются закладные уголки, ушки для навеса ворот или привариваются поперечные трубы для закрепления материала пролета – штакетника, профлиста или ковки.
- При желании можно сделать декоративную отделку швов, обычно в цементный раствор добавляют краситель или фактурную крошку и после окончания кладки отдельно промазывают швы. Это придает аккуратности и завершенности всей постройке.
- После укладки всего столба, среднюю часть вокруг трубы заполняют раствором, можно заполнить щебенкой и залить более жидким раствором. Верх опять закрывают гидроизоляционным слоем.
- Если проект предусматривает комбинированную кладку, то надо внимательно выбрать размеры основного и отделочного кирпича. Если кирпичный столб отделывается натуральным камнем, то после высыхания кладки наносится финишный отделочный слой.
- Следующий этап состоит в навешивании материала пролета: профлиста, металлической решетки, штакетника или выкладывании пролета декоративным кирпичом.
- Заключительным видом работ является установка ворот и калитки, монтаж освещения.
Укрепление забора из сетки рабицы
Как и ограждение из профнастила, забор из сетки рабицы является распространенным на дачных и приусадебных участках. В случае необходимости укрепить покосившуюся ограду из сетки несложно:
- Если столбы забора сделаны из древесины, которая с течением времени разбилась и прогнила, то их следует полностью заменить. Для этого основание из цемента под старыми сваями необходимо удалить, а столбы вытащить.
- Подготовленные новые столбы из пиломатериалов необходимо тщательно обработать пропитками-антисептиками.
Процесс укрепления деревянной ограды
- Ту часть сваи, которая будет находиться в земле, следует слегка опалить и смазать смолой.
- Бурить яму под опору необходимо в глубину не меньше чем на 200 мм ниже промерзания грунта.
- На дно лунки насыпается слой мелкого щебня (подушка). Достаточно слоя в 150 мм. Его следует основательно утрамбовать.
- Вертикально установленный в яму столб фиксируется подпорками и заливается только что приготовленным бетоном. Через семь дней к укрепленному столбу крепится сетка рабица.
Колпак на забор с элементами ковки
Крышка с ковокй для столба окрашенная методом патинирования
На заборы со столбами из кирпича очень часто устанавливаются кованые колпаки. Они защищают опоры от неблагоприятных природных явлений, которые могут отразиться на целостности конструкции. Изготавливаются такие крышки из стали высокого качества.
Для большей защиты готовое изделие покрывается красящим слоем. Красоту ковки можно подчеркнуть специальным патинированием. Кроме того, колпаки с ковкой можно обрабатывать порошковыми составами.
Декоративная функция изделий очевидна. Ограждения, украшенные такими навершиями, притягивают взгляды и придают всему участку основательность. Их можно сочетать с коваными вставками на заборе, красивыми витыми фонарями и отливами.
Забивка при помощи «бабки»
Если забор планируется легкой конструкции, но значительной высоты (от 1,5 до 3 метров), использование кувалды при забивании становится затруднительным мероприятием. В данном случае забить профильную трубу в землю под забор поможет специальное приспособление, называемое в народе «бабка».
Механизм устройства простой, собрать его может каждый из подручных материалов:
Основой «бабки» является метровая труба с внутренним диаметром чуть больше поперечного размера забиваемой опоры. Она должна легко одеваться на столб.
«Бабка» своими рукамиИсточник fb.ru
- С одной стороны трубы приваривают круг из металла, а также, с целью максимального утяжеления конструкции, дополнительные металлические элементы. В идеале «бабка» должна весить от 10 до 30 кг. Чем тяжелее устройство, тем проще и быстрее забить стойку в землю.
- При приварке металлического круга рекомендуется располагать круг не на конце трубы, а с углублением на несколько сантиметров внутрь. Полученный «стакан» заливают расплавленным свинцом. Эта процедура максимально утяжелит конструкцию.
- Для удобства использования прибора к краю трубы без утяжеления приваривают две металлические ручки размером до 1,5 метров в длину.
Забивка столбов «бабкой»Источник ytimg.com
Технология забивки столбов бабкой проста. Опору устанавливают в нужное место. На верхнюю часть надевается «бабка». Забивать лучше вдвоем. За приваренные ручки механизм поднимают на высоту около полуметра и резко опускают, прилагая при этом определенные усилия. Труба опускается по опоре и посредствам свинцового утяжеления забивает столб в землю.
Установка металлических опор
Опоры лучше всего устанавливать на расстоянии 2-3 метра друг от друга.
Для этого необходимо провести разметку участка по периметру, разбить на одинаковые отрезки и обозначить точки, где опоры будут установлены.
Глубина ямы должна быть не менее 50 см, но только для самых невысоких ограждений. Для забора высотой 1,5-2 метра заглубление опоры должно быть не меньше метра.
Если столбы 3,5 метра, то заглубление должно захватывать 1,5 метра. Более глубокие ямы не нужны, это излишне, как и слишком высокие заборы.
Что касается ширины ямы, то работает следующее правило: диаметр отверстия под столб примерно равен трем диаметрам трубы.
Заглублять столбы можно несколькими разными способами:
Простое вбивание в землю — подходит в случаях, если высота забора предполагается невысокая, а почва достаточно мягкая, не глинистая (но не слишком рыхлая, такая не будет держать опору).
Длинный столб сложнее забить в землю с соблюдением его полной вертикальности.
Забутовка щебнем или песком — также подходит для легких заборов и для местностей с невысокой ветровой нагрузкой.
Для этого в земле выкапывается яма необходимой глубины, в которую погружается столб с дальнейшим засыпанием пустот песком или щебнем и плотно утрамбовывается.
Бетонирование — самый надежный вариант, забетонированные опоры выдерживают вес высоких и крепких заборов.
Бетонный раствор заливается только тогда, когда есть уверенность, что опора стоит строго вертикально.
Иногда можно использовать комбинированные способы – например, можно выкопать неглубокую яму, и вбить в нее трубу.
Потом засыпать оставшееся пространство сыпучим материалом или залить раствором: получится, что столб наполовину вбит, а на верхнюю половину забутован или забетонирован.
Это удобно проделывать, например, с винтовыми сваями. Можно нижнюю часть забетонировать, а верхнюю засыпать гравием.
Выбор способа зависит от используемых материалов и будущей нагрузки на ограждение.
Но, как показывает практика, приваривание любой дополнительной арматуры к столбу усложняет установку его положения в лунке, поэтому такие вещи делаются редко.
Некоторые особо щепетильные строители делают для нижней части столба гильзы из рубероида.

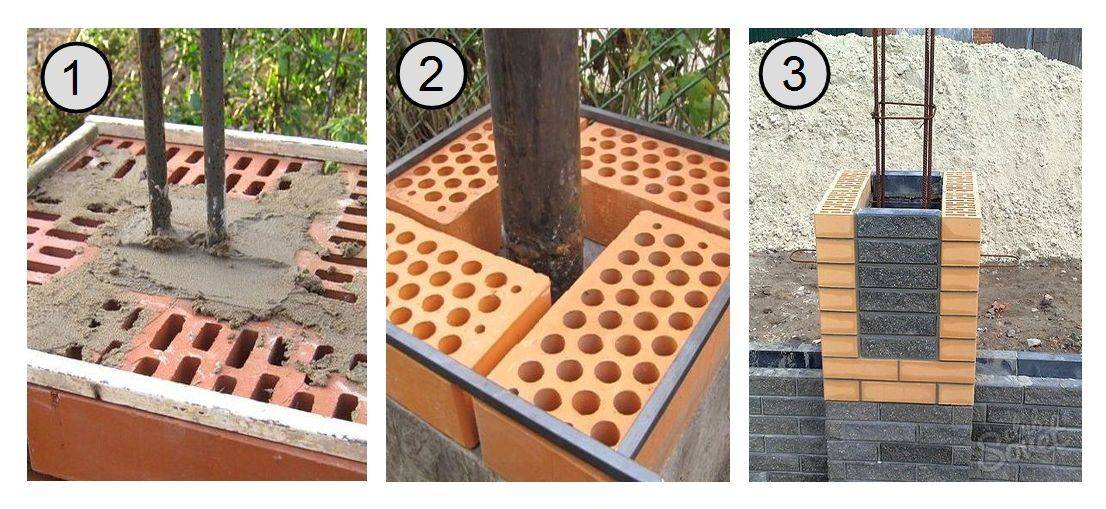

Технология установки кирпичных столбиков и столбов
Технология установки кирпичных столбов — схема
Очень часто, выполняя строительные работы по возведению кирпичных колонн для забора, любителями и опытными строителями допускаются грубые ошибки. Они основаны на особой технологии возведения заборных конструкций.
Столбики для забора из кирпича подвергаются в основном боковым нагрузкам. Наибольшее значение для таких конструкций имеют переменные нагрузки, а не вертикальные
Поэтому более важно армирование столба по всей длине (особенно опор для ворот и калитки), чем перевязка кирпичей, которая обеспечивает равномерное распределение вертикальной нагрузки
Рассматривать способ укладки с точки зрения технологии строительства кирпичного забора не совсем верно. Необходимо, прежде всего, изучить кладку кирпичных сооружений, в соответствии с их назначением.
Существует два принципиально отличающихся друг от друга метода:
- Кладка столбиков под несущие (опорные) конструкции;
- Кладка заборных конструкций.
Первый метод применяют в том случае, если столб будет служить опорой, которая несет на себе основной вес конструкции. При сравнительно небольшой площади поверхности такой столбик, опираясь на фундамент, должен будет выдерживать огромные вертикальные нагрузки.
Технология установки столбов под несущие конструкции
Второй метод имеет специальное назначение. В основном это кирпичные столбики для различных секций в комбинированном типе забора, а также опора для ворот и калитки.
Визуально они абсолютно ничем не отличаются. Однако фундамент для них выполняется по-разному, а также есть конструкционные различия. Сама же технология выполнения кладки кирпича и ее схема будет одинаковой.
