Печь в гараж на отработке своими руками – виды, правила установки, процесс изготовления

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

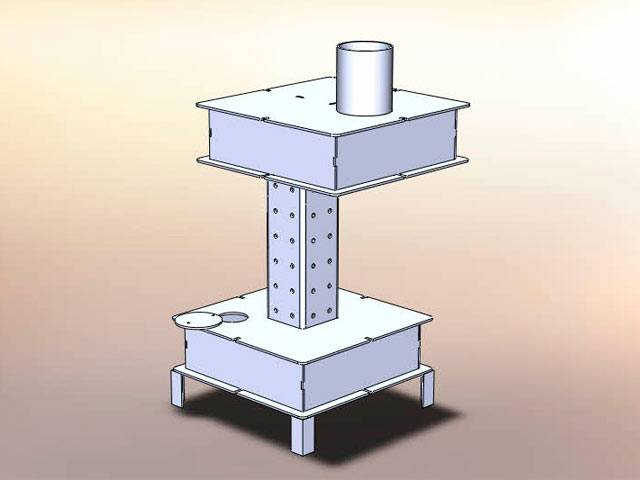

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

• применять следует только тот вид топлива, на который рассчитан используемый агрегат;
• применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
• условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой

По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

https://youtube.com/watch?v=txr8fYIJrt8

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Печка на отработке из газового баллона с водяной рубашкой

Примитивной конструкции простая печь не может быть подключена к водяной системе отопления. Во время сжигания отработки образуется много копоти. В этом минус простейших моделей.

Если желаете изготовить надежную не дымящуюся печь на отработанном масле своими руками с подключением к отоплению, используйте схему с водяной рубашкой. Понадобится газовый баллон, листовая сталь толщиной 3 мм, профильная и круглая труба.

Инструкция сборки печи:

1. С большого газового баллона слейте конденсат, выкрутите вентиль. В безопасном месте разожгите большой костер. Уложите пустой баллон без вентиля для выгорания остатков конденсата газа.

2. Болгаркой отрежьте днище баллона. Рез делайте по периметру заводского шва в нижней части корпуса.

3. Для изготовления водяной рубашки из листовой стали вырежьте 2 прямоугольных сегмента. Согните полукруги, сварите их в бочку высотой 530 мм.

Конструкция в диаметре должна превышать диаметр баллона на 20 мм. Зазоры между стенками цилиндров исполнят роль водяной рубашки.

В верхней части бочки вварите кольцо, чтобы образовался бортик шириной 20 мм для плотного прилегания стенок газового баллона

4. Нижнюю часть бочки заварите кольцом с широкой кромкой около 100 мм. Оставленного отверстия должно хватить для выхода выпуклой верхней стороны газового баллона.

Из профильной трубы по краям приварите 3 ножки.

5. Установите вертикально газовый баллон отрезанным днищем вниз. Насадите сваренную бочку, расположив вверх ножками.

Верхний и нижний стык обварите сваркой. Должна получиться герметичная водяная рубашка с баллоном внутри и бочкой снаружи.

В отверстие баллона, где раньше стоял вентиль, вварите коленами трубку диаметром 15 мм. Выведите один ее конец внутрь топки на высоту 60 мм, чтобы не засорялась окалинами.

Второй конец трубки выведите на боковую сторону бочки, где соедините с металлическим бачком для отработки.

6. Возьмите 2 куска квадратной трубы диаметром 50 мм, длиной 600 и 300 мм. Сварите заготовки под прямым углом.

Торец трубы длиной 600 мм заварите заглушкой, просверлите 2 отверстия диаметром 6 мм. На боковых всех 4 стенках просверлите рядами отверстия шагом 150 мм для подачи воздуха в топку.

На торец короткой трубы длинной 300 мм приварите крепеж под нагнетающий вентилятор.

7. Под трубу подачи воздуха в нижней части баллона, которая будет в печке расположена вверху, вырежьте прорезь.

Вставьте квадратное колено с заглушкой и отверстиями. Торец трубы подачи воздуха немного сместите относительно трубки подачи отработки.

Вошедшее в прорез квадратное колено заподлицо с торцом обрезанного баллона обварите сваркой.

8. Отрезанное днище баллона петлями закрепите на свое родное место. Получившаяся крышка топки должна плотно прилегать, чтобы не было копоти и подсоса воздуха.

9. В верхней части бочки вварите в водяную рубашку колено для подключения к подающей трубе системы отопления. Патрубок обратки вварите в нижнюю часть водяной рубашки.

10. Соберите печь для проверки на улице. В удобном месте выше водяной рубашки в корпус баллона вварите дымоходную трубу. Установите нагнетающий вентилятор. Патрубок обратки временно закройте заглушкой. Залейте в водяную рубашку воду. Проверьте отсутствие течи на сварочных швах. Воду заливайте через подающее колено, оставив его отверстие открытым при испытании на улице.

11. Для розжига печи залейте в бак отработку. Масло медленно по трубке начнет поступать в топку. Бросьте несколько кусков скомканной сухой бумаги.

Подожгите отдельно еще один бумажный лист, бросьте его на комки, которые уже успели пропитаться отработкой. Дождитесь пока разгорится топливо. Закройте крышку топки, включите вентилятор подачи воздуха.

Горящая отработка в сделанной своими руками печи быстро нагреет воду в водяной рубашке. Так как на время испытания конструкция не соединена с отопительной системой, закипающий теплоноситель из открытого подающего патрубка будет выплескиваться кипящими брызгами и паром.

Печь на отработке от а до я . Изготовление печи на отработке .

Монтаж печи, работающей на отработанном масле

Топливо

Печи на отработке функционируют на таких видах технических масел, как машинное или трансмиссионное. После использования эти продукты превращаются в вязкое чёрное вещество, подлежащее утилизации.

Многие предприятия отдают отработку по низким ценам, поэтому даже большая по объёму закупка продукта обойдётся недорого.

Владельцы собственной машины или другой техники тоже часто используют оставшееся отработанное масло для отопления. Подойдёт также мазут и различные смазочные материалы. Расход горючего не превышает 1—2 л в час, а получаемая мощность равна силе электрического нагревателя.

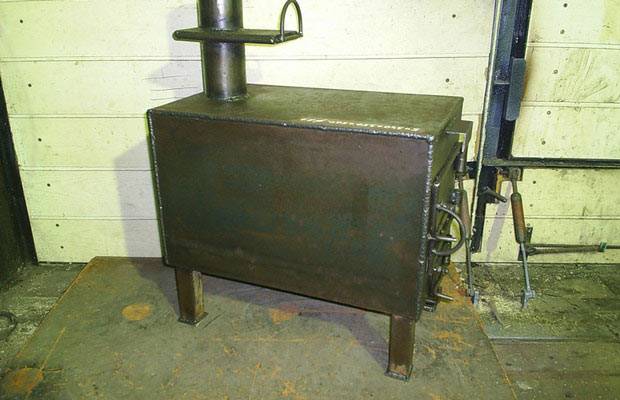

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

• предельная масса – 30 кг;
• вместительность – до 12 л;
• стандартный размер – 70x50x30 см;
• средний расход топлива – 1 л/час;
• диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

• труба из стали;
• две металлические емкости;
• стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
5. Приваривание патрубка на верхней емкости.
6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

• очень длинный дымоход, который должен быть не менее 4 метров в высоту;
• требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
• емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Как сварить простую печь

Нет смысла пояснять, как сделать стандартную и самую распространенную конструкцию, изображенную ниже на сборочном чертеже. Во-первых, схема очень понятная, а во-вторых, в информации подобного рода нет недостатка.

Перейдем к более сложному варианту обогревателя с дожигателем, согнутым под 90° (угол поворота можно делать и больше, но не острее). Цель мероприятия проста – организовать отбор тепла у раскаленных дымовых газов, а не сразу выбрасывать их на улицу. Второе отличие – выдвижной ящик с маслом вместо традиционной закрытой емкости, которую неудобно чистить. Конструкция печи с размерами показана на чертеже.

Пошаговая инструкция сборки печи для сжигания отработки выглядит так:

1. Нарежьте заготовки для корпуса, выдвижного ящика и дожигателя. Для последнего трубы нужно резать под углом 45°.
2. В профиле меньшего сечения выпилите болгаркой одну стенку, а по бокам приварите заглушки, чтобы получилась открытая емкость. К передней части, выступающей за борта ящика, приделайте ручку.
3. Сварите конструкцию, как показано на чертеже, просверлите воздушное отверстие сверху топливной камеры и выполните перфорацию вашей изогнутой трубы. Отопитель готов.

Несколько слов о том, как подобрать количество и диаметр отверстий дожигателя. В нашем примере его сечение составляет 80 х 80 = 6400 мм², для расчета нужно взять половину – 3200 мм². Если применить сверло 8 мм, то площадь каждого отверстия составит 50 мм². Делим 3200 на 50 и получаем 64 шт., которые надо просверлить в процессе сборки, при настройке их число вырастет.

Один из простых способов отбора тепла – подключение печки к горизонтальной трубе длиной 3—4 м, идущей под уклоном вдоль стены помещения. Проследите, чтобы над ней и отопителем не стояли деревянные полки или канистры с горючим. Стены около печки лучше оградить листовым железом.

Теперь остается выполнить розжиг, прогрев и настройку печи. Ваша задача – добиться минимальных выбросов черного дыма на улицу, свидетельствующих о недостатке воздуха для горения. Нужно сверлить по 3—5 дополнительных отверстий в дожигателе и снова проверять работу агрегата, пока выброс не станет максимально прозрачным.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Полностью защищённая печурка. Но даже такую не стоит оставлять без присмотра

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Печь на отработке из газового баллона — чертеж

Самодельные печи на отработанном масле можно изготовить из газового баллона.

Стенки любого баллона достаточно толстые, чтобы выполненная из него печь, долго не прогорела.

К тому же, у баллона подходящая форма. Изготовить печь из баллона достаточно просто.

Рассмотрим подробно, как сделать самодельную печь на отработке и  какие материалы для этого нужно приготовить.

Понадобится:

• Сам баллон (подойдёт любой: кислородный, углеродный, газовый). 50 л. в самый раз. Толщина стенок – до 1,5 см. Если толще – не будет прогреваться (т. е. температура будет недостаточной для правильного функционирования печи).
• Металлический лист, примерно той же толщины, что и баллон.
• Труба для дымохода. Диаметр min.10 см. Длина – 4 м.
• Труба для горелки: диаметр – 10 см, длина трубы – 20 — 35 см.
• Стальной уголок или трубка для ножек.
• Инструменты: сварка, болгарка, дрель, уровень, рулетка.

Перед началом работы с газовым баллоном его «освобождают» от остатков газа: выкручивают вентиль, несколько раз промывают на открытом воздухе.

Схема устройства котла на отработанном масле

Затем надёжно фиксируют (например, вкопав в землю), заполняют ёмкость водой и начинают резать.

1. Нижняя часть – это нижняя камера сгорания. Её высота может быть около 15-20 см. Примерно такого же размера и верхняя камера сгорания.
2. К нижней камере привариваются ножки из уголка или трубки.
3. Внутри верхней камеры, к крышке приваривается перегородка. Располагают её ближе к месту, где будет дымовая труба (она нужна, чтобы задерживать в камере горячий дым).
4. Из металлического листа вырезаются два круга. Первый будет съёмной крышкой нижней камеры, а второй приваривается, как дно верхней камеры.
5. В обоих кругах, делаются отверстия 10 см, для нижней камеры по центру, для верхней ближе к краю, (в соответствии с диаметром трубы для горелки). В нижней крышке также делается отверстие в 6 см, для воздуха и заправки масла. К нему должна прилагаться заслонка. Она должна плотно прилегать, но сдвигаться так же, как дверной глазок.
6. В соединительной трубе для горелки сверлятся отверстия по 9 мм каждое. Всего – 48 отверстий (8 по кругу и 6 в высоту). Эта труба – камера дожигания. Здесь, горящие пары масла будут смешиваться с кислородом.
7. После проделывания отверстий, внутренняя часть трубы шлифуется. Если этого не сделать на всех зазубринах будет быстро нарастать сажа.
8. Приваривают соединительную трубу к подготовленным для неё отверстиям.
9. В крышке от верхней камеры, делается отверстие, в которое будет устанавливаться дымоходная труба. В помещении допускаются небольшие наклоны для трубы, на улице же она должна быть строго-вертикальной. Нельзя делать трубу в горизонтальном исполнении – этой печи нужна хорошая тяга.

Видео инструкции

Простейшая печка на отработке своими руками для обогрева гаража

Сначала посмотрим кратко весь процесс по шагам, ниже будет подробное описание.

Несложной конструкции печь на отработке для гаража можете сделать своими руками из металлического корпуса огнетушителя и нагнетающего вентилятора.

Дополнительно понадобится стальная труба диаметром 50 мм. Капельный узел для подачи масла сделайте из медной трубки и маленькой канистры. Из инструментов нужна сварка, болгарка, пассатижи, молоток и рулетка.

Полное руководство изготовления своими руками печи.

1. Подготовьте материалы для работ. Используйте старый просроченный огнетушитель, предварительно разобрав и освободив его от содержимого.

Вентилятор для малогабаритной печи соберите своими руками из 3 компьютерных кулеров.

2. В нижней части боковой стенки огнетушителя отметьте отверстие под трубу диаметром 50 мм для подачи воздуха и отработки.

Нарежьте болгаркой крест-накрест лепестки, не выходя за размеченные границы круга. Чем больше сегментов нарежете, тем ровнее получится отверстие.

Лепестки у основания отрежьте от основного корпуса болгаркой. Кромку отверстия подровняйте шлифовальным кругом.

3. В верхней части боковой стенки огнетушителя с противоположной стороны отметьте и вырежьте второе отверстие аналогичного диаметра для подведения дымоходной трубы.

Возьмите небольшой патрубок диаметром 50 мм. Примерьте, чтобы кусок трубы свободно без больших зазоров входил внутрь баллона через отверстия.

4. От стальной трубы сечением 50 мм отрежьте кусок наискось. Соедините заготовки косыми срезами так, чтобы получился дымоход под углом примерно 90о для выведения через перекрытие гаража.

Длину труб рассчитайте индивидуально с учетом высоты потолка и места установки печи.

5. Зачистите болгаркой краску на корпусе огнетушителя в области прорезанных отверстий. Используя сварочный аппарат, приварите трубы.

6. Прямой отрезок трубы длиной около 500 мм приварите на нижнее отверстие. Патрубок исполнит роль канала для подачи топлива, состоящего из смеси воздуха с маслом.

Подготовленное колено дымохода приварите к верхнему отверстию на корпусе баллона.

7. На прямой нижней трубе примерно посередине приварите крепление для топливного бачка. Узел сделайте из отрезка трубы длиной 40-50 мм и двух ножек из прутка.

8. На трубе между корпусом огнетушителя и креплением топливного бачка просверлите отверстие под подачу отработки. Диаметр должен соответствовать толщине медной трубки.

9. Медную трубку изогните зигзагом так, чтобы один конец вошел в отверстие на трубе, а другой край располагался примерно по центру патрубка крепления топливного бачка.

Подготовьте емкость под отработку. Подойдет небольшая канистра, в крышку которой предварительно врежьте ниппель. Выход бачка с медной трубкой соедините при помощи шланга.

10. Чтобы из отработки получалась топливная смесь, в нижний патрубок печи нужно под давлением подавать воздух. Соберите своими руками вентилятор из 3 компьютерных кулеров.

Закрепите узел хомутом на конце трубы. Проверьте работоспособность вентилятора и мощность тяги, подав на мотор напряжение через понижающий трансформатор.

11. Приступайте к испытанию горения. Через горловину баллона, где раньше стоял механизм огнетушителя, бросьте внутрь подожженный кусок ветоши.

Для лучшего горения смочите ткань бензином. Залейте в бачок отработку. Масло самотеком пойдет через медную трубку.

В стальной трубе отработка смешается с принудительно подающимся воздухом. Попавшее в баллон топливо начнет сгорать.

12. Сразу после воспламенения топлива в баллоне горловину закройте родным механическим узлом огнетушителя, чтобы огонь не вылетал из топки в гараж. Для первого обжига печь вынесите на улицу или ставьте возле открытой двери. Обгорающая с корпуса огнетушителя краска образует много дыма.

13. Счистите с баллона обгоревшую краску щеткой по металлу. Приварите из уголка ножки для устойчивости конструкции.

Установите сделанную своими руками печку в гараже на постоянное место. Обеспечьте пожарную безопасность. Уберите легковоспламеняющиеся предметы. Сделайте отступы от стен.

Дымоход выведите через перекрытие методом удлинения трубы.

Установленная в углу гаража печь на отработке

Печка на отработке своими руками за один час
