Байпас из 3 элементов: что это такое и почему он необходим в системе отопления

Установка байпаса

Для установки байпаса необходимо пользоваться услугами специалистов, которые сделают монтаж и проверят систему на брак, дефекты и протекания.

Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран. который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором. благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Совет. Для того чтобы ввести байпас в стояк, возле насоса, нужно задействовать запорные клапаны. Устанавливать байпас лучше всего горизонтально, чтобы не было скопления воздуха.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас. нужно чтобы:

  • товар имел все необходимые сертификаты ;
  • владелец предоставил копии гигиеничного и сертификата соответствия с печатью;
  • швы в месте сварки должны быть без пор;
  • соединения с резьбой должны свободно откручиваться .

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Если шаровые вентили не используются на протяжении длительного времени, то они могут прикипеть. Для того чтобы избежать подобной ситуации их нужно периодически проворачивать .

Виды

Широкая область использования вынудила конструкторов и инженеров создавать самое разнообразное оборудование для конкретных целей. Различия между байпасами обусловлены либо видом запирающей арматуры, либо целевым предназначением.

С краном

Относятся к механической группе. Все управление таким устройством производится вручную манипуляциями с краном, располагаемым в основном в центральной части перемычки.

Допускается использование как трехходовых, так и шаровых перекрывающих устройств, на принципе действия это не отражается.

С клапаном

Байпасная линия может быть выполнена и с использованием клапана. Это уже полностью автономное от людей устройство, которое в процессе работы не регулируется.

Резина, из которой делается шарообразный клапан, придает ему избыточную плавучесть.

Подобная техника обычно используется в прямой связке с насосом, обеспечивающим циркуляцию воды. Подключение их друг к другу позволяет обеспечить одновременный запуск.

Несмотря на удобство и эргономичность автоматизированной схемы, она применима не везде. Допускается использовать подобные устройства исключительно в контурах с безупречно чистой жидкостью.

Внутри старой металлической трубы сплошь и рядом встречаются накипь, ржавчина, окалины и посторонние примеси.

При контакте с мягким клапаном они способны очень быстро вывести его из строя. А невозможность до конца открыть или закрыть ход жидкости лишит автоматический контур основного преимущества.

Радиаторный тип байпаса

С накладным термостатом или без него. Подразумевает монтаж их рядом с нагревательными батареями, что позволяет отключать такие батареи в случае необходимости.

Другой тип – насосный, устанавливается всегда рядом с перекачивающими аппаратами и, наряду с полной остановкой, дает возможность корректировать режим их работы.

Совершенно блокировать работу того или иного компонента бывает нужно, чтобы отремонтировать или заменить его.

При этом через байпас водяной поток будет проходить свободно, связывая остальные радиаторы и котел (либо части водопровода) максимально стабильно.

Также резервные системы питания приходится использовать, чтобы преодолеть объективные слабости однотрубной отопительной системы.

В ней теплоноситель неизбежно распределяется недостаточно равномерным образом.

Последовательное питание радиаторов по объективным причинам оборачивается остыванием жидкости, и уже в последних нагревательных приборах она циркулирует с очень малой эффективностью.

Но если до радиатора смонтирован байпас, проблема несколько смягчается.

Определенная доля нагретой воды добирается без потери тепла даже в самые дальние углы и идет обратным ходом спокойно. Особенно ценно такое преимущество в крайне длинных и разветвленных контурах.

Похожим образом удается регулировать тепловую отдачу радиаторов даже в двухтрубных системах.

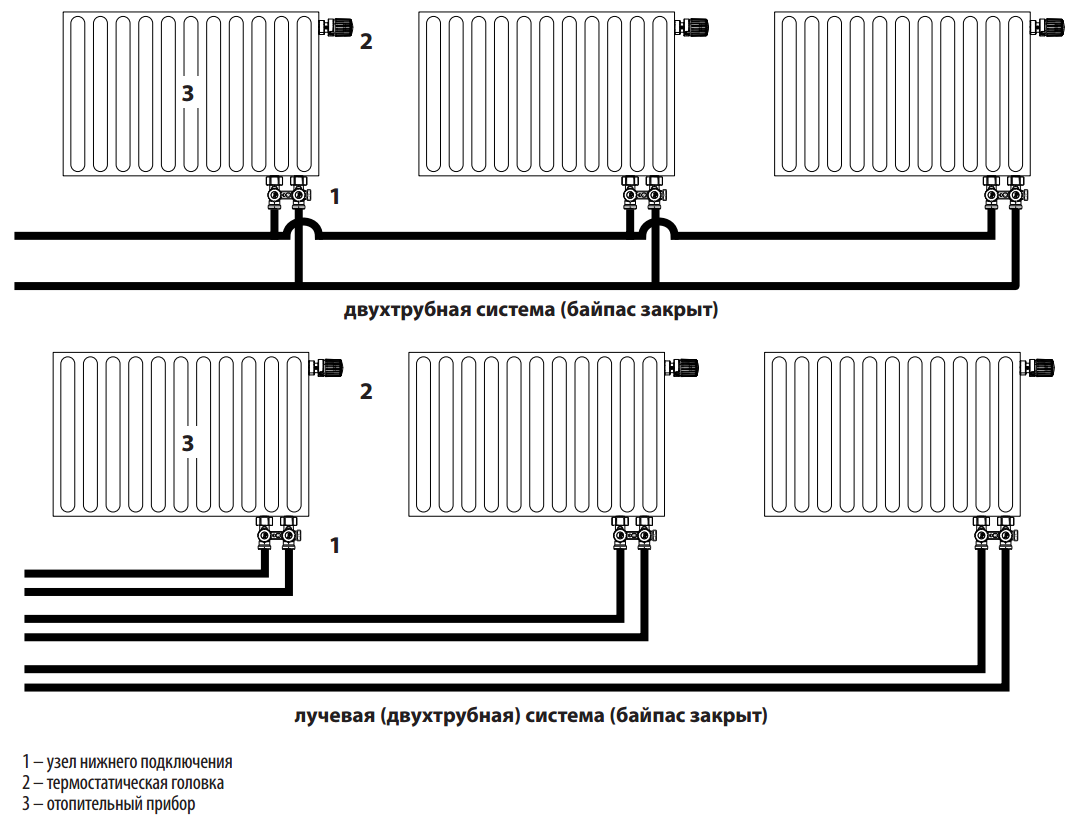

Байпас в двухтрубной системе

Все, что нужно – перекрытие крана в определенном месте.

Дальше теплоноситель станет поступать лишь на участки, где в нем есть необходимость.

Байпас ставится также в тех домах, где электропитание нестабильно. Закрытие крана, подающего жидкость через неработающий временно насос, позволяет восстановить стабильное действие системы в целом.

Да, естественная циркуляция менее эффективна, чем искусственная, но в такой ситуации выбирать не приходится.

Шаровой кран в байпасе прикрывают, когда требуется:

  • починить насос;
  • заменить его после поломки;
  • вычистить грязь из сеток фильтра.

Инжекционный

Инжекционная схема байпаса отличается небольшой величиной и разработана специально для систем, монтируемых на небольшом участке.

Клапанный тип всегда делается стандартной величины, в таком байпасе встроенный насос, фильтры и краны выставлены по прямой линии.

Формирование параллельной обводки производится в соответствии с требованиями СНиП. Эти нормативы нужно учесть при подборе комплектующих, вплоть до незначительных деталей.

Основные ошибки монтажа байпаса

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Блиц-советы

  1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
  2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
  3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
  4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
  5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
  6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Для чего нужен байпас

Байпас используется в качестве резервного пути, который требуется для надежного функционирования инженерных систем при возникновении аварийной ситуации или для проведения ремонтных работ.

–>

Он применяется:

  • при строительстве нефте- и газопроводов;
  • в системах, перекачивающих различные жидкости — в том числе, молоко и бензин;
  • в конструкциях центрального электроснабжения;
  • в водоснабжении и водоотведении;
  • в системах отопления и др.

Байпас представляет собой параллельную ветку трубопровода, монтирующуюся в ключевых местах контура. Этот отрезок трубы резервного назначения, имеющий запорно-регулирующую арматуру, предназначен для отвода транспортируемой среды из основного трубопровода и подачи ее в него же (СНиП I-2). Основное предназначение конструкции — создание параллельного потока рабочей жидкости в обход какого-либо участка коммуникаций.

Резервный трубопровод

В системах водоснабжения, как и в других конструкциях, при возникновении нештатных ситуаций возникает потребность направить перемещающуюся под давление воду по резервному пути, перекрыв аварийную трассу.

Одной из задач байпаса в системах подачи воды, является возможность использования резервного трубопровода для снятия индивидуального счетчика учета расхода воды, который нуждается в поверке или ремонте. При этом нет необходимости в отключении воды

Особенно это важно в котельных или медицинских учреждениях, где необходимо постоянное водоснабжение

  • Устанавливается байпас и на системах фильтрации, что позволяет провести плановое или аварийное обслуживание оборудования без отключения водоснабжения строения. Обводная линия может устанавливаться как на всю систему фильтров, так и на конкретный модуль.
  • Не обойтись без байпаса и в системах с установленными насосами для подачи воды, охлаждающей реакторы или доменные печи, когда нельзя отключать насосы для проведения ремонтных мероприятий. Аварийный участок перекрывают, включив насос на параллельной ветке, что обеспечивает непрерывность производственного процесса.
  • В системах водяного отопления, оснащенных циркулярными насосами, не редки сбои из-за отключения электричества. С помощью байпаса можно организовать естественную циркуляцию воды, перекрыв ее доступ к насосу и пустив по центральной отопительной трубе.

Байпас с циркуляционным насосом

  • При помощи обводной трубы можно при необходимости регулировать объем горячей воды, выступающей в роли теплоносителя, тем самым устанавливая необходимую температуру в помещении и уменьшая расходы на отопление.
  • Также байпас позволяет заменить радиатор в случае его поломки, не отключая отопления в доме. Такую же роль выполняет и перемычка, установленная перед полотенцесушителем — обеспечивает направление потока горячей воды в его обход для проведения ремонта или возможности поддержания нужной температуры теплоносителя в приборе.

Перемычка, установленная перед полотенцесушителем

Особенности применения

Чаще всего байпасы используются для таких целей:

Обслуживание отдельных приборов без остановки всей системы. Если по каким-то причинам нужно снять оборудование в системе отопления или на линии водопроводной сети, например, для его ремонта или замены, следует просто перекрыть краны входа и выхода рабочего носителя и тогда жидкость пойдет по байпасу, а вы сможете без последствий демонтировать необходимый прибор.

Байпас в системе отопления

Усовершенствование работы однотрубной схемы отопления. Главный минус однотрубной системы – неравномерное распределение теплоносителя: так как батареи здесь подключены последовательно, то по мере движения рабочая жидкость остывает и последним приборам достается уже почти холодный носитель. Чтобы этого избежать, перед каждым радиатором устанавливается байпас – благодаря ему определенная часть носителя двигается в обход батарей и в результате доходит горячей даже к дальнему прибору.

Совет. Аналогичным образом можно регулировать теплоотдачу радиаторов и в двухтрубной системе – просто перекройте кран в выбранном месте, и горячий носитель будет двигаться в те зоны, которые действительно нуждаются в обогреве.

Поддержание работы системы отопления без электропитания. Если в системе используется электрический насос, то, логично, что при отключении электропитания, он перестанет работать и остановит процесс отопления. Но байпас спасет и в этой ситуации: перекрыв подающий кран насоса и пустив ход носителя через перемычку, можно активизировать естественную циркуляцию жидкости и восстановить работоспособность системы.

Разновидности байпасов системы отопления

Довольно быстро байпасы обрели высокую популярность, что привело к необходимости модернизировать их под конкретные конструкции и проблемы. Таким образом, та самая запорная арматура применяется и на байпасе, а не только вместе с ним.

В итоге прямо сейчас эта труба-перемычка имеет три вариации. Каждая из них обладает индивидуальными нюансами как в использовании, так и в строении, а потому будет проговорена по отдельности.

Нерегулируемый обводной патрубок

Данный вариант самый простой и понятный, требующий минимальных затрат. По сути, это просто обводная линия, без каких-либо добавочных элементов. Байпас такого типа пользуется наибольшей распространенностью для подключения батарей.

Эта труба всегда открыта, что ведет к следующему: вода либо другой теплоноситель находится в свободном плавании, что исключает регулировку интенсивности потока.

Здесь также важно понимать, что в отоплении жидкость передвигается в местах с минимальными гидравлическими потерями. Это необходимо для правильного подбора диаметра, который имеет две вариации:

  1. Вертикальная разводка. Здесь байпас должен быть меньше, нежели две трубы. В противном случае теплоноситель будет автоматически уходить в него, оставляя радиатор без жидкости;
  2. Горизонтальная разводка. В данном случае ситуация отличается. Чтобы теплоноситель мог двигаться вверх, как ему и положено, диаметр байпас должен не отличаться от магистрали. При этом, патрубок, соединяющийся с батарей, обладает меньшим размером для размеренного распределения и сильного напора.

Управляемый в ручную байпас

Этот вид устройства предполагает использование шаровых кранов. Применение именно такой запорной арматуры при возведении обходного пути обусловлено их главной особенностью – они никак не влияют на гидравлическое сопротивление. Следовательно, открытые краны оставляют внутренний просвет трубопровода неизменным.

Такой байпас более удобен, поскольку предоставляет возможность контролировать количество жидкости в обводе. Например, при закрытии крана, вода полноценно будет передвигаться по главной магистрали.

Но есть нюанс: в профилактических целях шаровые краны требуют периодической прокрутки. В ином случае они прикипят и потребуется замена.

Автоматический вариант байпаса

Применяется для циркуляционного насоса. Здесь теплоноситель передвигается в направлении минимального сопротивления к байпасу. После он проходит тот же путь при возвращении, так и не поступая в батарею. Это позволяет избежать ее перегревания. Жидкость же спокойно направляется к другому радиатору.

Главной задачей этого байпаса является контроль подаваемой жидкости и температуры комнат, поскольку теплоноситель может полноценно либо отчасти отводиться от батареи. Имеются также 2 вариации устройства:

  1. С обратным клапаном. Идеально подходит для принудительной циркуляции и крайне прост в использовании, но требует исключительной чистой воды. Иначе будет быстро загрязняться и постоянно меняться;
  2. Инжекционный. Необходимый элемент – насосный узел, устанавливаемый в основной магистрали. Оба патрубка здесь участвуют в ускорении потока жидкости.

Что такое байпас

Байпасный обвод — это элемент системы отопления, который значительно облегчает процесс эксплуатации и обслуживания трубопровода. Он представляет собой отрезок трубы, который закрепляется таким образом, чтобы у теплоносителя был дополнительный маршрут для тока.

Как правило, байпасы размещаются в тех местах, где подключено какое-либо оборудование: радиаторы, котлы, насосы и так далее. При этом на отделяемое изделие устанавливаются запорные вентили. При их перекрытии теплоноситель вынужденно пойдет по альтернативному пути — через байпасный обвод.

Для чего нужен дополнительный маршрут? Тут стоит сразу сказать, что подобные обходные пути предусматриваются на однотрубной системе отопления. Принцип работы этой схемы заключается в том, что радиаторы подключаются к контуру последовательно, друг за другом. Теплоноситель, выходя из котла, должен пройти через каждый из них, чтобы дойти до самого последнего, и уже оттуда вернуться в нагревательный бак.

Но представьте, что на каком-то участке такого трубопровода возникла неполадка. Например, потекло место соединения одного из радиаторов с подающей трубой. Понятно, что самое естественное действие в такой ситуации — отключить от системы вышедшее из строя оборудование и произвести его ремонт.

Но проблема в том, что при последовательном подключении радиаторов перекрытие подачи воды в один из них автоматически отключает и все остальные, расположенные далее по контуру. И хорошо еще, если дело происходит в относительно теплое время года.

А вот посреди зимы подобные ситуации чреваты не только легким дискомфортом для проживающих в доме людей. Теплоноситель в остановленной системе отопления в условиях окружающей отрицательной температуры сначала остынет, а затем замерзнет.

Как все вы знаете, при превращении в лед вода расширяется. Поскольку это будет происходить внутри труб, эти элементы системы могут деформироваться, особенно в местах соединений. В итоге при повторном запуске отопления вы можете получить прорыв трубопровода и полное нарушение работоспособности отопления.

Понятно, что подобные ситуации лучше предотвратить, чем исправлять. И вот тут в дело вступает байпас, который может стать настоящим спасением. При отключении одного из радиаторов теплоноситель просто пойдет по байпасному обводу. Тем самым ток воды в системе не будет прекращен. А значит, и описанных выше последствий можно не бояться.

Впрочем, обходной путь может пригодиться не только при вынужденном ремонте. Иногда бывает так, что батареи отопления чрезмерно горячи. Это частая ситуация во многоквартирных домах, поскольку централизованная система не может подстроиться под каждую оттепель. В результате в квартире становится очень жарко.

Тут-то и пригождается возможность перекрыть один из радиаторов. Во-первых, при использовании байпаса, как уже говорилось выше, не будет нанесено ущерба другим батареям. Во-вторых, не будет факторов, повышающих давление внутри системы, поскольку ток теплоносителя не нарушится.

В общем, от установки байпаса сплошные плюсы

Но немаловажно знать подробно, какие бывают разновидности этого элемента, и как производится их установка в систему отопления

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

  1. Для управления применяется механическое воздействие.
  2. Нерегулируемые, статичные модели.
  3. Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

  1. Клапанный.
  2. Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

  1. Накипь.
  2. Ржавчина.
  3. Металлическая стружка.
  4. Окалины.

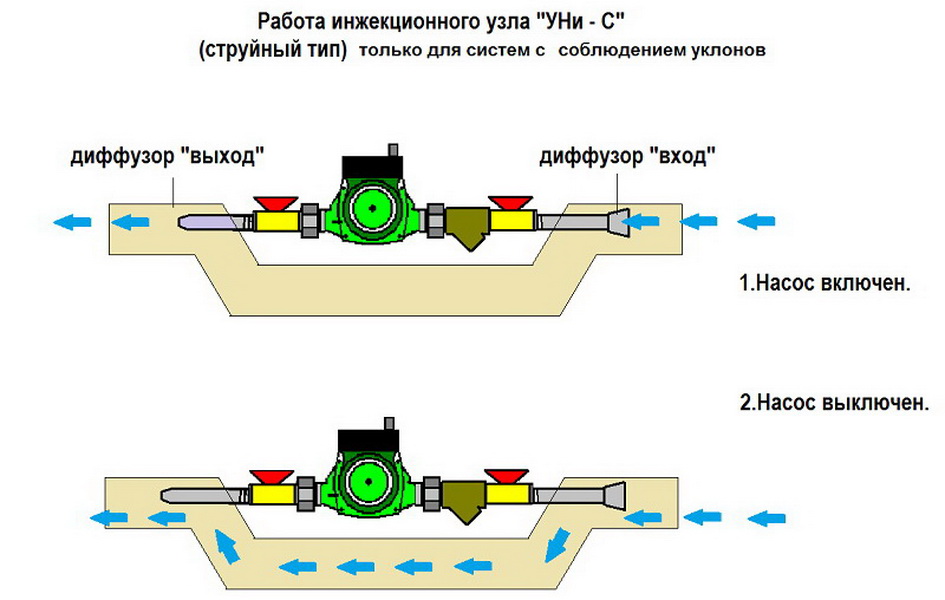

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Установка байпаса

Чтобы выполнить грамотный монтаж байпаса, следует обязательно учитывать следующие правила и нюансы:

  • диаметр перемычки должен быть уже диаметра трубы, к которой она подключается, иначе носитель попросту не будет попадать в подводящее устройство;
  • байпас должен быть максимально удален от стояка – его располагают как можно ближе к прибору, который он будет обслуживать;
  • перемычка должна располагаться горизонтально, чтобы избежать эффекта завоздушивания;
  • перед началом монтажа нужно слить весь носитель из системы.

Непосредственно установка может выполняться двумя способами.

Способы установки байпаса

Первый – посредством сварки. Сначала снимите прибор, который будет перекрывать байпас – чаще всего это батарея, поэтому будем рассматривать процесс на ее примере. Затем в наиболее удобном месте подводящей трубы сделайте отверстия по диаметру перемычки, плотно вставьте ее и приварите. Далее на резьбу, где раньше был радиатор, установите запорную арматуру. В финале приставьте батарею на новое место, подсоедините к системе и зафиксируйте кронштейнами на стене.

Второй – с помощью муфт. Тут также сначала снимите прибор. Потом на входную трубу посредством заводских муфт накрутите байпас, а на противоположных краях установите запорную арматуру. Далее перенесите крепления снятого прибора, поставьте его на новое место, подключите и зафиксируйте кронштейнами.

Как видите, на первый взгляд простейший отрезок трубы, выполняющий роль обводной перемычки, может подсобить во многих ситуациях. Байпас успешно закрывает самые различные потребности в системах водоснабжения и отопления – от поддержания работы в критические моменты до защиты оборудования, так что без его установки полноценное функционирование инженерных коммуникаций будет очень затруднено.

Типы байпасов

Обводные трубопроводы могут быть выполнены из металлопластика, полипропилена или металла.

Различаются байпасы по назначению и виду запорно-регулирующей арматуры, от которой зависит и цена приспособлений.

Вид запорной арматуры

Байпасы с обратным клапаном.

Устройство с клапаном

Эти отводы функционируют в автономном режиме, не требующем вмешательства человека. Особенно удобны такие устройства в системах с установленным циркуляционным насосом.

При достаточном давлении, оказываемом теплоносителем, происходит открывание клапана, если давление упало — он закрывается, перекрывая доступ воды.

Байпас с краном

Назначение

В быту байпасы в основном устанавливаются для:

  • возможности обслуживания отдельных приборов без отключения всей системы водоснабжения или отопления, когда для ремонта или замены оборудования достаточно перекрыть запирающие устройства и пустить воду по резервному трубопроводу;
  • повышения эффективности работы системы отопления (однотрубной);
  • устранения зависимости функционирования инженерных коммуникаций от электричества.

Что представляет собой байпас?

Байпас, или байпасный обвод – это трубопровод, который служит для организации протока теплоносителя в обход определенного участка отопительной магистрали, либо параллельно ему.

Чаще всего на этом участке установлено какое-либо оборудование. Один конец обводной трубы подключают к подводящему патрубку, второй – к отводящему.

Между байпасом и входным отверстием огибаемого прибора устанавливают запорную арматуру. Она позволяет полностью перенаправить поток воды по альтернативному пути, либо регулировать количество поступающей к устройству жидкости.

Для возможности полного отключения оборудования устанавливают кран и на отводящем патрубке – между выходным отверстием прибора и байпасом.

Галерея изображений

Фото из

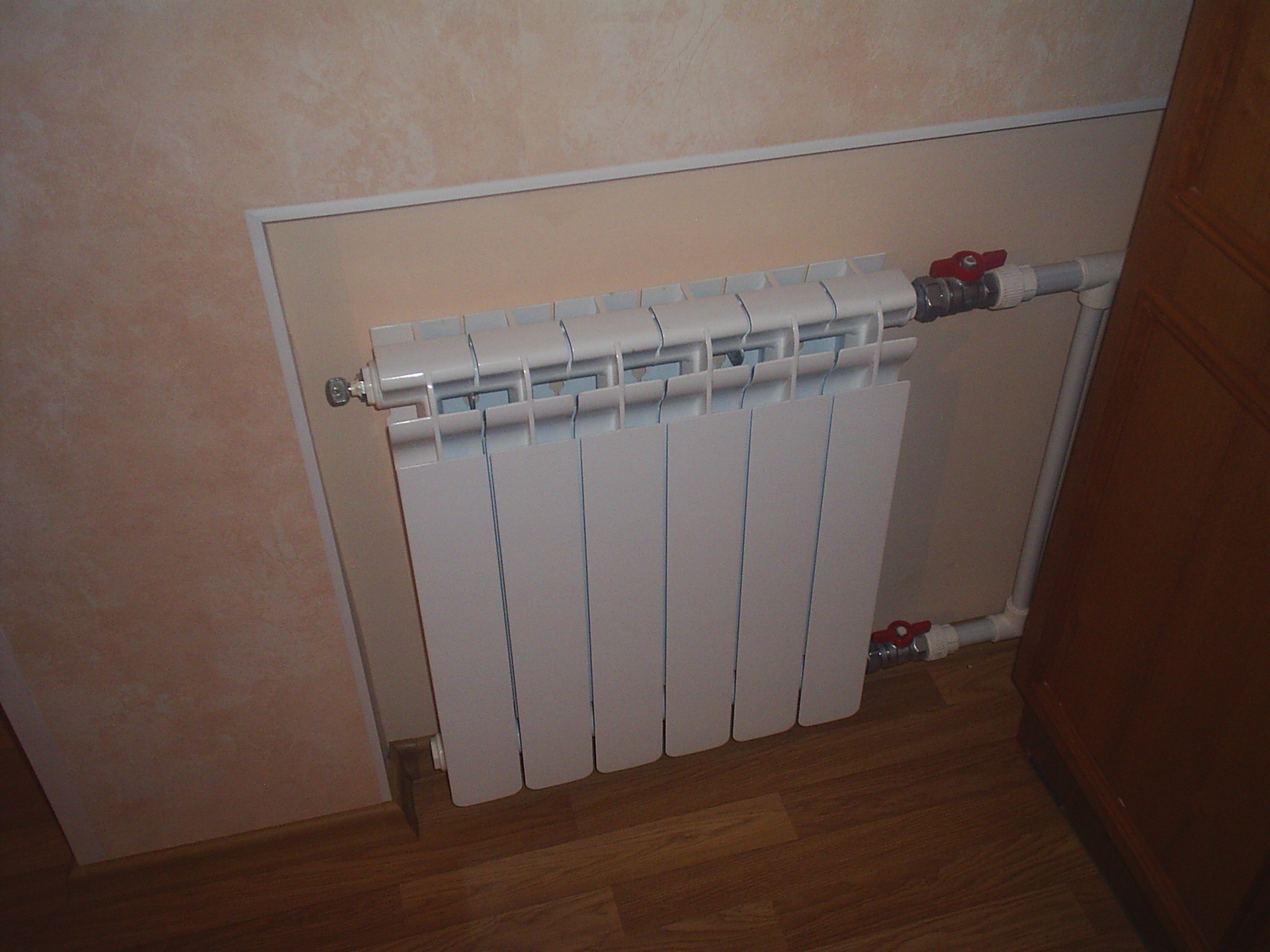

Байпас установлен перед отопительным прибором

Регулирующая ароматура и байпас

Трехходовый кран с сервоприводом

Применение байпаса в установке насоса

Импровизированный байпас для группы безопасности

Вариант установки отсекающих участков

Приспособление заводского исполнения

Обводной участок из полипропиленовых элементов

Это интересно: Печь из металла своими руками — варианты из трубы и чугунной ванны в том числе, схема, пошаговая инструкция с фото и видео

Контроль потока теплоносителя

Что такое байпас для системы отопления


Байпас возвращает переизбыток теплоносителя в магистраль стояка

Байпас – это небольшой участок трубы, смонтированный так, чтобы путь для носителя тепла проходил сквозь сам прибор и в обход агрегата. Сам термин происходит от английского слова bypass, которое переводится как «перепуск» либо «обход». Тип и строение элемента зависят от решаемой задачи, он может иметь форму трубопровода обводного типа или участка, представляющего прямую линию, которая нужна для соединения обратной и подающей магистралей. Деталь может устанавливаться:

  • на радиаторах в системах однотрубного закрытого либо открытого типа;
  • рядом с циркуляционным насосом, функционирующем в самотечной тепловой сети;
  • в качестве перемычки между обраткой и подачей, которая образует маленький циркуляционный контур;
  • в смесительных узлах.
