Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

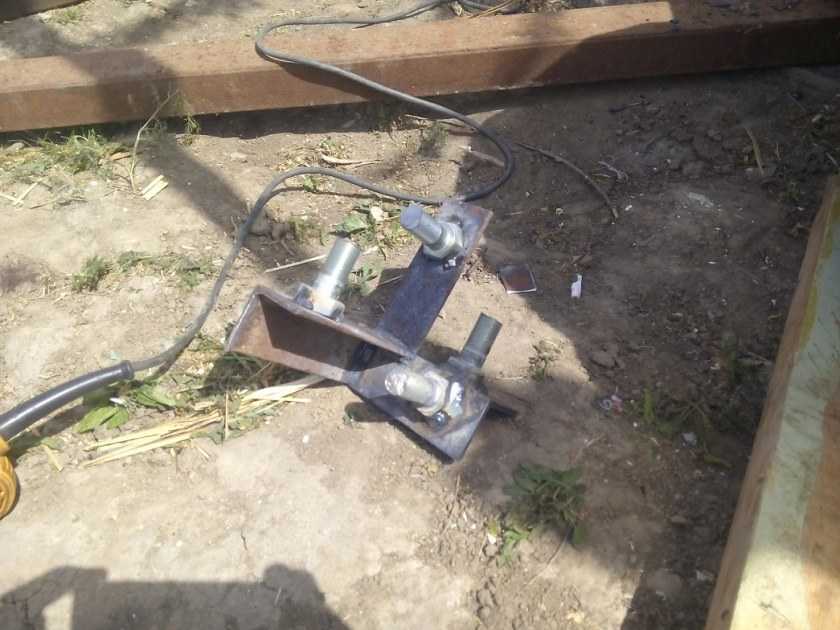

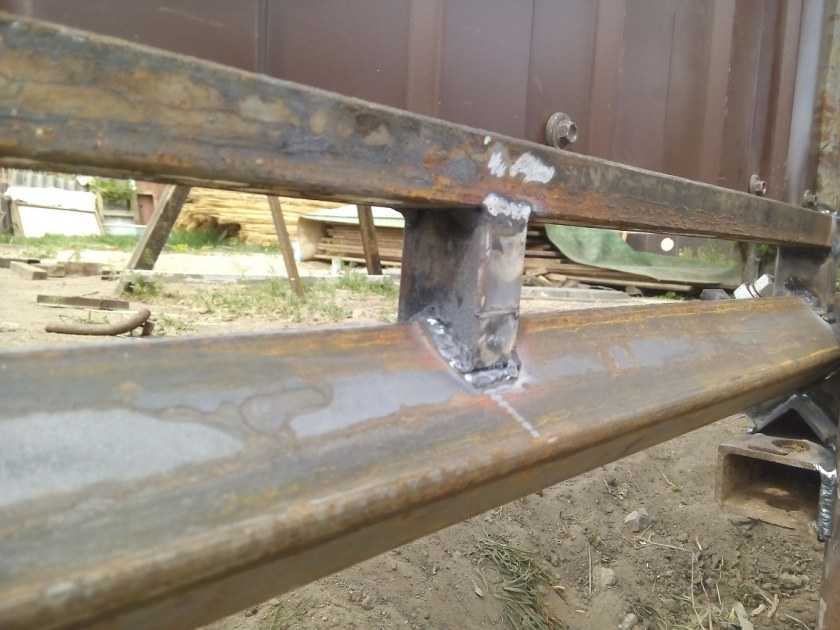

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете

Фундамент под откатные ворота длинной 4,5,6 метров. Схема, чертеж

Как правильно рассчитать размер фундамента для откатных ворот?

Чтобы правильно рассчитать размер под ваш проем длиной 3, 4, 5 или 6 метров необходимо учесть несколько нюансов. Изготовление фундамента требует соблюдения элементарных, но важных правил.

1. Глубина промерзания разных видов почвы в разных регионах Украины в сантиметрах

Глубина фундамента равна глубине промерзания грунта в вашем регионе плюс 10-15 сантиметров. Из-за влаги, которая находится в почве при морозе грунт увеличивается в объеме и поднимается вверх

Поэтому важно зацепиться ниже уровня промерзания. Чем более пористая почва, тем она лучше поглощает влагу, и менее негативно влияет на фундамент

Для большей уверенности кроме +10 см, которые мы добавляем ниже уровня промерзания можете добавить еще 5 сантиметров.

Регион

Суглинки, глины

Пылеватые и мелкие пески

Пески крупные и мелкие

Львов

70

95

105

Черновцы

70

95

105

Ивано-Франковск

70

95

105

Одесса

70

95

105

Ровно

80

105

115

Винница

80

105

115

Николаев

80

105

115

Киев

90

115

125

Черкассы

90

115

125

Днепр

90

115

125

Мариуполь

90

115

125

Чернигов

100

125

135

Полтава

100

125

135

Харьков

100

125

135

Карта нормативных глубин промерзания суглинистых грунтов

2. Длина и ширина фундамента под откатные ворота на проем разной длины:

   Длина фундамента равна половине длины проема въезда. При облегченных конструкциях до 250 кг или отсутсвия места отката допускается уменьшение длинны фундамента и противовеса конструкции на 15-20%.
   Ширина фундамента от 30-45 см (см. таблицу).

   Ширина швеллера, чем он шире тем больше места для “маневров” при выставлении кареток. Также учитывайте вынос профильной трубы 60х40, которая крепиться к закладным столбам (для монтажа полотна ворот, уловителей и роликов от качения). Для того, чтобы установить ворота на правильном растоянии от забора соблюдайте растояние от основания забора до центра швеллера 10 см. в не зависимости от ширины швеллера.

Проем ворот

Швеллер

Длина в мм

Ширина в мм

3000

18

1500

350

3500

18

1750

350

4000

18

2000

350

4500

20

2250

400

5000

20

2500

400

5500

20

2750

400

6000

20

3000

400

6500

20

3250

450

7000

20

3500

450

Для того, чтобы определить размер основания необходимо использовать данные в таблицах. Если вашего города нет в таблице смотрите на самый близкий к вам регион.

Как сделать ленточный фундамент своими руками

Схема и чертеж, фундамента откатных ворот

Закладная (швеллер) для откатных ворот, чертеж, фото

Как установить закладную

Как правильно залить фундамент

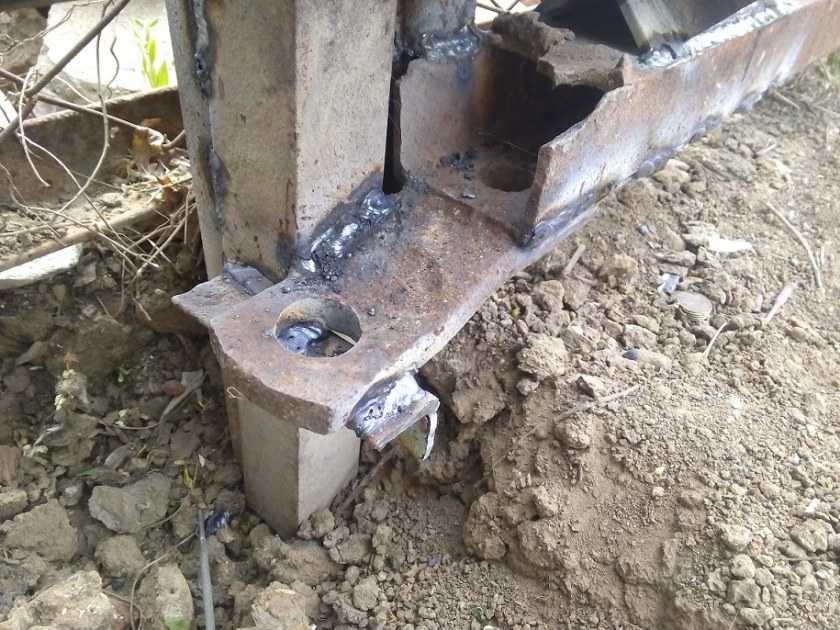

Как установить закладные для столбов ворот

Создание «скелета» конструкции

По схематическим наброскам понять как сделать откатные ворота своими руками проще. Готовый проект также поможет сэкономить на материалах. По эскизам легко просчитать все, что требуется для предстоящих манипуляций.

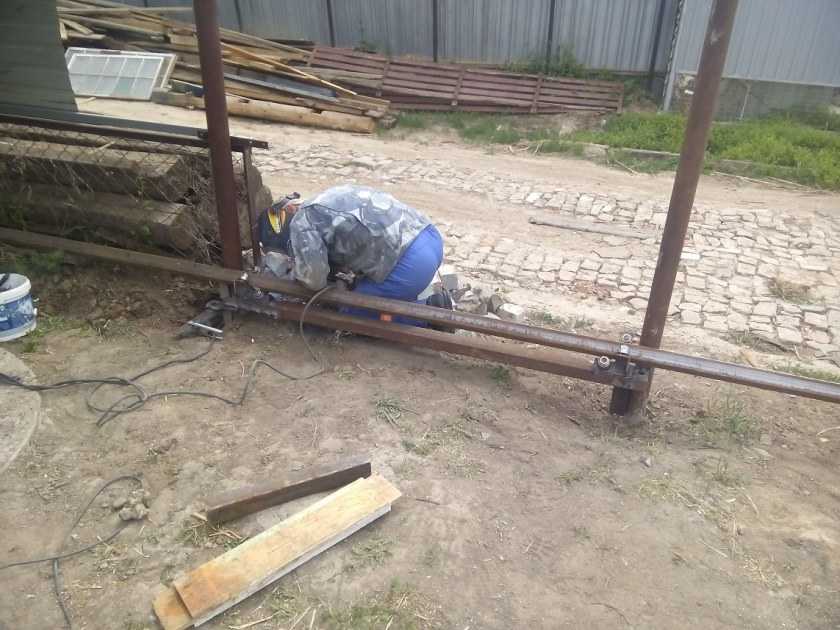

Для установки базовой части ворот понадобятся трубы из металла. Для несущей основы используют более крупные экземпляры (60×40), для внутреннего малого блока — вдвое меньше. Нужен материал с прямоугольным или квадратным сечением. Перед началом монтажа трубы очищают от ржавчины, обезжиривают, грунтуют.

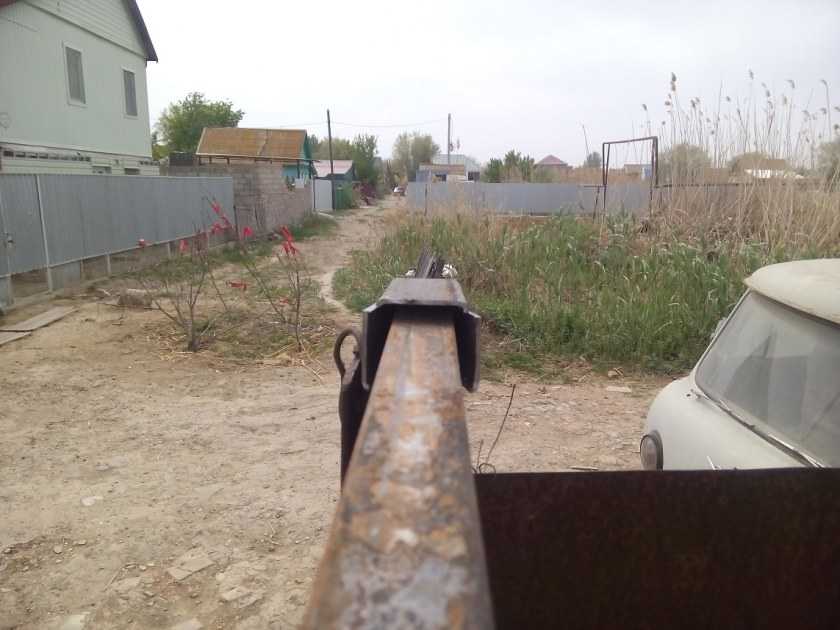

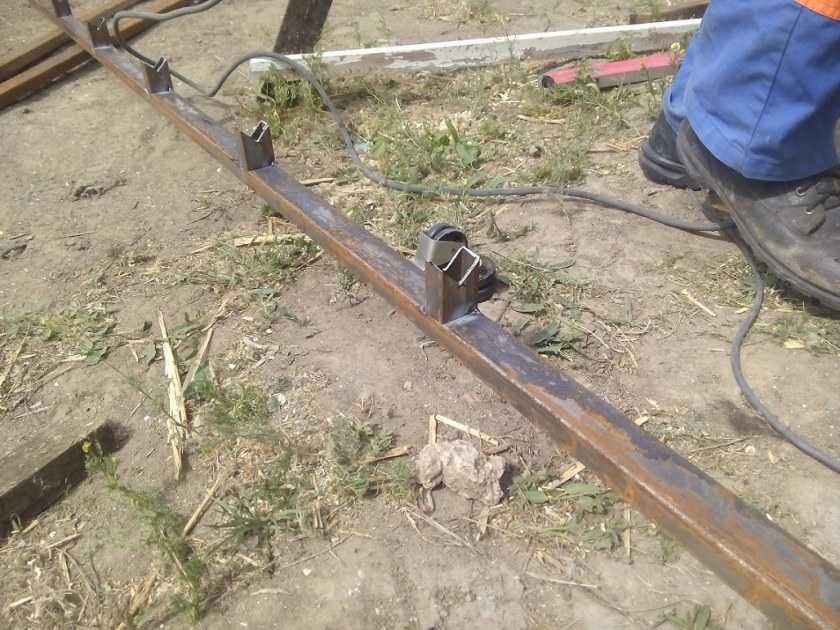

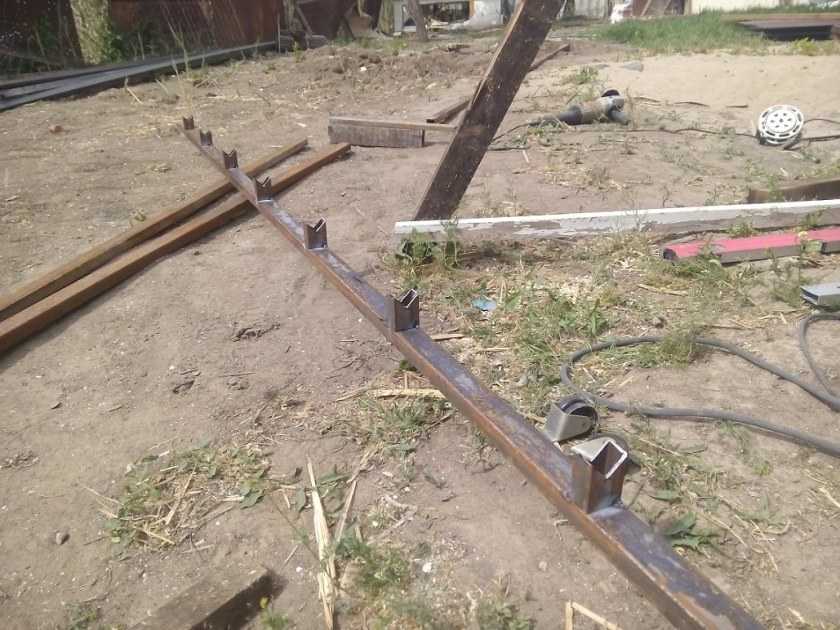

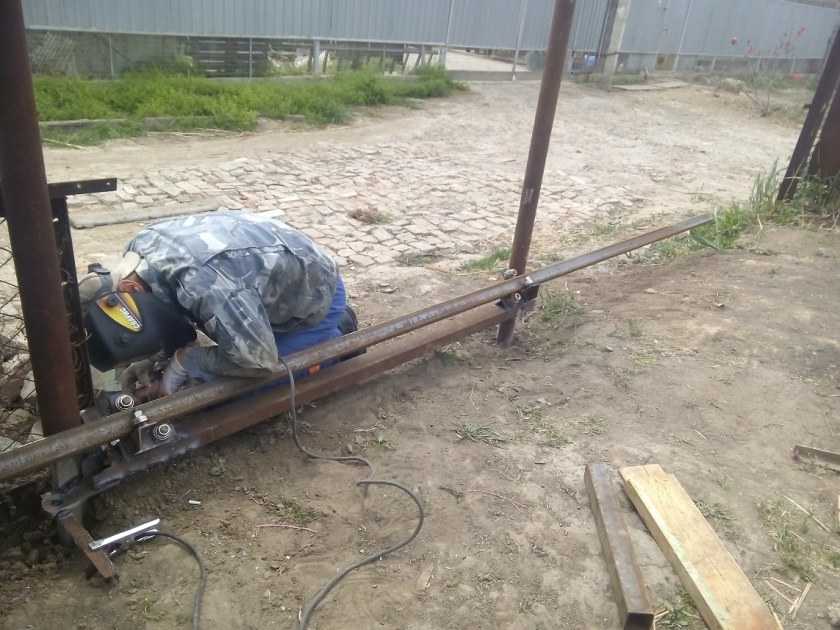

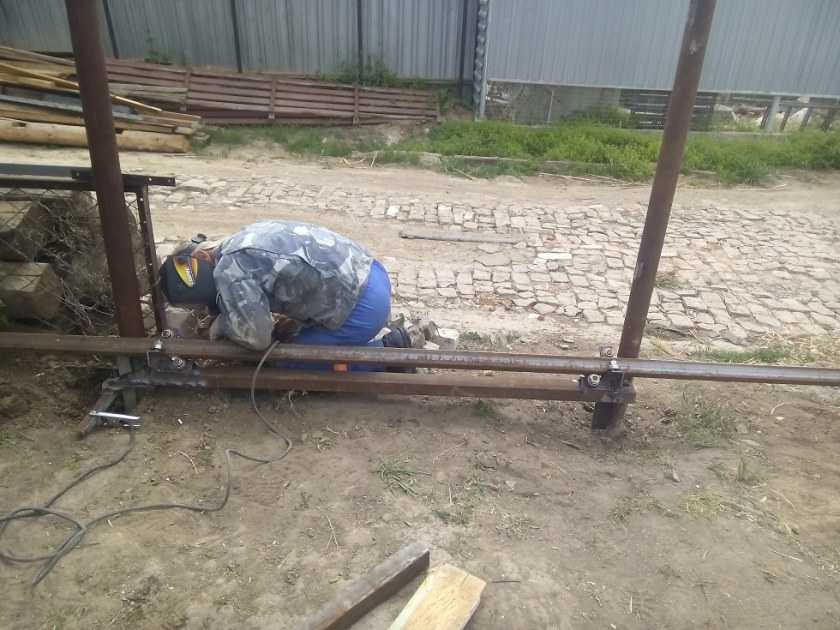

Сборка стартует с направляющего рельса. Элемент заранее готовят: укрепляют с помощью приваривания по бокам «подставки» из квадратных труб. Аналогично, но не прямым швом присоединяют нижнюю границу несущего каркаса. Здесь лучше использовать шахматную схему фиксации.

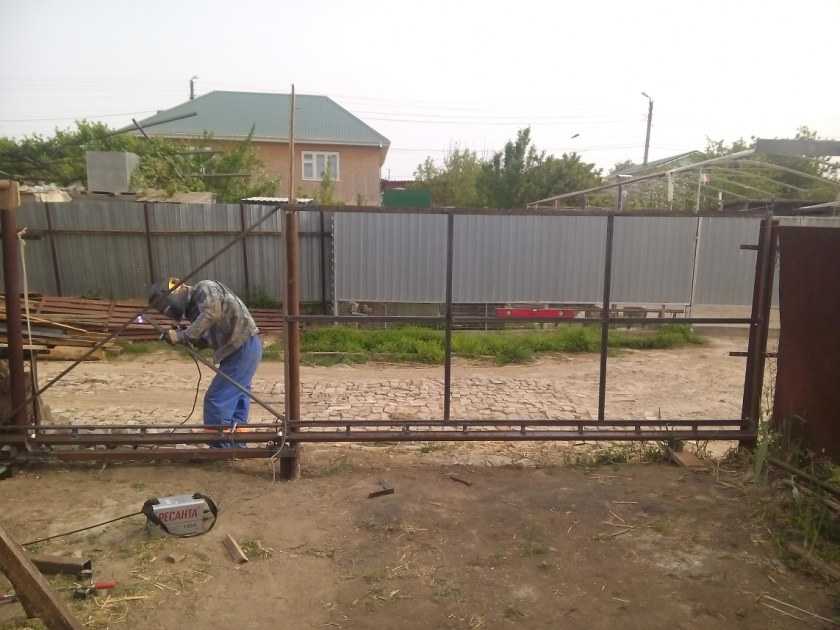

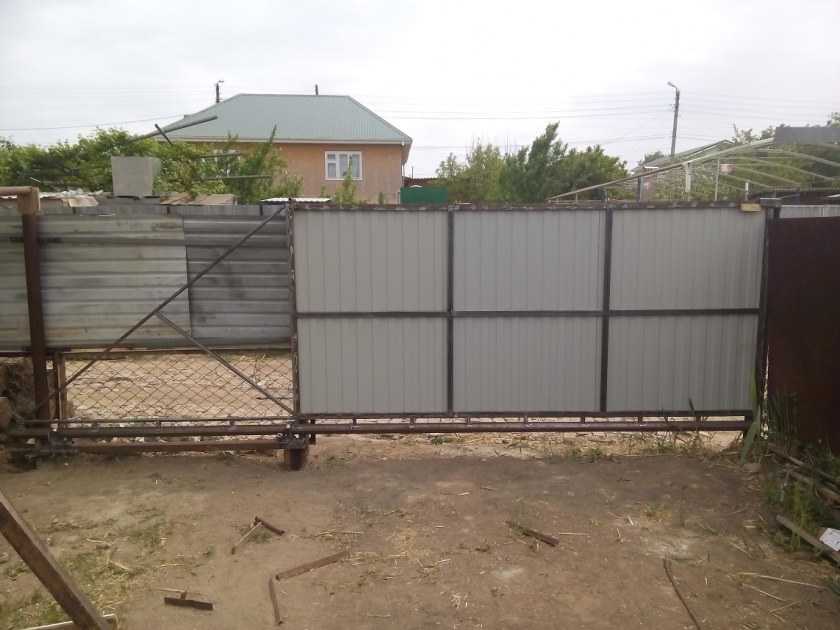

К основному каркасу приваривают трубы внутреннего контура. Они должны располагаться строго посреди. К ним впоследствии закрепляют саморезами профнастил. По завершении сварки швы зачищают, детали грунтуют, красят.

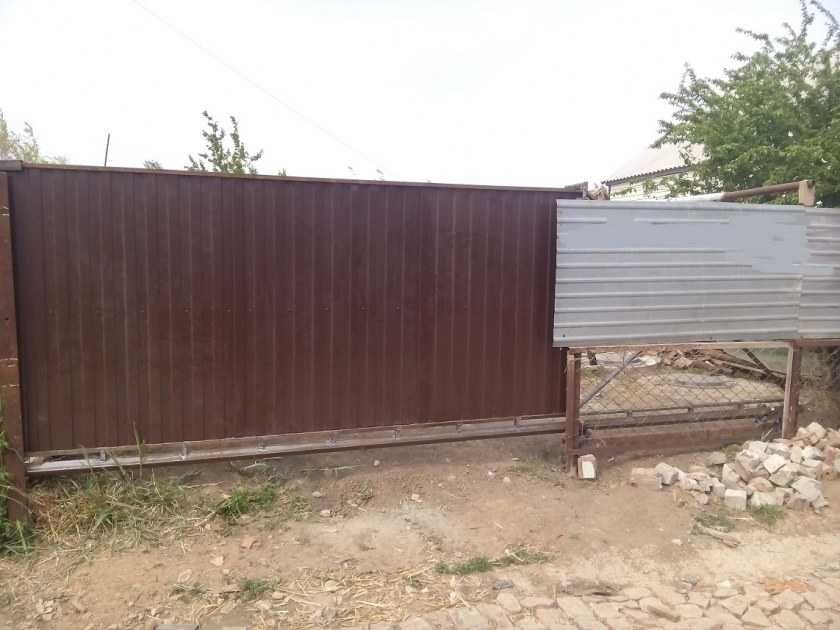

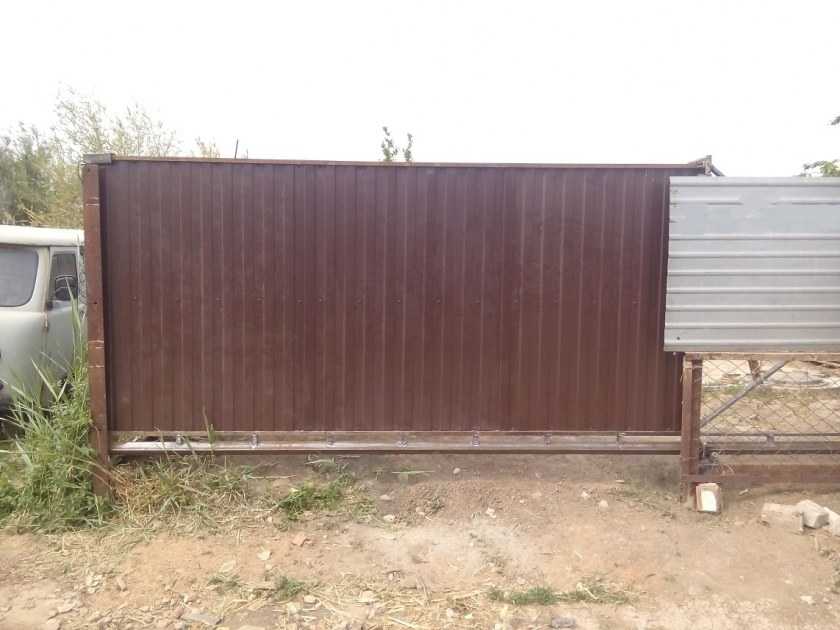

На этом выполнение ворот откатных механических на роликах своими руками не заканчивается. Из металлических труб собирают нащельники. Элементы монтируют на заранее подготовленное для этих деталей место. Осталось заняться фурнитурой.

Ограничения на установку

Схема откатных ворот

Монтаж откатных ворот консольного типа невозможен или сильно затруднен, если:

  1. Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок
  2. Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом
  3. Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ

Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.

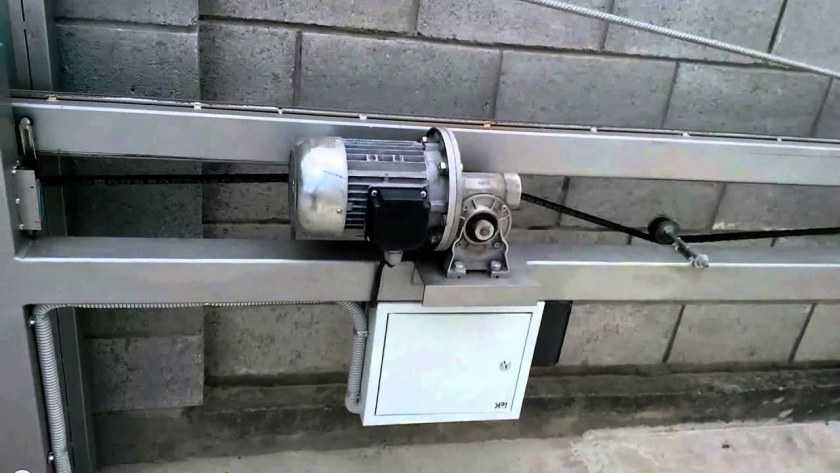

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Устройство и виды откатных ворот

Откатные ворота существуют трех видов:

  • Роликовые. Подразумевается применение роликовых опор. Такой вид наиболее прост – его легче всего изготовить.
  • Рельсовые. Устаревший тип и применяется крайне редко.
  • Подвесные. Таковые часто устанавливаются перед въездом на территорию предприятий. Механизм их устроен достаточно просто – в верхней части профиль, по нему катаются ролики (опоры). Профиль выполненный из рельсы или швеллера подбирается достаточной прочности для того чтобы надежно держать вес конструкции.

В интернете очень много информации о том, как изготовить своими руками такие ворота. Здесь не потребуются огромные навыки в области строительства, а только необходимые инструменты, имение ими работать и некоторое терпение. Из чего состоят роликовые откатные ворота, то есть их устройство:

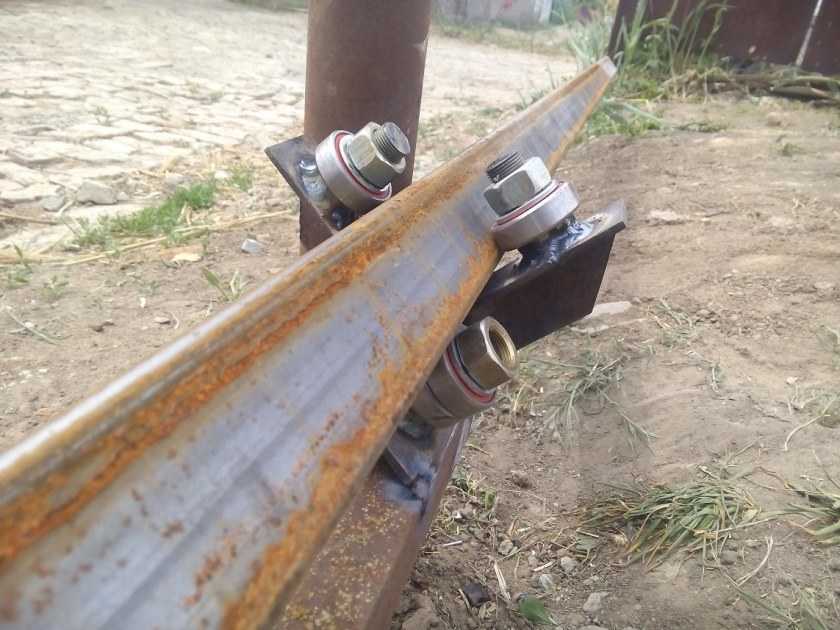

  1. Опора (тележка). На две таких устанавливают консоль.
  2. Балка направляющая. На ней вся нагрузка от веса ворот.
  3. Ловитель нижний. На нем нагрузка опорного валика, когда ворота в закрытом состоянии.

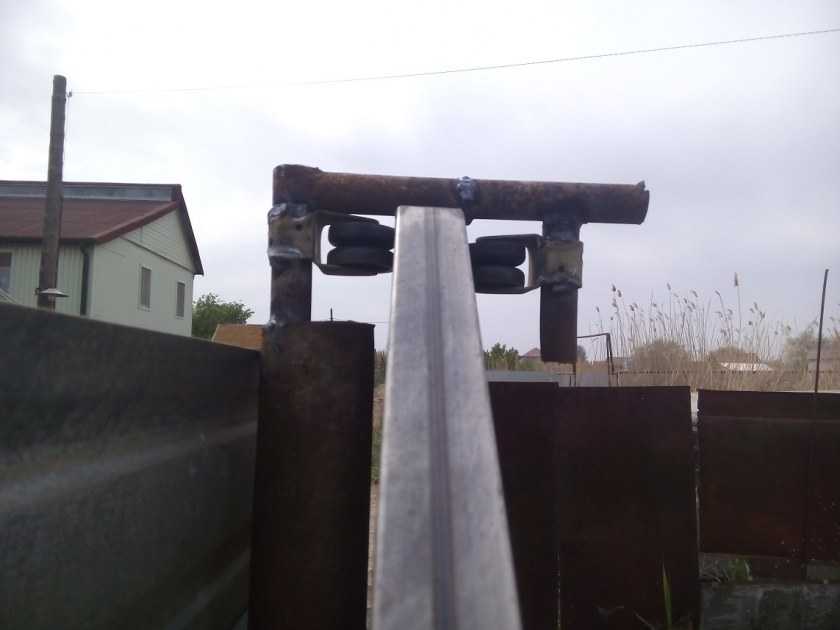

  4. Ловитель верхний. Уменьшает действие парусности всей конструкции.
  5. Ролик съемный. Служит опорой ворот в крайней точке в тот момент, когда они находятся в закрытом состоянии.
  6. Фиксатор верхний (кронштейн). Он не позволяет отклоняться в сторону створке.
  7. Подставка. Служит основой опор, по которым перемещаются створки.

С чего начать

Все начинается с обустройства фундамента, на который и будет приходиться большая часть нагрузки. В верхней части конструкции крепят опоры – по ним движется направляющая балка, она же и приваривается к створкам.

При выборе материала створок необходимо учесть влияние парусности – вся эта конструкция будет испытывать порою сильные порывы ветра. Помимо этого полотно не должно деформироваться под своим весом.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.76%

Дом из кирпича
17.65%

Бревенчатый дом
13.78%

Дом из газобетонных блоков
19.14%

Дом по канадской технологии
11.07%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
4%

Дом из пеноблоков
3.81%

Дом из сип-панелей
3.32%

Проголосовало: 3678

Практические плюсы выбранной конструкции

К преимуществам строительства сдвижных ворот своими руками следует отнести:

  1. Удобство практической эксплуатации. Раздвижные ворота на роликах, выполненные своими руками, избавят жителей дачи от необходимости вручную открывать воротную планку (во все сезоны).
  2. Большой выбор подвижной фурнитуры для оптимальной самостоятельной работы.
  3. Огромный выбор пошаговых инструкций, как сделать откатные ворота своими руками, видео-уроков, готовых чертежей и схем.

Конечно, ряд определенных недостатков всё же присутствует. Для выдвижных ворот, изготовленных своими руками, требуется освободить пространство вдоль забора, где будет скрываться панель при открытом въезде.

Стоимость расходных материалов достаточно высока, что часто ограничивает выбор владельцев и мастеров.

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Варианты конструкции откатных ворот

Особенности конструкций откатных ворот влияют на форму, размер и свойства капитального основания. В связи с этим выделяют три их основных вида:

  1. Подвесные.
  2. Рельсовые.
  3. Консольные.

Принцип действия каждого из них заключается в перемещении створки ворот параллельно забору. Отличия заключаются в особенностях крепления створки, а также прилегающих к ней механизмов и деталей.

Откатные ворота подвесной конструкции

Отличительной чертой подвесных ворот является то, что они имеют несущую балку, к которой крепится передвижное полотно. Сдвигаемая секция приводится в движение с помощью роликового механизма, прикреплённого к балке. Довольно часто такой вариант можно встретить в больших ангарах с авиатехникой, крупных складских помещениях и заводских цехах.

Неудобством этой модификации является то, что она ограничивает пространство по высоте. Для установки подвесных ворот требуются большие денежные вложения. Однако эта конструкция полностью оправдывает себя, так как является крепкой и долговечной.

В подвесной конструкции полотно ворот перемещается по балке на роликах

Откатные ворота с рельсовой системой

Откатные ворота, двигающиеся по рельсам, представляют собой наиболее простую и популярную конструкцию. Секция передвигается вдоль стены забора по установленным рельсам. Однако этот вариант нельзя назвать самым удобным, так как высота выпадающих осадков может негативно повлиять на работоспособность роликовых механизмов и рельс.

В самой популярной конструкции откатных ворот полотно перемещается по уложенным в земле рельсам

Откатные ворота с консольной системой

Лучше всего использовать конструкцию, оснащённую специальными консолями, направляющими движение полотна. В этом случае выдвигаемая секция не касается земли, удерживаясь каркасной системой. Эти элементы прикрепляются к металлической балке, установленной на фундаменте около проёма. Для консольных откатных ворот в открытом состоянии требуется в полтора-два раза больше места, чем в предыдущих вариантах.

В консольной системе полотно ворот закреплено в жёстком каркасе и находится на удобной для преодоления снежного покрова высоте

Деревянные ворота на металлическом каркасе

Рисунок 1. Чертеж деревянных ворот.

Как выглядит комбинированная конструкция, показано на схеме (рис. 1). Вначале изготовим такое сооружение, такой проект наиболее прост в реализации, особенно для человека, умеющего обращаться со сварочным аппаратом.

Для строительства ворот вы можете воспользоваться представленной схемой. Возможно, вам придется внести в нее некоторые изменения, касающиеся высоты конструкции и ширины створок. Начинать работу с замеров и составления чертежа нужно не только для того, чтобы качественно ее выполнить, но и для приобретения нужного количества расходных материалов:

  • профильных труб 80 х 80 мм для столбов;
  • профильных труб 40 х 40 (40 х 20) мм для рам створок и укосин;
  • досок 100 х 25 мм для обшивки полотна ворот и калитки;
  • шариковых петель сечением не менее 25 мм;
  • саморезов по металлу;
  • запорной фурнитуры;
  • стальных пластин для заглушек на торцы столбов;
  • цемента, песка и щебня;
  • различных пропиток для обработки металла и древесины.

Еще вам понадобятся :

  • шлифмашинка;
  • сварочный аппарат;
  • электролобзик (ножовка, циркулярная пила);
  • дрель-шуруповерт;
  • угольник;
  • уровень;
  • отвес;
  • рулетка;
  • лопата или бур.

План монтажа деревянных ворот и калитки.

Отметьте места установки опор и выкопайте или пробурите ямы. Диаметр котлованов должен быть больше сечения труб не менее чем на 20 см. Столбы необходимо вкапывать в грунт не менее чем на 1/3 длины. В ямы засыпается подушка из песка и щебня. Ее толщина — 10-15 см. Подсыпка трамбуется и пропитывается водой. В котлованы устанавливаются столбы, но перед вкапыванием их следует:

  • заглушить по торцам (нижняя заглушка должна быть больше сечения трубы);
  • очистить от ржавчины;
  • обработать антикоррозийным составом;
  • покрыть нижнюю треть столба битумной мастикой.

Опоры устанавливаются по уровню или отвесу. В ямы закладывается арматура и заливается бетон. Пока он застывает, изготавливаются рамы ворот и калитки.

Изготовление и навешивание створок

Торцы профильных труб обрезаются под прямым углом или углом в 45°. Стойки и горизонтальные перемычки собираются воедино на плоской поверхности. Угольником проверяется, насколько правильно собраны створки (более точно качество сборки проверяется рулеткой, которой измеряются диагонали конструкции). Вертикальные и горизонтальные элементы каркаса окончательно свариваются. Вырезаются укосины и также привариваются к рамам. Установка створок и калитки ведется только через 2 недели после заливки котлованов под опорами бетоном.

Ограничитель-фиксатор открытого положения ворот: 1 – стойка, 2 – защелка, 3 – рама створки.

Перед навешиванием петель все каркасы следует надежно зафиксировать между столбами. После этого размечаются места установки навесов. Затем они привариваются к опорам и рамам. На створках и калитке монтируется запорная фурнитура. Все конструкции очищаются от заусенцев, окалины, ржавчины и покрываются антикоррозийным составом, грунтовкой и краской.

Теперь рамы остается обшить оструганными досками. Следует знать, что качественно сделать деревянные ворота не получится, если древесина не будет предварительно высушена в недоступном для прямого солнечного света месте (время просушки досок составляет 1,5-2 недели). После просушки и обрезки по размерам вагонка последовательно пропитывается антисептиком и антипиреном.

Перед вкручиванием крепежа в досках делаются отверстия. После ввинчивания саморезов они обрабатываются антисептиком. Доски не нужно укладывать вплотную друг к другу. Нужно оставлять небольшой зазор между ними, чтобы обеспечить компенсацию расширения. Равный промежуток между элементами обшивки получится, если между ними прокладывать планки одинаковой толщины. После ее монтажа древесина покрывается краской или лаком.

Форма обшивки ворот совсем не обязательно должна быть прямоугольной. Кроме того, доски можно поместить внутрь стальной рамы из профтруб или уголков. Опорные столбы можно облицевать кирпичом. В этом случае к ним привариваются закладные, к которым при установке ворот будут крепиться петли. Под кирпичные столбы нужно строить фундамент, а полость внутри кладки заполняется бетоном.

Типы (виды) откатных ворот

Все откатные ворота можно разделить на несколько видов, которые конструктивно отличаются друг от друга:

Подвесные откатные ворота. Эта тяжелая, но надежная конструкция получила широкое распространение еще в советские времена. Как рассчитать ворота с калиткой? Полотно на роликовых тележках крепится на балку, расположенную над проездом на высоте 4–5 метров.

Недостаток подвесных ворот – ограничения въезда по высоте.

Консольные откатные ворота. Такие ворота лучше всего подходят для российского климата и условий. Они не предполагают размещения балок над проездом и рельсов под створками. Ни пыль, ни снежные заносы не выведут такие ворота из строя.

Полотно консольных откатных ворот крепится к балке, которая посредством роликовых тележек зафиксирована на солидном фундаменте, расположенном сбоку от проема.

Откатные ворота на винтовых сваях. Они очень просты в монтаже — в качестве несущих конструкций используются металлические сваи, они закручиваются в землю на глубину не менее 1, 5 м (глубина промерзания земли). Такие конструкции надежны и долговечны, а их установка занимает от 1 до 3 дней.

Механические откатные ворота. Их придется открывать и закрывать вручную. Это не очень удобно. Однако такой вариант обойдется значительно дешевле автоматического.

Подходящий выбор для дач или загородных домов, которыми пользуются не слишком часто.

Автоматические откатные ворота. Автоматические ворота с электроприводом и ПДУ открываются “самостоятельно”, хозяину достаточно лишь нажать кнопку. Это предпочтительный вариант для постоянного использования.

Типы конструкций

Конструктивно откатные ворота подразделяются на консольные (полотно ворот двигается по верхней направляющей) и монорельсовые (створка скользит по рельсу, расположенному над уровнем грунта).

Монорельсовые вороты рекомендованы в следующих случаях:

  • мягкий климат без значительных зимних осадков;
  • необходимость проезда негабаритных автомобилей или спецтехники, которым может помешать консоль.

При проезде через такие ворота придется смириться с помехой при переезде через рельс, расположенный чуть выше отметки «0».

Консольные ворота лучше защищены от осадков, и для регионов со снежными зимами, их конструкция предпочтительней.

Створ ворот может перемещаться вручную или автоматически. Вопрос выбора из этих вариантов — в цене и требованиях к комфорту владельца автотранспорта. Дополнительное удобство создаёт оборудование калитки в полотне, снабженной собственным запирающим устройством. Также ворота отличаются способом обшивки:

  • профнастил (одно- и двухсторонняя обшивка);
  • прокат — лист или пруток;
  • кованый металл;
  • пиломатериалы.

Перед выбором обшивки следует учесть, что материалы имеют различную массу. Чем больше вес обшивки, тем более металлоёмкой должна быть рама створки, выше мощность привода, дороже фурнитура и двигатель. Наиболее лёгкой является обшивка профнастилом, особенно односторонняя. Вес полотна из стального листа зависит от его толщины, но слишком тонкий прокат использовать не рекомендуется. Обшивка деревом может оказаться достаточно массивной из-за толщины материала. Конструкции из сварного прутка или ажурные кованые могут быть не слишком тяжелыми, но в этом случае участок остаётся на виду у прохожих, что не всем нравится. Полотно из ковки с подложкой — самое тяжелое. Для передвижения такой массы могут потребоваться промышленные фурнитура и привод.

Особенности сдвижных конструкций

Существует несколько видов ворот, где открывание осуществляется путем бокового смещения полотна, в том числе:

  1. Подвесные. Представляют собой мощную конструкцию, высота которой позволяет проезжать как легковым, так и грузовым автомобилям. Рама должна выдержать вес полотна, парусность, частое открывание и закрытие полотен, подвешенных на усиленных роликах. Для придания прочности нижнюю часть рамы погружают в землю, бетонируют с обязательным армированием.
  2. Консольные. Не ограничивают проем для проезда автотранспорта. Они подвешены на направляющих рельсах с помощью роликов. При любом положении полотна нагрузка сосредоточена на рамной системе, расположенной на одной из сторон проемов. Для придания прочности при диагональных нагрузках открытого полотна необходимо оборудование технологически прочного фундамента.
  3. Рельсовые. Работа ворот представлена простым перемещением по направляющим рельсам, установленным под воротами. Для обеспечения направленного перемещения при нагрузке непосредственно на опору необходимо прочное бетонное основание.

Откатные конструкции подвесного и консольного типа

Учитывая конструктивные особенности каждого из вариантов, можно сделать вывод, что сдвижные ворота или откатные ворота, возведенные без фундамента, не смогут обеспечить выполнение возложенных на них функций.

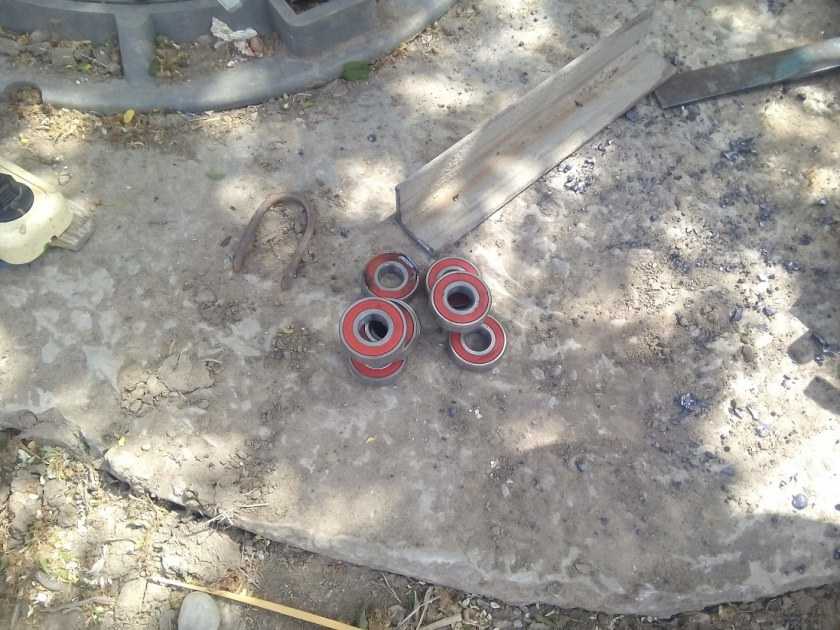

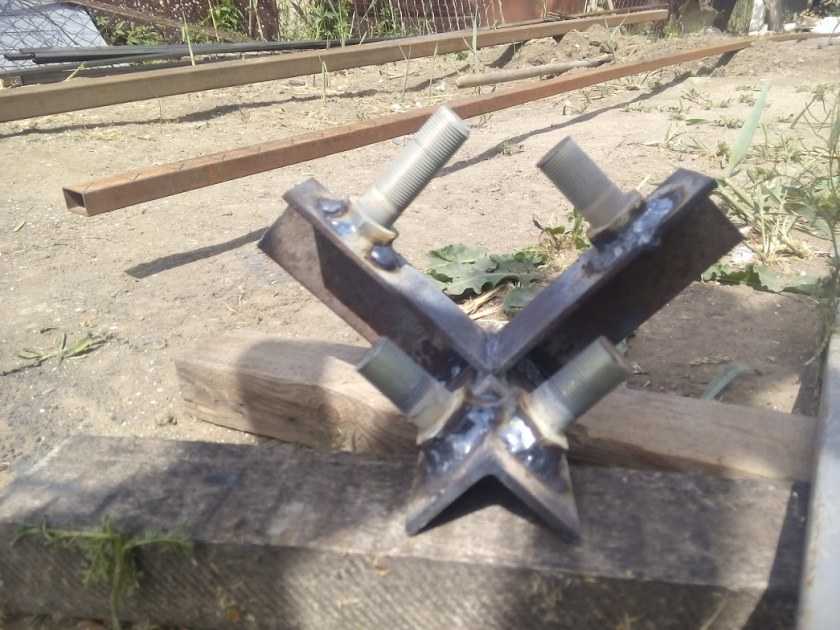

Выбор комплектующих

Надежная и безотказная работа таких ворот впрямую зависит от выбора комплектующих.

Современный рынок изобилует огромным количеством запчастей. Из них можно собрать сдвижные ворота самому. Нужно в своем выборе базироваться на следующие показатели:

  • Ширина проема для ворот.
  • Высота створок.
  • Суммарный вес всей конструкции.

Кроме того подбор комплектующих можно осуществить, пользуясь специальными программами, которые есть на сайтах фирм-производителей.

С особым вниманием нужно отнестись к изготовлению тех ворот, где ширина проема более пяти метров. В этом частном случае нагрузка будет превышать 600 кг., следовательно, потребуется усиленный набор комплектующих, которые предназначены для больших нагрузок

Если принято решение собрать откатные ворота самостоятельно, то это можно сделать, используя чертежи, фото- и видеоматериалы, не забывая о правильном подборе деталей. Нужно рассчитать нагрузку по максимуму, а потом уже подобрать нужные детали от того производителя, который внушает потребителю доверие.

Было бы наивным, купить запчасти, базируясь на сомнительной рекламе на этот товар. Лучший вариант – справиться об этом у тех людей, которые собрали такие ворота несколько лет назад и с успехом и без проблем ими пользуются.

Неплохим вариантом будет и изучение отзывов, а также и переписка на тематических форумах. Популярные компании, продающие наборы, предназначенных для монтажа ворот:

  1. Ролтэк МИКРО.
  2. Ролтэк ЭКО.
  3. Alutech.

Еще было бы неплохо, при выборе деталей, имея на руках готовые расчеты, обратиться за помощью к специалистам с многолетним опытом. Это один из самых разумных вариантов, и если ему следовать, то можно не только сэкономить драгоценное время, но и приобрести именно те комплектующие, которые понадобятся для сборки ворот, не жалея впоследствии о своем неудачном выборе.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
