Особенности устройства электропитания в гараже
Прежде чем решить, какое освещение сделать в гараже, необходимо познакомиться с его особенностями.
К ним относятся:
- Гараж — это сооружение с повышенной пожароопасностью. В нем почти всегда хранятся горючие, вещества, которые могут очень быстро воспламеняться, а любая искра привести к возникновению пожара. Искрение электропроводки, чаще всего, возникает в соединительных местах. Чем их больше, тем выше вероятность возникновения пожара. В этом случае не стоит использовать многочисленные удлинители и переноски, при устройстве электропитания в гараже.
- В таком помещении и устроенном в нем погребе (см. Погреб в гараже: как сделать в разных вариантах), практически постоянно сохраняется повышенная влажность. При недостаточном утеплении помещения в холодное время года будет образовываться конденсат, что несовместимо с электричеством.
- уменьшает потребление электроэнергии;
- улучшает условия выполнения различных работ;
- размещение розеток и выключателей в главных рабочих зонах, помогает улучшить эргономику гаражного помещения.
При выполнении ремонтно-профилактических операций достаточно часто возникает потребность подключения оборудования, имеющего большую потребляемую мощность. Эти нагрузки должна выдерживать проводка в гараже.
Какие основные типы проводки в гараже
От мощности оборудования, планируемого подключать, может понадобиться устройство таких типов электропроводки:
- Однофазная. Это более распространенный вариант питания электросети. По действующим стандартам и нормам, потребляемая мощность в сети для таких линий электропитания не превышает 11 КВт, что вполне достаточно для выполнения большинства работ с подключением наиболее часто используемых агрегатов.
- Трехфазная. Может понадобиться для подключения энергоемкого оборудования, которым может быть сварочный аппарат и другие устройства. Для кооперативных гаражей есть возможность устроить трехфазное электропитание, а при строительстве самостоятельного гаража придется обратиться в Энергосбыт.
При этом необходимо подать и согласовать такие документы:
- Заявление на возможность увеличения мощности линии электропитания.
- Заключить договор на установку счетчика с тремя фазами.
- Заключить договор на его тарификацию.
При любой схеме проводки в гараже должны быть включены:
- Счетчик, учитывающий расход электроэнергии.
- Силовые автоматы.
- Розетки.
- Выключатели для комфортной работы в главных рабочих зонах гаража.
Как подобрать оптимальную схему освещения гаража
Существует несколько критериев, по которым следует выбирать источники света:
- В гараже свет должен освещать равномерно все пространство помещения. В этом случае облегчается парковка автомобиля, комфортнее становится его обслуживание. Решить такие задачи помогает устройство общего освещения, а в отдельных местах, таких как область моторного отсека или рабочего стола, следует предусмотреть установку локальных источников света.
- Освещение в гараже должно быть экономным. При его частом использовании имеет смысл, при разработке схемы освещения помещения, предусмотреть монтаж ламп, которые способны сберегать электроэнергию.
- Устройство схемы освещения гаража должно быть модульным с возможностью использовать его лишь в требуемых зонах или для всего помещения.
При обустройстве света в гараже своими руками могут использоваться несколько возможных вариантов:
Применение в гараже ламп накаливания. Это самый популярный вариант. Его основными достоинствами являются:
- простота монтажа;
- доступная цена;
- неприхотливость.
К недостаткам можно отнести:
- сравнительно короткий срок службы ламп;
- неравномерность потока света;
- достаточно большое потребление энергии.
Лампы накаливания в гараже
Освещение в гараже своими руками с использованием люминесцентных ламп. Это удачный вариант устройства света в гараже. Лампы:
- экономичны;
- световой поток рассеивают равномерно;
- долговечны.
Недостатком ламп является большое влияние на них температуры. Иногда при ее отрицательной величине в помещении, они не загораются, что требует хорошего отопления в гараже.
Применение экономичных энергосберегающих ламп – наиболее выгодное освещение в гараж. Его преимущества:
- могут работать при любой температуре;
- мало потребляют электроэнергии;
- долговечны.

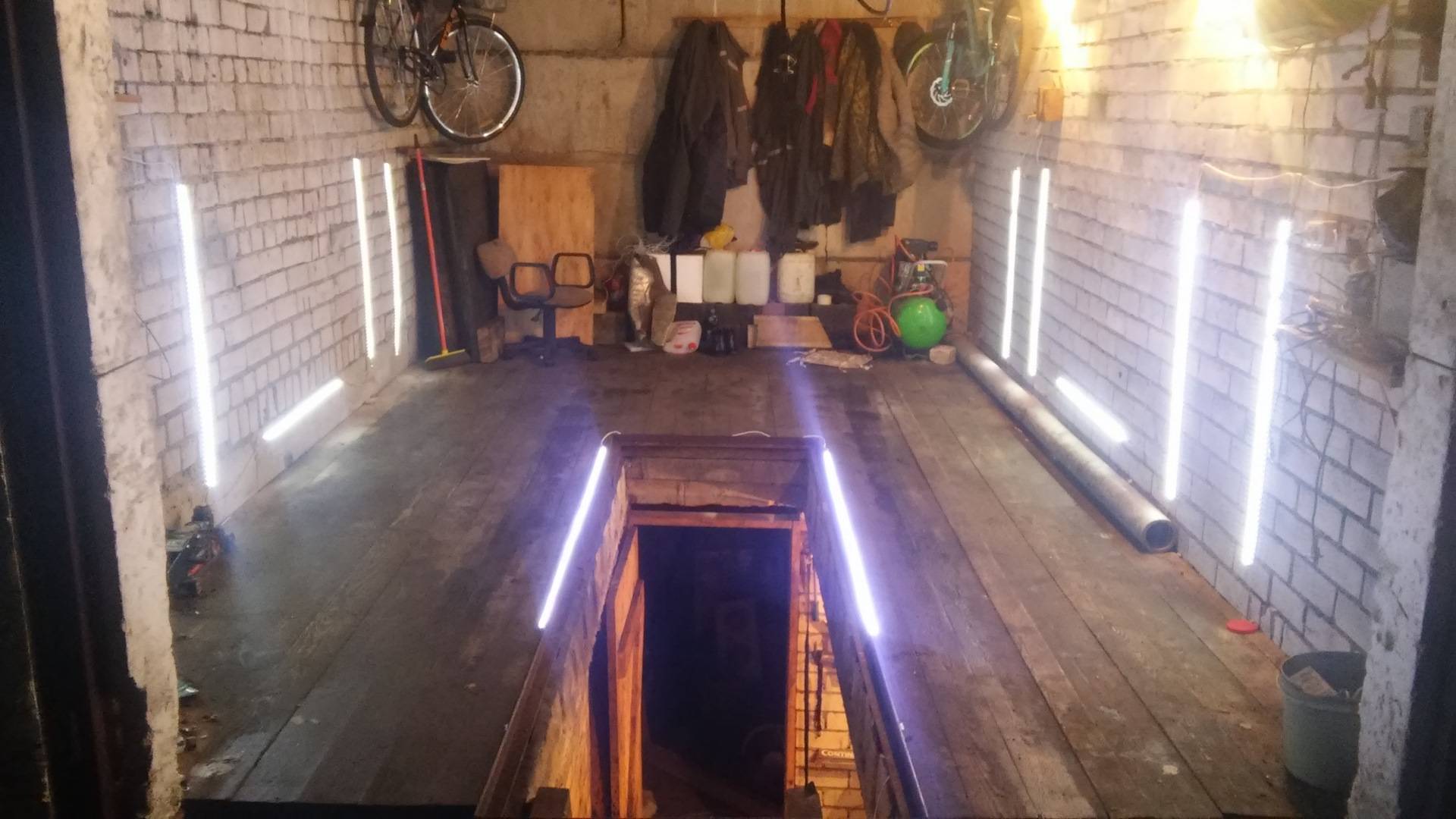

Гаражное освещение светодиодами, как показано на фото. Это редко используемый вариант. Чаще всего его устраивают как автономное освещение в гараже. К плюсам таких ламп относятся:
- образование хорошего светового потока;
- не большое потребление энергии.
Недостаток — большие первоначальные затраты.
Устройство светодиодного освещения
Как изготовить
От стандартного сооружения, такая конструкция будет отличаться наличием проектора и множества отверстий в плоскости потолка.
Сооружение каркаса для покрытия и монтаж основных его деталей, можно опустить, они подробно описаны в других статьях, а здесь, стоит рассказать, о том, что конкретно, будет отличаться от стандартного монтажа.
Прежде всего, это установка проектора. Его нужно закрепить на бетонном основании так, чтобы к нему можно было подобраться, при необходимости. Поэтому, в покрытии необходимо предусмотреть технологический люк или отверстие, через которое можно будет осуществить доступ к аппарату.
Второй вариант – установить проектор вне закрытого ГКЛ пространства, но тогда потребуется завести за плоскость покрытия пучок из оптических нитей. Какой вариант удобнее, тот и выбирайте.

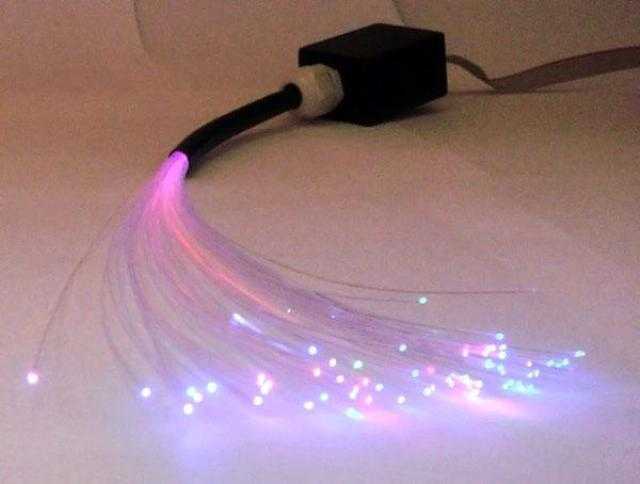

В листах гипсокартона, которыми будет обшиваться вся конструкция, необходимо просверлить столько отверстий, сколько нужно получить «звезд» на поверхности.
Отверстия должны быть 1,5 – 2 миллиметра в диаметре. В каждое из них, предстоит вклеить от 1 до 3 нитей оптоволокна.
Сколько нитей вставить в каждое отверстие, решать тому, кто занимается оформлением. Большее их число даст более яркое свечение, а если нитей будет меньше, то и светиться такой пучок будет не столь ярко.
Сверлить дырки лучше всего, по заранее придуманному шаблону или рисунку. Так можно добиться наиболее эффектного вида. На плоскость его можно перенести при помощи кальки или нарисовать его прямо на покрытии.
Когда все световоды вклеены, их нужно аккуратно сгруппировать, не перегибая отдельные волокна. Все получившиеся пучки, необходимо будет подключить к проектору позже.
Пока же, нужно закрепить на каркасе все гипсовые листы с вклеенными волокнами. Когда с этим будет покончено, можно собрать все оптоволоконные пучки в один, и присоединить к проектору. Здесь уже пригодится ревизионный люк, о котором говорилось в самом начале.
Листы гипсокартона обрабатываются, как и в обычной конструкции. То есть все швы заделываются, а сама плоскость потолка окрашивается или шпаклюется финишной шпаклевкой.
Далее на потолке либо рисуется, либо наклеивается изображение темного фона, на котором будут светиться рукотворные звезды. После этого, можно включать свое личное «звездное небо» и наслаждаться.
Можно создать нечто подобное и в случаях с натяжными полотнами. Но там, придется «дырявить» натянутую пленку, что может сильно ухудшить общий внешний вид такого покрытия.
А принцип останется прежним – в подготовленное отверстие нужно вставить оптоволокно, закрепить его, и подключив обратные концы всех волокон к проекционному аппарату, можно получить точно такое же «звездное небо». Стоит только озаботиться установкой проектора и монтажом пучков оптических волокон еще на этапе монтажа самой пленки.
Необходимые инструменты для монтажа
Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа сращивания (скрутками, на клеммных колодках или переходниках) понадобятся:
- Плоскогубцы.
- Кусачки.
- Рулетка.
- Хозяйственный нож.
- Отвертка (со сменными насадками или с прямым и крестовым шлицем).
- Перфоратор или ударная дрель.
Заранее приобретенный провод необходимо разрезать по мерным кускам, зачистить, закрепить. Для этого нужны плоскогубцы, кусачки и нож. При монтаже автоматов, прибора учета (счетчика) не обойтись без инструмента для пробивания стен – перфоратора или дрели. А отвертки предназначены для затягивания болтовых соединений, саморезов, винтов. Это самый необходимый набор оборудования.
Общие положения
Прежде чем приступить к проектированию и дальнейшей организации света в гараже, нужно учесть важную деталь. Работы, которые в нем выполняются, имеют разный уровень сложности и исполнения, поэтому просто повесить лампочку будет мало. Недостаточная освещенность напрямую может сказаться на здоровье Ваших глаз. О том, как сделать освещение в гараже своими руками грамотно, речь пойдет в следующих пунктах нашей статьи.
Нормы и требования
Правильное освещение гаража предполагает соблюдение некоторых технических и санитарных требований. В соответствии со СНиП 23-05-95, «Естественное и искусственное освещение», для каждого вида зрительных работ предполагается свой уровень освещенности рабочей поверхности
При этом важно понимать, что такое рабочая поверхность. В гараже это — верстак, рабочий стол или/и сам автомобиль. Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк
Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы
Для стола необходимый уровень освещенности составляет 300 лк, для более мелких работ понадобится 400 лк. Первое требование достигается организацией общего освещения посредством различных источников света. Для локального рекомендуется приобрести настольную лампу на кронштейне, длинной ноге и с несколькими степенями свободы.
Локальное освещение
Если рабочая поверхность – автомобиль, включая борта, днище, подкапотное пространство и салон, потребуется освещенность 300 лк по всей поверхности. Для производства покрасочных работ требуется 400-600 Люкс, чтобы не ошибиться при подборе цвета.
Виды светильников и типы ламп
Для реализации нормативных требований уровня освещенности, нужно подобрать правильные светильники и лампы.
Для гаража рекомендуются линейные или точечные светильники промышленного исполнения с защитой от влаги и пыли на уровне IP 43, а также с равномерным распределением светового потока. В советское время часто применялись светильники с люминесцентными лампами, но так как в них используются пары ртути, рекомендуется использовать современные светильники со светодиодами. Они экономичны, экологичны, с длительным сроком службы и у них нет ограничений по утилизации. Диапазон рабочих температур этого типа ламп позволяет организовать светодиодное освещение гаража и в холодном и в отапливаемом помещении.

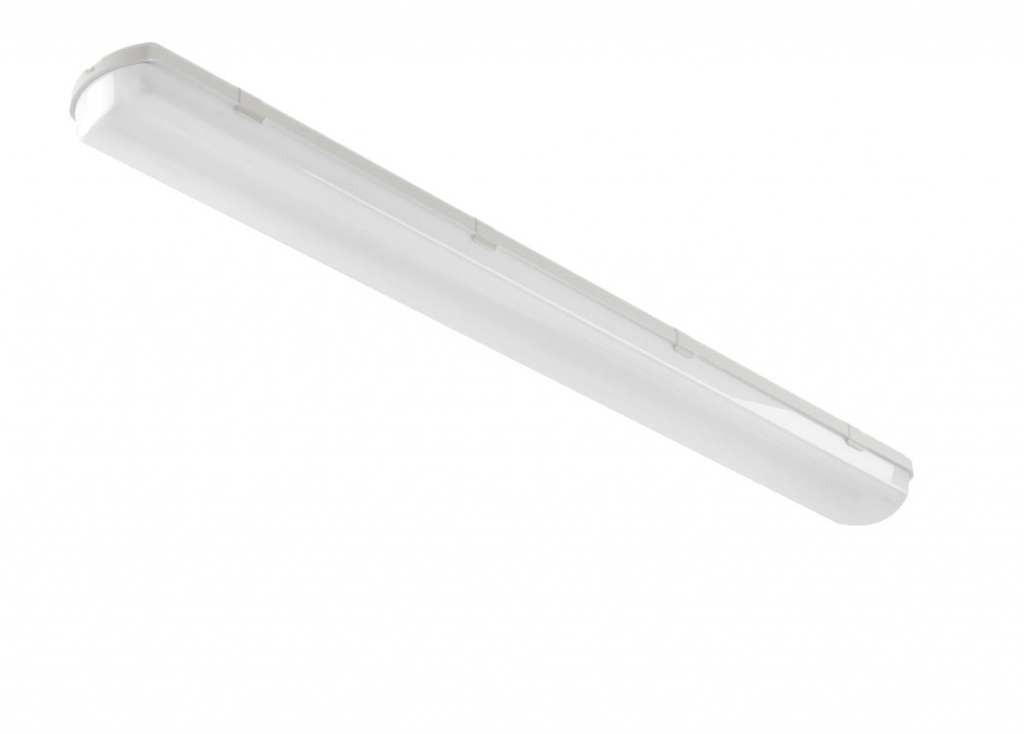

Линейные светильники в гараже
Большую популярность набирает освещение гаража светодиодными прожекторами. У этого типа светильников имеются как преимущества, так и недостатки:
Из основных достоинств можно отметить:
- высокую степень защиты от влаги и пыли
- экономичность за счет использования светодиодов
- простоту в эксплуатации и монтаже
Недостатками являются:
- высокая стоимость относительно других типов светильников
- создают узконаправленный пучок света (подходит не для каждого освещения)
Освещение светодиодными прожекторами
Таким образом, учитывая все особенности прожекторов и необходимость применения в гараже, нужно принимать решение об их покупке.
Световая температура для освещения гаража может составлять 4000 – 6000 Кельвинов. Такой свет по спектру наиболее близок к естественному солнечному
Он позволит не напрягая зрение выполнять самые мелкие работы и грамотно без искажения подобрать цвета, что важно при покраске автомобиля
Принцип зонирования
Гаражное освещение можно условно разделить на несколько зон, в которых используются свои виды светильников и распространяются описанные выше нормы.
Наиболее распространенными зонами являются:
- верстак и панель с инструментами
- место для ремонта автомобиля
- смотровая яма
- въезд в гараж
Помимо зонирования, освещение гаража подразумевает еще один нюанс, такой как многоуровневость.
Начиная сверху вниз выделяют следующие уровни освещения:
- Потолочное (общее)
- Настенное (боковое) на уровне 0.5-1.5 метров от пола

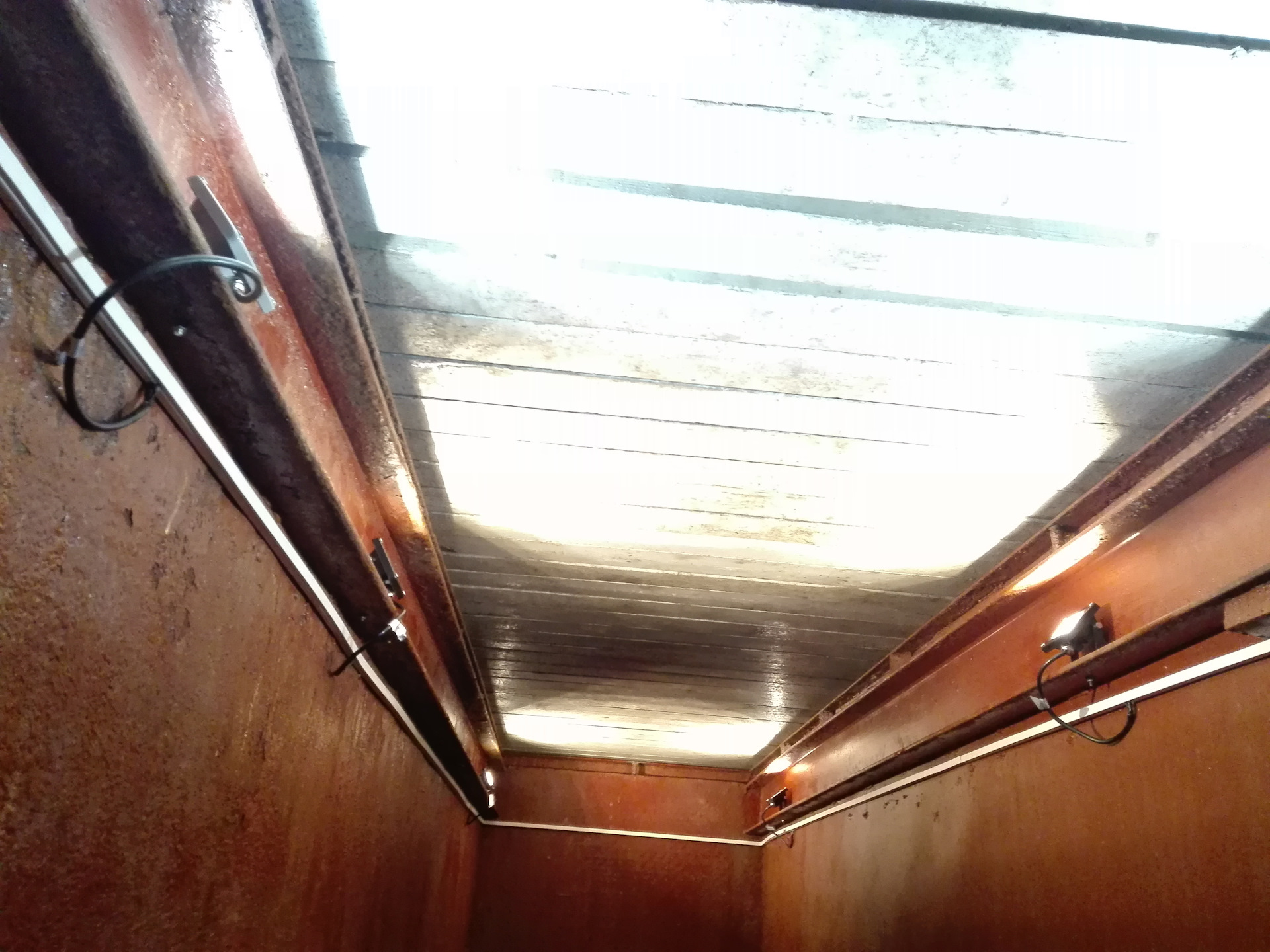

- Напольное (освещение смотровой ямы)
Реализация каждого уровня имеет свои особенности, которые будут описаны далее в статье.
Выбор ламп для гаража
Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.
Накаливания и галогеновые
Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.
Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.
Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.
К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.
Люминесцентные
Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.
Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.
Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.
Светодиодные
Яркое освещение плюс экономность.
В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.
Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:
- warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
- neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
- cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.
Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.
Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.
Сравнительная таблица потребляемой мощности для ламп различного типа.
| Световой поток, Лм | Накаливания, Вт | Люминесцентные, Вт | LED, Вт |
| 250 | 20 | 5 | 3 |
| 400 | 40 | 8 | 4 |
| 700 | 60 | 15 | 10 |
| 950 | 75 | 19 | 11 |
| 1300 | 100 | 26 | 14 |
| 1800 | 150 | 36 | 20 |
Важными характеристиками освещения СТО являются:
- соответствие общим нормам СНиП и СаНПиН,
- равномерный рассеяный общий свет,

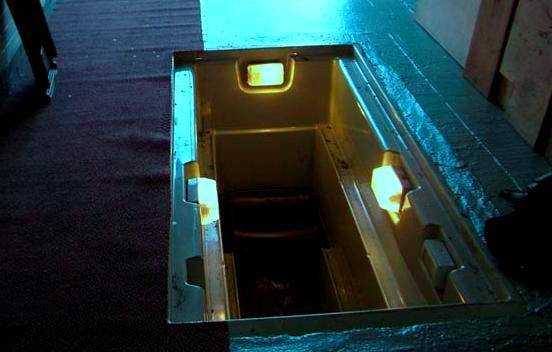

- Преимущественно боковой и нижний свет (для смотровых ям — монтаж светильников рассеянного света в специальные ниши, для покрасочных камер — потолочно-стеновой монтаж, дополнительное локальная подсветка рабочих мест),
- степень защиты от IP 54,
- для местного освещения рабочих мест следует использовать светильники с непросвечивающими отражателями,
- напряжение питания не выше 220Вт (в опасных зонах — не выше 50Вт),
- наличие аварийных светильников,
- использование переносных светильников для смотровых ям,
- во взрывоопасных помещениях должны применяться светильники во взрывозащищенном исполнении,
- энергоэффективность.
Светильники для СТО
Рекомендуется использовать светильники с рассеянным светом и большой площадью свечения.
линейный модульный
хорошо подходит для верхнего, бокового освещения, а также для подсветки рабочих мест
раздел складского освещения, раздел торгового освещения.
даунлайт
для общего освещения
раздел офисного освещения
айсберг
для общего освещения сервиса, автомойки, локальной подсветки рабочих мест
раздел складское и административное освещение, светильники типа айсберг
переносной ASD
для использования в смотровых ямах
аварийный
используется при отключении электроэнергии для эвакуации персонала
раздел аварийного освещения
“выход”
обязательна по пожарной безопасности
раздел аварийного освещения
Помимо выше упомянутых примеров, административное/общее помещение бокса или клиентскую зону также можно осветить любым офисным светильником типа армстронг, как это было сделано на одном из СТО в Красноярске (смотрите пример в альбоме).
Если Вы привыкли надеяться на собственный опыт и знания, и ищете просто хорошие прожекторы, — посмотрите ассортимент в нашем каталоге промышленных светильников.
Выбор освещения в любом случае зависит от Ваших возможностей и желаний, обязательно стоит соблюдать нормы и правила, чтобы Ваши сотрудники могли комфортно работать. Наша компания поставляет светодиодные светльники нескольких отечественных брендов — оцените наш ассортимент в каталоге.
Если Вы затрудняетесь какой светильник стоит выбрать для вашего бокса, закажите у нас светотехнический расчет и инженеры на заводе подберут оптимальное освещение, или просто позвоните нам.
Хранение личного автомобиля — головная боль любого владельца, а наличие гаража становится лучшим выходом из положения. Помимо обеспечения безопасности железного коня, создания условий для его содержания, помогающих продлить срок эксплуатации, в этих постройках можно оборудовать места для проведения ремонтных работ и других занятий.
Грамотно устроенное освещение гаража позволяет значительно повысить комфортность нахождения в помещении.
Полезные советы от электрика
- Если вы разделили все освещение на определенные зоны, целесообразно устанавливать выключатель непосредственно возле нее. К примеру, возле слесарного стола, возле капота и т.д. При желании можно установить проходные выключатели, которые позволят включать и выключать освещение, как от входа, так и с самой зоны.
- На случай отключения электроэнергии сделайте аварийное освещение в гараже. Для этого отлично подойдут галогенные лампы или led светильники на 12 В. Если во время ремонта пропадет электропитание, вы всегда сможете продолжить, запитав аварийное освещение от аккумулятора.
- При наличии прожектора у входа, подключайте его через датчик движения, так вы сэкономите на освещение улицы и сможете создать своеобразную сигнализацию.
- Для большей эффективности световой поток от стационарного освещения в гараже должен быть рассеянным, чего можно достигнуть при помощи плафонов и отражателей. А вот переносную локальную подсветку можно делать одним пучком света для определенной точки.
- Установите контур заземления и проложите третью жилу в проводке, это позволит предотвратить электротравмы и возгорание из-за замыкания на корпус.
- При выборе материалов и устройств приобретайте продукцию известных производителей.
Инструкция по проведению освещения в гараже
Пример схемы освещения гаража
Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.
Составление схемы электропроводки
Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.
На схеме указывают:
- Линии укладки электропроводов;
- Монтажное место распределительного щитка;
- Точки монтажа выключателей, узлов, розеток;
- Места привязки общего, зонного освещения, дополнительного оборудования.
Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.
Выбор расположения источников света
При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.
Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.
Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.
Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.
Расчет количества точек освещения
Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:
Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.
Определяем необходимое количество ламп накаливания:
Округляем n = 6.
Рассчитаем требуемое число светодиодных ламп:
Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.
Необходимые инструменты и материалы
Набор инструментов электромонтера
Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.
Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.
Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.
Поэтапный план работ
Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:
- Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
- Закрепляют распределительный щиток с автоматами и счетчиком.
- Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
- Крепят узловые коробки, выключатели, розетки.
- Монтируют осветительные приборы на стены, потолок.
- Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
- Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
- Проверяют схему подключением электричества. Устраняют недоработки.
На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.
Заключение
Чтобы вычислить мощность освещения, можно воспользоваться простым способом расчёта. На квадратный метр гаражного помещения должно приходиться не менее 20 Ватт освещения.
Для расчётов вам нужно всего лишь высчитать площадь гаража и умножить её на 20 Ватт. Это применимо к гаражам с крышей не более 2,5 метров. Затем полученное значение соотнести с мощностью лампы накаливания. 10-Ваттные светодиоды соответствуют 60-Ваттным лампам накаливания.
Особых умений при монтаже не требуется. Большую часть лент продают с двухсторонним скотчем. Монтаж заключается в приклеивании источника света на поверхность и подключении к электросети. Со светильниками аналогичная ситуация – многие светодиодные лампы подходят для стандартных патронов E27 и E14.
