Как подобрать комплектующие для гипсокартона

Что еще нужно для монтажа каркаса: вспомогательные комплектующие

Кроме данных профилей, для создания каркаса могут пригодиться следующие элементы:

подвесы;
соединители;
удлинители.

Подвесы представляют собой небольшие металлические пластины с каемками для сгиба. Они позволяют дополнительно закреплять профили к стенам и потолку. При необходимости, любой подвес можно укоротить с помощью ножниц по металлу – концы имеют большое количество отверстий для свободного крепления.

~~подвесы для гипсокартона~~

Соединители выполняются в форме крестовин или прямых планок. Основное предназначение – скрепление двух профилей по углу или по прямой. Чаще всего требуются тогда, когда перегородка больших размеров и раздельно закрепить профиль не выходит.

~~соединители для гипсокартона~~

Удлинители выполняют схожую роль с соединителями, с той разницей, что они могут быть установлены как часть профиля, абсолютно не имея различий во внешнем виде. Обычно они выпускаются чуть меньшего размера, чем профиль, и вставляются внутрь двух соединяемых частей.

~~удлинители для гипсокартона~~

Поэтапная сборка потолочного каркаса

Монтаж каркаса

Сборка перегородок из гипсокартона по технологии КНАУФ начинается с монтажа каркаса. Эта часть конструкции будет скрыта и, если допустить ошибки, придется демонтировать все сооружение. Поэтому к этому этапу нужно отнестись с полной серьезностью и соблюдением всех правил.

Разметка

Разметку конструкции следует начинать с пола. Чтобы провести ровную линию необходимо отмерять крайние точки и натянуть между ними нитку. Перенести разметку на стены и потолок можно с помощью отвеса. Линии установки перегородки обозначаются карандашом на всех 4-х плоскостях (стенах, полу и потолке).

Профессионалы для этих целей применяют лазерный нивелир, что ускоряет и упрощает процесс. Нужно также разметить место дверного проема, отметив его на линии, проведенной на полу.

Монтаж направляющих

Перед установкой направляющих элементов на прилегающие к стенам полу и потолку стороны необходимо наклеить уплотнительную ленту. Это ослабит передачу звука и предотвратит образование трещин в отделке.

Профили выставляются углом между основанием и полкой по намеченным линиям. Закрепление к полу и стенам производится пластиковыми дюбель-гвоздями, а к потолку ‒ металлическими анкерными дюбелями. В месте дверного проема направляющие на полу не устанавливаются.

Монтаж стоек

Исходя из стандартной ширины ГКЛ – 120 см, стойки устанавливаются с шагом 40 или 60 см, чтобы каждый лист опирался на вертикальные профили по краям и по середине. Необходимое количество стоек обрезается, чтобы их длина была меньше высоты потолка на 1 см. Это делается для удобства монтажа и компенсации прогиба перекрытия, а также сейсмических нагрузок.

Затем стойки заводятся в нижний и верхний направляющий профиль полками по направлению монтажа гипсокартона и выставляются строго вертикально. Вертикальность выверяется с помощью рейки-уровня. Сразу после выставления, стойка скрепляется с направляющим с помощью просекателя.

Установка профилей дверного проема

Учитывая массивность дверей, а также динамику при ее эксплуатации, для дверного проема применяют усиленный профиль UA с толщиной стенки 2 мм. По разметке проема 2 отрезка профилей UA выставляются вертикально в направляющие и через них закрепляются к полу и потолку дюбелями с помощью специальных регулируемых кронштейнов. Верхний контур дверного проема ограничивается горизонтальным отрезком профиля ПН, закрепляемым аналогично перемычкам.

Установка перемычек

Перемычки изготавливаются из направляющей планки и устанавливаются в горизонтальном положении между стойками в расчетных местах горизонтальных стыков листов ГК. Для этого отрезается профиль длиной на 20 см больше, чем расстояние между стойками. Затем с обеих сторон отмеряется по 10 см и полки разрезаются под углом 45° от намеченной линии к краям полок. После чего края отгибаются под прямым углом. В каждой горизонтальной линии перемычки монтируются поочередно, чередуя отогнутыми концами вверх и вниз.

Таким образом, отогнутые части надеваются на стойки и не мешают друг другу. Закрепляются перемычки также с помощью просекателя. Когда каркас установлен, вдоль примыкания к потолку наклеивается разделительная лента с целью исключить появление трещин в углах.

Основные критерии выбора профиля

Как выбрать профиль для ГКЛ

Свойства утеплителя и область его применения

Акустическая перегородка немецкого производителя Кнауф представляет собой звукоизоляционный материал. Он предназначен для внутреннего применения. Плита или рулонный мат создается с применением технологии Ecose. Производственным сырьем выступает стекловолокно. Изделия обладают повышенным показателем упругости, что облегчает процесс монтажа и позитивно влияет на дальнейшую эксплуатацию.

Кнауф использует уникальные схемы, разработанные техниками компании. В сочетании с производственными технологиями инновационного уровня эти знания обеспечивают отличные свойства получаемой в результате продукции. Стекловолокну придаются характеристики технического свойства, которым нет аналогов.

За счет этого акустическая перегородка:

получается мягкой на ощупь;
полностью лишена запаха;
с коричневым оттенком, присущим натуральным материалам;
создается с применением природных компонентов натурального происхождения.

Плита (1250х610х50 мм)

В результате применения этой продукции в помещении достигается необходимый уровень звуковой изоляции, который прописан в нормативных документах, регулирующих строительство (СНиП).

Акустическая перегородка выступает в роли звукоизоляционной прослойки и используется при формировании конструкций каркасно-обшивочного типа и при сухом строительстве.

Область применения охватывает строительство:

зданий жилого назначения;
офисных центров;
сооружений административного назначения;
образовательных дошкольных и учебных учреждений;
постройки культурного и развлекательного назначения, включая кинотеатры, гостиничные комплексы;
медицинские учреждения – больницы, оздоровительные санатории, другие объекты здравоохранения.

В этот список включаются здания, относящиеся к агропромышленному и промышленному комплексу, предприятия, деятельность которых затрагивает вопросы общественного питания.

Условия для монтажа

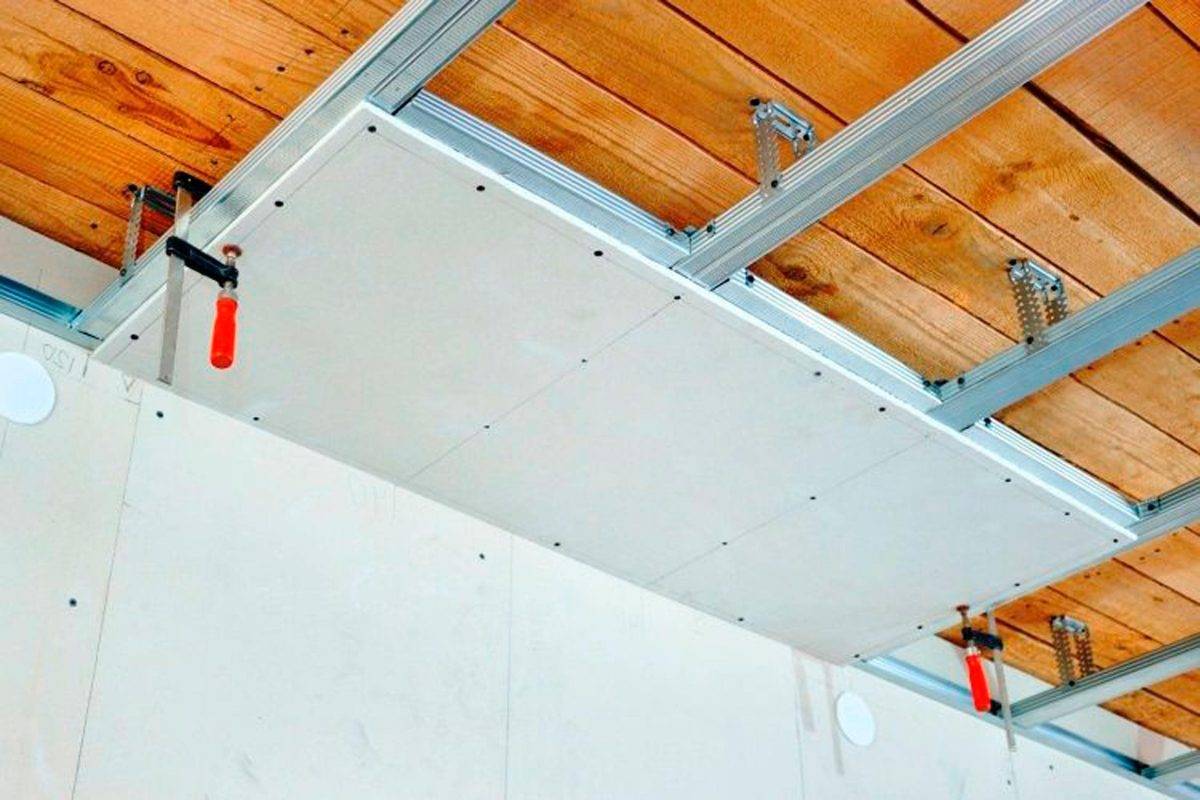

Монтаж потолков подвесных из ГКЛ рекомендуется начинать во время проведения отделочных работ, но обязательно после окончания основных работ связанных с мокрым процессом. Также должны быть выполнены все работы по выравниванию стен. Если стены обшиваются гипсокартоном, то должны быть обшиты к этому моменту, если предусмотрены штукатурные работы, то должны быть оштукатурены.

Монтаж необходимо проводить при условии поддержания сухого или нормального режима влажности согласно СНиП 23-02-2003 «Тепловая защита зданий». Температура в помещении, где производятся работы и где хранятся материалы для монтажа, не должна опускаться ниже 10°С.

Перед началом монтажа выполняют точный расчет будущей конструкции, производят разметку построения сетки в соответствии с рекомендованным шагом для данного вида потолка и разметку крепления подвесов к базовому потолку в соответствии с типом нагрузки (см. Монтаж потолка из гипсокартона своими руками: видео и подробная инструкция)

Монтаж ГКЛ

Установка гипсокартона производится в условиях относительно постоянной влажности, поэтому работу нужно планировать по завершению всех мокрых процессов – заливки стяжки, штукатурки и высыхания. После доставки листов ГК на место установки нужно выдержать их в течение 24 часов для акклиматизации (выравнивания влажности). На это время материал складируются в горизонтальном положении без прямого контакта с полом. В наклонном положении листы могут деформироваться.

Обшивка каркаса начинается снизу с отступом от пола 1 см. Исходя из стандартной длины листа 250 см и высоты потолка, а также с учетом зазора между нижним торцом и полом, необходимо рассчитать высоту необходимого отрезка ГКЛ под потолком. По технологии монтажа перегородок из гипсокартона КНАУФ не допускается применять отрезки короче 40 см, поэтому если в результате расчета этот размер оказался меньше, то начинать монтаж нужно с половины листа. Все горизонтальные торцы обрабатываются специальным кромочным рубанком, с углом снятия фаски 22,5° на глубину 1/3 толщины. Для установки нижнего листа нужно подготовить подкладки толщиной 1 см, чтобы выдержать соответствующее расстояние от пола.

Монтаж выполняется вразбежку, чтобы горизонтальные стыки не совпадали по одной линии и отстояли по высоте не менее 40 см. Крепление листов к каркасу выполняется шурупами TN 25 с шагом 25 см. Вкручивание шурупа производится с отступом от торцевой кромки не менее 15 мм и от продольной ‒ 10 мм. Шуруп должен проникать в каркас на глубину не менее 10 мм, а головка утапливаться на 1 мм. К направляющим на полу и потолке листы не крепятся.

Для обшивки дверных проемов вертикальный стык не должен идти в одну линию с проемом, поэтому в обшивочном материале делают вырез Г-образной формы.

После обшивки одной стороны перегородки в полость между стенками закладывается минеральная тепло и звукоизоляция. Ее укладку следует производить в плотную к элементам каркаса без пропусков. Рулонный или плитный материал подбирается по толщине, равной расстоянию между стенками.

Затем через конструкционные отверстия в стойках протягивается проводка. При необходимости можно заранее просверлить дополнительные отверстия и обработать их кромки, чтобы не повредить изоляцию проводов. После этого можно приступать к обшивке второй стороны по аналогичной технологии.

По окончанию установки гипсокартона в предусмотренных местах кольцевой фрезой высверливаются отверстия под установку розеток.

Основные комплектующие

При самых простых видах работ используют основные комплектующие – металлические профили, с помощью которых собирается прочное и долговечное основание под обшивку гипсокартоном. Их можно разделить на три подгруппы: для отделки стен и потолка, для сборки стен и перегородок и специальные.

Профиль для отделки стен и потолка бывает двух типов: направляющий и стоечный.

направляющий тип имеет маркировку UD, и используется как основание для крепления стоек и направляющих реек каркаса;
стоечный профиль используется как основная рейка для монтажа гипсокартона, к которой и проводят крепление всей обшивки. Маркируется такой тип буквами CD.

Комплектующие для сборки стен и перегородок также бывают двух типов, стоечные и направляющие. Их назначение такое же, как и предыдущих типов профиля, первые служат стойками каркаса, а вторые – основание для их крепления. Имеют маркировку CW и UW соответственно.

Специальные профили более узкоспециализированные, например, есть тип стоек для дверных проемов, к которым крепят в дальнейшем входные системы, или арочный вариант, который можно с легкостью сформировать в требуемую конфигурацию.

Сочетание таких комплектующих элементов, соединенных крепежным материалом, дает очень прочный каркас, способный выдержать значительные механические нагрузки и вес всей отделки. А специальное цинковое покрытие надежно защищает металл основания от коррозии. Это делает отделку практически «вечной».

Но при сборке каркаса требуются детали и комплектующие для монтажа, без которых-либо невозможно собрать основание, или же становиться сделать это затруднительно.

Свойства утеплителя и область его применения

Акустическая перегородка немецкого производителя Кнауф представляет собой звукоизоляционный материал. Он предназначен для внутреннего применения. Плита или рулонный мат создается с применением технологии Ecose. Производственным сырьем выступает стекловолокно. Изделия обладают повышенным показателем упругости, что облегчает процесс монтажа и позитивно влияет на дальнейшую эксплуатацию.

Кнауф использует уникальные схемы, разработанные техниками компании. В сочетании с производственными технологиями инновационного уровня эти знания обеспечивают отличные свойства получаемой в результате продукции. Стекловолокну придаются характеристики технического свойства, которым нет аналогов.

За счет этого акустическая перегородка:

получается мягкой на ощупь;
полностью лишена запаха;
с коричневым оттенком, присущим натуральным материалам;
создается с применением природных компонентов натурального происхождения.

Плита (1250х610х50 мм)

В результате применения этой продукции в помещении достигается необходимый уровень звуковой изоляции, который прописан в нормативных документах, регулирующих строительство (СНиП).

Акустическая перегородка выступает в роли звукоизоляционной прослойки и используется при формировании конструкций каркасно-обшивочного типа и при сухом строительстве.

Область применения охватывает строительство:

зданий жилого назначения;
офисных центров;
сооружений административного назначения;
образовательных дошкольных и учебных учреждений;
постройки культурного и развлекательного назначения, включая кинотеатры, гостиничные комплексы;
медицинские учреждения — больницы, оздоровительные санатории, другие объекты здравоохранения.

В этот список включаются здания, относящиеся к агропромышленному и промышленному комплексу, предприятия, деятельность которых затрагивает вопросы общественного питания.

ЭЛЕМЕНТЫ КРЕПЕЖА ДЛЯ ПРОФИЛЕЙ ГКЛ

Крепеж — профиль для внутренних работ крепят к стенам специальным крепежом. Для крепежа профиля и крепежных элементов между собой используются саморезы. Рассмотрим самые популярные виды крепежных элементов профилей для гипсокартона:

Подвесы — один из распространенных элементов крепежа, представляет собой оцинкованную металлическую пластину на которую нанесена перфорация и вырезаны отсечки, благодаря чему она легко принимает необходимую форму и размер вылета. При сгибании подвеса образуется крепеж в виде буквы П, который, в свою очередь, крепится к стене торцевой областью саморезами или шурупами. Концы подвеса зажимают между собой профиль для ГКЛ. Распространенные названия данного крепежа: подвес прямой, крепление стеновое, подвес прямой с ушами. Выполняется из оцинкованной стали толщиной 0,7 мм или 1,0 мм.
Крабы — элемент крепежной системы профилей ГКЛ, который имеет крестообразную форму, роль которого — соединение потолочных профилей для внутренних работ 60*27 мм между собой в местах пересечений. Крабы используются только как крепеж для потолочных соединений. Данный крепеж выполняют из оцинкованной стали 0,5 мм или 0,7 мм. Другое название элемента крепежа: соединение одноуровневое.
Соединение двухуровневое — используется для соединения профилей при использовании потолка разных уровней. Используется для потолочных профилей.

Крепеж профилей для гипсокартона

КНАУФ-профили

Общие сведения: Металлические КНАУФ-профили изготавливаются в соответствии с 1121-012-04001508-2011 и представляют собой длинномерные элементы, выполненные методом холодной прокатки стальной ленты на современном профилегибочном оборудовании.

Профили используются во всех категориях зданий: жилых, общественных, производственных. Они являются одной из главных составляющих комплектных систем сухой отделки и служат для устройства каркасов, различных по конструкции и назначению, в том числе для перегородок поэлементной сборки, облицовок и подвесных потолков. Каркасы в свою очередь являются жестким основанием для крепления КНАУФ-листов или КНАУФ-суперлистов.

Стандартная длина профилей составляет 3000 мм, 3500 мм и 4000 мм, но по согласованию с заказчиком профили могут быть изготовлены другой длины. На стенках стоечных ПС-, направляющих ПН- и потолочных ПП-профилей имеются продольные гофры, увеличивающие их жесткость.

КНАУФ-профили выпускаются только с оцинкованным покрытием. Цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью стали, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии. Резка и сборка профилей производится с помощью разнообразных приспособлений и инструментов (электроножницы, просекатели и т. д.), позволяющих существенно повысить производительность труда.

Виды профилей и их особенности. Металлические КНАУФ-профили классифицируются на: профили стоечные (ПС) с размерами сечений (axb): 50х50, 75х50, 100х50 мм, номинальная толщина – 0,6 мм. профили направляющие (ПН) с размерами сечений: 50х40, 75х40, 100х40 мм, номинальная толщина – 0,6 мм. профили потолочные (ПП) с размерами сечения: 60х27 мм, номинальная толщина – 0,6 мм. профили потолочные направляющие (ПН) с размерами сечения: 28х27 мм, номинальная толщина – 0,6 мм. профили угловые (ПУ) с размерами сечения: 31х31 мм, номинальная толщина – 0,4–0,6 мм.

Профиль стоечный (ПС): Стоечные профили имеют С-образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как КНАУФ-листов, так и КНАУФ-суперлистов. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем.

Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий диаметром 33 мм или специальные просечки, которые позволяют протянуть электропроводку внутри перегородок и облицовок.

Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом».

Профиль направляющий (ПН): Направляющие профили имеют П-образную форму и служат в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. ПН-профили монтируются в паре с соответствующим по размеру ПС-профилем. Направляющие КНАУФ-профили производятся с готовыми отверстиями диаметром 8 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью дрели.

Крепление ПП-профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов. Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи винтов LN. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, ПП-профиль позволяет произвести быстрый и несложный монтаж.

Профиль направляющий потолочный (ПН 28х27): Направляющий потолочный профиль используется для монтажа каркаса одноуровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка ПН-профиль крепится по периметру помещения. В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 8 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей.

Дополнительная фурнитура

К дополнительным комплектующим элементам относятся разного рода подвесы, и соединители. Некоторые из них можно заменить (особенно если нужно незначительное количество), а без некоторых невозможно сделать даже простейший каркас для стен или потолка.

Основными комплектующими деталями каркаса являются следующие элементы:

Прямые подвесы. Это одна из основных деталей каркаса, которую используют в одном ряду с направляющими и стоечными профилями, гипсокартона и комплектующих. Представляет собой прямоугольную пластинку длиной до 300 миллиметров с перфорацией по всей поверхности. Эти подвесы применяют для соединения стоек каркас с несущими стенами, или же при креплении всего основания с потолком здания.

Как и остальные металлические элементы, прямые подвесы имеют цинковое покрытие. Длина может быть разной: 75, 125 или 300 мм. Для использования пластины изгибают, придавая им форму буквы «П». Вершину, которой крепят к несущей поверхности дюбель-гвоздями, а к свободным концам фиксируют стойки каркаса.

Прямые подвесы обладают значительным запасом прочности, каждый элемент может выдерживать нагрузку до 40 кг. Эта способность позволяет использовать их и при сборке основания для подвесных потолков.

Одноуровневые соединители для CD профиля («крабы»). Такую деталь применяют для соединения концов профиля стык в стык, или накрест в одноуровневой плоскости. Соединитель имеет защелки, которыми фиксируются концы CD профиля. В случае если на стыки нагрузка не будет превышать более чем 20 килограмм, то можно обойтись без дополнительного крепежного материала (клопов), в случае большей нагрузки потребуется жесткая фиксация саморезами.

Анкерные подвесы. Такая комплектующая деталь для основания под ГКЛ используется при монтаже потолочного каркаса. Главная задача, как и прямого подвеса, соединить основание с несущим перекрытием. Состоит с самого подвеса и длинной тяги. Используются детали в случае, когда длинны прямого подвеса недостаточно, а сам каркас потолка будет располагаться на значительном расстоянии от несущей поверхности.

Анкерные подвесы производятся с различной длинной тяги в 250, 500, или 1 тыс. мм. Запас прочности позволяет выдерживать нагрузку до 25 кг.

Удлинители CD профиля. Назначение детали добавить длину рейке каркаса. Монтируется внутрь основного профиля и фиксируется с использованием саморезов.

Вся эта фурнитура, как правило, производиться компаниями, выпускающими гипсокартон и профили, в частности и фирмой Кнауф, зарекомендовавшей себя на рынке.

Также к фурнитуре для гипсокартона можно отнести крепежный материал: дюбель-гвозди, «блошки» (клопы), пресс-шайбы.

Расчет профиля

Основное правило, которое нужно соблюдать – монтирование должно происходить или вертикально, или горизонтально. Нельзя использовать два способа одновременно. Для удобства лучше использовать вертикальный способ.

Рассчитываем направляющий профиль

Периметр стены P = (a + b + c + d) *2. Умножаем на два, ведь направляющие необходимо закрепить и на потолке. Полученный результат, надо разделить на длину одного профиля(стандарт — 3 м.п) и получаем количество необходимого направляющего профиля. Полученное число, округляем в большую сторону.

Рассчитаем количество направляющих, на предыдущем примере. Периметр комнаты — 6 + 4 + 6 + 4 = 20 м. Делим на три = 6,6. Округляем к большему числу и умножаем на два. Нам понадобятся, 14 трехметровых направляющих.

Расчет стоечного профиля

Длину стен, необходимо разделить на промежутки между стоечными профилями — 0,4 или 0,6 м.п. при высоте три метра. Мы уже знаем длину наших стен, она равна двадцати метрам. Делим эту величину на 0,6 и получаем — 33,33. Округлив в большую сторону, для нашей комнаты, необходимо приобрести 34 м. профиля. Разделим 34 на 3м длину профиля, получаем 11,33. Округляем в большую сторону — 12 шт.

Крепление профилей к стене, происходит с помощью подвесов, с шагом 60 сантиметров. Соответственно на трехметровый алюминиевый профиль, потребуется пять креплений. А на двенадцать, шестьдесят.

Монтаж каркаса

Сборка перегородок из гипсокартона по технологии КНАУФ начинается с монтажа каркаса. Эта часть конструкции будет скрыта и, если допустить ошибки, придется демонтировать все сооружение. Поэтому к этому этапу нужно отнестись с полной серьезностью и соблюдением всех правил.
