Популярная однотрубная система отопления: 4 основные особенности

Характеристики однотрубной схемы отопления

Однотрубное отопление характеризуется высокой гидравлической устойчивостью. Сравнительно с двухтрубными схемами, однотрубные значительно проще при монтаже, более простыв гидравлической регулировке, а также в самой эксплуатации. Они не могут быть несанкционированно разрегулированы.

Благодаря таким своим свойствам, именно однотрубный тип отопительных систем был широко распространен в странах бывшего Советского Союза и ряде европейских государств (Италия, Греция и Испания).

Основным недостатком такого способа соединения труб для отопления жилых домов является довольно затруднительный процесс регулирования мощности нагрева отдельных радиаторов.

В таких системах, по сравнению с двухтрубной схемой, существует более высокий уровень давления, создаваемый циркуляционным насосом, необходимым для работы однотрубной системы отопления.

К преимуществам однотрубной схемы подключения можно отнести:

1. большую экономию на соединительных трубах;
2. из-за работы вентилей регулирования, количество оборачиваемой воды остается на постоянном уровне;
3. такой способ монтирования — самый простой и дешевый из всех видов отопительных систем.

Плюсы и минусы однотрубной системы

В вопросе преимуществ и недостатков однотрубной обвязки все не так однозначно, поэтому, чтобы рационально оценить систему детально разберемся в специфике ее плюсов и минусов.

Среди очевидных преимуществ:

• Экономичность – сборка однотрубной системы не требует большого числа рабочих материалов. Экономия на трубах и разных вспомогательных элементах дает возможность сократить финансовые затраты на подключение отопительной системы.
• Простота монтажа – нужно установить только одну магистраль для теплоносителя.

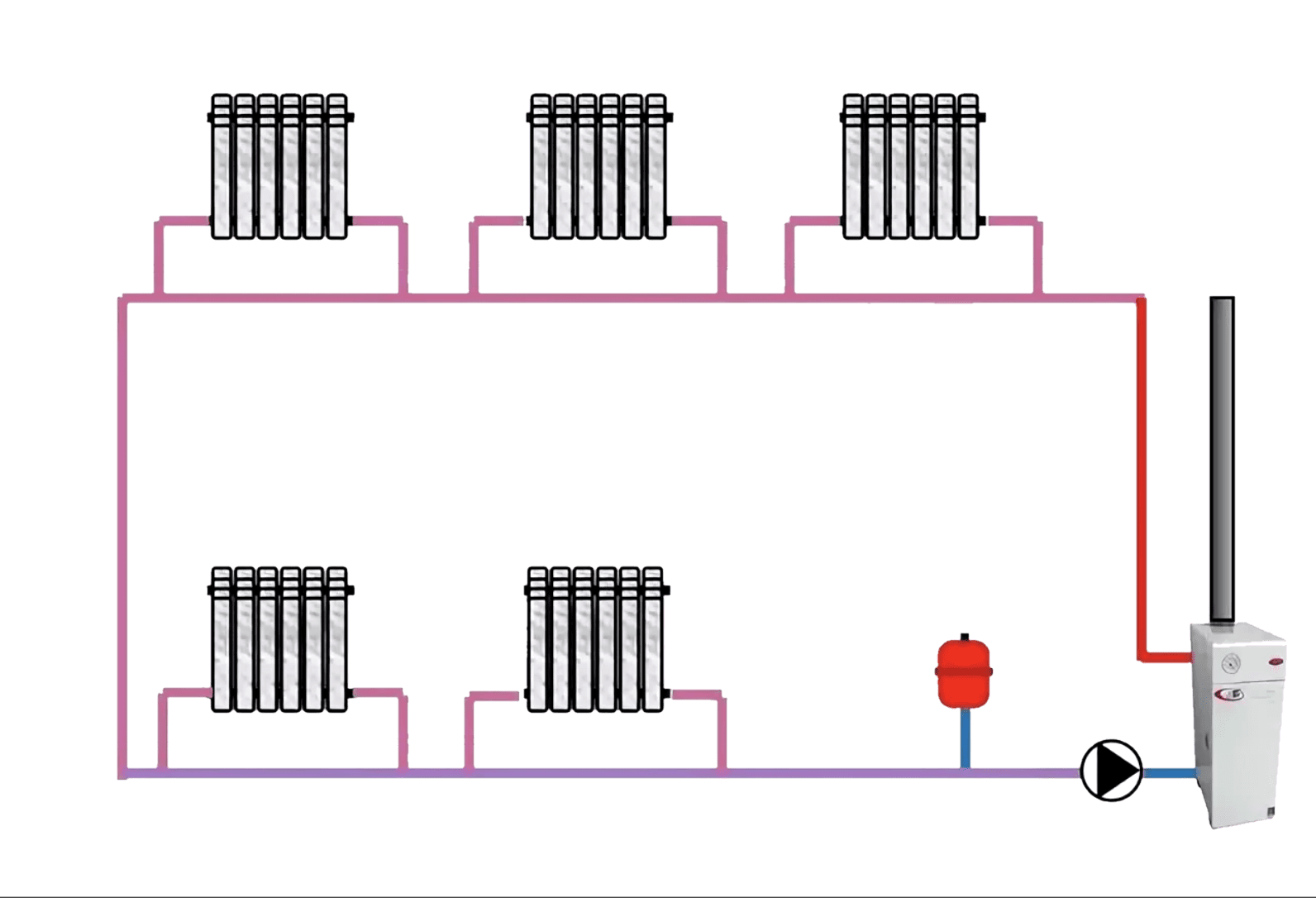

Однотрубная горизонтальная система отопления

Минусы однотрубной обвязки:

• Невозможность контроля отдельных батарей – в базовом исполнении однотрубная обвязка не позволяет обособленно регулировать подачу теплоносителя в конкретный радиатор и корректировать температуру в разных комнатах.
• Взаимозависимость всех элементов – чтобы отремонтировать или заменить какой-либо прибор, необходимо полностью отключать систему отопления.

Вместе с тем, обозначенные недостатки при желании легко нивелировать с помощью замыкающих устройств – байпасов. Они представляют собой перемычки с кранами и затворами, которые перекрывают поступление теплоносителя на отдельную батарею: если вам нужно отремонтировать какой-либо прибор, просто заблокируйте подачу воды к нему и без боязни протечки начинайте выполнять необходимые работы – вода в нормальном режиме продолжит циркулировать в общей системе отопления, минуя перекрытый участок. Помимо этого, к байпасам можно подключать терморегуляторы, чтобы контролировать мощность работы каждой конкретной батареи и обособленно регулировать температуру обогрева помещений.

Различные виды систем отопления на выставке

На специализированной выставке «Электро», которая ежегодно проходит в ЦВК «Экспоцентр», каждый из вас может узнать самые свежие и передовые технологии, новые достижения, касающиеся систем отопления в загородных домах.

Данное мероприятие собирает в одном месте ведущих специалистов и профессионалов со всей территории России, а также стран СНГ. ЦВК «Экспоцентр» считается самым крупным выставочным комплексом, в котором проходят выставки мирового масштаба.

Также на выставке будут представлены примеры различных видов систем отопления.

Оборудование для отопленияЭнергосбережение на производствеОборудование для энергосбережения

Особенности монтажа

Схема подключения однотрубной системы отопления с верхним и нижним розливами

Если же решено своими руками устроить именно однотрубную систему с естественной циркуляцией, то стоит придерживаться нескольких обязательных правил, иначе зимой в доме будет очень некомфортно. Тупиковая система для подключения своими руками не рекомендуется ввиду сложности и дороговизны.

Нужно очень тщательно смонтировать сборно-подающую магистраль. Так, чтобы наклон горизонтальной трубы был не менее 10° и отсутствовали провисы. Патрубки, которыми радиаторы подключаются к нижней трубе, должны быть разными, со стороны выхода теплоносителя из котла – длиннее.

Одноконтурная система отопления с нижней трубой может быть использована только в том случае, когда число радиаторов не превышает пяти штук. Если дом значительно больше, делается два контура либо используется двухтрубные системы, виды которых (в том числе тупиковая с естественной или принудительной циркуляцией) рассматриваются отдельно. При выполнении работ своими руками следует учесть, что ближние к прямому патрубку котла радиаторы должны быть меньшего объема или на их входах устанавливаются шаровые краны, чтобы регулировать количество поступающего теплоносителя.

Если перепад высот между верхней плоскостью первого от котла радиатора и нижней точкой сборной горизонтальной магистрали невозможно сделать больше 1,5 м, то в схему системы отопления обязательно включается циркуляционный насос. Тоже самое касается случая использования второго нагревательного контура газового котла, который нельзя ставить в подполье. Расширительный бак устанавливается перед насосом против движения теплоносителя, чтобы исключить постоянное срабатывание его мембраны.

Факт! Однотрубное отопление – это способ обогрева с неэффективной циркуляцией, ее балансировка легко нарушается. Ее монтаж массово применялся для одноэтажного строительства, когда в дефиците были трубы, фасонные изделия, электроды. Горизонтальная разводка считалась наиболее простой, а работы можно было вести только сваркой по металлу. Вертикальная, использовавшаяся в многоэтажных домах, была еще менее эффективной. Сейчас, когда в магазинах есть все, в том числе новые материалы и комплектующие, а огневые работы при монтаже труб не требуются, использовать ленинградское отопление нежелательно из-за капризности и сложности настройки.

(Пока оценок нет)

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

• закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
• открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
• горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
• вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

• схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
• схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
• схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

Недостатки газовых котлов

Ленинградка или двухтрубная система отопления

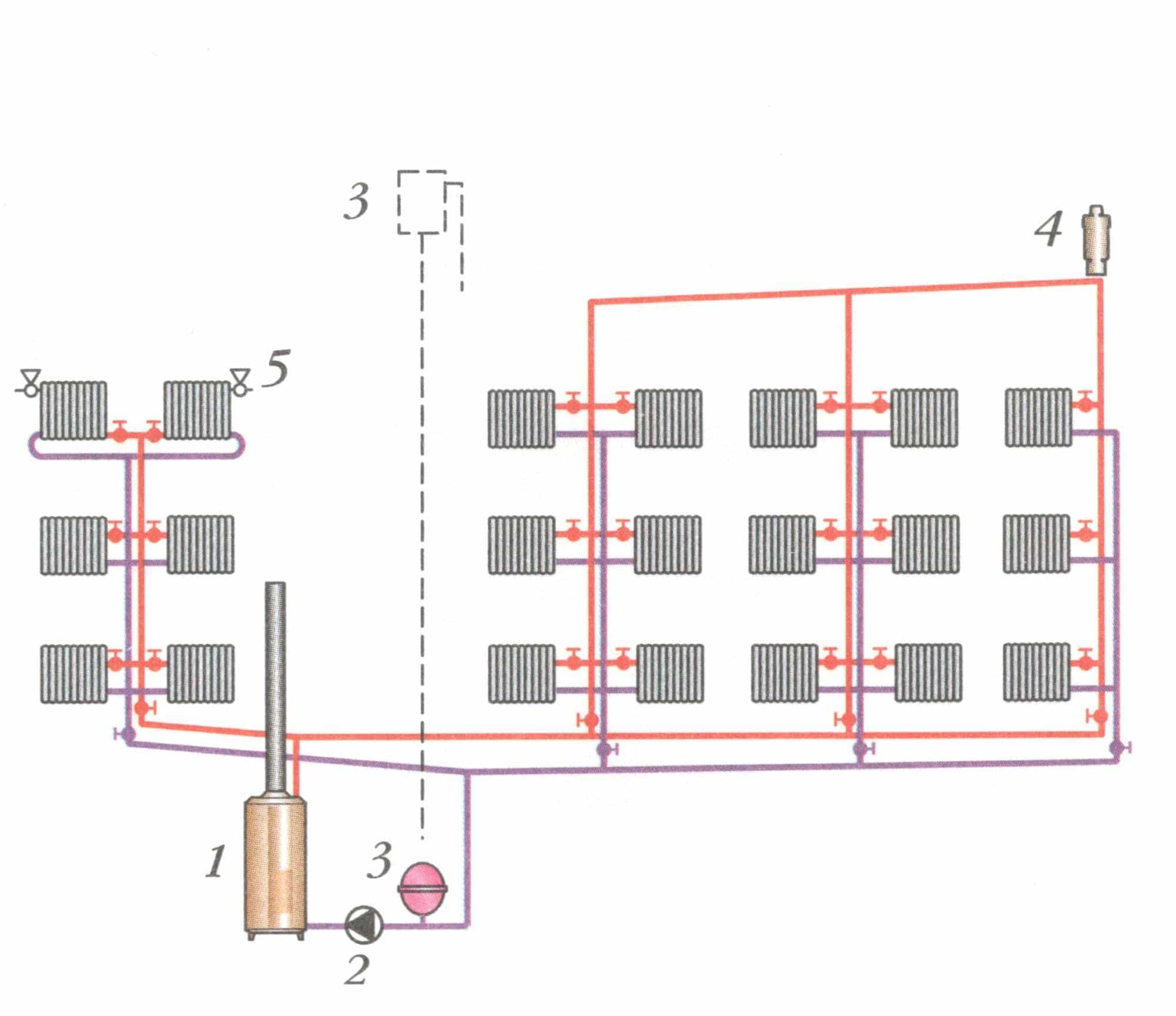

Вертикальная однотрубная система отопления

Вертикальные однотрубные системы водяного начали применяться с начала 50-х гг, и получили широкое распространение при строительстве жилых многоэтажных зданий. Они могут выполняться с верхней и нижней разводкой, а так же с «опрокинутой» циркуляцией. Отопительные приборы могут присоединяться к стояку с одной (одностороннее подключение) или с двух (двустороннее подключение) сторон.

Подключение конкретного прибора к стояку может быть проточным и с обходными участками (байпасами).

Вертикальные однотрубные системы отопления рекомендуется применять в системах с тупиковой схемой движения теплоносителя в магистралях трубопровода.

Что лучше Однотрубная или двухтрубная система отопления?

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

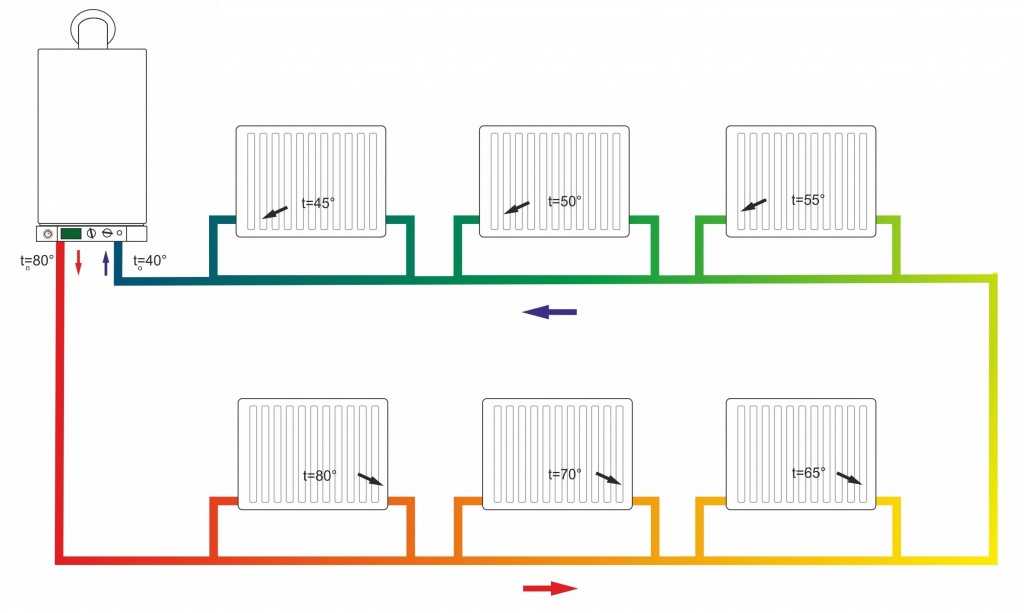

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

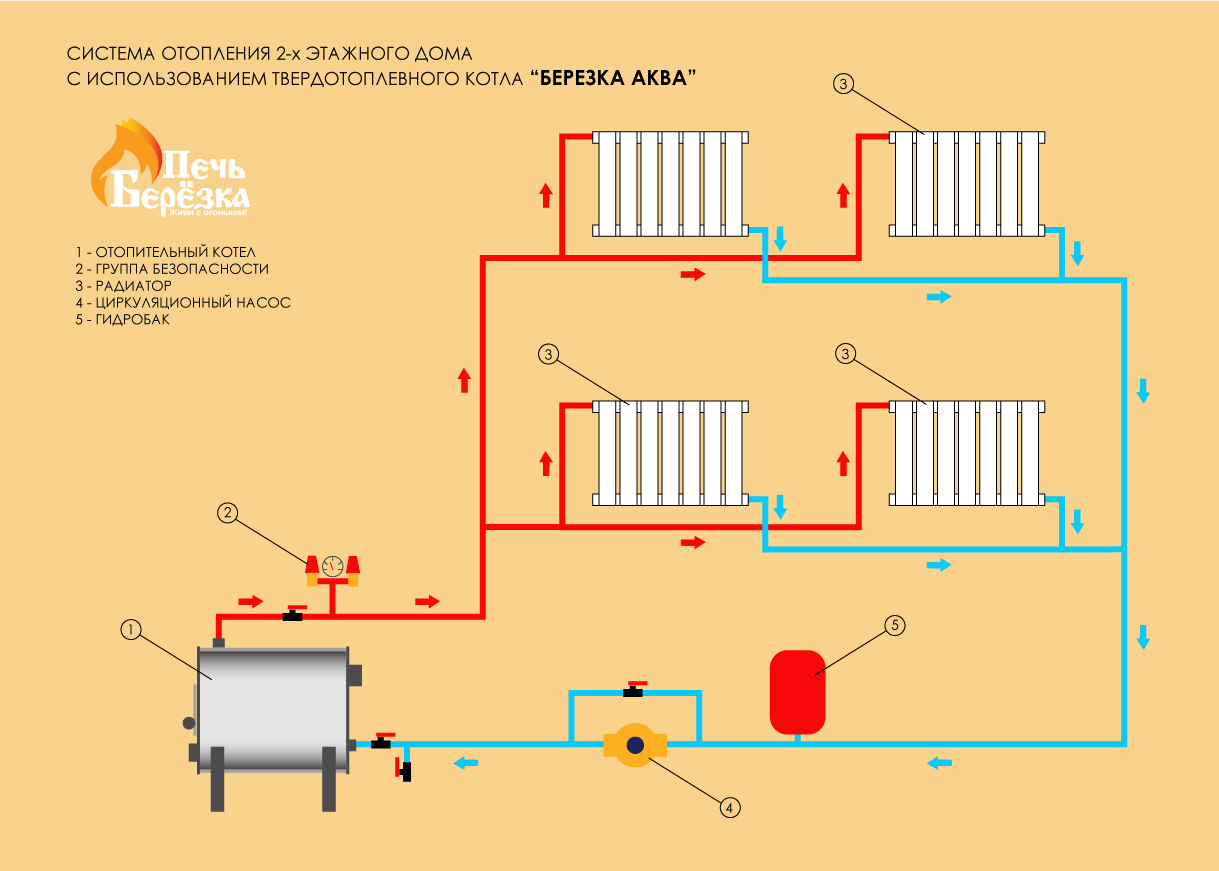

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Однотрубная система отопления частного дома своими руками – основные узлы

Самый простой вариант, как сделать однотрубную систему отопления самому —  смонтировать разводку ленинградка с горизонтально проложенным трубопроводом и нижним подключением к нему ряда батарей. Для ее устройства используют следующие комплектующие.

Насос. Для организации движения потока отопительной жидкости по контуру понадобится циркуляционный насос. Отличительная особенность электроприборов этого типа заключается в том, что они имеют 3 режима переключения скоростей. Поэтому можно управлять скоростью потока теплоносителя, и соответственно временем прогревания и температурой батарей.

Обвязка котла. Правила безопасности требуют монтажа на котел аварийной группы, включающей в себя воздухоотводчик, спускной клапан и манометр. Также в системе с принудительной циркуляцией обязательно присутствует расширительный бак объемом примерно в 10% от всего количества отопительной жидкости.

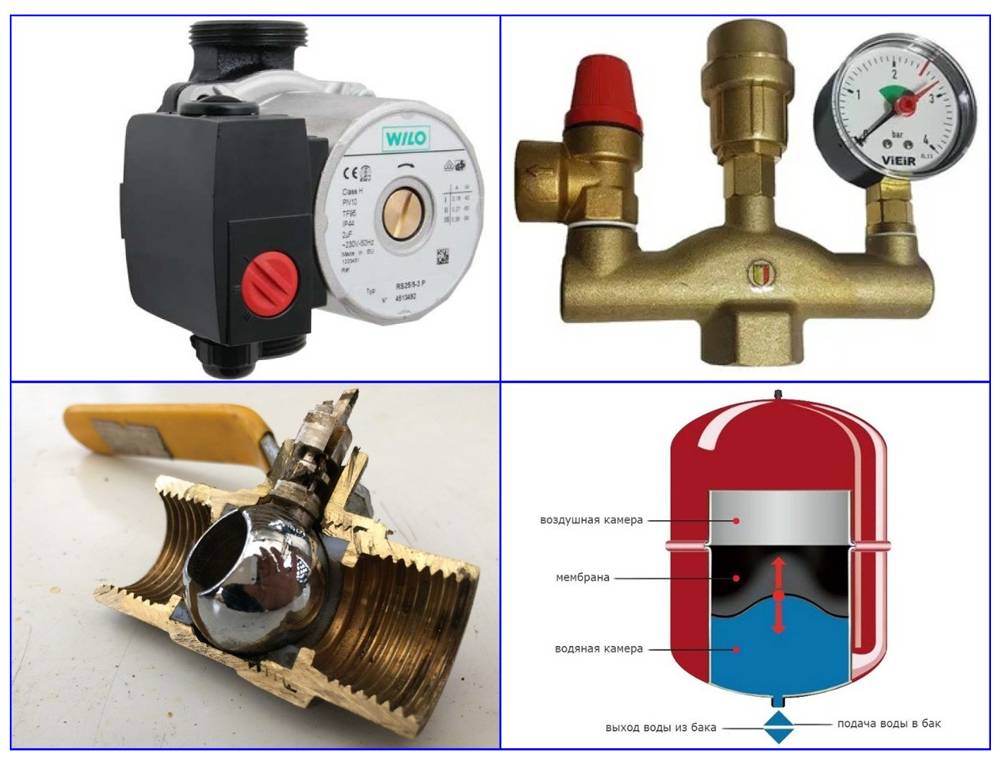

Рис. 10 Основные узлы однотрубной системы с принудительной циркуляцией: циркуляционный насос, группа безопасности, шаровый кран, расширительный бак

Запорно-регулирующая арматура. Если в ленинградке используется длинная цепь радиаторов, самый последний из них будет нагреваться слабее других. Выровнять температуру всех теплообменных приборов можно, подключив на выходы или входы каждого из них настраиваемый терморегулятор.

Можно сэкономить финансовые средства, заменив автоматический прибор ручными вентильными кранами (ни в коем случае нельзя использовать шаровые). В этом случае температурная регулировка проводится при помощи ручного или дистанционного термометра вращением маховика каждого из вентильных кранов.

Не так часто в продаже можно обнаружить запорно-регулирующие дисковые задвижки, в которых объем проходящего потока регулируется поворотом заслонки. Многие из таких приборов имеют ступенчатый переключатель на 10 положений, благодаря чему можно фиксированно устанавливать объем протекающего по батареям теплового носителя.

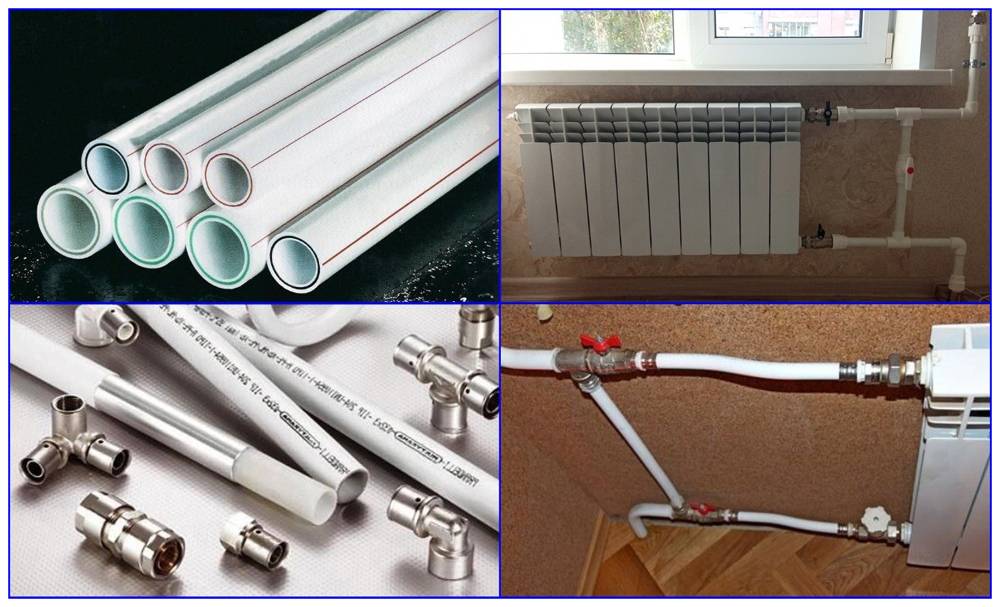

Рис. 11 Трубы из полипропилена и металлопластика, их применение

Трубы. Лучше и проще всего проложить отопительный контур снаружи из полипропилена. Для этого берут 32 или 40 мм трубу с армировкой стекловолокном или алюминием. Для создания отводов используют тройники с переходом на 20 (25) мм диаметр, отрезками таких же 20 (25) мм труб подключают и батареи.

Может быть сделана однотрубная система отопления своими руками и из популярных металлопластиковых труб. Однако стоит отметить, что для их монтажа опрессовкой понадобится применение специального обжимного ручного или электрического инструмента, дорогостоящих фитингов. Это приведет к более высоким расходам, чем при использовании полипропилена.

Для монтажа полипропиленового трубопровода потребуется паяльник и навыки работы с данным инструментом. Прибор можно взять напрокат, а опыт паяния приобрести путем тренировки на трубных обрезках.

Монтажные комплекты. К ленинградке можно подключать радиаторы любого типа – алюминиевые, биметаллические, стальные. Чтобы упростить работы, приобретают готовый монтажный комплект с переходными резьбовыми муфтами (футорками) для подключения запорно-регулирующей арматуры.

Обычно в комплект входят кран Маевского, заглушка, некоторые производители добавляют крюки с дюбелями для подвешивания батарей.

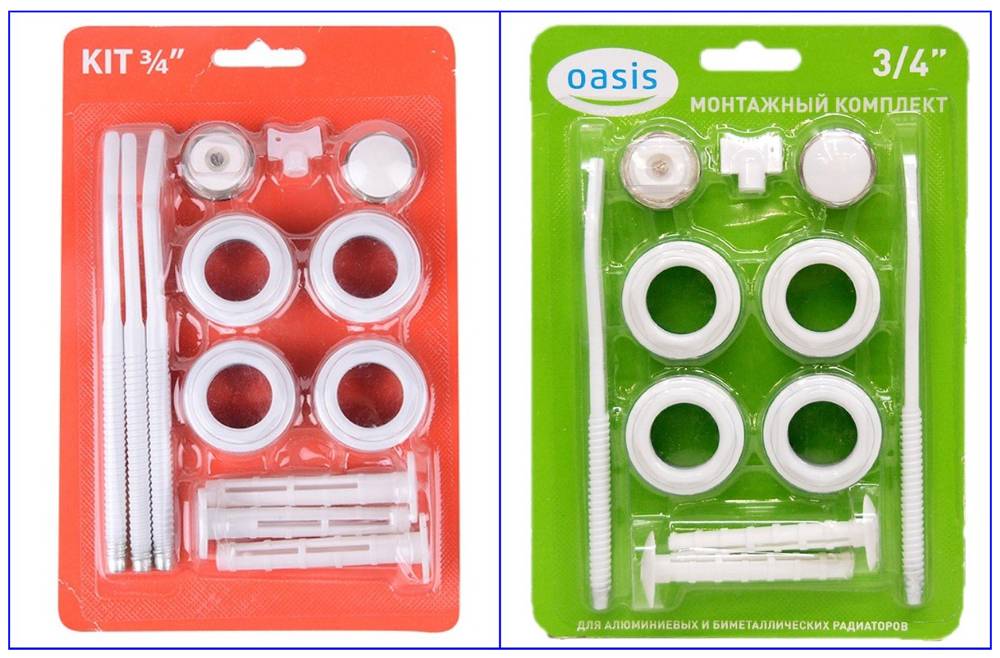

Рис. 12 Монтажные комплекты для установки радиаторов

Однотрубное отопление в частном доме является одним из самых простых и бюджетных вариантов организации обогрева помещений, которое легче других смонтировать своими руками. Однако в долгосрочной перспективе такая схема нерациональна из-за низкой энергетической эффективности и значительно уступает по этому параметру наиболее часто используемым в индивидуальных домах двухтрубным разводкам.

Технические тонкости двухтрубной системы

Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.

Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:

1. Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.
2. Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.

Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.

В свою очередь, горизонтальная система делится еще на два подвида:

1. С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
2. С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.

Отличия однотрубной и двухтрубной систем отопления

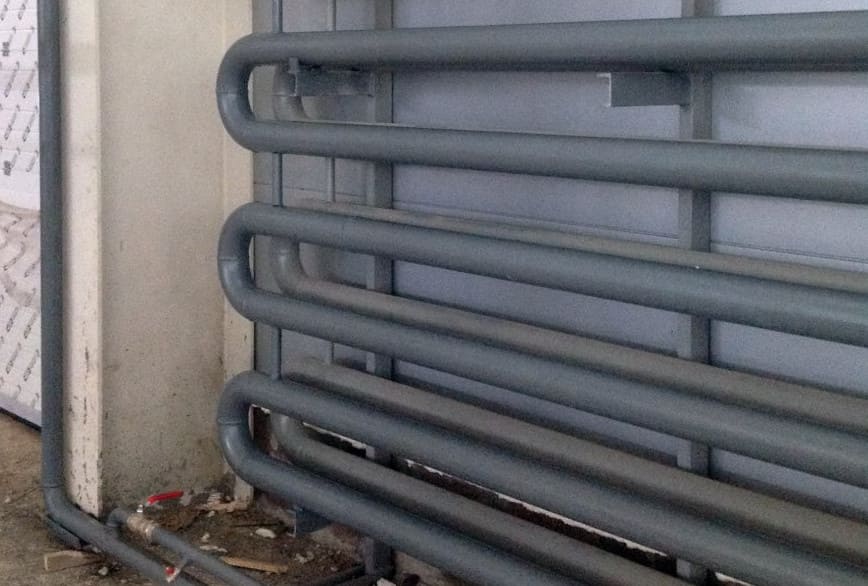

Данные системы отличаются не количеством смонтированных друг над другом труб — их можно установить параллельно хоть десяток. К примеру, если они выполняют роль теплообменников.

Отличие же данных систем состоит в подключении радиаторов:

• В однотрубной входящий и отводящий отводы радиатора соединены с одной трубой.
• В двухтрубной радиатор запитывается из подающей трубы, а с остывшая вода выводится в обратку.

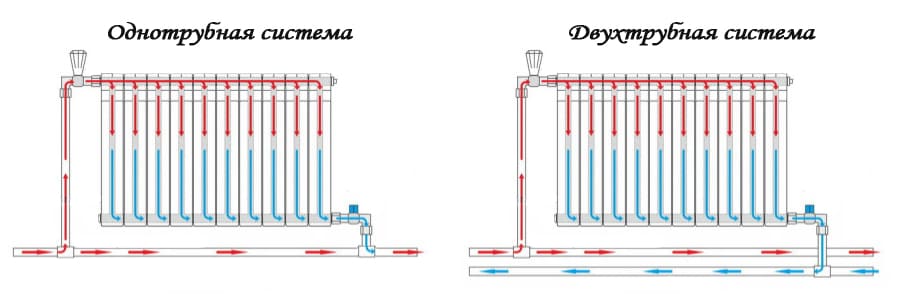

Примеры двух вариантов на картинке.

И здесь неважно, идут ли трубы по кольцу периметра дома или замыкаются на последнем радиаторе и возвращаются назад. Все отличие систем состоит в том, куда отводится остывшая вода из теплообменников

Этот нюанс определяет выгоды и недостатки обоих вариантов, о чем мы сейчас поговорим.

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.
