Автоматика для теплиц: автоматизация и автомат на микроконтроллере, парник Ардуино, установка окна своими руками

Автополив своими руками

Для тех, кто определился с этими вопросами давайте же рассмотрим как сделать автополив теплицы самостоятельно.

Во-первых, нужно найти источник подачи воды, это может быть колодец, бочка,трубы централизованного водоснабжения. Источник подачи воды желательно размещать недалеко от места размещения самой системы полива.

Рассчитав площадь орошаемой территории, покупаем следующие приспособления для оборудования нашей системы автополива: шланг или пластиковые трубы, капельницы, тройники, насос, таймер или контроллер (опционально, если хотите,чтобы полив осуществлялся по выбранному вами времени).

Также рекомендуем приобрести фильтры очистки воды. Лучше подготовить все составляющие системы автополива заранее, потому что никто не знает когда начнется засуха.

Подготовив почву, купив оборудование, приступайте к следующим шагам:

Разместите источник подачи воды рядом с теплицей, при этом устанавливая его на уровень выше (приблизительно в метре над землей). Если труба будет простираться в верхнем слое почвы, то необходимо сделать траншеи.
Далее нужно собрать систему труб, которые будут находиться в теплице. Трубы должны размещаться вдоль грядок.
Установите заглушки на концах труб.
Проделайте отверстия в трубах шилом. Отверстия должны быть таким радиусов, чтобы капельница проходила в отверстие с усилием.
Подсоедините все трубы к основной. Капельницы следует расположить пропорционально количеству растений.
Перед первым запуском системы следует вытащить все заглушки. Не забудьте проконтролировать количество подаваемой воды, давление и остальные показатели.

Обогрев теплиц

Далее рассмотрим варианты автоматической системы электрообогрева теплицы. Из всего многообразия можно выделить:

обогрев солнечными батареями;
газовой системой;
с помощью котла и пр.

Виды и конструкции

Все преимущества от собственного парника можно увидеть в тот момент, когда свежие и вкусные овощи появляются на столе. Причём это происходит ежедневно, а не только в тёплые летние дни. Нет необходимости для консервирования и заморозки впрок. Теплица даёт всё свежее, натуральное и своё.

Чтобы выбрать качественную конструкцию, нужно учесть параметры местности и, конечно же, определиться с выбором выращиваемой культуры. Сложно не растеряться в разнообразии предлагаемых вариантов, ведь сегодня на рынке представлен большой ассортимент моделей, причём одна лучше другой. А современные дачные умельцы предлагают свои собственные изобретения, намного более совершенные, чем некоторые заводские разработки. Так на чём же остановить свой выбор?

Для начала необходимо определиться с тем, для чего нужна теплица:

что в ней будет расти и в каких объёмах;
конструкция будет использоваться только летом или круглый год;
размеры конструкции;
количество выращиваемых овощей (для личных нужд или еще и на продажу);
степень автоматизации теплицы и т. д.

В форме арки

Плюсы:

малая плоскость отражения, поэтому солнечного света попадает больше;
большое количество свободного места – растениям есть, куда расти в длину;
конструкция имеет симпатичный внешний вид;
простота сооружения и лёгкость транспортировки;
возможность добавления новых сегментов для расширения посевной площади.

Минусы конструкции:

с такой теплицы снег практически не скатывается, и есть вероятность того, что конструкция может прогнуться и сломаться;
при неправильной сборке можно нарушить герметичность и, кроме воды, в теплицу могут попасть вредные насекомые;
при недостаточно надёжном креплении к фундаменту, конструкцию может снести ветром.

Теплица-домик

Преимущества:

такое сооружение легко сделать своими руками;
снег на крыше не задерживается, поэтому не стоит волноваться по поводу прогибов;
в теплице такого типа проще установить различные системы автоматизации;
выбор материалов для строительства достаточно разнообразен;
имеется возможность дополнительного улучшения внешнего вида.

Недостатки:

теплица имеет сильную степень отражения из-за ровной поверхности, поэтому солнечного тепла растениям может быть недостаточно;
в дальнейшем, если потребуется расширение площади, сделать это будет затруднительно;
большое количество составных частей, требующих постоянного контроля;
крыша у таких теплиц достаточно тяжела, поэтому при возведении сооружения необходим мощный и прочный фундамент.

Широким спросом у дачников сегодня пользуется парник под названием «Умница». Благодаря тому, что конструкция этой теплицы очень удобна и прочна, служить она будет очень долго. Но самое главное, чем отличается эта теплица от других это то, что она обладает открывающейся крышей.

Сгруппировать все преимущества «Умницы» можно следующим образом:

надёжность и простота конструкции;
практичный тип кровли;
несложная регулировка параметров влажности и температуры.

Для управления крышей служит специальный подъёмник на роликах, использование которого не требует специальных навыков. На зимний период теплицу можно оставлять незакрытой. Благодаря этому, будет происходить насыщение почвы влагой, предотвращение вымерзания грунта и возможной деформации крыши.

Кроме того, этот «умный» парник способен самостоятельно создавать необходимый микроклимат внутри. Само название теплицы говорит о том, что качество здесь на высоте. Ну а неоспоримым преимуществом является низкая стоимость, которая позволит окупить затраты за короткий срок.

«Умную» теплицу можно создать и своими руками. Автоматизацию парника поможет осуществить контролирующая система Arduino, благодаря которой возможен постоянный мониторинг основных процессов. Автоматика Arduino уведомляет владельца о работе системы вентиляции, влажности, перебоях электроснабжения и других функций. Данные могут выводиться на дисплей компьютера или планшета либо оповещение может проводиться при помощи световой сигнализации.

Автономная работа самодельной теплицы достигается установкой комплекта, куда входят электросхемы, закрыватели с термодатчиками и модули различного назначения.

Базовый проект самодельной «умной» теплицы позволяет автоматически выполнять следующие функции:

контроль и регулировка температуры внутри теплицы;
мониторинг влажности воздуха;
увлажнение грунта;
освещение растений.

Автоматика для теплиц

Основное назначение системы автоматизации выращивания растений состоит в том, чтобы обеспечить все условия для развития без участия или с минимальным участием человека. Основные функции автоматики следующие:

Система проветривания и поддержания нормальной температуры внутри, в зависимости от наружной температуры воздуха.
Автоматический капельный полив и подкормка.
Система подогрева воздуха в холодное время года.

Для нормального развития растений в темное время необходимо дополнительное освещение, которое также включается с помощью системы автоматики.

Автоматика для проветривания

Автоматическая система для проветривания может быть двух типов, но основным элементом является небольшой гидроцилиндр, который открывает фрамуги для проветривания. Один из способов довольно простой, для открытия используется гидроцилиндр, полость которого наполнена специальной жидкостью.

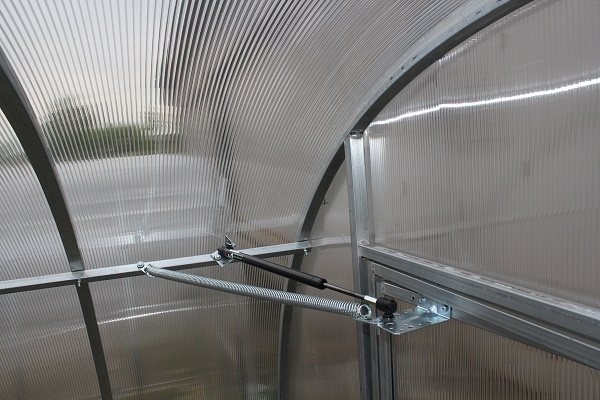

При повышении температуры жидкость расширяется и выдвигает поршень, который и открывает фрамугу. При снижении температуры жидкость сжимается, и под действием пружины поршень возвращается, закрывая окно.

Рис. 8 Устройство автоматического проветривания

Другой способ более точный и сложный, с установкой контактного термометра и сложного механизма открытия и закрытия фрамуги. Это позволяет более точно регулировать температуру, но требует немалых затрат на установку.

Системы капельного полива

При капельном поливе вода поступает к корням растений небольшими порциями, успевая при этом немножко прогреться. При этом почва все время остается влажной, что благоприятно сказывается на росте.

Рис. 9 Капельный полив

Для автоматического полива используют шланги с капиллярными отверстиями, через которые вода капает к корневой системе. Емкость для воды можно устанавливать внутри теплицы или снаружи. В резервуар вода подается из водопровода, контроль уровня и пополнение при расходе осуществляется с помощью поплавкового затвора.

Из резервуара вода поступает к капиллярным трубкам через кран с дистанционным управлением. Он может открываться с помощью автоматики либо в определенное заданное время, или при изменении уровня влажности в теплице. Систему полива можно использовать и для подкормки, добавляя в резервуар жидкое удобрение.

Автоматика для обогрева почвы и воздуха

Если теплица используется в холодное время года, то для созревания овощей необходим обогрев. Для обогрева применяют несколько способов:

установка электрических тепловых пушек, калориферов и обогревателей;
прокладка системы теплый пол, с подключением к котлу или электричеству;
установка котла, газового или электрического с радиаторами по периметру теплицы.

Рис. 10 Схема обогрева теплицы Система автоматики должна включать отопление при понижении температуры и выключаться при достижении оптимального уровня.

Приборы освещения

Недостаток света сказывается на развитии овощей, поэтому необходимо в теплице устанавливать освещение для продления светового дня осенью и в зимнее время. Продолжительность светового дня должна быть в пределах 12-16 часов в сутки.

Для освещения используют следующие типы ламп:

накаливания, создает инфракрасное излучение и при близком расположении от растений может их обжечь;
натриевая, самая эффективная для роста растений, но имеет малый срок эксплуатации;
светодиодная, самая широко применяемая лампа для освещения, дает яркий свет, приближенный к солнечному;
люминесцентная, обладает ярким светом и длительным сроком службы.

Рис.11 Светильники для освещения Кроме того, для освещения используют ультрафиолетовые и инфракрасные лампы. Причем инфракрасная лампа может не только освещать, но и обогревать теплицу. Ну а автоматизировать процесс включения света не сложно, достаточно установить датчики освещенности, или таймеры. Таймеры будут включать и выключать свет в определенное заданное время.

Автоматизация в теплице создает оптимальные условия для выращивания растений без участия человека. Изготовить и установить обычную теплицу на участке не сложно. Но как при этом сделать умную теплицу своими руками, чтобы все процессы в ней происходили автоматически, здесь задача посложнее. Но при кажущейся сложности ничего не обычного нет, и при определенном умении сделать это не сложно.

Как работают автоматизированные системы?

Теплицы обеспечивают поддержание необходимых параметров искусственного климата для выращивания нужной сельскохозяйственной продукции (зелени, ранних овощей, фруктов зимой и так далее). Вся конструкция — довольно дорогая в обслуживании и эксплуатации

Чтобы обеспечить ее быструю окупаемость, важно гарантировать стабильную урожайность и высокое качество продукции. Именно для этого и используются современные системы автоматики. Важно подобрать подходящее решение еще на этапе проектирования

Оптимизация управления микроклиматом не только позволяет поддерживать нужные показатели, но и помогает сократить энергопотребление, а значит, и снизить эксплуатационные затраты

Важно подобрать подходящее решение еще на этапе проектирования. Оптимизация управления микроклиматом не только позволяет поддерживать нужные показатели, но и помогает сократить энергопотребление, а значит, и снизить эксплуатационные затраты. Комплекс автоматизированного регулирования микроклимата теплицы работает следующим образом:

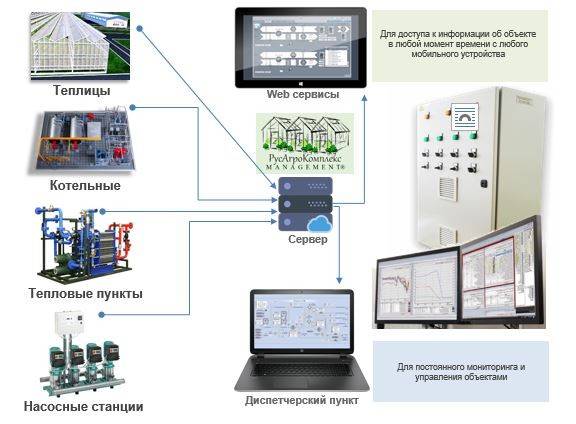

Комплекс автоматизированного регулирования микроклимата теплицы работает следующим образом:

Датчики температуры контролируют прогрев воздуха и грунта. Поддержание стабильных температурных показателей ускоряет вегетативный период, обеспечивает быстрое развитие корневой системы и способствует повышению урожайности до 45%. Если в теплице предусмотрено многоярусное отопление, то датчики устанавливаются на каждом ярусе и работают независимо

Важно, чтобы вся система могла чутко реагировать на потребности растущих растений. Так, для некоторых культур обязательно выдерживать разницу между дневной и ночной температурой, а при солнечной погоде температура прогрева грунта должна снижаться, чтобы корневая система не пересушивалась. Температура должна стабилизироваться с высокой точностью, с колебаниями не более 1 градуса

Влажность должна регулироваться с учетом состояния наружного воздуха. Датчики, контролирующие уровень освещенности и обеспечивающие включение и выключение света в зависимости от уровня естественной (солнечной) освещенности, позволяют сэкономить до 25% электроэнергии. Кроме того, они включают механизмы затенения при необходимости. Таким образом обеспечивается регуляция облучения для правильного протекания процессов фотосинтеза При запуске системы вентиляции должны учитываться не только текущий уровень СО2 внутри теплицы, но и скорость и направление ветра снаружи. Процессы полива и удобрения запускаются специальными стартовыми программами. В них указывается время, объемы, промежуточные интервалы. В прогрессивных системах учитываются побочные влияния солнечной освещенности и температурного режима

Температура должна стабилизироваться с высокой точностью, с колебаниями не более 1 градуса. Влажность должна регулироваться с учетом состояния наружного воздуха. Датчики, контролирующие уровень освещенности и обеспечивающие включение и выключение света в зависимости от уровня естественной (солнечной) освещенности, позволяют сэкономить до 25% электроэнергии. Кроме того, они включают механизмы затенения при необходимости. Таким образом обеспечивается регуляция облучения для правильного протекания процессов фотосинтеза При запуске системы вентиляции должны учитываться не только текущий уровень СО2 внутри теплицы, но и скорость и направление ветра снаружи. Процессы полива и удобрения запускаются специальными стартовыми программами. В них указывается время, объемы, промежуточные интервалы. В прогрессивных системах учитываются побочные влияния солнечной освещенности и температурного режима.

Конструкция теплицы

Схема теплицы из поликарбоната.

Конструкций теплиц есть такое огромное множество, что их весьма непросто даже перечислить. Это шатровые и арочные теплицы, двускатные и односкатные, пленочные, пристенные, поликарбонатные, стеклянные и так далее. Еще существуют разные виды теплиц, как например, оранжереи, зимние сады, теплицы передвижные, временные, рассадники и парники.

Выбрать конструкцию теплицы является делом вкуса, у каждого хозяина есть свои соображения. Зачастую исходят из тех возможностей, которые есть – немного денег и клочок свободного места.

У большинства готовых теплиц, имеющихся в продаже, есть один значительный недостаток – их изготавливают и проектируют не те, кто ими пользуется. И соответственно, их конструкция в первую очередь приспособлена для удобства их изготовления, а не использования. Фрамуги в них или очень малы, или вовсе отсутствуют, и тогда покупателю приходится каждый день закрывать и открывать пленку на крыше, или дверь, если она есть.

Если теплица строится своими силами, то можно сразу ее так сконструировать, чтобы она была удобна и для растений, и для садоводов.

Автоматическая система вентиляции теплицы

В значительных по площади промышленных теплицах, для нормализации микроклимата, применяют и системы зашторивания парников. В бытовом хозяйстве такие системы показывают не менее высокую результативность.

Различают боковые и верхние экраны систем зашторивания. Вместе с тем, существует несколько типов полотен, которые выполняют различные функции: полное или частичное затемнение, сбережение тепловой энергии, удерживание искусственного света внутри парника.

При необходимости Экран приводит в действие переключатель на шкафчике автоматики. Кроме того, систему можно включить в программу общего контроллера по управлению климатом внутри теплицы.

Вентиляция теплицы из поликарбоната или стекла при помощи автономных устройств менее эффективна, по сравнению с использованием автоматизированных аппаратов. Однако их функционирование не требует наличия доступа к электросети.

Происходит это благодаря строению и особенностям клеточных цепочек, из которых состоят те или иные вещества. Подобные характеристики с успехом используются для создания следующих систем:

биметаллическая;
гидравлическая;
пневматическая.

Энергозависимые модели

Энергозависимые системы могут иметь различные схемы и состоять из разнообразных деталей. При этом все они не могут работать без электричества, являющегося основной движущей силой их механизмов. Основными элементами автоматизированных систем служит тепловое реле и термические датчики, которые при повышении температуры воздуха внутри тепличного комплекса обеспечивают открытие вентиляционных отверстий. Для создания тяги и скорейшей нормализации климата используются вытяжные вентиляторы, включающиеся в работу при срабатывании релейного устройства. Проветривание теплиц при помощи энергозависимых устройств, соединенных в единую цепь, дает следующие преимущества:

работают одинаково эффективно как в больших по площади теплицах, так и в маленьких парниках;
вентиляция теплицы производится в четко определенные часы либо автоматически исходя из показаний теплового реле;
небольшие габаритные размеры системы;
высокая технологичность и отличная эффективность.

Климат контроль для теплиц, основанный на использовании энергозависимых устройств, позволяет подобрать оптимальный климатический режим в зависимости от потребностей растительных культур. При этом в работу системы можно легко внести коррективы и переориентировать ее согласно погодным условиям. Единственным недостатком подобных систем является их зависимость от питающей сети. При отсутствии электричества автоматика для теплиц становится практически бесполезной, что может привести не только к нарушению воздухообмена, но и гибели растений.

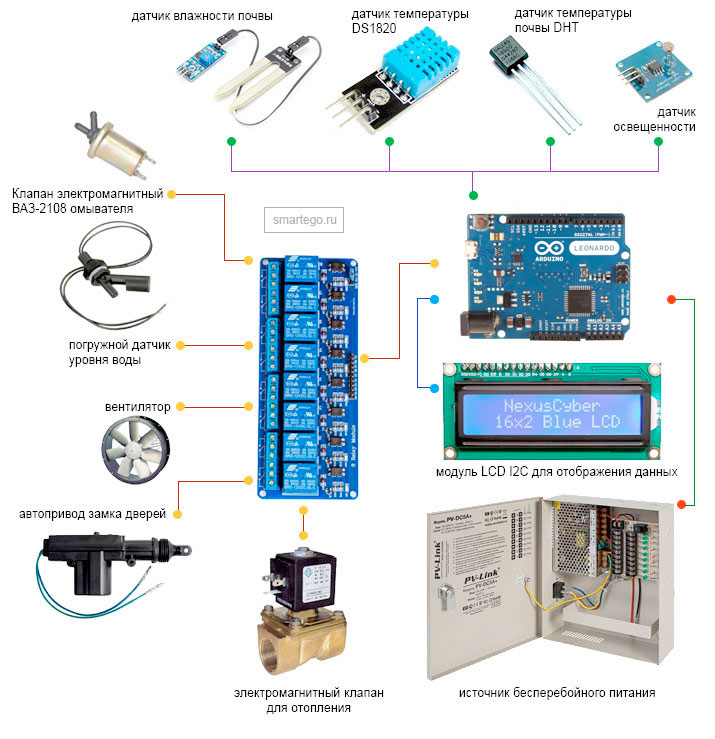

Оборудование для теплицы

Контроллер Arduino Mega – цена на aliexpress 10 долларов
Блок реле на 8 каналов – цена на aliexpress 10 долларов
Датчики Температур DHT – цена на aliexpress 1 доллара
Датчики Температур DS1820 – цена на aliexpress 1 доллара
Модуль отображения данных LCD I2C – цена на aliexpress 3 доллара
Датчики влажности почвы – цена на aliexpress 1 доллар
Датчик освещенности – цена на aliexpress 1 доллар
Электро магнитные клапана для капельного полива – 150 рублей за штуку в автомагазине
Блок бесперебойного питания на 12воль без батареи – 700 рублей, с батареей 2000 рублей.
Электро привод замка дверей для авто (для форточки) – 250 рублей в автомагазине
Поплавковые датчики уровня воды – 200 рублей

Создание автополива своими руками

Сейчас продают различные системы автоматического полива, но изготовление автоматики для теплицы своими руками доступно многим. Можно сделать капельницы с наружными насадками, оросителями, кнопочные, ленточные со встроенными капельницами в трубку. Принцип работы у покупного и сделанного ручным способом устройства в целом одинаков. Главное — понимать, что вы от данного устройства хотите, сколько средств готовы вложить и сможете ли вы самостоятельно выложить и настроить систему правильно

Поэтому важно знать, как сделать автополив для теплицы своими руками

В первую очередь нужно решить, откуда будет подаваться вода: колодец, цистерна, бак или из трубы водоснабжения. Бак или бочку можно приобрести в магазине или на рынке. Источник должен находиться вблизи места, где вы расположите систему полива. Необходимо рассчитать площадь орошаемой почвы. Далее идем в магазин и приобретаем (желательно с помощью консультанта) шланг или пластиковые трубы, капельницы, тройники, насос, таймер или контроллер (если хотите, чтобы полив проходил в определенное время). Лучше приобрести фильтры для очистки воды.

Подготовку почвы для полива, а также сборку системы нужно сделать заранее, до посадки семян. Когда начнутся первые засушливые дни, у вас не будет времени бегать по магазинам искать трубы и налаживать систему. Установите бак или бочку рядом с теплицей. Желательно поставить источник выше уровня земли на 1 м. Проделайте траншеи (если трубы будут проходить в верхних слоях почвы). Соберите систему труб в самой теплице, соединив все стыки согласно схеме. Трубы должны проходить по всей длине грядки. На концах труб установите заглушки. Проделайте отверстия в трубах или шлангах шилом таким размером, чтобы капельница вставлялась в отверстие с усилием.

Подсоедините все трубки к основной трубе, питающейся от насоса. Расположите капельницы так, чтобы их не было слишком много на одну группу растений. Вытащите все заглушки и сделайте первый пуск системы. Проверьте, достаточное ли давление, нет ли переизбытка расхода воды, из всех ли капельниц течет вода. Далее убедитесь, работает ли система по таймеру. Вода должна подаваться и перекрываться в определенное время, иначе будет и большой расход воды, и перелив растений.

Таким образом, автоматизация теплиц является неотъемлемой частью ухода за растениями и хорошего урожая. Причем системы автоматизации управления теплицей доступны большинству дачников.

Для чего нужна автоматизация парников?

Принципиальная схема системы автоматического полива.

Прежде всего, следует разобраться, что происходит в теплице без автоматики.

Ранним утром, как только первые лучи солнца попадают в парник, температура в постройке быстро повышается. Растениям это подходит, однако есть проблема: перепады температур в этот период времени между грунтом и воздухом в некоторых случаях достигают 30°С. Корни останутся холодными, а верхушки растений уже успеют разогреться. В конечном итоге будет дефицит влаги.

В большинстве случаев дачники идут своими руками открывать фрамуги и двери уже в тот момент, когда температура внутри парника достигла +40°С. В таких случаях влажность воздуха сильно упадет, а растения начнут испытывать засуху. Другая ситуация: двери и фрамуги резко открываются, в связи с чем появившийся сквозняк забирает остатки влаги. Побеги от этого потеряют тургор, в связи с чем они быстро могут завянуть, а цветочки и завязи будут отпадать. Кроме того, при повышенной температуре активизируются вредители, особенно клещи.

В вечернее время растениям станет лучше. Но в конечном итоге в процессе сбора урожая нельзя будет не заметить, насколько он хуже того, что у соседа в автоматизированной теплице. Следовательно, задача «умного» парника — непрерывно поддерживать комфортный климат для растений.

Самодельная автоматика для теплиц может быть изготовлена в случае, если будут в наличии следующие элементы:

Схема компонентов сборки для автоматизации полива.

железная бочка;
шланг;
стержень от ручки;
пластилин;
масло;
бутылка из пластика.

В продаже можно найти устройства следующих типов:

Автоматический полив. Стоит очень дорого и окупится в случае, если имеется парник площадью в несколько десятков м².
Автоматическое проветривание. В данном случае конструкция состоит из гидравлических открывателей форточек.
Система обогрева. Отопительный автомат может быть установлен и настроен исключительно квалифицированным теплотехником. Система может быть воздушной, водяной или инфракрасной.
Дополнительное освещение. Эффективность системы будет зависеть от правильности монтажа ламп над растениями. Следует знать, что для растений подходят светильники с синим и красным свечением.

Умная теплица своими руками: пошаговая инструкция

Для начала определяются с выбором площадки для строительства, при этом учитывают инсоляцию, ландшафт, расположение грунтовых вод и розу ветров.

Не ставьте теплицу туда, где есть теньСхема наиболее благоприятного расположения теплицы относительно сторон света

Вторым моментом является выбор материала с учетом предназначения теплицы. Например, толщина сотового поликарбоната в 8 мм будет достаточна для покрытия теплицы, предназначенной для эксплуатации с весны до осени. Если же планируется выращивать культуры и зимой толщину покрытия рекомендуется увеличить до 16 мм при условии надежной герметизации.

Помочь сохранить тепло может теплоизолирующий фундамент.

Чтобы вложить в конструкцию «интеллект» потребуется осуществить монтаж систем автоматической вентиляции, автополива и обогрева почвы и воздуха.

1 этап. Автоматический обогрев почвы и воздуха

Предусмотрено два технических варианта обогрева теплицы:

В первый с использованием электроэнергии входят подключение теплового пола, конвекторов и инфракрасных обогревателей.

Второй основан на подключении водяного отопления с обязательным контролем работы котла вручную.

Обогрев воздуха

В целях обогрева воздуха предпочтительнее остановить свой выбор на электрообогревателях. Рекомендуется закреплять их к каркасу вместе с электросхемами и датчиками, срабатывающими при понижении температуры.

Обогрев почвы

Обогрев грунта можно производить тремя способами:

натуральным – за счет солнечного света;

биологическим – благодаря энергии, выделяющейся при гниении биоматериалов; недостатком является невозможность контроля температуры;

техническим, включающим обогрев почвы посредством:

подачи теплой воды по проложенным под землей трубам, подсоединенным к котлу;

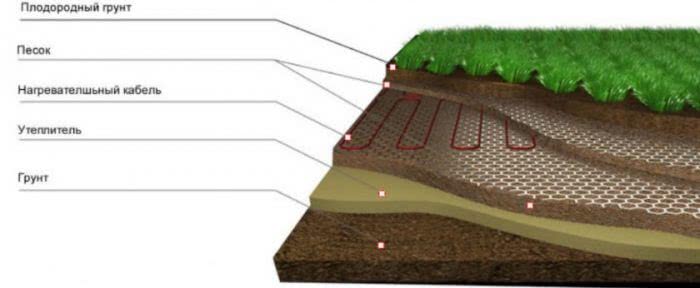

монтажа системы «теплый пол», подключенной к электросети.

2 этап. Автоматическое проветривание

Иногда оказывается достаточным установки термопривода внутри теплицы или за ее пределами.

Форточки рекомендуется устанавливать на максимально возможной высоте.

В ряде случаев производится монтаж системы вентиляции, запускающей вентиляторы при изменении температуры воздуха.

3 этап. Автоматизация полива

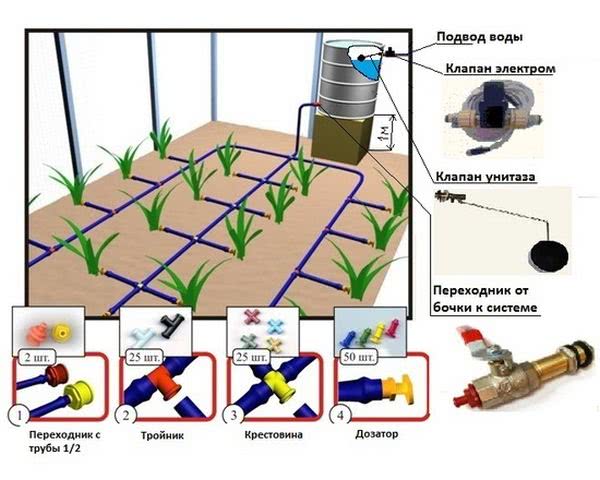

Капельное орошение реализуется путем установки системы, представляющей совокупность резиновых и пластиковых трубок, а также капельниц

При такой системе полива вода в ходе подачи будет разогреваться, что важно для корневой системы

Ключевым элементом комплекса является гидроавтомат. Резервуаром служит бак, подача воды осуществляется самотеком.

Освещение

Рекомендуемая продолжительность светового дня в теплице должна составлять 12-16 часов в сутки. Режим работы источников искусственного освещения рекомендуется соотносить с темным и светлым временем суток.

Для автоматизации процесса используют датчики освещенности и таймеры.

Для обеспечения искусственного освещения чаще используют лампы:

накаливания – их недостатком является инфракрасное излучение, способное при близком расположении нанести вред растениям;

натриевые – их спектр схож со спектром солнечного света, однако ограничивает их применение малый срок эксплуатации;

светодиодные – отличаются высоким уровнем безопасности, а спектр близок к естественному освещению;

люминесцентные – характеризуются экономичностью, высоким КПД и продолжительным временем эксплуатации.

В зависимости от целей можно использовать также источники инфракрасного или ультрафиолетового диапазонов.

Немного истории

Что может быть лучше, чем автоматизированное производство, относительно застрахованное от всяких неожиданностей? Форс-мажоров типа засухи, саранчи, потопа, града – всех этих зафиксированных в истории казней египетских. Египет все-таки самая первая в истории мощная агроимперия, если говорить современным языком.

Тем не менее, на протяжении тысячелетий основными мощными инструментами автоматизации были лейка (искусственный дождик), лопата (модернизированная палка-копалка), бочка (резервуар для сбора воды) и тачка.

И вдруг, в 20 веке Генри Форд открывает принцип конвейера. Отлично! Промышленность развивается и сельское хозяйство тоже вроде бы пыхтит вслед за ней, но в целом все по старому, только железный конь пришел на смену крестьянской лошадке, как говорил товарищ Бендер.

Что с отраслью? Заколдована она, что ли? Сами сеют – сами собирают и так из века в век…

И вдруг – вторая половина ХХ века. Тепличный бум. Агрокомплексы перестают быть фермами (не везде), рабочая сила в высокоразвитых странах дорожает (либерте) и приобретает неведомые прежде амбиции (тоже либерте).

В мире вдруг становится очень много людей и все чаще говорят о том, что голод может стать проблемой.

Сельское хозяйство, наконец, привлекло к себе внимание, перестало быть простым выращиванием чего-то для еды, а в считаные десятилетия стало крупным промышленным производством. В отрасль пришел крупный капитал, а вслед за ними появились задачи для науки и НИОКР. Ученые от новых задач никогда не отказывались, особенно если эти задачи хорошо финансируются

Ученые от новых задач никогда не отказывались, особенно если эти задачи хорошо финансируются.

Умная теплица из поликарбоната

Устройство умной теплицы

Почему именно теплица из поликарбоната умная? Все очень просто, этот материал отвечает всем требованиям конструкции.
Он имеет отличные технические показатели, которые помогут сэкономить тепло и правильно распределит солнечные лучи. Влага внутри будет сохраняться дольше.
Что нужно сделать для создания умной теплицы? Как и говорилось выше, умная теплица представляет собой конструкцию с автоматическим поливом, обогревом и проветриванием.

Автоматический полив в теплице

Автоматический полив можно организовать в принципе в любой конструкции теплицы.Для этого понадобиться:

Трубы.
Насадки.
Автоматика.
Постоянное электроснабжение.

Особенности:

Стоит учесть, что для того, чтобы можно было организовать автоматический полив нужно иметь постоянный бесперебойный источник водоснабжения. Это может быть колодец или скважина с насосным оборудованием для постоянной подачи воды.
Трубы проводятся в теплице согласно установленной системе полива. Как правило, они прокладываются вдоль посаженых растений или между грядками.
Все зависит от того, на сколько растение любит влагу. Также используются многочисленные насадки (капельное орошение, дождевальное, внутрипочвенное).
Что касается автоматики, то она должна быть качественной. Автоматический полив может включаться от определенного пульта управления, который находится рядом с конструкцией, а может и от датчика, который выставляется на определенную температуру в конструкции или на уровень влажности.

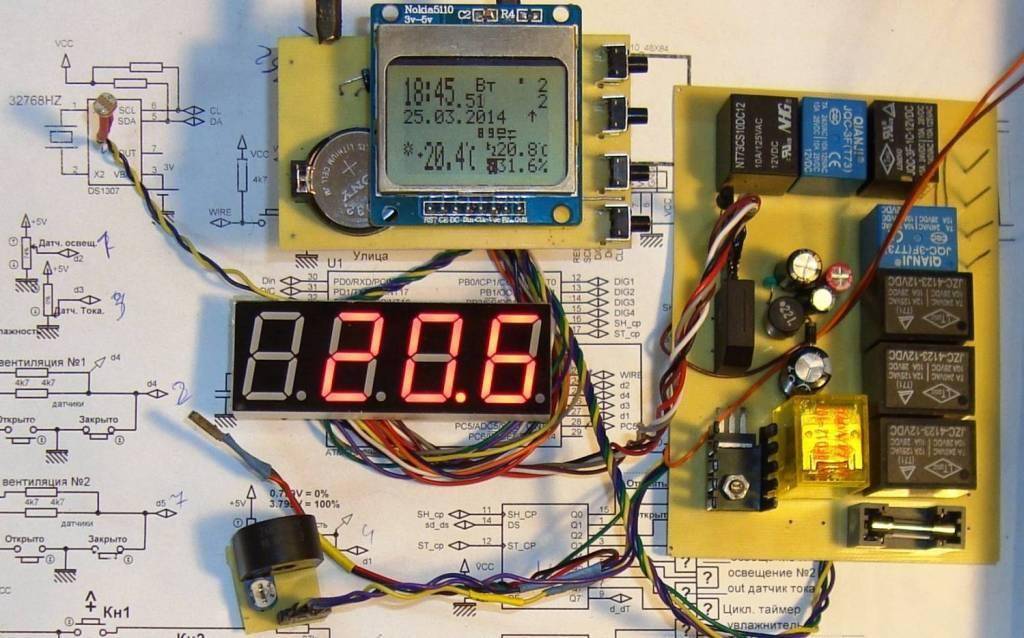

Подключить оборудование можно и самостоятельно. На фото показаны примеры такой теплицы с автоматическим оборудованием.

Самостоятельное автоматизирование теплицы

Автоматическое проветривание

Теплицы в разумном управлении помогают экономить время. Это касается и проветривания теплицы.
Оно необходимо для того, чтобы вовнутрь теплицы поступал свежий воздух, а прогретые воздушные массы вышли наружу.

Этапы работы:

Осуществляется проветривание теплицы за счет открытия форточек, которые на покрытии должны быть расположены правильно.
Одной или двух таких форточек будет мало для осуществления качественного проветривания. Конечно, количество зависит от размера теплицы. Все они располагаются вверху каркаса.
Для автомата проветривания необходимо приобрести датчики, гидравлическое оборудование или другие виды автоматики.
Как это работает? Внутри конструкции теплицы под самым верхом устанавливается датчик температур, который имеет подключение к оборудованию, установленному на форточке теплицы.
Датчик программируется на определенную температуру, по достижению которой срабатывает автоматика и при помощи гидравлического цилиндра форточка автоматически открывается.

Для программирования такого датчика есть специальная инструкция. Необходимо ее точно соблюдать.

Автоматическое отопление

Конструкцию теплицы нужно отапливать в том случае, если она используется в холодное время года, например, в конце зимы или ранней весной. Для того, чтобы создать растениям комфортную среду надо использовать отопительное оборудование.
Его на сегодняшний день очень большое количество.Как это работает:

Есть инфракрасные обогреватели, которые также имеют датчик температур. И как только температурный режим начинает внутри конструкции снижаться, сразу включается автоматика.
Такой способ является надземным отоплением.
Есть также и внутрипочвенное отопление, в котором принимают участие специальные пластины. Они также имеют температурные датчики и включаются автоматически.
Единственное, что нужно учесть, такие пластины устанавливаются внутри грунта под самими растениями.

Можно использовать автоматику на обычных газовых горелках или так называемых буржуйках из металла. Если газовые горелки некоторых видов могут уже в своем наборе иметь автоматику, которая включает и выключает оборудование, то вот самодельные печи требуют приобретения отдельно автоматической системы.
Устанавливать его не сложно. Пульт управления может находиться рядом с теплицей или в подсобном помещении.
Также используется температурный датчик, который программируется на определенный режим.

Как автоматизировать парник самостоятельно?

Если вы желаете сэкономить , можно оборудовать автоматизацию парника самостоятельно, использовав самоделки по автоматике теплиц.

Например, для создания автоматического полива в домашних условиях проделайте следующее: приготовьте емкость для воды (около 150-200 л), в которую будет поступать вода через устройство сливного бака. Этого объема будет достаточно на 4-6 поливов.

Для создания автоматического проветривания, можно оборудовать форточки термоприводом.

Для оборудования возможности ручной регулировки термопривода:

Откройте клапан и проследите,чтобы емкость располагалась вертикально вверх. Такое положение не позволит проникать воздуху в систему.
Подождите появление необходимой температуры в парнике, затем перекройте кран.
Следует оставить открытыми створки окон для исключения возможности завоздушивания вентиляционной системы.

Автоматика для теплицы

Таким образом, вы увидели насколько просто сделать умную теплицу своими руками без ощутимых расходов для дачника.

Share the post “Автоматика для теплиц”

Share…

Автоматическая система микрокапельного полива для теплиц аквадуся

Белорусская разработка позволяет орошать до 60 растений в теплице. Выпускают автоматическую, механическую и полуавтоматическую системы. Набор укомплектован:

насосом;
капельницами;
шлангами;
лентами капельного орошения;
крепежной фурнитурой.

Автополив работает от батарей, рассчитанных на 2-3 месяца. Программа отключает полив растений после того, как каждый куст получит 2 л воды. Дозу можно изменить, перепрограммировав систему. Автоматическая модель позволяет заполнять емкость для воды без присутствия человека.

Полуавтоматическую систему можно запрограммировать на ежедневный полив

Внимание! В полуавтоматической системе отсутствует функция наполнения бочки для полива, растения будут увлажняться, пока не закончится вода в емкости. Следить за количеством воды и набирать бочку необходимо вручную

Автоматика для теплиц: 4 способа автоматизации процессов
